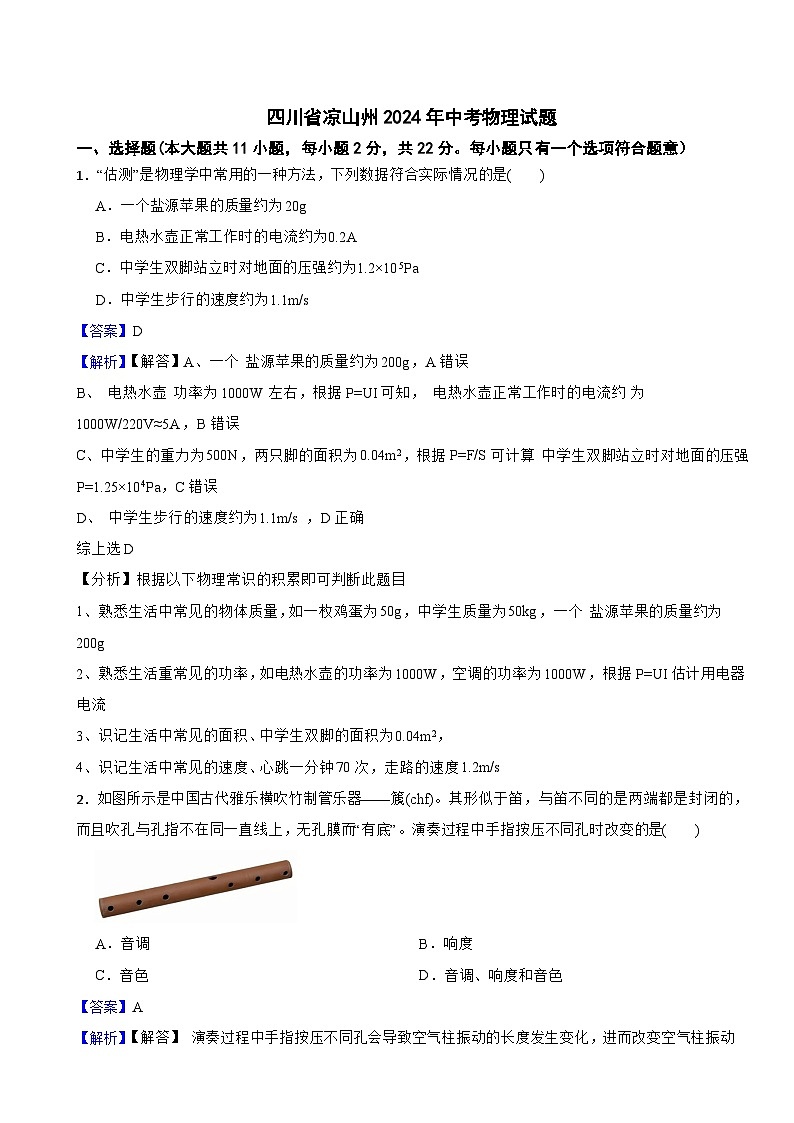

四川省涼山州2024年中考物理試題含答案解析

這是一份四川省涼山州2024年中考物理試題含答案解析，共23頁。試卷主要包含了作圖題(本大題共4小題，23等內容，歡迎下載使用。
一、選擇題(本大題共11小題，每小題2分，共22分。每小題只有一個選項符合題意）
1．“估測”是物理學中常用的一種方法，下列數據符合實際情況的是( )
A．一個鹽源蘋果的質量約為20g
B．電熱水壺正常工作時的電流約為0.2A
C．中學生雙腳站立時對地面的壓強約為1.2×105Pa
D．中學生步行的速度約為1.1m/s
【答案】D
【解析】【解答】A、一個 鹽源蘋果的質量約為200g，A錯誤
B、 電熱水壺 功率為1000W左右，根據P=UI可知， 電熱水壺正常工作時的電流約 為1000W/220V≈5A，B錯誤
C、中學生的重力為500N，兩只腳的面積為0.04m2，根據P=F/S可計算 中學生雙腳站立時對地面的壓強 P=1.25×104Pa，C錯誤
D、 中學生步行的速度約為1.1m/s ，D正確
綜上選D
【分析】根據以下物理常識的積累即可判斷此題目
1、熟悉生活中常見的物體質量，如一枚雞蛋為50g，中學生質量為50kg，一個 鹽源蘋果的質量約為200g
2、熟悉生活重常見的功率，如電熱水壺的功率為1000W，空調的功率為1000W，根據P=UI估計用電器電流
3、識記生活中常見的面積、中學生雙腳的面積為0.04m2，
4、識記生活中常見的速度、心跳一分鐘70次，走路的速度1.2m/s
2．如圖所示是中國古代雅樂橫吹竹制管樂器——篪。其形似于笛，與笛不同的是兩端都是封閉的，而且吹孔與孔指不在同一直線上，無孔膜而“有底”。演奏過程中手指按壓不同孔時改變的是( )
A．音調B．響度
C．音色D．音調、響度和音色
【答案】A
【解析】【解答】 演奏過程中手指按壓不同孔會導致空氣柱振動的長度發生變化，進而改變空氣柱振動的頻率，當空氣振動頻率改變時，聲音的音調發生改變，A正確，BCD錯誤
綜上選A

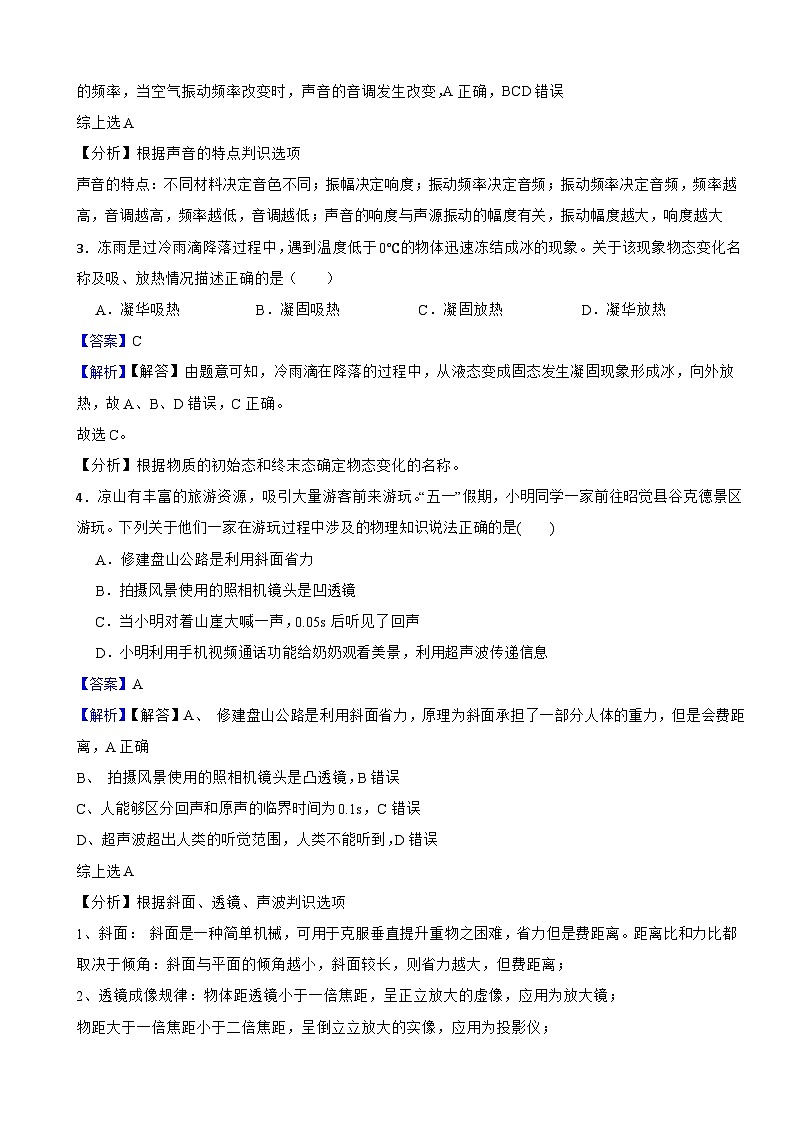

【分析】根據聲音的特點判識選項
聲音的特點：不同材料決定音色不同；振幅決定響度；振動頻率決定音頻；振動頻率決定音頻，頻率越高，音調越高，頻率越低，音調越低；聲音的響度與聲源振動的幅度有關，振動幅度越大，響度越大
3．凍雨是過冷雨滴降落過程中，遇到溫度低于0℃的物體迅速凍結成冰的現象。關于該現象物態變化名稱及吸、放熱情況描述正確的是（ ）
A．凝華吸熱B．凝固吸熱C．凝固放熱D．凝華放熱
【答案】C
【解析】【解答】由題意可知，冷雨滴在降落的過程中，從液態變成固態發生凝固現象形成冰，向外放熱，故A、B、D錯誤，C正確。
故選C。
【分析】根據物質的初始態和終末態確定物態變化的名稱。
4．涼山有豐富的旅游資源，吸引大量游客前來游玩。“五一”假期，小明同學一家前往昭覺縣谷克德景區游玩。下列關于他們一家在游玩過程中涉及的物理知識說法正確的是( )
A．修建盤山公路是利用斜面省力
B．拍攝風景使用的照相機鏡頭是凹透鏡
C．當小明對著山崖大喊一聲，0.05s后聽見了回聲
D．小明利用手機視頻通話功能給奶奶觀看美景，利用超聲波傳遞信息
【答案】A
【解析】【解答】A、 修建盤山公路是利用斜面省力，原理為斜面承擔了一部分人體的重力，但是會費距離，A正確
B、 拍攝風景使用的照相機鏡頭是凸透鏡，B錯誤
C、人能夠區分回聲和原聲的臨界時間為0.1s，C錯誤
D、超聲波超出人類的聽覺范圍，人類不能聽到，D錯誤
綜上選A
【分析】根據斜面、透鏡、聲波判識選項
1、斜面： 斜面是一種簡單機械，可用于克服垂直提升重物之困難，省力但是費距離。距離比和力比都取決于傾角：斜面與平面的傾角越小，斜面較長，則省力越大，但費距離；
2、透鏡成像規律：物體距透鏡小于一倍焦距，呈正立放大的虛像，應用為放大鏡；
物距大于一倍焦距小于二倍焦距，呈倒立立放大的實像，應用為投影儀；

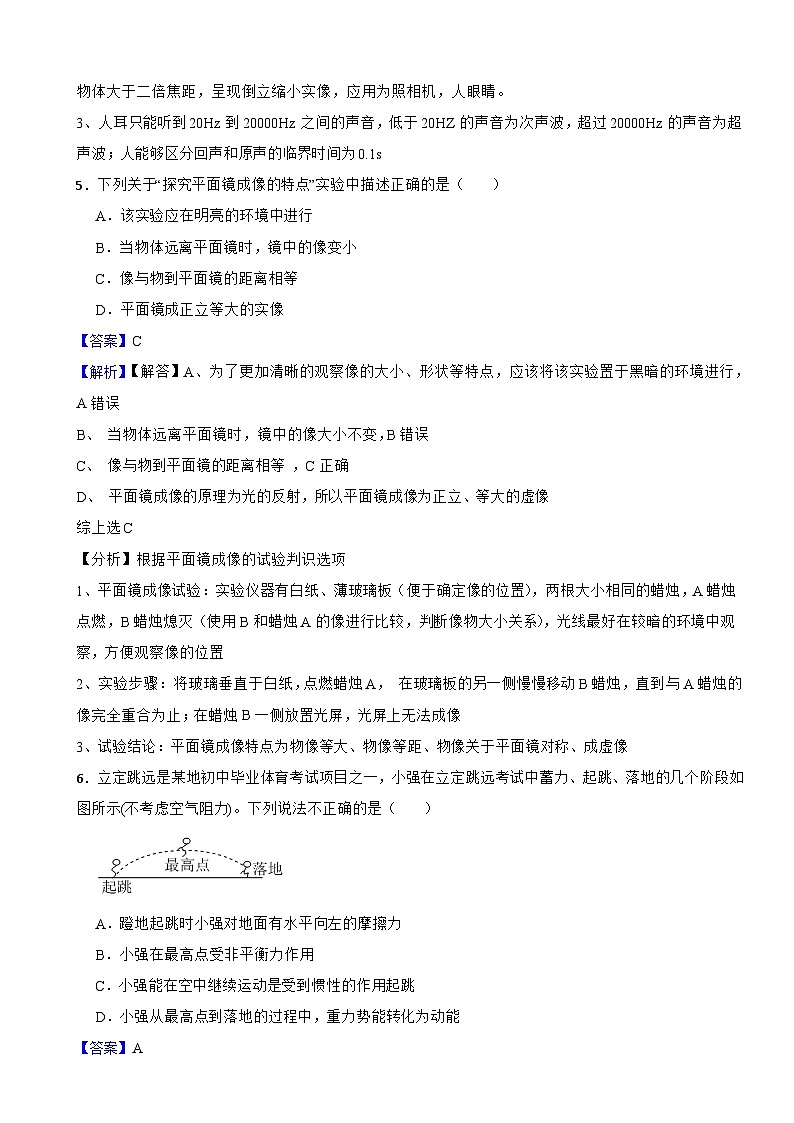

物體大于二倍焦距，呈現倒立縮小實像，應用為照相機，人眼睛。
3、人耳只能聽到20Hz到20000Hz之間的聲音，低于20HZ的聲音為次聲波，超過20000Hz的聲音為超聲波；人能夠區分回聲和原聲的臨界時間為0.1s
5．下列關于“探究平面鏡成像的特點”實驗中描述正確的是（ ）
A．該實驗應在明亮的環境中進行
B．當物體遠離平面鏡時，鏡中的像變小
C．像與物到平面鏡的距離相等
D．平面鏡成正立等大的實像
【答案】C
【解析】【解答】A、為了更加清晰的觀察像的大小、形狀等特點，應該將該實驗置于黑暗的環境進行，A錯誤
B、 當物體遠離平面鏡時，鏡中的像大小不變，B錯誤
C、 像與物到平面鏡的距離相等 ，C正確
D、 平面鏡成像的原理為光的反射，所以平面鏡成像為正立、等大的虛像
綜上選C
【分析】根據平面鏡成像的試驗判識選項
1、平面鏡成像試驗：實驗儀器有白紙、薄玻璃板（便于確定像的位置），兩根大小相同的蠟燭，A蠟燭點燃，B蠟燭熄滅（使用B和蠟燭A的像進行比較，判斷像物大小關系），光線最好在較暗的環境中觀察，方便觀察像的位置
2、實驗步驟：將玻璃垂直于白紙，點燃蠟燭A， 在玻璃板的另一側慢慢移動B蠟燭，直到與A蠟燭的像完全重合為止；在蠟燭B一側放置光屏，光屏上無法成像
3、試驗結論：平面鏡成像特點為物像等大、物像等距、物像關于平面鏡對稱、成虛像
6．立定跳遠是某地初中畢業體育考試項目之一，小強在立定跳遠考試中蓄力、起跳、落地的幾個階段如圖所示(不考慮空氣阻力)。下列說法不正確的是（ ）
A．蹬地起跳時小強對地面有水平向左的摩擦力
B．小強在最高點受非平衡力作用
C．小強能在空中繼續運動是受到慣性的作用起跳
D．小強從最高點到落地的過程中，重力勢能轉化為動能
【答案】A
【解析】【解答】A、 蹬地起跳時，小強向后蹬地（向左），人體的摩擦力與運動方向相反，所以人體的摩擦力像右，A錯誤
B、 小強在最高點受到重力，所以受到非平衡力，B正確
C、由于人體具有慣性，所以人在蓄力運動時，起跳時由于慣性，會保持原來的運動速度繼續運動，C正確
D、 小強從最高點到落地的過程中， 高度減小，速度增加，所以重力勢能減小，動能增加，所以 重力勢能轉化為動能 ，D正確
綜上選A
【分析】根據摩擦力、力和運動、慣性、能量轉化判識選項
1、摩擦力：摩擦力的方向與物體運動方向相反，題目中小強向后蹬地（向左），所以人體的摩擦力向右
2、力和運動：物體靜止或者做勻速直線運動，物體受到平衡力的作用，小強在最高點受到重力，只受到重力，受到非平衡力
3、慣性是物體的基本屬性，只有物體重力有關，當物體速度發生變化時，由于慣性物體保持原來運動狀態的屬性，利用慣性的實例：運動員助跑起跳，乘車系安全帶可以降低司機慣性帶來的傷害，慣性不是力，不能用受到慣性、慣性力的作用進行表述
4、機械能：機械能為動能和重力勢能之和，當質量不變時，動能和速度成正比，速度不變時，動能和質量成正比；當質量不變時，重力勢能和高度成正比，高度不變時，重力勢能和質量成正比。
7．如圖所示，兩個完全相同的小球，分別漂浮在裝有一定酒精和水的容器中(ρ水>ρ酒)，小球的質量為6g，體積為10cm3，下列描述正確的是（ ）
A．小球的密度為6×103kg/m3
B．小球排開水的質量等于排開酒精的質量酒精三水
C．用力將圖乙的小球向下壓的過程中，小球受到的浮力不變
D．將酒精注入乙容器中(不溢出液體)，小球浸入液體的體積不變甲乙
【答案】B
【解析】【解答】A、小球在液體中處于漂浮，所以小球的密度小于酒精的密度，酒精的密度小于水的密度小于103kg/m3，A錯誤
B、小球在液體中處于漂浮，所以小球受到的浮力等于小球的重力，根據阿基米德原理可知，物體所受的浮力等于排開液體的重力，根據G=mg可知 小球排開水的質量等于排開酒精的質量 ，B正確
C、 用力將圖乙的小球向下壓的過程中 ，排開液體的體積較大，所以浮力增加，C錯誤
D、 將酒精注入乙容器中 ，乙容器的密度變小，根據F浮=ρgv排可知，浮力不變，密度變小，排開水的體積變大，D錯誤
綜上選B
【分析】1、物體沉浮條件：物體懸浮時的浮力等于重力（排開水的體積等于物體體積），物體的密度等于液體的密度，物體漂浮表明浮力等于重力（排開水的體積小于物體體積），物體的密度小于液體的密度，物體下沉?xí)r重力大于浮力（排開水的體積等于物體體積），物體的密度大于液體的密度
2、阿基米德原理：物體排開水的重力等于物體所受浮力；
3、浮力的本質為上下表面產生的壓力差，計算公式為F浮=ρ液gV排，所以物體所受浮力和物體所處的深度無關，與排開水的體積有關，當排開水的體積越小時，浮力越小，排開水的體積越大時，浮力越大
8．北京時間2024年4月21日7時45分，我國在西昌衛星發射中心使用長征二號丁運載火箭，成功將遙感四十二號02星發射升空，衛星順利進人預定軌道，發射任務獲得圓滿成功。下列關于發射過程中描述正確的是( )
A．火箭上升過程中，02星的質量變小
B．火箭上升過程中，02星相對于地面是運動的
C．火箭升空的原理與噴氣式飛機升空原理相同
D．火箭加速升空過程中機械能不變
【答案】B
【解析】【解答】A、 火箭上升過程中，02星的質量不變，A錯誤
B、 火箭上升過程中，02星與地面的運動狀態不變，所以以地面為參照物， 02星相對于地面是運動的 ，B正確
C、 火箭升空的原理為力的作用時相互的， 噴氣式飛機升空時利用流速越大，壓強越小升空的，C錯誤
D、 火箭加速升空過程中，質量不變，速度變大，高度變大，所以動能變大，重力勢能變大，所以機械能變大，D錯誤
綜上選B
【分析】根據質量、物體相對運動、相互作用力、壓強和流速的關系、機械能判識選項
1、質量是物質的基本屬性，不隨物體的位置、形狀的變化而變化
2、物體相對運動：物體與參照物運動狀態不一致，所以物體相對參照物運動，物體與參照物運動狀態不一致，所以物體相對參照物靜止
3、相互作用力：作用力是相互的，施力物體也是受力物體。特點為大小相等、方向相反、作用在兩個物體上，應用為火箭升空
4、壓強和流速的關系：壓強越大，流速越小，應用為飛機機翼上凸，空氣流速快，導致壓強較小，形成向上的升力
5、機械能：機械能為動能和重力勢能之和，當質量不變時，動能和速度成正比，速度不變時，動能和質量成正比；當質量不變時，重力勢能和高度成正比，高度不變時，重力勢能和質量成正比
9．小明同學歸納的電學知識中不合理的是( )
A．兩種電荷——絲綢摩擦過的玻璃棒帶正電
B．生活用電——家庭電路中，發生短路時空氣開關會跳閘
C．串聯與并聯——街邊的路燈晚上同時亮早上同時滅是并聯的
D．電與磁——電磁繼電器是利用高電壓、強電流來控制低電壓、弱電流
【答案】D
【解析】【解答】A、 絲綢摩擦過的玻璃棒帶正電 ，毛皮摩擦力橡膠棒，橡膠棒帶負電，A正確
B、 家庭電路中，發生短路時，電流變大，空氣開關會跳閘 保護電路，B正確
C、 街邊的路燈晚上同時亮早上同時滅是并聯的 ，C正確
D、 電磁繼電器是利用低電壓、弱電流來控制高電壓、強電流 ，D錯誤
綜上選D
【分析】根據兩種電荷、引起空氣開關會跳閘原因、家庭電路的連接、電磁繼電器判識選項
1、兩種電荷：絲綢摩擦玻璃棒，玻璃棒帶正電；橡膠棒摩擦毛皮，橡膠棒帶負電
摩擦起電的實質為電子的轉移，物體失去電子帶正電，物體得到電子帶負電，如兩種電荷：絲綢摩擦玻璃棒，玻璃棒帶正電（失去電子）；橡膠棒摩擦毛皮，橡膠棒帶負電（得到電子）
2、電路電流過大引起空氣開關斷開的原因?yàn)椋弘娐钒l(fā)生短路、用電器功率過大
3、家庭電路的連接：為了避免用電器彼此干擾，所以用電器之間為并聯，且開關在火線和用電器之間；
4、 電磁繼電器：工作分為控制電路（低電壓、弱電流）；工作電路（高電壓、強電流），是以低電壓、弱電流來控制高電壓、強電流的元件
10．學校物理興趣小組的同學參觀水文站后，設計了如圖所示監測河水流速變化的裝置原理圖。機翼狀的探頭始終浸沒在水中，通過連桿帶動滑動變阻器的滑片P上下移動。閉合開關S，隨著水流速度的變化，下列說法正確的是（ ）
A．電壓表測量定值電阻R1兩端的電壓
B．當滑片P向下運動時，R1消耗的電功率變小
C．當河水流速變大時，電壓表示數變大
D．當電流表示數變小時，河水流速變大
【答案】B
【解析】【解答】A、 電壓表測量定值電阻R2兩端的電壓，A錯誤
B、 當滑片P向下運動時 ，變阻器R2變大，電路中電流變小，根據P=I2R可知， R1消耗的電功率變小 ，B正確
C、水的流速變大，電流表示數變大，所以此時電阻變小，電流中變阻器電阻變小，根據串聯分壓可知，變阻器兩端電壓變小，所以電壓表示數減小，C錯誤，D錯誤
綜上選B
【分析】根據電流表、電壓表的連接、電路動態分析、串聯分壓判識選項
1、電流表、電壓表的連接：電流表與待測原件串聯；電壓表的與待測原件并聯，連接過程需要電流正極流入負極流出，同時選擇合適的量程，題目中電壓表并聯在R2兩端，所以電壓表測量定值電阻R2兩端的電壓。
2、電路動態分析：變阻器是通過改變接入電路的電阻長度進而改變電路的電流和電壓，當變阻器滑片向下移動時，接入電路中的阻值變大，導致電路中的電流變小，電流表示數變小，根據P=UI可知，電功率此時變小。
3、串聯分壓：用電器串聯時，其兩端的電壓和電阻成正比，水的流速變大，電流表示數變大，所以此時電阻變小，電流中變阻器電阻變小，根據串聯分壓可知，變阻器兩端電壓變小
11．如圖甲所示，電源電壓保持不變，電流表的量程為0~0.6A，電壓表的量程為0~15V，滑動變阻器R1的規格為“50Ω 0.5A”。閉合開關S后，調節滑動變阻器的滑片P，測得多組數據。用測得的數據繪制了電流與滑動變阻器阻值的變化關系圖(如圖乙所示)。在保證電路安全的情況下，下列計算結果中正確的是( )
A．電源電壓為12V
B．R0的阻值為15Ω
C．滑動變阻器的阻值變化范圍是10Ω~50Ω
D．滑動變阻器的最大功率為0.9W
【答案】D
【解析】【解答】AB、當電流為0.3A時，變阻器10Ω，此時依據歐姆定律可列U=0.3A（10Ω+R0），當電流為0.1A時，變阻器50Ω，此時依據歐姆定律可列U=0.1A（50Ω+R0），連列可知，U=6V，R0=10Ω，AB錯誤。
C、 電流表的量程為0~0.6A ，當電流表為0.6A，此時變阻器電阻最小，總電阻R=6V÷0.6A=10Ω，所以變阻器電阻為0Ω，C錯誤。
D、變阻器電阻等于定值電阻阻值時，此時變阻器功率最大P=（U÷2R0 ）2×R0=（6V÷20Ω）2×10Ω=0.9W，D正確。
綜上選D
【分析】根據歐姆定律、電路動態分析判識選項。
1、歐姆定律：公式為U=IR，本題中根據圖片信息可列U=0.3A（10Ω+R0），U=0.1A（50Ω+R0），連列求解電源電壓和定值電阻阻值。
2、電路動態分析：當變阻器阻值小時，電流表示數最大，此時電流表示數為0.6A，根據歐姆定律計算總電阻，根據串聯電路總電阻為用電器電阻值和，求解用電器電阻。
3、注意：在電路動態分析中，變阻器電阻等于定值電阻阻值，此時變阻器電功率最大，根據P=UI=I2R計算電功率。
二、填空題(本大題共11小題，每空1分，共24分）
12．如圖所示是四沖程汽油機工作過程中 沖程示意圖，實際生活中常用 (選填“密度”“比熱容”或“熱值”)較大的液體作為汽油機降溫的冷卻劑。
【答案】壓縮；比熱容
【解析】【解答】進氣和排氣口關閉，活塞上移動，壓縮空氣，所以屬于壓縮沖程，生活中常用比熱容較大的物體左冷卻劑，如水
綜上 第1空、 壓縮， 第2空、 比熱容
【分析】根據熱機沖程以及比熱容的應用填空
1、汽油機四個沖程包括：吸氣沖程、壓縮沖程、做功沖程、排氣沖程，根據特點進行識別。
吸氣沖程特點：進氣后打開，排氣口關閉，活塞下移；壓縮沖程：進氣后關閉，排氣口關閉，活塞上移，能量轉化為機械能轉化為內能，氣缸內空氣內能增加；做功沖程：進氣后關閉，排氣口關閉，火花塞點燃，高溫高壓的氣體推動活塞下移，氣體內能減小，能量轉化為內能轉化為機械能；排氣沖程：進氣后關閉，排氣口打開，活塞上移，排除廢氣。
2、比熱容的應用：水的比熱容較大，用水做冷卻劑
13．某同學進行“探究凸透鏡成像的規律”實驗，凸透鏡、蠟燭和光屏的位置如圖所示，光屏上恰好呈現了清晰的像(未標出)，此時光屏上成倒立、 (選填“放大”“縮小”或“等大”)的實像，支架對光屏的支持力與光屏的重力是一對 (選填“相互作用力”或“平衡力”)。
【答案】放大；平衡力
【解析】【解答】據圖分析可知，物距小于像距，此時像成倒立的放大的實像，支架對光屏的支持力 與光屏的重力是一對 平衡力
綜上 第1空放大； 第2空、 平衡力
【分析】根據平衡力特點、透鏡成像規律填空
1、平衡力的特點為：大小相同，方向相反，作用在同一個物體上，所以支架對光屏的支持力 與光屏的重力是一對 平衡力
2、透鏡成像規律：物體距透鏡小于一倍焦距，呈正立放大的虛像；物體大于一倍焦距小于二倍焦距，呈倒立立放大的實像；物體大于二倍焦距，呈現倒立縮小實像，物近像遠像變大。
14．如圖所示是公交車上的安全錘，錘柄上有許多花紋是為了 摩擦力，錘頭做得很尖是為了 壓強(均選填“增大”或“減小”)。
【答案】增大；增大
【解析】【解答】 錘柄上有許多花紋是為了增加接觸面粗糙程度而增加摩擦力，錘頭做的 很尖是為了 保持壓力不變的情況下，減小受力面積，增加壓強
綜上 第1空、 增大 ；第2空、增大
【分析】根據滑動摩擦力影響因素、壓強的計算公式填空
1、滑動摩擦力影響因素：控制壓力相等的情況下，接觸面表面越粗糙，滑動摩擦力越大；控制接觸面粗糙程度相等的情況下，壓力越大，滑動摩擦力越大。
2、壓強的計算公式：P=F/S，增加壓強的方式有增加壓力、減小受力面積、減小壓強的方式有減小壓力，增加受力面積
15．位于四川省寧南縣與云南省巧家縣的白鶴灘水電站是世界第二大水電站。水電站發電機的原理是 (填科學家名字)發現的；如圖所示， 圖是發電機基本構造示意圖。
【答案】法拉第；乙
【解析】【解答】 水電站發電機的原理是閉合線圈在磁場中做切割磁感線運動，會生成感應電流，該現象為電磁感應是由法拉第發現的，本質為磁生電，如乙圖所示。
綜上 第1空、法拉第； 第2空、 乙
【分析】1、電磁感應定律的應用，閉合回路中的導體不斷做切割磁感線的運動，導體中就會產生感應電流的現象就是電磁感應現象。
2、利用電磁感應制作的機械有：發電機，能量轉化為機械能轉化為電能。
16．如圖是我國自主研發的一款高性能處理器，其具有強大的計算能力和低功耗性能。該處理器的成功研制將有助于提升我國在計算機硬件領域的自主創新能力，打破國外技術壟斷，推動國內芯片產業的發展。制作該芯片需要 (選填“半導體”或“超導體”)材料，該處理器正常工作時，相當于電路中的 (選填“電源”或“用電器”)。
【答案】半導體；用電器
【解析】【解答】芯片的制作材料為半導體，芯片正常工作時需要消耗電能，相當于電路元件的用電器。
綜上 第1空、半導體 ；第2空、用電器
【分析】1、半導體的應用：常用作發光二極管，芯片；超導體的應用：常用于遠距離輸電線。
2、用電器：在電路中消耗電能，電源，在電路中提供電能。
17．小燈泡L和定值電阻R接在如圖甲所示的電路中，其兩者的I-U關系圖象如圖乙所示，(選填“A”或“B”)圖象是燈泡的I-U關系圖象，B圖象所代表元件的阻值為 ，當電壓表示數為8V時，小燈泡L和定值電阻R在10s內消耗的總電能為 J。
【答案】40；48
【解析】【解答】據圖分析可知，B圖像是一條直線，結合歐姆定律U=IR可知，R=8V÷0.2A=40Ω，燈泡的電阻隨著溫度的變化而變化，所以A的圖像是燈泡。據圖可知，燈和定值電阻為并聯，且電壓表測量燈泡的電壓，所以當電壓表示數為8V時，定值電阻電壓為8V，此時通過燈泡的電路流為0.4A，通過定值電阻的電流為0.2A，所以總電流為0.6A，根據W=Pt=UIt=8V×0.6A×10s=48J。
綜上 第1空、 40Ω； 第2空、48
【分析】1、歐姆定律：據圖分析，定值電阻兩端電壓為8V時，其電流為0.2A，根據U=IR計算此時的電阻。
2、電能的計算：公式為W=UIt，題目中t=10s，電壓為8V，結合用電器為并聯，總電流為支路電流之和，據W=UIt計算 小燈泡L和定值電阻R在10s內消耗的總電能。
18．如圖所示的電路中R1：R2=1：2，當開關S閉合甲、乙兩表均為電壓表時，兩電壓表示數之比為 ；當開關S斷開甲、乙兩表均為電流表時，兩電流表示數之比為 。
【答案】3：2；3：1
【解析】【解答】 當開關S閉合甲、乙兩表均為電壓表時，此時兩電阻為串聯，甲測量電源電壓，乙測量R2兩端電壓，結合串聯分壓可知，U甲：U乙=R總：R2=3：2； 當開關S斷開甲、乙兩表均為電流表時 ，乙測量干路電流，甲測量通過R2電流，根據并聯分流可知，I1：I2=2：1，I甲：I乙=R總：R2=3：1
綜上 第1空、 3：2； 第2空、3：1
【分析】
1、串聯分壓：用電器串聯時，其兩端的電壓和電阻成正比，題目中當開關S閉合甲、乙兩表均為電壓表時，此時兩電阻為串聯，甲測量電源電壓，乙測量R2兩端電壓，所以U甲：U乙=R總：R2
2、并聯分流：用電器并聯時，其兩端電流和電阻成反比，所以I1：I2= R2：R1，結合并聯電路干路電流等于支路電流之和分析
19．近年來，涼山的山川田野間一座座風力發電機組拔地而起。風力發電機是利用風力帶動風輪旋轉，把風的動能轉變?yōu)轱L(fēng)輪軸的機械能，風能屬于 (“可再生”或“不可再生”)能源。某型號風力發電機轉一圈發電量為2kW·h，能讓額定功率為50W的燈泡正常工作 h；相當于 kg的煤完全燃燒釋放的能量(q煤=3×107J/kg)。
【答案】可再生；40；0.24
【解析】【解答】 風能使用后短時間可以再生，屬于可再生能源，根據W=Pt可知，當W= 2kW·h ，P=0.05kW，此時t=40h，W=2kW·h=7.2×106J，熱值的計算為Q=mq，此時q= 3×107J/kg ，據此計算m=0.24kg
綜上 第1空、可再生； 第2空、 40； 第3空、0.24
【分析】根據能源的分類、燃料的熱值，功率的計算填空
1、可再生能源：使用后短期可以恢復的能源、如風能、太陽能、不可再生能源：使用內短期不能再生的能源，如核能、化石能源
2、物質的熱值為單位質量燃料完全燃燒釋放的能量，是物質的基本屬性；只與燃料的種類有關，與燃料的質量、燃燒程度等均無關。計算公式為Q=mq
3、功率的計算：公式為W=Pt，計算過程中，注意國際制單位的統一，如本題涉及到1kW·h=3.6×106J
20．小燈泡上標有“6V3W”的字樣，則小燈泡正常發光時的電阻為 Ω；若將小燈泡接在電源電壓為9V的電路中，要使小燈炮正常發光，需要串聯一個阻值為 Ω的定值電阻。
【答案】12；6
【解析】【解答】根據P=可知，當小燈泡的規格為有“6V3W”時，R=（6V）2÷3W=12Ω，根據串聯分壓可知，當小燈泡正常工作電壓為6V，電源電壓為9V，所以分壓為3V，所以燈泡的阻值與串聯電阻的阻值為2：1的關系，所以串聯電阻為6Ω。
綜上 第1空、12； 第2空、6
【分析】根據電功率的計算、串聯分壓填空。
1、電功率的計算：公式為P=U2/R，題目中燈泡的額點電壓為6V，額定功率為3W，據此計算燈泡的電阻。
2、串聯分壓：用電器串聯時，其兩端的電壓和電阻成正比，即UL：UR=RL：R。
21．如圖甲所示，置于水平地面上的物體受到方向不變的水平推力作用，其F-t和u-t圖象分別如圖乙和圖丙所示。由圖象可知10~15s內物體做 直線運動，t=8s時物體受到的摩擦力為 N
【答案】勻速；20
【解析】【解答】 由圖象可知10~15s內物體速度不變?yōu)?m/s，所以物體左勻速直線運動，物體受到的推力等于摩擦力等于20N，物體摩擦力的大小與物體速度無關，物體在8s時，壓力不變，接觸面粗糙程度不變，所以摩擦力為20N
綜上 第1空、 勻速； 第2空、20N
【分析】1、力和運動：物體靜止或者做勻速直線運動，物體受到平衡力的作用，所以推力等于摩擦力
2、滑動摩擦力影響因素：控制壓力相等的情況下，接觸面表面越粗糙，滑動摩擦力越大；控制接觸面粗糙程度相等的情況下，壓力越大，滑動摩擦力越大。
22．如圖甲所示，不吸水的石塊m疊放在浸在水中的木塊M上保持靜止，石塊的重力為4N、體積為200cm3，木塊的重力為8N、底面積為200cm2，此時木塊M排開液體的體積為 Cm3。當按圖乙方式連接靜止時，木塊M底部受到水的壓強為 Pa。
【答案】1200；500
【解析】【解答】據圖可知，木塊和石塊漂浮，此時重力等于浮力，重力之和為12N，所以浮力也是12N，根據F浮=ρ液gv排，可知V排=12N÷103kg/m3÷10N/kg=12×10-4m3=1200cm3，木塊和石塊整體排開水的體積為1200cm3，所以木塊排開水的體積為1000cm3，木塊的底面積為200cm3，所以深度為5cm=0.05m，根據P=ρgh可知 木塊M底部受到水的壓強 P=103kg/m3×10N/kg×0.05m=500N。
綜上 第1空、 1200； 第2空、500
【分析】根據浮力的計算、壓強的計算填空。
1、浮力的本質為上下表面產生的壓力差，計算公式為F浮=ρ液gV排，所以物體所受浮力和物體所處的深度無關，與排開水的體積有關，當排開水的體積越小時，浮力越小，排開水的體積越大時，浮力越大。
2、物體沉浮條件：物體懸浮時的浮力等于重力（排開水的體積等于物體體積），物體的密度等于液體的密度，物體漂浮表明浮力等于重力（排開水的體積小于物體體積），物體的密度小于液體的密度，物體下沉?xí)r重力大于浮力（排開水的體積等于物體體積），物體的密度大于液體的密度。
3、壓強的計算：P=ρgh，題目中h=0.05m，ρ液=103kg/m3，據此計算物體的壓強。
三、作圖題(本大題共4小題，23、26題各2分，24題3分，25題1分，共8分
23．與主光軸平行的光線AB是凹透鏡的一條折射光線，經過平面鏡反射之后反射光線為BC，請畫出折射光線AB的人射光線及平面鏡的位置。
【答案】
【解析】【解答】平行光入射凹透鏡折射光線的反向延長線經過焦點，平面鏡成像，物像關于平面鏡對稱，據此作圖
【分析】1、凹透鏡成像的特點發散光線，平行光入射凸透鏡會發散，入射光線的延長線經過交點，反射光線平行射出，經過光心的光線不發生偏折。
2、平面鏡成像特點：物像等大、物像等距、物像關于平面鏡對稱、成虛像
24．科技的發展正在不斷地改變著我們的生活，如甲圖所示是一款手機支架，其表面采用了納米微吸材料，用手觸碰無粘感，接觸到平整光滑的硬質物體時會牢牢吸附在物體上，如圖乙是手機靜止吸附在支架上的側視圖，請?jiān)趫D乙畫出手機的受力示意圖。
【答案】
【解析】【解答】有受力分析可知，手機受到重力，方向豎直向下，作用點為重心，受到支持力，垂直支持面，方向向上，手機有向下的運動趨勢，摩擦力向上，手機受到支架的吸引力，引力垂直斜面向下，據此作圖
【分析】根據受力分析作圖
1、重力：由于地球的吸引而使物體受到的力，大小為自身重力、方向豎直向下，作用點位于物體重心。
2、摩擦力：物體受到的摩擦力與物體的運動方向相反，本題中物體的運動方向沿斜面向下，所以受到沿著斜面向上的摩擦力
25．某運動員利用如圖所示的滑輪組進行腿部力量訓練，請畫出滑輪組的繞線方式。
【答案】
【解析】【解答】滑輪組繩子的繞線方式：原則：一定一動，題目中繩子纏繞在動滑輪上，所以下一段纏繞在動滑輪，接著纏繞在定滑輪上，據此作圖。
【分析】滑輪組繩子的繞線方式遵循一定一動原則，省力原則：則起始點為動滑輪，改變方向則起始點為定滑輪。
26．家庭電路中，燈L1與L2并聯，開關同時控制兩盞燈，請用筆畫代替導線將開關接人電路中使兩燈泡正常發光。
【答案】
【解析】【解答】燈泡并聯，所以兩燈泡首首相連，互不干擾， 開關同時控制兩盞燈 ，所以開關在干路上，且開關在火線和用電器之間，據此作圖
【分析】家庭電路的連接：為了避免用電器彼此干擾，所以用電器之間為并聯，且開關在火線和用電器之間；題目中，燈泡并聯所以燈泡首首相連，尾尾相接，據此作圖。
四、實驗探究題(本大題共3小題，每空1分，共14分）
27．在“探究水沸騰時溫度變化的特點”實驗中，某同學利用如圖甲所示的裝置進行了實驗。
（1）實驗過程中，組裝器材應 (選填“自下而上”或“自上而下”)；
（2）他觀察發現燒杯中氣泡上升過程中逐漸變大，說明水 (選填“已經”或“還未”)沸騰；
（3）他通過測量的數據，繪制了如圖乙所示的溫度與時間圖象，根據圖象可知，此地的大氣壓 (選填“大于”“小于”或“等于”)一個標準大氣壓；
（4）通過實驗他總結液體沸騰的條件：達到沸點，持續 。
【答案】（1）自下而上
（2）已經
（3）小于
（4）加熱
【解析】【解答】（1） 探究水沸騰溫度時間曲線試驗：實驗儀器的安裝遵循從下而上、從左至右的安裝順序，所以安裝順序?yàn)殍F架臺、酒精燈、鐵圈、燒杯、溫度計，以酒精燈外焰加熱物體，使用儀器還有秒表，記錄液體的溫度時間曲線；
綜上 第1空、 自下而上
（2） 燒杯中氣泡上升過程中逐漸變大，實質為沸騰時，水蒸氣不斷靜茹氣泡導致氣泡變大，說明水 已經沸騰，在沸騰之前，燒杯上部溫度較低，氣泡內部水蒸氣遇冷液化，導致氣泡變小。
綜上 第1空、 已經
（3） 根據圖象可知 ，水沸騰時的沸點為96℃，低于100℃，根據氣壓越高，沸點越高可知，此時氣壓低于標準大氣壓。
綜上 第1空、 小于
（4） 液體沸騰的條件：達到沸點，持續 加熱。
綜上 第1空、 加熱
【分析】1、探究水沸騰溫度時間曲線試驗：實驗儀器的安裝遵循從下而上、從左至右的安裝順序，所以安裝順序?yàn)殍F架臺、酒精燈、鐵圈、燒杯、溫度計，以酒精燈外焰加熱物體，使用儀器還有秒表，記錄液體的溫度時間曲線；
2、水沸騰的溫度時間特性：水到達沸點時的特點為加熱但溫度保持不變，氣泡由小變大；標準大氣壓下水的沸點為100℃，低于標準氣壓，沸點低于100℃。
28．在“探究杠桿的平衡條件”實驗中：
（1）實驗前，杠桿位置如甲所示，要使杠桿在水平位置平衡應將平衡螺母向 (選填“左”或“右”)調節；
（2）杠桿調節平衡后，小明在杠桿左邊B處掛2個相同的鉤碼(如圖乙所示)，要使杠桿在水平位置平衡，應在A處掛 個相同的鉤碼；
（3）如圖丙所示，改用彈簧測力計在C處豎直向上拉住杠桿，使杠桿仍然在水平位置平衡，此時彈簧測力計的示數為 N，將拉力的方向逐漸向右傾斜如圖丁，仍使杠桿在水平位置平衡，則彈簧測力計的示數將 (選填“變大”“不變”或“變小”)。
【答案】（1）右
（2）3
（3）1.6；變大
【解析】【解答】（1）實驗前，杠桿向左傾斜，說明左端力和力臂的乘積大，所以平衡螺母向右調節
綜上 第1空、 右
（2）假設鉤碼一個重為G，一節長度為L(zhǎng)，則，左側力和力臂的乘積為2G×3L，右側長度為2L，根據杠桿平衡調節可知A處掛鉤碼的重力G=2G×=3G，所以掛3個
綜上 第1空、3
（3）據圖可知彈簧測力計示數為1.6N， 將拉力的方向逐漸向右傾斜如圖丁 力臂變短，拉力變大
綜上 第1空、1.6； 第2空、變大
【分析】1、天平的調平：調平原理為動力*動力臂=阻力*阻力臂，當指針偏左表明左側較重，所以需要增加右側力和力臂
2、杠桿原理的應用：杠桿的平衡條件為：動力*動力臂=阻力*阻力臂，題目重假設假設鉤碼一個重為G，一節長度為L(zhǎng)，則，左側力和力臂的乘積為2G×3L，右側長度為2L，據此計算右側的鉤碼重力
29．在“測量小燈泡的功率”實驗中，小燈泡額定電壓為2.5V，小燈泡正常發光時的電阻約為9Ω，按如圖甲所示連接好電路。
（1）連接電路時應斷開開關，閉合開關之前滑動變阻器的滑片應移到 （(選填“A”或“B”)端；
（2）小明試觸時，發現電流表指針偏轉如圖乙所示，電路連接出現的問題為電流表____(選填答案序號)；
A．量程選擇過大B．量程選擇過小C．正負接線柱接反
（3）排除故障后，移動滑動變阻器的滑片到某一位置時電壓表示數為2.1V，為了讓燈泡正常發光，滑片應向 (選填“A”或“B”)端移動；
（4）移動滑片使燈泡正常發光，電流表示數如圖丙所示，燈泡的額定功率為 W；
（5）小明同學通過計算發現在不同功率下燈泡的電阻不同，主要原因是燈泡的電阻受 的影響；
（6）在測量小燈泡電功率拓展實驗中，電流表壞了，老師給同學們提供了一個阻值為R，的定值電阻和一個單刀雙擲開關，借助部分現有的實驗器材，設計了如圖丁所示的實驗電路圖，下面是某同學的實驗步驟：
①連接好實驗電路，閉合開關S1，將開關S2拔到觸點2，移動滑片，使電壓表的示數為U額；
②保持滑片的位置不動，再將開關S2撥到觸點1，讀出電壓表的示數為U；
③小燈泡額定功率的表達式P額= (用“U額”“U”和“R0”表示)。
【答案】（1）A
（2）C
（3）B
（4）0.75
（5）溫度
（6）U額U-U額R0
【解析】【解答】（1） 連接電路時應斷開開關，閉合開關之前滑動變阻器的滑片應移到 最大阻值處，即A端
綜上 第1空、 A
（2）電流表指針?lè)聪蚱D(zhuǎn)，所以電流表正負接線柱反接，AB錯誤，C正確
綜上選C
（3） 小燈泡額定電壓為2.5V ，根據串聯分壓可知，當電壓表為2.1V時，表明變阻器分壓過大，所以變阻器電阻減小，向B端移動
綜上 第1空、 B
（4）電流表示數為0.3A，額定電壓為2.5V，根據P=UI可知燈泡額定功率P=2.5V×0.3A=0.75W
綜上 第1空、 0.75
（5）燈泡的電阻受到溫度的變化，會發生變化，所以功率會發生變化
綜上 第1空、穩定
（6） 連接好實驗電路，閉合開關S1，將開關S2拔到觸點2，移動滑片，使電壓表的示數為U額； 此時電壓表測量的電壓為燈泡的額定電壓
保持滑片的位置不動，再將開關S2撥到觸點1，讀出電壓表的示數為U； 此時電壓為燈泡和定值電阻的電壓，所以定值電阻的電壓為UR0=U-U額，所以通過燈泡的電流I=U-U額R0，結合功率公式可知 P額= U額U-U額R0
綜上 第1空、U額U-U額R0
【分析】1、電路連接的基本操作：連接電路時，為保護電路開關應斷開，變阻器調節至最大阻值處，對電表進行試觸，根據電表偏轉角度選擇合適的電表量程；同時電表的正負極接線柱要符合電流的正進負出；
2、伏安法測電功率：調節變阻器的電阻，使得電燈泡的電壓為額定電壓，電壓表并聯待測電阻兩側測量待測電阻的電壓U額，電流表串聯在電路中，讀出此時的電流I額，根據電功率公式P=U額I額計算分析
3、使用伏阻法測量電功率：測量燈泡的額定電壓，然后測量已知定值電阻的電壓，結合歐姆定律測量通過點燈泡的電流，根據P=UI計算燈泡的電功率。
五、計算題(本大題共2小題，每小題6分，共12分。解答過程必須寫出必要的文字說明、公式和重要的演算步驟，只寫最后答案的不能得分，有數值計算的題，答案中必須明確寫出數值和單位）
30．電動自行車是常見的交通工具，某型號的電動自行車質量為48kg，輸出電壓48V，電動機的額定功率240W，電池最大儲能能量E=3×106J。
（1）如圖所示停放，若整車與水平地面的接觸總面積為4x10-3m2，求車對水平地面的壓強；
（2）若電動自行車以額定功率行駛，求通過電動機的電流；
（3）若電動自行車勻速行駛時受到的阻力為80N，能量轉化率為80%，求充滿電后能行駛的最遠路程。
【答案】（1）解： 電動自行車質量為48kg ，所以對地面的重力為
G=mg=480N，
靜止在地面上的自行車，壓力等于重力等于480N，
根據
P= =1.2×105Pa
（2）解： 電動機的額定功率240W ，額定電壓為48V，
根據P=UI可知
I==5A
（3）解： 能量轉化率為80% ，所以牽引力做功為2.4× 106J ，
電動自行車勻速行駛時受到的阻力 等于牽引力等于80N，
根據W=FS可知
S==3×104m
【解析】【分析】根據壓強的計算、電功率、電功的計算進行解答。
1、壓強的計算公式：P=F÷S，增加壓強的方式有增加壓力、減小受力面積、減小壓強的方式有減小壓力，增加受力面積，題目重電動自行車質量為48kg， 靜止在地面上的自行車，壓力等于重力等于480N，自行車重力G=mg，據此計算自行車對地面的壓力， 整車與水平地面的接觸總面積為4x10-3m2，根據P=F÷s計算 車對水平地面的壓強。
2、電功率的計算公式：P=UI，題目中 電動自行車輸出電壓48V，電動機的額定功率240W ，據此計算電動車的額定電流。
3、電功計算公式W=Fs，題目中牽引力做功為電池放電的0.8，據此計算牽引力做功W，自行車左勻速直線運動，所以牽引力等于阻力，據此計算牽引力F，根據W=Fs計算 充滿電后能行駛的最遠路程。
31．質量為75kg的建筑工人，想利用如圖甲所示的裝置將水池底的長方體石料拉出水面。石料的質量為200kg，體積為0.08m3，每個動滑輪的質量均為6kg，石料上表面到水面的距離為1m，不考慮繩重、滑輪的摩擦和水的阻力。
（1）求石料浸沒在水中受到的浮力；
（2）工人利用甲圖勻速拉動過程中，石料上表面到達水面時，求工人的拉力所做的功；
（3）工人繼續利用甲圖拉動石料，石料總體積露出水面1/8時因滑輪組上的繩子承受的拉力達到最大而斷裂，工地上沒有其他型號的繩子替代，工人利用原型號繩子設計了如圖乙所示的滑輪組欲將石料全部拉出水面，請你通過計算，判斷他能否成功(無推理過程不得分)。
【答案】（1）解：據圖可知，石料排水體積等于本身體積0.08m3，
根據浮力公式可知
F浮=ρ液gV排=103kg/m3×10N/kg×0.08m3=800N
（2）解：物體勻速運動時，受到的拉力為
F=（G-F浮+G滑）=×（2000N-800N+60N）=630N，
物體上升的距離為繩子上升距離的一半，所以繩子上升的距離為2m，
根據
W=Fs=630N×2m=1260J
（3）解：當物體浸沒在水中，繩子的拉力為1200N，石料總體積露出水面1/8時，浮力
F=ρgv=103kg/m3×10N/kg×0.08m3×=100N，
繩子的拉力此時增加為1300N，所以繩子此時受到的拉力為
F=0.5×（1300+60N）=680N，
圖乙，繩子的拉力
F=（2000N+60N）=686.7N.
所以此時繩子的拉力大于繩子的最大拉力，所以不能拉出水面
【解析】【分析】根據浮力的計算、動滑輪拉力的計算、做功計算分析。
1、物體浮力的計算；浮力的公式F浮=ρ液gV排，題目中水的密度已知，重力加速度為10N/kg，物體排開水的體積為物體的體積為0.08m3，據此計算物體的浮力。
2、動滑輪拉力的計算， ，n為動滑輪纏繞繩子數，繩子移動的距離為物體移動距離的n倍，題目中n=2，滑輪為60N，重物為2000N，浮力為800N，據此計算拉力，繩子移動距離為2m，根據W=Fs計算拉力做功，當物體拉出1/8時，物體所受的拉力F=1/2×（2000N-700N+60N）=680N，即繩子最大拉力不能超過蓋拉力，當圖乙，繩子的拉力F=1÷3（2000N+60N）=686.7N.據此分析是否能拉出水面。
