初中人教版（2024）第2節 歐姆定律一課一練

這是一份初中人教版（2024）第2節 歐姆定律一課一練，共39頁。試卷主要包含了單選題，填空題，實驗題，計算題等內容，歡迎下載使用。
一、單選題

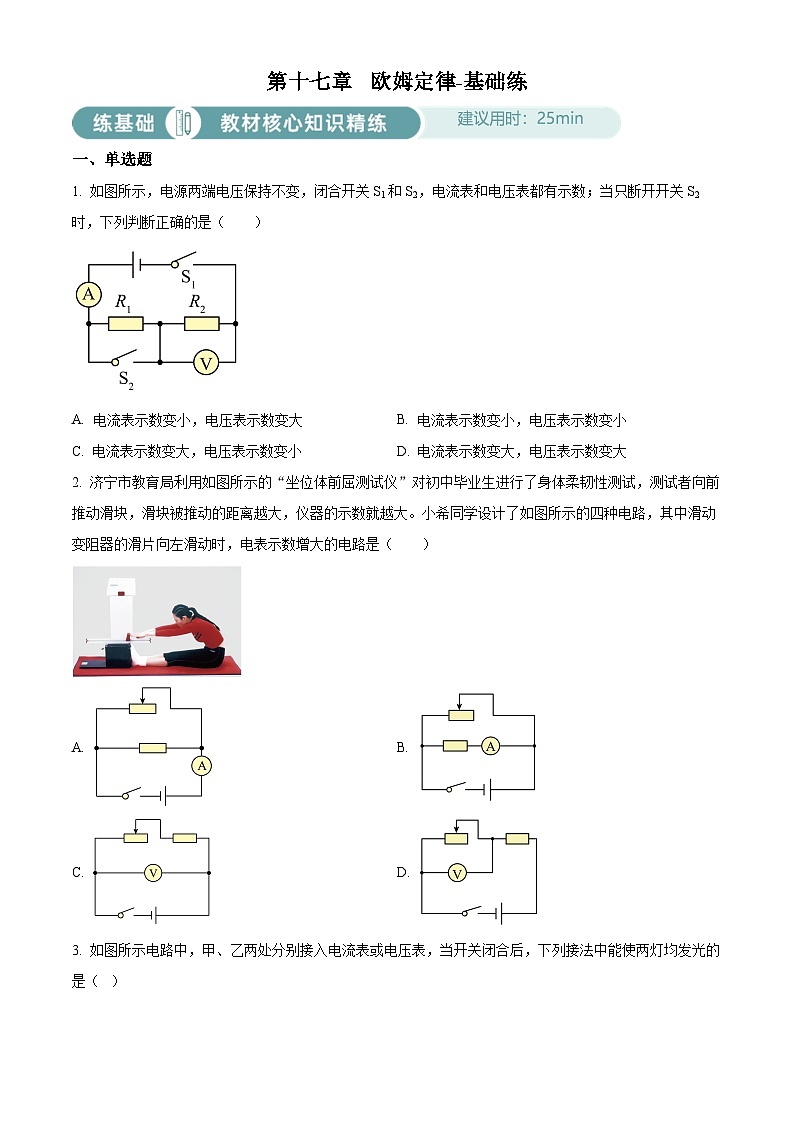

1. 如圖所示，電源兩端電壓保持不變，閉合開關S1和S2，電流表和電壓表都有示數；當只斷開開關S2時，下列判斷正確的是（ ）
A. 電流表示數變小，電壓表示數變大B. 電流表示數變小，電壓表示數變小
C. 電流表示數變大，電壓表示數變小D. 電流表示數變大，電壓表示數變大
2. 濟寧市教育局利用如圖所示的“坐位體前屈測試儀”對初中畢業生進行了身體柔韌性測試，測試者向前推動滑塊，滑塊被推動的距離越大，儀器的示數就越大。小希同學設計了如圖所示的四種電路，其中滑動變阻器的滑片向左滑動時，電表示數增大的電路是（ ）
A. B.
C. D.

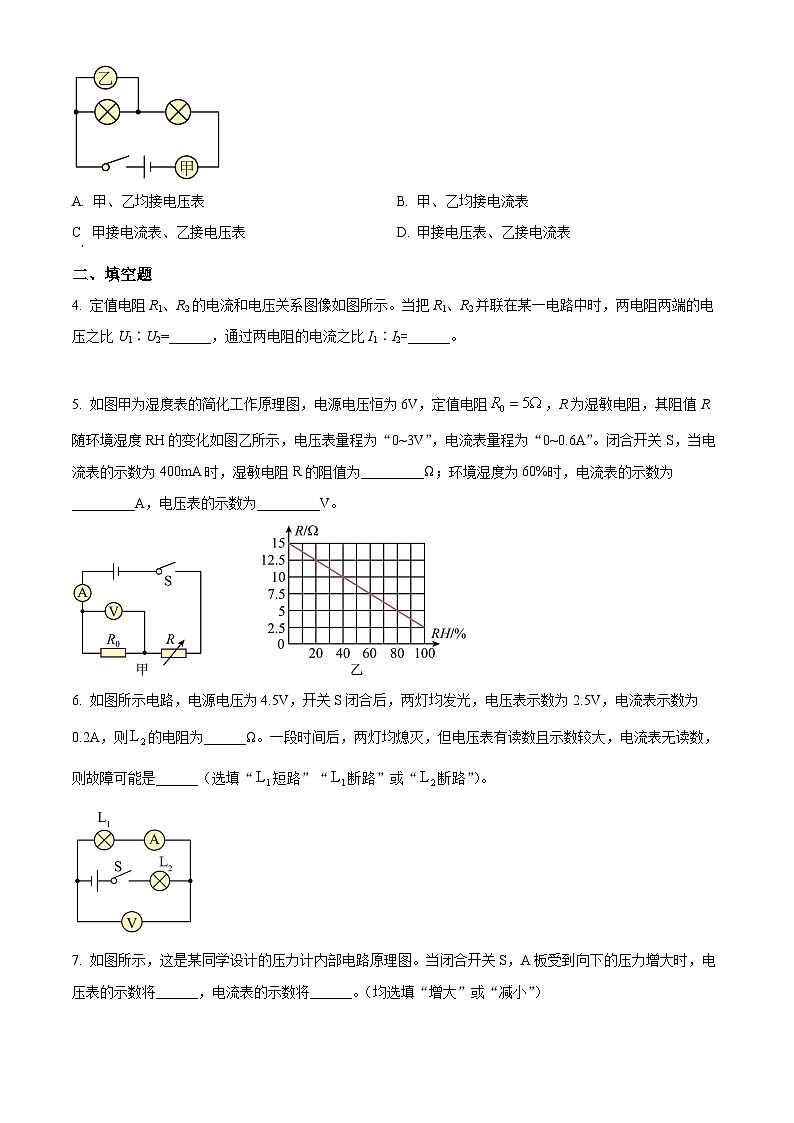

3. 如圖所示電路中，甲、乙兩處分別接入電流表或電壓表，當開關閉合后，下列接法中能使兩燈均發光的是（ ）
A. 甲、乙均接電壓表B. 甲、乙均接電流表
C 甲接電流表、乙接電壓表D. 甲接電壓表、乙接電流表
二、填空題
4. 定值電阻R1、R2的電流和電壓關系圖像如圖所示。當把R1、R2并聯在某一電路中時，兩電阻兩端的電壓之比U1∶U2=______，通過兩電阻的電流之比I1∶I2=______。
5. 如圖甲為濕度表的簡化工作原理圖，電源電壓恒為6V，定值電阻，R為濕敏電阻，其阻值R隨環境濕度RH的變化如圖乙所示，電壓表量程為“0~3V”，電流表量程為“0~0.6A”。閉合開關S，當電流表的示數為400mA時，濕敏電阻R的阻值為_________Ω；環境濕度為60%時，電流表的示數為_________A，電壓表的示數為_________V。
6. 如圖所示電路，電源電壓為4.5V，開關S閉合后，兩燈均發光，電壓表示數為2.5V，電流表示數為0.2A，則的電阻為______Ω。一段時間后，兩燈均熄滅，但電壓表有讀數且示數較大，電流表無讀數，則故障可能是______（選填“短路”“斷路”或“斷路”）。

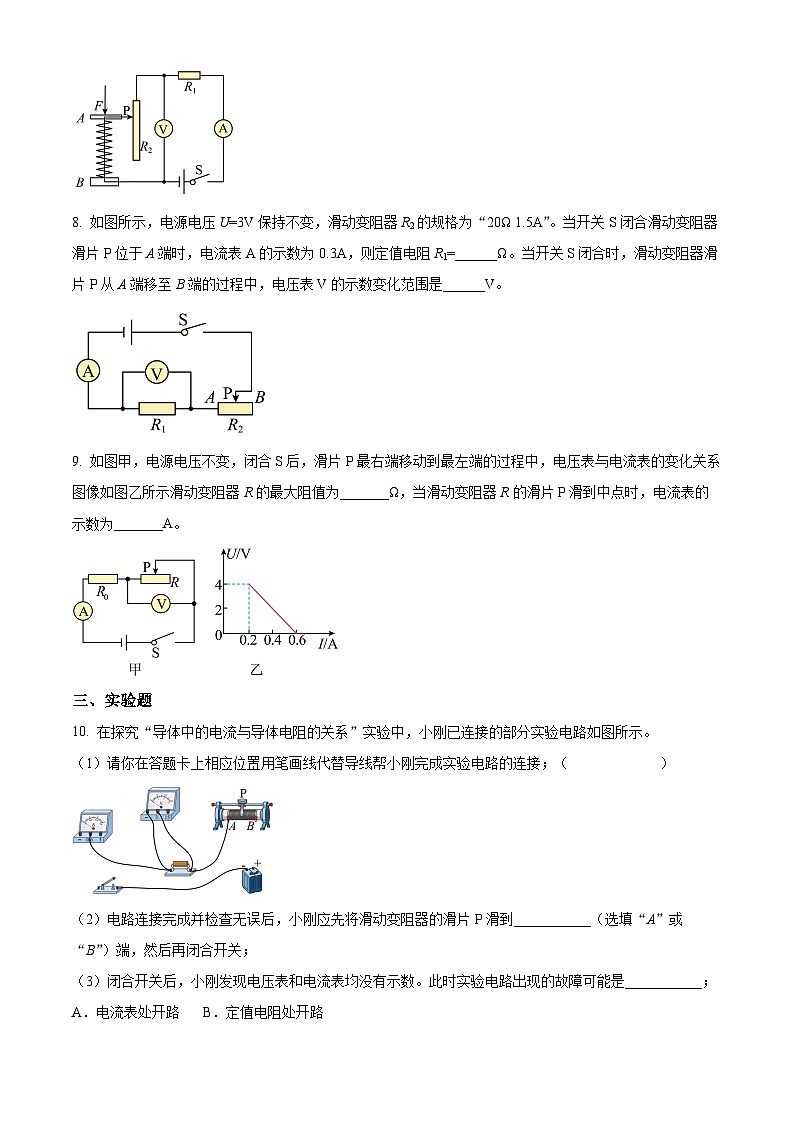

7. 如圖所示，這是某同學設計的壓力計內部電路原理圖。當閉合開關S，A板受到向下的壓力增大時，電壓表的示數將______，電流表的示數將______。（均選填“增大”或“減小”）
8. 如圖所示，電源電壓U=3V保持不變，滑動變阻器R2的規格為“20Ω 1.5A”。當開關S閉合滑動變阻器滑片P位于A端時，電流表A的示數為0.3A，則定值電阻R1=______Ω。當開關S閉合時，滑動變阻器滑片P從A端移至B端的過程中，電壓表V的示數變化范圍是______V。
9. 如圖甲，電源電壓不變，閉合S后，滑片P最右端移動到最左端的過程中，電壓表與電流表的變化關系圖像如圖乙所示滑動變阻器R的最大阻值為_______Ω，當滑動變阻器R的滑片P滑到中點時，電流表的示數為_______A。
三、實驗題
10. 在探究“導體中的電流與導體電阻的關系”實驗中，小剛已連接的部分實驗電路如圖所示。
（1）請你在答題卡上相應位置用筆畫線代替導線幫小剛完成實驗電路的連接；（ ）
（2）電路連接完成并檢查無誤后，小剛應先將滑動變阻器的滑片P滑到___________（選填“A”或“B”）端，然后再閉合開關；
（3）閉合開關后，小剛發現電壓表和電流表均沒有示數。此時實驗電路出現的故障可能是___________；
A．電流表處開路 B．定值電阻處開路
C．電壓表處開路 D．滑動變阻器處開路
（4）排除故障后，小剛重新進行實驗。閉合開關，調節滑動變阻器滑片P，讓電壓表的示數為2V，測得并記錄下電流值，斷開開關；用10Ω的定值電阻替換5Ω的定值電阻接入電路后，閉合開關，小剛接下來的操作是：___________，測得并記錄下電流值。
11. 小陽利用圖所示的電路測量小燈泡正常發光時的電阻，該小燈泡的額定電壓為 2. 5V。
（ 1 ）用筆畫線代替導線，將圖甲的電路連接完整______。
（ 2 ）閉合開關后，移動滑動變阻器的滑片，觀察到電壓表的示數如圖乙所示，為使小燈泡正常發光，滑片應向______端移動。
（ 3）小燈泡正常發光時，電流表示數如圖丙所示，電流表的示數為______A ，此時小燈泡的電阻阻值為______ Ω。
12. 小南用圖甲所示的電路測量電阻Rx的阻值。
（1）連接電路時開關應______，滑動變阻器的滑片應移到最_____端；
（2）閉合開關，移動滑片，使電壓表示數為2.4 V，電流表示數如圖乙，其讀數為_______A，待測電阻的阻值為_______Ω；
（3）改變滑動變阻器滑片的位置，記錄幾組相應數據，多次測量目的是_______；
（4）如圖丙，小南按照老師的要求，設計了在缺少電壓表時，測量待測電阻Rx阻值的方案，R0為已知阻值的電阻。閉合開關，記錄電流表A1的示數為I1，電流表A2的示數為I2，請寫出待測電阻Rx表達式：Rx=______。
13. 在探究電阻一定時電流與電壓關系的實驗中，小蘭同學把定值電阻、電流表、電壓表、滑動變阻器、開關和電源連接成了如圖甲所示的電路。請繼續完成實驗：
（1）閉合開關前，檢查電路。小蘭發現有接線錯誤，且只需要改接一根導線就可以，請?jiān)诮渝e的導線上打“×”并畫線把它改到正確的位置上_______。
（2）之后，小蘭測得的實驗數據如表所示。請?jiān)趫D乙的坐標系中制定標度，把表中數據在坐標系中描點，畫出電流與電壓的關系圖線______，得到電阻一定時電流與電壓的關系。
（3）從描點得到的圖中可以看出，有一組數據是明顯錯誤的。這組數據序號是_______。
四、計算題
14. 如圖所示，電源電壓保持不變，定值電阻R1、R2的阻值分別為10Ω、40Ω。當開關S1、S2均閉合時，電流表示數為0.5A。求：
（1）電源電壓；
（2）僅閉合開關S1時，電流表的示數。
15. 如圖所示的電路中電源電壓為6V，且電源電壓不變，當S1、S2斷開，S3閉合時，電流表的示數為0.3A，S1斷開，S2、S3閉合時，電流表的示數為0.9A，求：
(1)電阻R1的阻值為多少？
(2)R2的阻值為多少？
(3)S2、S3斷開，S1閉合時，R2兩端電壓為多少？
16. 如圖所示，，，當閉合斷開時，電流表的示數為0.2A。求、都閉合時，電流表和電壓表的示數分別為多少？
17. 在圖所示的電路中，電源電壓恒定不變，R1的阻值為30歐，變阻器R2上標有“20Ω 2A”字樣。將變阻器R2的滑片P移到某一位置后，閉合電鍵S，通過R1的電流為0.2安，電流表A2的示數為如圖所示。求：
（1）電源電壓U；
（2）通過電阻R2的電流；
（3）繼續移動滑動變阻器R2滑片P，則電流表A2示數的最大變化量 。
一、單選題
（2021·海南·統考中考真題）
18. 如圖所示的電路，電源電壓和燈泡L的電阻不變，閉合開關S，將滑片P向右移動時（ ）
A. 電壓表示數變小，電流表示數變小
B. 電壓表示數變小，電流表示數變大
C. 電壓表示數變大，電流表示數變大
D. 電壓表示數變大，電流表示數變小
（2022·北京·統考中考真題）
19. 圖所示的電路中，電阻阻值R1U2B. U1I2D. I1=I2
（2022·湖北荊州·統考中考真題）
20. 在進行“探究串聯電路電壓特點”實驗時，某同學設計的電路如圖所示。對于實驗過程中出現的現象及分析正確的是（ ）
A. 如果只有燈泡L1斷路，則開關閉合后電壓表示數為零
B. 如果只有燈泡L2斷路，則開關閉合后電壓表示數為零
C. 開關閉合后，如果燈泡L2不亮、L1亮，一定是燈泡L2斷路
D. 開關閉合后，如果電壓表示數為電源電壓，一定是燈泡L2短路
（2022·四川巴中·中考真題）
21. 如圖所示，電源電壓保持不變，開關S閉合后，把滑動變阻器滑片P向左移動時，電路中電流表示數變化情況（ ）
A. 電流表A1示數變小，電流表A2示數變大
B. 電流表A1示數變大，電流表A2示數變小
C 電流表A1示數變大，電流表A2示數變大
D. 電流表A1示數變小，電流表A2示數變小
（2023·山西·統考中考真題）
22. 小偉給學校勞動實踐基地的蔬菜大棚設計了一個測量空氣濕度的電路圖，如圖甲所示。電源電壓恒為6V，定值電阻的阻值為20Ω，濕敏電阻R的阻值隨空氣濕度H的變化關系圖乙所示。下列分析正確的是（ ）

A. 空氣濕度越大，濕敏電阻R的阻值越大
B. 空氣濕度越大，電壓表示數越小
C. 當空氣濕度為40%時，電壓表的示數為3.6V
D. 當電路中電流為0.15A時，空氣濕度為50%
二、多選題
（2022·湖南衡陽·統考中考真題）
23. 喜歡學習物理的小陳，根據所學的物理知識，設計了如圖所示的電路圖，按照電路圖連接好電路。電源電壓不變，閉合開關S后，當他把滑動變阻器的滑片P由中點向右移動時，下列說法正確的是（ ）
A. 滑動變阻器的電阻變大，燈泡變暗
B. 電流表的示數變小，燈泡亮度不變
C. 滑動變阻器的電阻變大，它兩端的電壓不變
D. 電流表的示數變大，電路中的總電阻變大
三、填空題
（2022·安徽·統考中考真題）
24. 如圖所示，電源電壓保持不變，電阻R1=15Ω，閉合開關S，電流表A1的示數為0.8A， 電流表A的示數為1.2A，則電阻 R2=______Ω。
（2022·黑龍江牡丹江·統考中考真題）
25. 如圖所示，電源電壓4.5V保持不變，電壓表選擇“0～3V”量程，電流表選擇“0～0.6A”量程，電阻R1阻值為10Ω，滑動變阻器R2規格為“20Ω 1A”，閉合開關S，移動滑片P的過程中，電路中的最大電流為________。
（2023·四川內江·統考中考真題）
26. 有一只小燈泡上標有“3.6V 0.3A”字樣，燈泡正常發光時的電流是________A。如果我們只有電壓為6V的電源，要使小燈泡正常發光，需要串聯一個________Ω的電阻。
（2022·四川內江·統考中考真題）
27. 如圖甲所示的電路中，電源電壓恒定，R1、R2是定值電阻，R3是滑動變阻器。閉合開關S，將滑動變阻器的滑片P由a端移到b端，兩電壓表示數隨電流表示數變化的關系如圖乙所示，則______ （“AB”或“BC”）段是電壓表示V2數變化的圖像，電源電壓為______ V。
四、實驗題
（2022·湖南永州·統考中考真題）
28. 某物理興趣小組用如甲所示電路圖測量定值電阻的阻值。
（1）根據圖甲所示的電路圖，進行實物連線如圖乙所示，在該實物連線中，電流表上還有一個接線柱沒有與其它元件連接，請你用筆畫線代替導線，將圖乙的實物連線連接完整；___________
（2）某次測量時，電壓表、電流表的指針位置如圖丙所示，則電壓表讀數為 ___________V，電流表讀數為 ___________A，根據測量結果可計算出待測電阻的阻值為 ___________Ω；
（3）移動滑動變阻器滑片P，改變電壓表和電流表的示數，根據實驗測得的多組數據，求出電阻的平均值。多次測量求平均值的目的是 ___________。
A．減小實驗誤差 B.尋找普遍規律
（2023·寧夏·統考中考真題）
29. 在“探究電流與電壓的關系”實驗中，實驗小組用電壓表測得電源電壓為2.8V，并連接了如圖甲所示的部分電路：

（1）觀察圖甲，請指出電路連接過程中的不妥之處：______。
（2）改正后，請用筆畫線代替導線，在圖甲上完成剩余電路的連接（要求：向右移動滑動變阻器的滑片P，其阻值增大）______
（3）閉合開關后，觀察電壓表示數接近電源，電流表無示數出現該故障的原因是______。
（4）排除故障后開始測量，并將實驗數據記錄表中，當電壓表示數為2.0V時，電流表示數如圖所示：
（5）根據表中的實驗數據，得出的實驗結論是______；
（6）若要繼續完成探究電流與電阻的關系實驗，除了現有的實驗器材之外，還需要增加______。
五、計算題
（2022·福建·統考中考真題）
30. 如圖是一款攝像機自主啟動裝置的簡化電路圖，電源電壓恒為12V，RP是紅外線探測電阻，R是定值電阻，阻值為8Ω。當R兩端的電壓達到8V時，攝像機自主啟動拍攝。求：
（1）電路中的電流；
（2）RP的阻值。
（2023·天津·統考中考真題）
31. 如圖所示的電路，電源電壓為5V，四個定值電阻的阻值均為5Ω。請完成下列任務：
（1）畫出開關均斷開時的等效電路圖（只畫出電路中工作電阻的連接方式）；
（2）當開關均閉合時，求電流表的示數。

（2022·山東濱州·統考中考真題）
32. 如圖是某物理興趣小組，設計的簡易坐位體前屈測試儀的測試示意圖、簡化原理圖。在測試中，測試的同學向前推動測試儀的滑塊實際上是移動滑動變阻器的滑片，電壓表的示數用來反映被測試者的成績。電源電壓恒為6V，電壓表量程0~3V，電流表量程0~0.6A，滑動變阻器標有“15 1A”，滑片P每移動1cm，的電阻變化0.5，定值電阻。求：
（1）當滑片P位于最左端時，電流表的示數；
（2）某同學測試時，從最左端推動滑片P向右移動20cm，此時電壓表的示數；
（3）若既能保證電路各元件的安全，又能使滑片P移動到最右端，則選取R2時，其阻值不能小于多少？
（2022·貴州畢節·統考中考真題）
33. 如圖所示的電路，其中R1的阻值為15Ω，電源電壓保持6V不變，電流表的量程為0～0.6A，求：
（1）開關S閉合、S1斷開時，電流表的示數。
（2）開關S、S1都閉合時，保證電流表安全，電阻R2的最小阻值。
數據序號
1
2
3
4
5
6
電壓U/V
0.4
0.8
1.2
1.6
2.0
2.4
電流I/A
0.07
015
0.22
0.24
0.36
0.44
電壓U/V
1.0
1.5
2.0
2.5
電流I/A
0.10
0.15
0.25
第十七章 歐姆定律-基礎練
一、單選題
1. 如圖所示，電源兩端電壓保持不變，閉合開關S1和S2，電流表和電壓表都有示數；當只斷開開關S2時，下列判斷正確的是（ ）
A. 電流表示數變小，電壓表示數變大B. 電流表示數變小，電壓表示數變小
C. 電流表示數變大，電壓表示數變小D. 電流表示數變大，電壓表示數變大
【答案】B
【解析】
【詳解】開關S1和S2都閉合時，電阻R1被短接，所以電壓表測得是電源電壓，電流表測電路中的電流，當只斷開S2時，R1和R2串聯，電壓表只測R2的電壓，所以電壓表示數變小，電流表測電路中的電流，電路中的電阻變大，電源電源不變，根據公式得，電路中電流變小，電流表示數變小。
故選B。
2. 濟寧市教育局利用如圖所示的“坐位體前屈測試儀”對初中畢業生進行了身體柔韌性測試，測試者向前推動滑塊，滑塊被推動的距離越大，儀器的示數就越大。小希同學設計了如圖所示的四種電路，其中滑動變阻器的滑片向左滑動時，電表示數增大的電路是（ ）
A. B.
C. D.
【答案】A
【解析】
【詳解】A．電路為并聯電路，電流表測量干路上的電流，當滑片向左滑動時，滑動變阻器接入電路的阻值減小，電路中的總電阻減小，由
可知，電流表的示數增大，故A符合題意；
B．電路為并聯電路，電流表測量定值電阻的電流，由并聯電路中各支路獨立工作、互不影響可知，電流表的示數不變，故B不符合題意；
C．電路為串聯電路，電壓表測量電源電壓，當滑片向左滑動時，電壓表的示數不變，故C不符合題意；
D．電路為串聯電路，電壓表測量變阻器兩端的電壓，當滑片向左滑動時，滑動變阻器接入電路的電阻減小，由串聯電路的分壓規律可知，變阻器分得的電壓變小，即電壓表的示數變小，故D不符合題意。
故選A。
3. 如圖所示電路中，甲、乙兩處分別接入電流表或電壓表，當開關閉合后，下列接法中能使兩燈均發光的是（ ）
A. 甲、乙均接電壓表B. 甲、乙均接電流表
C. 甲接電流表、乙接電壓表D. 甲接電壓表、乙接電流表
【答案】C
【解析】
【詳解】AD．由圖可知，甲串聯在電中，若電壓表則電路開路，兩燈均不發光，故AD不符合題意；
B．由圖可知，乙與燈泡并聯，若乙為電流表，與其并聯的燈泡短路，不能發光，故B不符合題意；
C．甲與兩個燈泡串聯，為電流表，乙與燈泡并聯，乙為電壓表，該電路為串聯電路，甲測量電路中的電流，乙測量左邊燈泡兩端的電壓，故C符合題意。
故選C。
二、填空題
4. 定值電阻R1、R2的電流和電壓關系圖像如圖所示。當把R1、R2并聯在某一電路中時，兩電阻兩端的電壓之比U1∶U2=______，通過兩電阻的電流之比I1∶I2=______。
【答案】 ①. 1∶1 ②. 4∶1
【解析】
【分析】
【詳解】[1]當把R1、R2并聯在某一電路中時，根據并聯電路的電壓特點，兩電阻兩端的電壓相等，兩電阻兩端的電壓之比
[2]由圖像可知，當U1=U2=2V時，對應的電流I1=0.4A，I2=0.1A，由可得，兩電阻的阻值
則兩電阻的阻值之比
當把R1、R2并聯在某一電路中時，電壓之比為1∶1，通過兩電阻的電流之比
5. 如圖甲為濕度表的簡化工作原理圖，電源電壓恒為6V，定值電阻，R為濕敏電阻，其阻值R隨環境濕度RH的變化如圖乙所示，電壓表量程為“0~3V”，電流表量程為“0~0.6A”。閉合開關S，當電流表的示數為400mA時，濕敏電阻R的阻值為_________Ω；環境濕度為60%時，電流表的示數為_________A，電壓表的示數為_________V。
【答案】 ①. 10 ②. 0.48 ③. 2.4
【解析】
【詳解】[1]根據歐姆定律知，當電路中電流表的示數為400mA時電路的總電阻為
由串聯電路電阻的規律知電阻R的阻值為
[2][3]由右圖知當環境濕度為60%時電阻為7.5Ω，此時電路的電流為
R0兩端的電壓為
所以環境濕度為60%時，電流表的示數為0.48A，電壓表的示數為2.4V。
6. 如圖所示電路，電源電壓為4.5V，開關S閉合后，兩燈均發光，電壓表示數為2.5V，電流表示數為0.2A，則的電阻為______Ω。一段時間后，兩燈均熄滅，但電壓表有讀數且示數較大，電流表無讀數，則故障可能是______（選填“短路”“斷路”或“斷路”）。
【答案】 ①. 10 ②. L1斷路
【解析】
【詳解】[1][2]由題圖可知，閉合開關，L1與L2串聯，電壓表接在L1兩端，測量的是L1兩端的電壓。電流表測量電路中的電流，由歐姆定律得L2的電阻
通電一段時間后兩燈均熄滅且電流表無示數，可以初步判斷是電路中出現了斷路，電壓表有示數且示數較大，進一步說明是和電壓表并聯的L1斷路。
7. 如圖所示，這是某同學設計的壓力計內部電路原理圖。當閉合開關S，A板受到向下的壓力增大時，電壓表的示數將______，電流表的示數將______。（均選填“增大”或“減小”）
【答案】 ①. 增大 ②. 減小
【解析】
【詳解】[1][2]由電路圖可知，R1、R2串聯，電壓表測滑動變阻器兩端的電壓，電流表測電路中的電流；當閉合開關S，A板上受到的壓力F增大時，滑片下移，R2接入電路的電阻變大，電路中的總電阻變大，由可知，電路中的電流變小，即電流表的示數變小。由U＝IR可知，定值電阻R1兩端的電壓變小，根據串聯電路的電壓規律可得：U2＝U﹣U1，由此可知，總電壓不變，定值電阻兩端的電壓變小時，滑動變阻器兩端電壓變大，即電壓表示數增大。
8. 如圖所示，電源電壓U=3V保持不變，滑動變阻器R2的規格為“20Ω 1.5A”。當開關S閉合滑動變阻器滑片P位于A端時，電流表A的示數為0.3A，則定值電阻R1=______Ω。當開關S閉合時，滑動變阻器滑片P從A端移至B端的過程中，電壓表V的示數變化范圍是______V。
【答案】 ①. 10 ②. 3~1
【解析】
【詳解】[1]當開關S閉合滑動變阻器滑片P位于A端時，只有定值電阻接入電路，此時定值電阻的阻值為
[2]當開關S閉合時，滑動變阻器滑片P從A端時，電壓表測量電源電壓為3V，當滑動變阻器滑片P從A端移至B端的過程中，滑動變阻器全部接入，此時電路中的電流為
則此時電壓表的示數為
則滑動變阻器滑片P從A端移至B端的過程中，電壓表的范圍為3~1V。
9. 如圖甲，電源電壓不變，閉合S后，滑片P最右端移動到最左端的過程中，電壓表與電流表的變化關系圖像如圖乙所示滑動變阻器R的最大阻值為_______Ω，當滑動變阻器R的滑片P滑到中點時，電流表的示數為_______A。
【答案】 ①. 20 ②. 0.3
【解析】
【詳解】[1]由電路圖可知，當滑片P在最右端時滑變阻器全部接入，R0與R串聯，則電路中電阻最大，電流最小，由圖像可知此時電路中的電流I小=0.2A，R兩的電壓UR=4V，
根據歐姆定律可計算滑動變阻器R的最大阻值為
因串聯電路中總電壓等于各分電壓之和，串電路各處電流相等，所以電源的電壓
U=I小R0+UR=0.2A×R0+4V------------①
當滑片P在最左端時，滑動變阻器接入電路的電阻為0，電壓表示數為零，由圖像可知這時電路中電流最大為I大=0.6A，電源電壓即R0兩端的電壓，則
U=I大R0=0.6A×R0--------------②
解①②得
R0=10Ω，U=6V
[2]當滑動變阻器的滑片P在中點時，則滑動變阻器連入電路的阻值為10Ω，則電流表的示數為
三、實驗題
10. 在探究“導體中的電流與導體電阻的關系”實驗中，小剛已連接的部分實驗電路如圖所示。
（1）請你在答題卡上相應位置用筆畫線代替導線幫小剛完成實驗電路的連接；（ ）
（2）電路連接完成并檢查無誤后，小剛應先將滑動變阻器的滑片P滑到___________（選填“A”或“B”）端，然后再閉合開關；
（3）閉合開關后，小剛發現電壓表和電流表均沒有示數。此時實驗電路出現的故障可能是___________；
A．電流表處開路 B．定值電阻處開路
C．電壓表處開路 D．滑動變阻器處開路
（4）排除故障后，小剛重新進行實驗。閉合開關，調節滑動變阻器滑片P，讓電壓表的示數為2V，測得并記錄下電流值，斷開開關；用10Ω的定值電阻替換5Ω的定值電阻接入電路后，閉合開關，小剛接下來的操作是：___________，測得并記錄下電流值。
【答案】 ①. ②. B ③. AD ④. 調節滑動變阻器的滑片，讓電壓表的示數為2V
【解析】
【詳解】（1）[1]由題意可知，電流表的負接線柱與開關的左側相連，滑動變阻器的右側上端接線柱與電源的正極相連，如下圖：
（2）[2]為保護電路，在閉合開關S前，應使滑動變阻器的滑片P置于阻值最大處的B端。
（3）[3]A．如圖可知，若電流表開路，整個電路斷路，電流表和電壓表無示數，故A符合題意；
B．如圖可知，若定值電阻開路，電流表物示數，此時電壓表相當于測電源電壓，即電壓表有示數，故B不符合題意；
C．如圖所示，若電壓表開路，電壓表無示數，電流表與其他元件串聯，則電流表有示數，故C不符合題意；
D．如圖所示，若滑動變阻器開路，整個電路斷路，電壓表和電流表都沒有示數，故D符合題意。
故選AD。
（4）[4]探究電流與電阻的實驗中應控制電壓不變，即應保持電阻兩端的電壓不變，所以調節滑動變阻器的滑片，讓電壓表的示數為2V。
11. 小陽利用圖所示的電路測量小燈泡正常發光時的電阻，該小燈泡的額定電壓為 2. 5V。
（ 1 ）用筆畫線代替導線，將圖甲的電路連接完整______。
（ 2 ）閉合開關后，移動滑動變阻器的滑片，觀察到電壓表的示數如圖乙所示，為使小燈泡正常發光，滑片應向______端移動。
（ 3）小燈泡正常發光時，電流表示數如圖丙所示，電流表的示數為______A ，此時小燈泡的電阻阻值為______ Ω。
【答案】 ①. ②. A ③. 0.3 ④. 8.3
【解析】
【詳解】（1）[1] 為保護電路，連接電路時，開關應斷開，滑動變阻器按“一上一下”的原則串聯在電路中，如圖所示
（2）[2] 閉合開關后，移動滑動變阻器的滑片，電壓表如乙圖所示，量程為0～3V，分度值為0.1V，示數為2.0V，此時小燈泡兩端的電壓小于額定電壓2.5V，不能正常發光，為使小燈泡正常發光，應增大小燈泡兩端電壓到額定電壓2.5V，根據串聯電路的分壓原理，應減小滑動變阻器兩端電壓，滑片向A端移動，直至小燈泡正常發光，電壓表示數為2.5V。
（3）[3] 小燈泡正常發光時，電流表示數如圖丙所示，量程為0～0.6A，分度值為0.02A，示數為0.3A。
[4]由歐姆定律可知
12. 小南用圖甲所示的電路測量電阻Rx的阻值。
（1）連接電路時開關應______，滑動變阻器的滑片應移到最_____端；
（2）閉合開關，移動滑片，使電壓表示數為2.4 V，電流表示數如圖乙，其讀數為_______A，待測電阻的阻值為_______Ω；
（3）改變滑動變阻器滑片的位置，記錄幾組相應數據，多次測量目的是_______；
（4）如圖丙，小南按照老師的要求，設計了在缺少電壓表時，測量待測電阻Rx阻值的方案，R0為已知阻值的電阻。閉合開關，記錄電流表A1的示數為I1，電流表A2的示數為I2，請寫出待測電阻Rx表達式：Rx=______。
【答案】 ①. 斷開 ②. 右 ③. 0.24 ④. 10 ⑤. 求平均值減小誤差（或減小誤差） ⑥.
【解析】
【詳解】（1）[1]連接電路時，開關應處于斷開狀態。
[2]閉合開關前，滑動變阻器的滑片應移到阻值最大處，即最右端的位置。
（2）[3][4]電流表的示數如圖乙，電流表選用小量程，分度值為0.02A，電流為0.24A，由歐姆定律，則此電阻
（3）[5]改變幾次滑動變阻器滑片的位置，并記錄相應數據，從而得到多組數據，以便可以得到多組數據，通過取平均值來減小測量誤差。
（4）[6]由圖并可知，R0和Rx并聯，電流表A1測量通過Rx的電流，電流表A2測量通過R0的電流，由并聯電路各支路兩端電壓相等可得
所以待測電阻，Rx表達式為
13. 在探究電阻一定時電流與電壓關系的實驗中，小蘭同學把定值電阻、電流表、電壓表、滑動變阻器、開關和電源連接成了如圖甲所示的電路。請繼續完成實驗：
（1）閉合開關前，檢查電路。小蘭發現有接線錯誤，且只需要改接一根導線就可以，請?jiān)诮渝e的導線上打“×”并畫線把它改到正確的位置上_______。
（2）之后，小蘭測得的實驗數據如表所示。請?jiān)趫D乙的坐標系中制定標度，把表中數據在坐標系中描點，畫出電流與電壓的關系圖線______，得到電阻一定時電流與電壓的關系。
（3）從描點得到的圖中可以看出，有一組數據是明顯錯誤的。這組數據序號是_______。
【答案】 ①. ②. ③. 4
【解析】
【分析】
【詳解】（1）[1]要探究電阻一定時電流與電壓關系，應將電流變串聯接入電路測流過導體的電流，電壓表并聯在定值電阻兩端測其兩端電壓，如圖所示：
（2）[2]根據表中數據先在坐標紙上定合適的標度，然后描點，再連線，且當定值電阻兩端所加電壓為零時，流過電阻的電流也為零，如圖所示：
（3）[3]從描點得到的圖中可以看出，當導體的電阻一定時，流過導體的電流與導體兩端電壓成正比，圖像時一條過原點的傾斜直線，不滿足此規律的是表中第4組數據。
四、計算題
14. 如圖所示，電源電壓保持不變，定值電阻R1、R2的阻值分別為10Ω、40Ω。當開關S1、S2均閉合時，電流表示數為0.5A。求：
（1）電源電壓；
（2）僅閉合開關S1時，電流表的示數。
【答案】（1）5V；（2）
【解析】
【詳解】解：（1）當開關S1、S2均閉合時，電路中只有電阻R1接入電路.，此時根據公式U＝IR可知電源電壓為
U＝I1R1＝0.5A×10Ω＝5V
（2）當僅閉合開關S1時，此時電路中電阻R1、R2串聯，根據公式U＝IR變形可知電流表示數為
答：（1）電源電壓為5V。
（2）僅閉合開關S1時，電流表的示數為。
15. 如圖所示的電路中電源電壓為6V，且電源電壓不變，當S1、S2斷開，S3閉合時，電流表的示數為0.3A，S1斷開，S2、S3閉合時，電流表的示數為0.9A，求：
(1)電阻R1阻值為多少？
(2)R2的阻值為多少？
(3)S2、S3斷開，S1閉合時，R2兩端電壓為多少？
【答案】(1)20Ω；(2)10Ω；(3)2V
【解析】
【詳解】(1)當S1、S2斷開，S3閉合時，電路為R1的簡單電路，電流表測電路中的電流，電流表的示數為0.3A，根據歐姆定律可知，電阻R1的阻值為

(2)當S1斷開，S2、S3閉合時，兩電阻并聯，電流表測干路電流，干路電流為I=0.9A，因并聯電路中干路電流等于各支路電流之和，所以，通過R2的電流

因并聯電路中各支路兩端的電壓相等，所以R2的阻值
(3)當S1閉合，S2、S3斷開時，兩電阻串聯，因串聯電路中總電阻等于各分電阻之和，所以，電路中的電流
電阻R2兩端的電壓
答：(1)電阻R1的阻值為20Ω；
(2)R2的阻值為10Ω；
(3)S2、S3斷開，S1閉合時，R2兩端電壓為2V。
16. 如圖所示，，，當閉合斷開時，電流表的示數為0.2A。求、都閉合時，電流表和電壓表的示數分別為多少？
【答案】0.3A，3.6V
【解析】
【詳解】解：當閉合斷開時，R1與 R2串聯接入電路，由串聯電路中電阻特點得，電路總電阻
根據歐姆定律得，電源電壓
當、都閉合時，R2被短路，電路中只有R1，所以電壓表示數為電源電壓3.6V，根據歐姆定律得，電流表示數
答：電流表為電壓表的示數分別為0.3A和3.6V。
17. 在圖所示的電路中，電源電壓恒定不變，R1的阻值為30歐，變阻器R2上標有“20Ω 2A”字樣。將變阻器R2的滑片P移到某一位置后，閉合電鍵S，通過R1的電流為0.2安，電流表A2的示數為如圖所示。求：
（1）電源電壓U；
（2）通過電阻R2的電流；
（3）繼續移動滑動變阻器R2的滑片P，則電流表A2示數的最大變化量 。
【答案】（1）6V；（2）0.8A；（3）1.7A
【解析】
【詳解】解：（1）電流表A1測量電阻R1的電流，由于兩電阻并聯，那么電阻R1的電壓等于電源電壓，則電源電壓為
（2）電流表A2測量的是干路電流，干路電流大于任意一個支路的電流，故電流表A2的示數為如圖所示，A2不可能是0.2A，故選擇的是0~3A量程，故讀數為1A，則通過電阻R2的電流
（3）由于變阻器R2上標有“20Ω 2A”字樣，故經過滑動變阻器的最大電流為2A，此時電流表A2的示數為
由于電源電壓一定，當滑動變阻器的阻值最大時，通過滑動變阻器的電流最小，通過滑動變阻器的最小電流為
此時電流表A2的示數為
電流表A2示數的最大變化量
答：（1）電源電壓為6V；
（2）通過通過電阻R2的電流為0.8A；
（3）電流表A2示數的最大變化量為1.7A。
一、單選題
（2021·海南·統考中考真題）
18. 如圖所示的電路，電源電壓和燈泡L的電阻不變，閉合開關S，將滑片P向右移動時（ ）
A. 電壓表示數變小，電流表示數變小
B. 電壓表示數變小，電流表示數變大
C. 電壓表示數變大，電流表示數變大
D. 電壓表示數變大，電流表示數變小
【答案】D
【解析】
【分析】
【詳解】燈泡和變阻器串聯，電流表測電流，電壓表測變阻器電壓，將滑片P向右移動時，變阻器阻值增大，根據串聯分壓規律可知，變阻器分壓變大，電壓表示數變大，根據，燈泡電阻不變，總電阻變大，電流減小，故電流表示數變小，故ABC不符合題意，D符合題意
故選D。
（2022·北京·統考中考真題）
19. 圖所示的電路中，電阻阻值R1U2B. U1I2D. I1=I2
【答案】C
【解析】
【詳解】AB．由圖可知，兩電阻并聯，根據并聯電路電壓特點可知，U1=U2，故AB錯誤；
CD．兩電阻兩端的電壓相等，I1R1=I2R2，由于R1I2，故C正確，D錯誤。
故選C。
（2022·湖北荊州·統考中考真題）
20. 在進行“探究串聯電路電壓特點”實驗時，某同學設計的電路如圖所示。對于實驗過程中出現的現象及分析正確的是（ ）
A. 如果只有燈泡L1斷路，則開關閉合后電壓表示數為零
B. 如果只有燈泡L2斷路，則開關閉合后電壓表示數為零
C. 開關閉合后，如果燈泡L2不亮、L1亮，一定是燈泡L2斷路
D. 開關閉合后，如果電壓表示數為電源電壓，一定是燈泡L2短路
【答案】B
【解析】
【詳解】A．如果燈泡L1斷路，則電壓表將串聯在電路中，電壓表的示數接近于電源電壓，故A錯誤；
B．如果只有燈泡L2斷路，則電路中沒有電流通過，所以開關閉合后電壓表示數為零，故B正確；
C．開關閉合后，如果燈泡L2不亮、L1亮，一定是燈泡L2短路，如果燈泡L2斷路，則燈泡L1、L2都不亮，故C錯誤；
D．開關閉合后，如果電壓表示數為電源電壓，可能是燈泡L2短路，也可能是燈泡L1斷路，故D錯誤。
故選B。
（2022·四川巴中·中考真題）
21. 如圖所示，電源電壓保持不變，開關S閉合后，把滑動變阻器滑片P向左移動時，電路中電流表示數的變化情況（ ）
A. 電流表A1示數變小，電流表A2示數變大
B. 電流表A1示數變大，電流表A2示數變小
C. 電流表A1示數變大，電流表A2示數變大
D. 電流表A1示數變小，電流表A2示數變小
【答案】C
【解析】
【詳解】開關S閉合后，電阻R與滑動變阻器并聯，電流表A1測干路電流，電流表A2測通過滑動變阻器的電流，把滑動變阻器滑片P向左移動時，滑動變阻器接入電路的阻值變小，由可知，通過滑動變阻器的電流變大，即電流表A2示數變大，由于并聯電路中各用電器獨立工作，互不影響，所以流過電阻R的電流不變，并聯電路中干路電流等于各支路電流之和，所以電流表A1示數變大。故C符合題意，ABD不符合題意。
故選C。
（2023·山西·統考中考真題）
22. 小偉給學校勞動實踐基地的蔬菜大棚設計了一個測量空氣濕度的電路圖，如圖甲所示。電源電壓恒為6V，定值電阻的阻值為20Ω，濕敏電阻R的阻值隨空氣濕度H的變化關系圖乙所示。下列分析正確的是（ ）

A. 空氣濕度越大，濕敏電阻R的阻值越大
B. 空氣濕度越大，電壓表示數越小
C. 當空氣濕度為40%時，電壓表的示數為3.6V
D. 當電路中電流為0.15A時，空氣濕度為50%
【答案】D
【解析】
【詳解】AB．由圖乙可知，空氣濕度越大，濕敏電阻越??；由電路圖可知，R0與濕敏電阻串聯，根據串聯電路的分壓作用，濕敏電阻的阻值變小，它兩端的電壓變小，則R0兩端的電壓變大，即電壓表的示數變大。故AB錯誤；
C．當空氣濕度為40%時，濕敏電阻為30Ω，電路總電流為
電壓表的示數為
故C錯誤；
D．當電路中電流為0.15A時，電路的總電阻
則濕敏電阻的阻值為
由圖像乙可知空氣濕度為50%，故D正確。
故選D。
二、多選題
（2022·湖南衡陽·統考中考真題）
23. 喜歡學習物理的小陳，根據所學的物理知識，設計了如圖所示的電路圖，按照電路圖連接好電路。電源電壓不變，閉合開關S后，當他把滑動變阻器的滑片P由中點向右移動時，下列說法正確的是（ ）
A. 滑動變阻器的電阻變大，燈泡變暗
B. 電流表的示數變小，燈泡亮度不變
C. 滑動變阻器的電阻變大，它兩端的電壓不變
D. 電流表的示數變大，電路中的總電阻變大
【答案】BC
【解析】
【詳解】A．由圖可知，燈泡L和變阻器R并聯，電流表測量干路中的電流?；瑒幼冏杵鞯幕琍由中點向右移動時，變阻器連入電路的電阻變大，并聯電路中各個支路的用電器互不影響，所以燈泡亮度不變，故A錯誤；
BD．滑動變阻器的滑片P由中點向右移動時，變阻器連入電路的電阻變大，由電阻的并聯關系可知電路的總電阻變大，由可知電路的總電流變小，即電流表的示數變小，由并聯電路的特點可知燈泡的亮度不變，故B正確，D錯誤；
C．滑動變阻器的滑片P由中點向右移動時，變阻器連入電路的電阻變大，并聯電路中各個支路的電壓都等于電源電壓，變阻器兩端的電壓不變，故C正確。
故選BC。
三、填空題
（2022·安徽·統考中考真題）
24. 如圖所示，電源電壓保持不變，電阻R1=15Ω，閉合開關S，電流表A1的示數為0.8A， 電流表A的示數為1.2A，則電阻 R2=______Ω。
【答案】30
【解析】
【詳解】由圖可知，閉合開關S，R1和R2并聯，電流表A測量干路電流，電流表A1測量R1的電流。根據歐姆定律可得R1兩端的電壓為
U1=I1R1=0.8A×15Ω=12V
根據并聯電路電壓關系，R2兩端電壓
U2=U1=12V
根據并聯電路電流特點，通過R2的電流
I2=I-I1=1.2A-0.8A=0.4A
則
（2022·黑龍江牡丹江·統考中考真題）
25. 如圖所示，電源電壓4.5V保持不變，電壓表選擇“0～3V”量程，電流表選擇“0～0.6A”量程，電阻R1阻值為10Ω，滑動變阻器R2規格為“20Ω 1A”，閉合開關S，移動滑片P的過程中，電路中的最大電流為________。
【答案】0.3A
【解析】
【詳解】由于電阻R1與滑動變阻器R2串聯，當電路的電流最大，電壓表的示數，即電阻R1兩端的電壓U1也達到最大，U1最大為3V， R1阻值為10Ω，所以電路中的最大電流為
（2023·四川內江·統考中考真題）
26. 有一只小燈泡上標有“3.6V 0.3A”字樣，燈泡正常發光時的電流是________A。如果我們只有電壓為6V的電源，要使小燈泡正常發光，需要串聯一個________Ω的電阻。
【答案】 ①. 0.3 ②. 8
【解析】
【詳解】[1] 小燈泡上標有“3.6V 0.3A”字樣，燈泡正常發光時的電流為0.3A。
[2]電源電壓為6V，要使小燈泡正常發光，則要使小燈泡兩端的電壓為3.6V，此時通過小燈泡的電流為0.3A，根據串聯電路電壓、電流關系，串聯電阻兩端的電壓
通過串聯電路的電流為0.3A，由歐姆定律得，需要串聯的電阻
（2022·四川內江·統考中考真題）
27. 如圖甲所示的電路中，電源電壓恒定，R1、R2是定值電阻，R3是滑動變阻器。閉合開關S，將滑動變阻器的滑片P由a端移到b端，兩電壓表示數隨電流表示數變化的關系如圖乙所示，則______ （“AB”或“BC”）段是電壓表示V2數變化的圖像，電源電壓為______ V。
【答案】 ①. BC ②. 12
【解析】
【詳解】[1]由電路圖可知，三個電阻串聯，電壓表V1測R2、R3的總電壓，電壓表V2測定值電阻R2的電壓，閉合開關S，將滑動變阻器的滑片P由a端移到b端，滑動變阻器電阻連入電路的阻值變大，電路中電流變小，電阻R2電壓隨著電流變小，電壓也變小，則BC段是電壓表示V2數變化的圖像。
[2]當滑片在a端時，電源電壓為
U=4.8V+0.6A×R1①
當滑片在b端時，電源電壓為
U=9.6V+0.2A×R1②
聯立①②得
U=12V
四、實驗題
（2022·湖南永州·統考中考真題）
28. 某物理興趣小組用如甲所示電路圖測量定值電阻的阻值。
（1）根據圖甲所示的電路圖，進行實物連線如圖乙所示，在該實物連線中，電流表上還有一個接線柱沒有與其它元件連接，請你用筆畫線代替導線，將圖乙的實物連線連接完整；___________
（2）某次測量時，電壓表、電流表的指針位置如圖丙所示，則電壓表讀數為 ___________V，電流表讀數為 ___________A，根據測量結果可計算出待測電阻的阻值為 ___________Ω；
（3）移動滑動變阻器滑片P，改變電壓表和電流表的示數，根據實驗測得的多組數據，求出電阻的平均值。多次測量求平均值的目的是 ___________。
A．減小實驗誤差 B.尋找普遍規律
【答案】 ①. ②. 2 ③. 0.4 ④. 5 ⑤. A
【解析】
【詳解】（1）[1]由圖甲的電路圖可知，電流表與滑動變阻器串聯，滑動變阻器按照“一上一下”的接法，在上面兩個接線柱上選擇一個與電流表的負接線柱相連，如圖所示：
（2）[2]如圖丙所示，電壓表選用小量程，分度值0.1V，根據指針?biāo)谖恢每傻秒妷罕淼氖緮?shù)為2V。
[3]如圖丙所示，電流表選用小量程，分度值0.02A，根據指針?biāo)谖恢每傻秒娏鞅淼氖緮?shù)為0.4A。
[4]因?yàn)殡妷罕淼氖緮?shù)為2V，電流表的示數為0.4A，根據歐姆定律可得待測電阻的阻值為
（3）[5] 用伏安法測量定值電阻的阻值，進行多次測量的目的是求平均值，減小誤差。
故選A。
（2023·寧夏·統考中考真題）
29. 在“探究電流與電壓的關系”實驗中，實驗小組用電壓表測得電源電壓為2.8V，并連接了如圖甲所示的部分電路：

（1）觀察圖甲，請指出電路連接過程中的不妥之處：______。
（2）改正后，請用筆畫線代替導線，在圖甲上完成剩余電路的連接（要求：向右移動滑動變阻器的滑片P，其阻值增大）______
（3）閉合開關后，觀察電壓表示數接近電源，電流表無示數出現該故障的原因是______。
（4）排除故障后開始測量，并將實驗數據記錄表中，當電壓表示數2.0V時，電流表示數如圖所示：
（5）根據表中的實驗數據，得出的實驗結論是______；
（6）若要繼續完成探究電流與電阻的關系實驗，除了現有的實驗器材之外，還需要增加______。
【答案】 ①. 連接電路時開關沒有斷開 ②. ③. 定值電阻斷路 ④. 在電阻一定時, 通過導體的電流與導體兩端的電壓成正比 ⑤. 兩個阻值不同的定值電阻
【解析】
【詳解】（1）[1]為了保護電路，連接電路時開關應該斷開；由圖甲可知，電路連接過程中的不妥之處：連接電路時開關沒有斷開。
（2）[2]向右移動滑動變阻器的滑片P，其阻值增大，故滑動變阻器選用左下接線柱與開關串聯在電路中，如下圖所示：

（3）[3]閉合開關后，觀察到電流表無示數，說明電路可能斷路，電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了，即出現該故障的原因是定值電阻斷路。
（5）[4]如圖乙可知，電流表選用0～0.6A量程，分度值0.02A，其示數為0.20A；由表中數據可知，當定值電阻兩端電壓與通過定值電阻的電流的比值為定值，故可得出的實驗結論是：在電阻一定時，通過導體的電流與導體兩端的電壓成正比。
（6）[5]在探究電流與電阻的關系的實驗中，應控制定值電阻兩端電壓不變，更換不同阻值的定值電阻，故除了現有的實驗器材之外，還需增加兩個阻值不同的定值電阻。
五、計算題
（2022·福建·統考中考真題）
30. 如圖是一款攝像機自主啟動裝置的簡化電路圖，電源電壓恒為12V，RP是紅外線探測電阻，R是定值電阻，阻值為8Ω。當R兩端的電壓達到8V時，攝像機自主啟動拍攝。求：
（1）電路中的電流；
（2）RP的阻值。
【答案】（1）1A；（2）4Ω
【解析】
【詳解】解：（1）根據得，電路中的電流
（2）兩端的電壓
的阻值
答：（1）電路中的電流是1A；
（2）RP阻值是4Ω。
（2023·天津·統考中考真題）
31. 如圖所示的電路，電源電壓為5V，四個定值電阻的阻值均為5Ω。請完成下列任務：
（1）畫出開關均斷開時的等效電路圖（只畫出電路中工作電阻的連接方式）；
（2）當開關均閉合時，求電流表的示數。

【答案】（1） ；（2）2A
【解析】
【詳解】解：（1）由圖可知，開關均斷開時，電阻只有R1與R2串聯接入電路中，電流表也接入串聯電路，所以此時等效電路圖為：

（2） 當開關均閉合時，R2與R4被短路了，R1與R3并聯接入電路中，電流表在干路上，所以經過R1的電流為
經過R3的電流為
所以電流表的示數為
答：（1）等效電路圖為：

（2）電流表的示數為2A。
（2022·山東濱州·統考中考真題）
32. 如圖是某物理興趣小組，設計的簡易坐位體前屈測試儀的測試示意圖、簡化原理圖。在測試中，測試的同學向前推動測試儀的滑塊實際上是移動滑動變阻器的滑片，電壓表的示數用來反映被測試者的成績。電源電壓恒為6V，電壓表量程0~3V，電流表量程0~0.6A，滑動變阻器標有“15 1A”，滑片P每移動1cm，的電阻變化0.5，定值電阻。求：
（1）當滑片P位于最左端時，電流表的示數；
（2）某同學測試時，從最左端推動滑片P向右移動20cm，此時電壓表的示數；
（3）若既能保證電路各元件的安全，又能使滑片P移動到最右端，則選取R2時，其阻值不能小于多少？
【答案】（1）0.3A；（2）2V；（3）15Ω
【解析】
【詳解】解：（1）當滑片P位于最左端時，只有R2接入電路，電流表的示數
（2）某同學測試時，從最左端推動滑片P向右移動20cm，滑動變阻器的接入的阻值為
此時總電阻為
電路中的電流為
電壓表的示數為
（3）若既能保證電路各元件的安全，要求滑片P移動到最右端，此時滑動變阻器的接入的阻值最大，最大值為15Ω，根據串聯分壓，電阻越大，其兩端的電壓也越大，而根據電壓表的量程可知，電壓表的最大示數為3V，則電阻R2最小分擔3V，根據串聯分壓，此時R2兩端的電壓是最小值，那么R2的阻值也是最小值，故電阻R2的最小值為15Ω。
答：（1）當滑片P位于最左端時，電流表的示數為0.3A；
（2）某同學測試時，從最左端推動滑片P向右移動20cm，此時電壓表的示數為2V；
（3）若既能保證電路各元件的安全，又能使滑片P移動到最右端，則選取R2時，其阻值不能小于15Ω。
（2022·貴州畢節·統考中考真題）
33. 如圖所示的電路，其中R1的阻值為15Ω，電源電壓保持6V不變，電流表的量程為0～0.6A，求：
（1）開關S閉合、S1斷開時，電流表的示數。
（2）開關S、S1都閉合時，保證電流表安全，電阻R2的最小阻值。
【答案】（1）0.4A；（2）30Ω
【解析】
【詳解】解：（1）由圖可知，開關S閉合、S1斷開時，只有R1工作，電流表測量的是通過R1的電流，通過R1的電流為
即電流表示數為0.4A。
（2）開關S、S1都閉合時，R1、R2并聯，根據電流表量程可知，干路的總電流最大為0.6A，根據并聯電路的電流特點可知，通過電阻R2的最大電流為
根據并聯電路的電壓特點可知，R2兩端的電壓為
U2＝U＝6V
由歐姆定律可知，R2的最小阻值為
答：（1）開關S閉合、S1斷開時，電流表的示數為0.4A；
（2）開關S、S1都閉合時，保證電流表安全，電阻R2的最小阻值為30Ω。數據序號
1
2
3
4
5
6
電壓U/V
0.4
0.8
1.2
1.6
2.0
2.4
電流I/A
0.07
0.15
0.22
0.24
0.36
0.44
電壓U/V
1.0
1.5
2.0
2.5
電流I/A
0.10
0.15
0.25
