教科版（2024）九年級下冊1 家用電器優秀同步達標檢測題

這是一份教科版（2024）九年級下冊1 家用電器優秀同步達標檢測題，共12頁。試卷主要包含了單選題，多選題，填空題，作圖題，實驗題，綜合題等內容，歡迎下載使用。

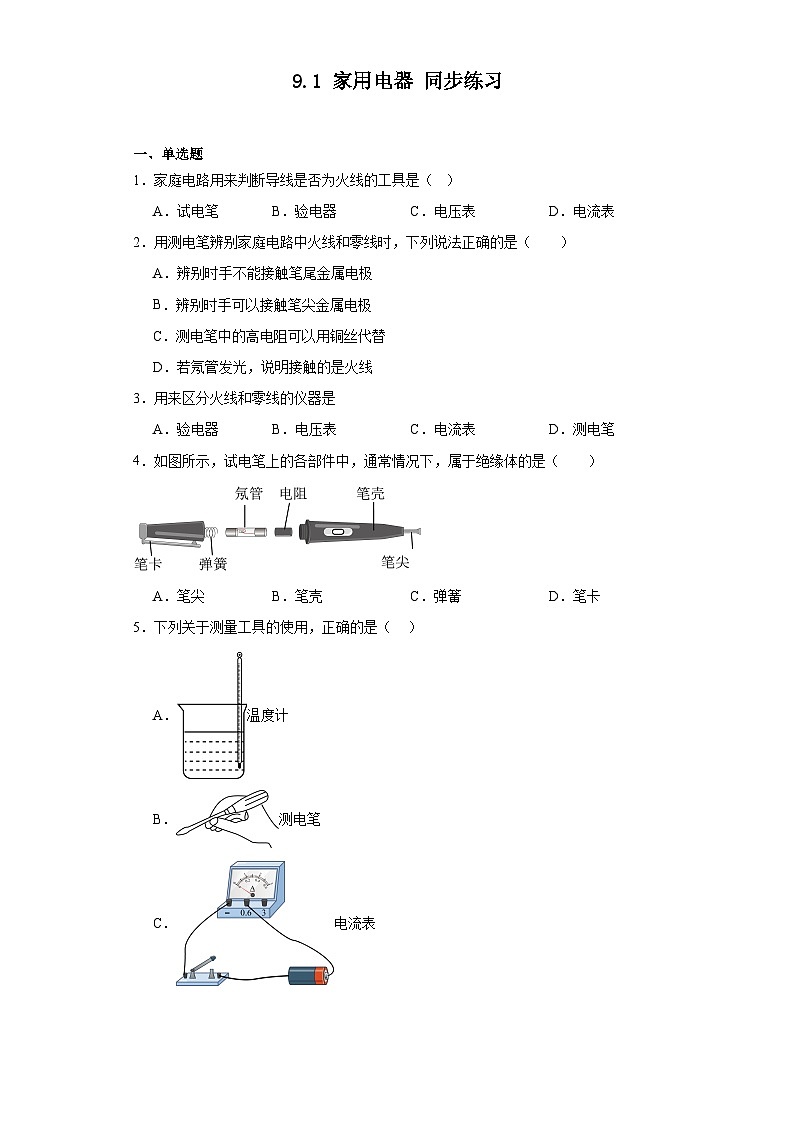

一、單選題
1．家庭電路用來判斷導線是否為火線的工具是（ ）
A．試電筆B．驗電器C．電壓表D．電流表
2．用測電筆辨別家庭電路中火線和零線時，下列說法正確的是（ ）
A．辨別時手不能接觸筆尾金屬電極
B．辨別時手可以接觸筆尖金屬電極
C．測電筆中的高電阻可以用銅絲代替
D．若氖管發光，說明接觸的是火線
3．用來區分火線和零線的儀器是
A．驗電器 B．電壓表C．電流表 D．測電筆
4．如圖所示，試電筆上的各部件中，通常情況下，屬于絕緣體的是（ ）
A．筆尖B．筆殼C．彈簧D．筆卡
5．下列關于測量工具的使用，正確的是（ ）
A．溫度計
B．測電筆
C．電流表
D．電壓表

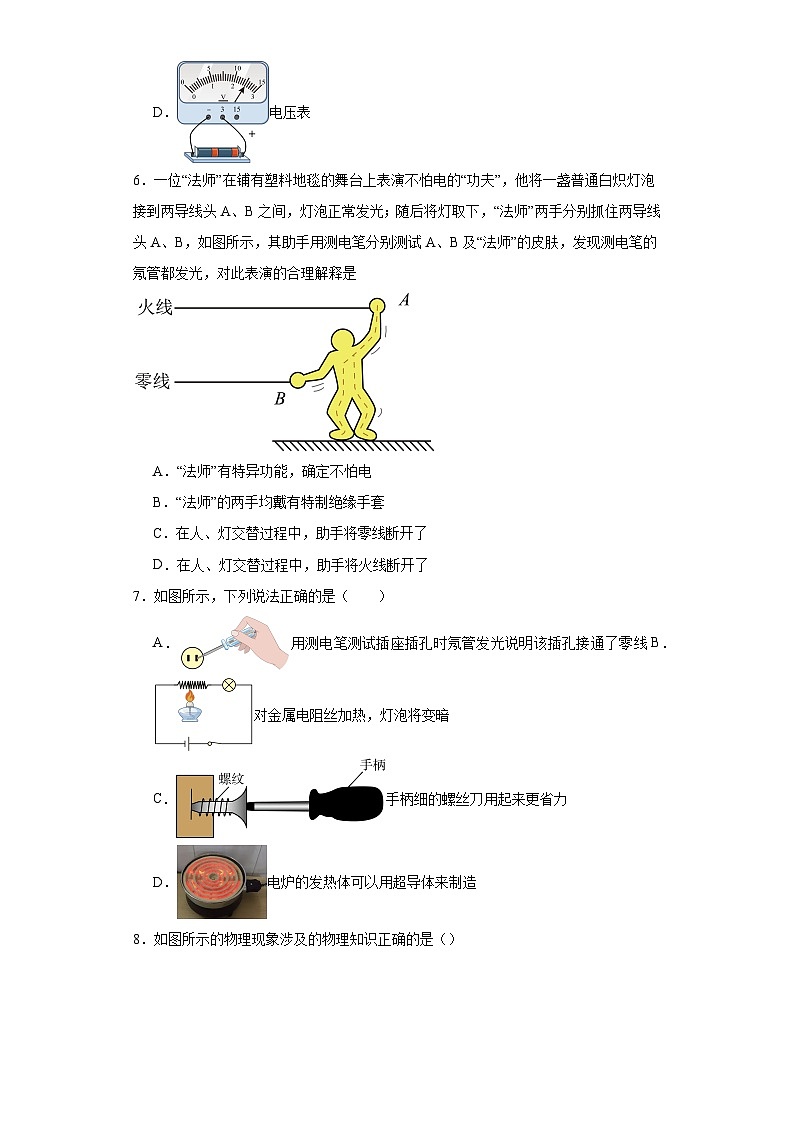

6．一位“法師”在鋪有塑料地毯的舞臺上表演不怕電的“功夫”，他將一盞普通白熾燈泡接到兩導線頭A、B之間，燈泡正常發光；隨后將燈取下，“法師”兩手分別抓住兩導線頭A、B，如圖所示，其助手用測電筆分別測試A、B及“法師”的皮膚，發現測電筆的氖管都發光，對此表演的合理解釋是

A．“法師”有特異功能，確定不怕電
B．“法師”的兩手均戴有特制絕緣手套
C．在人、燈交替過程中，助手將零線斷開了
D．在人、燈交替過程中，助手將火線斷開了
7．如圖所示，下列說法正確的是（ ）
A．用測電筆測試插座插孔時氖管發光說明該插孔接通了零線B．對金屬電阻絲加熱，燈泡將變暗
C．手柄細的螺絲刀用起來更省力D．電爐的發熱體可以用超導體來制造

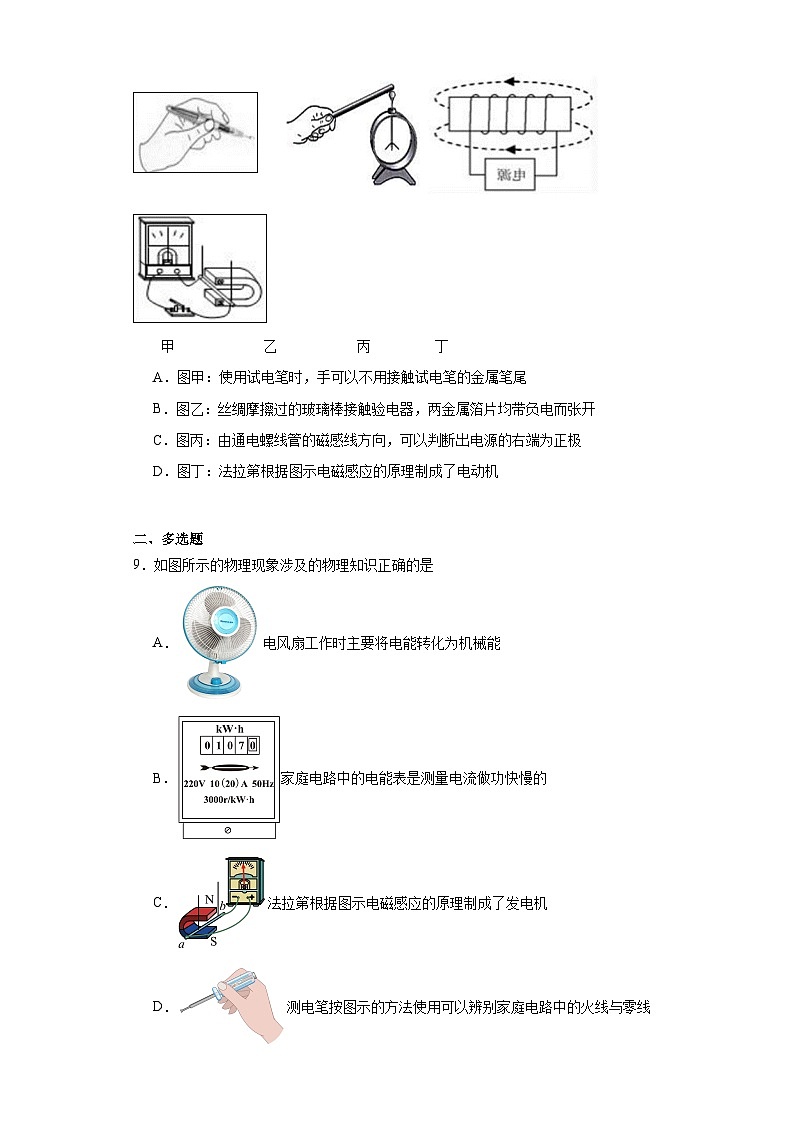

8．如圖所示的物理現象涉及的物理知識正確的是（）

甲 乙 丙 丁
A．圖甲：使用試電筆時，手可以不用接觸試電筆的金屬筆尾
B．圖乙：絲綢摩擦過的玻璃棒接觸驗電器，兩金屬箔片均帶負電而張開
C．圖丙：由通電螺線管的磁感線方向，可以判斷出電源的右端為正極
D．圖?。悍ɡ诟鶕?jù)圖示電磁感應的原理制成了電動機
二、多選題
9．如圖所示的物理現象涉及的物理知識正確的是
A．電風扇工作時主要將電能轉化為機械能
B．家庭電路中的電能表是測量電流做功快慢的
C．法拉第根據圖示電磁感應的原理制成了發電機D．測電筆按圖示的方法使用可以辨別家庭電路中的火線與零線
10．如圖所示的物理現象涉及的物理知識正確的是（ ）
A．如圖所示的電風扇工作時主要將電能轉化為機械能
B．如圖所示的電能表是測量電流做功多少的儀表
C．法拉第根據如圖所示的電磁感應原理制成了電動機
D．測電筆按如圖所示的方法使用可以辨別火線與零線
三、填空題
11．為了安全用電，家庭電路中的空氣開關應裝在火線上?？諝忾_關“跳閘”后，受它控制的電路處于 （選填“短路”“斷路”或“通路”）狀態；驗電筆 （選填“能”或“不能”）區分零線與接地線。
12．(1)圖中電能表的示數為 kW·h。
(2)下圖所示試電筆的使用方法正確的是 （選填“甲”或“乙”）。
13．大量事實表明不高于 V的電壓才是安全電壓；如圖所示中正確使用試電筆的是 圖。
14．如圖所示是某同學家中燒水時的電水壺的接線示意圖．電水壺在正常工作情況下，“L”和“N”兩根導線之間的電壓為 V；若用試電筆去接觸“L”和“N”兩根導線，其中，能使試電筆內的氖管發光的是標有 (填“L”或“N”)的導線．
15．一個完整的電路由 提供電能的、 控制電路通斷的、 消耗電能的裝置，以及提供電流路徑的 組成．
16．如圖所示，人們用測電筆辨別 和零線的兩種使用方法中，正確的是 。
四、作圖題
17．運用知識解決問題
畫出下圖所示的并聯電路的電器圖．
五、實驗題
18．如圖所示，測電筆的筆尖金屬體接觸火線時氖管會發光，正確使用測電筆的方法是圖 ；家庭電路中電流過大的原因可能是電路發生短路或過載；所以保險絲應該使用電阻率較 （選填“大”或“小”）、熔點比較低的材料制作。
19．（1）如圖所示為釣魚竿釣魚的示意圖．O為支點， F1表示作用在魚竿上的動力，請在圖中作出F1的力臂l1和阻力F2的示意圖．
（2）如圖所示，利用滑輪組勻速提升重物，要求使用時最省力．請完成該滑輪組的繞法．
（3）用筆畫線代替導線完成圖中電路的實物連接．要求：兩燈并聯，開關控制整個電路，電流表測量通過L1、L2的總電流，導線不能交叉．2
六、綜合題
20．如圖所示是檢測家庭電路火線、零線的測電筆，其正確的使用方法是圖 。請在圖丙中將開關和燈泡的符號正確填入電路中的虛線框內 。
參考答案：
1．A
【詳解】A．試電筆的用途是辨別家庭電路中的火線和零線的，故A符合題意；
B．驗電器是檢驗物體是否帶電的儀器，故B不符合題意；
C．電壓表是測量電壓的，故C不符合題意；
D．電流表是測量電流的，故D不符合題意。
故選A。
2．D
【詳解】AB．用測電筆辨別時，手不能接觸筆尖金屬體（否則可能會觸電），但必須接觸筆尾金屬體，使電源和大地之間形成通路，這樣才能正確辨別火線和零線，故AB錯誤；
C．在使用測電筆時，測電筆的高值電阻和人串聯在火線和大地之間，加在兩者之間的電壓是220V，此時測電筆的高值電阻分擔的電壓很大，人體分擔的電壓很小，通過人體的電流很小，氖管發光，不會發生觸電事故，而銅絲的電阻很小，不能起到保護人體安全的作用，所以不能用銅絲代替測電筆中的高電阻，故C錯誤；
D．用測電筆辨別火線和零線時，若氖管發光，說明接觸的是火線，故D正確。
故選D。
3．D
【詳解】A. 驗電器是檢驗物體是否帶電的儀器，不符合題意．
B. 電壓表是測量電壓的，不符合題意．
C. 電流表是測量電流的，不符合題意．
D. 測電筆的用途是辨別家庭電路中的火線和零線的．符合題意．
故選D.
4．B
【詳解】ACD．驗電筆使用時，電流通過筆尖、氖管、彈簧、筆卡、人體進入大地，則筆尖、彈簧、筆卡都是導體，故ACD不符合題意；
B．筆殼不容易導電，是絕緣體，故B符合題意。
故選B。
5．D
【詳解】A．測量液體溫度時，溫度計的玻璃泡不能接觸容器底或壁，故A錯誤；
B．測電筆使用時，筆尖接觸火線，手與筆尾金屬體接觸，氖泡才能發光，故B錯誤；
C．電流表電阻很小，不能直接串聯在電源兩極測電流，容易導致電源短路及電流表損壞，故C錯誤；
D．兩節干電池組成的電源電壓為3V，電壓表選擇0~3V量程，電壓表正接線柱連接電源正極，負接線柱連接電源負極。故D正確。
故選D。
6．C
【分析】（1）使用測電筆時，手要接觸筆尾金屬體，筆尖金屬體接觸電線，氖管發光的是火線；
（2）只有當人體通過的電流達到一定值時，才會發生觸電事故。
【詳解】用測電筆接觸“法師”，氖管發光說明此時“法師”身體帶電，而他沒有觸電，是因為把零線斷開后，加之舞臺上鋪有塑料地毯，電流無法形成回路，所以選項C解釋正確；
故選：C。
7．B
【詳解】A．測電筆的作用是辨別火線和零線。用測電筆測試插座插孔時氖管發光說明該插孔接通了火線。故A錯誤；
B．對金屬電阻絲加熱時，電阻絲的溫度升高，其阻值變大，由歐姆定律可知，電路的電流變小，則燈泡變暗。故B正確；
C．螺絲刀擰螺絲時相當于輪軸，可以看成是變形的杠桿，當手柄越細時，動力臂越小，在阻力和阻力臂一定的情況下，動力越大，因此更費力。故C錯誤；
D．超導體的電阻為0，當電流通過時，不會產生電流的熱效應，不能產生熱量，因此不能做電爐的發熱體。故D錯誤。
故選B。
8．C
【詳解】A. 使用試電筆時，手必須接觸試電筆的金屬筆尾，故A錯誤；B. 絲綢摩擦過的玻璃棒因失去電子而帶正電，當用它接觸驗電器的金屬球時，金屬箔上的一部分電子會通過金屬桿金屬球轉移到玻璃棒上，兩金屬箔片因缺少電子帶上正電而張開，故B錯誤；C. 由磁感線方向可以判斷出通電螺線管的左端為S極，右端為N極，然后根據安培定則可知電源的右端為正極，故C正確；D. 法拉第根據電磁感應的原理制成了發電機，故D錯誤．故選C.
9．AC
【詳解】A．電風扇工作時，消耗了電能，得到了機械能，因此將電能轉化為了機械能；故A正確；
B．電能表是測量家庭電路消耗電能多少的儀表；故B錯誤；
C．圖中沒有電源，是發電機的原理圖，法拉第根據圖示電磁感應的原理制成了發電機；故C正確；
D．使用測電筆時，手必須接觸筆尾金屬體，筆尖接觸導線，氖管發光，導線是火線；氖管不發光的是零線，故D錯誤．
10．AB
【詳解】A．電風扇工作時，消耗了電能，得到了機械能，即將電能轉化為了機械能，故A正確；
B．電能表是測量家庭電路消耗電能多少的儀表，也就是測量電流做功的儀表，故B正確；
C．法拉第根據圖示電磁感應的原理制成了發電機，故C錯誤；
D．使用測電筆時，手必須接觸筆尾金屬體，筆尖接觸導線，氖管發光，導線是火線；氖管不發光的是零線，故D錯誤。
故選AB。
11． 斷路 不能
【詳解】[1]空氣開關可以在家庭電路中的總電流過大時自動斷開，切斷電路，防止發生火災；而空氣開關跳閘指的是空氣開關自動斷開，此時電路斷開，處于斷路狀態。
[2]驗電筆的功能是檢測家庭電路中的電線中哪根是火線，只有在驗電筆接觸火線時，其筆桿中的氖管才會發光；而零線和接地線都無法令驗電筆發光，所以無法區分零線和接地線。
12． 2022.1 乙
【詳解】(1)[1]圖中電能表表盤上的最后一位數字表示小數，則其的示數為2022.1kW·h。
(2)[2]測電筆是用來辨別零線和火線的工具，使用測電筆時，應用手接觸筆尾金屬體，筆尖接觸電線，正確的是乙。
13． 36 甲
【詳解】[1]對于人體來說，電壓越高越危險，對人體的安全的電壓是不高于36V。
[2]試電筆使用中手要接觸尾部的金屬體，這樣可以在火線與大地之間形成回路，試電筆的氖泡才能發光，故甲的使用方法是正確的，切不可用手接觸筆尖的金屬部分，否則有觸電的危險。
14． 220 L
【詳解】我國家庭電路電壓為220V，故電水壺在正常工作情況下，“L”和“N”兩根導線之間的電壓為220V；家庭電路中的熔斷器一定要安裝在火線上，圖中熔斷器安裝在L上，故L為火線，N為零線，若用試電筆去接觸“L”和“N”兩根導線，其中能使試電筆內的氖管發光的導線是火線即L．
15． 電源 開關 用電器 導線
【詳解】電路是指用導線把電源、用電器、開關連接起來組成的電流的路徑，其中提供電能的是電源，控制電路通斷的是開關，消耗電能的是用電器，提供電流路徑的是導線．
點睛：一個完整的電路包括電源、開關、用電器、導線，且不能出現短路；
16． 火線 甲
【詳解】[1]人們用測電筆辨別火線和零線，手接觸筆尾金屬體，筆尖接觸導線，氖管發光，導線是火線；氖管不發光的是零線。手千萬不要接觸筆尖金屬體。
[2]結合測電筆的使用的方法和要求知道，拇指和中指不要接觸測電筆前端的金屬體，食指必須接觸到測電筆末端的金屬體，所以甲圖的使用方法是正確的。
17．
【詳解】由圖知，兩燈泡并聯，關S1控制整個電路，S2控制L2；電流從正極出發經開關S1開始分支，一支經燈泡L1，另一支經燈泡L2，開關S2，然后兩支匯合，回到電源負極．如圖所示：
【點睛】本題考查了根據實物畫出電路圖，一般采用電流流向法，即從電源的一極出發依次畫出各電路元件．
18． 甲 大
【詳解】[1]根據測電筆的正確使用方法可知，甲圖的使用方法是正確的，因為手指接觸的是筆尾金屬體；乙圖的使用方法是錯誤的，手指沒有接觸筆尾金屬體。
[2]保險絲的作用是在電流異常升高到一定的高度的時候，自身熔斷切斷電路，從而起到保護電路安全運行的作用，因此保險絲需要用電阻率大、熔點低的材料制作。
19．見解析
【詳解】試題分析：（1）過拉力作用點作豎直向下的拉力F2；過支點O作F1的作用線的垂線段，即動力臂L1，如下圖所示：
（2）從動滑輪的掛鉤開始依次繞繩子，最后有三段繩子承擔物重，這就是最省力的繞法，如圖所示
（3）兩燈泡并聯，電流表位于干路，然后與開關和電源組成電路，如下圖所示：
考點：力臂的畫法 滑輪組的設計與組裝 實物的電路連接
20． 甲
【詳解】[1]使用測電筆時，筆尖接觸被檢測的導線，如果手不接觸筆尾金屬體時，筆尖無論接觸火線還是零線，氖管都不發光，所以手一定要接觸筆尾的金屬體，但不能接觸筆尖的金屬體，故圖中正確的用法是甲。
[2]由于電燈要通過開關接火線，故下面是燈泡，上面是開關，如下圖所示
