初中數學北師大版（2024）七年級下冊（2024）4 用圖象表示變量之間的關系示范課課件ppt

這是一份初中數學北師大版（2024）七年級下冊（2024）4 用圖象表示變量之間的關系示范課課件ppt，共17頁。PPT課件主要包含了關系式法，q＝5t，列表法等內容，歡迎下載使用。

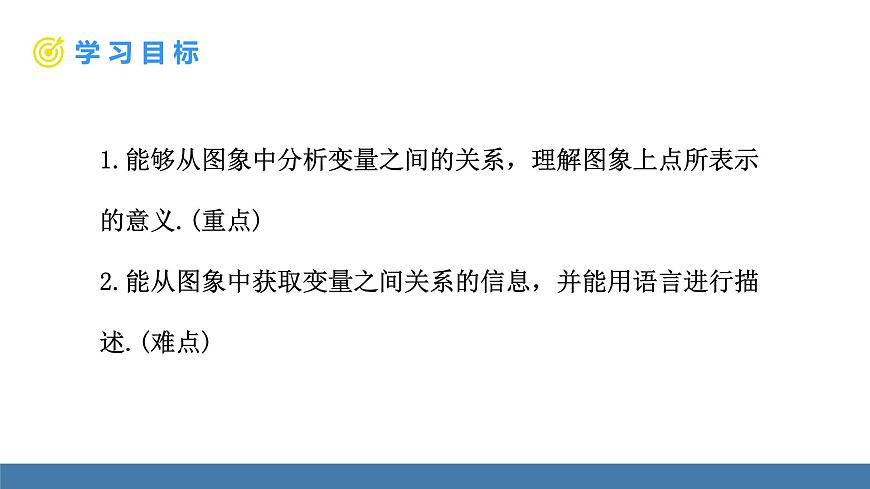

1.能夠從圖象中分析變量之間的關系，理解圖象上點所表示的意義.(重點)2.能從圖象中獲取變量之間關系的信息，并能用語言進行描述.(難點)

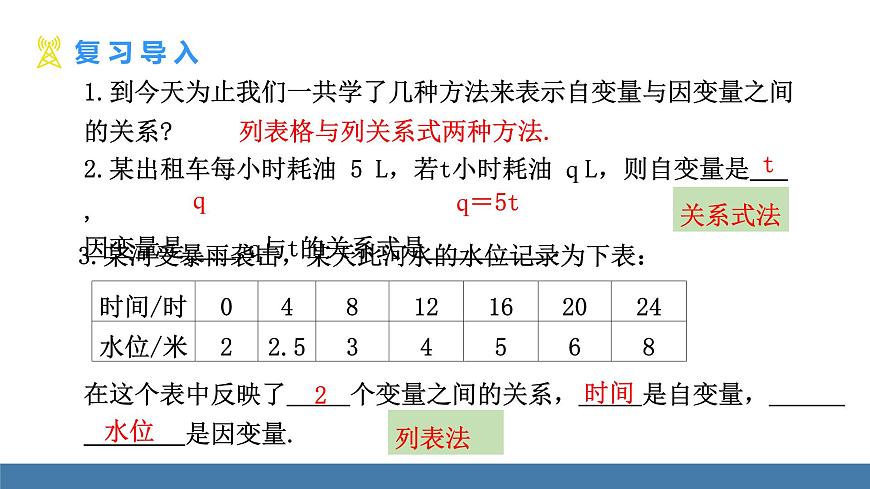

1.到今天為止我們一共學了幾種方法來表示自變量與因變量之間的關系?2.某出租車每小時耗油 5 L，若t小時耗油 q L，則自變量是 ,因變量是 ,q與t的關系式是 .
列表格與列關系式兩種方法.
3.某河受暴雨襲擊，某天此河水的水位記錄為下表：
在這個表中反映了 個變量之間的關系， 是自變量， 是因變量.

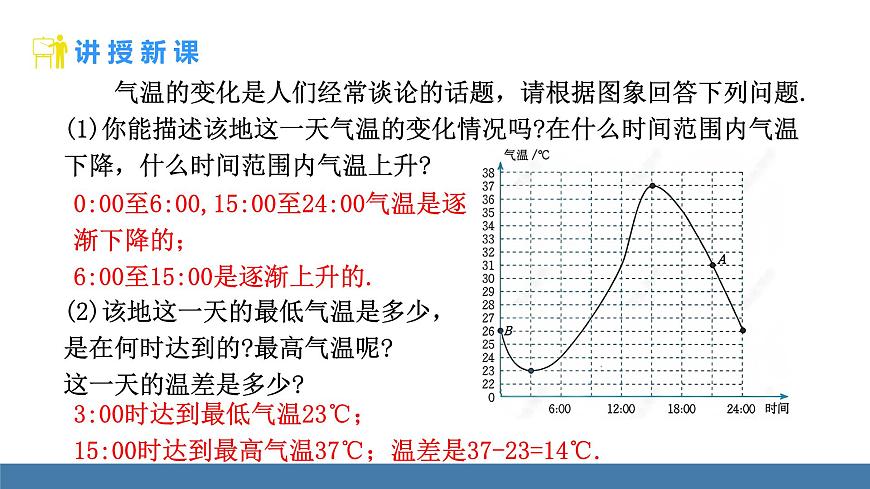

氣溫的變化是人們經常談?wù)摰脑掝}，請根據圖象回答下列問題.(1)你能描述該地這一天氣溫的變化情況嗎?在什么時間范圍內氣溫下降，什么時間范圍內氣溫上升?(2)該地這一天的最低氣溫是多少，是在何時達到的?最高氣溫呢?這一天的溫差是多少?
0:00至6:00,15:00至24:00氣溫是逐漸下降的；6:00至15:00是逐漸上升的.
3:00時達到最低氣溫23℃；15:00時達到最高氣溫37℃；溫差是37-23=14℃.

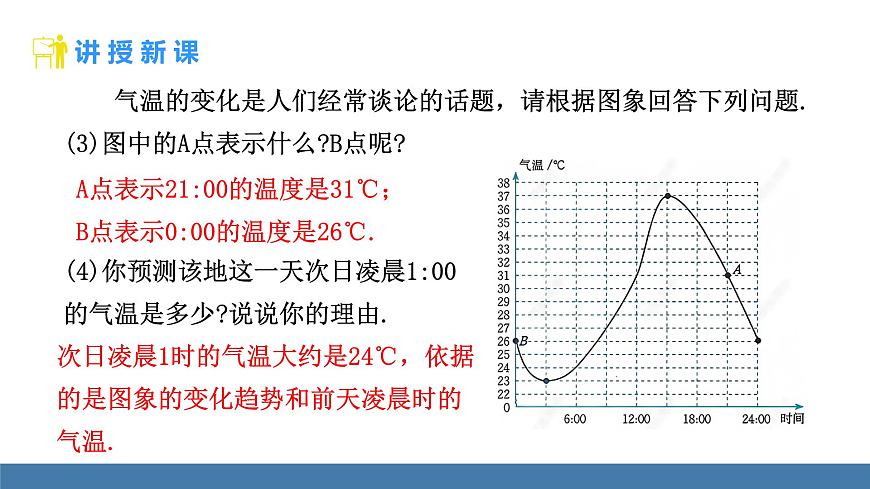

氣溫的變化是人們經常談?wù)摰脑掝}，請根據圖象回答下列問題.(3)圖中的A點表示什么?B點呢?(4)你預測該地這一天次日凌晨1:00的氣溫是多少?說說你的理由.
A點表示21:00的溫度是31℃；B點表示0:00的溫度是26℃.
次日凌晨1時的氣溫大約是24℃，依據的是圖象的變化趨勢和前天凌晨時的氣溫.

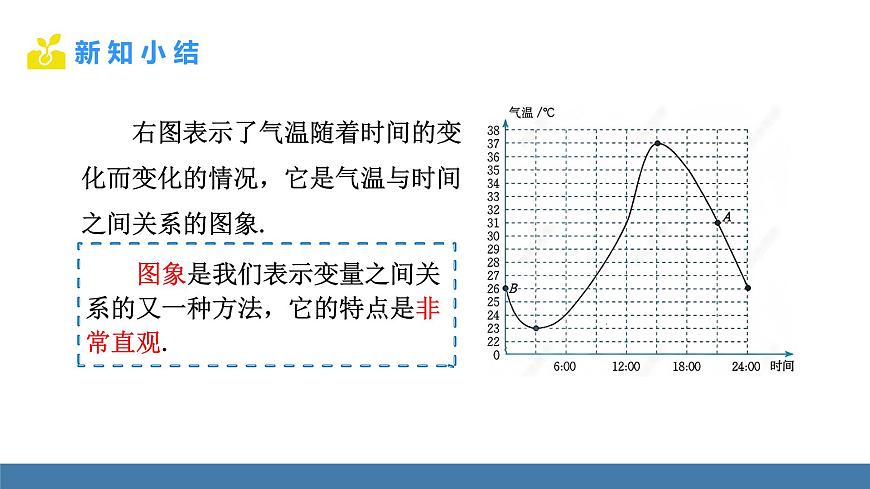

右圖表示了氣溫隨著時間的變化而變化的情況，它是氣溫與時間之間關系的圖象.
圖象是我們表示變量之間關系的又一種方法，它的特點是非常直觀.

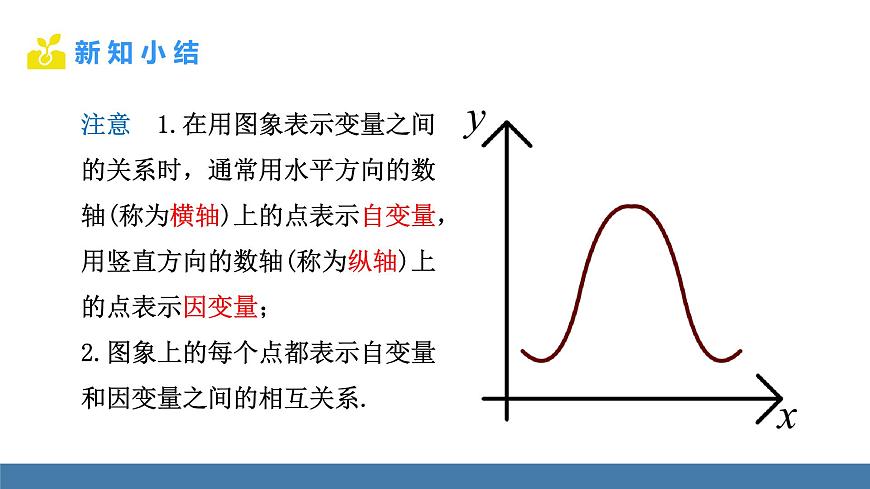

注意 1.在用圖象表示變量之間的關系時，通常用水平方向的數軸(稱為橫軸)上的點表示自變量，用豎直方向的數軸(稱為縱軸)上的點表示因變量；2.圖象上的每個點都表示自變量和因變量之間的相互關系.

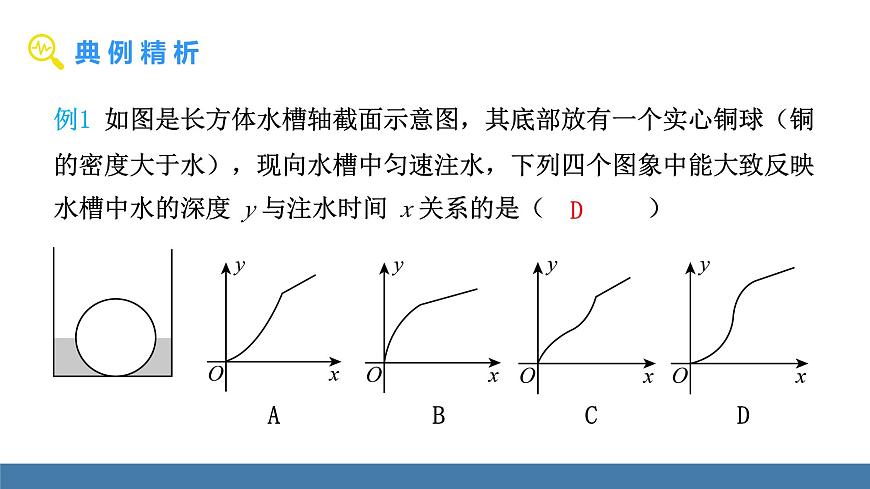

例1 如圖是長方體水槽軸截面示意圖，其底部放有一個實心銅球（銅的密度大于水），現向水槽中勻速注水，下列四個圖象中能大致反映水槽中水的深度 y 與注水時間 x 關系的是（????）
A B C D
下圖呈現了某年某地日出時間、日落時間的情況.觀察圖象，回答下列問題：(1)你能描述這一年此地日出時間和日落時間的變化情況嗎?
冬季日出時間晚，夏季日出時間早；冬季日落時間早，夏季日落時間晚.
下圖呈現了某年某地日出時間、日落時間的情況.觀察圖象，回答下列問題：(2)這一年日出時間最早大約是什么時候?最晚呢?日落時間呢?
日出時間最早是6月，最晚是12月；日落時間最早是11-12月之間，最晚是6-7月之間.
例2 如圖所示是某市夏天的溫度隨時間變化的圖象，通過觀察可知，下列說法中錯誤的是( )A.這天15時溫度最高B.這天3時溫度最低C.這天最高溫度與最低溫度的差是13℃D.這天0~3時，15~24時溫度在下降
1.駱駝被稱為“沙漠之舟”,它的體溫隨時間的變化而發生較大的變化，如圖所示，下列說法正確的是( )A.一天中，8時至24時駱駝的體溫的變化范圍是37℃至40℃B.點A表示的是12時駱駝的溫度是39℃C.0時至16時駱駝體溫一直上升D.駱駝第一天12時體溫與次日12時和20時的溫度相同
2.正常人的體溫一般在37℃左右，但一天中的不同時刻不盡相同.下圖反映了一天24小時內小明體溫的變化情況，下列說法錯誤的是( )A.清晨5時體溫最低B.下午5時提問最高C.這一天中小明體溫T(單位：℃)的范圍是36.5—37.5D.從5時至24時，小明體溫一直是升高的.
3.某市經常刮風，給人們出行帶來很多不便，小明觀測了某天連續24h的風力情況，并繪出了風力隨時間變化的圖象(如圖),則下列說法中，正確的是( )A.8時風力最小B.20時風力最小C.在8時至12時，風力最大為7級D.在8時至14時，風力不斷增大
4.一天之中，海水的水深是不同的.如圖是某港口從0時到12時的水深情況，結合圖象回答下列問題：(1)如圖描述了哪兩個變量之間的關系?其中自變量是什么?因變量是什么?(2)大約什么時刻港口的水最深?深度約是多少?(3)圖中A點表示的是什么?(4)在什么時間范圍內，水深在增加?什么時間范圍內，水深在減少?
解：(1)描述了港口的水深和時間之間的關系，其中時間是自變量，港口的水深是因變量.(2)3時港口的水最深，深度約是7米.(3)圖中A點表示的是6時港口的水深約是5米.(4)從0時到3時、9時到12時水深在增加，從3時到9時水深在減少.
