吉林省長春市2024年九年級（上）期末物理試卷附參考答案

這是一份吉林省長春市2024年九年級（上）期末物理試卷附參考答案，共11頁。試卷主要包含了選擇題，非選擇題等內容，歡迎下載使用。

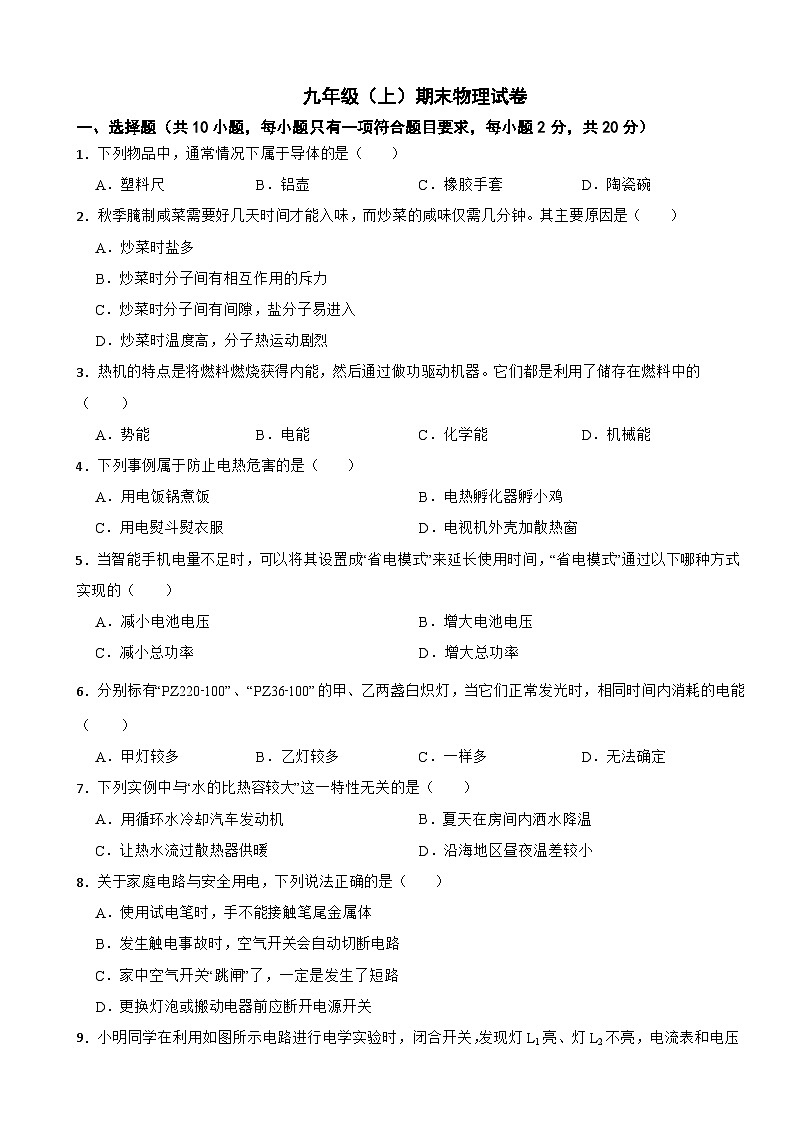

1．下列物品中，通常情況下屬于導體的是（ ）
A．塑料尺B．鋁壺C．橡膠手套D．陶瓷碗
2．秋季腌制咸菜需要好幾天時間才能入味，而炒菜的咸味僅需幾分鐘。其主要原因是（ ）
A．炒菜時鹽多
B．炒菜時分子間有相互作用的斥力
C．炒菜時分子間有間隙，鹽分子易進入
D．炒菜時溫度高，分子熱運動劇烈
3．熱機的特點是將燃料燃燒獲得內能，然后通過做功驅動機器。它們都是利用了儲存在燃料中的（ ）
A．勢能B．電能C．化學能D．機械能
4．下列事例屬于防止電熱危害的是（ ）
A．用電飯鍋煮飯B．電熱孵化器孵小雞
C．用電熨斗熨衣服D．電視機外殼加散熱窗
5．當智能手機電量不足時，可以將其設置成“省電模式”來延長使用時間，“省電模式”通過以下哪種方式實現的（ ）
A．減小電池電壓B．增大電池電壓
C．減小總功率D．增大總功率
6．分別標有“PZ220﹣100”、“PZ36﹣100”的甲、乙兩盞白熾燈，當它們正常發光時，相同時間內消耗的電能（ ）
A．甲燈較多B．乙燈較多C．一樣多D．無法確定
7．下列實例中與“水的比熱容較大”這一特性無關的是（ ）
A．用循環水冷卻汽車發動機B．夏天在房間內灑水降溫
C．讓熱水流過散熱器供暖D．沿海地區晝夜溫差較小
8．關于家庭電路與安全用電，下列說法正確的是（ ）
A．使用試電筆時，手不能接觸筆尾金屬體
B．發生觸電事故時，空氣開關會自動切斷電路
C．家中空氣開關“跳閘”了，一定是發生了短路
D．更換燈泡或搬動電器前應斷開電源開關

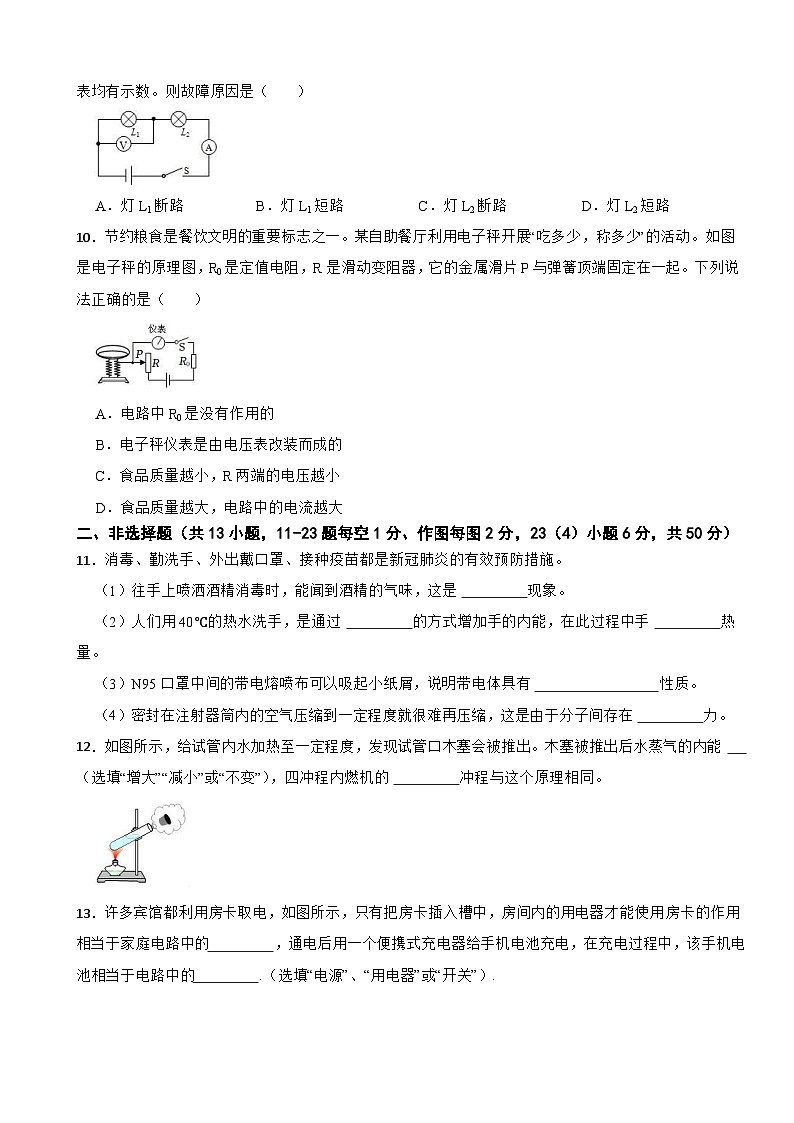

9．小明同學在利用如圖所示電路進行電學實驗時，閉合開關，發現燈L1亮、燈L2不亮，電流表和電壓表均有示數。則故障原因是（ ）
A．燈L1斷路B．燈L1短路C．燈L2斷路D．燈L2短路
10．節約糧食是餐飲文明的重要標志之一。某自助餐廳利用電子秤開展“吃多少，稱多少”的活動。如圖是電子秤的原理圖，R0是定值電阻，R是滑動變阻器，它的金屬滑片P與彈簧頂端固定在一起。下列說法正確的是（ ）
A．電路中R0是沒有作用的
B．電子秤儀表是由電壓表改裝而成的
C．食品質量越小，R兩端的電壓越小
D．食品質量越大，電路中的電流越大
二、非選擇題（共13小題，11-23題每空1分、作圖每圖2分，23（4）小題6分，共50分）
11．消毒、勤洗手、外出戴口罩、接種疫苗都是新冠肺炎的有效預防措施。
（1）往手上噴灑酒精消毒時，能聞到酒精的氣味，這是 現象。
（2）人們用40℃的熱水洗手，是通過 的方式增加手的內能，在此過程中手 熱量。
（3）N95口罩中間的帶電熔噴布可以吸起小紙屑，說明帶電體具有 性質。
（4）密封在注射器筒內的空氣壓縮到一定程度就很難再壓縮，這是由于分子間存在 力。
12．如圖所示，給試管內水加熱至一定程度，發現試管口木塞會被推出。木塞被推出后水蒸氣的內能 （選填“增大”“減小”或“不變”），四沖程內燃機的 沖程與這個原理相同。

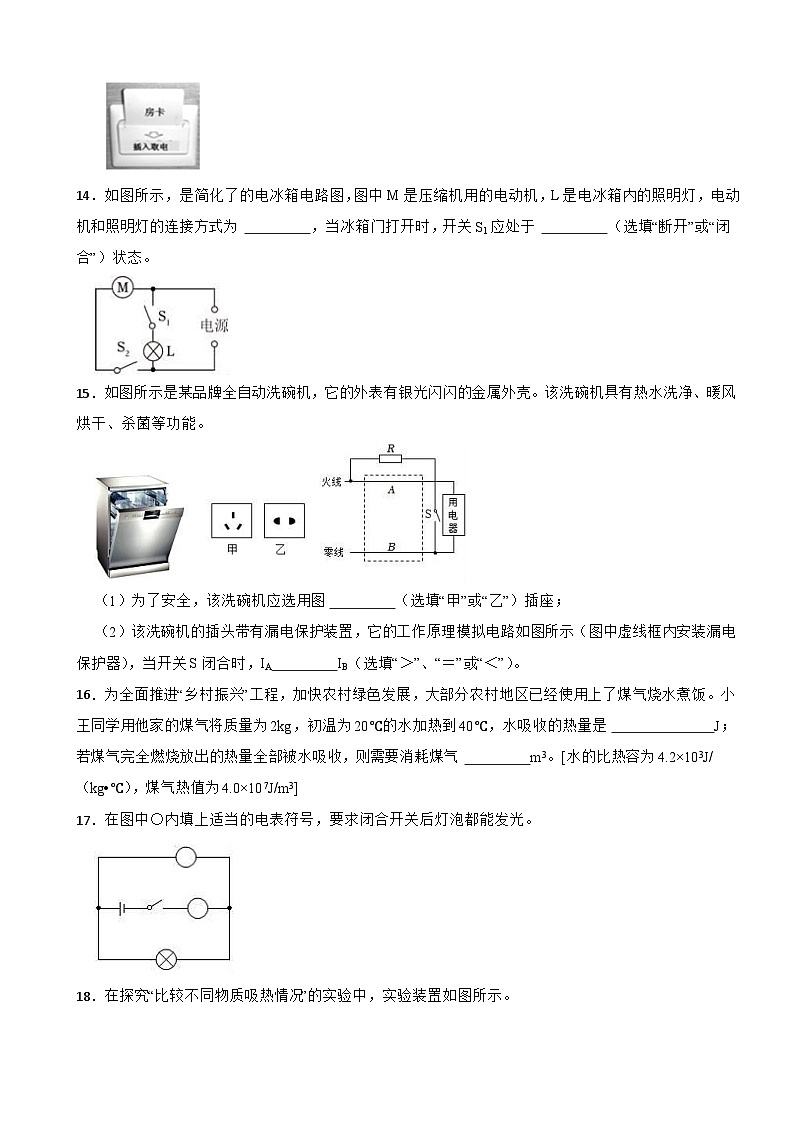

13．許多賓館都利用房卡取電，如圖所示，只有把房卡插入槽中，房間內的用電器才能使用.房卡的作用相當于家庭電路中的 ，通電后用一個便攜式充電器給手機電池充電，在充電過程中，該手機電池相當于電路中的 .（選填“電源”、“用電器”或“開關”）.
14．如圖所示，是簡化了的電冰箱電路圖，圖中M是壓縮機用的電動機，L是電冰箱內的照明燈，電動機和照明燈的連接方式為 ，當冰箱門打開時，開關S1應處于 （選填“斷開”或“閉合”）狀態。
15．如圖所示是某品牌全自動洗碗機，它的外表有銀光閃閃的金屬外殼。該洗碗機具有熱水洗凈、暖風烘干、殺菌等功能。
（1）為了安全，該洗碗機應選用圖 （選填“甲”或“乙”）插座；
（2）該洗碗機的插頭帶有漏電保護裝置，它的工作原理模擬電路如圖所示（圖中虛線框內安裝漏電保護器），當開關S閉合時，IA IB（選填“＞”、“＝”或“＜”）。
16．為全面推進“鄉村振興”工程，加快農村綠色發展，大部分農村地區已經使用上了煤氣燒水煮飯。小王同學用他家的煤氣將質量為2kg，初溫為20℃的水加熱到40℃，水吸收的熱量是 J；若煤氣完全燃燒放出的熱量全部被水吸收，則需要消耗煤氣 m3。[水的比熱容為4.2×103J/（kg?℃），煤氣熱值為4.0×107J/m3]
17．在圖中〇內填上適當?shù)碾姳矸?hào)，要求閉合開關后燈泡都能發光。
18．在探究“比較不同物質吸熱情況”的實驗中，實驗裝置如圖所示。
（1）實驗中應將甲、乙兩種液體，分別倒入相同的兩個燒杯中，用 （選填“相同”或”不同”）的電加熱器加熱。
（2）本實驗物質吸收熱量的多少是通過比較 來反映的。
（3）小明將記錄的數據填入表中，分析數據可知：他是用 相同的甲、乙兩種液體，加熱相同的時間，比較 來判斷不同物質的吸熱本領的， 液體吸熱本領強。
（4）分析表中數據可知，從開始加熱到42℃，甲、乙兩種液體吸收熱量的關系為Q甲 Q乙（選填“＞”“＜”或”“＝”）。
19．在“探究影響導體電阻大小的因素”實驗中，同學們的兩次實驗如圖甲、乙所示（兩圖中電源電壓相等且恒定，ab間分別為規格不同的導體R1、R2）。
（1）若兩次實驗電流表示數相同，則說明R1 R2（選填“大于”、“小于”或“等于”）。
（2）甲圖實驗中的不足是 。
（3）研究表明，在導體的材料、橫截面積和溫度相同的條件下，導體電阻的大小與長度成正比。若給你許多阻值不同的定值電阻 （選填“甲”或“乙”）圖能得到這個結論，用另一個圖不能得到這個結論的原因是： 。
20．“伏安法測電阻”的實驗中，小亮連成如圖所示電路（電源電壓為4.5V），正準備實驗時，同組的小明發現電路連接錯誤。
（1）若在錯誤的電路中，閉合開關后，電壓表的指針將 （選填“正向偏轉”、“反向偏轉”或“不動”）。
（2）請你將接錯的那根導線打“×”，畫出正確連線 。
（3）電路連接正確后，要使定值電阻兩端的電壓從小到大變，滑動變阻器的滑片應該向 滑動。
（4）選用規格為“50Ω?1A”的滑動變阻器進行實驗，記錄數據如下表。若換用規格為“20Ω?1A”的滑動變阻器，不能完成表格中的第 次實驗。在本次實驗中，滑動變阻器的主要作用是 。
（5）多次測量的目的是 。
21．小明利用如圖所示裝置探究“電流產生熱量與哪些因素有關”。
（1）通電一段時間后。右容器中“U”形管中液面高度差較大一些，由此可以得出：電流通過導體產生的熱量與 有關，本實驗是根據 （選填“氣體”或“液體”）的熱脹冷縮來反映電流產生熱量的多少。
（2）家庭電路中，兩根導線連接起來使用時，連接處比其它處更容易發熱的原因是：通電時連接處的電阻比別處的電阻 ，在相同時間內產生的熱量多。
22．酒后駕車害己害人，酒精測試儀可以檢測駕駛員是否酒后駕車，如圖是小明設計的酒精測試儀原理圖，圖中R0定值電阻，酒精氣體傳感器Rm的電阻隨著酒精氣體濃度的增大而減小。
（1）R0與Rm的連接方式是 聯；
（2）駕駛員吹出的酒精氣體濃度越大，電壓表的示數越 。
（3）小紅認為小明的設計有待改進，因?yàn)榇藴y(cè)試儀長久使用電池電壓降低時，會使測出的酒精濃度偏 ，而且測量前電壓表指針不指在酒精濃度的0刻度處，若把R0換成滑動變阻器，當電池電壓降低時，測量前閉合開關，這時滑動變阻器接入電路的阻值 （選填“大于”、“小于”或“等于”）R0的阻值。
23．在冬季很多汽車都配置電加熱座椅墊，通過觀察和研究，小明了解到該座椅墊有“高溫”“低溫”“關”三個擋位，“高溫”擋功率為36W，“低溫”擋功率為12W，該座椅加熱部分的電路簡圖如圖所示，電源電壓為24V，S為擋位切換開關，R1和R2為電熱絲。?
（1）該座椅墊加熱的原理是 。
（2）當座椅墊處于“關”擋時，電路處于 狀態（選填“短路”、“斷路”或“通路”）。
（3）當座椅墊處于“高溫”擋加熱時，電路中的電流是 A。
（4）當座椅墊處于“低溫”擋加熱時，電熱絲R1工作10min消耗了多少電能？（寫出必要的文字說明、表達式和最后的結果）
答案
【解析】【解答】塑料尺、橡膠手套、陶瓷碗都屬于絕緣體， B選項正確。
【分析】能夠識別生活中常見的導體與絕緣體。
【解析】【解答】溫度越高分子運動越劇烈，結合題干中的描述炒菜時溫度升高分子運動越劇烈咸味僅需幾分鐘便能入味； D選項正確。
【分析】溫度越高分子運動越劇烈，夠根據題干中的描述，可判斷影響因素。
【解析】【解答】燃料在燃燒的過程中，將儲存的化學能轉化為內能，熱機在工作的過程中將燃料燃燒產生的內能轉化為機械能。
【分析】燃料具有化學能，燃料在燃燒時才將化學能轉化為內能。
【解析】【解答】根據題干中的描述可知， ABC3個選項都是利用的電流的熱效應，電視機外殼加散熱窗是防止電熱的危害， D選項正確。
【分析】知道電流的熱效應，結合提問中的描述即可判斷正確選項。
【解析】【解答】AB．手機里有許多小元件組成，每個元件對電壓都有一定的要求，改變電壓可能使不能正常工作，AB不符合題意；
CD．根據電功率的公式 ，在相同時間，如果功率減小，則相同的電量使用的時間更長，增大總功率，使用的時間更短，C符合題意，D不符合題意。
故答案為：C。
【分析】消耗電能一定時，電功率越小，工作時間越長。
【解析】【解答】解：甲、乙兩盞白熾燈，它們正常發光時，也就是都在各自的額定電壓下工作，
∵P=
∴W=Pt，而甲、乙兩個燈的額定功率相同，工作時間相同，因此消耗的電能相同．
故選C．
【分析】用電器正常工作就是指在額定電壓下工作，此時消耗的功率均為額定功率，已知兩燈的額定電壓和額定功率，還知道工作時間，根據電功率計算公式比較消耗的電能．
【解析】【解答】A．因?yàn)樗谋葻崛荽?，相同質量的水和其它物質比較，升高相同的溫度，水吸收的熱量多，所以汽車發動機用循環水冷卻，A不符合題意；
B．炎熱的夏天，在室內地面上灑水，水蒸發會從周?chē)鼰岫档椭車h(huán)境的溫度，使人感到?jīng)鏊?，不是利用水的比熱容大的特點，B符合題意；
C．因?yàn)樗谋葻崛荽?，相同質量的水和其它物質比較，降低相同的溫度，水放出的熱量多，所以讓流動的熱水流過散熱器取暖，C不符合題意；
D．因?yàn)樗谋葻崛荽笥谏呈谋葻崛荩嗤|(zhì)量的水和砂石吸收或放出相同的熱量，水的溫度升高或降低的溫度少，所以沿海地區晝夜溫差比內陸地區小，D不符合題意。
故答案為：B。
【分析】水的比熱容較大，在吸收熱量后，溫度變化?。凰谡舭l(fā)時吸收熱量，是物態變化。
【解析】【解答】A．使用試電筆時，手必須接觸筆尾金屬體才能構成通路，試電筆接觸火線時氖管才能發光。A不符合題意；
B．當有人發生觸電事故時，電流經過人體流入大地，漏電保護器會迅速切斷電流，對人身起到保護作用，而空氣開關只有在電路電流過大時才會斷開電路。B不符合題意；
C．空氣開關“跳閘”可能是用電器發生短路，也可能是電路中同時工作的用電器總功率過大。C不符合題意；
D．更換燈泡、搬動用電器前，應斷開電源開關，以防止人接觸用電器時觸電。D符合題意。
故答案為：D。
【分析】該題目考查的是安全用電原則，例如，維修電路時應將電路斷開；有人觸電時，不能用手接觸，應先將電源斷開；測電筆測量電路中是否有電時，手指必須得與測電筆后的金屬帽相接觸，與地面構成回路才可以；結合四個選項中的行為分析即可。
【解析】【解答】通過分析電路可知，燈泡L1與燈泡L2為串聯，電壓表測量的為L(zhǎng)1兩端的電壓，若燈泡L1與燈泡L2其中一盞燈燈發生斷路，則另一個燈泡不能發光，可判斷AC2個選項錯誤；結合題干中的描述閉合開關，發現燈L1亮L2不亮，可判斷燈泡L2短路，D選項正確。
【分析】串聯電路中各用電器相互影響，因此其中任意一個用電器發生斷路，另外的用電器不能工作，可判斷該電路中一定為某盞燈泡短路，結合題干中的描述即可求解。
【解析】【解答】電路中的R0起到保護電路的作用， A選項錯誤；
當電子秤的儀表為電壓表時，無論電阻R如何變化，電壓表的示數始終接近電源電壓，無法通過電壓表的示數反映質量的大小，電子秤的儀表是由電流表改裝而成的，B選項錯誤；
當食品的質量越小時，電阻R的阻值增大， 通過串聯電路的分壓關系可知，R兩端的電壓也變大，C選項錯誤；
食品質量越大時，電阻R的阻值越小，電路中的總電阻也越小，根據歐姆定律可知，電路中的電流變大， D選項正確
【分析】當食物的質量增大時，電阻R的阻值減小，當電阻R的阻值為零時，電路中R0起到保護電路的作用；在串聯電路中分壓關系為：，可知當電阻R減小時，電阻R兩端的電壓也隨之減小。
【解析】【解答】1根據題意可知能夠聞到酒精的氣味，這是擴散現象；
2人們用 40℃ 的熱水洗手時是通過熱傳遞的方式增加了手的內能，人的體溫約為36℃，熱量能夠從溫度高的物體傳遞到溫度低的物體，在此過程中手吸收熱量。
3帶電體都具有吸引輕小物體的性質；
4分子之間存在引力和斥力，壓縮空氣時分子之間的距離減小，此時表現的斥力大于引力。
【分析】?jī)煞N物質自發進入彼此的現象稱為擴散現象，做功和熱傳遞都能夠改變物體的內能，而在熱傳遞的過程中溫度高的物體向溫度低的物體傳遞熱量，知道帶電體的基本性質，知道分子之間存在引力和斥力。
【解析】【解答】木材被推出的過程中，水蒸氣的內能轉化為塞子的機械能，水蒸氣的內能減少；在這一過程中內能轉化為機械能，四沖程內燃機的做功沖程與這個原理相同。
【分析】做功可以改變物體的內能，在本題中水蒸氣的內能轉化為塞子的機械能。
【解析】【解答】房卡能夠控制房間內所有的用電器，作用相當于電路中的干路開關，即家庭電路中的總開關.在給手機充電時，手機是消耗電能的，相當電路中的用電器.
故答案為：開關；用電器
【分析】開關的作用是控制電流的通斷；用電器是消耗電能的裝置，工作時是將電能轉化為其他形式的能，根據各自的作用進行計算.
【解析】【解答】分析電路可知電動機和照明燈的連接方式為并聯；當冰箱門打開時需要照明燈照亮，此時開關S1應處于閉合狀態。
【分析】能夠識別串聯電路與并聯電路，通過題干中的描述分析開關的斷開或閉合狀態。
【解析】【解答】由于洗碗機的外殼為金屬外殼，屬于導體存在漏電的風險，因此應該選擇三孔插座。
【分析】知道三孔插座的連接方式為左零右火上接地。對于有金屬外殼的用電器需要連接地線防止觸電。
【解析】【解答】根據題干中的描述可知水吸收的熱量為：；
煤氣完全燃燒放出的熱量被水吸收，則需要的煤氣為：
【分析】利用比熱容的公式，和熱值的計算公式，代入題干中的數據即可求解。
【解析】【解答】電壓表應與被測量的用電器并聯，電流表應與被測量的用電器串聯，可得出正確答案。
【分析】知道電壓表與電流表的正確連接方式本題即可求解。
【解析】【解答】1實驗中應該用相同的電加熱器保證在相同的時間內提供的熱量相等；
2物質吸收的熱量是通過加熱時間來反應的，加熱時間越長，物質吸收的熱量越多；
3根據表格中的數據結合控制變量法，可知用相同的甲、乙兩種液體加熱相同的時間，比較物質升高的溫度來判斷物質的吸熱本領，根據表格中的數據可知在吸收相同的熱量時，甲液體的溫度升高較慢，由可知甲液體的比熱容較大，即甲液體吸熱本領強。
4分析表中數據可知，從開始加熱到42℃ ，甲液體的吸熱時間為六分鐘，乙液體的吸熱時間為兩分鐘，我們通過加熱時間反應物質吸熱的多少，可判斷Q甲＞ Q乙。
【分析】在比較不同物質的吸熱情況的實驗中，通過加熱時間反應物質吸熱的多少，加熱的時間越長物質吸熱越多，在質量和加熱時間相同時，我們可以通過比較物質溫度的變化量來反映物質的吸熱本領，溫度變化量越大，吸熱本領越弱，即比熱容越小。
【解析】【解答】 1甲圖中只有電阻R1，而乙圖中電阻R2與燈泡串聯，兩次實驗的電流表示數相同，電源電壓相等且恒定，可知R1的阻值等于燈泡的阻值加R2的阻值，說明R1大于R2；
2甲圖中由于不知道接入電阻R1的具體阻值，有可能R1的電阻過小導致電路中的電流過大，從而損壞電流表；
3想要探究導體的電阻大小與長度的關系，在乙圖中，由于燈泡兩端會有一部分電壓，導致不能用組織不同的定制電阻控制電壓相等。
【分析】分析甲乙兩電路可知，燈泡在電路中起到保護電路的作用，而甲圖中的電路由于電阻R1的阻值不確定，有可能導致電流表示數過大損壞電流表。在探究導體電阻大小與長度的關系時，需要利用不同阻值的點值電阻控制電阻兩端的電壓保持相等，而在乙圖中由于燈泡會分走一部分的電壓，導致定值電阻的控制效果失效。
【解析】【解答】1分析圖像可知，電壓表此時并聯在電流表兩端，電壓表短路，此時閉合開關之后電壓表的指針將不動；
2電壓表此時并聯在電流表兩端，應改為電壓表測量定值電阻兩端的電壓；
3正確連接電路之后要使定制電阻的電壓由小變大，由于該電路為串聯電路，根據串聯電路的分壓關系可知，滑動變阻器兩端的電壓應該由大變小，滑動變阻器的電阻應該向左滑動；
4電源電壓為4.5V，換用20Ω的滑動變阻器時，根據數據可知，第四組數據中，需要滑動變阻器分的3.5V的電壓，此時根據串聯電路中的分壓關系可知：此時滑動變阻器的電阻至少為35V，此滑動變阻器不能滿足要求。在本次實驗中，利用伏安法測量導體的電阻，需要多次測量，減小誤差，因此滑動變阻器的作用是改變定值電阻兩端的電壓以及通過定值電阻的電流。
5本實驗是為了測量導體的電阻，應該多次測量求平均值，是為了減小誤差。
【分析】知道電壓表以及電流表的連接方式，根據串聯電路中的分壓關系，可以判斷選用的滑動變阻器是否符合要求，在伏安法測量導體的電阻實驗中，通過滑動變阻器的阻值變化，改變定值電阻兩端的電壓以及通過導體的電流。
【解析】【解答】1根據圖像可知，兩個電阻為串聯關系，在串聯電路中，電流處處相等，右邊容器中的電阻更大，管中的液面高度差更大，說明 電流通過導體產生的熱量與電阻有關，本實驗中，通過焦耳定律演示器中的氣體熱脹冷縮反映電流產生熱量的多少。
2兩根導線連接起來時，根據題干中的描述可知，相同的時間內產生的熱量更多，結合焦耳定律Q=I2Rt可知，連接處的電阻更大。
【分析】知道電流產生的熱量與哪些因素有關，利用控制變量法分析問題。
【解析】【解答】分析電路圖可知電阻R0與Rm串聯；
當酒精氣體濃度越大時傳感器Rm的阻值減小，根據串聯電路的分壓關系可知，此時電阻R0兩端的電壓增大，電壓表示數增大；
等酒精濃度相同時，由于電池的電壓降低，電阻R0所分得的電壓也會降低，導致測量的酒精濃度偏低，將二零換成滑動變阻器，當電壓降低時，根據串聯電路的分壓關系可知，滑動變阻器的兩端的阻值應小于R0的阻值，電壓表的示數才能保持不變。
【分析】本題中需要利用串聯電路的分壓關系，根據電阻的比例關系確定電壓表的示數變化。
【解析】【解答】電加熱座椅利用的是電流的熱效應，當開關處于“關”檔位時，電路處于斷路狀態。
當坐墊處于高溫加熱檔時，電路中只有電阻R1處于工作狀態，根據題干中的描述可知高溫檔的功率為36W，電源電壓為24V，可計算電路中的電流為：；
當座椅處于低溫檔時，此時電阻R1與R2同時工作，根據題干中的描述可知低溫檔的功率為12W，可得電路中的電流為： ，座椅處于高溫檔時，根據題干中的描述可知高溫檔的功率為36W，由電功率的計算公式可得R1的電阻為：，電阻R1工作之內 10min 消耗的電能為：W=Q=I2Rt=（0.5A）2 ×16Ω×10×60s=2400J。
【分析】知道檔位問題中，高溫檔所對應的電阻最小，而低溫檔所對應的電阻最大，結合焦耳定律、電功率的表達式本題即可求解。加熱時間/min
0
1
2
3
4
5
6
甲液體的溫度/℃
18
22
26
30
34
38
42
乙液體的溫度/℃
18
30
42
54
66
78
90
實驗次數
1
2
3
4
5
6
U/V
1
2
3
1
2
3
I/A
0.2
0.4
0.6
0.1
0.2
0.3
R/Ω
5
10
