物理第2節 電流和電路精品當堂檢測題

這是一份物理第2節 電流和電路精品當堂檢測題，共5頁。試卷主要包含了選擇題，填空題，作圖題，實驗探究題等內容，歡迎下載使用。

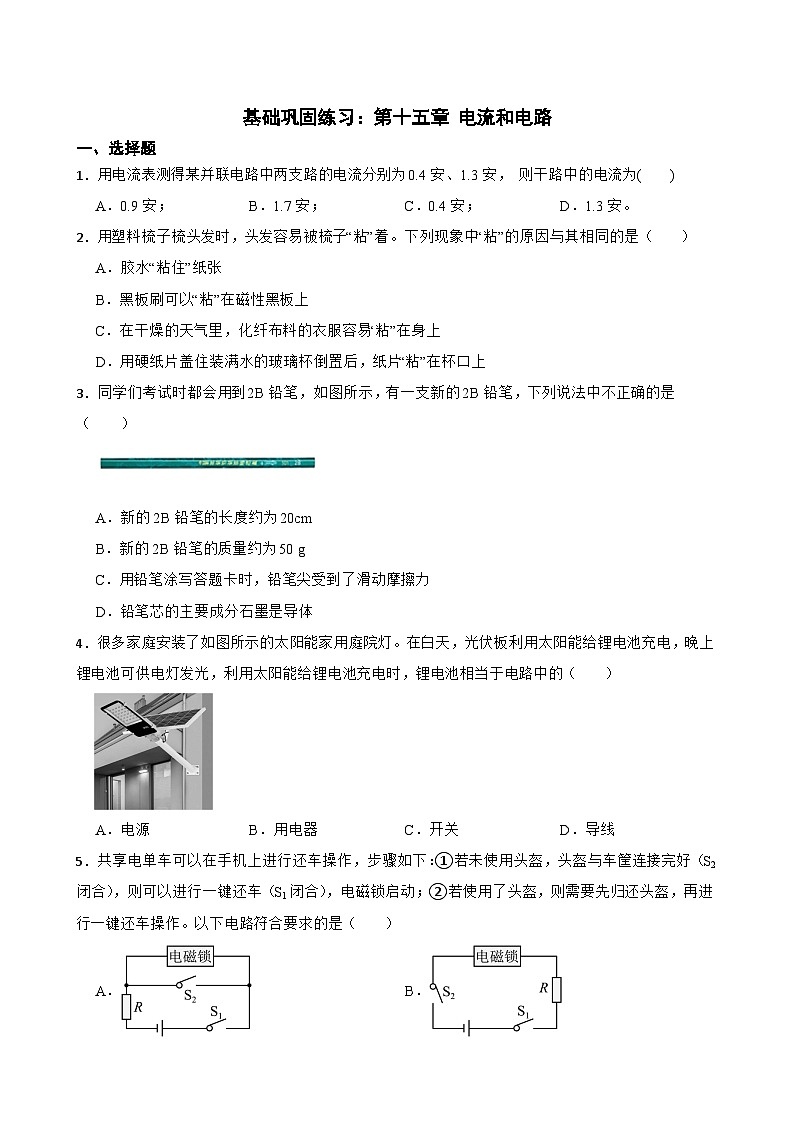

一、選擇題
1．用電流表測得某并聯電路中兩支路的電流分別為0.4安、1.3安， 則干路中的電流為( )
A．0.9安；B．1.7安；C．0.4安；D．1.3安。
2．用塑料梳子梳頭發時，頭發容易被梳子“粘”著。下列現象中“粘”的原因與其相同的是（ ）
A．膠水“粘住”紙張
B．黑板刷可以“粘”在磁性黑板上
C．在干燥的天氣里，化纖布料的衣服容易“粘”在身上
D．用硬紙片蓋住裝滿水的玻璃杯倒置后，紙片“粘”在杯口上
3．同學們考試時都會用到2B鉛筆，如圖所示，有一支新的2B鉛筆，下列說法中不正確的是（ ）
A．新的2B鉛筆的長度約為20cm
B．新的2B鉛筆的質量約為50 g
C．用鉛筆涂寫答題卡時，鉛筆尖受到了滑動摩擦力
D．鉛筆芯的主要成分石墨是導體
4．很多家庭安裝了如圖所示的太陽能家用庭院燈。在白天，光伏板利用太陽能給鋰電池充電，晚上鋰電池可供電燈發光，利用太陽能給鋰電池充電時，鋰電池相當于電路中的（ ）
A．電源B．用電器C．開關D．導線
5．共享電單車可以在手機上進行還車操作，步驟如下：①若未使用頭盔，頭盔與車筐連接完好（S2閉合），則可以進行一鍵還車（S1閉合），電磁鎖啟動；②若使用了頭盔，則需要先歸還頭盔，再進行一鍵還車操作。以下電路符合要求的是（ ）

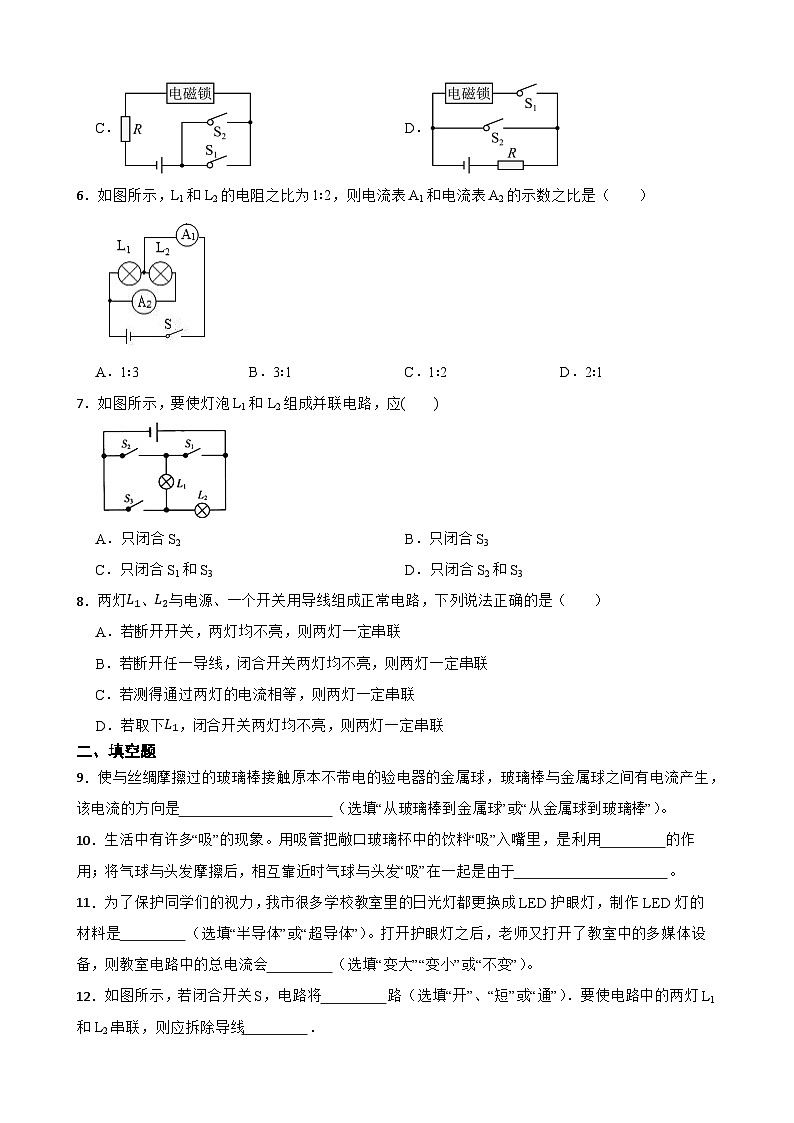

A．B．
C．D．
6．如圖所示，L1和L2的電阻之比為1∶2，則電流表A1和電流表A2的示數之比是（ ）
A．1∶3B．3∶1C．1∶2D．2∶1
7．如圖所示，要使燈泡L1和L2組成并聯電路，應( )
A．只閉合S2B．只閉合S3
C．只閉合S1和S3D．只閉合S2和S3
8．兩燈L1、L2與電源、一個開關用導線組成正常電路，下列說法正確的是（ ）
A．若斷開開關，兩燈均不亮，則兩燈一定串聯
B．若斷開任一導線，閉合開關兩燈均不亮，則兩燈一定串聯
C．若測得通過兩燈的電流相等，則兩燈一定串聯
D．若取下L1，閉合開關兩燈均不亮，則兩燈一定串聯
二、填空題
9．使與絲綢摩擦過的玻璃棒接觸原本不帶電的驗電器的金屬球，玻璃棒與金屬球之間有電流產生，該電流的方向是 （選填“從玻璃棒到金屬球”或“從金屬球到玻璃棒”）。
10．生活中有許多“吸”的現象。用吸管把敞口玻璃杯中的飲料“吸”入嘴里，是利用 的作用；將氣球與頭發摩擦后，相互靠近時氣球與頭發“吸”在一起是由于 。
11．為了保護同學們的視力，我市很多學校教室里的日光燈都更換成LED護眼燈，制作LED燈的材料是 （選填“半導體”或“超導體”）。打開護眼燈之后，老師又打開了教室中的多媒體設備，則教室電路中的總電流會 （選填“變大”“變小”或“不變”）。
12．如圖所示，若閉合開關S，電路將 路（選填“開”、“短”或“通”）．要使電路中的兩燈L1和L2串聯，則應拆除導線 ．
13．如圖所示，某城市安裝一種“按鈕式紅綠燈”。當路上車輛不多時，行人通過觸摸按鈕，使正對車輛的紅燈亮起，行人安全通過。按鈕相當于電路中的 ；紅燈和綠燈是 聯的。按鈕與被控制的燈之間是 。（填“串聯”或“并聯”）
14．如圖所示的電路，若只閉合開關S1、S3，L1、L2的連接方式是 。（選填“串聯”或“并聯”）。
三、作圖題
15．如圖所示，請將電路右邊的兩個電路元件填入左邊電路圖的空白處，要求：閉合開關后，
①L1、L2都能發光；
②電流表只測L1的電流；
③電壓表有正常示數。
四、實驗探究題
16．按要求完成填空。
（1）如圖甲所示，絲綢摩擦過的玻璃棒A帶 電，將該玻璃棒A靠近用棉線懸掛的帶電體B，發現二者相互吸引，由此可知B帶 電（均選填“正”或“負”）；
（2）如圖乙是“探究并聯電路中電流關系”的實驗電路，此時電流表測通過 （選填“L1”或“L2”）的電流。連接電路時，電流表應先用 （選填“大”或“小”）量程試觸。
17．（一）如圖是“探究串聯電路電流特點”的實驗電路圖：
（1）在拆接電路時，開關必須 ；
（2）實驗中，選擇兩個小燈泡的規格應該是的 （填“相同”或“不相同”）；
（3）下表是某同學實驗中的一組數據：
指出上述表格所記錄的數據中，明顯錯誤的數值是 A；
（4）如果用電壓表測得AB、BC、AC間電壓分別為U1、U2、U3 ，則三者之間的關系式為： 。
（二）下列是某實驗中的三個電路圖，請仔細觀察后回答。
（1）該實驗探究的問題是 ；
（2）如果上面三個圖中電流表的示數分別為I1、I2、I3 ，請你寫出正確的結論表達式： 。
答案解析部分
1．B
2．C
3．B
4．B
5．B
6．B
7．C
8．D
9．從玻璃棒到金屬球
10．大氣壓；異種電荷互相吸引
11．半導體；變大
12．短；b
13．開關；并；串聯
14．并聯
15．
16．正；負；L2；大
17．斷開；不相同；0.5；U3=U1+U2；并聯電路中干路電流與支路電流的關系；I3 =I1+I2電流表的位置
A
B
C
電流I/A
0.3
0.3
0.5
