期末綜合測試一 （試卷）-2024-2025學年滬科版（2024）物理八年級全一冊

這是一份期末綜合測試一 （試卷）-2024-2025學年滬科版（2024）物理八年級全一冊，共14頁。試卷主要包含了填空題，選擇題，實驗題，計算題等內容，歡迎下載使用。

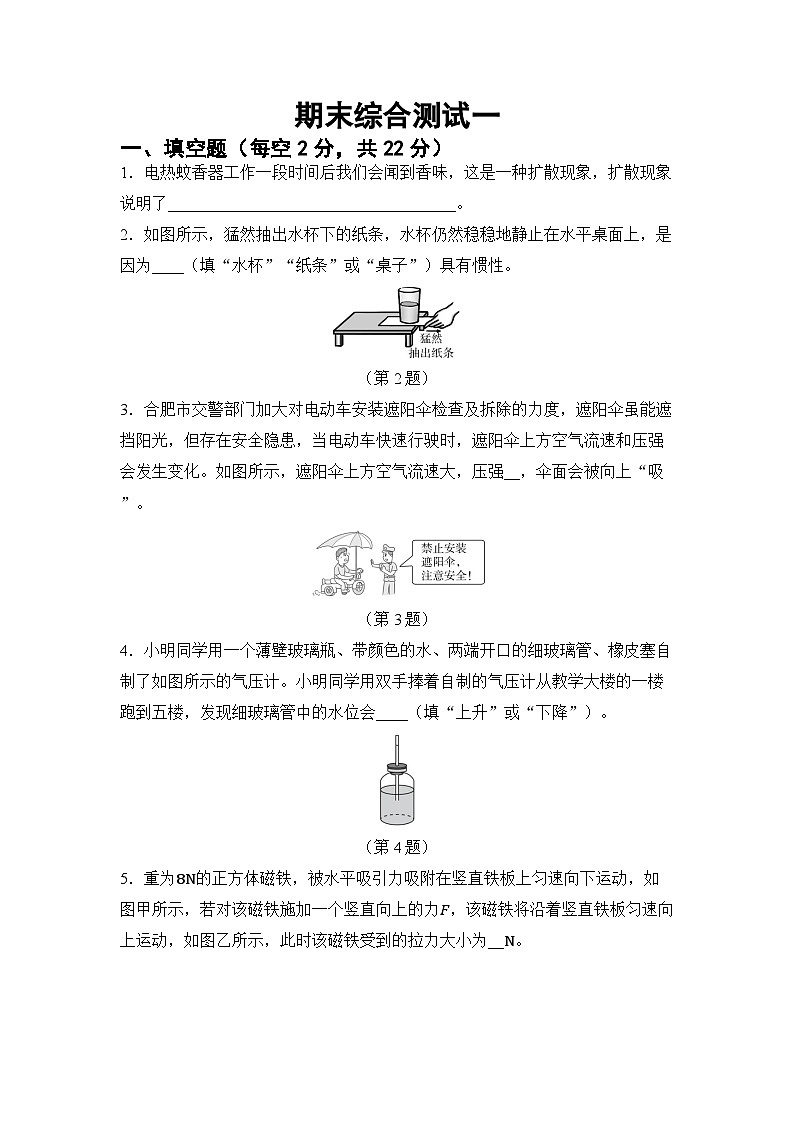

1．電熱蚊香器工作一段時間后我們會聞到香味，這是一種擴散現象，擴散現象說明了____________________________________。
2．如圖所示，猛然抽出水杯下的紙條，水杯仍然穩穩地靜止在水平桌面上，是因?yàn)開___（填“水杯”“紙條”或“桌子”）具有慣性。
（第2題）
3．合肥市交警部門加大對電動車安裝遮陽傘檢查及拆除的力度，遮陽傘雖能遮擋陽光，但存在安全隱患，當電動車快速行駛時，遮陽傘上方空氣流速和壓強會發生變化。如圖所示，遮陽傘上方空氣流速大，壓強__，傘面會被向上“吸”。
（第3題）
4．小明同學用一個薄壁玻璃瓶、帶顏色的水、兩端開口的細玻璃管、橡皮塞自制了如圖所示的氣壓計。小明同學用雙手捧著自制的氣壓計從教學大樓的一樓跑到五樓，發現細玻璃管中的水位會____（填“上升”或“下降”）。
（第4題）

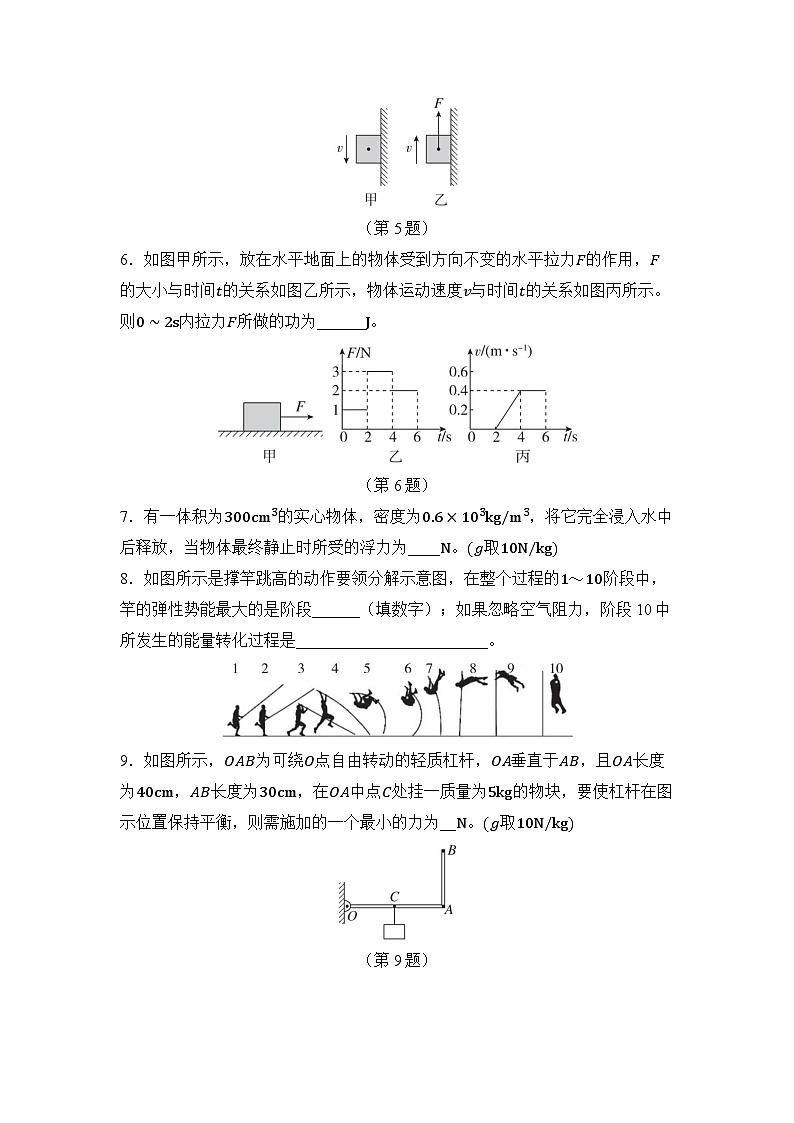

5．重為8N的正方體磁鐵，被水平吸引力吸附在豎直鐵板上勻速向下運動，如圖甲所示，若對該磁鐵施加一個豎直向上的力F，該磁鐵將沿著豎直鐵板勻速向上運動，如圖乙所示，此時該磁鐵受到的拉力大小為__N。
（第5題）
6．如圖甲所示，放在水平地面上的物體受到方向不變的水平拉力F的作用，F(xiàn)的大小與時間t的關系如圖乙所示，物體運動速度v與時間t的關系如圖丙所示。則0～2s內拉力F所做的功為______J。
（第6題）
7．有一體積為300cm3的實心物體，密度為0.6×103kg/m3，將它完全浸入水中后釋放，當物體最終靜止時所受的浮力為____N。(g取10N/kg)
8．如圖所示是撐竿跳高的動作要領分解示意圖，在整個過程的1～10階段中，竿的彈性勢能最大的是階段______（填數字）；如果忽略空氣阻力，階段10中所發生的能量轉化過程是________________________。
9．如圖所示，OAB為可繞O點自由轉動的輕質杠桿，OA垂直于AB，且OA長度為40cm，AB長度為30cm，在OA中點C處掛一質量為5kg的物塊，要使杠桿在圖示位置保持平衡，則需施加的一個最小的力為__N。(g取10N/kg)
（第9題）

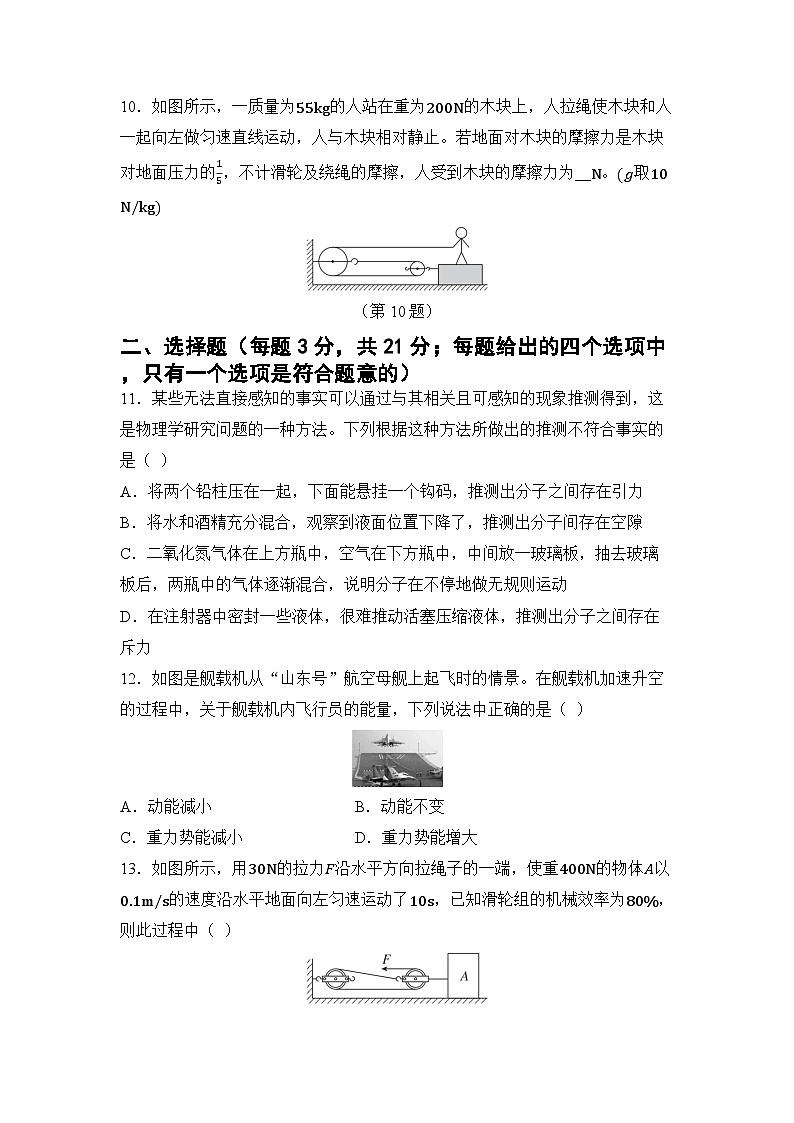

10．如圖所示，一質量為55kg的人站在重為200N的木塊上，人拉繩使木塊和人一起向左做勻速直線運動，人與木塊相對靜止。若地面對木塊的摩擦力是木塊對地面壓力的15，不計滑輪及繞繩的摩擦，人受到木塊的摩擦力為__N。(g取10N/kg)
（第10題）
二、選擇題（每題3分，共21分；每題給出的四個選項中，只有一個選項是符合題意的）
11．某些無法直接感知的事實可以通過與其相關且可感知的現象推測得到，這是物理學研究問題的一種方法。下列根據這種方法所做出的推測不符合事實的是（ ）
A．將兩個鉛柱壓在一起，下面能懸掛一個鉤碼，推測出分子之間存在引力
B．將水和酒精充分混合，觀察到液面位置下降了，推測出分子間存在空隙
C．二氧化氮?dú)怏w在上方瓶中，空氣在下方瓶中，中間放一玻璃板，抽去玻璃板后，兩瓶中的氣體逐漸混合，說明分子在不停地做無規則運動
D．在注射器中密封一些液體，很難推動活塞壓縮液體，推測出分子之間存在斥力
12．如圖是艦載機從“山東號”航空母艦上起飛時的情景。在艦載機加速升空的過程中，關于艦載機內飛行員的能量，下列說法中正確的是（ ）
A．動能減小B．動能不變
C．重力勢能減小D．重力勢能增大
13．如圖所示，用30N的拉力F沿水平方向拉繩子的一端，使重400N的物體A以0.1m/s的速度沿水平地面向左勻速運動了10s，已知滑輪組的機械效率為80%，則此過程中（ ）
A．繩子自由端移動的距離為1m
B．滑輪組對物體A的水平拉力為90N
C．拉力F的功率為3W
D．拉力F所做的有用功為72J
14．如圖所示，磁懸浮地球儀的球體懸浮在底座上方，球體內有一個磁鐵，底座里有一個電磁鐵。球體與底座之間是相互排斥的，有關此地球儀，下列說法中不正確的是（ ）
A．球體受到的重力和底座對它的斥力是一對平衡力
B．底座受到的重力和桌面對底座的支持力是一對平衡力
C．球體對底座的斥力和底座對球體的斥力是一對相互作用力
D．換用一個質量較大的球體仍然懸浮在空中，球體受到的斥力會變大
15．如圖所示，在探究液體壓強特點的過程中，將U形管壓強計的金屬盒放在水中，下列做法中能夠使壓強計U形管兩側液面的高度差減小的是（ ）
A．將壓強計的金屬盒向下移動一段距離
B．將壓強計的金屬盒向上移動一段距離
C．將壓強計的金屬盒在原位置轉動180°
D．將壓強計的金屬盒放在同樣深度的食鹽水中
16．如圖所示的是我國古代《墨經》中記述的有關桿秤的杠桿原理，此時桿秤處于平衡狀態，以下關于它的說法中不正確的是（ ）
A．“標”“本”表示力臂
B．“權”“重”表示力
C．提紐相當于支點
D．增大“重”時，應把“權”靠近O點
17．在物理實驗操作考試中，小馬同學用彈簧測力計懸掛一個圓柱體物塊，使物塊下表面與水面剛好接觸，如圖甲所示；然后勻速放下物塊，此過程中彈簧測力計示數F與物塊下表面浸入水中的深度?的關系如圖乙所示，彈簧測力計始終在水面上方，水未溢出，g取10N/kg，水的密度是1.0×103kg/m3。下列說法中不正確的是（ ）
A．物塊受到的重力是12N
B．物塊浸沒在水中受到的浮力是2N
C．物塊的密度為4g/cm3
D．物塊剛好浸沒時，物塊下表面受到水的壓強是0.4×103Pa
三、實驗題（每空3分，共36分）
18．小亮學習了液體壓強知識后，猜想：液體內部某點的壓強跟該點到容器底的距離有關。為此，他利用液體壓強計、水、燒杯等相同的兩套器材進行對比驗證，實驗情況如圖所示。
（1） 小亮向小明介紹自己的實驗推理過程：在甲、乙兩燒杯中，A、B兩點到燒杯底部的距離是不同的；通過觀察壓強計U形管兩側____________，判斷出pA____pB；由此可以得出結論：液體內部某點壓強與該點到容器底部距離有關。
（2） 小明反駁說：你在實驗中沒有控制________________相同，所以你的結論是錯誤的。在小亮的實驗基礎上，______（填序號），才能得出正確結論。
A.把甲杯中的探頭上移5cm 或把乙杯中的探頭下移5cm
B.從甲杯中抽出5cm 深的水或向乙杯中加入5cm 深的水
19．在“探究浮力大小與哪些因素有關”的實驗中，操作步驟如圖所示。
（1） 操作乙中，物體受到的浮力為____N。
（2） 分析比較操作甲、乙、丙可得出的初步結論：當液體的密度相同時，________________________越大，浸在液體中的物體受到的浮力越大。
（3） 已知水的密度是1.0×103kg/m3，實驗所用物體的密度為____________kg/m3。(g取10N/kg)
（4） 根據圖中給出的信息，你還可以分析得出什么結論？（寫出一條即可）__________________________________________________________________________________________________________。
20．小明在“探究杠桿的平衡條件”的實驗中，進行了如下探究。
（1） 掛鉤碼前，杠桿在如圖甲所示的位置靜止，向左調節（杠桿兩端）螺母，__________________________（請補充完整實驗操作過程）。
（2） 正確調節后，小明在杠桿左右兩側掛上鉤碼，杠桿保持水平平衡，如圖乙所示。當他只改變右側鉤碼的個數時，杠桿不能再在水平位置保持平衡，這說明力的____會影響杠桿的平衡。
（3） 小明同學實驗時，掛上鉤碼并調節鉤碼的位置，使杠桿水平平衡，如圖乙所示。然后多次改變杠桿兩側懸掛的鉤碼的個數并移動鉤碼的位置(一個鉤碼的重力為0.5N,杠桿上一格為5cm)，使杠桿水平平衡，記錄的數據如下表所示。分析表格中的數據，在表中①處數據應為____。
（4） 小明繼續用放大的杠桿實驗，如圖丙所示，他先在A、B兩處掛上鉤碼，使杠桿水平平衡，保持A處鉤碼個數和位置不變。①若只將B處的鉤碼改掛到C或D處(OB=OD=OC)時，發現杠桿不能再在水平位置平衡；②若只將B處的鉤碼改掛到E、F處時(OE>OB、OF>OB，但B、E和F 在一條豎直線上)，發現杠桿卻能在水平位置平衡。他分析，之所以將鉤碼掛在E、F處時杠桿可以平衡，是因?yàn)橹c(diǎn)O到E和F所在直線的距離相等，這個距離會影響杠桿是否平衡，在物理學上將這個距離稱為力臂。結合（3）表格中的數據歸納杠桿平衡條件準確表述是______（填字母）。
A．動力×支點到動力作用點的距離=阻力×支點到阻力作用點的距離
B．動力×支點到動力作用線的距離=阻力×支點到阻力作用線的距離
四、計算題（21題9分，22題12分，共21分）
21．如圖所示，是某建筑工地上，重為500N的工人利用滑輪組從豎直的深井中提升泥土的情形。某次操作中，工人用150N的拉力F在10s內將總重為360N的泥土勻速提升了1m。在此過程中不計摩擦、繩重和裝泥土的容器重。求：
（1） 工人拉力F做功的功率。
（2） 上述過程中，該裝置的機械效率。
22．一個空玻璃瓶，其瓶身為圓柱體，底面積為50cm2，內裝10cm高的水，將瓶口密封后放在水平地面上，如圖甲所示。再將玻璃瓶分別倒置在盛有水和某種未知液體的容器中，靜止后，瓶?jī)?nèi)、外液面的高度差如圖乙和丙所示(ρ水=1.0×103kg/m3,g取10N/kg，瓶壁厚度忽略不計)。求：
（1） 圖乙中玻璃瓶受到水的浮力；
（2） 空玻璃瓶的質量；
（3） 未知液體的密度。
【參考答案】
期末綜合測試一
一、填空題（每空2分，共22分）
1．分子在永不停息地做無規則運動
2．水杯
【點撥】由于水杯具有慣性，當猛然抽出水杯下的紙條時，水杯由于慣性要保持原來的靜止?fàn)顟B(tài)，故水杯仍然穩穩地靜止在水平桌面上。
3．小
【點撥】遮陽傘的傘面“上凸下平”，當電動車快速行駛時，傘上方空氣流速大，壓強??；傘下方空氣流速小，壓強大，遮陽傘會受到一個向上的壓強差、壓力差，使傘面向上“吸”。
4．上升
【點撥】小明同學捧著自制的氣壓計從教學大樓的一樓跑到五樓，高度升高，大氣壓強減小，而玻璃瓶中氣壓不變，所以細玻璃管中的水位會上升。
5．16
【點撥】正方體磁鐵被水平吸引力吸附在豎直鐵板上勻速向下運動，磁鐵豎直方向上受到豎直向下的重力和豎直向上的摩擦力，這兩個力是平衡力，大小相等，重力是8N，摩擦力是8N。若對該磁鐵施加一個豎直向上的力F，磁鐵勻速向上運動，運動過程中，磁鐵對鐵板的壓力大小不變，接觸面的粗糙程度不變，則摩擦力大小不變，仍為8N，則施加的向上的拉力F=G+f=8N+8N=16N。
6．0
【點撥】由圖丙可知，0～2s內物體保持靜止，由圖乙可知，此時的拉力大小為1N，在力的方向上沒有移動距離，故拉力沒有做功。
7．1.8
【點撥】因?yàn)槲矬w的密度小于水的密度，所以將它完全浸入水中后釋放，它會上浮。該實心物體的重力G=mg=ρVg=0.6×103kg/m3×300×10?6m3×10N/kg=1.8N，當物體最終靜止時會漂浮在水面上，所以受到的浮力等于物體的重力。
8．5； 重力勢能轉化為動能
【點撥】彈性勢能的大小與物體的形變程度有關，形變程度越大，彈性勢能越大。由圖可知，在整個過程的1～10階段中，階段5中竿的形變程度最大，竿的彈性勢能最大；階段10中，人的高度變小，速度變大，則重力勢能減少，動能增多，忽略空氣阻力，故所發生的能量轉化過程是重力勢能轉化為動能。
9．20
【點撥】C處所掛物塊的重力G=mg=5kg×10N/kg=50N，杠桿的阻力等于物塊的重力，對應的阻力臂OC=12OA=12×40cm=20cm=0.2m，阻力及阻力臂不變，根據杠桿平衡條件知，動力臂最大時，施加的力最小。連接OB為最大動力臂，OB=OA2+AB2=(40×10?2m)2+(30×10?2m)2=0.5m，根據杠桿平衡條件，有50N×0.2m=F×0.5m，解得需施加的最小力F=20N。
10．50
【點撥】由圖可知，繩子有效股數為2股。人的重力G=mg=55kg×10N/kg=550N，人和木塊的總重力G總=G+G木=550N+200N=750N，木塊對地面的壓力F壓=G總，地面對木塊的摩擦力f=15F壓=15×750N=150N，人相對于木塊靜止，人在水平方向上受到繩子向左的拉力及木塊給人向右的摩擦力，這兩個力是一對平衡力，大小相等。木塊勻速直線運動時，水平方向上受到向左的繩子的拉力、人對木塊向左的摩擦力（人對木塊的摩擦力與木塊對人的摩擦力是一對相互作用力，大小相等，方向相反）和地面對木塊向右的摩擦力的作用，這三個力使木塊處于平衡狀態，所以有f木+2F=F+2F=f=150N，解得F=50N，人受到木塊的摩擦力f木′=f木=F=50N。
二、選擇題（每題3分，共21分；每題給出的四個選項中，只有一個選項是符合題意的）
11．C
【點撥】將兩個鉛柱緊壓在一起后，即使下面懸掛一個鉤碼也不會將它們拉開，說明分子間存在引力，故A不符合題意；將水和酒精充分混合，觀察到液面位置下降了，是由于水分子和酒精分子進入彼此間的空隙，說明分子間存在空隙，故B不符合題意；二氧化氮?dú)怏w的密度比空氣的密度大，抽去玻璃板后，會在重力作用下向下運動與空氣混合在一起，不能說明分子在不停地做無規則運動，正確開展實驗時應在下方瓶子中充入二氧化氮?dú)怏w，故C符合題意；在注射器中密封一些液體，很難推動活塞壓縮液體，這是因?yàn)榉肿娱g存在著相互作用的斥力，故D不符合題意。故選C。
12．D
【點撥】在艦載機加速升空的過程中，飛行員的質量不變，速度變大，動能變大，高度變大，重力勢能增大，故D正確，ABC錯誤。
13．D
【點撥】由圖可知，繩子的有效股數n=3，繩子自由端移動的速度v繩=nv物=3×0.1m/s=0.3m/s，則繩子自由端移動的距離s繩=v繩t=0.3m/s×10s=3m，故A錯誤；由η=W有用W總=fs物Fs繩=fs物F3s物=f3F可得，物體A受到的摩擦力f=3ηF=3×80%×30N=72N，由于物體A勻速運動，所以滑輪組對物體A的水平拉力等于物體A受到的摩擦力，大小為72N，故B錯誤；由P=Wt=Fst=Fv可知，拉力F做功的功率P=Fv繩=30N×0.3m/s=9W，故C錯誤；拉力所做的有用功，即克服物體A與水平地面之間的摩擦力做的功W有用=fs物=fv物t=72N×0.1m/s×10s=72J，故D正確。
14．B
【點撥】球體受到的重力和底座對它的斥力大小相等、方向相反、作用在同一直線上、作用在同一物體上，是一對平衡力，故A正確，不符合題意；桌面對底座的支持力大小等于底座與球體的重力之和，因此，底座受到的重力和桌面對底座的支持力大小不相等，不是一對平衡力，故B錯誤，符合題意；球體對底座的斥力和底座對球體的斥力大小相等、方向相反、作用在同一直線上、作用在兩個物體上，是一對相互作用力，故C正確，不符合題意；換用一個質量較大的球體仍然懸浮在空中，球體受到的斥力等于自身的重力，所以會變大，故D正確，不符合題意。
15．B
【點撥】將壓強計的金屬盒向下移動一段距離，深度增加，壓強會增大，U形管兩側液面的高度差會變大，故A不符合題意；將壓強計的金屬盒向上移動一段距離，深度減小，壓強會減小，U形管兩側液面的高度差會變小，故B符合題意；將壓強計的金屬盒在原位置轉動180° ，只改變了方向，而未改變深度，壓強不變，U形管兩側液面的高度差不變，故C不符合題意；將壓強計的金屬盒放在同樣深度的食鹽水中，深度不變，液體密度變大，壓強會變大，U形管兩側液面的高度差變大，故D不符合題意。
16．D
【點撥】從桿秤的杠桿原理示意圖看，“標”“本”分別表示動力臂和阻力臂，“權”“重”分別表示動力和阻力，提紐O點是支點，故ABC正確，不符合題意；增大“重”時，阻力變大，阻力臂不變，動力大小不變，為了保持杠桿平衡，應該增大動力臂，即應把“權”適當遠離支點，故D錯誤，符合題意。
17．C
【點撥】由圖像可知，彈簧測力計的最大示數F最大=12N，此時物塊未浸入水中，則物塊的重力G=F最大=12N，物塊浸沒在水中時彈簧測力計的示數F示=10N，由稱重法可知，物塊浸沒時受到的浮力F浮=G?F示=12N?10N=2N，故AB正確，不符合題意；物塊浸沒在水中時，由F浮=ρ液gV排得，物塊的體積V=V排=F浮ρ水g=2N1.0×103kg/m3×10N/kg=2×10?4m3，由G=mg可知，物塊的質量m=Gg=12N10N/kg=1.2kg，物塊的密度ρ=mV=1.2kg2×10?4m3=6×103kg/m3=6g/cm3，故C錯誤，符合題意；由圖乙可知，物塊剛好浸沒時下表面所處的深度?=4cm=0.04m，物塊下表面受到水的壓強p=ρ水g?=1.0×103kg/m3×10N/kg×0.04m=0.4×103Pa，故D正確，不符合題意。
三、實驗題（每空3分，共36分）
18．（1） 液面高度差； 大于
（2） 探頭所處深度； B
19．（1） 0.2
（2） 物體排開液體的體積
（3） 8×103
【點撥】由操作丁可知，物體浸沒在水中時彈簧測力計對物體的拉力為3.5N，根據稱重法可知，此時物體在水中受到的浮力F浮=G?F拉=4N?3.5N=0.5N，由阿基米德原理可知，物體的體積V物=V排=F浮ρ水g=0.5N1.0×103kg/m3×10N/kg=5×10?5m3，實驗所用物體的密度ρ物=m物V物=GgV物=4N10N/kg5×10?5m3=8×103kg/m3。
（4） 當物體排開液體的體積相同時，液體密度越大，浸在液體中的物體受到的浮力越大（合理即可）
20．（1） 使杠桿在水平位置平衡
【點撥】如圖甲所示，杠桿右端下沉，應將平衡螺母向左調節，使杠桿在水平位置平衡，這樣做是為了便于測量力臂。
（2） 大小
[解析]改變右側鉤碼的個數，鉤碼對杠桿的拉力發生了變化，杠桿不能再在水平位置保持平衡，這說明力的大小會影響杠桿的平衡。
（3） 1.5
[解析]分析表中數據可得，1.0N×15cm=F2×10cm，解得F2=1.5N，則表中①處數據為1.5。
（4） B
[解析]若只將B處的鉤碼改掛到C或D處(OB=OD=OC)時，發現杠桿不能再在水平位置平衡，說明力臂發生了改變。若只將B處的鉤碼改掛到E、F處時(OE>OB、OF>OB，但B、E和F在一條豎直線上)，發現杠桿卻能在水平位置平衡，說明此時力臂保持不變，結合（3）表格中實驗數據可得，杠桿平衡條件為動力×動力臂=阻力×阻力臂，即動力×支點到動力作用線的距離=阻力×支點到阻力作用線的距離。
四、計算題（21題9分，22題12分，共21分）
21．（1） 【解】由圖可知n=3，繩子自由端移動的距離s=n?=3×1m=3m，
拉力做的總功W總=Fs=150N×3m=450J，
拉力做功的功率P=W總t=450J10s=45W。
（2） 此過程中，滑輪組的機械效率η=W有W總=G?Fs=G?Fn?=GnF=360N3×150N=80%。
22．（1） 【解】圖甲中玻璃瓶里水的體積V水=S?水=50cm2×10cm=500cm3=5×10?4m3，
圖乙中玻璃瓶排開水的體積V排=V水+S?1=500cm3+50cm2×2cm=600cm3=6×10?4m3，
則玻璃瓶受到水的浮力F浮=ρ水gV排=1.0×103kg/m3×10N/kg×6×10?4m3=6N。
（2） 圖甲中玻璃瓶里水的重力G水=m水g=ρ水V水g=1.0×103kg/m3×5×10?4m3×10N/kg=5N,
由圖乙可知，玻璃瓶處于漂浮狀態，根據物體的浮沉條件可知，F(xiàn)浮=G總=G瓶+G水，
則G瓶=F浮?G水=6N?5N=1N，
由G=mg得，m瓶=G瓶g=1N10N/kg=0.1kg。
（3） 由圖丙可知，玻璃瓶排開未知液體的體積V排′=V水+S?2=500cm3+50cm2×6cm=800cm3=8×10?4m3，
在該液體中玻璃瓶仍處于漂浮狀態，則F浮′=G總=F浮=6N，
由F浮=ρ液gV排得，未知液體的密度ρ液=F浮′gV排′=6N10N/kg×8×10?4m3=0.75×103kg/m3。實驗次數
左側鉤碼拉力F1/N
O 、a 間距離/cm
右側鉤碼拉力F2/N
O 、b 間距離/cm
1
0.5
10
1.0
5
2
1.0
15
①
10
3
2.0
5
1.0
10
