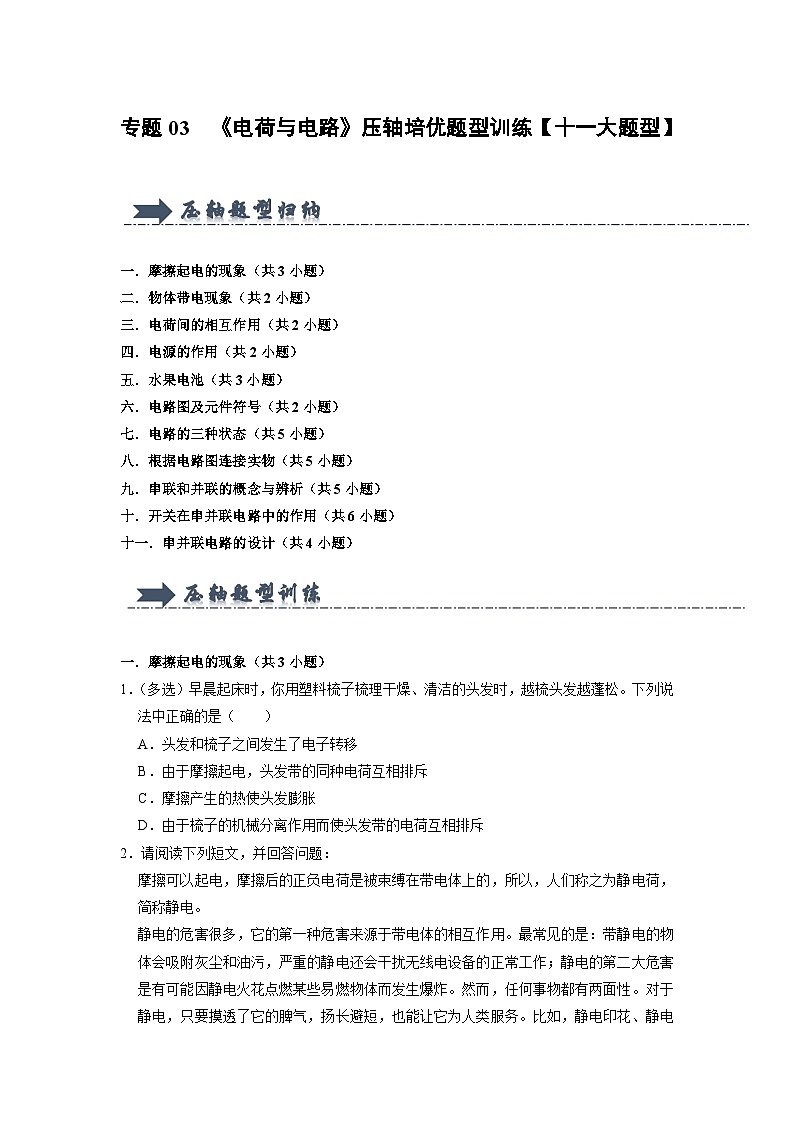

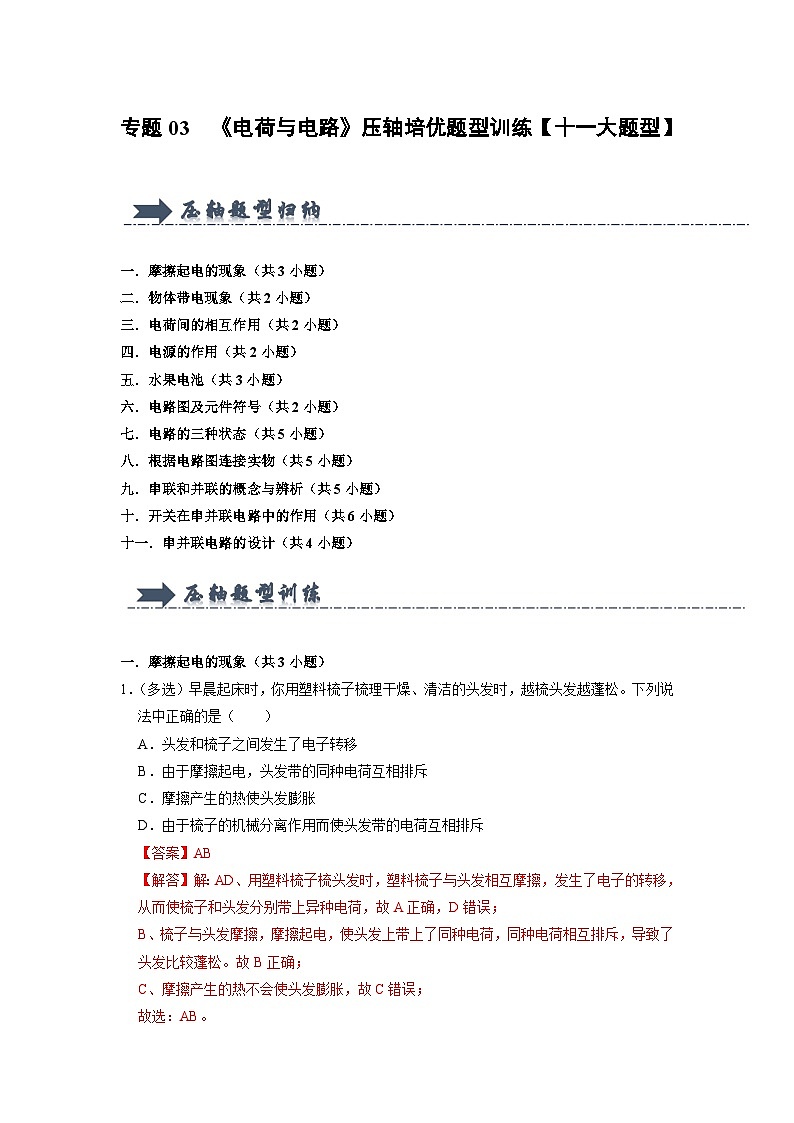

九年級全冊第十五章 電流和電路第1節 兩種電荷課后練習題

這是一份九年級全冊第十五章 電流和電路第1節 兩種電荷課后練習題，文件包含專題03《電荷與電路》壓軸培優題型訓練原卷版docx、專題03《電荷與電路》壓軸培優題型訓練解析版docx等2份試卷配套教學資源，其中試卷共47頁， 歡迎下載使用。
二．物體帶電現象（共2小題）
三．電荷間的相互作用（共2小題）
四．電源的作用（共2小題）
五．水果電池（共3小題）
六．電路圖及元件符號（共2小題）
七．電路的三種狀態（共5小題）
八．根據電路圖連接實物（共5小題）
九．串聯和并聯的概念與辨析（共5小題）
十．開關在串并聯電路中的作用（共6小題）
十一．串并聯電路的設計（共4小題）
一．摩擦起電的現象（共3小題）
1．（多選）早晨起床時，你用塑料梳子梳理干燥、清潔的頭發時，越梳頭發越蓬松。下列說法中正確的是（ ）
A．頭發和梳子之間發生了電子轉移
B．由于摩擦起電，頭發帶的同種電荷互相排斥
C．摩擦產生的熱使頭發膨脹
D．由于梳子的機械分離作用而使頭發帶的電荷互相排斥
【答案】AB
【解答】解：AD、用塑料梳子梳頭發時，塑料梳子與頭發相互摩擦，發生了電子的轉移，從而使梳子和頭發分別帶上異種電荷，故A正確，D錯誤；
B、梳子與頭發摩擦，摩擦起電，使頭發上帶上了同種電荷，同種電荷相互排斥，導致了頭發比較蓬松。故B正確；
C、摩擦產生的熱不會使頭發膨脹，故C錯誤；
故選：AB。

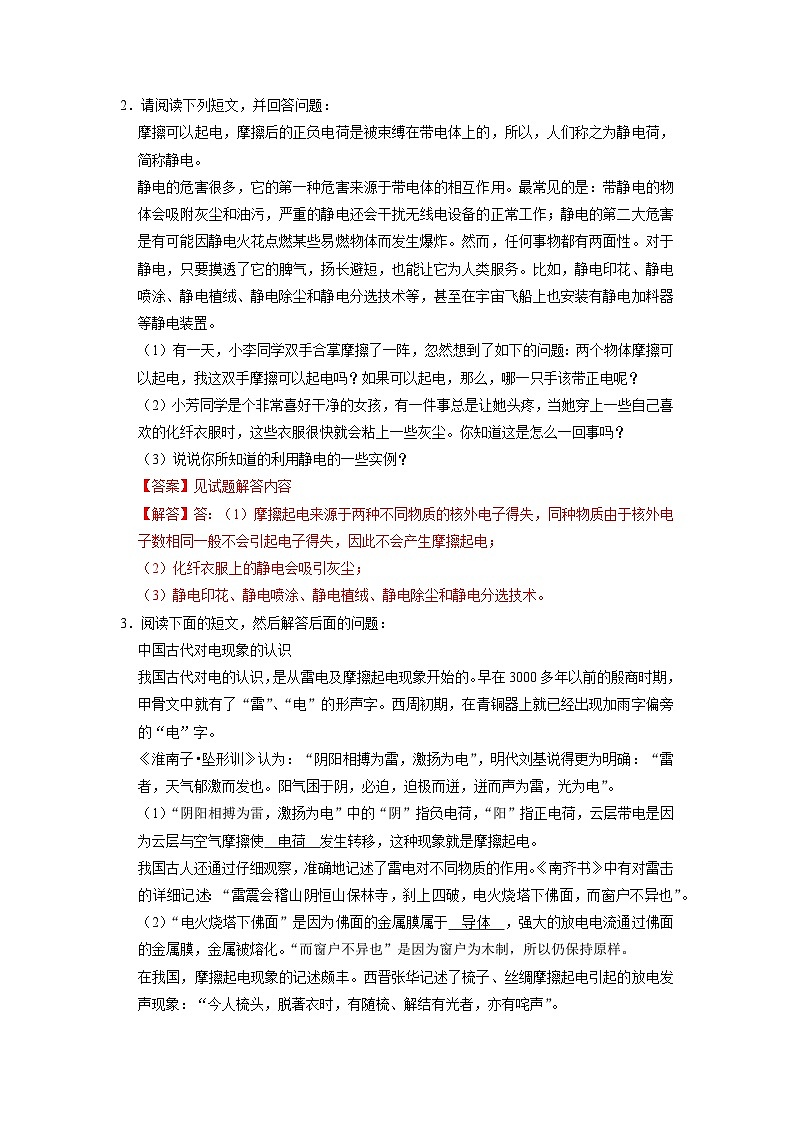

2．請閱讀下列短文，并回答問題：
摩擦可以起電，摩擦后的正負電荷是被束縛在帶電體上的，所以，人們稱之為靜電荷，簡稱靜電。
靜電的危害很多，它的第一種危害來源于帶電體的相互作用。最常見的是：帶靜電的物體會吸附灰塵和油污，嚴重的靜電還會干擾無線電設備的正常工作；靜電的第二大危害是有可能因靜電火花點燃某些易燃物體而發生爆炸。然而，任何事物都有兩面性。對于靜電，只要摸透了它的脾氣，揚長避短，也能讓它為人類服務。比如，靜電印花、靜電噴涂、靜電植絨、靜電除塵和靜電分選技術等，甚至在宇宙飛船上也安裝有靜電加料器等靜電裝置。
（1）有一天，小李同學雙手合掌摩擦了一陣，忽然想到了如下的問題：兩個物體摩擦可以起電，我這雙手摩擦可以起電嗎？如果可以起電，那么，哪一只手該帶正電呢？
（2）小芳同學是個非常喜好干凈的女孩，有一件事總是讓她頭疼，當她穿上一些自己喜歡的化纖衣服時，這些衣服很快就會粘上一些灰塵。你知道這是怎么一回事嗎？
（3）說說你所知道的利用靜電的一些實例？
【答案】見試題解答內容
【解答】答：（1）摩擦起電來源于兩種不同物質的核外電子得失，同種物質由于核外電子數相同一般不會引起電子得失，因此不會產生摩擦起電；
（2）化纖衣服上的靜電會吸引灰塵；
（3）靜電印花、靜電噴涂、靜電植絨、靜電除塵和靜電分選技術。

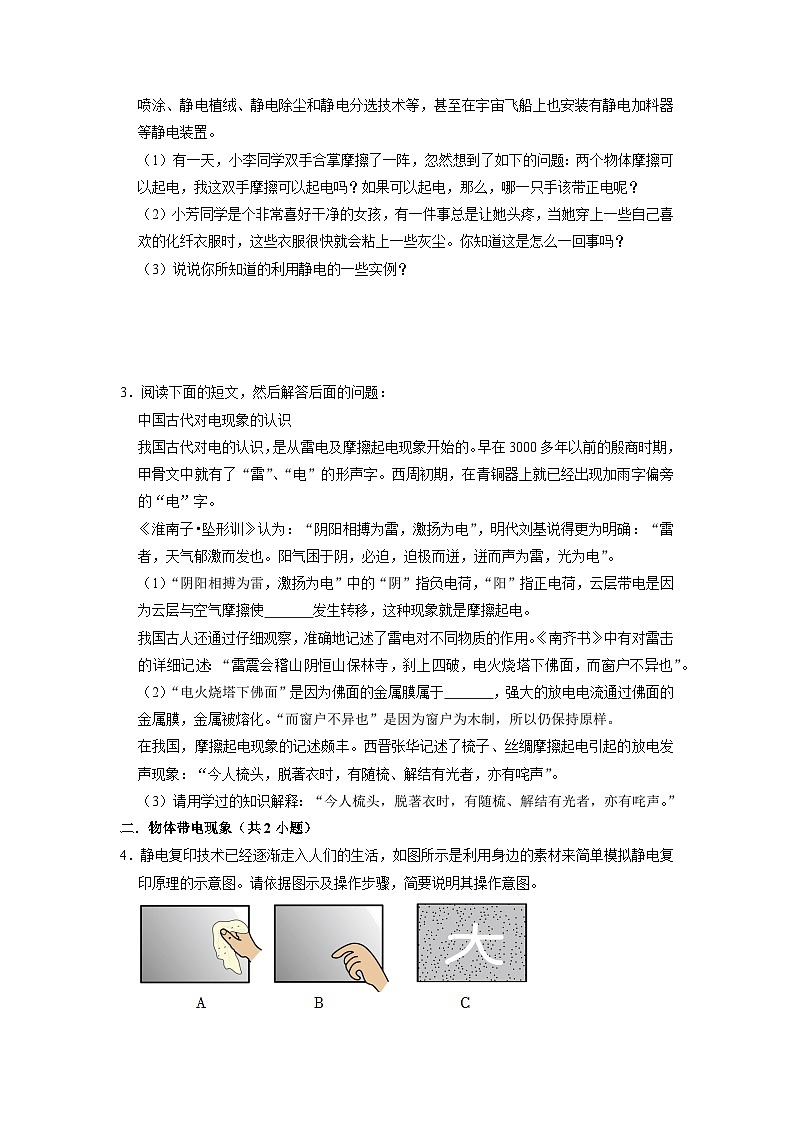

3．閱讀下面的短文，然后解答后面的問題：
中國古代對電現象的認識
我國古代對電的認識，是從雷電及摩擦起電現象開始的。早在3000多年以前的殷商時期，甲骨文中就有了“雷”、“電”的形聲字。西周初期，在青銅器上就已經出現加雨字偏旁的“電”字。
《淮南子?墜形訓》認為：“陰陽相搏為雷，激揚為電”，明代劉基說得更為明確：“雷者，天氣郁激而發也。陽氣困于陰，必迫，迫極而迸，迸而聲為雷，光為電”。
（1）“陰陽相搏為雷，激揚為電”中的“陰”指負電荷，“陽”指正電荷，云層帶電是因為云層與空氣摩擦使 電荷 發生轉移，這種現象就是摩擦起電。
我國古人還通過仔細觀察，準確地記述了雷電對不同物質的作用?！赌淆R書》中有對雷擊的詳細記述：“雷震會稽山陰恒山保林寺，剎上四破，電火燒塔下佛面，而窗戶不異也”。
（2）“電火燒塔下佛面”是因為佛面的金屬膜屬于 導體 ，強大的放電電流通過佛面的金屬膜，金屬被熔化?！岸皯舨划愐病笔且驗榇皯魹槟局?，所以仍保持原樣。
在我國，摩擦起電現象的記述頗豐。西晉張華記述了梳子、絲綢摩擦起電引起的放電發聲現象：“今人梳頭，脫著衣時，有隨梳、解結有光者，亦有咤聲”。
（3）請用學過的知識解釋：“今人梳頭，脫著衣時，有隨梳、解結有光者，亦有咤聲?！?br>【答案】見試題解答內容
【解答】解：（1）云與大氣摩擦使云帶上電荷，這是云與大氣之間的電荷發生轉移，屬摩擦起電現象；
（2）佛面是導體，放電時有電流流過而燒壞，窗戶是絕緣體，放電時沒有電流流過從而燒不壞；
（3）大意是：人們梳頭時，頭發隨梳子飄起，頭發變得蓬松，同時看到光和響聲。
故答案為：（1）電荷；（2）導體；（3）“隨梳”是因為梳子與頭發摩擦，兩者帶上異種電荷而相互吸引；“解結”是因為頭發帶上同種電荷而相互排斥；“有光、有咤聲”是因為積累的電荷發生的放電現象。
二．物體帶電現象（共2小題）

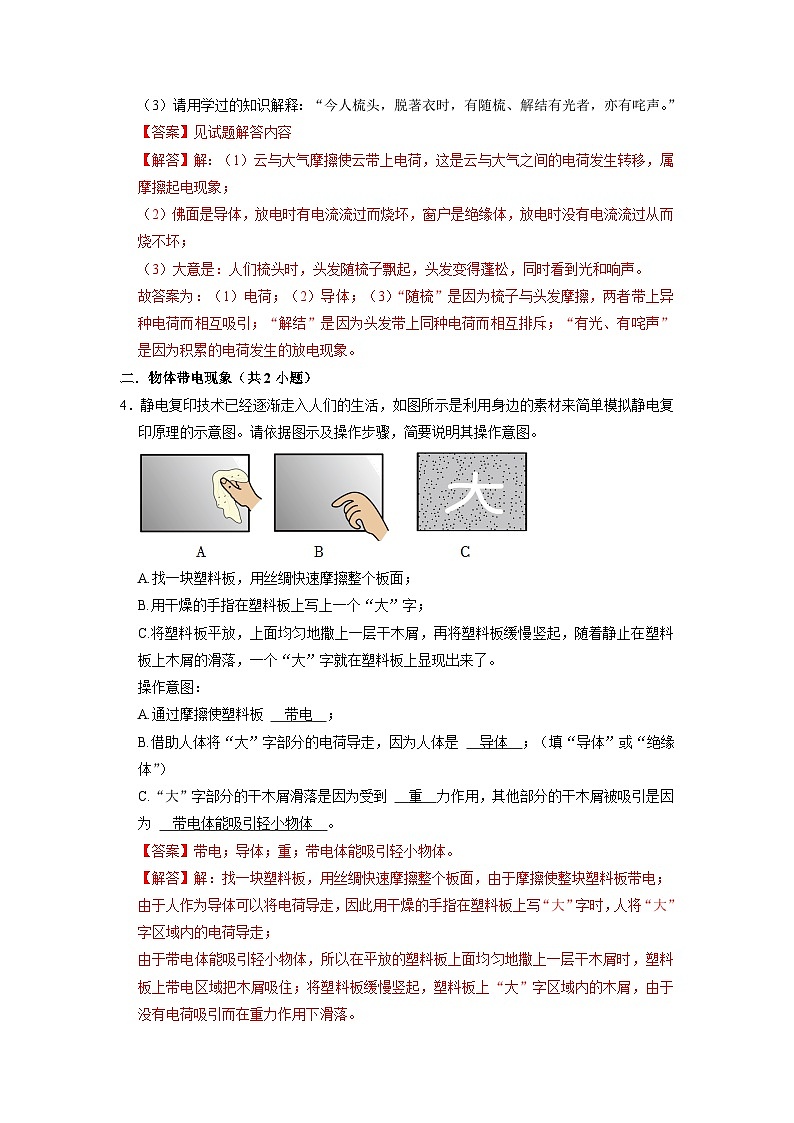

4．靜電復印技術已經逐漸走入人們的生活，如圖所示是利用身邊的素材來簡單模擬靜電復印原理的示意圖。請依據圖示及操作步驟，簡要說明其操作意圖。
A.找一塊塑料板，用絲綢快速摩擦整個板面；
B.用干燥的手指在塑料板上寫上一個“大”字；
C.將塑料板平放，上面均勻地撒上一層干木屑，再將塑料板緩慢豎起，隨著靜止在塑料板上木屑的滑落，一個“大”字就在塑料板上顯現出來了。
操作意圖：
A.通過摩擦使塑料板 帶電 ；
B.借助人體將“大”字部分的電荷導走，因為人體是 導體 ；（填“導體”或“絕緣體”）
C.“大”字部分的干木屑滑落是因為受到 重 力作用，其他部分的干木屑被吸引是因為 帶電體能吸引輕小物體 。
【答案】帶電；導體；重；帶電體能吸引輕小物體。
【解答】解：找一塊塑料板，用絲綢快速摩擦整個板面，由于摩擦使整塊塑料板帶電；
由于人作為導體可以將電荷導走，因此用干燥的手指在塑料板上寫“大”字時，人將“大”字區域內的電荷導走；
由于帶電體能吸引輕小物體，所以在平放的塑料板上面均勻地撒上一層干木屑時，塑料板上帶電區域把木屑吸??；將塑料板緩慢豎起，塑料板上“大”字區域內的木屑，由于沒有電荷吸引而在重力作用下滑落。
故答案為：帶電；導體；重；帶電體能吸引輕小物體。

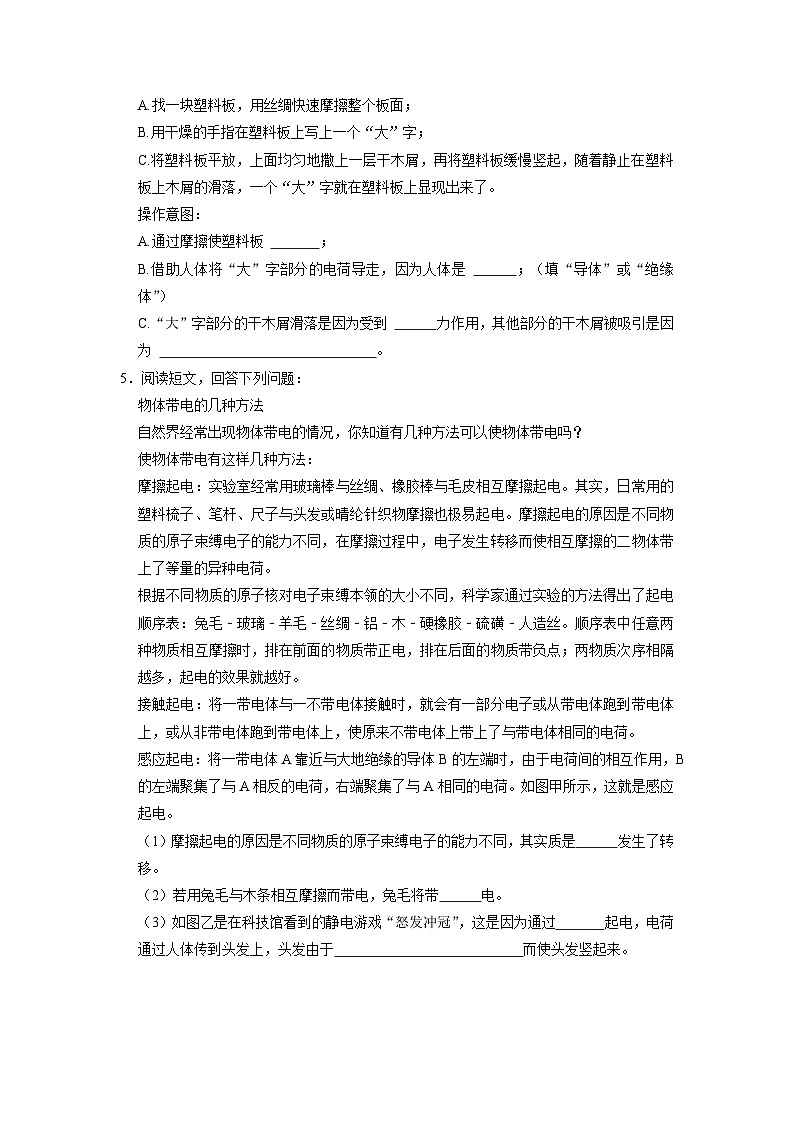

5．閱讀短文，回答下列問題：
物體帶電的幾種方法
自然界經常出現物體帶電的情況，你知道有幾種方法可以使物體帶電嗎？
使物體帶電有這樣幾種方法：
摩擦起電：實驗室經常用玻璃棒與絲綢、橡膠棒與毛皮相互摩擦起電。其實，日常用的塑料梳子、筆桿、尺子與頭發或晴綸針織物摩擦也極易起電。摩擦起電的原因是不同物質的原子束縛電子的能力不同，在摩擦過程中，電子發生轉移而使相互摩擦的二物體帶上了等量的異種電荷。
根據不同物質的原子核對電子束縛本領的大小不同，科學家通過實驗的方法得出了起電順序表：兔毛﹣玻璃﹣羊毛﹣絲綢﹣鋁﹣木﹣硬橡膠﹣硫磺﹣人造絲。順序表中任意兩種物質相互摩擦?xí)r，排在前面的物質帶正電，排在后面的物質帶負點；兩物質次序相隔越多，起電的效果就越好。
接觸起電：將一帶電體與一不帶電體接觸時，就會有一部分電子或從帶電體跑到帶電體上，或從非帶電體跑到帶電體上，使原來不帶電體上帶上了與帶電體相同的電荷。
感應起電：將一帶電體A靠近與大地絕緣的導體B的左端時，由于電荷間的相互作用，B的左端聚集了與A相反的電荷，右端聚集了與A相同的電荷。如圖甲所示，這就是感應起電。
（1）摩擦起電的原因是不同物質的原子束縛電子的能力不同，其實質是 電子 發生了轉移。
（2）若用兔毛與木條相互摩擦而帶電，兔毛將帶 正 電。
（3）如圖乙是在科技館看到的靜電游戲“怒發沖冠”，這是因為通過 接觸 起電，電荷通過人體傳到頭發上，頭發由于 帶同種電荷互相排斥 而使頭發豎起來。
【答案】見試題解答內容
【解答】解：
（1）摩擦起電的實質是電子從一個物體轉移到另一個物體，束縛電子能力強的物體容易得到電子，束縛電子能力弱的物體容易失去電子，其實質是電子發生了轉移；
（2）根據摩擦起電順序表：兔毛﹣玻璃﹣羊毛﹣絲綢﹣鋁﹣木﹣硬橡膠﹣硫磺﹣人造絲，順序表中任意兩種物質相互摩擦?xí)r，排在前面的物質帶正電，排在后面的物質帶負電，所以用兔毛與木條相互摩擦而帶電，兔毛將帶正電；
（3）“怒發沖冠”，這是因為人接觸靜電球時，人體是導體，電荷通過人體傳到頭發上，屬于接觸起電，由于頭發帶同種電荷互相排斥而使頭發豎起來。
故答案為：（1）電子；（2）正；（3）接觸；帶同種電荷互相排斥。
三．電荷間的相互作用（共2小題）
6．經科學研究發現，兩個帶電小球所帶電荷量分別為q1．q2，當它們之間的距離為r（遠大于小球的直徑）時，它們之間的作用力F＝k，其中常量k＝9×109N?m2/C2。
（1）如圖1，將甲、乙兩個帶電小球放在光滑的絕緣水平面上，若甲球帶正電荷、乙球帶負電荷，則它們之間的作用力為 引 力（“引”或“斥），此時兩球?qū)⑾嗷?靠近 （“靠近”或“遠離”）。
（2）如圖2，為了使這兩個小球在原來的位置靜止，沿著甲、乙兩球的球心連線方向，在乙球的右邊某位置放上一個電荷量為q3的小球丙，此時恰好使得三球均保持靜止。則丙球應該帶 正 電荷（“正”或“負”）。請你證明，此時有關系成立。
【答案】見試題解答內容
【解答】解：
（1）甲球帶正電荷、乙球帶負電荷，因異種電荷相互吸引，所以它們相互吸引而相互靠近；
（2）由題意和圖2可知，甲受到乙的引力向右，甲要靜止，應受到丙向左的排斥力，甲球帶正電荷，所以丙也應帶正電荷；
對乙球進行分析，因平面光滑不受摩擦力，則有：F甲對乙＝F丙對乙，
所以根據題意可得：k ＝k ，
化簡得：＝，
所以＝。
故答案為：（1）引；靠近；（2）正；證明過程如上。
7．在中國科學技術館有一件展品﹣﹣靜電滾球，如圖所示。它由中心電極、金屬小球、接地的金屬板構成。轉動手柄時，金屬小球會在中心電極與接地的金屬板間循環往復運動。
（1）轉動手柄使中心電極帶正電，金屬小球靠近中心電極一側帶 負 電荷，遠離電極的一側帶等量的異種電荷。中心電極對負電荷有 吸引 力，對正常電荷有排斥力。由于負電荷離中心電極距離更近，所以吸引力大于排斥力，金屬小球就會 靠近 中心電極（選填“靠近”或“遠離”）。
（2）當金屬小球與中心電極碰撞時，負電荷被中和，此時金屬小球帶 正 電，由于同種電荷相互 排斥 ，金屬小球會遠離中心電極。當金屬小球與接地的金屬板碰撞時，正電荷被導入地下，此時小球又恢復電中性。
【答案】見試題解答內容
【解答】解：（1）由于異種電荷互相吸引；中心電極帶正電，則金屬小球靠近中心電極一側帶負電；中心電極對負電荷有吸引作用；由于負電荷離中心電極距離更近，所以吸引力大于排斥力，故金屬小球會靠近中心電極。
（2）當金屬小球與中心電極碰撞時，負電荷被中和，此時金屬小球帶正電，由于同種電荷相互排斥，金屬小球會遠離中心電極。
故答案為：（1）負；吸引；靠近；（2）正；排斥
四．電源的作用（共2小題）
8．閱讀《人體永動機﹣﹣靠體溫發電能亮的手電筒》回答下題。
人體永動機﹣﹣靠體溫發電能亮的手電筒
備用手電筒一般都是放在家里某個角落里，停電了找東西時才用到，但放置時間久了又沒有充電的話，使用起來會發現沒電了，那是很氣人的。
但是，今天介紹的這款手電筒就可以避免這種尷尬，它是一款既不需要電池，也不需要太陽能，更不利用風力，而是靠人體體溫發電的手電筒﹣﹣﹣﹣﹣Lμmen手電筒。它外形并沒有什么特別，就像一張電話卡，如圖1所示，其內置一顆溫差電池，只要外部環境溫度低于體溫，將手指放在上面就能利用溫差來為小電筒供電，如圖2所示。
這就是體溫發電。體溫發電是通過半導體，利用溫差來獲取電能。溫差發電的基本原理是“澤貝克”效應，即兩種不同的金屬連接起來構成一個閉合回路時，如果兩個連接點的溫度不一樣，就能產生微小的電壓，且溫差越大，產生的電壓越大。
Lμmen就是利用了這一原理，其上配備一個熱電發電機（TEG）的陶瓷部件，它的上部可以感受你手指的溫度，下部感受環境溫度，再通過兩者的溫度差進行發電，進而讓手電筒工作。
如果環境溫度為28攝氏度，Lμmen就相當于在3V電壓下產生15mA的電流，過多的電能將被儲存在內置的電容器里。
Lμmen手電筒比起傳統手電筒來說，照明功率偏小，但光通量更大，更方便在照明不良情況下找尋物體，安全導航以及在黑暗中閱讀。
請根據上述材料，回答下列問題：
（1）體溫發電的根本原理是人體和周圍環境間存在 溫差 ；
（2）除了文中所講利用體溫發電比用電池供電的優點外，你覺得還有哪些？說一點即可。
（3）實際使用中利用體溫發電能獲得大范圍的電壓值嗎？為什么？
【答案】見試題解答內容
【解答】解：（1）由材料可知，體溫發電的根本原理是人體和周圍環境間存在溫差。
（2）因為體溫發電是通過半導體，利用溫差來獲取電能的，所以使用時很環保。
（3）由材料可知，只有溫差越大時，電壓才會越大，但是人體和周圍環境之間不會有太大的溫差，所以不能利用體溫發電來獲得大范圍的電壓值。
故答案為：（1）溫度差；
（2）溫差發電更加環保；
（3）不能獲得大范圍的電壓值；因為人體和周圍環境之間不會有太大的溫差。
9．閱讀短文，回答問題
把兩種不同材料的導線（如鐵線和銅線）組成如圖所示的閉合回路，當AB兩端存在溫度差時，回路中就會有電流通過，這就是塞貝克效應，這種電路叫熱電偶。實驗表明：熱電偶電路中電流的大小跟相互連接的兩種金屬絲的材料有關；跟導體A和B間的溫度差的大小有關，溫度差越大，回路電流越大。
（1）其它條件不變，只將A處杯中的冰水混合物換為沸水，電路電流 變小 。
（2）其它條件不變，只將鐵絲換成銅絲，電路電流 變?yōu)榱?以上各空格均（選填“變大”、“變小”、“不變”、“變?yōu)榱恪保?br>（3）這樣的熱電偶實際上是一個電源，它的電能是由 內 能轉化而來。
（4）可見，熱電偶電路可以把溫度變化信號換成變化的 電 信號。
【答案】見試題解答內容
【解答】解：（1）其它條件不變，只將A 處杯中的冰水混合物換為沸水，則AB兩處的溫度差減小，電流變??；
（2）其它條件不變，只將鐵絲換成銅絲，則雖然AB兩端有溫度差，但由于是同種材料的導線組成的閉合回路，所以就不會出現塞貝克效應，電流變?yōu)榱悖?br>（3）要產生熱電流，必須存在溫度差，說明熱電偶是將內能轉化為電能的裝置；
（4）根據熱電流的特點及產生條件可知，電流的大小直接反映了兩接點間溫度差的大小，因此，我們可以從中得到啟示：可將電流表改裝成溫度計，控制兩接點中的一個點的溫度不變，將另一個點的溫度作為被測溫度，即可通過電表反映出其溫度值的大小。即其可行的應用為：可制成溫度計。
故答案為：（1）變??；（2）變?yōu)榱悖唬?）內；（4）電。
五．水果電池（共3小題）
10．在探究水果電池的活動中，同學們的積極性很高。
（1）“水果電池”被稱為最天然也最沒有污染的電池，如何驗證水果可以做成電池呢？我們可以讓它對外供電：如圖甲是小明同學把兩種不同的金屬片插入檸檬制成的“水果電池”可以使低壓驅動二極管發光。也可以選用電流表或電壓表替換二極管，接上后指針會 偏轉 ?！八姵亍睂崿F(xiàn)的是 化學 能轉化為電能。
（2）如何確定“水果電池”的正負極呢？小明在老師的指導下用電壓表測量“水果電池”的電壓，如圖乙所示，把電壓表的“+”、“﹣”接線柱分別與檸檬上的A、B接線柱相連，電壓表指針正向偏轉，則金屬片B是“水果電池”的 負 極。
（3）小明將乙圖中檸檬擠軟，再次測量該“水果電池”的電壓，發現電壓表指針偏轉更大，請你由此猜想該“水果電池”的電壓可能與檸檬的 軟硬程度 有關。
（4）小明在做“水果電池”的實驗：他將銅片和鋅片作為電極插入檸檬中，并將銅片和鋅片與電壓表相連，發現電壓表有示數，然后，他將其中一個電極的材料由鋅片換成鋁片，另一個電極的材料不變，同樣連接到電壓表，發現電壓表的示數發生了變化。請根據以上的實驗現象，提出一個可探究的科學問題： “水果電池”的電壓與電極材料有關嗎？ 。
【答案】見試題解答內容
【解答】解：（1）當水果電池可以作為電源時，接上電流表或電壓表，其指針都會發生偏轉，故據此能判斷該電池是否由電壓或是否能產生電流；水果電池在工作時，消耗化學能，產生電能，故是將化學能轉化為電能的過程。
（2）由電流表或電壓表的連接方法知，電流必須林正接線柱流入，從負接線柱流出，故此時與電壓表正接線柱相連的是電源的正極，與電壓表負接線柱相連的是電源的負極，故金屬片B是水果電池的負極。
（3）小明將乙圖中檸檬擠軟，再次測量該“水果電池”的電壓，發現電壓表指針偏轉更大，說明水果電池的電壓可能與軟硬程度的有關。
（4）其中一個電極的材料由鋅片換成鋁片，另一個電極的材料不變，同樣連接到電壓表，發現電壓表的示數發生了變化，所以探究的課題為：水果電池的電壓的大小與電機的材料有關嗎？
故答案為：（1）偏轉；化學；（2）負；（3）軟硬程度；（4）“水果電池”電壓的大小與電極的材料有關嗎？。
11．如圖1，將蘋果制成水果電池，將發光二極管接入電路，閉合開關后發光二極管發光，
（1）蘋果作為電源的能量轉化情況是： 化學能轉化為電能 。
（2）把原發光的發光二極管兩腳對調后再接入電路，開關閉合后發現二極管不發光，這現象說明：發光二極管具有 單向?qū)щ?性。
（3）某小組同學想用一個新電池、一根導線點亮一個完好的2.5V燈泡，其中三位同學連接的電路如圖2所示，小燈泡能夠發光的是 甲 ，會出現短路的是 丙 。（以上兩空均選填“甲”、“乙”或“丙”）
【答案】見試題解答內容
【解答】解：
（1）如圖1，蘋果作為電源的能量轉化情況是將化學能轉化為電能；
（2）把原發光二極管兩腳對調后再接入電路，開關閉合后發現二極管不發光，這現象說明：發光二極管具有單向?qū)щ娦裕?br>（3）讀圖可知，甲圖中將燈泡用導線接在電池的兩極之間，從而形成電流的通路，可以發光；
乙圖中燈泡只連接了電池的正極，不能形成通路，燈泡不發光；
丙圖中，用導線直接連接了電池的兩極，形成電源短路，這是不允許的。
故答案為：（1）化學能轉化為電能；（2）單向?qū)щ?；?）甲；丙。
12．在“垣曲縣物理科技活動”優秀作品網絡展評中，倪帆同學的“水果電池”能讓LED等發光，激發了小明同學探究水果電池的興趣。請你和小明一起完成以下問題：
（1）制作水果電池時，為了讓連入電路的LED燈更亮地發光，用四組銅片和鋅片作為電源的正負極插入四個蘋果，然后用導線把四個蘋果 串聯 連接（選填“并聯”或“串聯”）；
（2）水果電池提供電能時，把 化學 能轉化為電能；
（3）小明進一步研究“水果電池電壓與哪些因素有關”的實驗，進行了如下的實驗表格準備。從表格中可以知道，他猜想水果電池電壓與 水果的種類 、 兩極間距離 ，兩電極插入水果的深度有關。
【答案】見試題解答內容
【解答】解：（1）制作水果電池時，為了讓連入電路的LED燈更亮地發光，即電壓變大，所以用四組銅片和鋅片作為電源的正負極插入四個蘋果，然后用導線把四個蘋果串聯連接；
（2）水果電池提供電能時，消耗化學能產生電能，即是將化學能轉化為電能的過程；
（3）分析表格中數據可知，猜想水果電池電壓與水果的種類、兩極間的距離、兩電極插入水果的深度等有關。
故答案為：（1）串；（2）化學；（3）水果的種類；兩極間距離。
六．電路圖及元件符號（共2小題）
13．按要求畫出簡化電路圖：
（1）當閉合開關S1，斷開開關S2、S3時。
（2）當閉合開關S1、S2，斷開開關S3時。
（3）當閉合開關S3，斷開開關S1、S2時。
【答案】見試題解答內容
【解答】解：（1）當閉合開關S1，斷開開關S2、S3時，簡化電路圖如下：
（2）當閉合開關S1、S2，斷開開關S3時，簡化電路圖如下：
（3）當閉合開關S3，斷開開關S1、S2時，簡化電路圖如下：
14．如圖所示，燈L1與L2并聯，電路中電流方向如箭頭所示。
（1）試根據電流方向在圖中的虛線方框中填上電池或開關或電流表的符號，并表明電流表的正、負接線柱，使電路連接符合要求。
（2）電流表測通過 L2 的電流。
【答案】見試題解答內容
【解答】解：（1）由圖可知，電流通過上面的燈時，方向向左，與通過下面燈的電流匯合后，一起應回到電源的負極，即中間框中應是電源，且電源的負極在下面。
左框和右框中應是開關或電流表，二者位置可互換；其中電流表的上端為正接線柱，下端為負接線柱。
如圖所示：
（2）由圖可知，電流表與燈泡L2串聯，測量的是燈L2的電流。
故答案為：（1）見上圖；（2）L2。
七．電路的三種狀態（共5小題）
15．恐怖分子在公共場所安裝了定時炸彈，其引爆裝置如圖所示，當起爆器中有電流通過時就會引起爆炸。請你根據所給的電路圖回答下列問題：
（1）起爆前定時開關S是閉合的，還是斷開的？答：開關S應當處于 閉合 狀態。
（2）起爆前此電路是 C
A．串聯電路 B．并聯電路 C．由一個用電器構成的一個簡單電路 D．以上皆有可能
（3）為什么電路中要安裝一個燈泡？
答：起爆前起到 保護電路 的作用，防止電路短路而燒壞電源。
（4）設定起爆時間一到，定時開關S會自動由一種狀態切換成另一種狀態而發生爆炸。為使引爆裝置停止工作，拆彈專家應在圖中 a （填“a”或“b”）處剪斷導線。拆除前起爆器上 沒有 （填“有”或“沒有”）電流通過。
【答案】見試題解答內容
【解答】解：（1）由電路圖可知，起爆前定時開關S處于閉合狀態，確保起爆器中沒有電流通過，因此起爆前定時開關S是閉合的；
（2）由電路圖可知，起爆前，即開關S閉合時，電流從電源正極開始經過燈泡、開關回到電源負極，起爆器被短路，因此是時電路為由一個用電器構成的一個簡單電路，故選C；
（3）當沒有燈泡時，將形成電源短路，電源將被燒壞，故起爆前燈泡起保護電路的作用；
（4）如果剪斷線a，則電路處于斷路狀態，爆炸裝置不工作。
拆除前，起爆器被導線b短路，沒有電流通過起爆器，所以起爆器不工作。
故答案為：（1）閉合；（2）C；（3）保護電路；（4）a；沒有。
16．發光二極管是一種電子元件，簡稱LED，它的兩個引腳分為正極和負極，如圖甲和乙是實物圖和電路圖符號。它具有單向?qū)щ娦?，電流由正極經過LED流向負極時LED發光，反之，電流不能由負極經過LED流向正極?，F(xiàn)有一個正負極不明的發光二極管，請你自選器材設計實驗判斷出兩個引腳的正負極，寫出所需的器材、主要步驟和判斷標準。
【答案】見試題解答內容
【解答】解：（1）實驗器材：一節電池，開關，發光二極管，導線；
（2）實驗步驟和判斷標準：①按照下面的電路圖連接電路，
②閉合開關后，如果二極管發光，根據二極管的單向?qū)щ娦钥芍?，接電池正極的一端是二極管的正極；若發現二極管不發光，表明接電池正極的一端是二極管的負極。
17．如圖，在一根橫跨河流兩岸的硬塑料管內穿有三根完全相同的電線。為了辨別哪兩個線頭為一根導線的兩端，可以用圖示的測通器來測試，其操作過程如下：
（1）連接A和B，將測通器的m連接在D上。當n連接E時小燈泡發光，連接F時小燈泡不發光。由此可以確定 C、F 為同一導線的兩端（填字母，下同）。
（2）為了弄清另兩根導線的兩端，可連接A和C，測通器的一端必須與 F 相連時，另一端只需接觸一根導線就能將兩根導線辨別開。若另一端接D時小燈泡不發光，則A和 E 為同一根導線的兩端。
【答案】見試題解答內容
【解答】解：（1）連接A和B，將測通器的m連接在D上。當n連接E時小燈泡發光，連接F時小燈泡不發光，則ABDE構成了同一根導線，形成通路，由此可以確定CF為同一根導線的兩端；
（2）由于已經確定CF是在同一根導線上，為了弄清另兩根導線的兩端，當連接A和C時，測通器的一端必須與F相連時，另一端只需接觸一根導線就能將兩根導線辨別開。當與D接觸時，電燈能亮，說明AD是在同一根導線上的，若不能亮，說明A和E是在同一根導線上，B和D是在同一根導線上。
故本題答案為：（1）C、F；（2）F；E。
18．1999年5月2日夜，在北大西洋公約組織對南斯拉夫聯盟共和國的戰爭中，北約侵略者用一種“軟炸彈”襲擊了塞爾維亞各地的發電廠，造成包括貝爾格萊德在內的塞爾維亞大部分地區電力中斷，這種殺人不見血的“軟炸彈”就是石墨炸彈。
石墨是天然產出的一種鐵黑色、表面閃耀金屬光澤的鱗片狀或致密塊狀、土狀集合體，具有很高的導電性。石墨炸彈是將石墨制成纖維絲，每根石墨纖維絲的直徑相當小，僅有幾千分之一厘米，因此，可在高空中長時間漂浮。由于石墨纖維絲經過流體能量研磨加工制成，且又經過化學清洗，因此，極大地提高了石墨纖維絲的傳導性能。石墨纖維絲沒有粘性，卻能附在物體表面。
石墨炸彈由衛星制導在變電站上空某個高度爆炸，這些石墨會在變電站引起短路，導致變電站停電，并對變電站中的重要設備造成永久性損壞。這不能不說是科學的悲哀。人們需要做的是利用科學為人類造福，例如石墨電極、鉛筆、密封膏等都是由天然或人造石墨制成。
通過閱讀這篇短文，你認為石墨炸彈最主要的危害是 當石墨炸彈爆炸后釋放出大量的纖維狀的石墨覆蓋在發電廠的設備上，石墨會使線路發電設備處于短路狀態，所以發電廠癱瘓無法工作 。
【答案】見試題解答內容
【解答】答：因為石墨是導體，而當石墨炸彈爆炸后釋放出大量的纖維狀的石墨覆蓋在發電廠的設備上，石墨會使線路發電設備處于短路狀態，所以發電廠癱瘓無法工作。
19．閱讀短文，回答問題：
感應發光冰塊產品采用食品級PS材料及電子元件組成的發光冰塊，采用先進的觸水式開關，具有入水即亮的特性（液體感應），外形仿如真實冰塊一般。感應發光冰塊采用電池供電，無化學變化，無毒無害，可放置于各類飲品中增添浪漫及神秘的氣氛。感應發光冰塊內部電子元件有：液體感應器、紐扣電池和LED燈泡。感應發光冰塊的使用方法是將發光冰塊清潔干凈放入水中，它將自動發亮；使用完畢后，用布擦干后放置于干燥的地方以備下次使用。感應發光冰塊還可以放入冰箱內冷凍后，再放入飲料內，可以起到降低飲料的溫度。需要注意的是，請勿吞食感應發光冰塊，避免放置于溫度過高的飲品中。
（1）液體感應器是先進的觸水式 開關 （選填“電源”、“用電器”、“開關”或“導線”）。
（2）冷凍后的感應發光冰塊通過 熱傳遞 的方式改變飲料的內能，飲料的內能 減小 （選填“增大”或“減小”）。
（3）LED燈泡發光時，將電能主要轉化為 光 能。
（4）根據文中的信息，在虛線框中畫出感應發光冰塊內部的電路圖。
（5）用布擦干后的感應發光冰塊內部的電路處于 斷路 狀態（選填“通路”或“斷路”）。
【答案】（1）開關；（2）熱傳遞；減小；（3）光；（4）見解析；（5）斷路。
【解答】解：（1）根據基本電路各部的作用可知：液體感應器是起控制電路的作用，所以是先進的觸水式開關；
（2）感應發光冰塊還可以放入冰箱內冷凍后溫度比較低，再放入飲料內，通過熱傳遞降低飲料的溫度，飲料的內能減??；
（3）LED燈泡發光時，將電能主要轉化為光能；
（4）電路是由液體感應器、紐扣電池和LED燈泡由導線連接而成，所以是基本的電路，如圖：
（5）因為入水即亮，用布擦干后停止工作，所以用布擦干后的感應發光冰塊內部的電路處于斷路狀態。
故答案為：（1）開關；（2）熱傳遞；減小；（3）光；（4）見解析；（5）斷路。
八．根據電路圖連接實物（共5小題）
20．為了解滑動變阻器對電路的控制作用，小玉設計了如圖甲所示的電路圖。請你根據圖甲所示的電路圖，將圖乙所示的實物圖連接完整。
【答案】
【解答】解：甲圖中，變阻器滑片以右電阻絲連入電路中與L2串聯后再與L1并聯，電流表測L1的電流，開關控制整個電路，根據電路圖連接實物圖：
21．將如圖的實物小燈泡L1、L2連接成并聯電路，并用電流表測干路電流，電壓表測L2的電壓。S為總開關，S1控制L1。
【答案】見試題解答內容
【解答】解：因電源電壓為3V，則電壓表量程選 0～3V即可。
從電源正極開始，使開關S控制整個電路，電流表測量干路電流，S1控制L1，小燈泡L1、L2并聯，按要求連接實物電路，如圖所示：
22．請在圖中用筆畫線代替導線，按要求連接電路。要求：
（1）開關同時控制兩盞電燈；
（2）電燈L1、L2并聯；
（3）電流表測通過兩燈的總電流；
（4）所畫導線不能交叉。
（5）在方框內作出電路圖。
【答案】見試題解答內容
【解答】解：兩燈并聯，開關同時控制兩盞電燈，故開關接在干路上；
電流表測通過兩燈的總電流，根據并聯電路電流的規律，總電流較大，電流表應選用大量程接在干路上，注意電流從電流表正接線柱流入、負接線柱流出；
實物連接如下左圖所示；根據實物圖畫出電路圖，如下右圖所示：
23．在如圖所示的電路中，有幾根導線尚未連接，請用筆畫線代替導線補充完整，要求：
（1）當兩開關斷開時為三燈串聯電路；
（2）當兩燈開關閉合時為三燈并聯電路。
【答案】見試題解答內容
【解答】解：由題意可知，當兩開關斷開時為三燈串聯電路，此時三燈泡應首尾順次連接；
當兩燈開關閉合時為三燈并聯電路，此時三燈泡應首首相連、尾尾相連，
根據以上分析可知，上面的開關控制中間和右側兩燈泡、下面的開關控制左側燈泡，如下圖所示：
24．根據圖所給出的實驗器材，按要求在方框內畫出相應的電路圖，并連接實物。要求：燈L1和L2并聯，開關S控制整個電路；用電流表A1測干路電流，電流表A2測通過燈L2的電流：用電壓表V測L2兩端的電壓。
【答案】見試題解答內容
【解答】解：由題意可知，兩燈泡并聯，開關和電流表A1位于干路，電流表A2位于L2支路，電壓表并聯在L2兩端，如下圖所示：
連接實物圖時，先讓兩節干電池串聯連接，然后從正極出發依次將開關、燈泡L1、電流表A1和負極相連，然后把電流表A2和燈泡L2串聯后并聯在燈泡L1兩端；由于電流表A2位于L2支路，可以選擇小量程，而A1位于干路，可以選擇大量程，然后把電壓表并聯在L2兩端，由于電源電壓為3V，則電壓表量程選擇小量程的即可；如下圖所示：
；
九．串聯和并聯的概念與辨析（共5小題）
25．在圖中，用箭頭標出了部分接線中的電流方向。a、b和c、d間或接電源（無需滿足用電器工作），或接用電器，但在圖中均未畫出。根據圖示，可以判定電源（ ）
A．只能接在a、b間
B．只能接在c、d間
C．可以接在a、b間；也可以接在c、d間
D．條件不足，無法判定
【答案】C
【解答】解：因電流只能從電源的正極流出，由電源的負極流入；假設ab是電源的話，且a為電源的正極，b為電源的負極，cd為用電器，故此時電流從a出發，經cd間的用電器回到負極，對于電路中的兩燈泡會發生短路，故這樣可以組成電路并符合題目中所標的電流方向；
假設cd是電源的話，且c為電源的正極，d為電源的負極，ab為用電器，故此時電流從c出發，經ab間的用電器回到負極，對于電路中的兩燈泡仍會發生短路，故這樣也可以組成電路并符合題目中所標的電流方向，故上述兩種情況都可以。
故選：C。
26．連接電路后，兩燈泡都亮，由于連線較亂，一時無法確定電路是串聯還是并聯，以下兩種簡單判斷方法是否可行？請你在表中空格填寫“可行”或“不可行”。
【答案】見試題解答內容
【解答】解：方法1：把其中一只燈泡從燈座中取下來，如果觀察另一只燈泡熄滅，則亮燈一定是串聯，該方法是可行的；
方法2：把任意一根導線斷開，如果觀察兩燈都熄滅，則是無法確定兩燈的連接方式的。因為兩燈無論是串聯還是并聯，當把任意一根導線斷開時，都有可能造成兩燈熄滅。串聯電路的電流路徑只有一條，一處斷開則電路中就不會有電流，兩燈都不發光；并聯電路的電流路徑雖然有多條，各用電器可以獨立工作，但如果是并聯電路干路上的導線斷的話，則也會造成兩燈都不發光，所以該方法是不可行的。
故答案為：可行；不可行。
27．家用電冰箱主要用于冷藏或冷凍食品。
（1）冷藏室中照明燈和電冰箱是 并 （選填“串”或“并”）聯。
（2）利用電冰箱制成的凍豆腐有許多孔洞，這是因為冷凍時，豆腐中的水發生 凝固、熔化 （填物態變化名稱），凍豆腐取出后溫度升高，逐漸形成孔洞。
（3）某天，小剛同學驚奇地發現，放在冷藏室內下部的酸奶盒表面有冰，而放在上部的同種酸奶盒表面無冰。為什么呢？他猜想：冷藏室內上部溫度高，下部溫度低。為了驗證猜想，小剛用溫度計進行了實驗，實驗方案是 在冰箱的上中下三層分別放一只初溫相同的溫度計，過一段時間后觀察溫度計示數，看溫度計示數是否相同，從而得出結論 。
【答案】見試題解答內容
【解答】解：（1）冷藏室中照明燈和電冰箱壓縮機在工作時互不影響，所以它們是并聯的。
（2）豆腐中含有大量的水分，豆腐冷凍時，這些水分就會凝固為小冰晶，同時體積變大，這些小冰晶將整塊豆腐擠壓成蜂窩形狀；凍豆腐取出后溫度升高，小冰晶熔化為水，就留下了很多小孔；所以，豆腐中的小孔是水先凝固后熔化形成的；
（3）設計實驗方案如下：
在冷藏室內上部和下部分別放一只初溫相同的溫度計，過一段時間后觀察溫度計示數，如果溫度計示數相同，說明上部和下部的溫度相同，如果溫度計示數不同，說明上部和下部的溫度不同。
故答案為：（1）并；
（2）凝固、熔化；
（3）在冷藏室內上部和下部分別放一只初溫相同的溫度計，過一段時間后觀察溫度計示數，看溫度計示數是否相同，從而得出結論。
28．如圖所示，某公園有兩個瀏覽點（用亭子表示），其瀏覽的入口和出口都已確定，請按以下要求設計瀏覽路線：
（1）游客由入口到出口，先后經過兩個瀏覽點，請在圖中用筆畫線畫出瀏覽路線。
（2）游客由入口到出口，每次只經過其中任意一個瀏覽點，請在圖中用筆畫線畫出瀏覽路線。
由此聯想到我們所學的電路知識，現有兩只小燈泡和相應的電器元件，怎樣連接使它們都亮起來？
【設計實驗與進行實驗】
請在圖和圖所示的虛線框內，畫出你所設計的兩種不同的完整電路圖，要求用規定的電器元件符號。
【評估】
（1）正確連接后閉合開關，燈泡不亮，請在表格中填寫簡單的檢修方法。
（2）如圖所示，電路連接情況不可見。閉合開關，兩只小燈泡同時發光；斷開開關，兩只小燈泡同時熄滅。不借助其他器材，請設計一個簡單的方法，判斷它們是串聯還是并聯。
①操作方法： 擰去一只燈泡，閉合開關 ；②判斷方法： 若另一只燈仍發光，則兩燈并聯；若另一只燈熄滅，則兩燈串聯 。
【答案】見試題解答內容
【解答】解：【設計實驗與進行實驗】
（1）讓游客從入口進入依次經過兩個游覽點，再到出口；如下圖所示：
（2）游客由入口到出口，每次只經過其中任意一個游覽點；如圖所示：
【評估】
讓電流依次經過兩個燈泡或讓電流分別經過兩個燈泡；如圖所示：
（1）①電路中的導線斷了，換導線即可；
②電池沒電了，換電池；
如下表所示：
（2）操作方法：擰去一只燈泡，閉合開關 判斷方法：若另一只燈仍發光，則兩燈并聯；若另一只燈熄滅，則兩燈串聯
故答案為：如上圖；（1）①換導線；②換新電池；（2）①擰去一只燈泡，閉合開關；②若另一只燈仍發光，則兩燈并聯；若另一只燈熄滅，則兩燈串聯。
29．（1）連接電路時，開關是 斷開 的，不允許把導線直接接在電源的兩極上，實驗室電源的每節干電池是 串 聯在一起的。
（2）連接電路后，兩燈泡都亮，由于連線較亂，一時無法確定電路是串聯還是并聯，以下兩種簡單判斷方法是否可行？請你在表中空格填寫“可行”或“不可行”。
（3）實驗中某同學發現兩個串聯的小燈泡中，開始時都發光，過一會后，一個發光亮度增強，一個不發光，造成其中一個小燈泡不發光的原因是 C
A．通過燈泡的電流小B．燈泡的燈絲斷了
C．燈泡被短接D．小燈泡靠近負極
（4）關于電路的知識，下列說法中正確的是 CD
A．為使兩燈同時亮，同時滅，兩燈一定要串聯
B．家庭電路中開關與用電器是并聯連接的
C．電路中，在電源的外部電流方向是從電源的正極流向負極
D．電路的基本組成元件是電源、用電器、開關和導線。
【答案】見試題解答內容
【解答】解：（1）連接電路時，開關必須斷開，短路是用導線將電源兩極連接起來的電路，絕對不允許把導線直接接在電源的兩極上，實驗室電源的每節干電池是串聯在一起的。
（2）方法1：把其中一只燈泡從燈座中取下來，如果觀察另一只燈泡熄滅，則亮燈一定是串聯，該方法是可行的；
方法2：把任意一根導線斷開，如果觀察兩燈都熄滅，則是無法確定兩燈的連接方式的。因為兩燈無論是串聯還是并聯，當把任意一根導線斷開時，都有可能造成兩燈熄滅。串聯電路的電流路徑只有一條，一處斷開則電路中就不會有電流，兩燈都不發光；并聯電路的電流路徑雖然有多條，各用電器可以獨立工作，但如果是并聯電路干路上的導線斷的話，則也會造成兩燈都不發光，所以該方法是不可行的。
（3）A、串聯電路電流處處相等，通過兩只燈泡的電流相同。故A錯誤；
B、如果一個燈泡燈絲斷了，另一只燈泡也是斷路狀態，都不能發光。故B錯誤；
C、燈泡被短接所以不發光，另一個亮度增強。故C正確；
D、燈泡亮暗與是否靠近電源正負極無關。故D錯誤。
（4）A、串聯和并聯電路上的幾盞燈都可以同時亮、同時滅，所以這兩盞燈不一定是串聯的，故A錯誤；
B、開關在電路中的作用是控制電路通斷的，開關與用電器串聯，故B錯誤；
C、電路中，在電源的外部電流方向是從電源的正極流出，經用電器流入負極，故C正確；
D、電路的基本組成元件有四個：分別是電源、用電器、開關和導線，故D正確；
故答案為：（1）斷開；串；
（2）可行；不可行；
（3）C；
（4）CD。
十．開關在串并聯電路中的作用（共6小題）
30．（多選）如圖所示的電路，以下判斷正確的是（ ）
A．S1、S2、S3均閉合時，電路短路
B．S2閉合S1、S3均斷開時，L1、L2串聯
C．S1、S3閉合S2斷開時，電路中只有L2工作
D．S2、S3閉合S1斷開時，電路中只有L1工作
【答案】ABD
【解答】解：A、同時閉合開關S1、S2、S3時，是不允許的，它會造成電源短路，故A正確。
B、若閉合開關S2，斷開開關S1、S3時，電流經燈泡L1、開關S2、燈泡L2回負極，則燈L1、L2串聯，故B正確；
C、閉合開關S1、S3，斷開開關S2，L1與L2并聯，故C錯誤；
D、若閉合開關S2、S3，斷開開關S1，為L1的基本電路，L2被短路，故D正確。
故選：ABD。
31．（多選）如圖電路中，說法正確的是（ ）
A．當開關S1、S3閉合S2斷開時，燈L1、L2組成并聯電路
B．當開關S1、S3斷開S2閉合時，燈L1、L2組成串聯電路
C．當開關S3閉合，S1、S2斷開時，電燈L1是開路，L2是通路
D．當開關S1斷開，S2、S3閉合時，電燈L1是開路，L2是短路
【答案】AB
【解答】解：A、當開關S1、S3閉合S2斷開時，電流從電源正極開始分支，分別經過燈L1、L2回到電源負極，因此它們并聯，故正確；
B、當開關S1、S3斷開S2閉合時，電流從電源正極依次經過燈L1、L2回到電源負極，因此它們串聯，故正確；
C、當開關S3閉合，S1、S2斷開時，電燈L2是開路，L1是通路，故錯誤；
D、當開關S1斷開，S2、S3閉合時，電燈L1是通路，L2是短路，故錯誤；
故選：AB。
32．如圖所示，僅閉合開關 S2 ，則L1、L2組成串聯電路；僅閉合開關 S1、S3 ，則L1、L2組成并聯電路；僅閉合開關 S1 ，則只有L1連入電路；若三個開關同時都閉合，則電路將 短路 。
【答案】見試題解答內容
【解答】解：（1）L1、L2組成串聯電路，則電流要從電源正極出發后先后依次經過兩盞燈泡；只閉合開關S2即可，
（2）L1、L2組成并聯電路，則應電流從電源正極出發后分別流經兩盞燈泡，后又匯合一點回到電源的負極，所以閉合開關S1、S3時，能達到電流分支的目的；
（3）若僅閉合S1，則L1接入電路，若開關都閉合，開關S2S3的閉合，相當于用導線直接連接在電源的兩端，會造成電路短路；
故答案為：S2；S1、S3；S1；短路。
33．某同學接一電路如圖所示，請指出電路中的問題，并按如下要求改動電路：
（1）在電路中減去一根導線（在該導線上打上×）使三燈串聯。
（2）在電路中加上一根導線使三燈并聯。
【答案】見試題解答內容
【解答】解：圖中電流從電源正極流出，經開關→A→C′→L2，回到電源負極，L1和L2被導線AC′短路。
（1）要使三盞燈泡串聯，電流應只有一條路徑，由圖可知應去掉導線AC′，如圖所示：
；
（2）要使三盞燈泡并聯，應讓電流分別流過三盞燈泡，由圖知可用導線連接B′C或A′C，如圖所示：
。
故答案為：L1和L2被導線AC′短路；改接電路見上圖。
34．電學課上，老師曾講過“開關的作用”，激發了小蘭等同學對開關的控制作用的探究。小蘭找來兩只相同的小燈泡，裝有兩節干電池的電池盒，開關一只，導線若干。針對一只開關同時控制兩盞電燈通斷的情況畫出電路圖，如圖所示。按圖示電路探究了開關的控制作用。
請你思考回答問題：
按圖 乙 連接電路，開關閉合后，燈泡要亮一些。擰去一個小燈泡另一個小燈泡仍能繼續發光，是按 乙 圖組成的電路。小蘭發現學校教室里，也是一只開關控制兩盞日光燈，教室里的日光燈采用的是 乙 圖所示的連接方法。（填“甲”或“乙”）
【答案】見試題解答內容
【解答】解：（1）由圖示電路圖可知，甲圖中兩燈泡串聯，乙圖中兩燈泡并聯，乙圖燈泡電壓大于甲圖燈泡電壓，乙圖燈泡實際功率大，按乙圖連接電路，開關閉合后燈泡要亮一些；
（2）燈泡并聯時燈泡互不影響，能獨立工作，燈泡串聯時相互影響，不能獨立工作，擰去一個小燈泡另一個小燈泡仍能繼續發光，則兩燈泡是并聯的，是按乙圖組成的電路。
教室里的日光燈有一盞不亮?xí)r，其它日光燈正常發光，由此可見，各日光燈間互不影響，能獨立工作；教室里的日光燈是并聯的，采用的連接方式是圖乙所示連接方法。
故答案為：（1）乙；乙；（2）乙。
35．如圖所示，斷開S1閉合S2、S3，小燈泡L1、L2組成 并聯 電路，只閉合S1，小燈泡L1、L2組成 串聯 電路，同時閉合S1、S3，電路會 短路 。
【答案】見試題解答內容
【解答】解：斷開S1，閉合S2、S3，電流從正極出發經S2分支，一支流向L2、S3，一支流向L1，然后匯合共同回到負極，故小燈泡L1、L2組成并聯電路，
只閉合S1，電流從正極出發經L1、L2回到負極，L1、L2組成串聯電路；
若同時閉合開關S1、S3，電流不經過用電器而直接流回電源的負極，會形成短路現象，造成電流過大，燒壞電源，所以同時閉合開關S1、S3是絕對不允許的。
故答案為：并聯；串聯；短路。
十一．串并聯電路的設計（共4小題）
36．自制沖洗黑白照片用的“曝光箱”內有紅、白兩個燈泡，箱外有兩個開關S1、S2．根據需要，當先閉合S1時只有紅燈L1發光，再閉合S2時紅燈L1和白燈L2都發光；并要求在S1閉合前，即使先接通S2，L2也不發光。根據上述要求在下邊方框內畫出這個電路的電路圖（電源用電池）
【答案】見試題解答內容
【解答】解：經分析可得：兩個燈的關系是并聯，且S1在干路上，S2在L2的支路中。電路圖如下圖所示：
37．樓梯照明燈的一種按鍵開關上常有一個指示燈。在實際使用中發現：當開關閉合時，只有照明燈發光；開關斷開時，照明燈熄滅，指示燈會發出微弱光，以便夜間顯示開關的位置。根據這種按鍵開關的控制特性，請在圖中適當位置填上開關S、指示燈L1和照明燈L2的符號能正確表示照明燈和這種按鍵開關內部電路連接方式。
【答案】見試題解答內容
【解答】解：開關S閉合時，指示燈（L1）被短路，不能發光，只有照明燈（L2）發光；開關S斷開時，照明燈（L2）和指示燈（L1）串聯，由于指示燈的電阻過大，分擔了大部分的電壓，所以照明燈幾乎不發光，此時照明燈不亮，指示燈會發出微弱的光，如圖：
38．如圖所示是一個樓道里的電路，其中“光控開關”在光弱（晚上）時自動閉合，光強（白天）時自動斷開；“聲控開關”在有聲時自動閉合，兩分鐘后自動斷開，晚上路過樓道時，只要拍拍手，燈就亮了，過了一會兒自動熄滅。小明受到啟發，在爺爺?shù)呐P室里也安裝了這樣一個聰明的電路，給爺爺帶來了方便。不過遇到晚上有雷的時候，就麻煩了，雷聲使燈不斷被點亮，影響爺爺休息，還有爺爺睡覺前需要這盞燈一直被點亮，現在再給你兩個開關S1、S2，完成對這個聰明電路的改裝以方便使用，請在框內畫出改裝后的電路圖。
【答案】見試題解答內容
【解答】解：經分析可知，聲控開關和光控開關串聯后與一個開關并聯，然后另一個開關位于干路，如下圖所示：
39．綜合作圖：
小雨外出旅游住賓館時發現：指定位置插入房卡（相當于開關S1閉合），房間內的所有用電器才有可能工作，抽走房卡，房間內所有用電器都不工作；插入房卡后，摁下廊燈開關，走廊燈亮，燈較暗，但若有聲音，廊燈就會變亮；摁下廁所開關，廁所內的照明燈和排氣扇立即工作；旋開床頭燈開關，床頭燈亮，且亮度可調。
請利用器材：電源、3個燈泡、4個開關、1個聲控開關、1個定值電阻、一個、1個滑動變阻器、導線若干。幫小雨設計一個滿足上述情況的電路。并將電路圖畫在方框內。
【答案】見試題解答內容
【解答】解：由題意可知，開關S1位于干路，廊燈與定值電阻、開關S2串聯，且聲控開關S與定值電阻并聯；廁所開關S3控制照明燈和排氣扇，床頭燈與滑動變阻器、S4串聯，然后它們并聯，如下圖所示：
實驗編號
水果種類
深度
兩極間距離
電壓（V）
1
蘋果
1
3

2
2
2

3
3
3

4
菠蘿
2
1

5
2
2

方法
操作
現象
結論
方法是否可行
方法1
把其中一燈泡從燈座中取下
另一燈熄滅
兩燈一定是串聯
可行
方法2
把任意一根導線斷開
兩燈熄滅
兩燈一定是串聯
不可行
故障現象
可能原因
檢修方法
燈泡不亮
示例：燈泡的燈絲斷了
換燈泡
電路中的導線斷了
①
電池沒電了
②
故障現象
可能原因
檢修方法
燈泡不亮
示例：燈泡的燈絲斷了
換燈泡
電路中的導線斷了
換導線
電池沒電了
換電池
方法
操作
現象
結論
方法是否可行
方法1
把其中一燈泡從燈座中取下
另一燈熄滅
兩燈一定是串聯
可行
方法2
把任意一根導線斷開
兩燈熄滅
兩燈一定是串聯
不可行
