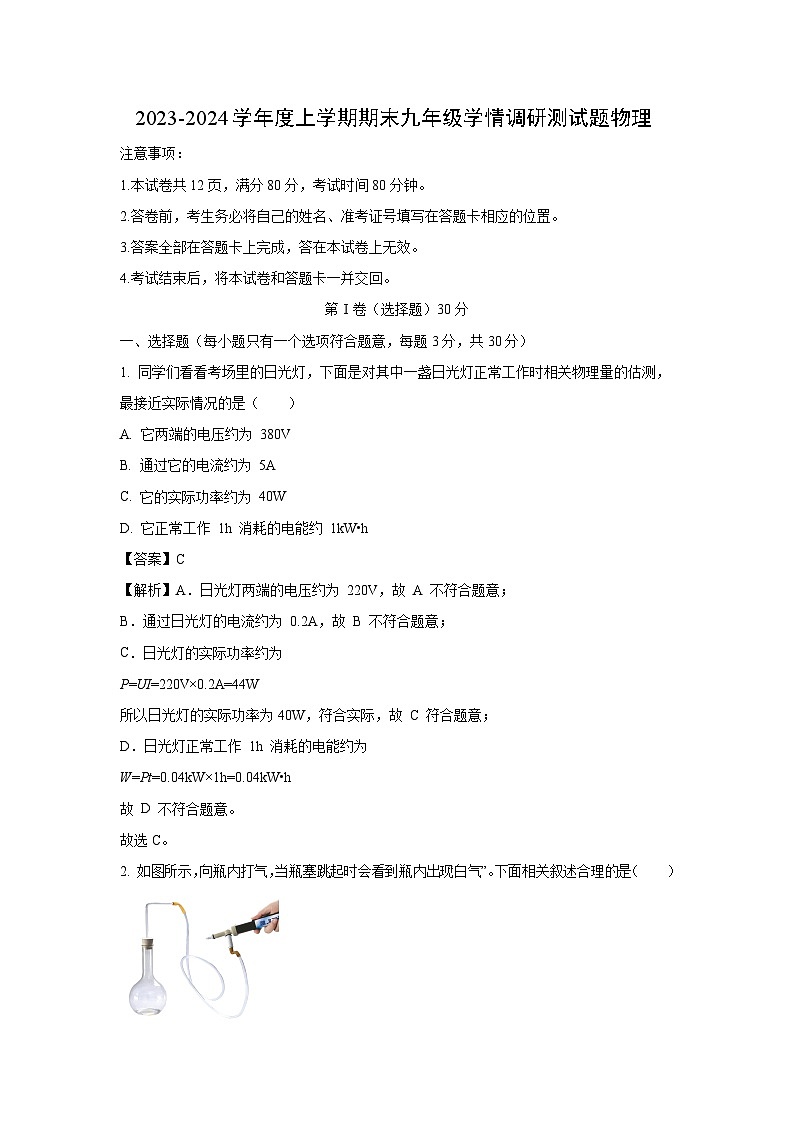

山西省朔州市懷仁市2023-2024學年九年級(上)1月期末物理試卷(解析版)

這是一份山西省朔州市懷仁市2023-2024學年九年級(上)1月期末物理試卷(解析版)，共21頁。試卷主要包含了2A，故 B 不符合題意；， 下列電路中，電源電壓不變等內容，歡迎下載使用。
1.本試卷共12頁，滿分80分，考試時間80分鐘。
2.答卷前，考生務必將自己的姓名、準考證號填寫在答題卡相應的位置。
3.答案全部在答題卡上完成，答在本試卷上無效。
4.考試結束后，將本試卷和答題卡一并交回。
第Ⅰ卷（選擇題）30分
一、選擇題（每小題只有一個選項符合題意，每題3分，共30分）
1. 同學們看看考場里的日光燈，下面是對其中一盞日光燈正常工作時相關物理量的估測，最接近實際情況的是（ ）
A. 它兩端的電壓約為 380V
B. 通過它的電流約為 5A
C. 它的實際功率約為 40W
D. 它正常工作 1h 消耗的電能約 1kW?h
【答案】C
【解析】A．日光燈兩端的電壓約為 220V，故 A 不符合題意；
B．通過日光燈的電流約為 0.2A，故 B 不符合題意；
C．日光燈的實際功率約為
P=UI=220V×0.2A=44W
所以日光燈的實際功率為40W，符合實際，故 C 符合題意；
D．日光燈正常工作 1h 消耗的電能約為
W=Pt=0.04kW×1h=0.04kW?h
故 D 不符合題意。
故選C。
2. 如圖所示，向瓶內打氣，當瓶塞跳起時會看到瓶內出現“白氣”。下面相關敘述合理的是（ ）

A. 打氣時，瓶內空氣內能減小
B. 打氣時，瓶內空氣溫度降低
C. 瓶內的“白氣”是水蒸氣
D. 瓶塞跳起時，瓶塞機械能增大
【答案】D
【解析】用氣筒向裝有少量水的瓶里打氣，瓶內氣壓增大，當氣體把瓶塞從瓶口推出時，瓶內氣體對瓶塞做功，使氣體自身的內能減少，溫度降低，受溫度減低的影響，瓶口周圍的氣體液化成小水滴，這些小水滴就是看到的白霧，即“白氣”。
A．打氣時，瓶內空氣變多，故其內能變大，故A不符合題意；
B．打氣時，瓶內空氣變多，壓強變大，故溫度升高，故B不符合題意；
C．瓶內的“白氣”是水蒸氣液化而成的小水滴，不是水蒸氣，故C不符合題意；
D．瓶塞跳起時，將內能轉化為機械能，瓶塞機械能增大，故D符合題意。
故選D。
3. 下列四個圖中，能量轉化形式不同的是（ ）
A. 瓶塞沖出B. 搓手取暖
C 壓縮氣體D. 鉆木取火
【答案】A
【解析】A．酒精燃燒時化學能轉化為火的內能，又傳遞給水和水蒸氣，水蒸氣膨脹做功，瓶塞沖出時，是將水蒸氣的內能轉化為瓶塞的機械能；
B．冬天，搓手取暖是克服摩擦力做功，把機械能轉化為內能，內能增加；
C．用力將活塞壓下，活塞對筒內空氣做功，筒內空氣的內能增大、溫度升高，此過程中機械能轉化為內能；
D．鉆木取火過程中，克服摩擦力做功，機械能轉化為內能，內能增加。
綜上分析可知，能量轉化形式不同的是瓶塞沖出。

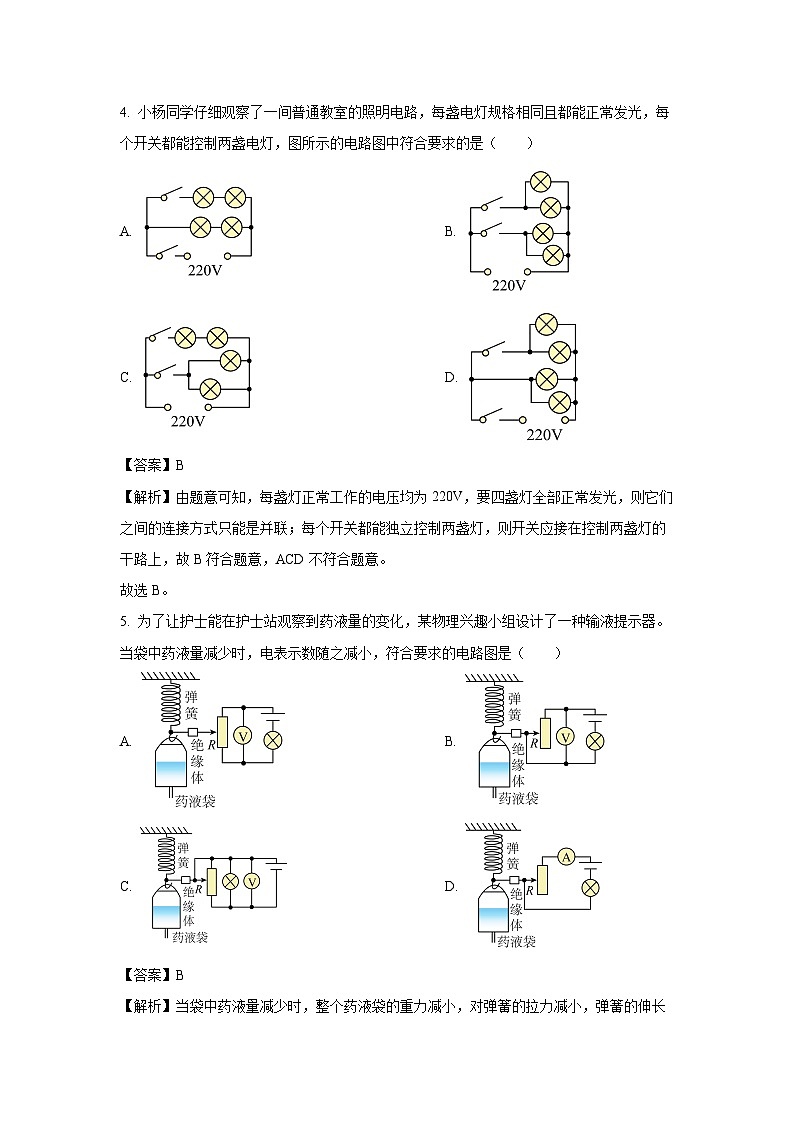

4. 小楊同學仔細觀察了一間普通教室的照明電路，每盞電燈規格相同且都能正常發光，每個開關都能控制兩盞電燈，圖所示的電路圖中符合要求的是（ ）
A. B.
C. D.
【答案】B
【解析】由題意可知，每盞燈正常工作的電壓均為220V，要四盞燈全部正常發光，則它們之間的連接方式只能是并聯；每個開關都能獨立控制兩盞燈，則開關應接在控制兩盞燈的干路上，故B符合題意，ACD不符合題意。
故選B。
5. 為了讓護士能在護士站觀察到藥液量的變化，某物理興趣小組設計了一種輸液提示器。當袋中藥液量減少時，電表示數隨之減小，符合要求的電路圖是（ ）
A. B.
C. D.
【答案】B
【解析】當袋中藥液量減少時，整個藥液袋的重力減小，對彈簧的拉力減小，彈簧的伸長量減小，所以滑片會向上移動；
A．由圖可知，變阻器與燈泡串聯，電壓表測變阻器兩端的電壓；當袋中藥液量減少時，滑片的上移，不會改變變阻器連入電路的電阻，則電路中的電流不變，變阻器兩端的電壓不變，即電壓表的示數也不變，故A不符合題意；
B．由圖可知，變阻器與燈泡串聯，電壓表測變阻器兩端的電壓；當袋中藥液量減少時，滑片向上移動，變阻器連入電路的電阻變小，根據串聯電路的分壓特點可知，變阻器兩端的電壓變小，即電壓表的示數變小，故B符合題意；
C．由圖可知，變阻器與燈泡并聯，電壓表測量電源電壓，由于電源電壓不變，所以，當袋中藥液量減少時，電壓表的示數不變，故C不符合題意；
D．由圖可知，變阻器與燈泡串聯，電流表測電路中電流，所以，當袋中藥液量減少時，滑片向上移動，變阻器連入電路的電阻變小，電路的總電阻變小，電路中電流變大，即電流表示數變大，故D不符合題意。
故選B。
6. 如圖所示的電路，開關S閉合后，兩個電壓表V1和V2的示數分別為3V和2V，由此可知電阻R1、R2兩端的電壓分別是（ ）
A. 2V、1VB. 1V、2VC. 3V、2VD. 2V、3V
【答案】A
【解析】由圖可知，R1、R2串聯，電壓表V2與R1并聯，電壓表V1并聯在電源兩端；所以，電源的電壓為U＝3V，R1兩端的電壓為U1＝2V；根據串聯電路電壓特點可知，R2兩端的電壓為
U2＝U-U1＝3V-2V＝1V
故BCD不符合題意，A符合題意。
故選A。
7. 如圖所示，電源電壓不變，開關閉合，當滑動變阻器滑片向右移動時，下列判斷正確的是（ ）
A. 電流表的示數變小，電壓表V1的示數變小
B. 電流表的示數變大，電壓表V2的示數變小
C. 電壓表V1的示數與電流表示數之比變大
D. 電壓表V2的示數與電流表示數之比不變
【答案】D
【解析】由圖知，兩電阻串聯，電壓表V2測R1兩端的電壓，電壓表V1測R2兩端的電壓，電流表測電路中的電流。
AB．閉合開關，當滑動變阻器滑片P向右移動時，R2接入電路的阻值變小，根據電阻的串聯規律可知，總電阻變小，由歐姆定律可知，電路中的電流變大，即電流表示數變大；因電流變大，根據歐姆定律可知，定值電阻R1的電壓變大，即電壓表V2的示數變大；根據串聯電路電壓的規律可知，滑動變阻器兩端的電壓變小，電壓表V1的示數變小。故AB錯誤；
C．根據歐姆定律可知，電壓表V1的示數與電流表示數之比為R2接入電路的阻值，比值變小，故C錯誤；
D．根據歐姆定律可知，電壓表V2的示數與電流表示數之比為R1的阻值，比值不變，故D正確。
故選D。
8. 下列電路中，電源電壓不變（未知），R0為阻值已知的定值電阻。則能測出未知電阻Rx阻值的電路是（ ）
A. 只有（1） （2）B. 只有（2）（3）
C. 只有（1） （2） （3）D. （1） （2） （3） （4）
【答案】C
【解析】（1）由電路圖可知，當S1閉合、S2斷開時，電路為Rx簡單電路，電流表Rx的電流Ix，當開關S1、S2都閉合時，R0、Rx并聯，電流表測干路電流I， 通過R0的電流
I0=I-Ix
電源電壓
U=（I-I0）R0
未知電阻Rx阻值
Rx=
（2）開關S1、S2閉合時，R0被短路，電壓表測量電源電壓U，開關S2斷開時，兩個電阻串聯，電壓表測量Rx兩端的電壓Ux，根據串聯電路總電壓等于各分電壓之和，求出定值電阻兩端的電壓
電路中的電流
I=
未知電阻Rx阻值
（3）由電路圖可知，當S1閉合、S2斷開時，電路為Rx的簡單電路，電流表測通過Rx的電流Ix，當開關S1、S2都閉合時R0、Rx串聯，電流表測通過R、Rx的電流I，設電源電壓為U，則有
①
②
聯立兩式解得：
（4）由電路圖可知，無論開關S2閉合還是斷開，電壓表始終測電源的電壓，即無法測出或間接得出通過Rx的電流，故此電路圖不能測出Rx阻。
綜上分析，（1）、（2）、（3）圖能夠測出未知電阻Rx阻值，故C符合題意，ABD不符合題意。
故選C。
9. “珍愛生命，安全用電”是公民應有的安全意識。關于安全用電，下列做法正確的是（ ）
A. 可以在電線上晾濕衣服
B. 使用試電筆時，手要接觸筆尖金屬體
C 可以用濕手觸摸開關
D. 電熱水壺的金屬外殼要接地
【答案】D
【解析】A．濕衣服是導體，當把濕衣服晾在電線上時，一旦漏電，人接觸衣服時會發生觸電事故，故A錯誤；
B．用測電筆時手指不能接觸筆尖金屬部位，因為筆尖的金屬部位接觸帶電體，手指接觸了會觸電，不符合安全用電原則，故B錯誤；
C．開關屬于帶電體，用濕手觸摸時，水屬于導體，有可能使電流通過水傳到人體上，使人體觸電，故C錯誤；
D．帶有金屬外殼的用電器，外殼必須接地，故D正確。
故選D。
10. 圖甲是通過小燈泡L的電流與其兩端電壓的關系圖象?，F(xiàn)將小燈泡L與電阻R連入如圖乙所示的電路中。閉合開關S，小燈泡的實際功率為1.8W，電壓表示數為3V。下列結果正確的是（ ）
①電源電壓為9V ②電阻R的阻值為10Ω
③電路消耗的總功率為2.7W ④通過電阻R的電流為0.6A
A 只有①②③正確
B. 只有②③④正確
C. 只有①③正確
D. 只有②④正確
【答案】A
【解析】①圖乙，小燈泡與電阻R串聯，由小燈泡的實際功率為1.8W，觀察圖甲可知，此時電路中的電流為0.3A，燈泡兩端的電壓為6V；電壓表示數為3V，所以電源電壓為
故①正確；
②電阻R的阻值
故②正確；
③電路消耗的總功率為
故③正確；
④小燈泡與電阻R串聯，根據串聯電路電流處處相等，通過燈泡的電流為0.3A，則通過電阻R的電流也為0.3A，故④錯誤。綜上所述，A正確，BCD錯誤。
故選A。
第Ⅱ卷（非選擇題）50分
二、探究（本實驗大題共有5個小題，11題4分，12題7分，13題4分，14題5分，15題3分，共23分）
11. 在“探究物質的吸熱能力”的實驗中，實驗裝置如圖所示：
（1）實驗中必須要選取初溫相同且______（選填“質量”或“體積”）相等的甲、乙兩種液體；
（2）選用規格相同的電加熱器分別給甲和乙兩種液體加熱，這樣做的目的是在相同時間內甲和乙兩種液體______相同；
（3）根據實驗測得的數據分別描繪出了甲和乙兩種液體的溫度隨加熱時間變化的圖象，如圖丙所示，則______的吸熱能力更強；
（4）若乙液體的比熱容為，則甲液體的比熱容為______。
【答案】（1）質量 （2）吸收熱量 （3）乙 （4）2.1×103
【解析】（1）[1]實驗時，根據控制變量法可知，要用相同多的不同液體進行實驗，質量是反映物體所含物質多少的物理量，所以，要選取質量相等的甲、乙兩種液體。
（2）[2]選用規格相同的電加熱器分別給甲和乙兩種液體加熱，根據轉換法，這樣做的目的是在相同時間內甲和乙兩種液體吸收的熱量相同。
（3）[3]觀察圖丙，在相同時間內，吸收的熱量相同，但甲液體升高的溫度較高，根據比熱容公式可知，甲液體的吸熱能力較弱，乙液體的吸熱能力較強。
（4）[4]由圖像可知，在5min內，甲從20℃升高為60℃，乙從20℃升高為40℃，兩種液體吸收的熱量是相同的，質量也相同，可得到關系式
解得甲液體的比熱容為
12. 小明在做“探究影響導體電阻大小的因素”實驗時，做出了如下猜想：
猜想一：導體的電阻可能與導體的長度有關：
猜想二：導體的電阻可能與導體的橫截面積有關；
猜想三；導體的電阻可能與導體的材料有關。
實驗室提供了4根電阻絲，其規格材料如下表所示：
（1）如圖電路，實驗前最好在導線a、b間連接______（選填“導線”或“電阻”），在M、N之間分別接上不同導體，閉合開關，通過觀察______來比較導體電阻大?。?br>（2）為了驗證猜想一，可依次把M、N跟______（選填“A”“B”“C”“D”）的兩端相連，閉合開關，記下電流表的示數，分析比較這兩根電阻絲電阻的大小；
（3）依次把M、N跟電阻絲A、C的兩端連接，閉合開關，發現接電阻絲C時電流表的示數較大，分析比較A、C兩根電阻絲電阻的大小，可探究猜想______；
（4）小明在做“探究影響導體電阻大小的因素”實驗時，發現實驗器材中電阻絲只有一根，其他器材足夠，不能完成的實驗探究是______（選填字母符號）；
A．導體電阻與長度的關系
B．導體電阻與材料的關系
C．導體電阻與橫截面積的關系
（5）本實驗采用的物理研究方法是______法和______法。
【答案】（1）電阻 電流表的示數 （2）A、B （3）二 （4）B （5）控制變量 轉換
【解析】（1）[1][2]為了保護電路，實驗前最好在導線a、b間連接電阻，在M、N之間分別接上不同的導體，則通過觀察電流表的示數來比較導體電阻的大小，這里用到了轉換法。
（2）[3]驗證猜想一：導體的電阻可能與導體的長度有關，應控制導體材料與橫截面積相同而長度不同，由表中數據可知，應選編號為A、B的兩根電阻絲進行實驗。
（3）[4]分別將A和C兩電阻絲接入電路中M、N兩點間，導體A、C的材料與長度相同而橫截面積不同，可以探究導體的電阻可能與導體的橫截面積有關，即可以探究猜想二。
（4）[5]實驗時，通過改變連入電阻絲長度，此時橫截面積和材料不變，可以探究導體電阻與長度的關系，可完成A的探究；實驗時，可以將電阻絲對折起來使用，改變連入電阻絲橫截面積，控制長度和材料不變，可以探究導體電阻與橫截面積的關系，可完成C的探究；探究導體電阻與材料的關系時，應控制長度和橫截面積不變，因為只有一根金屬絲，所以無法改變材料，不能夠完成B的探究，故選B。
（5）[6][7]實驗中采用的方法時控制變量法和轉換法。
13. 有三個探究小組的同學選用不同規格的燈泡來驗證“串聯電路的電流規律”，所接電路圖如圖甲所示。
（1）在連接電路時，開關應該___________；
（2）第一小組的同學實驗時，電流表、的示數如圖乙所示，則通過該電路的電流為___________A；
（3）第二小組的同學閉合電路后發現：燈的亮度比燈的亮度大，則下列說法正確的是___________；
A．燈中的電流較大，所以更亮
B．燈中的電阻較大，通過的電流小，所以更暗
C．加在燈兩端的電壓較大，所以更亮
（4）第三小組同學閉合開關S后發現燈發光，不發光。對此現象，同學們有以下幾種猜想：①燈燈絲斷了；②燈的燈座短路；③燈也工作，但中電流和中電流一樣大。則以上猜想可能符合題意的有___________（填序號）；
【答案】（1）斷開 （2）0.4 （3）C （4）②、③
【解析】（1）[1]為了保護電路，在連接電路時，保護電路的開關應斷開。
（2）[2]串聯電路中各處的電流相等，左邊電流表的量程為0～3A，分度值為0.1A，示數為0.4A，右邊電流表的量程為0～0.6A，分度值為0.02A，示數為0.4A，所以通過該電路的電流為0.4A。
（3）[3]串聯電路中各處的電流相等，燈泡的亮度是由其實際電功率決定的，故燈L2的亮度比燈L1的亮度大，根據P=UI知，加在燈L2兩端的電壓較大，故選C。
（4）[4]①若的燈絲斷了，則電路斷路，L1也不發光，故①不符合題意；
②若L2燈座被短路，則L1發光，L2不發光，故②符合題意；
③若L2燈也工作，由于兩燈串聯，則通過兩燈的電流相等，其不發光的原因可能是實際功率太低，故③符合題意。綜上可知，以上猜想可能的是②和③。
14. 小陽利用如圖甲所示的電路探究“電流與電阻的關系”。已知電源電壓為4.5V且保持不變，實驗用到的定值電阻阻值分別為25Ω、20Ω、15Ω、100、5Ω，滑動變阻器的規格為“0~50Ω”。
（1）如圖乙所示的實物電路中存在連線錯誤，而且只要改接一根導線就可以了，請你把接錯的那根導線打上“×”，再畫線把它改到正確位置上（導線不允許交叉）；________
（2）電路改正以后，閉合開關前應將滑動變阻器滑片調至最___________端（選填“左”或“右”）；
（3）連接好電路后，如果將電流表和電壓表在電路中位置交換，則閉合開關后，會發現兩表中只有___________表有示數（選填“電流”或“電壓”）；
（4）實驗中將5Ω的定值電阻更換為10Ω的定值電阻后，閉合開關，應將滑動變阻器滑片向___________（選填“左”或“右”）適當滑動，使電壓表示數恢復到原來的值；
（5）小陽同學每次隨機選取一個定值電阻，進行了五次實驗，根據所得數據畫出電流與電阻關系的圖象如圖丙所示，且實驗中各電路元件完好，讀數、記錄均正確。但老師發現五次實驗中有一次未移動滑動變阻器滑片控制電壓表示數一定，根據圖丙中的數據分析，阻值為___________Ω的定值電阻連入電路時未移動滑動變阻器的滑片。
【答案】（1） （2）右 （3）電壓 （4）右 （5）20
【解析】（1）[1]原電路中，電流表與電阻并聯，電壓表串聯在電路中是錯誤的，電流表應與電阻串聯，電壓表與電阻并聯，如圖所示：
（2）[2]電路改正以后，為了保護電路，閉合開關前應將滑動變阻器滑片調至阻值最大處，即最右端。
（3）[3]連接好電路后，如果將電流表和電壓表在電路中位置交換，電壓表串聯在電路中測電源電壓，因電壓表內阻很大，電流表沒有示數，則閉合開關后，會發現兩表中只有電壓表有示數。
（4）[4]根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，電阻增大，其分得的電壓增大；探究電流與電阻的實驗中應控制電壓不變，應保持電阻兩端的電壓不變，根據串聯電路電壓的規律可知應增大滑動變阻器分得的電壓，由分壓原理，應增大滑動變阻器連入電路中的電阻，所以滑片應向右端移動，使電壓表示數恢復到原來的值。
（5）[5]根據如圖丙畫出的電流與電阻關系的圖象知，除定值電阻為20Ω外，電流與電阻之積均為3V，故阻值為20Ω的定值電阻連入電路時未移動滑片。
15. 下面是探究焦耳定律的實驗：
（1）如圖所示實驗裝置，通過觀察___________來比較電阻產生電熱的多少；
（2）若觀察甲、乙兩實驗裝置，可以得出的結論是：電流和通電時間一定時，___________越大，產生的熱量越多；
（3）若觀察乙、丙兩實驗裝置，通過電阻的電流___________（填“大于”、“小于”或“等于”）通過電阻的電流。這是在探究電流對電熱的影響；
【答案】（1）液面的高度 （2）電阻 （3）大于
【解析】（1）[1]實驗中采用的是控制變量法，通過觀察U形管液面高度的變化來比較電流產生的熱量的多少。
（2）[2]若觀察甲、乙兩實驗裝置知道，甲、乙串聯在電路中，通電時間和電流相同，電阻不同，電阻越大，U形管液面的高度越高，則產生的熱量越多，故結論為：在電流和通電時間相同時，電阻越大，產生的熱量越多。
（3）[3]若觀察乙、丙兩實驗裝置知道，電阻大小和通電時間相同，電流不同，根據并聯電路的電流關系知道，通過電阻R2的電流大于通過電阻R3的電流。這是在探究電流大小對電熱的影響。
三、綜合應用（本大題共有8個小題，16題2分，17題2分，18題3分、19題3分，20題3分，21題4分，22題5分，23題5分，共27分）
16. 摩擦起電并不是創造了電荷，只是電荷從一個物體轉移到另一個物體，使正負電荷分開；用在干燥的頭發上梳過的塑料梳子靠近細細的水流，會觀察到如圖所示的驚奇的現象，這是由于梳子摩擦后___________，會吸引細細的水流；當梳子靠近帶負電的小球，小球被排斥，說明梳子帶___________電。
【答案】帶了電 負
【解析】[1]摩擦過的梳子可以吸引水流，說明摩擦使梳子帶上了電荷，簡稱帶了電。
[2]當梳子靠近帶負電的小球，小球被排斥，根據同種電荷相互排斥，說明梳子帶負電。
17. 建筑及裝修工程中經常需要用鉆孔機鉆孔（如圖所示），鉆孔時鉆頭發熱是由于克服摩擦力________使鉆頭的內能增加了，在鉆孔過程中不斷地往鉆頭上注水，可以利用水的________較大，能吸收較多的熱量，從而降低鉆頭的溫度避免鉆頭燒壞．
【答案】做功 比熱容
【解析】建筑及裝修工程中經常需要用鉆孔機鉆孔，鉆頭打完孔后會發燙，因為鉆頭和墻相互摩擦，機械能轉化為內能，這是通過做功方式改變了鉆頭的內能；水和其他物質比較，質量相同時，水的比熱容大，升高相同的溫度，水吸收的熱量多，從而降低鉆頭的溫度避免鉆頭燒壞；
【點睛】（1）改變物體內能的方法：一是做功（能量的轉化），二是熱傳遞（能量的轉移）；（2）水的比熱容大，是指相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多．
18. “可燃冰”作為新型能源，有著巨大的開發使用潛力。同等條件下，“可燃冰”完全燃燒放出的熱量達到煤氣的數十倍，說明“可燃冰”的___________很大。以10倍的關系粗略計算，1kg“可燃冰”完全燃燒放出的熱量為___________J，若這些熱量全部被水吸收，可以使___________kg的水從20℃加熱至100℃。［，］
【答案】熱值 1250
【解析】[1]同等條件下，“可燃冰”完全燃燒放出的熱量達到煤氣的數十倍，說明“可燃冰”的熱值大。
[2] 1kg煤氣完全燃燒放出的熱量
1kg“可燃冰”完全燃燒放出的熱量
[3]由題知
由可得，水的質量
19. 小明用電水壺將質量為1.8kg的水加熱升溫50℃，水吸收的熱量為________J。若電水壺工作時功率為2000W，所消耗的電能全部被水吸收，則加熱這壺水需要的時間是_______秒。小明家的電能表參數如圖所示，若家中只有電水壺單獨工作，則這段時間內電能表指示燈閃爍了_______次。［c水=4.2×103J/（kg·℃）］
【答案】 189 315
【解析】[1]水吸收的熱量為
[2]加熱這壺水需要的時間是
[3]消耗電能為W=0.105kW·h，則這段時間內電能表指示燈閃爍次數
20. 閱讀文段，回答下列問題。
電阻式觸摸屏是一種傳感器，在各種智能電腦、手機等設備上已普遍使用，它的基本結構是薄膜加上玻璃，薄膜和玻璃相鄰的一面上均涂有ITO（納米錫金屬氧化物），其橫切面如圖乙所示，當觸摸操作時如圖甲所示，以水平方向為例，其電路結構可等效為如圖丙所示。電源電壓不變，薄膜下層的ITO會接觸到玻璃上層的ITO，經由感應器傳出相應的電信號，觸摸屏相當于一條電阻膜片，觸摸時，觸摸點P將電阻膜片分為、左右兩部分，當觸摸點P在電阻膜片上左右滑動時就使得、兩端電壓發生變化，這變化的電壓信號經過轉換電路送到處理器，通過運算轉化為屏幕上的位置，從而完成點選動作，實現電子設備的觸屏操作。

（1）當導體材料、長度和溫度都相同時，導體的橫截面積越大，其電阻越小，一根長2m的電阻絲，若將它從中間剪斷，再將這兩段電阻絲并排擰在一起，則其阻值比原來的電阻絲阻值___________（選填“大”或“小”）；
（2）當觸摸點P在B點時，間的電壓為，流過的電流為，然后將觸摸點P滑動到C點，此時間的電壓為，流過的電流為，則___________，___________。（選填“>”、“＜”或“=”）
【答案】（1）小 （2） ＜ =
【解析】（1）[1]導體的電阻與長度、橫截面積、溫度、材料等因素有關，在材料、橫截面積和溫度等因素一定時，導體的長度越長，其電阻越大；在材料、長度和溫度等因素一定時，導體的橫截面積越大，其電阻越小。一根長2m的電阻絲，若將它從中間剪斷，再將這兩段電阻絲并排擰在一起，則長度變短，橫截面積變大，因此其阻值比原來的電阻絲阻值小。
（2）[2][3]由丙圖可知：電阻AP與PD是串聯，根據串聯電路的電流處處相等可知通過AB和AC的電流相等，即，因AC長度大于AB長度，因此，由串聯分壓原理可知。
21. 家庭電路中，導線斷后，為應急將兩根導線連接起來，這樣做時連接處往往比別處更容易發熱，加速老化，甚至引起火災，請用學過的物理知識解釋這個現象。
【答案】見解析
【解析】材料和長度都相同時，導體橫截面積越小，電阻越大。連接處接觸面積小，相同長度的接觸電阻比原導線電阻大；通電后連接處與原導線串聯電流相同，根據Q=I2Rt可知，電流和通電時間相同時，電阻大產生熱量多，因此連接處往往比別處更容易發熱，加速老化，甚至引起火災。
22. 為方便夜間開鎖，有人發明了“感應照孔門把手”，只有夜間且有人摸門把手時，鎖孔旁的LED燈才亮．它利用感應開關S1（有人摸把手，S1閉合；無人摸把手，S1斷開）以及光敏開關S2（白天，S2斷開；夜間，S2閉合）控制電路，達到目的．請完成電路連接．
（ ）
【答案】
【解析】由題意可知，感應開關S1、光敏開關S2串聯共同控制LED燈，如下圖所示：
23. 如圖所示，兩燈泡的額定電壓均為220V。當開關閉合后，兩燈泡都正常發光，且插座不受開關控制，請將電路連接完整。
【答案】
【解析】家庭電路電壓為220V，兩燈泡的額定電壓均為220V，因兩燈都能正常工作，則兩燈應并聯；開關S控制兩燈，S接在干路上，根據安全用電原則，S要控制火線；三孔插座不受開關S控制，按“左零右火上接地”的原則連入電路中，作圖如下：
24. 天然氣灶使用方便、經濟環保。如圖所示，在一個標準大氣壓下，天然氣灶將一壺質量為3kg、溫度為20℃的水加熱至沸騰，需要10min，（已知水的比熱容為，天然氣的熱值為）求：
（1）水吸收的熱量；
（2）若天然氣完全燃燒放出的熱量60％被水吸收，燒開這壺水需要多少天然氣？
【答案】（1）；（2）
【解析】解：（1）水吸收的熱量
（2）若天然氣完全燃燒放出的熱量60％被水吸收，則天然氣燃燒釋放的熱量為
由可知，需要的天然氣的體積為
答：（1）水吸收的熱量為；
（2）若天然氣完全燃燒放出的熱量60％被水吸收，燒開這壺水需要天然氣。
25. 新型電飯鍋采用“聰明火”技術，智能化地控制食物在不同時間段的溫度，以得到最佳的營養和口感，其簡化電路如圖甲所示．R1和R2均為電熱絲，S1是自動控制開關．煮飯時，把電飯鍋接入220V電路中，在電飯鍋工作的30min內，電路中總電流隨時間變化的圖像如圖乙所示．求：
（1）S和S1都閉合時電飯鍋的電功率；
（2）電熱絲R2的阻值；
（3）這30min內電飯鍋產生的熱量．
【答案】660W 220Ω 990 000J
【解析】（1）S和S1都閉合時，電阻R1與R2并聯；
由乙圖可知此時電流值Imax=3A，則功率Pmax=UImax=220V×3A=660W；
（2）開關S1斷開時，電路中只有R1工作，由乙圖可知通過R1 的電流值I1=2A，
則根據并聯電路的電流特點可知：電阻R1與R2并聯時；I2=Imax-I1=3A-2A=1A，
根據歐姆定律得：R2=U/I2=220V/1A=220Ω；
（3）只有R1工作時功率P1=UI1=220V×2A=440W；
由乙圖可知：t′=10min+（20min-15min）=15min=900s，
t″=（15min-10min）+（30min-20min）=15min=900s，
則Q′=W′=Pmaxt′=660W×900s=5.94×105J，
Q″=W″=P1 t″=440W×900s=3.96×105J，
∴Q=Q′+Q″=5.94×105J+3.96×105J=9.9×105J．
編號
材料
橫截面積S（mm2）
長度L（m）
A
鎳鉻合金
1.0
0.25
B
鎳鉻合金
1.0
0.50
C
鎳鉻合金
2.0
0.25
D
鎳鉻合金
1.0
0.25
