滬科版九年級物理同步課堂第16章電流做功與電功率單元綜合檢測(練習)(原卷版+解析)

這是一份滬科版九年級物理同步課堂第16章電流做功與電功率單元綜合檢測(練習)(原卷版+解析)，共33頁。

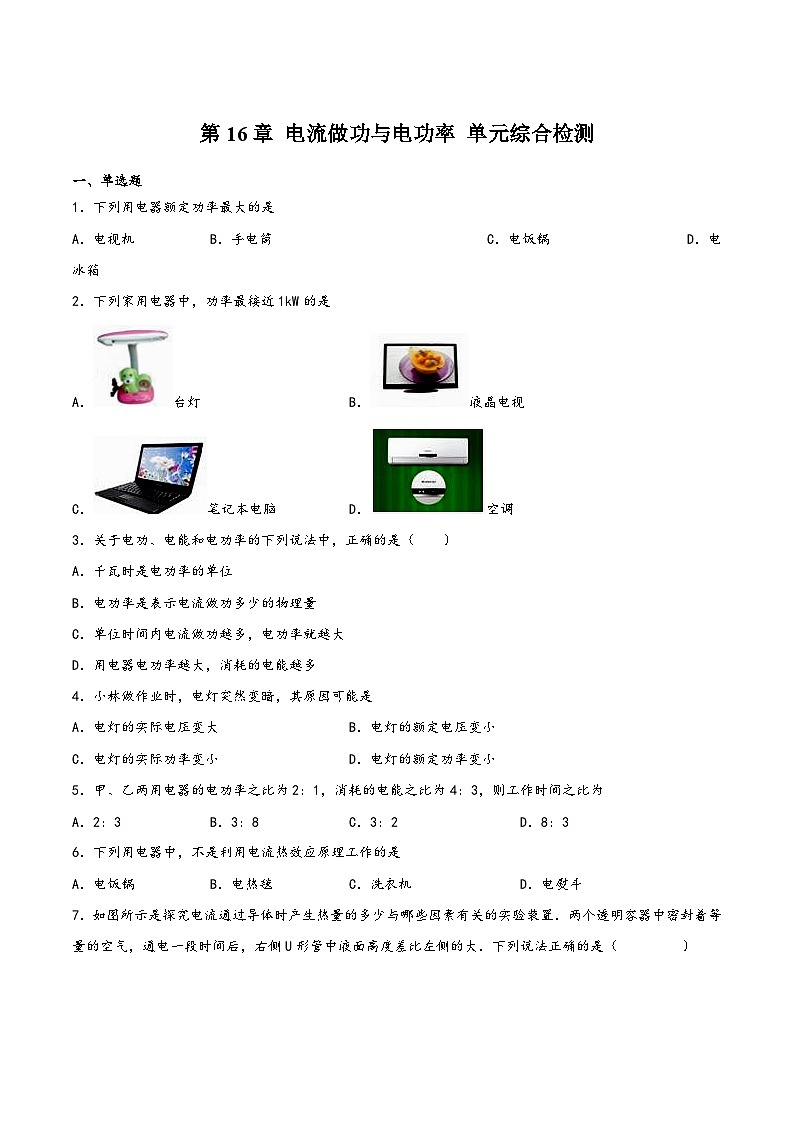

第16章 電流做功與電功率 單元綜合檢測 一、單選題 1．下列用電器額定功率最大的是 A．電視機???? B．手電筒????? C．電飯鍋??????? D．電冰箱 2．下列家用電器中，功率最接近1kW的是 A．臺燈 B．液晶電視 C．筆記本電腦 D．空調 3．關于電功、電能和電功率的下列說法中，正確的是（　　） A．千瓦時是電功率的單位 B．電功率是表示電流做功多少的物理量 C．單位時間內電流做功越多，電功率就越大 D．用電器電功率越大，消耗的電能越多 4．小林做作業時，電燈突然變暗，其原因可能是 A．電燈的實際電壓變大 B．電燈的額定電壓變小 C．電燈的實際功率變小 D．電燈的額定功率變小 5．甲、乙兩用電器的電功率之比為2：1，消耗的電能之比為4：3，則工作時間之比為 A．2：3????? B．3：8????? C．3：2?????? D．8：3 6．下列用電器中，不是利用電流熱效應原理工作的是 A．電飯鍋???? B．電熱毯???? C．洗衣機?????? D．電熨斗 7．如圖所示是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置．兩個透明容器中密封著等量的空氣，通電一段時間后，右側U形管中液面高度差比左側的大．下列說法正確的是（????） A．左側容器中電阻絲的阻值比右側容器中的大 B．該裝置用來探究電流通過導體產生的熱量跟電流大小的關系 C．該裝置可以用來探究電流通過導體產生熱量跟通電時間的關系 D．U形管中液面高度發生變化是因?yàn)閁形管中液體的熱脹冷縮造成的 8．如圖甲所示，R1的阻值是20 Ω．滑動變阻器R2消耗的功率P與其電阻R2的關系圖象如圖乙所示，則R2消耗的最大功率是(　　) A．0.45 W B．0.50 W C．0.80 W D．0.90 W 9．燈泡L的電流隨電壓變化的圖像如圖甲所示，將此燈泡與定值電阻R接入圖乙所示的電路中，只閉合開關S，小燈泡的實際功率為0.5W，再閉合開關S1，電流表的示數變化了0.1A，則（　　） A．電源電壓為3V B．S1閉合后，燈泡的亮度變亮 C．定值電阻的阻值為10Ω D．電路總功率為0.7W 10．在如圖所示的電路中，電源電壓和燈泡電阻都保持不變。閉合開關當滑動變阻器的滑片由中點向右移動時，下列判斷正確的是（　　） A．電流表和電壓表的示數都增大，電路總功率變大 B．電流表和電壓表的示數都減小，電路總功率變小 C．電流表示數減小，電壓表示數不變，變阻器功率變小 D．電流表示數減小，電壓表示數不變，燈泡功率變小 二、填空題 11．有兩個電阻，R1=5Ω，R2=10Ω，如果把它們串聯接入電路中，則通過它們的電流之比I1∶I2=________ ，它們消耗的電功率之比P1∶P2=________ 。 12．如圖所示電路中，R1=R2=10Ω。當開關S閉合時，電流表的示數為0.6A，電源電壓為_(kāi)_____ V；若把電流表?yè)Q成電壓表，電壓表示數為_(kāi)_____ V；這兩種情況下R2消耗的功率之比為_(kāi)_____。 13．小鵬同學家的電能表如圖所示，則小鵬家已消耗的電能為_(kāi)______，他發現家里只使用一只電水壺（其它用電器都關閉）時，觀察到電能表轉盤30分鐘轉過800轉，請你計算電水壺工作時的實際電功率為_(kāi)______W。 14．甲、乙兩燈泡銘牌上分別標有“6V；3W”和“8V；8W”，請你填空（燈泡電阻不變）： （1）兩燈都正常發光，甲燈亮度會_______（“>”、“=”或“R2，圖甲采用串聯電路，在通電時間相同的情況下，探究電流做功跟電壓大小的關系。 （1）通電一段時間，通過觀察兩玻璃管內煤油上升的高度和___________，結果左邊玻璃管內煤油上升的高度大，我們可以推測：在通電時間相同、通電電流相等的情況下，___________越大，電流做功越多； （2）該同學要繼續探究在通電時間相同時，電流做功跟電流的大小之間的關系。他使用的器材如圖乙所示，電阻絲、煤油與原來相同。請根據這個目標，用筆畫線代替導線，將圖乙的實物連接圖補充完整。___________ ； （3）小明認為實驗次數太少，結論具有偶然性，但又不想增加新的器材，實驗中可以采取___________的辦法進行實驗，測量多組不同數據。 25．在“測量小燈泡的電功率”時，某同學選好實驗器材開完成了部分連線，如圖所示電源電壓可調，小燈泡的額定電壓為4V、阻值約為9Ω，請協助該同學完成實驗： （1）請用筆畫線代替導線將實物圖連接完整_____；（要求導線不能交叉、考慮電流表量程的選擇和滑動變阻器對電路的保護） （2）連接好電路后，閉合開關，調節滑動變阻器滑片P的位置，眼睛觀察表并記錄小燈泡在多個工作狀態下的電壓（U）、電流（I）； （3）根據測量數據，繪出小燈泡的I-U圖像如圖所示，發現圖線是一條曲線，該同學由此得出結論燈絲電阻隨兩端的電壓升高而增大，這是一個錯誤結論，請你分析結論錯誤的原因：______； （4）I-U圖像中，Ix為額定電壓下小燈泡的工作電流，電流表的示數如圖所示，小燈泡的額定功率為_(kāi)_____ W； （5）該同學了解小燈泡消耗功率的變化特點后，聯想到已學知識通過定值電阻的電流隨兩端電壓變化的關系，于是拆下滑動變阻器，選用一個R0=7.5Ω的定值電阻與小燈泡串聯，接入電路，再次進行實驗，此時小燈泡和定值電阻功率同為_(kāi)_____ W。 26．小明同學測量小燈泡電阻的實驗，所用小燈泡的額定電壓為2.5V，實驗電路連接如圖甲所示。 （1）正確連接電路后，閉合開關，發現小燈泡不亮，電流表、電壓表均有示數。接下來他應該進行的操作是下列選項中的_______（只填字母）； A．檢查電路是否通路????????B．更換小燈泡???????????C．移動滑動變阻器的滑片 （2）某次測量時，滑動變阻器的滑片移動到某一位置，電壓表的示數為2.2V，想得到小燈泡在額定電壓下的電阻值，應將滑片向_______移動（選填“左”或“右”）； （3）小燈泡在額定電壓下的電流，如圖乙所示，此時小燈泡的燈絲電阻為_(kāi)_____Ω（結果保留一位小數）；小燈泡的額定電功率是_______W； （4）他第一次測量時電壓等于2.5V，小燈泡正常發光，以后調節滑動變阻器，讓電壓逐次下調，使燈絲溫度不斷降低，燈泡變暗直至完全不發光，測量數據及計算出每次的電阻如下表： 由表格中的數據得出概括性的結論是：不同電壓下，小燈泡的電阻值不同，燈絲的電阻隨_______； （5）完成實驗后，小明又設計了如圖丙所示的電路圖，只用電壓表就測量出額定電壓為U額的小燈泡的額定功率。已知電源電壓恒為U，定值電阻的阻值為R0。請將實驗步驟補充完整。 ①檢查電路無誤后，閉合開關S，將開關S1撥至“1”，調節滑動變阻器滑片直至電壓表示數為_(kāi)_____； ②滑片不動，再將開關S1撥至“2”，讀出電壓表示數為U0； ③小燈泡的額定功率P額＝______（用U額、U0、R0表示）； 若步驟②中，在將開關S1撥至“2”時，不小心將滑片向右移動了少許，其他操作正確，則測出的小燈泡額定功率比真實值______（選填“偏大”或“偏小”）。 五、計算題 27．在如圖所示的電路中，電源電壓為3V，開關閉合后，電流表為0.2A，電壓表示數為2V，求： （1）R2兩端的電壓是多少伏？ （2）R2的電阻是多少歐？ （3）通電1min電流通過R2所產生的熱量是多少焦？ 28．如圖是某種小型家用電熱水器的簡化電路圖，開關s可根據水溫切換成加熱和保溫兩種狀態R1、R2都是發熱電阻，熱水器主要參數如下表。[水的比熱容為4.2×103J/（kg?℃）] （1）在上述加熱狀態下，正常工作10min將產生多少熱量？ （2）水箱中裝滿初溫為25℃的水，加熱使水溫度升高到45℃，水需要吸收多少熱量？ （3）R2的阻值為多大？ 29．如圖，甲所示的電路，電源電壓保持不變，小燈泡標有“2.5V 0.25A”字樣，小燈泡的圖像如圖乙所示，滑動變阻器的最大值為，定值電阻，電流表的量程為0~0.6A，電壓表的量程為0~3V。求： （1）小燈泡正常發光100s消耗的電能； （2）當只閉合開關S、S2和S3時，求整個電路消耗的最大功率； （3）當只閉合開關S和S1時，在保證元件安全工作的情況下，求滑動變阻器R1允許的取值范圍。 U/V22.53I/A0.220.260.30數據序號1234567電壓U/V2.52.11.71.30.90.50.1電流I/A0.260.240.210.150.160.05電阻R/Ω8.17.16.24.73.12.0額定電壓220V容積10L加熱功率880W保溫功率100W 第16章 電流做功與電功率 單元綜合檢測 一、單選題 1．下列用電器額定功率最大的是 A．電視機???? B．手電筒????? C．電飯鍋??????? D．電冰箱 【答案】C 【解析】A. 電視機的額定功率約為120W～200W；不符合題意；B. 手電筒的功率非常小，一般在幾瓦左右，不符合題意；C. 電飯鍋屬于大功率用電器，一般額定功率在800W以上，符合題意；D. 電冰箱的額定功率一般在100W～150W左右，不符合題意．故選C. 【點睛】結合生活經驗，根據對常見家庭用電器的額定功率的了解進行解答． 2．下列家用電器中，功率最接近1kW的是 A．臺燈 B．液晶電視 C．筆記本電腦 D．空調 【答案】D 【解析】1KW=1000W A．臺燈的電功率在10～60W左右，所以A不符合題意． B．25時液晶電視它的電功率在100～125W左右，所以B不符合題意． C．筆記本的電功率在100～125W左右，所以C不符合題意． D．空調的電功率在1000～1500W左右，所以D符合題意． 3．關于電功、電能和電功率的下列說法中，正確的是（　?。?A．千瓦時是電功率的單位 B．電功率是表示電流做功多少的物理量 C．單位時間內電流做功越多，電功率就越大 D．用電器電功率越大，消耗的電能越多 【答案】C 【解析】A．千瓦時是電功的單位，千瓦是電功率的單位，故A錯誤； B．電功率是表示電流做功快慢的物理量，電功率大表示做功快，電功率小表示做功慢，故B錯誤； C．根據可知，單位時間電流做功越多，電功率越大，故C正確； D．根據W=Pt可知，用電器電功率越大，消耗的電能不一定越多，因?yàn)闀r(shí)間不確定，故D錯誤。 故選C。 4．小林做作業時，電燈突然變暗，其原因可能是 A．電燈的實際電壓變大 B．電燈的額定電壓變小 C．電燈的實際功率變小 D．電燈的額定功率變小 【答案】C 【解析】通過測量燈泡的額定功率實驗，我們知道，燈泡的亮暗與燈泡的實際功率有關，當電燈突然變暗，C電燈的實際功率變小正確． 5．甲、乙兩用電器的電功率之比為2：1，消耗的電能之比為4：3，則工作時間之比為 A．2：3????? B．3：8????? C．3：2?????? D．8：3 【答案】A 【分析】知道甲、乙兩用電器的電功率之比和消耗的電能之比，根據P= 求出工作的時間之比． 【解析】因?yàn)?，，由P=可得，工作的時間之比：=． 6．下列用電器中，不是利用電流熱效應原理工作的是 A．電飯鍋???? B．電熱毯???? C．洗衣機?????? D．電熨斗 【答案】C 【分析】當電流通過電阻時，電流做功而消耗電能，產生了熱量，這種現象叫做電流的熱效應．除了熱效應，電流還有磁效應和化學效應． 【解析】ABD、電飯鍋、電熱毯、電熨斗工作時都主要把電能轉化為內能，是利用電流熱效應工作的，不合題意； C. 洗衣機工作時，主要將電能轉化為機械能等，不是利用電流熱效應工作的，符合題意． 故選C. 7．如圖所示是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置．兩個透明容器中密封著等量的空氣，通電一段時間后，右側U形管中液面高度差比左側的大．下列說法正確的是（????） A．左側容器中電阻絲的阻值比右側容器中的大 B．該裝置用來探究電流通過導體產生的熱量跟電流大小的關系 C．該裝置可以用來探究電流通過導體產生熱量跟通電時間的關系 D．U形管中液面高度發生變化是因?yàn)閁形管中液體的熱脹冷縮造成的 【答案】C 【解析】A．容器中的兩個電阻絲串聯，通過它們的電流I與通電時間t相同，由焦耳定律Q=I2Rt可知，左邊容器中的電阻小于右邊容器中的電阻，故A錯誤； BC．在裝置中，容器中的兩個電阻絲串聯，通過它們的電流I與通電時間t相同，左邊容器中的電阻與右邊容器中的電阻，所以實驗是為了探究電流產生的熱量與電阻大小的關系，故B錯誤，C正確； D．U形管中液面高度發生變化是因?yàn)橥该魅萜髦忻芊庵攘康目諝獾臒崦浝淇s造成的，故D錯誤． 8．如圖甲所示，R1的阻值是20 Ω．滑動變阻器R2消耗的功率P與其電阻R2的關系圖象如圖乙所示，則R2消耗的最大功率是(　　) A．0.45 W B．0.50 W C．0.80 W D．0.90 W 【答案】A 【解析】由滑動變阻器R2消耗的功率P與其電阻R2的關系圖象可知，當R2=10Ω時，P2=0．4W，這時電流，電源電壓U=IR=0．2A×（20Ω+10Ω）=6V，由乙圖可知當R2=20Ω時，R2的功率最大，此時電路中電流I1=U/R1=6V/（20Ω+20Ω）=0．15A，電阻R2的最大功率P1=I12R2=（0．15A）2×20Ω=0．45W，故應選A． 9．燈泡L的電流隨電壓變化的圖像如圖甲所示，將此燈泡與定值電阻R接入圖乙所示的電路中，只閉合開關S，小燈泡的實際功率為0.5W，再閉合開關S1，電流表的示數變化了0.1A，則（　?。? A．電源電壓為3V B．S1閉合后，燈泡的亮度變亮 C．定值電阻的阻值為10Ω D．電路總功率為0.7W 【答案】D 【解析】A．由小燈泡的I-U圖像可知，當燈泡的實際功率為0.5W時，UL＝2V，IL＝0.25A，由圖乙所示的電路圖可知，只閉合開關S時，只有燈泡接入電路，燈泡兩端電壓等于電源電壓，則電源電壓為 U=UL=2V 故A不符合題意； B．由電路圖可知，閉合開關S后再閉合開關S1，燈泡與電阻R并聯，根據并聯電路的電壓特點可知燈泡兩端的電壓不變，則燈泡的亮度不變，故B不符合題意； C．閉合開關S后再閉合開關S1，燈泡與電阻R并聯，電流表測干路電流，電流表示數變大，由題知，電流表示數變化了0.1A，則通過電阻R的電流為 IR=ΔI=0.1A 由可得，電阻R的阻值為 故C不符合題意； D．干路電流為 I=IL+IR=0.25A+0.1A=0.35A 則電路總功率為 P=UI=2V×0.35A=0.7W 故D符合題意。 故選D。 10．在如圖所示的電路中，電源電壓和燈泡電阻都保持不變。閉合開關當滑動變阻器的滑片由中點向右移動時，下列判斷正確的是（　?。? A．電流表和電壓表的示數都增大，電路總功率變大 B．電流表和電壓表的示數都減小，電路總功率變小 C．電流表示數減小，電壓表示數不變，變阻器功率變小 D．電流表示數減小，電壓表示數不變，燈泡功率變小 【答案】C 【解析】AB．由圖知，燈泡與變阻器并聯，電流表測通過變阻器的電流，電壓表測電源電壓，所以滑片移動時電壓表的示數不變，故AB錯誤； C．當滑動變阻器的滑片P由中點向右移動時，變阻器連入電路中的電阻變大，由歐姆定律可知，通過變阻器的電流變小，即電流表示數減小；由可知，變阻器功率變小，故C正確； D．燈泡兩端的電壓等于電源電壓不變，根據可知，燈泡的功率不變，故D錯誤。 故選C。 二、填空題 11．有兩個電阻，R1=5Ω，R2=10Ω，如果把它們串聯接入電路中，則通過它們的電流之比I1∶I2=________ ，它們消耗的電功率之比P1∶P2=________ 。 【答案】???? 1∶1???? 1∶2 【解析】（1）已知串聯電路各處的電流相等，所以通過它們的電流之比I1∶I2=1∶1； （2）由P=I2R可得，它們消耗的電功率之比 P1∶P2=I2R1∶I2R2=R1∶R2=5Ω∶10Ω=1∶2 12．如圖所示電路中，R1=R2=10Ω。當開關S閉合時，電流表的示數為0.6A，電源電壓為_(kāi)_____ V；若把電流表?yè)Q成電壓表，電壓表示數為_(kāi)_____ V；這兩種情況下R2消耗的功率之比為_(kāi)_____。 【答案】???? 6???? 3???? 4∶1 【解析】[1]由圖可知，開關S閉合，電阻R2接入電路中，R1被短路，電流表的示數為0.6A，則電源電壓 U=IR2=0.6A×10Ω=6V 此時R2消耗的功率 P1=UI=6V×0.6A=3.6W [2]若把電流表?yè)Q成電壓表，開關S閉合，電阻R1、R2串聯，電壓表測量R1兩端電壓，電源電壓為6V，電路中的總電阻 R總=R1+R2=10Ω+10Ω=20Ω 則電路中的電流 則R1兩端的電壓 U1=I'R1=0.3A×10Ω=3V [3]此時R2消耗的電功率 P2=I'2R2=(0.3A)2×10Ω=0.9W 這兩種情況下R2消耗的功率之比 13．小鵬同學家的電能表如圖所示，則小鵬家已消耗的電能為_(kāi)______，他發現家里只使用一只電水壺（其它用電器都關閉）時，觀察到電能表轉盤30分鐘轉過800轉，請你計算電水壺工作時的實際電功率為_(kāi)______W。 【答案】???? 30.0???? 800 【解析】[1]從電能表上的示數可知：小鵬家已消耗電能為。 [2]只使用一只電水壺，電能表轉盤30分鐘轉過800轉，消耗的電能為 時間為 電水壺的功率為 14．甲、乙兩燈泡銘牌上分別標有“6V；3W”和“8V；8W”，請你填空（燈泡電阻不變）： （1）兩燈都正常發光，甲燈亮度會_______（“>”、“=”或“
