滬科版九年級物理同步課堂第14章了解電路單元綜合檢測(練習)(原卷版+解析)

這是一份滬科版九年級物理同步課堂第14章了解電路單元綜合檢測(練習)(原卷版+解析)，共29頁。

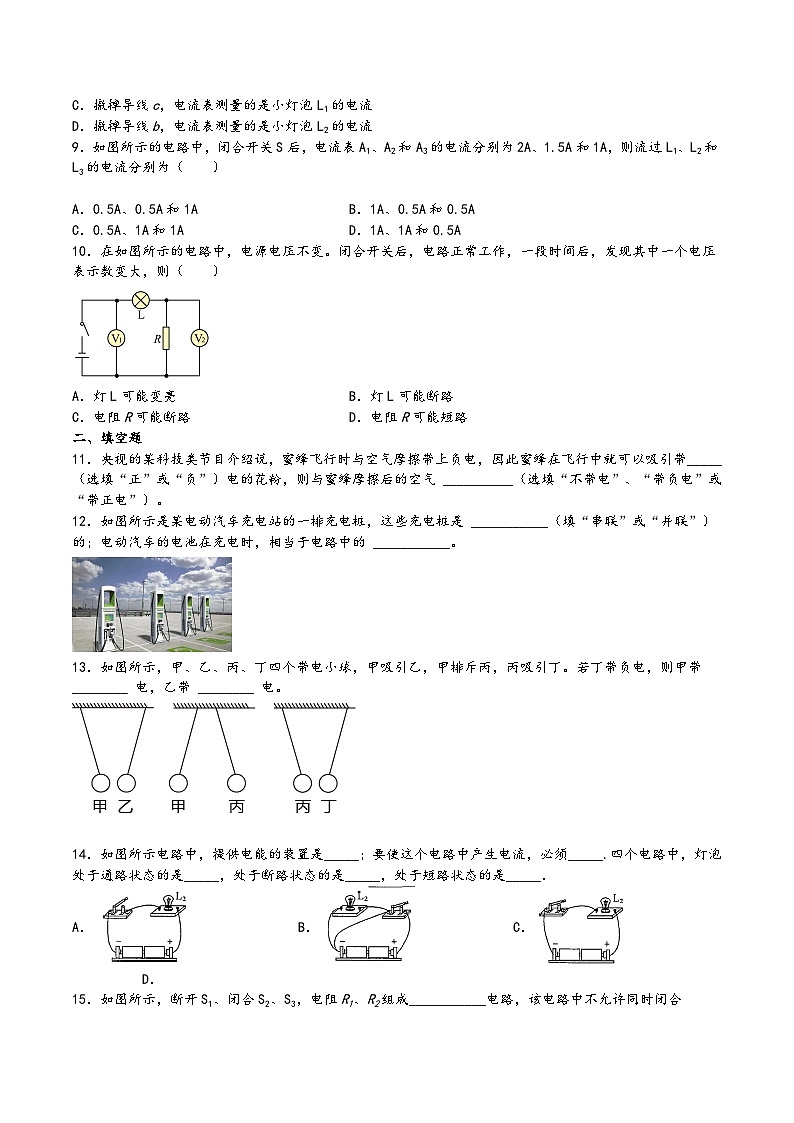

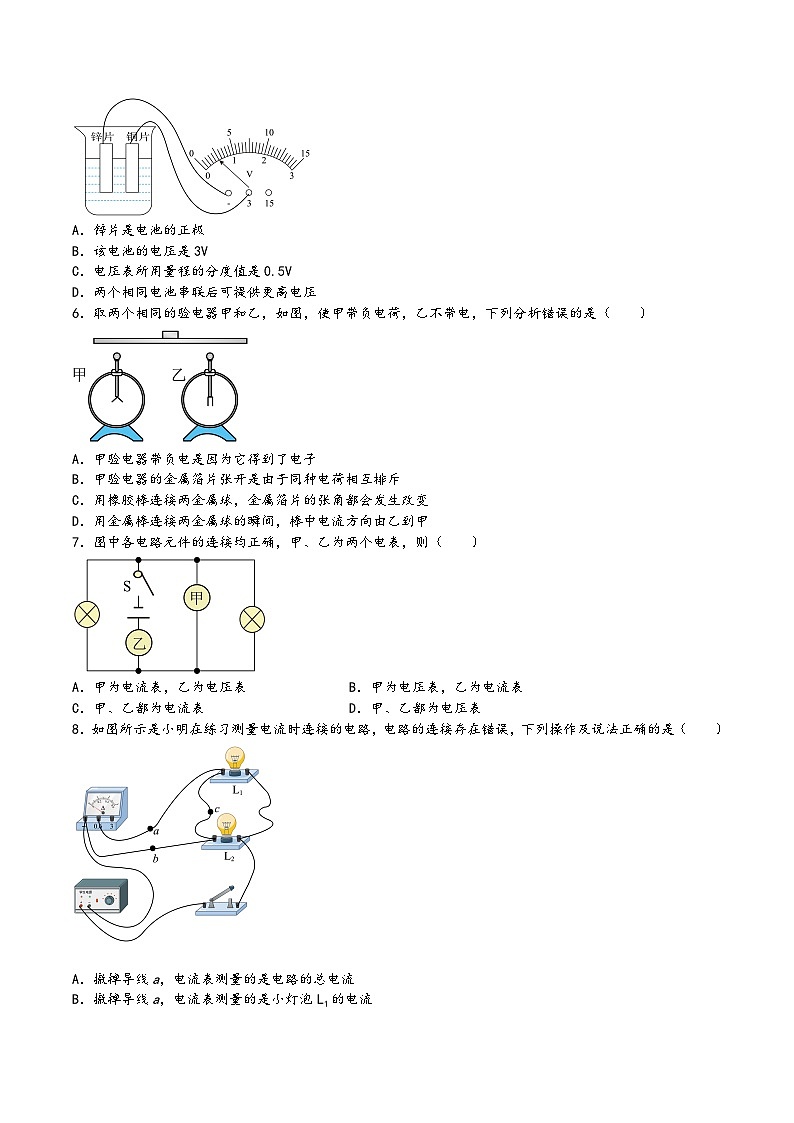

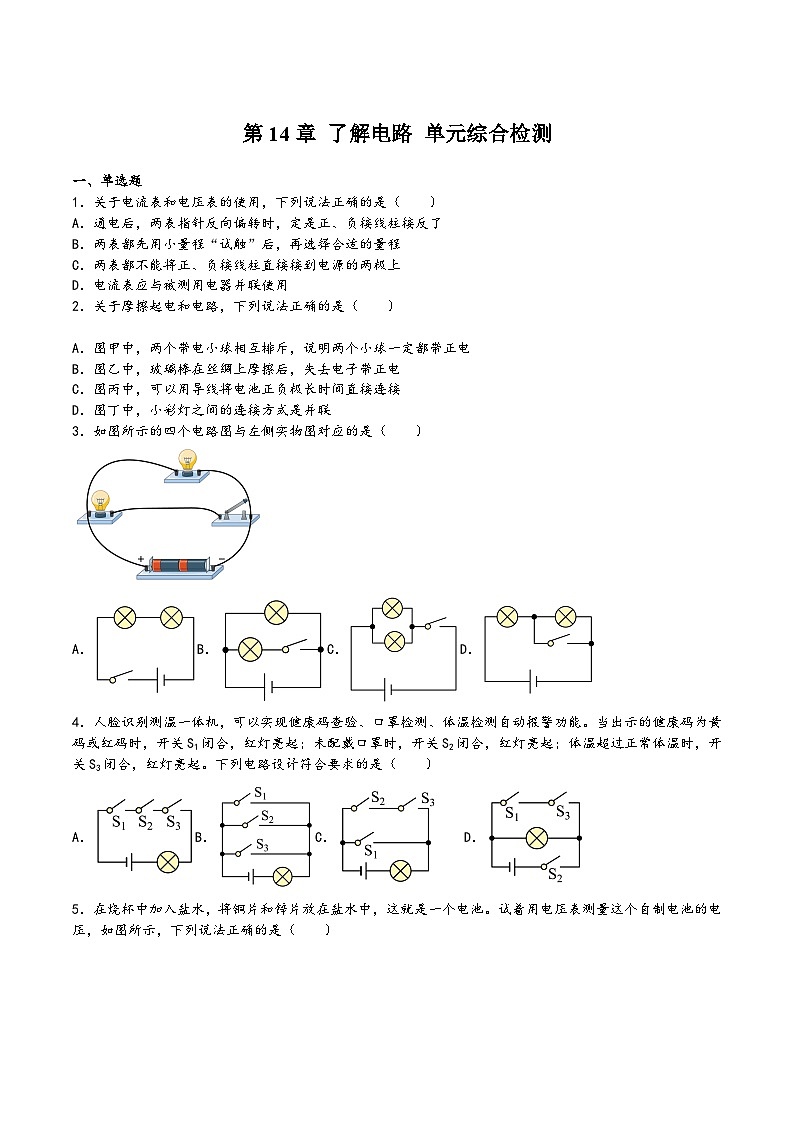

第14章 了解電路 單元綜合檢測 一、單選題 1．關于電流表和電壓表的使用，下列說法正確的是（　　） A．通電后，兩表指針反向偏轉時，定是正、負接線柱接反了 B．兩表都先用小量程“試觸”后，再選擇合適的量程 C．兩表都不能將正、負接線柱直接接到電源的兩極上 D．電流表應與被測用電器并聯使用 2．關于摩擦起電和電路，下列說法正確的是（　?。? A．圖甲中，兩個帶電小球相互排斥，說明兩個小球一定都帶正電 B．圖乙中，玻璃棒在絲綢上摩擦后，失去電子帶正電 C．圖丙中，可以用導線將電池正負極長時間直接連接 D．圖丁中，小彩燈之間的連接方式是并聯 3．如圖所示的四個電路圖與左側實物圖對應的是（　　） A．B．C．D． 4．人臉識別測溫一體機，可以實現健康碼查驗、口罩檢測、體溫檢測自動報警功能。當出示的健康碼為黃碼或紅碼時，開關S1閉合，紅燈亮起；未配戴口罩時，開關S2閉合，紅燈亮起；體溫超過正常體溫時，開關S3閉合，紅燈亮起。下列電路設計符合要求的是（　?。?A．B．C． D． 5．在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池。試著用電壓表測量這個自制電池的電壓，如圖所示，下列說法正確的是（　?。? A．鋅片是電池的正極 B．該電池的電壓是3V C．電壓表所用量程的分度值是0.5V D．兩個相同電池串聯后可提供更高電壓 6．取兩個相同的驗電器甲和乙，如圖，使甲帶負電荷，乙不帶電，下列分析錯誤的是（　?。? A．甲驗電器帶負電是因為它得到了電子 B．甲驗電器的金屬箔片張開是由于同種電荷相互排斥 C．用橡膠棒連接兩金屬球，金屬箔片的張角都會發生改變 D．用金屬棒連接兩金屬球的瞬間，棒中電流方向由乙到甲 7．圖中各電路元件的連接均正確，甲、乙為兩個電表，則（　?。? A．甲為電流表，乙為電壓表 B．甲為電壓表，乙為電流表 C．甲、乙都為電流表 D．甲、乙都為電壓表 8．如圖所示是小明在練習測量電流時連接的電路，電路的連接存在錯誤，下列操作及說法正確的是（　　） A．撤掉導線a，電流表測量的是電路的總電流 B．撤掉導線a，電流表測量的是小燈泡L1的電流 C．撤掉導線c，電流表測量的是小燈泡L1的電流 D．撤掉導線b，電流表測量的是小燈泡L2的電流 9．如圖所示的電路中，閉合開關S后，電流表A1、A2和A3的電流分別為2A、1.5A和1A，則流過L1、L2和L3的電流分別為（　?。? A．0.5A、0.5A和1A B．1A、0.5A和0.5A C．0.5A、1A和1A D．1A、1A和0.5A 10．在如圖所示的電路中，電源電壓不變。閉合開關后，電路正常工作，一段時間后，發現其中一個電壓表示數變大，則（　?。? A．燈L可能變亮 B．燈L可能斷路 C．電阻R可能斷路 D．電阻R可能短路 二、填空題 11．央視的某科技類節目介紹說，蜜蜂飛行時與空氣摩擦帶上負電，因此蜜蜂在飛行中就可以吸引帶_____（選填“正”或“負”）電的花粉，則與蜜蜂摩擦后的空氣 __________（選填“不帶電”、“帶負電”或“帶正電”）。 12．如圖所示是某電動汽車充電站的一排充電樁，這些充電樁是 ___________（填“串聯”或“并聯”）的；電動汽車的電池在充電時，相當于電路中的 ___________。 13．如圖所示，甲、乙、丙、丁四個帶電小球，甲吸引乙，甲排斥丙，丙吸引丁。若丁帶負電，則甲帶 ________ 電，乙?guī)?________ 電。 14．如圖所示電路中，提供電能的裝置是_____；要使這個電路中產生電流，必須_____.四個電路中，燈泡處于通路狀態的是_____，處于斷路狀態的是_____，處于短路狀態的是_____． A．???????B．???????C．?????D． 15．如圖所示，斷開S1、閉合S2、S3，電阻R1、R2組成___________電路，該電路中不允許同時閉合___________。 16．如圖甲所示電路，小燈泡L1、L2是___________聯，電壓表測的是___________兩端的電壓。若電源電壓為3V，使用適當量程后，電壓表的示數如圖乙所示，則L2兩端的電壓是___________V。 17．在如圖甲所示的電路中，電燈的連接方式是______。閉合開關S后，兩個燈泡都能發光，電流表A1和A2的指針均在圖乙所示的位置，則通過燈泡L1的電流是______A，通過燈泡L2的電流是______A。 18．如圖所示，電源電壓不變。開關S閉合后，電壓表的示數為6V，電流表A1的示數為0.6A，A2的示數為0.5A，A3的示數為0.9A。則通過R1的電流為______A；R2和R3交換位置后，電流表A2的示數為______A。 三、作圖題 19．如圖所示，要求：L1和L2串聯，電流表測通過L1的電流（估計為0.1～0.6A），電壓表測L2兩端的電壓（估計為1～2V）。請在方框內畫出電路圖并連接實物圖。 20．在圖所示電路的〇里填上適當?shù)碾姳矸?。要求：閉合電鍵S，兩燈均能發光。 21．規格相同的燈L1、L2，電池組，開關，兩個電流表A1、A2等實物。 （1）請同學們利用這些器材在虛線框中設計出電路圖，要求：①開關控制整個電路，且兩燈并聯；②電流表測中的電流，電流表測干路電流； （2）連接實物圖。 四、實驗題 22．在“探究電荷間相互作用”的活動中，小明用絲綢摩擦過的有機玻璃棒、毛皮摩擦過的橡膠棒進行了如圖所示實驗。 （1）用絲綢摩擦過的有機玻璃棒能吸引帶負電荷的紙屑，是因為有機玻璃棒帶______電荷，有機玻璃棒帶電是因為它_____（得到/失去）電子。 （2）本實驗中不用金屬棒做實驗是因為金屬是 _____（導體/絕緣體），摩擦所帶電荷會通過人體導入大地。 （3）通過觀察甲、乙、丙三圖可發現，電荷間相互作用規律，相同電荷及不同電荷間相互作用規律 _____（相同/不同）。 （4）通過比較甲、乙實驗得出的結論是 ____。 23．物理課后，振鵬同學與學權同學將一塊銅片和一塊鋅片同時插入西紅柿中，做成了一個“西紅柿電池”，振鵬和學權想探究“西紅柿電池的電壓與哪些因素有關”，振鵬說：“可能與兩金屬片之間的距離有關。”學權想了想說：“也可能與兩金屬片插入西紅柿中的深度有關?！睘榱蓑炞C猜想是否正確，他們找來了電壓表，連成了如圖所示的電路。 （1）水果電池的電壓一般在4V左右，那么此實驗中，應選用 ______的量程，對人體的安全電壓是 ______，所以水果電池對人體沒有危險； （2）為驗證電壓與兩金屬片插入深度的關系，振鵬進行了下面的實驗：把兩塊金屬片插入西紅柿的某一深度，觀察并記錄電壓表的示數；保持 ______不變，改變兩金屬片插入的 ______，再觀察并記錄電壓表示數，并比較兩次電壓表示數的大小與 ______的關系； （3）目前人們亂扔廢舊電池的現象非常普遍，請你針對這種現象，給有關部門提出一條合理化建議 ______。 24．物理課上，小明探究了串聯電路中電壓的規律，他還想知道并聯電路中的電壓有什么規律，于是在課后進行了以下探究： （1）提出問題：并聯電路中，各電燈兩端的電壓有什么關系？ （2）他的猜想是：_________________________________； （3）設計實驗∶如圖為兩個燈泡并聯的電路圖，用電壓表分別測量兩個燈泡L1、L2以及電源兩端的電壓。 （4）進行實驗：按照電路圖連接電路，進行實驗測量，記錄實驗數據；換接電源，再做一次實驗，記錄實驗數據如下表。 （5）實驗結論：________________________________。 （6）實驗評估：上述實驗中，小明只進行了兩次測量，得出的結論偶然性的機會很大。為了使實驗結論具有普遍性，你將建議小明怎樣做？______。 （7）實驗應用：如果電源電壓為3V，那么根據探究的結論，燈L1兩端的電壓為______V，燈L2兩端的電壓為________V。 25．小華在“探究并聯電路中電流的關系”的實驗中，設計的實驗電路圖如圖甲所示，連接的實物電路如圖乙所示，其中電源電壓可調。 （1）若某次實驗時，通過每個燈泡的電流均為0.3~0.5A，要測通過干路中的電流，則M、N應接_____（選填“a”、“b”、“c”或“d”）接線柱； （2）小華調節電源的電壓，經過正確的實驗操作，獲得了下表所示的實驗數據。 小華分析數據后得出了實驗結論，但經過評估和交流，大家認為小華的實驗存在不足之處，其不足之處為 _____。 26．如圖甲是探究“串聯電路電壓規律”的實驗電路。 （1）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是_____； （2）連接電路時，開關應處于_____狀態，實驗中應選擇規格_____（選填“相同”或“不同”）的小燈泡； （3）連接好電路，把電壓表接到燈L1兩端，閉合開關，發現燈L1不亮，L2發光，電壓表無示數，其原因可能是_____（填序號）； A．燈L1斷路????????????????????B．燈L1短路?????????????????C．燈L2斷路??????????????????D．電壓表斷路 （4）排除故障后，閉合開關，電壓表指針在如圖丙所示位置，則燈L1電壓U1為_____V； （5）繼續用電壓表測出燈L2兩端電壓U2及總電壓U，經過多次實驗，得到的數據記錄如表中分析數據可得串聯電路電壓特點是：_____（用公式表示）； （6）進行多次實驗的主要目的是_____。 27．小明和小麗做“探究并聯電路中干路電流與各支路電流的關系”實驗，按圖所示連接了實驗電路。 （1）實驗中，要求閉合開關后，燈泡L1、L2并聯，開關S控制所有用電器，電流表A1測通過干路的電流，A2測通過燈L1的電流，A3測通過燈L2的電流。仔細檢查電路，發現連接有誤，經過分析可知，在圖中只需改動一根導線，便可以滿足實驗要求。請在答題卡圖中需要改動的導線上畫“×”，并用筆畫線代替導線將正確的電路連接完整，注意導線不能交叉；________ （2）某組同學連接好電路后試觸時，發現其中一個電流表的指針掃過有刻度的地方，直到?jīng)]有刻度的地方，如圖，你認為原因可能是電流表的_______選小了； （3））正確連接后，某次測量中測出了干路和L1、L2支路的電流分別為I1、I2和I3，電流表示數如圖中甲、乙、丙所示，可讀出：甲圖A1電流表I1=______A，乙圖A2電流表I2=______A，丙圖A3電流表I3=______A。根據測量結果，你認為并聯電路中干路電流和各支路電流的關系是：_______；（寫出關系式） （4）為了減少電池?fù)p耗，每次實驗讀取電流表的示數后，要盡快_______電路。 五、計算題 28．如圖所示的電路中，當S1閉合，S2、S3斷開時，電壓表的示數為6V；當S1、S3斷開，S2閉合時，電壓表位置不變，將接線柱調換，電壓表的示數為3V。求： （1）電源電壓。 （2）當S1、S3閉合，S2斷開時，電壓表的示數。 29．如圖甲所示，是某個同學探究并聯電路電流規律的電路，電源電壓是3V，閉合開關后，兩電流表指針在同一位置如圖乙所示。 求：（1）干路電流； （2）通過燈L1的電流； （3）燈L1兩端的電壓U1與燈L2兩端的電壓U2之比。 實驗次數L1兩端電壓L2兩端電壓電源電壓11.31.31.322.52.52.5實驗次數A處的電流IA/AB處的電流IB/AC處的電流IC/A10.100.120.2220.200.240.4430.250.300.55實驗次數U1/VU2/VU/N11.83.022.01.03.031.71.33.0 第14章 了解電路 單元綜合檢測 一、單選題 1．關于電流表和電壓表的使用，下列說法正確的是（　?。?A．通電后，兩表指針反向偏轉時，定是正、負接線柱接反了 B．兩表都先用小量程“試觸”后，再選擇合適的量程 C．兩表都不能將正、負接線柱直接接到電源的兩極上 D．電流表應與被測用電器并聯使用 【答案】A 【解析】A．電流表和電壓表連接時應使電流“正進負出”，若電表的指針反向偏轉，則電表的正、負接線柱接反了，故A正確； B．兩表“試觸”時都應選用大量程，“試觸”后，再選擇合適的量程，故B錯誤； C．電流表相當于導線，不能直接接到電源的正負兩極上，否則會造成短路，燒壞電源或電流表，但是電壓表的電阻很大，可以直接接到電源的正負兩極上，故C錯誤； D．電流表應與被測用電器串聯使用，故D錯誤。 故選A。 2．關于摩擦起電和電路，下列說法正確的是（　　） A．圖甲中，兩個帶電小球相互排斥，說明兩個小球一定都帶正電 B．圖乙中，玻璃棒在絲綢上摩擦后，失去電子帶正電 C．圖丙中，可以用導線將電池正負極長時間直接連接 D．圖丁中，小彩燈之間的連接方式是并聯 【答案】B 【解析】A．圖甲中，兩個帶電小球相互排斥，說明兩個小球一定都同種電荷，因為同種電荷相互排斥，故A錯誤； B．玻璃棒在絲綢上摩擦后，玻璃棒對電子的束縛能力比較弱，失去電子帶正電，故B正確； C．不能用導線將電池正負極長時間直接連接，發了電源短路，會燒壞電路，故C錯誤； D．圖丁中，小彩燈之間首尾相連，故小彩燈的連接方式是串聯，故D錯誤。 故選B。 3．如圖所示的四個電路圖與左側實物圖對應的是（　?。? A．B．C．D． 【答案】B 【解析】A．兩燈串聯，故A項不符合題意； B．兩只燈泡并聯，開關控制其中一只燈泡，故B符合題意； C．兩只燈泡并聯，開關控制干路，故C項不符合題意； D．開關閉合后一只燈泡被短路，故D項不符合題意。 故選B。 4．人臉識別測溫一體機，可以實現健康碼查驗、口罩檢測、體溫檢測自動報警功能。當出示的健康碼為黃碼或紅碼時，開關S1閉合，紅燈亮起；未配戴口罩時，開關S2閉合，紅燈亮起；體溫超過正常體溫時，開關S3閉合，紅燈亮起。下列電路設計符合要求的是（　?。?A． B． C． D． 【答案】B 【解析】根據題意可知，當出示的健康碼為黃色或者紅色時，開關S1閉合，紅燈亮起；未配戴口罩時，開關S2閉合，紅燈亮起；體溫超過正常體溫時，開關S3閉合，紅燈亮起，綜上可知，三開關可以獨立工作、互不影響即為并聯，且紅燈位于干路，故ACD錯誤、B正確。 故選B。 5．在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池。試著用電壓表測量這個自制電池的電壓，如圖所示，下列說法正確的是（　?。? A．鋅片是電池的正極 B．該電池的電壓是3V C．電壓表所用量程的分度值是0.5V D．兩個相同電池串聯后可提供更高電壓 【答案】D 【解析】BC．由圖可知，電壓表的選量程為0~3V，分度值是0.1V，該電池的電壓為0.5V，故BC錯誤； A．因為與電壓表負接線柱相連的為電池的鋅片，正接線柱相連的為電池的銅片，指針正向偏轉，所以鋅片是電池的負極，銅片是電池的正極，故A錯誤； D．由串聯電路總電壓等于各部分電壓之和知，兩個相同電池串聯后可提供更高電壓，故D正確。 故選D。 6．取兩個相同的驗電器甲和乙，如圖，使甲帶負電荷，乙不帶電，下列分析錯誤的是（　?。? A．甲驗電器帶負電是因為它得到了電子 B．甲驗電器的金屬箔片張開是由于同種電荷相互排斥 C．用橡膠棒連接兩金屬球，金屬箔片的張角都會發生改變 D．用金屬棒連接兩金屬球的瞬間，棒中電流方向由乙到甲 【答案】C 【解析】A．摩擦起電是電荷發生了轉移，而不是創造了電荷，甲驗電器帶負電是因為它得到了電子，故A正確，不符合題意； B．驗電器的制作原理是同種電荷相互排斥，所以驗電器可以檢驗物體是否帶電，故 B正確；不符合題意； C．用橡膠棒連接兩金屬球，由于橡膠棒是絕緣體， 甲驗電器的負電荷不能轉移到乙驗電器，因此兩個驗電器金屬箔片的張角都不會發生改變，故C錯誤，符合題意； D．用金屬棒連接兩金屬球的瞬間，由于A帶負電，B不帶電，則A驗電器的電子通過金屬棒轉移到B驗電器，由于自由電子的定向移動方向與電流方向相反，所以金屬棒中所形成的電流方向由乙到甲，故D正確，不符合題意。 故選C。 7．圖中各電路元件的連接均正確，甲、乙為兩個電表，則（　?。? A．甲為電流表，乙為電壓表 B．甲為電壓表，乙為電流表 C．甲、乙都為電流表 D．甲、乙都為電壓表 【答案】B 【解析】電流表串聯在被測電路中，乙表與電源串聯，故是電流表，電壓表和被測電路并聯，甲與右端的燈并聯，故是電壓表，故B符合題意，ACD不符合題意。 故選B。 8．如圖所示是小明在練習測量電流時連接的電路，電路的連接存在錯誤，下列操作及說法正確的是（　?。? A．撤掉導線a，電流表測量的是電路的總電流 B．撤掉導線a，電流表測量的是小燈泡L1的電流 C．撤掉導線c，電流表測量的是小燈泡L1的電流 D．撤掉導線b，電流表測量的是小燈泡L2的電流 【答案】C 【解析】AB．由圖可知，撤掉導線a，燈L1和L2并聯，電流表沒有接入電路，所以電流表既不是測總電流，也不是測小燈泡L1的電流，故AB均錯誤； C．由圖可知，撤掉導線c，燈L1和L2并聯，電流表串聯在L1的支路中，即電流表測量的是小燈泡L1的電流，故C正確； D．由圖可知，撤掉導線b，燈L1和L2并聯，電流表串聯在干路中，即電流表測量的是電路的總電流，故D錯誤。 故選C。 9．如圖所示的電路中，閉合開關S后，電流表A1、A2和A3的電流分別為2A、1.5A和1A，則流過L1、L2和L3的電流分別為（　　） A．0.5A、0.5A和1A B．1A、0.5A和0.5A C．0.5A、1A和1A D．1A、1A和0.5A 【答案】A 【解析】分析電路圖可知，燈泡L1、L2和L3是并聯的，電流表A1測量的是干路中的總電流，電流表A2測量的是燈泡L2和L3的電流之和，電流表A3測量的是燈泡L1和L2的電流之和，假設通過燈泡L1、L2和L3的電流分別為I1、I2和I3，可得 I1+I2+I3=2A I1+I2=1A I2+I3=1.5A 由以上各式聯立，解得：I1=0.5A，I2=0.5A，I3=1A，故BCD不符合題意，A符合題意。 故選A。 10．在如圖所示的電路中，電源電壓不變。閉合開關后，電路正常工作，一段時間后，發現其中一個電壓表示數變大，則（　?。? A．燈L可能變亮 B．燈L可能斷路 C．電阻R可能斷路 D．電阻R可能短路 【答案】C 【解析】由圖知，電壓表V1測量的是電源電壓，無論兩燈發生什么故障，其示數不變；所以示數變大的是電壓表是V2。當電路正常工作時，R與L串聯，電壓表V2測電阻R的電壓，其示數小于電源電壓； A．若燈L短路，此時燈不亮，燈兩端電壓為0，電阻R兩端的電壓變?yōu)殡娫措妷?，即V2的示數變大，故A不符合題意； B．若燈L斷路，則電壓表V2的示數變?yōu)?，故B不符合題意； C．若電阻R斷路，電壓表V2和燈串聯在電源上，燈不亮，電壓表V2示數增大為電源電壓，故C符合題意； D．若電阻R短路，則電壓表V2的示數變?yōu)?，故D不符合題意。 故選C。 二、填空題 11．央視的某科技類節目介紹說，蜜蜂飛行時與空氣摩擦帶上負電，因此蜜蜂在飛行中就可以吸引帶_____（選填“正”或“負”）電的花粉，則與蜜蜂摩擦后的空氣 __________（選填“不帶電”、“帶負電”或“帶正電”）。 【答案】???? 正???? 帶正電 【解析】[1]蜜蜂飛行時與空氣摩擦帶上負電，根據同種電荷相排斥，異種電荷相吸引，帶負電的蜜蜂能吸引帶正電的物體，因此蜜蜂在飛行中就可以吸引帶正電的花粉。 [2]蜜蜂飛行時與空氣摩擦帶上負電是因為蜜蜂得到電子的原因，蜜蜂得到的電子是空氣失去的電子，由于電子帶負電，空氣由于失去電子而帶正電。 12．如圖所示是某電動汽車充電站的一排充電樁，這些充電樁是 ___________（填“串聯”或“并聯”）的；電動汽車的電池在充電時，相當于電路中的 ___________。 【答案】???? 并聯???? 用電器 【解析】[1]并聯電路各個用電器之間互不影響，圖中一排的電動汽車充電樁之間互不影響，說明它們之間是并聯的。 [2]簡單的電路中包括開關，用電器，電源，導線，電動汽車的電池在充電時，消耗電能并轉化成了電池中的化學能，所以相當于電路中的用電器。 13．如圖所示，甲、乙、丙、丁四個帶電小球，甲吸引乙，甲排斥丙，丙吸引丁。若丁帶負電，則甲帶 ________ 電，乙?guī)?________ 電。 【答案】???? 正???? 負 【解析】[1][2]因為同種電荷相互排斥，異種電荷相互吸引，又因為丁球帶負電，丙、丁互相吸引，所以丙球帶正電；因為甲、丙互相排斥，所以甲球帶正電；因為甲、乙互相吸引，所以乙球帶負電。 14．如圖所示電路中，提供電能的裝置是_____；要使這個電路中產生電流，必須_____.四個電路中，燈泡處于通路狀態的是_____，處于斷路狀態的是_____，處于短路狀態的是_____． A．???????B．???????C．?????D． 【答案】???? 電源（或電池）???? 閉合開關???? C???? AD???? B 【解析】[1]由題圖可知，提供電能的裝置是電源（或電池）； [2]由題圖可知，要使這個電路中產生電流，電路必須處于通路狀態，即必須閉合開關； [3][4][5]由題圖可知，四個電路中，燈泡處于通路狀態的是C，處于斷路狀態的是A，處于短路狀態的是B，D圖在閉合開關前是斷路，開關閉合后會變成短路，所以現在是斷路． 15．如圖所示，斷開S1、閉合S2、S3，電阻R1、R2組成___________電路，該電路中不允許同時閉合___________。 【答案】???? 并聯???? S1、S3 【解析】[1]由電路圖可知，斷開S1，閉合S2、S3，此時R1、R2首首相連，尾尾相連，電流分別流入兩個電阻，則它們是并聯的。 [2]由電路圖可知，同時閉合開關S1和S3，電源短路，容易燒壞電源，這是不允許的，故該電路中不允許同時閉合S1、S3。 16．如圖甲所示電路，小燈泡L1、L2是___________聯，電壓表測的是___________兩端的電壓。若電源電壓為3V，使用適當量程后，電壓表的示數如圖乙所示，則L2兩端的電壓是___________V。 【答案】???? 串???? L1???? 2.5 【解析】[1][2]由圖可知，電路中只有一條電流的路徑，因此是串聯電路；電壓表與燈泡L1并聯，所以測的是燈L1兩端的電壓。 [3]由于電源電壓為3V，所以電壓表所選量程為0~3V的量程，則其示數為0.5V，燈L1兩端的電壓是0.5V，由串聯電路電壓的規律可知L2兩端的電壓為 U2=U-U1=3V-0.5V=2.5V 17．在如圖甲所示的電路中，電燈的連接方式是______。閉合開關S后，兩個燈泡都能發光，電流表A1和A2的指針均在圖乙所示的位置，則通過燈泡L1的電流是______A，通過燈泡L2的電流是______A。 【答案】???? 并聯???? 0.3???? 1.2 【解析】[1]由圖可知，電路中有兩條路徑，分別經過L1、L2，所以兩燈并聯。 [2]電流表A1測量干路電流，電流表A2測量通過L2的電流；因為并聯電路中干路電流大于任一支路的電流，且電流表A1、A2的指針位置相同，所以電流表A1選用大量程，由圖乙可知電流表A1的示數是1.5A，即電路的總電流為1.5A；電流表A2選用小量程，則通過燈L2的電流為0.3A。 [3]因為 I=I1+I2 所以通過燈L1的電流 I1=I-I2=1.5A-0.3A=1.2A 18．如圖所示，電源電壓不變。開關S閉合后，電壓表的示數為6V，電流表A1的示數為0.6A，A2的示數為0.5A，A3的示數為0.9A。則通過R1的電流為______A；R2和R3交換位置后，電流表A2的示數為______A。 【答案】???? 0.3???? 0.7 【解析】[1]由電路圖可知，三個電阻并聯，電壓表測電源的電壓，電流表A1測R2和R3支路的電流之和，電流表A2測R1和R2支路的電流之和，電流表A3測干路電流。由電壓表的示數可知，電源的電壓U＝6V，因并聯電路中干路電流等于各支路電流之和，所以，通過R1的電流為 [2]通過R3的電流為 通過R2的電流為 R2和R3交換位置后，電流表A2測R1和R3的電流，則 三、作圖題 19．如圖所示，要求：L1和L2串聯，電流表測通過L1的電流（估計為0.1～0.6A），電壓表測L2兩端的電壓（估計為1～2V）。請在方框內畫出電路圖并連接實物圖。 【答案】 【解析】L1和L2串聯，電流表測通過L1的電流，電流表與L1串聯；電壓表測L2兩端的電壓，電壓表與L2并聯，電路圖如圖所示： 通過L1的電流估計為0.1～0.6A，故電流表選用0～0.6A量程與L1串聯；電壓表測L2兩端的電壓（估計為1～2V），故電壓表選用0～3V量程與L2并聯，根據電路圖連接實物圖，如所示： 20．在圖所示電路的〇里填上適當?shù)碾姳矸枴Ｒ螅洪]合電鍵S，兩燈均能發光。 【答案】 【解析】根據電路圖可知，上面的電表串聯在干路中，因此為電流表，中間的電表與燈泡L1串聯，因此為電流表，下面的電表與燈泡L1并聯，故為電壓表，電路如下圖所示： 21．規格相同的燈L1、L2，電池組，開關，兩個電流表A1、A2等實物。 （1）請同學們利用這些器材在虛線框中設計出電路圖，要求：①開關控制整個電路，且兩燈并聯；②電流表測中的電流，電流表測干路電流； （2）連接實物圖。 【答案】（1） （2） 【解析】（1）兩燈并聯，開關控制整個電路，故開關接在干路上；電流表與待測電路串聯，電流表測中的電流，電流表測干路電流，電流表與串聯，電流表接在干路上，電路圖如下所示： （2）由并聯電路電流的規律，干路電流大于支路電流，電流表選用小量程與串聯，電流表選用大量程接在干路上，根據電路圖連接實物圖，如下圖所示： 四、實驗題 22．在“探究電荷間相互作用”的活動中，小明用絲綢摩擦過的有機玻璃棒、毛皮摩擦過的橡膠棒進行了如圖所示實驗。 （1）用絲綢摩擦過的有機玻璃棒能吸引帶負電荷的紙屑，是因為有機玻璃棒帶______電荷，有機玻璃棒帶電是因為它_____（得到/失去）電子。 （2）本實驗中不用金屬棒做實驗是因為金屬是 _____（導體/絕緣體），摩擦所帶電荷會通過人體導入大地。 （3）通過觀察甲、乙、丙三圖可發現，電荷間相互作用規律，相同電荷及不同電荷間相互作用規律 _____（相同/不同）。 （4）通過比較甲、乙實驗得出的結論是 ____。 【答案】???? 正???? 失去???? 導體???? 不同???? 同種電荷相互排斥 【解析】（1）[1][2]用絲綢摩擦過的有機玻璃棒能吸引帶負電荷的紙屑，這說明有機玻璃棒帶了電，在摩擦的過程中，有機玻璃棒帶失去電子帶正電荷。 （2）[3]因為金屬是導體，通過摩擦帶的電荷會通過人體傳入大地，所以本實驗中不用金屬棒做實驗。 （3）[4]通過觀察，兩個有機玻璃棒相互接觸時，相互排斥；兩個橡膠棒相互接觸時，相互排斥；一個有機玻璃棒和一個橡膠棒相互接觸時相互吸引；故可以得出：電荷間有相互作用，相同電荷及不同電荷間相互作用不同。 （4）[5]由甲乙實驗可知，兩個有機玻璃棒相互接觸時，相互排斥；兩個橡膠棒相互接觸時，相互排斥，說明同種電荷相互排斥。 23．物理課后，振鵬同學與學權同學將一塊銅片和一塊鋅片同時插入西紅柿中，做成了一個“西紅柿電池”，振鵬和學權想探究“西紅柿電池的電壓與哪些因素有關”，振鵬說：“可能與兩金屬片之間的距離有關?！睂W(xué)權想了想說：“也可能與兩金屬片插入西紅柿中的深度有關。”為了驗證猜想是否正確，他們找來了電壓表，連成了如圖所示的電路。 （1）水果電池的電壓一般在4V左右，那么此實驗中，應選用 ______的量程，對人體的安全電壓是 ______，所以水果電池對人體沒有危險； （2）為驗證電壓與兩金屬片插入深度的關系，振鵬進行了下面的實驗：把兩塊金屬片插入西紅柿的某一深度，觀察并記錄電壓表的示數；保持 ______不變，改變兩金屬片插入的 ______，再觀察并記錄電壓表示數，并比較兩次電壓表示數的大小與 ______的關系； （3）目前人們亂扔廢舊電池的現象非常普遍，請你針對這種現象，給有關部門提出一條合理化建議 ______。 【答案】???? 0～15V???? 不高于36V???? 兩金屬片之間的距離???? 深度???? 兩金屬片插入西紅柿中的深度???? 回收廢舊電池 【解析】（1）[1][2]水果電池的電壓一般在4V左右，所以電壓表應該選用0～15V的量程；對人體的安全電壓為不高于36V。 （2）[3][4]驗證電壓與兩金屬片插入深度的關系時，采用的是控制變量法，實驗中需要控制兩金屬片之間的距離相同，改變兩金屬片插入的深度。 [5]觀察并記錄電壓表示數，并比較兩次電壓表示數的大小與兩金屬片插入西紅柿中的深度的關系。 （3）[6]避免亂扔廢舊電池可以：回收廢舊電池；進行公德宣傳；垃圾分類處理等。 24．物理課上，小明探究了串聯電路中電壓的規律，他還想知道并聯電路中的電壓有什么規律，于是在課后進行了以下探究： （1）提出問題：并聯電路中，各電燈兩端的電壓有什么關系？ （2）他的猜想是：_________________________________； （3）設計實驗∶如圖為兩個燈泡并聯的電路圖，用電壓表分別測量兩個燈泡L1、L2以及電源兩端的電壓。 （4）進行實驗：按照電路圖連接電路，進行實驗測量，記錄實驗數據；換接電源，再做一次實驗，記錄實驗數據如下表。 （5）實驗結論：________________________________。 （6）實驗評估：上述實驗中，小明只進行了兩次測量，得出的結論偶然性的機會很大。為了使實驗結論具有普遍性，你將建議小明怎樣做？______。 （7）實驗應用：如果電源電壓為3V，那么根據探究的結論，燈L1兩端的電壓為______V，燈L2兩端的電壓為________V。 【答案】???? 并聯電路中，各電燈兩端的電壓相等???? 并聯電路的總電壓等于各支路兩端的電壓???? 應該換用不同規格的燈泡，進行多次實驗???? 3???? 3 【解析】（2）[1]猜想是根據生活經驗和物理理論提出合理的猜想，小明可提出猜想：并聯電路中，各電燈兩端的電壓相等。 （5）[2]分析實驗數據可知，在同一組實驗中，L1兩端電壓，L2兩端電壓和電源電壓相等，可以得出實驗結論：并聯電路的總電壓等于各支路兩端的電壓。 （6）[3] 為得出準確結論，排除結論的偶然性，應多次實驗，所以應該換用不同規格的燈泡，進行多次實驗。 （7）[4][5] 根據并聯電路的電壓特點，并聯電路的總電壓等于各支路兩端的電壓的結論可得出：燈L1兩端的電壓為3V，燈L2兩端的電壓也為3V。 25．小華在“探究并聯電路中電流的關系”的實驗中，設計的實驗電路圖如圖甲所示，連接的實物電路如圖乙所示，其中電源電壓可調。 （1）若某次實驗時，通過每個燈泡的電流均為0.3~0.5A，要測通過干路中的電流，則M、N應接_____（選填“a”、“b”、“c”或“d”）接線柱； （2）小華調節電源的電壓，經過正確的實驗操作，獲得了下表所示的實驗數據。 小華分析數據后得出了實驗結論，但經過評估和交流，大家認為小華的實驗存在不足之處，其不足之處為 _____。 【答案】???? d???? 沒有換用不同規格的小燈泡進行多次實驗 【解析】（1）[1]若某次實驗時，通過每個燈泡的電流均為0.3~0.5A，則干路中的電流在0.6~1.0A之間，所以電流表要選用大量程，即M、N應接d接線柱。 （2）[2]根據表格中的數據可知，實驗中采用的是不更換燈泡調節電源電壓，為了獲得普遍規律，應換用不同規格的小燈泡進行多次實驗。 26．如圖甲是探究“串聯電路電壓規律”的實驗電路。 （1）連接電路前，小明發現電壓表指針如圖乙所示，接下來他要對電壓表進行的操作是_____； （2）連接電路時，開關應處于_____狀態，實驗中應選擇規格_____（選填“相同”或“不同”）的小燈泡； （3）連接好電路，把電壓表接到燈L1兩端，閉合開關，發現燈L1不亮，L2發光，電壓表無示數，其原因可能是_____（填序號）； A．燈L1斷路????????????????????B．燈L1短路?????????????????C．燈L2斷路??????????????????D．電壓表斷路 （4）排除故障后，閉合開關，電壓表指針在如圖丙所示位置，則燈L1電壓U1為_____V； （5）繼續用電壓表測出燈L2兩端電壓U2及總電壓U，經過多次實驗，得到的數據記錄如表中分析數據可得串聯電路電壓特點是：_____（用公式表示）； （6）進行多次實驗的主要目的是_____。 【答案】???? 對電壓表進行調零???? 斷開???? 不同???? B???? 1.2???? U=U1+U2???? 避免結論的偶然性，使結論具有普遍性，尋找普遍規律 【解析】（1）[1]由圖可知，連接電路前，在檢查實驗器材時發現電壓表指針沒有指在零刻度線上，則應對電壓表進行調零，使指針指在零刻度線上。 （2）[2]連接電路時，為了避免連線錯誤而燒壞電路元件，開關應處于斷開狀態。 [3]為了避免結論的偶然性，使結論具有普遍性，實驗中應該選擇規格不同的小燈泡，才能得出普遍規律。 （3）[4]閉合開關，兩燈串聯，發現燈L1不亮，L2發光，說明電路出現了短路現象，電壓表示數為零，說明與電壓表并聯部分短路，則故障是燈L1短路，故ACD不符合題意，B符合題意。 故選B。 （4）[5]由圖知，電壓表選擇的是0~3V量程，對應的分度值為0.1V，此時的電壓為1.2V。 （5）[6]由表格可知，第1次 1.2V+1.8V=3.0V 第2次 2.0V+1.0V=3.0V 第3次 1.7V+1.3V=3.0V 因此可以得出：串聯電路兩端的總電壓等于各部分電路兩端的電壓之和，即U=U1+U2。 （6）[7]由于一次實驗得出的結論具有偶然性，為了探究串聯電路電壓的普遍規律，需要進行多次實驗，故多次實驗的主要目的是尋找普遍規律。 27．小明和小麗做“探究并聯電路中干路電流與各支路電流的關系”實驗，按圖所示連接了實驗電路。 （1）實驗中，要求閉合開關后，燈泡L1、L2并聯，開關S控制所有用電器，電流表A1測通過干路的電流，A2測通過燈L1的電流，A3測通過燈L2的電流。仔細檢查電路，發現連接有誤，經過分析可知，在圖中只需改動一根導線，便可以滿足實驗要求。請在答題卡圖中需要改動的導線上畫“×”，并用筆畫線代替導線將正確的電路連接完整，注意導線不能交叉；________ （2）某組同學連接好電路后試觸時，發現其中一個電流表的指針掃過有刻度的地方，直到?jīng)]有刻度的地方，如圖，你認為原因可能是電流表的_______選小了； （3））正確連接后，某次測量中測出了干路和L1、L2支路的電流分別為I1、I2和I3，電流表示數如圖中甲、乙、丙所示，可讀出：甲圖A1電流表I1=______A，乙圖A2電流表I2=______A，丙圖A3電流表I3=______A。根據測量結果，你認為并聯電路中干路電流和各支路電流的關系是：_______；（寫出關系式） （4）為了減少電池?fù)p耗，每次實驗讀取電流表的示數后，要盡快_______電路。 【答案】???? ???? 量程???? 1???? 0.46???? 0.54???? I1=I2+I3???? 斷開 【解析】（1）[1]本實驗是探究并聯電路中干路電流與各支路電流的關系，因此兩燈泡應該是并聯關系，電流表要分別測出各支路的電流以及干路電流，同時要注意電流表的正負接線柱不能接反，如下圖所示： （2）[2]由圖可知，指針偏過了電流表的最大刻度值，因此是此電流表的量程選小了。 （3）[3]由甲圖可知，A1選擇了大量程，一大格是1A，一小格是0.1A，因此A1電流表示數I1=1A。 [4][5]由乙、丙兩圖可知，A2、A3都選擇了小量程，一大格是0.2A，一小格是0.02A，因此A2示數I2=0.46A，A3示數I3=0.54A。 [6]由A1、A2和A3示數可得，并聯電路中干路電流和各支路電流的關系是： I1=I2+I3 （4）[7] 為了減少電池?fù)p耗，每次實驗讀取電流表的示數后要及時斷開開關，使電路斷開。 五、計算題 28．如圖所示的電路中，當S1閉合，S2、S3斷開時，電壓表的示數為6V；當S1、S3斷開，S2閉合時，電壓表位置不變，將接線柱調換，電壓表的示數為3V。求： （1）電源電壓。 （2）當S1、S3閉合，S2斷開時，電壓表的示數。 【答案】(1)9V；(2)9V 【解析】解：(1)當S1閉合，S2、S3斷開時，L1與L2串聯，電壓表測L1兩端的電壓，則U1＝6V；當S1、S3斷開，S2閉合時，L1與L2串聯，電壓表測L2兩端的電壓，則U2＝3V。因串聯電路中總電壓等于各分電壓之和，所以，電源的電壓 U＝U1+U2＝6V+3V＝9V (2)當S1、S3閉合，S2斷開時，L2被短路，電路為L1的簡單電路，電壓表測電源兩端的電壓，其示數為9V。 答：(1)電源電壓為9V； (2)當S1、S3閉合，S2斷開時，電壓表的示數為9V。 29．如圖甲所示，是某個同學探究并聯電路電流規律的電路，電源電壓是3V，閉合開關后，兩電流表指針在同一位置如圖乙所示。 求：（1）干路電流； （2）通過燈L1的電流； （3）燈L1兩端的電壓U1與燈L2兩端的電壓U2之比。 【答案】（1）1.3A；（2）1.04A；（3）1∶1 【解析】解：（1）由電路圖可知，L1與L2并聯，電流表A2測L2支路的電流，電流表A1測干路電流。因并聯電路中干路電流等于各支路電流之和，且兩表指針在同一位置，所以，電流表A1的量程為0~3A，分度值為0.1A，示數為1.3A。電流表A1的量程為0~0.6A，分度值為0.02A，示數為0.26A。所以干路電流為 I=I1=1.3A （2）通過燈泡L1的電流為 IL1=I1-I2=1.3A-0.26A=1.04A （3）并聯電路中各支路兩端的電壓相等，所以兩燈的電壓關系為 U1=U2 燈L1兩端的電壓U1與燈L2兩端的電壓U2之比 U1∶U2=1∶1 答：（1）干路電流是1.3A； （2）通過燈泡L1的電流是1.04A； （3）燈L1兩端的電壓U1與燈L2兩端的電壓U2之比是1∶1。 實驗次數L1兩端電壓L2兩端電壓電源電壓11.31.31.322.52.52.5實驗次數A處的電流IA/AB處的電流IB/AC處的電流IC/A10.100.120.2220.200.240.4430.250.300.55實驗次數U1/VU2/VU/N11.83.022.01.03.031.71.33.0
