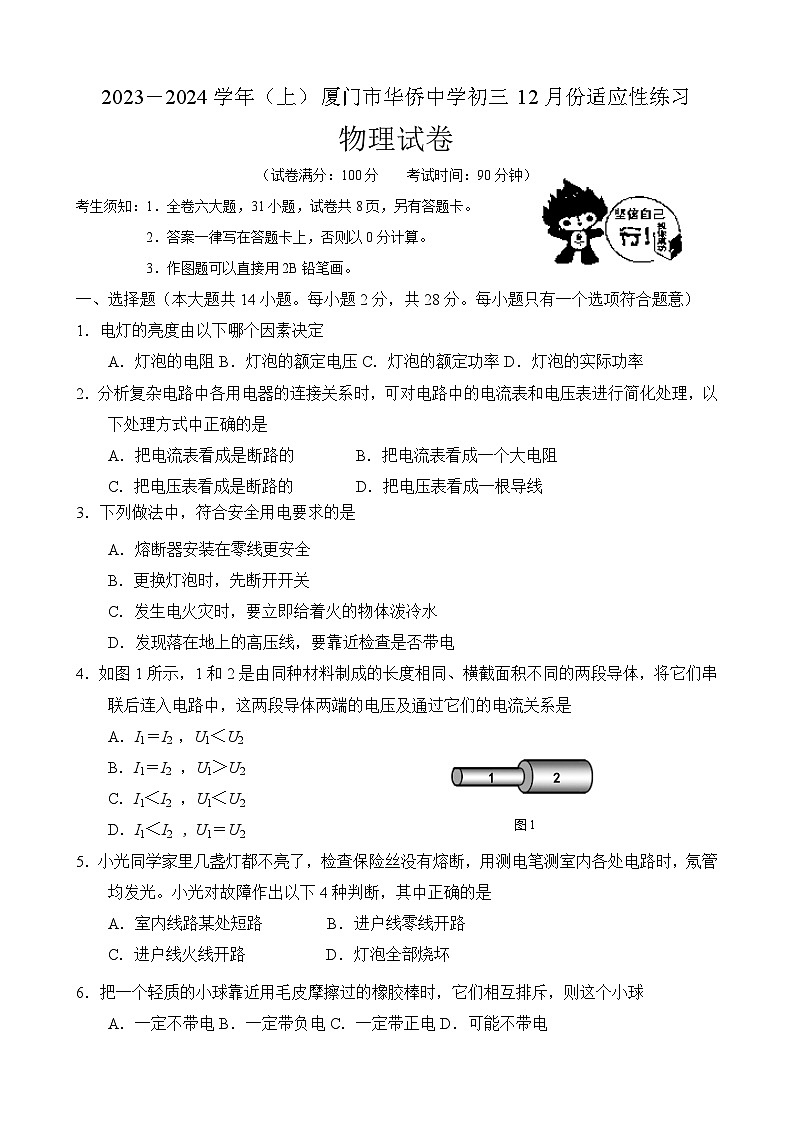

2023-2024學年福建省廈門市華僑中學九年級（上）月考物理試卷（12月份）

這是一份2023-2024學年福建省廈門市華僑中學九年級（上）月考物理試卷（12月份），共8頁。試卷主要包含了作圖題可以直接用2B鉛筆畫等內容，歡迎下載使用。
（試卷滿分：100分 考試時間：90分鐘）
考生須知：1．全卷六大題，31小題，試卷共8頁，另有答題卡。
2．答案一律寫在答題卡上，否則以0分計算。
3．作圖題可以直接用2B鉛筆畫。
一、選擇題（本大題共14小題。每小題2分，共28分。每小題只有一個選項符合題意）
1．電燈的亮度由以下哪個因素決定
A．燈泡的電阻B．燈泡的額定電壓C．燈泡的額定功率D．燈泡的實際功率
2．分析復雜電路中各用電器的連接關系時，可對電路中的電流表和電壓表進行簡化處理，以下處理方式中正確的是
A．把電流表看成是斷路的 B．把電流表看成一個大電阻
C．把電壓表看成是斷路的 D．把電壓表看成一根導線
3．下列做法中，符合安全用電要求的是
A．熔斷器安裝在零線更安全
B．更換燈泡時，先斷開開關
C．發生電火災時，要立即給著火的物體潑冷水
D．發現落在地上的高壓線，要靠近檢查是否帶電
4．如圖1所示，1和2是由同種材料制成的長度相同、橫截面積不同的兩段導體，將它們串聯后連入電路中，這兩段導體兩端的電壓及通過它們的電流關系是
A．I1＝I2 ，U1＜U2
1
2
B．I1＝I2 ，U1＞U2
圖1
C．I1＜I2 ，U1＜U2
D．I1＜I2 , U1＝U2
5．小光同學家里幾盞燈都不亮了，檢查保險絲沒有熔斷，用測電筆測室內各處電路時，氖管均發光。小光對故障作出以下4種判斷，其中正確的是
A．室內線路某處短路 B．進戶線零線開路
C．進戶線火線開路 D．燈泡全部燒壞
6．把一個輕質的小球靠近用毛皮摩擦過的橡膠棒時，它們相互排斥，則這個小球
A．一定不帶電B．一定帶負電C．一定帶正電D．可能不帶電
c
·
d
·
e
·
b
·
a
·
f
·
S

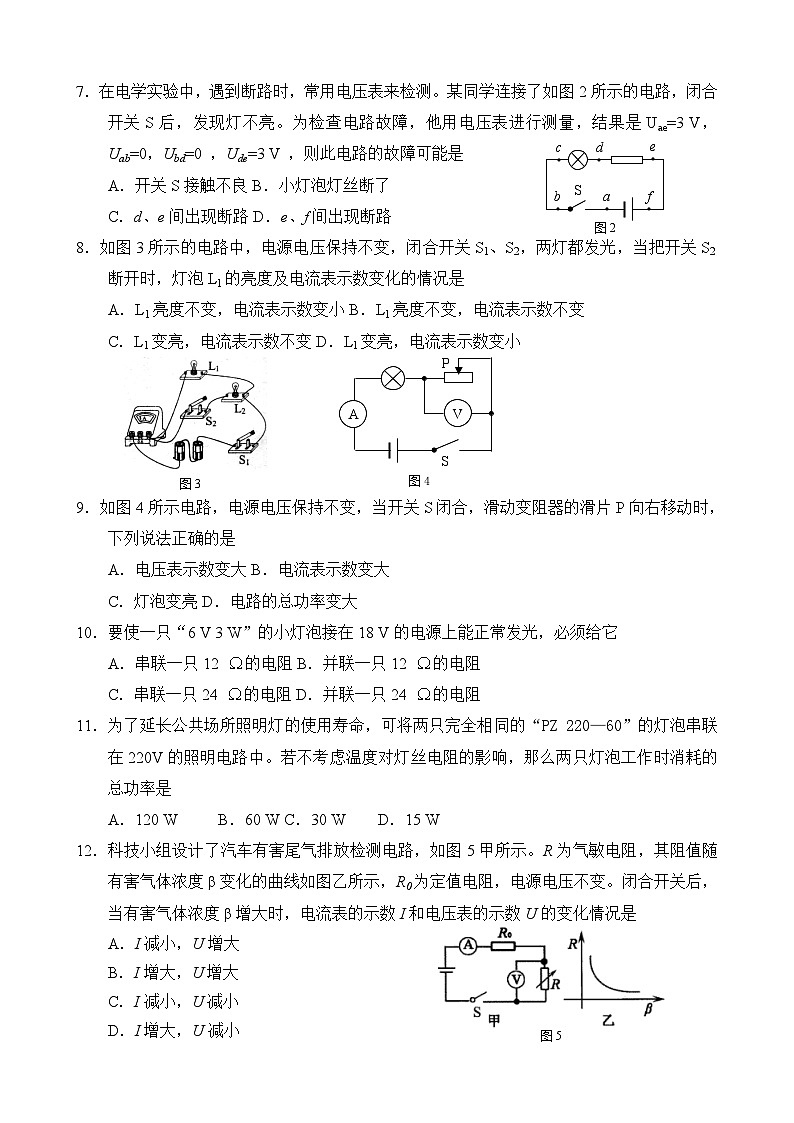

7．在電學實驗中，遇到斷路時，常用電壓表來檢測。某同學連接了如圖2所示的電路，閉合開關S后，發現燈不亮。為檢查電路故障，他用電壓表進行測量，結果是Uae=3 V，Uab=0，Ubd=0 ，Ude=3 V ，則此電路的故障可能是
A．開關S接觸不良B．小燈泡燈絲斷了
圖2
C．d、e間出現斷路D．e、f間出現斷路
8．如圖3所示的電路中，電源電壓保持不變，閉合開關S1、S2，兩燈都發光，當把開關S2斷開時，燈泡L1的亮度及電流表示數變化的情況是
A．L1亮度不變，電流表示數變小B．L1亮度不變，電流表示數不變
P
S
V
A
C．L1變亮，電流表示數不變D．L1變亮，電流表示數變小
圖3
圖4
9．如圖4所示電路，電源電壓保持不變，當開關S閉合，滑動變阻器的滑片P向右移動時，下列說法正確的是
A．電壓表示數變大B．電流表示數變大
C．燈泡變亮D．電路的總功率變大
10．要使一只“6 V 3 W”的小燈泡接在18 V的電源上能正常發光，必須給它
A．串聯一只12 的電阻B．并聯一只12 的電阻
C．串聯一只24 的電阻D．并聯一只24 的電阻
11．為了延長公共場所照明燈的使用壽命，可將兩只完全相同的“PZ 220—60”的燈泡串聯在220V的照明電路中。若不考慮溫度對燈絲電阻的影響，那么兩只燈泡工作時消耗的總功率是
A．120 W B．60 W C．30 W D．15 W
12．科技小組設計了汽車有害尾氣排放檢測電路，如圖5甲所示。R為氣敏電阻，其阻值隨有害氣體濃度β變化的曲線如圖乙所示，R0為定值電阻，電源電壓不變。閉合開關后，當有害氣體濃度β增大時，電流表的示數I和電壓表的示數U的變化情況是
A．I減小，U增大
B．I增大，U增大
C．I減小，U減小
圖5
D．I增大，U減小
電磁
閥門
線圈
無人
有人
S1
S2
電磁
閥門
線圈
無人
人
有人
S1
S2
電磁
閥門
線圈
有人
無人
S1
S2
電磁
閥門
線圈
有人
無人
S1
S2

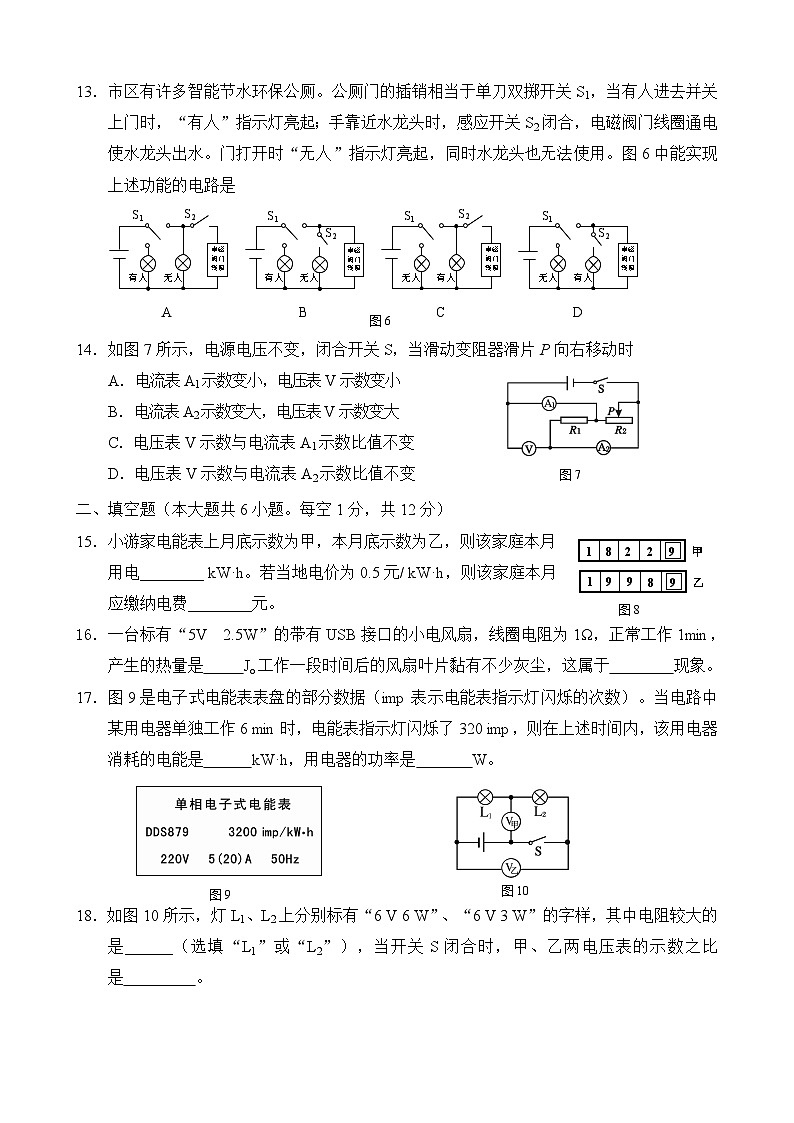

13．市區有許多智能節水環保公廁。公廁門的插銷相當于單刀雙擲開關S1，當有人進去并關上門時，“有人”指示燈亮起；手靠近水龍頭時，感應開關S2閉合，電磁閥門線圈通電使水龍頭出水。門打開時“無人”指示燈亮起，同時水龍頭也無法使用。圖6中能實現上述功能的電路是
ABCD
圖6
14．如圖7所示，電源電壓不變，閉合開關S，當滑動變阻器滑片P向右移動時
A．電流表A1示數變小，電壓表V示數變小
B．電流表A2示數變大，電壓表V示數變大
圖7
C．電壓表V示數與電流表A1示數比值不變
D．電壓表V示數與電流表A2示數比值不變
二、填空題（本大題共6小題。每空1分，共12分）
2
1
8
9
1
9
9
2
8
9
乙
甲
15．小游家電能表上月底示數為甲，本月底示數為乙，則該家庭本月
用電________ kW·h。若當?shù)仉妰r(jià)為0.5元/ kW·h，則該家庭本月
圖8
應繳納電費________元。
一臺標有“5V 2.5W”的帶有USB接口的小電風扇，線圈電阻為1Ω，正常工作1min，產生的熱量是 J工作一段時間后的風扇葉片黏有不少灰塵，這屬于 現象。
17．圖9是電子式電能表表盤的部分?jǐn)?shù)據（imp表示電能表指示燈閃爍的次數）。當電路中某用電器單獨工作6 min時，電能表指示燈閃爍了320 imp，則在上述時間內，該用電器消耗的電能是 kW·h，用電器的功率是 W。
圖10
圖9
18．如圖10所示，燈L1、L2上分別標有“6 V 6 W”、“6 V 3 W”的字樣，其中電阻較大的是______（選填“L1”或“L2”），當開關S閉合時，甲、乙兩電壓表的示數之比是 。
19．定值電阻R和小燈泡L串聯在電路中，電流隨其兩端電壓變化的關系如圖11所示，則定值電阻R的阻值為________Ω。閉合開關S，電流表的示數為0.4 A，此時電路消耗的總功率為________W。
I/A
U/V
0
6
0.2
0.4
0.6
2
4
圖12
圖11
20．如圖12所示，電源電壓保持不變。閉合開關S，向左移動滑動變阻器的滑片P時，電壓表的示數將________。若移動過程中，電壓表的示數變化范圍為3 V~6 V，電流表示數變化了0.3 A，則電阻R2電功率的變化范圍為__________W。
三、作圖題（本大題共2小題。每小題2分，共4分）
21．如圖13所示，用測電筆測試某家庭電路中兩條輸電線時，只有接觸下方那條電線時測電筆的氖管發光。請將圖13中燈泡、開關連入線路。
22．請?jiān)趫D14的兩個虛線框內，選畫“電源”和“開關”的符號，并滿足當開關都閉合時兩燈組成并聯電路。
圖14
圖13
四、簡答題（本大題1小題，共4分）
23．國家標準規定：帶有金屬外殼的家用電器，其金屬外殼必須接地。請問：（1）如圖15a所示的冰箱的金屬外殼為什么一定要接地？（2）如圖15b所示的冰箱的三腳插頭接外殼的腳為什么比較長？
b
圖15
a
五、實驗探究題（本大題共5小題，共30分）
24．（6分）如圖16所示，為“探究影響導體電阻大小的因素”的實驗電路，A、B之間接導體。（不探究與溫度的關系）
（1）本實驗可通過比較 或 來比較
導體電阻的大小。
圖16
小奇實驗時發現手邊只有一根較長的鐵絲，用這根鐵絲
小奇可以探究導體電阻的大小與導體 和 的關系。
（3）若想較完整的完成整個探究，至少還要準備一根什么樣的金屬絲？

25．（5分）小鷺設計實驗對“電流通過導體時產生的熱量跟哪些因素有關”進行探究。
圖17
（1）為了科學的比較電流通過導體時產生的熱量，圖17中容器A、B、C內應裝________相同的煤油。
（2）在實驗中，通過觀察溫度計示數的變化量來比較_______________________________。
（3）用圖甲裝置探究時，觀察到A的溫度計示數變化量比B的大，則A中電阻絲的阻值________（選填“大于”、“等于”或“小于”）5 Ω。
（4）小鷺想用圖乙裝置來探究電流通過電阻絲產生的熱量與電流有關，請判別該方案是否可行，并簡述理由____________________________________________。
26．（6分）有一只阻值未知的定值電阻R，圖甲是用伏安法測R的實物電路，電源電壓恒為4.5 V，滑動變阻器最大阻值為15 Ω。
甲
圖18
（1）圖18甲中還有一條導線未連接，請用筆畫線表示導線補充完整，要求滑動變阻器滑片P向右移時電壓表示數變大。
（2）連好電路后閉合開關，發現電壓表、電流表均無示數，其原因可能是______（填字母）。
A. 滑動變阻器短路 B. 滑動變阻器斷路 C. R短路D. R斷路
（3）故障排除后，正確操作實驗器材，移動滑片，當電壓表示數為1.2 V 時，電流表示數如圖18乙所示，則待測電阻R =________Ω。
（4）現有三組數據如右表所示，分析可知，不可能通
過以上實驗獲得的數據是第______次實驗（填序號）。
27．（6分）用圖19電路探究電流跟電壓和電阻的關系，實驗器材如下：電源（4.5 V），滑動變阻器（“10 Ω2 A”、“50 Ω1.5 A”），電流表（0～0.6 A），電壓表（0～3 V），定值電阻（5 Ω、10 Ω、20 Ω）。
圖20
圖19
（1）探究電流與電壓的關系實驗中，選取“10 Ω2 A”的滑動變阻器與10 Ω的定值電阻接入電路，調節滑動變阻器滑片P，多次實驗后用圖象法處理數據如圖20：
①分析圖象得出結論
②圖20的I﹣U圖象在前半?yún)^(qū)（即陰影區）沒有實驗數據，為了擴大數據的范圍，請?zhí)峁┮粋€(gè)可行的方案
（2）在探究電流與電阻的關系實驗中，選取“50 Ω1.5 A”滑動變阻器與5 Ω的定值電阻完成了第1次實驗，記錄數據于表格中：
①進行第2次實驗，將定值電阻的阻值由5 Ω更換為10 Ω，閉合開關，調節滑片P直至電壓表示數為 V，并記錄數據。
②進行第3次實驗，將定值電阻由10 Ω更換為20 Ω，閉合開關，發現異常現象：
請針對此現象提出正確的操作建議
28．（7分）如圖21所示，甲同學在做“測量小燈泡的電功率”實驗。實驗器材：電源（電壓恒為6 V）、小燈泡（額定電壓為2.5 V，正常發光時燈絲電阻約為10 Ω）、電流表、電壓表、開關各一個，滑動變阻器（30 Ω 0.5 A）一個，導線若干。
圖21
（1）連接好電路后，閉合開關，發現小燈泡不亮，電流表有示數，電壓表無示數，電路故障原因可能是 。
（2）排除故障，閉合開關，移動滑片P至某位置時，電壓表的示數為2.2 V，若想測量小燈泡的額定功率，應將滑片P向 端移動。通過實驗繪制出小燈泡的U﹣I圖象，如圖乙所示，小燈泡的額定功率為 W。
（3）乙同學設計了如圖丙所示電路，來測量另一只小燈泡的額定功率（已知燈泡的額定電壓為U額），R0阻值已知。
①斷開開關S3，閉合開關S1、S2，調節滑動變阻器滑片P，使得電流表示數為 （用字母表示），此時燈泡正常發光。
②保持滑動變阻器滑片P位置不變，斷開開關S2，閉合開關S1、S3，記下電流表的讀數為I。
③小燈泡額定功率的表達式P額＝ （用字母U額、I、R0表示）。
六、計算題（本大題共3小題，共22分）
29．（6分）有一電熱絲的電阻為20 Ω，接入某電源通電0.5 min產生的熱量為2400 J。
求：（1）通過它的電流為多少？
（2）若把該電熱絲剪去一半后接入同一電源，通電1 min產生的熱量是多少？
30．（7分）如圖22所示為某電烤箱的銘牌，高溫?fù)躅~定功率模糊不清。圖23虛線內所示是電烤箱內部的簡化電路圖。R1和R2均為電熱絲，R2=72.6 Ω。求：（1）電烤箱在低溫?fù)跽９ぷ?0 min電流做的功；（2）R1的阻值；（3）高溫?fù)躅~定功率。
圖23
圖22
31．（9分）圖24甲為濕度表的簡化工作原理圖，電源電壓恒為9 V，R0為定值電阻，R為濕敏電阻，其阻值R隨環境濕度RH的變化如圖乙所示，電壓表量程為“0～6 V”，電流表量程為“0～0.6 A”。閉合開關S，在保證兩表安全的情況下：
（1）當電壓表為4.8 V，電流表為0.42 A時，求定值電阻R0的阻值；
（2）環境濕度RH為80%時，求電壓表的示數；
（3）求濕敏電阻消耗的功率最大時的環境濕度。
圖24
實驗序號
電阻R/Ω
電流I/A
1
5
0.5
2
10
3
20
××牌電烤箱
額定電壓
220 V
額定功率
高溫?fù)?br>×××W
低溫?fù)?br>400 W
