[物理]湖南省岳陽市開發區2024年中考模擬試題(四)(解析版)

這是一份[物理]湖南省岳陽市開發區2024年中考模擬試題(四)(解析版)，共16頁。試卷主要包含了單選題，填空題，作圖與實驗探究題，綜合題等內容，歡迎下載使用。

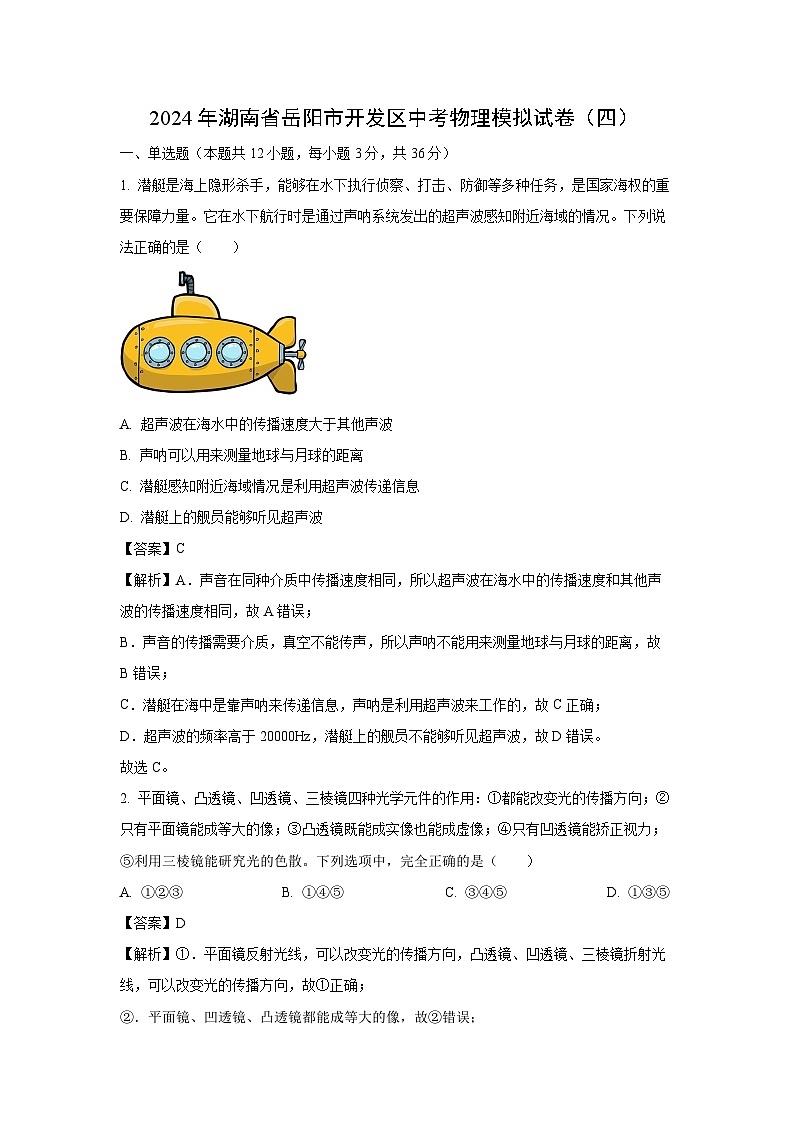

1. 潛艇是海上隱形殺手，能夠在水下執行偵察、打擊、防御等多種任務，是國家海權的重要保障力量。它在水下航行時是通過聲吶系統發出的超聲波感知附近海域的情況。下列說法正確的是（ ）
A. 超聲波在海水中的傳播速度大于其他聲波
B. 聲吶可以用來測量地球與月球的距離
C. 潛艇感知附近海域情況利用超聲波傳遞信息
D. 潛艇上的艦員能夠聽見超聲波
【答案】C
【解析】A．聲音在同種介質中傳播速度相同，所以超聲波在海水中的傳播速度和其他聲波的傳播速度相同，故A錯誤；
B．聲音的傳播需要介質，真空不能傳聲，所以聲吶不能用來測量地球與月球的距離，故B錯誤；
C．潛艇在海中是靠聲吶來傳遞信息，聲吶是利用超聲波來工作的，故C正確；
D．超聲波的頻率高于20000Hz，潛艇上的艦員不能夠聽見超聲波，故D錯誤。
故選C。
2. 平面鏡、凸透鏡、凹透鏡、三棱鏡四種光學元件的作用：①都能改變光的傳播方向；②只有平面鏡能成等大的像；③凸透鏡既能成實像也能成虛像；④只有凹透鏡能矯正視力；⑤利用三棱鏡能研究光的色散。下列選項中，完全正確的是（ ）
A. ①②③B. ①④⑤C. ③④⑤D. ①③⑤
【答案】D
【解析】①．平面鏡反射光線，可以改變光的傳播方向，凸透鏡、凹透鏡、三棱鏡折射光線，可以改變光的傳播方向，故①正確；
②．平面鏡、凹透鏡、凸透鏡都能成等大的像，故②錯誤；
③．凸透鏡既能成放大、縮小、等大的實像也能成放大的虛像，故③正確；
④．凸透鏡可以矯正遠視眼，凹透鏡可以矯正近視眼，故④錯誤；
⑤．根據三棱鏡的特點，可利用三棱鏡能研究光的色散實驗，故⑤正確。
故選D。
3. “等閑識得東風面，萬紫千紅總是春”，優美的詩句記錄了春之美（ ）
A. 初春萬物復蘇、冰消雪融，冰雪熔化時會對外放熱
B. 春雨后山林中云霧裊裊，霧是由水蒸氣液化形成的
C. 春季四處花香襲人是因分子間存在相互作用的引力
D. 和煦的春風是因為分子在永不停息地做無規則運動
【答案】B
【解析】A．初春萬物復蘇、冰消雪融，冰雪熔化時會從周圍吸熱，故A錯誤，不符合題意；
B．春雨后山林中云霧裊裊，霧是由空氣中的水蒸氣液化形成的小水滴，故B正確，符合題意；
C．春季四處花香襲人是因分子在不停地做無規則運動，故C錯誤，不符合題意；
D．和煦的春風，風的形成是空氣的流動形成的，屬于機械運動，故D錯誤，不符合題意。
故選B。
4. 如圖所示為智能汽車，配備了激光雷達，具有智能駕駛等功能。關于這輛智能汽車，下列判斷不正確的是（ ）
A. 汽車輪胎刻有凹凸不平的花紋，是為了增大摩擦力
B. 該雷達技術利用了激光的方向性好的特點
C. 發動機用水做冷卻劑，是因為水的沸點高
D. 乘客需要系安全帶是為了減小慣性帶來的危害
【答案】C
【解析】A．汽車輪胎刻有凹凸不平的花紋，通過增大接觸面粗糙程度從而增大摩擦力，故A正確，不符合題意；
B．智能汽車，配備了激光雷達，該雷達技術利用了激光的方向性好，故B正確，不符合題意；
C．發動機用水做冷卻劑，是因為水的比熱容大，在同等條件下，升高相同的溫度，水比其他物質吸收的熱量多，故C不正確，不符合題意；
D．任何物體都具有慣性，乘客需要系安全帶是為了減小由于人的慣性帶來的危害，故D正確，不符合題意。
故選C。

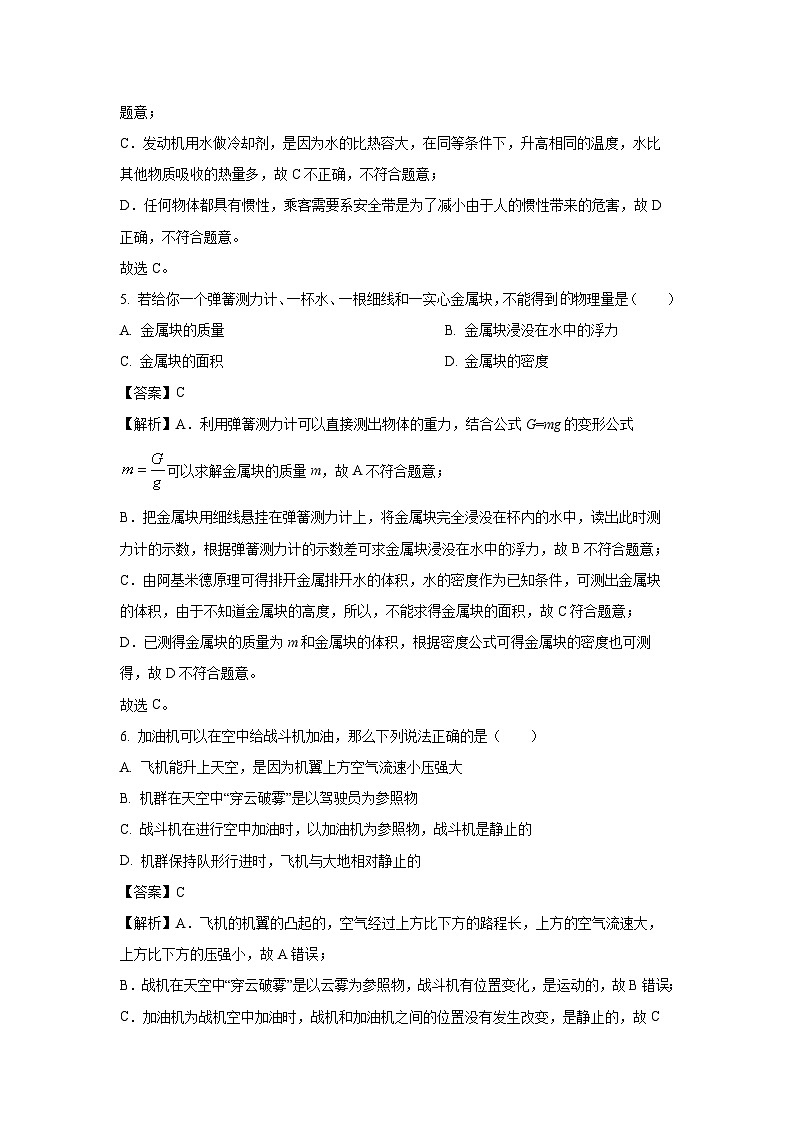

5. 若給你一個彈簧測力計、一杯水、一根細線和一實心金屬塊，不能得到物理量是（ ）
A. 金屬塊的質量B. 金屬塊浸沒在水中的浮力
C. 金屬塊的面積D. 金屬塊的密度
【答案】C
【解析】A．利用彈簧測力計可以直接測出物體的重力，結合公式G=mg的變形公式可以求解金屬塊的質量m，故A不符合題意；
B．把金屬塊用細線懸掛在彈簧測力計上，將金屬塊完全浸沒在杯內的水中，讀出此時測力計的示數，根據彈簧測力計的示數差可求金屬塊浸沒在水中的浮力，故B不符合題意；
C．由阿基米德原理可得排開金屬排開水的體積，水的密度作為已知條件，可測出金屬塊的體積，由于不知道金屬塊的高度，所以，不能求得金屬塊的面積，故C符合題意；
D．已測得金屬塊的質量為m和金屬塊的體積，根據密度公式可得金屬塊的密度也可測得，故D不符合題意。
故選C。
6. 加油機可以在空中給戰斗機加油，那么下列說法正確的是（ ）
A. 飛機能升上天空，是因為機翼上方空氣流速小壓強大
B. 機群在天空中“穿云破霧”是以駕駛員為參照物
C. 戰斗機在進行空中加油時，以加油機為參照物，戰斗機是靜止的
D. 機群保持隊形行進時，飛機與大地相對靜止的
【答案】C
【解析】A．飛機的機翼的凸起的，空氣經過上方比下方的路程長，上方的空氣流速大，上方比下方的壓強小，故A錯誤；
B．戰機在天空中“穿云破霧”是以云霧為參照物，戰斗機有位置變化，是運動的，故B錯誤；
C．加油機為戰機空中加油時，戰機和加油機之間的位置沒有發生改變，是靜止的，故C正確；
D．機群保持隊形行進時，飛機與地面有位置變化，是運動的。故D錯誤。
故選C。
7. 如圖是我國古代科技著作《天工開物》中記錄的情景，其中說法不正確的是（ ）
A. 甲圖“六槳客船”中，船勻速行駛時，它受到的浮力和船身的重力是一對平衡力
B. 乙圖“河池山錫”中，水由高處流下時，水的重力勢能減小，動能增大
C. 丙圖“竹笆沉底”中，船上裝載的竹笆越多時，船受到的水的浮力越大
D. 丁圖“沒水采珠”中，水面下的采珠人下潛得越深時受到水的壓力越大
【答案】A
【解析】A．船受到的浮力大小等于船和船上物體、人員的總重力，它受到的浮力和船身的重力大小不相等，不是一對平衡力，故A不正確，符合題意；
B．圖乙“河池山錫”中，水由高處流下，水的質量不變，速度增大，高度減小，故重力勢能減小，動能增加，故B正確，不符合題意；
C．圖丙“竹笆沉底”中，由漂浮條件F浮=G物可知，船上裝載的竹笆越多，總重G物越大，受到的浮力越大，故C正確，不符合題意；
D．圖丁“沒水采珠”中，由p=ρgh可知，水面下采珠人下潛的越深，受到水的壓強越大，由F=pS可知，受到水的壓力越大，故D正確，不符合題意。
故選A。
8. 在研究液體壓強的實驗中，將壓強計的金屬盒放在水中，下列做法能夠使圖中壓強計U形管兩邊的液面高度差增大的是（ ）

A. 將壓強計的金屬盒向上移動一段距離
B. 向水槽中加入同種液體
C. 將壓強計的金屬盒在原處轉動180°
D. 將壓強計的金屬盒改放在同樣深度的酒精中
【答案】B
【解析】A．將壓強計金屬盒向上移動一段距離，深度減小，壓強會減小，U形管兩邊液面高度差會減小，故A不符合題意；
B．向水槽中加入同種液體，深度變大，壓強會增大，高度差會增大，故B符合題意；
C．將壓強計的金屬盒在原處轉動180°，原處轉動金屬盒只改變了方向，而未改變深度，壓強不變，高度差不變，故C不符合題意；
D．將壓強計金屬盒改放在同樣深度的酒精中，深度不變，酒精的密度比水小，則壓強會減小，高度差變小，故D不符合題意。
故選B。
9. “安全用電，珍愛生命”是每個公民應有的意識，下列遵守安全用電原則的是（ ）
A. 在輸電線上晾衣服
B. 發現有人觸電立即切斷電源
C. 用濕抹布擦拭正在發光的電燈
D. 使用絕緣皮破損的手機充電線
【答案】B
【解析】A．一般的水是導體，濕衣服也是導體，當把濕衣服晾在電線上時，一旦漏電，人接觸衣服時會發生觸電事故，故A不符合題意；
B．發現有人觸電立即切斷電源，避免發生觸電事故，故B符合題意；
C．一般的水是導體，用濕抹布擦拭正在發光的電燈，易發生觸電事故，故C不符合題意；
D．使用絕緣皮破損的手機充電線時應及時更換，否則容易發生觸電事故或短路（即火線和零線直接連通），故D不符合題意。
故選B。
10. 如圖所示電路中，電源電壓恒為6V，電流表量程為0~0.6A，電壓表量程為0~15V，滑動變阻器R2規格為“50Ω0.5A”?；琍在中點時，電流表示數為0.2A，電壓表示數為5V。下列說法中正確的有（ ）
A. 定值電阻R1為5Ω
B. 如果出現電壓表示數為6V，可能是R1斷路
C. 滑動變阻器阻值可調節范圍為5Ω~50Ω
D. R2的功率占電路總功率的比值最小時，電流表示數為0.6A
【答案】A
【解析】A．滑動變阻器和定值電阻串聯在電路中，電壓表測量滑動變阻器的電壓，電流表測量電路中的電流，電壓表示數是5V，電源電壓是6V，所以R1兩端的電壓為
所以電阻R1的阻值為
故A正確；
B．電源電壓為6V，滑動變阻器和定值電阻串聯在電路中，當電壓表示數為6V是，說明定值電阻R1短路，故B錯誤；
C．滑動變阻器允許通過的最大電流為0.5A，所以定值電阻兩端的電壓為
所以滑動變阻器兩端的電壓為
此時滑動變阻器接入的最小阻值為
滑動變阻器向右移動時電阻變大，分壓變大，電路中的電流變小，并且電源電壓是6V，不會超過電壓表的量程，所以滑動變阻器可以接入50Ω的電阻，所以滑動變阻器的取值范圍7Ω～50Ω，故C錯誤；
D．滑動變阻器和定值電阻串聯在電路中，滑動變阻器允許通過的最大電流為0.5A，所以電路中電流不會為0.6A，故D錯誤。
故選A。
11. 如圖甲所示是煙霧報警裝置的電路圖。R0為定值電阻，R為光敏電阻，它的阻值隨光照強度變化情況如圖乙所示（lx為光照強度單位），當電流表示數減小至某一數值時裝置報警。開關S閉合后，下列說法正確的是（ ）
A. 當環境無煙霧時，電壓表示數最大
B. 當環境煙霧變化時，電壓表與電流表示數之比始終不變
C. 當環境的煙霧增多時，電路消耗的電功率變大
D. 增大R0的阻值可使裝置在更低濃度煙霧下報警
【答案】D
【解析】由電路圖可知，光敏電阻R和定值電阻串聯，電壓表測R兩端的電壓，電流表測電路中的電流。
A．當環境無煙時，光照強度最大，由圖乙可知，光敏電阻接入電路中的阻值最小，根據歐姆定律可知，電路中的電流最大，由可知，定值電阻兩端的電壓最大，因為串聯電路兩端的電壓等于各部分電路兩端的電壓之和，且電源電壓不變，所以光敏電阻的兩端電壓最小，即電壓表示數最小，故A錯誤；
B．電壓表與電流表的示數之比等于光敏電阻的阻值，當環境煙霧濃度發生變化時，光敏電阻周圍的光照強度發生變化，其阻值也發生變化，故電壓表與電流表示數發生變化，故B錯誤；
C．因光敏電阻的阻值隨光照強度的減弱而增大，所以，當有煙霧遮擋射向R的光時，R的阻值增大，電路中的總電阻增大，由可知，電路中的電流減小，即電流表的示數減小，電源電壓保持不變，由可知電路消耗的電功率變小，故C錯誤；
D．要使報警器在濃度更低的煙霧下報警，說明光照強度更強時，報警器就會報警，則此時的光敏電阻的阻值比原來的臨界值小，由歐姆定律可知，電路中的電流變大；如果要保持報警器的工作電流不變，由歐姆定律可知，應增大的阻值使電路中的電流減小，這樣才能在一定的光照下及時報警，故D正確。
故選D。
12. 中國研究的有“人造太陽”之稱的全超導托卡馬克核聚變實驗裝置（EAST）實現1056秒超長放電，創造了新紀錄?！叭嗽焯枴笔且环N能提供清潔能源的可控核聚變的機器，且使用的原料儲量豐富，對人類發展意義重大。下列說法正確的是（ ）
A. “人造太陽”提供的能源永遠不可能轉化為人們所使用的電能
B. 該裝置中利用的超導體可以用作電加熱器
C. 該裝置所使用的原料儲量豐富，幾乎是取之不竭，所以人們無需節約能源
D. 該裝置利用了核聚變，核電站利用了核裂變
【答案】D
【解析】A．“人造太陽”提供的能源能轉化為人們所使用的電能，是一種能提供清潔能源，A錯誤；
B．根據焦耳定律可知，電加熱需要電阻，該裝置中利用的超導體電阻為零，不能用于電加熱器，故B錯誤；
C．該裝置所使用的原料雖然儲量豐富，但最終也會用完，所以人們需節約能源，故C錯誤；
D．該裝置利用了核聚變，與太陽的原理相同，所以叫“人造太陽”，而核電站是利用核裂變，故D正確。
故選D。
二、填空題（本題共4小題，每空2分，共18分）
13. 如圖所示在暗室內讓一束太陽光照射到三棱鏡，射出的光在豎直放置的白屏上形成彩色光帶，這是______現象。如果三棱鏡是無色透明的，則Ⅲ區的光具有顯著的______。
【答案】光的色散 熱效應
【解析】[1]太陽光經三棱鏡后，圖中光屏Ⅱ區位置從下到上依次呈現紅、橙、黃、綠、藍、靛、紫七種顏色的色光，這是光的色散現象。
[2]Ⅲ區位于紅光之外，是紅外線，具有熱效應。
14. “曲水流觴”是古代文人墨客詩酒唱酬的一種雅事。如圖所示，將酒盞漂浮在清冽的溪水上隨溪流動，能夠降低酒的溫度；若酒盞里質量為100g的酒在漂流過程中，溫度從30℃降低至25℃，會放出___________J的熱量。距離很遠也能聞到酒香，這是一種___________現象?！尽?br>【答案】 擴散
【解析】[1]酒放的熱量為
[2]距離很遠也能聞到酒香，這是擴散現象，說明酒分子在不停地做無規則運動。
15. 承載國人大飛機夢想的C919大型客機在上海浦東國際機場成功首飛，揭開了我國民用飛機發展史上嶄新的一頁，對我國航空產業的發展具有歷史性的意義、制造C919大型客機要用密度______（選填“大”或“小”）而強度大的材料；C919能夠在空中飛行，主要是因為機翼上方比下方空氣流速______，這樣，機翼上、下表面就存在著壓強差，從而產生了向上的升力；飛機與塔臺依靠______傳遞信息。
【答案】小 大 電磁波
【解析】[1]制造C919大型客機要用密度小而強度大的材料，這樣在體積一定時，飛機的質量需要盡可能小，而密度小的材料可以在保證強度的同時，有效減輕飛機的質量。
[2]當飛機飛行時，機翼上方的空氣流速會比下方的空氣流速大。根據流速大的地方壓強小，流速小的地方壓強大，因此，機翼上方的壓強會小于下方的壓強，從而在機翼上、下表面之間產生了一個向上的壓強差，這個壓強差就是飛機產生升力的原因。
[3]由于飛機在空中飛行，與塔臺之間無法直接通過導線等方式進行通信，因此它們依靠電磁波來傳遞信息。電磁波具有傳播速度快、傳播距離遠、不需要介質等特點，非常適合用于飛機與塔臺之間的通信。
16. 如圖所示的電路中，燈泡L1和L2是______（選填“串聯”或“并聯”）連接的；若閉合開關，電壓表的示數為3V，電流表A1的示數為0.5A，電流表A2的示數為0.2A，則通過燈L1的電流為______A。
【答案】并聯 0.3
【解析】[1][2]如圖所示的電路中，燈泡L1和L2是并聯連接的，電流表A2測量通過燈L2的電流，電流表A1測量干路上的電流，電壓表測量電源電壓，根據并聯電路電流規律可知通過燈L1的電流為
三、作圖與實驗探究題（本題共5小題，共28分）
17. 凸透鏡也可以成正立放大虛像，請你利用凸透鏡三條特殊光線畫出蠟燭燭焰S的像S′的光路圖。

【答案】
【解析】由S發出的通過光心的光線方向不變；平行于主光軸的光線經過凸透鏡折射后過焦點，兩條折射光線的反向延長線為S的像S′，如圖所示：

18. 請在圖中的圓圈內填入電表符號“A”或“V”，要求閉合開關S后，兩燈均能發光。
【答案】
【解析】右表不可能是電流表，否則被短路，則右表是電壓表，此時上表與串聯，則上表是電流表。此時閉合開關S后，兩燈并聯，都能發光。作圖如下：
19. 在“探究水沸騰時溫度變化特點”的實驗中，某同學用如圖甲所示的實驗裝置進行實驗，并繪制了如圖丙所示的圖象。
（1）按規范要求，調節圖甲中鐵圈2的高度時，______（選填“需要”或“不需要”）點燃酒精燈。
（2）由圖甲現象可判定水______（選填“正在”或“沒有”）沸騰；
（3）水沸騰時溫度如圖乙所示，根據圖乙、丙可知這次實驗中水的沸點為______℃，水沸騰時的特點是______。
【答案】（1）需要 （2）沒有 （3）98 吸熱溫度保持不變
【解析】（1）加熱時要用酒精燈的外焰加熱，所以調節圖甲中鐵圈2的高度時，需要點燃酒精燈。
（2）根據圖中氣泡上升后減小并消失，說明水沒有沸騰。
（3）[1]根據圖乙可知，溫度計的分度值為1℃，示數為98℃，故這次實驗中水的沸點為98℃。
[2]根據圖丙可知，水沸騰時的特點是：吸熱溫度保持不變。
20. 利用如圖所示的裝置探究“杠桿的平衡條件”，所用的器材有杠桿、支架、彈簧測力計、刻度尺、細線和質量相同的鉤碼若干個。
（1）如圖甲所示，杠桿左端下沉且保持靜止，杠桿______（選填“是”或“不是”）平衡狀態。
（2）如圖乙所示，實驗時，小明在杠桿左側A位置（左邊位置第四格），則在右側B位置（右邊位置第三格）應掛______個相同規格的鉤碼，杠桿可以在水平位置平衡，然后將A、B位置下方所掛的鉤碼同時向靠近支點O的方向各移動一小格______（選填“左”或“右”）端將下沉。
（3）如圖丙所示，若不在A點掛鉤碼，改用彈簧測力計在A點向下拉杠桿，其示數大小將變大，原因是______。
【答案】（1）是 （2）4 左 （3）測力計拉力的力臂變小，阻力、阻力臂不變，根據杠桿的平衡條件，動力變大
【解析】（1）[1]杠桿的位置如圖甲所示，此時杠桿處于靜止狀態，是平衡狀態。
（2）[2]設一個鉤碼重為G，杠桿一個小格是L，根據杠桿平衡條件可知，有
3G×4L=FB×3L
解得FB=4G，需掛4個鉤碼使杠桿在水平位置平衡。
[3]若A、B兩點的鉤碼同時向靠近支點的方向移動一個格，則杠桿左端
3G×3L=9GL
右端
4G×2L=8GL
左端力臂與力的乘積大于右端，所以杠桿左端下沉。
（3）[4]保持B點不變，若拉力F向左傾斜，則此時F的力臂變短，阻力、阻力臂不變，根據杠桿的平衡條件可知，動力應變大。
21. 實驗小組準備測量標有“2.5V”字樣的小燈泡的額定功率。
（1）如圖甲所示，是小明設計的實驗電路圖。小明連好電路后，閉合開關發現小燈泡不亮，移動變阻器滑片P，電流表、電壓表示數都不變。則原因可能是______。
（2）改正電路后，小明發現電壓表、電流表示數分別如圖乙、丙所示，則小燈泡的額定功率是______W。
（3）實際測量過程中，電壓表有示數時其內部有微弱的電流通過，若考慮這個微弱電流的影響，則所測小燈泡的額定功率與真實值相比______（選填“偏大”“偏小”或“相等”）。
（4）小明接著把小燈泡依次更換為5Ω、10Ω、15Ω、20Ω、25Ω的電阻來探究電流與電阻的關系。圖丁是小明根據實驗數據畫出的定值電阻的I﹣R圖象，由圖象可知：電壓表示數應始終保持______V不變。
【答案】（1）同時將滑動變阻器下面的兩個接線柱接入電路 （2）0.9 （3）偏大 （4）3
【解析】（1）小明連好電路后，閉合開關發現小燈泡不亮，移動變阻器滑片P，電流表、電壓表示數都不變，說明電路是電流較小，根據歐姆定律可知電路中電阻較大，則說明變阻器沒有了變阻的作用且接入阻值最大，所以原因可能是同時將滑動變阻器下面的兩個接線柱接入電路。
（2）由圖乙、丙可知電流表和電壓表都接小量程，電流表示數為0.36A，電壓表示數為2.5V，則小燈泡的額定功率是
（3）電壓表和燈泡并聯，若考慮有電流通過電壓表，則所測燈泡的額定電流偏大，根據P＝UI可知測得的額定功率與真實值相比偏大。
（4）由圖像丁可知，定值電阻兩端的電壓為
即電壓表的示數應保持3V不變。
四、綜合題（本題共2小題，共18分）
22. 2023年11月12日，2023常德柳葉湖馬拉松賽在柳葉湖游客集散中心鳴槍開跑。在開賽場地建設過程中，工人利用長度為L=3m，高度h=1m的斜面，如圖所示，物體的質量為240kg，工人所用推力F=1000N。g取10N/kg。求：
（1）推力做的有用功；
（2）工人推重物的過程中受到的阻力。
【答案】（1）2400J （2）200N
【解析】解：（1）克服重物重力做的有用功
W有用＝Gh＝mgh＝240kg×10N/kg×1m＝2400J
（2）推力做的總功
W總＝Fs＝1000N×3m＝3000J
此過程的額外功
W額＝W總﹣W有用＝3000J﹣2400J＝600J
由W額=fs得，工人推重物的過程中受到的阻力
答：（1）推力做的有用功為2400J；
（2）工人推重物的過程中受到的阻力為200N。
23. 2023年10月26日，神舟十七號載人飛船發射成功，小明通過查閱資料了解到，飛船在發射前，科技人員要檢驗飛船艙體的氣密性，他設計了如圖甲所示的模擬檢測電路，電源電壓保持不變，為的定值電阻，R為壓力傳感器，其阻值隨環境氣壓的變化規律如圖乙所示，將R置于艙體中，艙體置于真空室中，艙體不漏氣時，電壓表示數為，艙體內氣壓為；
（1）隨著艙體氣壓的變大，壓力傳感器R的阻值_____________，電壓表的示數_____________（均選填“變大”、“變小”或“不變”）；
（2）當艙體不漏氣時，壓力傳感器R的阻值為_____________；通過定值電阻的電流為_____________A；
（3）若電壓表示數為，此時艙內的氣壓值為_____________；
（4）若艙體內質量為的空氣溫度升高，空氣吸收的熱量相當于完全燃燒_____________的天然氣放出的熱量。[]
【答案】（1）變小 變大 （2）10 0.2 （3）0.6×105 （4）2×10-3
【解析】（1）[1]由圖乙可知，隨著艙體氣壓的變大，壓力傳感器R的阻值減小。
[2]由甲圖可知，定值電阻R0與壓敏電阻R串聯，電壓表測R0兩端的電壓，當壓力傳感器R的阻值減小，由串聯分壓可知，壓力傳感器R兩端電壓減小，則R0兩端的電壓增大，則電壓表的示數增大。
（2）[3]由圖乙可知，當艙體不漏氣時，艙體內氣壓為1.0×105Pa時，壓敏電阻R的阻值為10Ω。
[4]艙體不漏氣時，電壓表示數為10V，由串聯電路的電流特點可知，此時通過定值電阻R0的電流
則電源電壓
（3）[5]電壓表示數為8V時，電路中電流
則壓敏電阻R的阻值
由乙圖可知，此時艙內的氣壓值為0.6×105Pa。
（4）[6]艙體內質量為500g的空氣溫度升高40℃，空氣吸收的熱量
空氣吸收的熱量等于完全燃燒天然氣放出的熱量，則完全燃燒天然氣質量
