中考物理真題分項匯編(全國通用)專題10簡單機械(第02期)精品練習(原卷版+解析)

這是一份中考物理真題分項匯編(全國通用)專題10簡單機械(第02期)精品練習(原卷版+解析)，共23頁。
1．（2023山東煙臺）筷子發源于中國，是華夏飲食文化的標志之一，如圖所示，使用筷子時雖然費力但省距離，下列工具在使用中也能省距離的是（ ）

A．AB．BC．CD．D
2．（2023江蘇無錫）如圖所示，是《天工開物》中記載的我國傳統提水工具“桔槔”，用繩子系住一根直的硬棒的O點作為支點，A端掛有重為40N的石塊，B端掛有重為20N的空桶，OA長為1.2m，OB長為0.6m。使用時，人向下拉繩放下空桶，裝滿重為100N的水后向上拉繩緩慢將桶提起。硬棒質量忽略不計，下列說法中正確的是（ ）

A．向下拉繩放下空桶時桔槔為省力杠桿
B．向下拉繩放下空桶時拉力為
C．向上拉繩提起裝滿水的桶時桔槔為費力杠桿
D．向上拉繩提起裝滿水的桶時拉力為
3．（2023湖北黃岡、孝感、咸寧）如圖是我國古代勞動人民運送巨木的情景。他們通過橫桿、支架、懸繩、石塊等，將巨木的一端抬起，墊上圓木，將其移到其他地方。下列說法正確的是（ ）

A．橫桿相當于一個動力臂大于阻力臂的杠桿，可以省距離
B．縮短橫桿上懸繩與支架之間的距離，更有利于將巨木抬起
C．支架下端墊有底面積較大的石塊是為了增大對地面的壓力
D．巨木下墊上圓木是通過改變接觸面的粗糙程度來增大摩擦

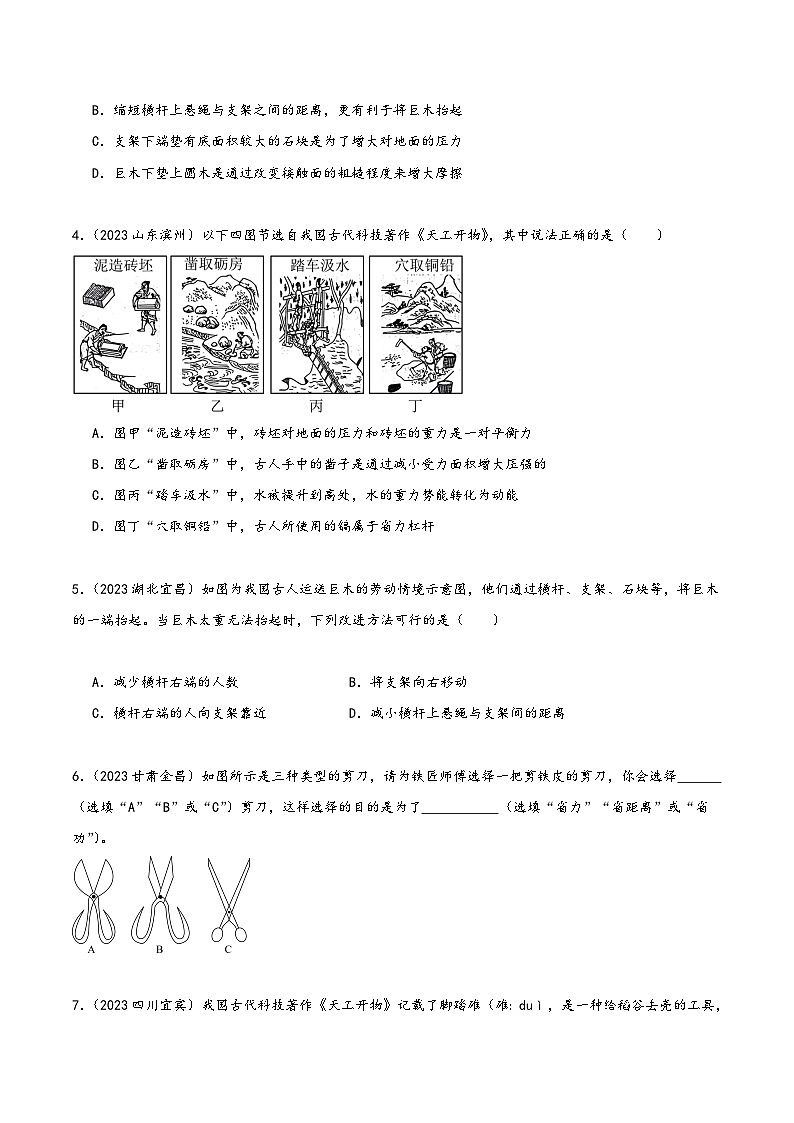

4．（2023山東濱州）以下四圖節選自我國古代科技著作《天工開物》，其中說法正確的是（ ）

A．圖甲“泥造磚坯”中，磚坯對地面的壓力和磚坯的重力是一對平衡力
B．圖乙“鑿取礪房”中，古人手中的鑿子是通過減小受力面積增大壓強的
C．圖丙“踏車汲水”中，水被提升到高處，水的重力勢能轉化為動能
D．圖丁“穴取銅鉛”中，古人所使用的鎬屬于省力杠桿
5．（2023湖北宜昌）如圖為我國古人運送巨木的勞動情境示意圖，他們通過橫桿、支架、石塊等，將巨木的一端抬起。當巨木太重?zé)o法抬起時，下列改進方法可行的是（ ）

A．減少橫桿右端的人數B．將支架向右移動
C．橫桿右端的人向支架靠近D．減小橫桿上懸繩與支架間的距離
6．（2023甘肅金昌）如圖所示是三種類型的剪刀，請為鐵匠師傅選擇一把剪鐵皮的剪刀，你會選擇 （選填“A”“B”或“C”）剪刀，這樣選擇的目的是為了 （選填“省力”“省距離”或“省功”）。

7．（2023四川宜賓）我國古代科技著作《天工開物》記載了腳踏碓（碓：duì，是一種給稻谷去殼的工具，用腳連續踏木杠的一端，另一端的碓頭就會連續起落。如圖所示，腳向下踏時，腳踏碓屬于 杠桿；碓頭部較細，是為了減小 ，增大壓強。

8．（2023江西）某校組織學生去贛州福壽溝博物館研學，參觀了世界上先進的古代排水系統。如圖所示，是福壽溝的工作原理簡化示意圖，其中有一個獨特的設計——“水窗”。當江水水位低于水窗時，城內水通過福壽溝將水窗沖開流入江中，該水窗類似于 （填寫簡單機械名稱）；當江水水位高于水窗位置時，隨著水位的上升，水窗受到江水的壓強 ，水窗處于關閉狀態，阻止江水倒灌。

9．（2023廣東）杠桿在如題圖所示位置靜止，此時杠桿 （選填“是”或“不是”）處于平衡狀態，調節杠桿兩端的螺母使杠桿保持水平并靜止，此操作可方便測量力臂，原因是此時 。

10．（2023四川廣安）如圖所示為我國古人運送巨木的勞動情景示意圖，他們通過橫桿、支架、石塊等將其移到其他地方，移動過程中支架下端墊有底面積較大的石塊是為了 （選填“增大”或“減小”）支架對地面的壓強；若他們無法將巨木抬起，則有可能抬起巨木的改進方案有 （填寫番號）。①再增加幾個人在橫桿右端往下壓②用另一根硬棒綁在橫桿上加長橫桿③增大橫桿上懸繩與支架之間的距離。

11．（2023福建）捶打時，木棰相當于一個 杠桿。白粿被搓揉成圓條形，說明力可以改變物體的 。
12．（2023湖南株洲）圖甲為多人賽艇。劃槳時，槳可繞側舷上的固定軸轉動，從而使賽艇運動。圖乙為劃槳時槳的簡化平面圖，其中O為固定軸，AB為賽艇的運動方向，槳上OC長為0.8m，OD長為2m，F(xiàn)1為人劃槳的力，F(xiàn)2為水對漿的作用力。

（1）劃槳時，槳對水的作用力大小 （填“大于”、“等于”或“小于”）水對槳的作用力大??；
（2）槳為 （填“省力”或“費力”）杠桿。請寫出一種與槳類型相同的杠桿： ；
（3）已知圖乙中F2為200N，F(xiàn)1與CD的夾角=30，F(xiàn)1、F2均與AB平行。要?jiǎng)潉?dòng)槳，F(xiàn)1至少多大？（sin30=0.5，不考慮槳的重力）
13．（2023江蘇揚州）同學們?cè)隗w育課上做仰臥起坐，前半段是背部由平躺地面變成脊柱彎曲，后半段是上半身完全離開地面。

（1）仰臥起坐時，人體可看成杠桿模型，O為支點，肌肉的拉力F為動力，如圖所示，請畫出杠桿模型的阻力臂L；
（2）先將頭向前抬起，可以減小 力臂；在平躺至坐起的過程中，運動員肌肉所施加的動力變化情況是 ；
（3）同學們可以改變仰臥起坐的快慢，來控制體育鍛煉的效果，從物理學角度分析，其實質是改變 的大小。
14．（2023廣東廣州）圖1中工人用工具搬運石頭，該工具可簡化成圖2中杠桿AB，移動支架，可使支點O在AB間移動。桿水平靜止，忽略桿重；

（1）人對桿的壓力為F1，繩對桿的拉力為F2，F(xiàn)1、F2豎直向下；①在圖2中畫出F1的力臂l1；②F2的力臂l2（用F1、F2、l1表示）；
（2）同一石頭仍懸掛在桿B端，人對桿A端的壓力方向不變，只通過移動支點O使該壓力變小，桿仍保持水平靜止，支點O應向 （選填“A”“B”）端移動。
15．（2023陜西）如圖，用鐵鍬鏟土?xí)r，鐵鍬可視為杠桿，圖是其簡化圖，O為支點，請?jiān)趫D（b）中畫出作用力F的力臂L。

16．（2023四川涼山）圖甲是自行車的手閘，其中ABO部分可視為一種杠桿，其簡化示意圖如圖乙所示，O為支點，F(xiàn)2為阻力，請?jiān)趫D乙中畫出：（1）作用在A點的最小動力F1及其力臂；（2）阻力F2的力臂。
17．（2023湖南永州）小明利用鐵架臺、杠桿、鉤碼和彈簧測力計等器材探究杠桿的平衡條件，實驗使用的鉤碼質量均相等，杠桿上每格長度均相等，

（1）當杠桿靜止時如圖甲所示，為了方便測量力臂，需要調節杠桿在水平位置平衡，應當將杠桿的平衡螺母向 （選填“右”或“左”）調節；
（2）在杠桿兩側掛上鉤碼，設右側鉤碼對杠桿施的力為動力F1，左側鉤碼對杠桿施的力為阻力F2測出杠桿平衡時的動力臂l1和阻力臂l2；多次換用不同數量的鉤碼，并改變鉤碼在杠桿上的位置，使杠桿在水平位置平衡，得到實驗數據如下表：
分析表中的數據，得到杠桿的平衡條件是： ；
（3）本次探究經過多次實驗的目的是 ；
A．減小實驗誤差 B．尋找普遍規律
（4）如圖乙所示，將A、B位置的鉤碼個數都減少一個，杠桿將會 （選填“仍然平衡”、“左端下沉”或“右端下沉”）；
（5）如圖丙所示，用彈簧測力計先后在a、b位置拉杠桿上同一點C，杠桿都在水平位置平衡，彈簧測力計在a位置豎直向上的拉力為Fa，在b位置斜向上的拉力為Fb，則Fa Fb（選填“大于”、“等于”“小于”）。
18．（2023湖北武漢）在探究杠桿平衡條件的實驗中：
（1）調節平衡螺母，使杠桿在不掛鉤碼時，保持水平并靜止。選取若干個質量均為50g的鉤碼，在杠桿兩側分別掛上不同數量的鉤碼，移動鉤碼，使杠桿重新在水平位置平衡，分別記下F1、F2、l1、l2的數值。重做幾次實驗，部分實驗數據如下表所示。
由表中數據可得，F(xiàn)1、F2、l1、l2之間的關系式是 ；
（2）①在第（1）問的某次實驗中，杠桿右側掛了4個鉤碼，左側用彈簧測力計豎直向下拉，當杠桿在如圖甲所示位置靜止時，彈簧測力計的示數是 N；
②保持杠桿右側所掛4個鉤碼的位置不變，取下彈簧測力計，在杠桿右側用彈簧測力計沿豎直方向拉杠桿，當杠桿再次水平并靜止時，彈簧測力計對杠桿的拉力為F=1.5 N，請?jiān)趫D乙中畫出彈簧測力計對杠桿的拉力F的示意圖及其力臂l。

考點2 滑輪
19．（2023四川遂寧）用如圖所示的四種簡單機械，將同一重物從低處勻速提升到高處，在不計機械自重及摩擦的情況下，最省力的是（ ）
A． B．
C． D．
20．（2023甘肅金昌）如圖所示，小亮用滑輪組將裝修材料運到樓上，請用筆畫線幫他組裝最省力的滑輪組。

考點3 輪軸
21．（2023廣東）明代宋應星在《天工開物》中記載的農業生產汲水裝置——轆轤，沿用至今。題圖甲是一種轆轤，由具有共同轉動軸的大輪和小輪組成。提水時，用力使大輪轉動，小輪隨之轉動并纏繞井繩，提起水桶。

（1）圖甲所示，輔可視為不等臂杠桿，為方便提水，它是按照 （選填“省力”或“費力”）杠桿來設計的。用輔提水的某時刻示意圖如圖乙所示，它的支點是“A”“B”或“C”中的 點。
（2）設大輪與小輪的半徑比為3:1，水桶受到的總重力為90N。使周長為3m的大輪轉動一圈，水桶勻速上升，井繩對水桶做功 J；若要使轆轤靜止在圖乙所示位置，作用在C點最小的力應為 N。（不計井繩的粗細和自重）
（3）圖丙所示水龍頭開關的設計也應用了同樣的原理，為了更省力，開關應選用 （選填“①”或“②”）。
專題10 簡單機械
考點1 杠桿
1．（2023山東煙臺）筷子發源于中國，是華夏飲食文化的標志之一，如圖所示，使用筷子時雖然費力但省距離，下列工具在使用中也能省距離的是（ ）

A．AB．BC．CD．D
【答案】C
【解析】A．用托盤天平稱量質量的過程中，動力臂等于阻力臂，屬于等臂杠桿，不能省距離，故A不符合題意；
B．用核桃?jiàn)A夾核桃的過程中，動力臂大于阻力臂，屬于省力杠桿，費距離，故B不符合題意；
C．用食品夾夾雞蛋的過程中，動力臂小于阻力臂，屬于費力杠桿，省距離，故C符合題意；
D．用撬棒撬物體的過程中，動力臂大于阻力臂，屬于省力杠桿，費距離，故D不符合題意。
故選C。
2．（2023江蘇無錫）如圖所示，是《天工開物》中記載的我國傳統提水工具“桔槔”，用繩子系住一根直的硬棒的O點作為支點，A端掛有重為40N的石塊，B端掛有重為20N的空桶，OA長為1.2m，OB長為0.6m。使用時，人向下拉繩放下空桶，裝滿重為100N的水后向上拉繩緩慢將桶提起。硬棒質量忽略不計，下列說法中正確的是（ ）

A．向下拉繩放下空桶時桔槔為省力杠桿
B．向下拉繩放下空桶時拉力為
C．向上拉繩提起裝滿水的桶時桔槔為費力杠桿
D．向上拉繩提起裝滿水的桶時拉力為
【答案】D
【解析】A．向下拉繩放下空桶時，動力臂小于阻力臂，是費力杠桿，故A錯誤；
B．向下拉繩放下空桶時，根據杠桿的平衡條件可知G石OA=（G桶+F）OB，即40N×1.2m=（20N+F）×0.6m，解之可得：F=60N，故B錯誤；
C．向上拉繩提起裝滿水的桶時，動力臂大于阻力臂，是省力杠桿，故C錯誤；
D．向上拉繩提起裝滿水的桶時，根據杠桿的平衡條件可知G石OA=（G桶+G水-Fˊ）OB，即40N×1.2m=（20N+100N-Fˊ）×0.6m，解得Fˊ=40N，故D正確。
故選D。
3．（2023湖北黃岡、孝感、咸寧）如圖是我國古代勞動人民運送巨木的情景。他們通過橫桿、支架、懸繩、石塊等，將巨木的一端抬起，墊上圓木，將其移到其他地方。下列說法正確的是（ ）

A．橫桿相當于一個動力臂大于阻力臂的杠桿，可以省距離
B．縮短橫桿上懸繩與支架之間的距離，更有利于將巨木抬起
C．支架下端墊有底面積較大的石塊是為了增大對地面的壓力
D．巨木下墊上圓木是通過改變接觸面的粗糙程度來增大摩擦
【答案】B
【解析】A．橫桿相當于一個動力臂大于阻力臂的杠桿，可以省力，但費距離，故A錯誤；
B．縮短橫桿上懸繩與支架之間的距離，動力臂、阻力大小不變，阻力臂變短，根據杠桿平衡條件可知，動力變小，更有利于將巨木抬起，故B正確；
C．支架下端墊有底面積較大的石塊是為了增大和地面的接觸面積，減小支架對地面的壓強，故C錯誤；
D．巨木下墊上圓木，是通過變滑動為滾動來減小摩擦，故D錯誤。
故選B。
4．（2023山東濱州）以下四圖節選自我國古代科技著作《天工開物》，其中說法正確的是（ ）

A．圖甲“泥造磚坯”中，磚坯對地面的壓力和磚坯的重力是一對平衡力
B．圖乙“鑿取礪房”中，古人手中的鑿子是通過減小受力面積增大壓強的
C．圖丙“踏車汲水”中，水被提升到高處，水的重力勢能轉化為動能
D．圖丁“穴取銅鉛”中，古人所使用的鎬屬于省力杠桿
【答案】B
【解析】A．磚坯對地面的壓力方向豎直向下，磚坯的重力方向豎直向下，這兩個力既不是平衡力也不是相互作用力，故A錯誤；
B．增大壓強的方法有減小受力面積和增大壓力，古人手中的鑿子是通過減小受力面積增大壓強的，故B正確；
C．水被提升到高處，是將機械能轉化為重力勢能，故C錯誤；
D．如圖所示，古人所使用的鎬的動力臂小于阻力臂，屬于費力杠桿，故D錯誤。
故選B。
5．（2023湖北宜昌）如圖為我國古人運送巨木的勞動情境示意圖，他們通過橫桿、支架、石塊等，將巨木的一端抬起。當巨木太重?zé)o法抬起時，下列改進方法可行的是（ ）

A．減少橫桿右端的人數B．將支架向右移動
C．橫桿右端的人向支架靠近D．減小橫桿上懸繩與支架間的距離
【答案】D
【解析】A．如圖所示，支架是杠桿支點，人對橫桿右端施加向下的力是動力，當巨木太重?zé)o法抬起時，就需要更大的動力，需要更多的人來參與給橫桿施加向下的力，故A不符合題意；
B．如果將支架向右移動，等于是動力臂減小，阻力臂增大，想要將巨木抬起需要比原來更大的動力，這是不可行的，故B不符合題意；
C．橫桿右端的人向支架靠近，則是動力臂減小，在阻力和阻力臂不變的條件下，根據杠桿平衡條件可知，需要更大的動力才能把巨木抬起來，故C不符合題意；
D．減小橫桿上懸繩與支架間的距離，等同于是減小阻力臂，根據杠桿平衡條件可知，在阻力和動力臂不變的條件下，需要的動力減小了，就能把巨木抬起來，這種改進方式是可行了，故D符合題意。
故選D。
6．（2023甘肅金昌）如圖所示是三種類型的剪刀，請為鐵匠師傅選擇一把剪鐵皮的剪刀，你會選擇 （選填“A”“B”或“C”）剪刀，這樣選擇的目的是為了 （選填“省力”“省距離”或“省功”）。

【答案】 A 省力
【解析】[1][2]由于剪鐵皮需要的力較大，為了省力，需要選擇省力杠桿，由圖可知，A剪刀的動力臂大于阻力臂，是省力杠桿，可用來剪鐵皮，目的是為了省力。
7．（2023四川宜賓）我國古代科技著作《天工開物》記載了腳踏碓（碓：duì，是一種給稻谷去殼的工具，用腳連續踏木杠的一端，另一端的碓頭就會連續起落。如圖所示，腳向下踏時，腳踏碓屬于 杠桿；碓頭部較細，是為了減小 ，增大壓強。

【答案】 費力 受力面積
【解析】[1]由圖可知，用腳連續踏木杠時，O點為支點，支點到腳施加的動力的距離為動力臂，支點到碓頭的重力的距離為阻力臂，由于動力臂小于阻力臂，所以腳踏碓屬于費力杠桿。
[2]碓頭部較細，是為了減小受力面積，這是通過減小受力面積來增大壓強。
8．（2023江西）某校組織學生去贛州福壽溝博物館研學，參觀了世界上先進的古代排水系統。如圖所示，是福壽溝的工作原理簡化示意圖，其中有一個獨特的設計——“水窗”。當江水水位低于水窗時，城內水通過福壽溝將水窗沖開流入江中，該水窗類似于 （填寫簡單機械名稱）；當江水水位高于水窗位置時，隨著水位的上升，水窗受到江水的壓強 ，水窗處于關閉狀態，阻止江水倒灌。

【答案】 杠桿 增大
【解析】[1]當江水水位低于水窗時，水流會沖開水窗，水窗受到力的作用，會繞著與頂部連接部分轉動，相當于杠桿。
[2]液體的密度一定，液體壓強隨深度的增加而增大，當江水水位高于水窗位置時，隨著水位的上升，水窗受到江水的壓強增大，水窗處于關閉狀態，阻止江水倒灌。
9．（2023廣東）杠桿在如題圖所示位置靜止，此時杠桿 （選填“是”或“不是”）處于平衡狀態，調節杠桿兩端的螺母使杠桿保持水平并靜止，此操作可方便測量力臂，原因是此時 。

【答案】 是 杠桿的重心通過支點，消除了杠桿自重對杠桿平衡的影響，且此時支點到力的作用線的距離等于力臂長度
【解析】[1]杠桿在如圖所示位置靜止，此時杠桿處于靜止?fàn)顟B(tài)，達到平衡。
[2]調節杠桿兩端的螺母使杠桿保持水平并靜止時，杠桿的重心通過支點，消除了杠桿自重對杠桿平衡的影響，且此時支點到力的作用線的距離等于力臂長度。
10．（2023四川廣安）如圖所示為我國古人運送巨木的勞動情景示意圖，他們通過橫桿、支架、石塊等將其移到其他地方，移動過程中支架下端墊有底面積較大的石塊是為了 （選填“增大”或“減小”）支架對地面的壓強；若他們無法將巨木抬起，則有可能抬起巨木的改進方案有 （填寫番號）。①再增加幾個人在橫桿右端往下壓②用另一根硬棒綁在橫桿上加長橫桿③增大橫桿上懸繩與支架之間的距離。

【答案】 減小 ①②
【解析】[1]支架下端墊有底面積較大的石塊，是為了在壓力不變，增大接觸面的面積從而減小支架對地面的壓強。
[2]由圖中可知，該裝置構成了一個杠桿，若他們無法將巨木抬起，則根據杠桿平衡條件F1l1=F2l2可知，為了抬起巨木，在阻力與阻力臂不變時，可以采取增大動力或動力臂等措施將巨木抬起；
① 再增加幾個人在橫桿右端往下壓時，增大了動力，故①符合題意；
② 用另一根硬棒綁在橫桿上加長橫桿時，增大了動力臂，故②符合題意；
③ 增大橫桿上懸繩與支架之間的距離時，增大了阻力臂，故③不符合題意。
故選①②。
11．（2023福建）捶打時，木棰相當于一個 杠桿。白粿被搓揉成圓條形，說明力可以改變物體的 。
【答案】 費力 形狀
【解析】[1]捶打時，木棰的動力臂小于阻力臂，可知相當于一個費力杠桿。
[2]白粿被搓揉成圓條形，其形狀發生變化，這說明力可以改變物體的形狀。
12．（2023湖南株洲）圖甲為多人賽艇。劃槳時，槳可繞側舷上的固定軸轉動，從而使賽艇運動。圖乙為劃槳時槳的簡化平面圖，其中O為固定軸，AB為賽艇的運動方向，槳上OC長為0.8m，OD長為2m，F(xiàn)1為人劃槳的力，F(xiàn)2為水對漿的作用力。

（1）劃槳時，槳對水的作用力大小 （填“大于”、“等于”或“小于”）水對槳的作用力大??；
（2）槳為 （填“省力”或“費力”）杠桿。請寫出一種與槳類型相同的杠桿： ；
（3）已知圖乙中F2為200N，F(xiàn)1與CD的夾角=30，F(xiàn)1、F2均與AB平行。要?jiǎng)潉?dòng)槳，F(xiàn)1至少多大？（sin30=0.5，不考慮槳的重力）
【答案】（1）等于 （2）費力 夾菜的筷子 （3）500
【解析】（1）[1]因?yàn)槲矬w間力的作用是相互的，所以劃槳時，槳對水的作用力等于水對槳的作用力。
（2）[2] [3]先根據題意作出動力臂和阻力臂如下圖所示：

因?yàn)閯?dòng)力臂小于阻力臂，則動力大于阻力，所以這個杠桿是費力杠桿；此外，我們平時吃飯時夾菜的筷子也是費力杠桿。
（3）[4]如圖，OC=0.8m，OD=2m，F(xiàn)1與CD的夾角=30，sin30=0.5，則動力臂的長為
同理可得阻力臂的長為
已知圖乙中F2為200N，根據杠桿平衡條件可得動力F1為
13．（2023江蘇揚州）同學們?cè)隗w育課上做仰臥起坐，前半段是背部由平躺地面變成脊柱彎曲，后半段是上半身完全離開地面。

（1）仰臥起坐時，人體可看成杠桿模型，O為支點，肌肉的拉力F為動力，如圖所示，請畫出杠桿模型的阻力臂L；
（2）先將頭向前抬起，可以減小 力臂；在平躺至坐起的過程中，運動員肌肉所施加的動力變化情況是 ；
（3）同學們可以改變仰臥起坐的快慢，來控制體育鍛煉的效果，從物理學角度分析，其實質是改變 的大小。
【答案】（1） （2）阻 變小 （3）功率
【解析】（1）[1]人受到的重力為阻力，從支點O向阻力作用線做垂線，該垂線段就是阻力臂L
（2）[2]將頭向前抬起，身體重心更靠近支點，可以減小阻力臂；
[3]在平躺至坐起的過程中，人體重心與支點的水平距離減小，即阻力臂減小，而動力臂長度不變，根據杠桿的平衡條件可知，運動員肌肉所施加的動力會變小。
（3）[4]在仰臥起坐過程中，要克服身體的重力做功，改變仰臥起坐的快慢，可以改變做功的快慢，也就是改變功率的大小。
14．（2023廣東廣州）圖1中工人用工具搬運石頭，該工具可簡化成圖2中杠桿AB，移動支架，可使支點O在AB間移動。桿水平靜止，忽略桿重；

（1）人對桿的壓力為F1，繩對桿的拉力為F2，F(xiàn)1、F2豎直向下；①在圖2中畫出F1的力臂l1；②F2的力臂l2（用F1、F2、l1表示）；
（2）同一石頭仍懸掛在桿B端，人對桿A端的壓力方向不變，只通過移動支點O使該壓力變小，桿仍保持水平靜止，支點O應向 （選填“A”“B”）端移動。
【答案】（1） （2）B
【解析】（1）[1]從支點分別作F1、F2的垂線，用大括號分別擴出l1、l2即為動力臂和阻力臂
（2）[2]通過移動支點O使該壓力變小，因?yàn)槲矬w的重力不變，根據，可知只要減小l2，增大l1即可，故O點應該向B端移動。
15．（2023陜西）如圖，用鐵鍬鏟土?xí)r，鐵鍬可視為杠桿，圖是其簡化圖，O為支點，請?jiān)趫D（b）中畫出作用力F的力臂L。

【答案】
【解析】支點O到力的作用線的距離即為力臂。過O點做力F的作用線的垂線段，即為力臂L。
16．（2023四川涼山）圖甲是自行車的手閘，其中ABO部分可視為一種杠桿，其簡化示意圖如圖乙所示，O為支點，F(xiàn)2為阻力，請?jiān)趫D乙中畫出：（1）作用在A點的最小動力F1及其力臂；（2）阻力F2的力臂。
【答案】
【解析】（1）由杠桿平衡條件可知，當阻力與阻力臂乘積一定時，動力臂越長，動力越小，圖中O為支點，因此OA作為動力臂最長；動力方向應該向下，過點A垂直于OA向下作出最小動力F1的示意圖。
（2）從支點O作阻力F2作用線的垂線，支點到垂足的距離為阻力臂
17．（2023湖南永州）小明利用鐵架臺、杠桿、鉤碼和彈簧測力計等器材探究杠桿的平衡條件，實驗使用的鉤碼質量均相等，杠桿上每格長度均相等，

（1）當杠桿靜止時如圖甲所示，為了方便測量力臂，需要調節杠桿在水平位置平衡，應當將杠桿的平衡螺母向 （選填“右”或“左”）調節；
（2）在杠桿兩側掛上鉤碼，設右側鉤碼對杠桿施的力為動力F1，左側鉤碼對杠桿施的力為阻力F2測出杠桿平衡時的動力臂l1和阻力臂l2；多次換用不同數量的鉤碼，并改變鉤碼在杠桿上的位置，使杠桿在水平位置平衡，得到實驗數據如下表：
分析表中的數據，得到杠桿的平衡條件是： ；
（3）本次探究經過多次實驗的目的是 ；
A．減小實驗誤差 B．尋找普遍規律
（4）如圖乙所示，將A、B位置的鉤碼個數都減少一個，杠桿將會 （選填“仍然平衡”、“左端下沉”或“右端下沉”）；
（5）如圖丙所示，用彈簧測力計先后在a、b位置拉杠桿上同一點C，杠桿都在水平位置平衡，彈簧測力計在a位置豎直向上的拉力為Fa，在b位置斜向上的拉力為Fb，則Fa Fb（選填“大于”、“等于”“小于”）。
【答案】 右 見解析 B 右端下沉 小于
【解析】（1）[1]圖甲中，杠桿左端下降，要調節到水平位置平衡，應將杠桿的平衡螺母向右調節，使杠桿在水平位置平衡，便于測量力臂。
（2）[2]由表格中數據知，第一次數據0.5N×20.0cm=1.0N×10.0cm，第二次數據1.0N×15.0cm=1.5N×10.0cm，第三次數據1.5N×10.0cm=0.5N×30.0cm，可得杠桿的平衡條件是：動力×動力臂=阻力×阻力臂，即F1l1=F2l2。
（3）[3]通過實驗總結歸納出物理規律時，一般要進行多次實驗，獲取多組實驗數據歸納出物理規律才具有普遍性，結論才正確，所以在探究杠桿平衡的條件時，多次改變力和力臂的大小主要是為了獲取多組實驗數據歸納出物理規律，故選B。
（4）[4]設一個鉤碼的重力為G，杠桿一格長度為L(zhǎng)，將A、B位置的鉤碼個數都減少一個，杠桿左端G×3L=3GL，杠桿右端2G×2L=4GL，3GL
