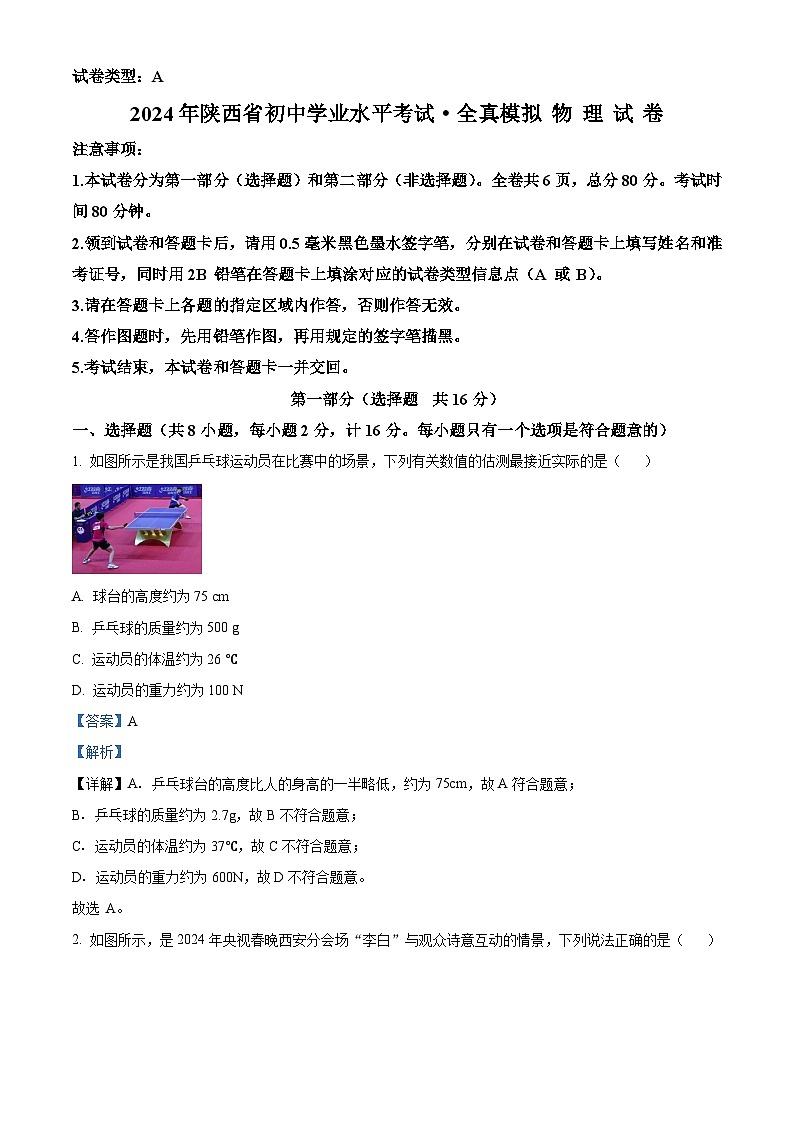

2024年陜西省韓城市中考模擬物理試題（解析版）

這是一份2024年陜西省韓城市中考模擬物理試題（解析版），共20頁。試卷主要包含了本試卷分為第一部分，領到試卷和答題卡后，請用0， “一方有難，八方支援”， 如圖所示的 ETC等內容，歡迎下載使用。
注意事項：
1.本試卷分為第一部分（選擇題）和第二部分（非選擇題）。全卷共6頁，總分80分?？荚嚂r(shí) 間80分鐘。
2.領到試卷和答題卡后，請用0.5毫米黑色墨水簽字筆，分別在試卷和答題卡上填寫姓名和準 考證號，同時用2B 鉛筆在答題卡上填涂對應的試卷類型信息點（A 或 B）。
3.請?jiān)诖痤}卡上各題的指定區域內作答，否則作答無效。
4.答作圖題時，先用鉛筆作圖，再用規定的簽字筆描黑。
5.考試結束，本試卷和答題卡一并交回。
第一部分（選擇題 共16分）
一、選擇題（共8小題，每小題2分，計16分。每小題只有一個選項是符合題意的）
1. 如圖所示是我國乒乓球運動員在比賽中的場景，下列有關數值的估測最接近實際的是（ ）
A. 球臺的高度約為75 cm
B. 乒乓球的質量約為500 g
C. 運動員的體溫約為26 ℃
D. 運動員的重力約為100 N
【答案】A
【解析】
【詳解】A．乒乓球臺的高度比人的身高的一半略低，約為75cm，故A符合題意；
B．乒乓球的質量約為2.7g，故B不符合題意；
C．運動員的體溫約為37℃，故C不符合題意；
D．運動員的重力約為600N，故D不符合題意。
故選 A。

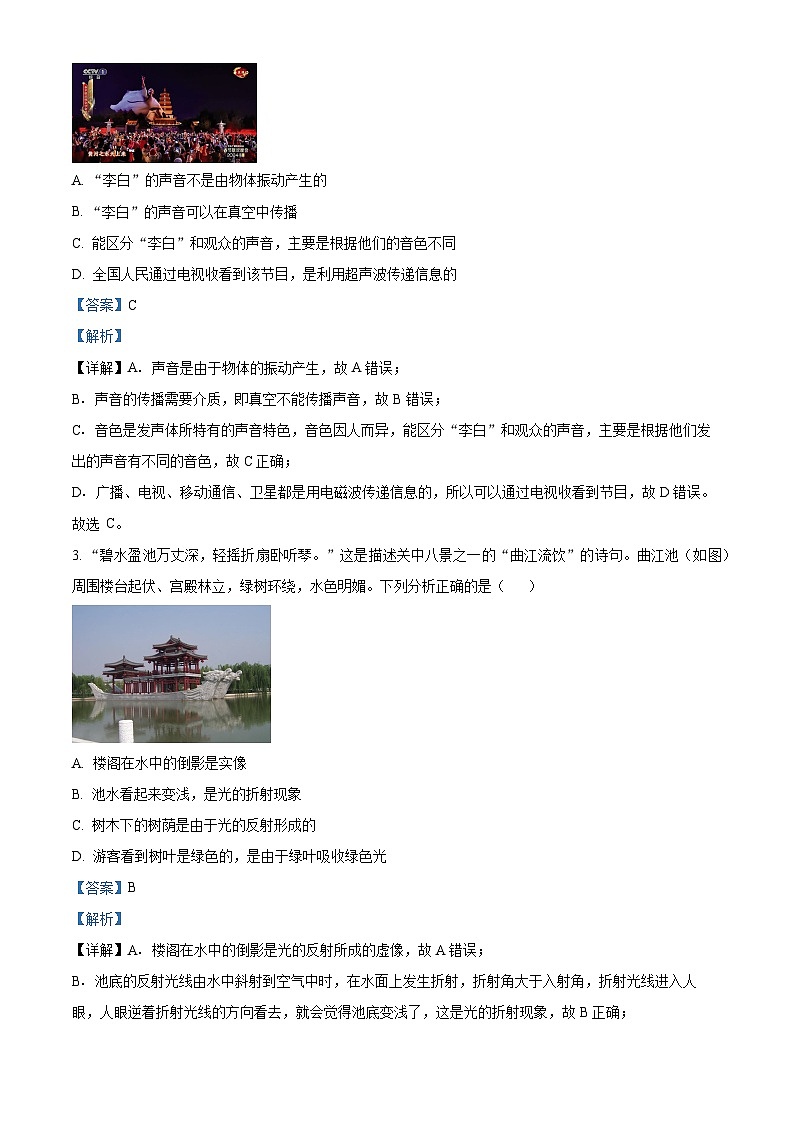

2. 如圖所示，是2024年央視春晚西安分會場“李白”與觀眾詩意互動的情景，下列說法正確的是（ ）
A. “李白”的聲音不是由物體振動產生的
B. “李白”的聲音可以在真空中傳播
C. 能區分“李白”和觀眾的聲音，主要是根據他們的音色不同
D. 全國人民通過電視收看到該節目，是利用超聲波傳遞信息的
【答案】C
【解析】
【詳解】A．聲音是由于物體的振動產生，故A錯誤；
B．聲音的傳播需要介質，即真空不能傳播聲音，故B錯誤；
C．音色是發聲體所特有的聲音特色，音色因人而異，能區分“李白”和觀眾的聲音，主要是根據他們發出的聲音有不同的音色，故C正確；
D．廣播、電視、移動通信、衛星都是用電磁波傳遞信息的，所以可以通過電視收看到節目，故D錯誤。
故選 C。
3. “碧水盈池萬丈深，輕搖折扇臥聽琴?！边@是描述關中八景之一的“曲江流飲”的詩句。曲江池（如圖）周?chē)鷺桥_(tái)起伏、宮殿林立，綠樹環繞，水色明媚。下列分析正確的是（ ）
A. 樓閣在水中的倒影是實像
B. 池水看起來變淺，是光的折射現象
C. 樹木下的樹蔭是由于光的反射形成的
D. 游客看到樹葉是綠色的，是由于綠葉吸收綠色光
【答案】B
【解析】
【詳解】A．樓閣在水中的倒影是光的反射所成的虛像，故A錯誤；
B．池底的反射光線由水中斜射到空氣中時，在水面上發生折射，折射角大于入射角，折射光線進入人眼，人眼逆著折射光線的方向看去，就會覺得池底變淺了，這是光的折射現象，故B正確；

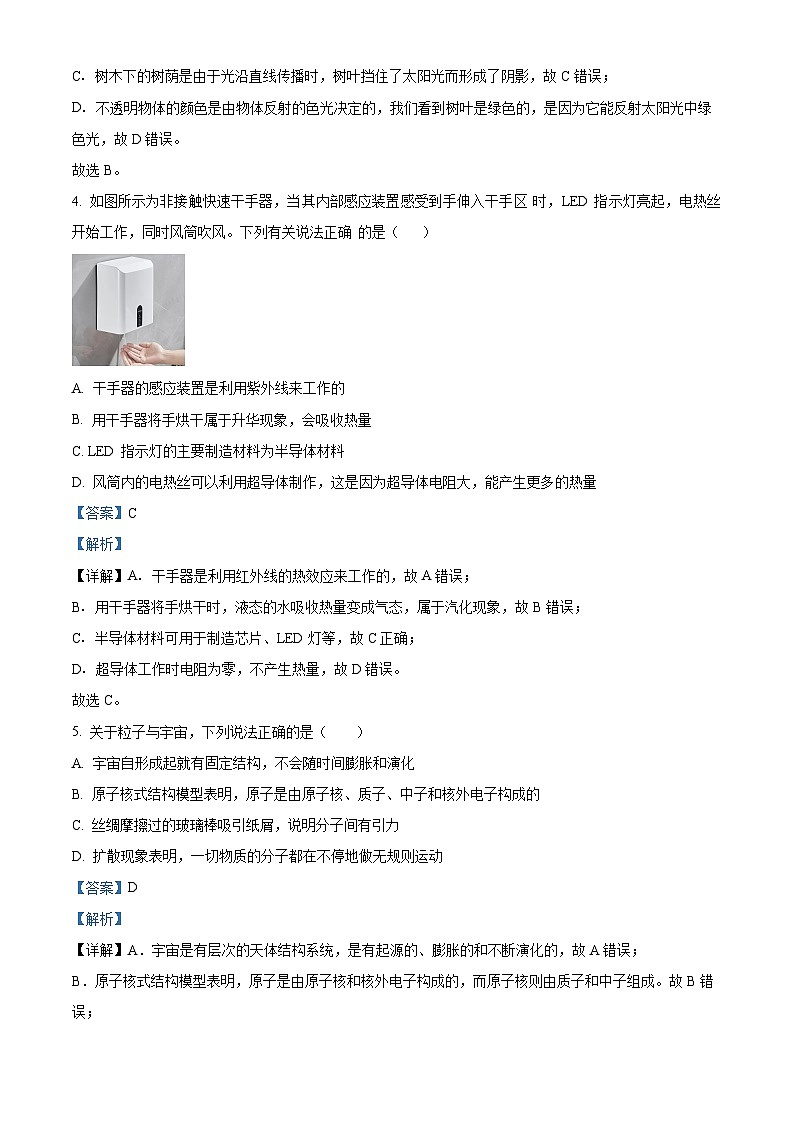

C．樹木下的樹蔭是由于光沿直線傳播時，樹葉擋住了太陽光而形成了陰影，故C錯誤；
D．不透明物體的顏色是由物體反射的色光決定的，我們看到樹葉是綠色的，是因?yàn)樗芊瓷涮?yáng)光中綠色光，故D錯誤。
故選B。
4. 如圖所示為非接觸快速干手器，當其內部感應裝置感受到手伸入干手區 時，LED 指示燈亮起，電熱絲開始工作，同時風筒吹風。下列有關說法正確 的是（ ）
A. 干手器的感應裝置是利用紫外線來工作的
B. 用干手器將手烘干屬于升華現象，會吸收熱量
C. LED 指示燈的主要制造材料為半導體材料
D. 風筒內的電熱絲可以利用超導體制作，這是因?yàn)槌瑢?dǎo)體電阻大，能產生更多的熱量
【答案】C
【解析】
【詳解】A．干手器是利用紅外線的熱效應來工作的，故A錯誤；
B．用干手器將手烘干時，液態的水吸收熱量變成氣態，屬于汽化現象，故B錯誤；
C．半導體材料可用于制造芯片、LED燈等，故C正確；
D．超導體工作時電阻為零，不產生熱量，故D錯誤。
故選C。
5. 關于粒子與宇宙，下列說法正確的是（ ）
A. 宇宙自形成起就有固定結構，不會隨時間膨脹和演化
B. 原子核式結構模型表明，原子是由原子核、質子、中子和核外電子構成的
C. 絲綢摩擦過的玻璃棒吸引紙屑，說明分子間有引力
D. 擴散現象表明，一切物質的分子都在不停地做無規則運動
【答案】D
【解析】
【詳解】A．宇宙是有層次的天體結構系統，是有起源的、膨脹的和不斷演化的，故A錯誤；
B．原子核式結構模型表明，原子是由原子核和核外電子構成的，而原子核則由質子和中子組成。故B錯誤；
C．用絲綢摩擦過的玻璃棒能吸引小紙屑是因?yàn)閹щ婓w能吸引輕小物體，故C錯誤；
D．不同物體互相接觸時彼此進入對方的現象叫擴散，擴散現象說明一切物質的分子在永不停息的做無規則運動，故D正確。
故選D。
6. 隨著人們生活水平的提高，家用電器越來越多，插座的使用也越來越頻繁。下列關于插座的說法正確的是（ ）
A. 在插座干路部分安裝保險絲會更安全
B. 插座可以同時給多個大功率用電器供電
C. 為使插座更耐用，可換成金屬外殼
D 濕手拔插頭一般不會觸電，能這樣操作
【答案】A
【解析】
【詳解】A．在插座干路部分安裝保險絲，可避免發生短路時燒毀電線，符合安全用電原則，故A正確；
B．多個大功率用電器同時使用一個插座易造成電流過大，引發火災，不符合安全用電原則，故B錯誤；
C．插座換成金屬外殼，易發生短路和觸電，不符合安全用電原則，故C錯誤；
D．生活用水是導體，用濕手撥動開關，易發生觸電事故，不符合安全用電原則，故D錯誤。
故選A。
7. “一方有難，八方支援”。如圖所示，一架水平勻速直線飛行的飛機正在向?yàn)?zāi)區投送救災物 資。下列說法正確的是（ ）
A. 飛機水平勻速飛行時，動能增大
B. 物資脫離飛機后能繼續向前飛行，是因?yàn)槲镔Y受到慣性作用
C. 物資加速下落，受到的重力和空氣阻力是一對平衡力
D. 物資脫離飛機的瞬間，如果其突然不受外力作用，則物資與飛機相對靜止
【答案】D
【解析】
【詳解】A．飛機水平勻速飛行時，飛機的速度大小不變，質量不變，因此動能不變，故A錯誤；
B．物資脫離飛機后能繼續向前飛行，是由于物資具有慣性，但是慣性不是力，不能說物資受到慣性，故B錯誤；
C．物資加速下落，受到的合力向下，重力大于空氣阻力，二者不是一對平衡力，故C錯誤；
D．物資脫離飛機的瞬間，如果其突然不受外力作用，由牛頓第一定律可知，物資將保持原來的運動狀態不變，物資與飛機之間位置不發生改變，物資與飛機相對靜止，故D正確。
故選D。
8. 如圖甲所示，電源電壓恒定，R?是定值電阻，R?是最大阻值為20Ω的滑動變阻器，燈泡L的額定電壓為6V，其I-U圖像如圖乙所示。閉合開關S后，將R?的滑片P由最右端向左 移動，直至燈泡正常發光，此過程中，兩電壓表V?、V?（電壓表V?未畫出）示數分別對應的U?、U?圖像如圖丙所示，下列說法正確的是（ ）
A. 燈泡的電阻隨溫度的升高而減小
B. 電壓表V?測燈泡L 兩端的電壓
C. 當燈泡正常發光時，滑動變阻器接入電路的阻值為3Ω
D. 當滑動變阻器的滑片處于最右端時，定值電阻與燈泡的功率之比為2∶3
【答案】C
【解析】
【詳解】A．影響電阻大小的因素是材料、長度、橫截面積和溫度，由圖乙可知，隨著溫度的升高，燈泡的電阻逐漸增大。故A錯誤；
B．由圖丙可知，當V1的示數為6V時，V2的示數為12V，兩電表之差為6V，恰好等于燈泡兩端的電壓，所以電壓表V2測量的是燈泡和R1兩端的總電壓，故B錯誤；
C．當?shù)幕频阶钣叶藭r(shí)，電路中兩電壓表的示數最小，分別為3V和5V，此時燈泡兩端電壓為
由圖乙可知，此時電路中的電流為0.5A，則此時滑動變阻器兩端的電壓為
則電源電壓為
當燈泡正常發光時，燈泡兩端電壓為6V；電路中電流為1A，定值電阻兩端的電壓為6V，定值電阻的阻值大小為
則此時滑動變阻器兩端電壓為
則滑動變阻器接入電路的阻值為
故C正確；
D．當滑片P位于最右端時，燈泡的電阻為
定值電阻的阻值大小為6Ω，則定值電阻與燈泡的功率之比為
故D錯誤。
故選C。
第二部分（非選擇題 共64分）
二、填空與作圖題（共7小題，計22分）
9. 如圖所示的 ETC（電子不停車收費系統）是先進的路橋收費方式。ETC 電子標簽上有太陽能電池板，可以給電子標簽的內置電池進行充電。太陽能是由太陽內部的氫原子核通過_______（選填“裂變”或“聚變”）產生的，太陽能屬于_______（選填“可再生”或“不可再生”）能源。在充電過程中電池相當于_______（選填“電源”或“用電器”）。
【答案】 ①. 聚變 ②. 可再生 ③. 用電器
【解析】
【詳解】[1]在太陽內部，氫原子核在超高溫作用下發生聚變，釋放巨大的核能，大部分以光和熱的形式向外輻射。
[2]太陽能可以從自然界源源不斷的獲得，是可再生能源。
[3]太陽能電池板在給電子標簽的內置電池進行充電時，電池消耗電能，相當于用電器。
10. 如圖所示為小剛用照相機拍下的龍年吉祥物“龍辰辰”圖像，照相機的鏡頭相當一個 _______ 透鏡，該透鏡可用來矯正_______（選填“近視”或“遠視”）眼。若想使圖 像更大些，應使鏡頭_______（選填“靠近”或“遠離”）吉祥物。若宇航員將一個“龍辰 辰”擺件從地球帶到太空后，其質量______（選填“變大”“變小”或“不變”）。
【答案】 ①. 凸 ②. 遠視 ③. 靠近 ④. 不變
【解析】
【詳解】[1]照相機的鏡頭是中間厚、邊緣薄的透鏡，是凸透鏡；凸透鏡對光線有會聚作用。
[2]遠視眼是像呈在視網膜的后方，要想使像呈在視網膜上，應佩戴會聚透鏡，即凸透鏡。所以這種透鏡可以用以矯正遠視眼。
[3]要想照相機所成的像變大，據“物近像遠像變大”知，物距應變小，所以鏡頭應靠近吉祥物。
[4]質量與物體的狀態、形狀、所處的空間位置變化無關，所以將一個“龍辰 辰”擺件從地球帶到太空后，位置發生變化，但是其質量是不變的。
11. 小明用圓珠筆芯做了很多物理小實驗：
（1）如圖甲所示，用力彎折圓珠筆芯，筆芯變形，說明力可以改變物體的_________；
（2）將圓珠筆芯筆頭取下，去除里面的墨水，做成吸管。如圖乙所示，將吸管一端插入水中，用手堵住另一端，可以將水移走，這是因?yàn)開________的作用；
（3）用圓珠筆芯做成吸管，如圖丙所示，在一個盛水的瓶子內插入一根吸管A，用另一根吸管B對準A的管口上方吹氣，看到A的管口有水噴出，這是因?yàn)榱黧w的流速越大，壓強越_________。
【答案】 ①. 形狀 ②. 大氣壓 ③. 小
【解析】
【詳解】（1）[1]用手指壓圓珠筆芯，筆芯會彎曲，這個實驗說明力可以改變物體的形狀。
（2）[2]當用手指堵住上端開口時，上端不再與大氣相通，下端受到大氣壓的作用，所以水不會從下端流出吸管中有一段水柱。
（3）[3]從B管左側向右吹氣，吸管A上方空氣的流速增大，壓強減小，A管中液體受到向上的壓強大于向下的壓強，液面上升，這是因?yàn)榱黧w的流速越大壓強越小。
12. 如圖所示，卸下家用微型吊扇的插頭后，將兩根導線分別與靈敏電流計連接起來，用手轉動吊扇葉子，靈敏電流計的指針將 ___________（選填“偏轉”或“不偏轉”），這是 ___________現象，此時的微型吊扇相當于 ___________。（選填“電動機”或“發電機”）

【答案】 ①. 偏轉 ②. 電磁感應 ③. 發電機
【解析】
【詳解】[1]電動機和發電機都是由定子和轉子組成，即都是由線圈和磁場組成，將兩根導線分別與靈敏電流計連接起來，此時其內部的線圈在磁場中轉動，由電磁感應可知產生了感應電流，所以靈敏電流計的指針將偏轉。
[2]這說明閉合電路的一部分導體在磁場中做切割磁感線運動時產生了感應電流，這是電磁感應現象。
[3]發電機是利用電磁感應現象制成的，所以此時的微型吊扇相當于發電機。
13. 通常普通居民家庭所使用的水壺的容積為2 L， 則水壺最多能裝_______ kg 的水， 若將這些水從20 ℃加熱到80 ℃，水吸收的熱量是_______ J。 用天然氣爐加熱水主要是通過_______的方式增大水的內能。[ρ水=1.0×103kg/m3，c水=4.2×103J/（kg·℃）]
【答案】 ①. 2 ②. 5.04×105 ③. 熱傳遞
【解析】
【詳解】[1]通常普通居民家庭所使用的水壺的容積為2L，最多能裝水有質量為
[2]水吸收的熱量是
[3]用天然氣爐加熱水時，水吸收熱量，內能增加，溫度升高，這是通過熱傳遞的方式改變水的內能。
14. 一箱重為800N的建筑材料放在水平地面上，它與水平地面的接觸面積是8×103cm2，則建筑材料對地面的壓強為_(kāi)______Pa。如圖所示，裝修工人用500N的拉力通過滑輪組將該建筑材料勻速提升3m，用時20s，則拉力F的功率為_(kāi)______W，滑輪組的機械效率為_(kāi)______。
【答案】 ①. 1000 ②. 150 ③. 80%
【解析】
【詳解】[1]建筑材料對地面的壓強為
[2]由圖可知，承擔物重的繩子股數為2，繩子自由端移動的速度
則拉力F的功率為
[3]滑輪組的機械效率為
15. 按要求畫圖。
（1）為了產生增大空間效果，超市常在貨架上安裝平面鏡。如圖1所示，M是蘋果上的一點，N是人眼的位置，請作出人眼通過平面鏡看到蘋果上M點的光路圖；
（2）如圖2-甲所示為一個磁懸浮地球儀，圖2-乙是其內部結構示意圖。開關S閉合后，請?jiān)趫D2-乙中的括號內標出電磁鐵下端的極性（用“N”或“S”表示）和電源上端的極性（用“+”或“-”表示）。
【答案】（1） （2）
【解析】
【小問1詳解】
根據物像連線與鏡面垂直，由M向平面鏡作垂線并延長，根據物像到平面鏡的距離相等，找到M點的像點；連接眼睛N和像點，與平面鏡交于O點（入射點），連接MO即入射光線，ON為反射光線，如下圖所示：
【小問2詳解】
磁懸浮地球儀利用的是同名磁極相互排斥的原理。已知條形磁體上端為N極，則下端為S極，根據同名磁極相互排斥可知，電磁鐵的上端為S極，下端為N極。根據安培定則，伸出右手使大拇指指向電磁鐵的N極（電磁鐵的下端），則四指彎曲所指的方向?yàn)殡娏鞯姆较颍娏鲝穆菥€管的下端流入，所以電源的下端為正極，如圖所示：
三、實驗與探究題（共4小題，計22分）
16. 按要求填空。
（1）如圖甲所示，物塊A的長度為_(kāi)_______cm；
（2）如圖乙所示，要使杠桿在水平位置平衡，應將平衡螺母向________調節；
（3）如圖丙所示，塞子被酒精蒸汽頂出的過程中，將內能轉化為_(kāi)________ 能，這個過程相當于單缸四沖程內燃機的_________沖程。
【答案】（1）3.30
（2）左 （3） ①. 機械 ②. 做功
【解析】
【小問1詳解】
圖甲中，刻度尺的1cm之間有10小格，分度值為1mm，讀數時估讀到分度值的下一位，物塊A左端對應0刻度線，右端對應3.30cm，因此物塊A的長度為3.30cm。
【小問2詳解】
圖乙中，杠桿右端下沉，說明右端重，要使杠桿在水平位置平衡，應將平衡螺母向左調節。
【小問3詳解】
[1][2]圖丙中，塞子被酒精蒸汽頂出的過程中，酒精蒸汽對塞子做功，酒精蒸汽內能減小，轉化為塞子的機械能，內燃機的做功沖程中，氣缸內的高溫高壓氣體推動活塞向下移動，將內能轉化為機械能，因此這個過程相當于單缸四沖程內燃機的做功沖程。
17. 小林用圖甲所示裝置探究水沸騰前后溫度隨加熱時間變化的特點，圖乙是他繪制的水的溫度隨加熱時間變化的關系圖像。
（1）他觀察發現，水沸騰后產生大量氣泡，氣泡不斷上升且________（選填“變大”或“變小”），到達水面破裂；
（2）由圖乙的圖像可得出實驗結論；水沸騰過程中，繼續吸熱，溫度________；
（3）實驗結束后撤去酒精燈，水還能繼續沸騰一小會兒，小林認為水沸騰時不需要吸熱，他的觀點是________（選填“正確”或“錯誤”）的；
（4）根據圖乙的圖像，請給實驗提一條合理化建議：________。
【答案】（1）變大 （2）不變
（3）錯誤 （4）見解析
【解析】
【小問1詳解】
水沸騰時，整個容器中水溫相同，水內部不停的汽化，產生大量的水蒸氣進入氣泡，氣泡變大。
【小問2詳解】
由圖乙可知，水沸騰的過程中，繼續吸收熱量，溫度保持沸點溫度不變。
【小問3詳解】
當水沸騰時，撤去酒精燈后，水還能繼續沸騰一段時間，原因是撤去酒精燈后，石棉網上有余熱，水仍能從石棉網上吸熱，故仍能繼續沸騰一小段時間，所以水沸騰時不需要吸熱的說法是錯誤的。
【小問4詳解】
由圖乙所示，加熱水至沸騰用時較長，不適合在課堂操作，為了縮短加熱至沸騰的時間，可適當減小水的質量。
18. 小林利用“伏安法”測量未知電阻Rx的阻值，電源電壓恒定，Rx的阻值約為10 Ω。
（1）請用筆畫線代替導線，完成圖甲實物電路的連接。要求：滑動變阻器的滑片P 向左滑動 時，電流表示數變??；
（2）按要求正確連接好電路，閉合開關前，滑片P 應移至 ________（選填“A”或 “B”）端；
（3）閉合開關，兩電表均無示數，于是小林只將與電壓表正接線柱連接的導線a 端先后連接在 開關的b、c接線柱上，發現接在c接線柱上時電壓表有示數，接在b接線柱上時電壓表無示數（各導線完好且只有一處存在故障），則可確定電路故障是________；
（4）排除故障后閉合開關，移動滑片P 至某一位置，此時電壓表示數2.7 V，電流表示數如圖乙所示，為_(kāi)_______A， 則可計算出電阻 Rx= ________ Ω；
（5）若實驗中電壓表?yè)p壞，利用其他的原有器材也能測出未知電阻Rx的阻值，實驗電路如圖 丙所示（滑動變阻器最大阻值為R0， 電源電壓未知且不變），請將下列相關實驗步驟補充完整：
①閉合開關S，將滑動變阻器的滑片P 移到a 端，記錄電流表示數I1；
②閉合開關 S，將滑動變阻器的滑片P 移到 ________ ，記錄電流表示數I2；
③寫出待測電阻的表達式：Rx= ________（用已知量和測量量符號表示）。
【答案】（1） （2）A （3）開關斷路
（4） ①. 0.3 ②. 9
（5） ①. b端 ②.
【解析】
【小問1詳解】
滑動變阻器的滑片P 向左滑動 時，電流表示數變小，則滑動變阻器右下接線柱與開關b接線柱相連，如圖所示：
【小問2詳解】
為保護電路，閉合開關前，滑動變阻器的滑片應置于阻值最大值處，即A端。
【小問3詳解】
兩表均無示數，說明出現了斷路，將與電壓表正接線柱連接的導線a 端接在b接線柱上時電壓表無示數，說明從a經滑動變阻器到b之間無斷路；將與電壓表正接線柱連接的導線a 端接在c接線柱上時電壓表有示數，說明a經滑動變阻器到c之間有斷路；故bc間，即開關出現了斷路。
【小問4詳解】
[1][2]閉合開關S，將滑動變阻器的滑片P 移到b端時，Rx被短路，由歐姆定律知
U＝I2R0
閉合開關S，將滑動變阻器的滑片P 移到a 端時，Rx與R0并聯，由歐姆定律知
U＝(I1－I2)Rx
由以上兩式可得
19. 小明在十字路口等紅燈時看到一輛卡車、一輛小汽車和一輛摩托車并排停在白線的后面。綠燈一亮，三輛車同時啟動，小汽車沖在最前面，摩托車其次，卡車最慢?？吹竭@一現象后，他想到了一個問題：機動車啟動的快慢與哪些因素有關呢?通過對比分析，提出如下猜想：
猜想1：可能與自身質量有關；
猜想2：可能與所受的牽引力和摩擦力有關。
（1）提出猜想2的理論依據是：力是________物體運動狀態的原因；
（2）小明設計了如圖甲所示的實驗裝置，探究猜想1。實驗前，將彈簧測力計在________（選填“水平”或“豎直”）方向調零，使指針對準零刻度線。小明多次改變磚塊的質量，用彈簧測力計以恒定拉力F沿水平方向拉動小車，使小車由靜止開始運動，并記下2s內小車離起點的距離s。請指出該方案設計中存在的錯誤之處：________；
（3）在老師的指導下，小明對方案進行優化，采用了如圖乙的裝置進行探究；（小車所受摩擦力可以忽略）
①與圖甲裝置相比，如圖乙裝置操作時的優點是________；
②實驗時，小車沿水平方向從靜止開始運動，記下小車2s內運動的距離s。若s越大，則表明小車起動越________（選填“快”或“慢”）。
（4）小明正確實驗，測得相關數據如表：
①通過比較________（填實驗序號）三次實驗可以論證猜想1；
②分析上述數據可得出當小車和磚塊的總質量一定時，2秒內小車運動的距離s與拉力F成________（選填“正比”或“反比”）。
【答案】（1）改變 （2） ①. 水平 ②. 沒有控制摩擦力相同
（3） ①. 見解析 ②. 快
（4） ①. 1、4、7或2、5、8或3、6、9 ②. 正比
【解析】
【小問1詳解】
力不是維持運動狀態的原因，力是改變物體運動狀態的原因。提出猜想2的理論依據是：力是改變物體運動狀態的原因。
【小問2詳解】
[1]圖甲中，要使用彈簧測力計水平拉動裝置，因此實驗前要將彈簧測力計在水平方向調零。
[2]當小車與磚塊的總質量變大時，它們對地面的壓力也變大，則地面對小車的摩擦力變大。則此實驗中有兩個變量：牽引力、摩擦力，不符合控制變量的思想。
【小問3詳解】
[1]用圖乙的裝置做實驗，與圖甲相比，圖乙中裝置的優點是：在涂有潤滑劑的水平玻璃表面做實驗，小車受到的摩擦力很小，可以忽略不計，因此不需要考慮摩擦力的大小，容易控制拉力的大小。
[2]小車受到的摩擦力忽略不計，因此，小車只受牽引力作用，它的方向與小車前進的方向相同，會改變小車的速度，使小車速度越來越大；在相同的時間內，小車通過的距離越大，說明小車啟動越快。
【小問4詳解】
[1]驗證猜想1的數據，應該是小車受到的牽引力相同，讓小車與磚塊的總質量不同，1、4、7（2、5、8或3、6、9）三組數據符合要求。
[2]比較總質量相同而牽引力不同的1、2、3或4、5、6或7、8、9，可以得出：2s內小車通過的距離與牽引力成正比。
四、綜合題（共3小題，計20分）
20. 如圖所示是某款電熱水壺的工作電路簡圖，電熱水壺的額定電壓為220 V。R1和 R2 均為用來加熱且阻值不變的電熱絲，開關S。接通后，溫控開關S 自動與觸點a、b或 c 接通，實現加熱和保溫狀態的切換，電熱水壺的額定加熱功率為1210 W， 額定保溫功率為242 W。 求 ：
（1）家庭電路中，電熱水壺應與其他家用電器________（選填“串聯”或“并聯”）；
（2）電熱水壺在保溫狀態正常工作時電路中的電流；
（3）電熱絲 R1的阻值。
【答案】（1）并聯 （2）1.1A （3）50Ω
【解析】
【小問1詳解】
電熱水壺與其他家用電器互不影響，所以是并聯的。
小問2詳解】
電熱水壺在保溫狀態正常工作時電路中的電流為
【小問3詳解】
由圖可知，當S與c接通時，R2單獨接入電路，為保溫?fù)?，保溫功率?br>P保＝P2＝242W
當S與a、b接觸時，R1與R2并聯，為加熱擋，加熱功率為
P加＝P1＋P2＝1210W
故R1的功率為
P1＝P加－P保＝1210W－242W＝968W
電熱絲 R1的阻值為
21. 如圖所示是我國第一艘極地科考破冰船.它能在1.5 m厚的冰層上以2m/s 的速度連續破冰，其設計滿載時總質量為1.4×107kg 。（g 取10N/kg，海水的密度取1.0×103kg/m3，q燃=4.0×107J/kg） 求 ：
（1）破冰船滿載時受到的重力；
（2）破冰船滿載時，靜止在海水中排開海水的體積；
（3）破冰船在1.5m厚的冰層海域以2m/s 的速度勻速破冰時所受的阻力為8×106N， 若發動機效率為40%，則破冰船破冰10 min 消耗的燃油質量。
【答案】（1）1.4×108N
（2）1.4×104m3 （3）600kg
【解析】
【小問1詳解】
破冰船滿載時總質量為1.4×107kg ，受到的重力為
G＝mg＝1.4×107kg ×10N/kg＝1.4×108N
【小問2詳解】
破冰船滿載時，受到的浮力等于自身重力，即
F?。紾＝1.4×108N
由阿基米德原理知，排開海水的體積為
【小問3詳解】
破冰船10min行駛的距離為
s＝vt＝2m/s×10×60s＝1200m
由二力平衡知，牽引力等于阻力，即
F牽＝f＝8×106N
有用功為
W有＝F牽s＝8×106N×1200m＝9.6×109J
10min內完全燃燒燃油放出的熱量為
破冰船破冰10 min 消耗的燃油質量為
22. 如圖甲所示為某品牌四旋翼無人機，它采用4個電動機帶動旋翼（螺旋槳）轉動，對下方空氣施力的同時獲得升力。已知該無人機以最大速度勻速豎直上升時的升力為30N，電動機將電能轉化為機械能的效率為90%。懸停時每個電動機功率為50W。
（1）該旋翼無人機起飛時，獲得升力的原理是________；
（2）該無人機參與某次火情勘測時，從地面起飛.以最大速度勻速豎直上升60米高后懸停觀 測15分鐘（整個過程四個電動機同時工作）。則從起飛到懸停結束，電動機消耗的電能是多少J?
（3）該無人機攜帶的微型攝像機帶有自動拍攝功能.未出現火情時處于待機狀態，等到火情 臨產生一定強度的紅外線，攝像機將自主啟動進入工作狀態。小明利用紅外探測器設計了一個 “模擬自啟系統”，其原理圖如圖乙所示，電源電壓為15V，R是電阻箱，RP是紅外探測器，其阻值與 紅外線強度E變化的關系如上表所示，若a、b兩端電壓必須等于或大于10V時，控制電路才能啟動，攝像機進入工作狀態。
①小明設定紅外線強度為4.5cd時啟動攝像機，電阻箱的阻值應至少調到多少?________
②為了能使控制電路在紅外線強度較弱時就能啟動攝像機進入工作狀態，小明可采取的措施是：________（寫出一種即可）。
【答案】（1）流體流速大的地方壓強小，形成向上的壓力差
（2）
（3） ①. 8Ω ②. 增加電阻箱R接入電路的阻值或增大電源電壓
【解析】
【小問1詳解】
該無人機起飛時，機翼上方的空氣流速較大，壓強較??；機翼下方的空氣流速較小，壓強較大。在機翼上下表面的壓強差作用下，無人機獲得了方向向上的壓力差，即升力。
小問2詳解】
該無人機豎直向上勻速上升60米的過程中，由二力平衡知識可知，無人機的重力為30N，則該過程中克服重力做功的大小為
電動機將電能轉化為機械能的效率為90%，則該過程中消耗的電能為
無人機懸停無人機消耗的電能為
則從起飛到懸停結束，電動機消耗的電能為
【小問3詳解】
[1]由題意得，若a、b兩端電壓必須等于或大于10V時，控制電路才能啟動，則當紅外線強度為4.5cd時。由圖乙可知，在短時間內，由串聯分壓原理可知
電路中電流為
電阻箱接入電路的電阻為
[2]當紅外線強度較弱時，紅外探測器的阻值變大，根據串聯電路分壓規律可知，其兩端的電壓將變大，為了保證a、b兩端電壓必須等于或大于10V不變，可采取的措施：一是增加電阻箱R接入電路的阻值；二是增大電源電壓。實驗序號
1
2
3
4
5
6
7
8
9
小車和磚塊的總質量m/kg
4
4
4
8
8
8
16
16
16
拉力的大小F/N
1
2
4
1
2
4
1
2
4
小車2s內運動的距離s/cm
50
100
200
25
50
100
12.5
25
50
E/cd
1.0
2.0
3.0
4.5
6.0
RP/Ω
18
9
6
4
3
