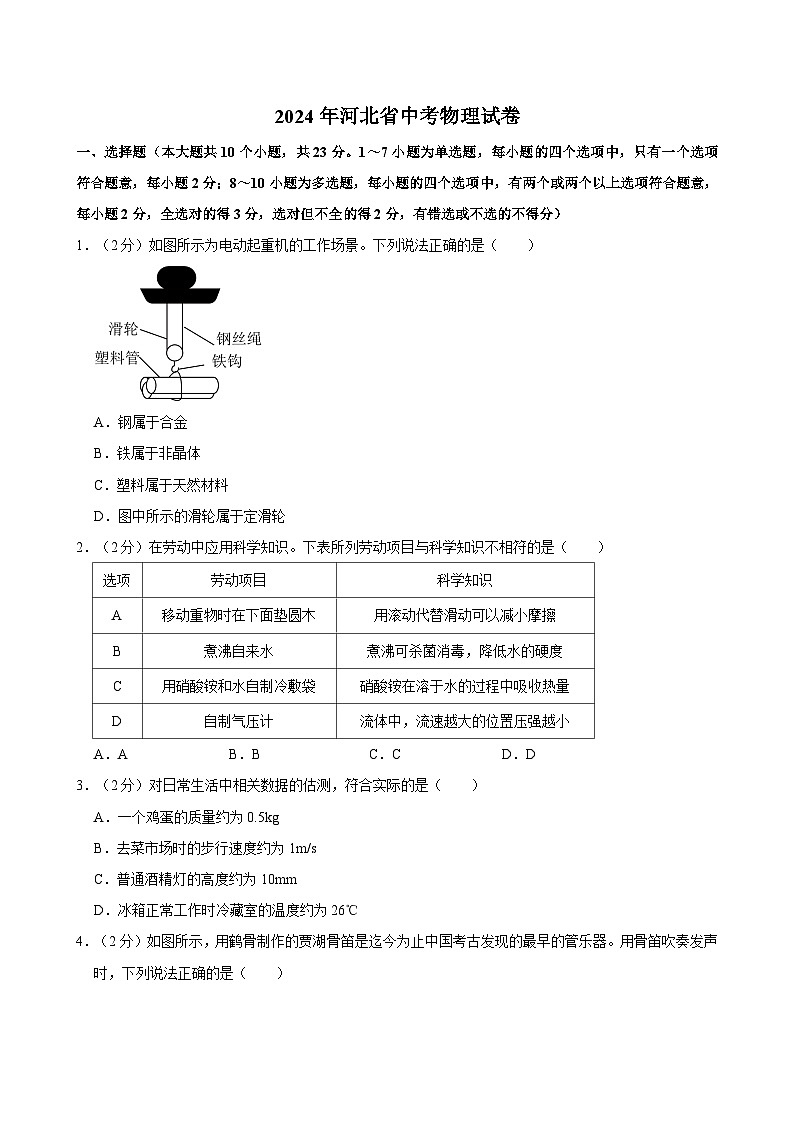

2024年河北省中考物理試卷

這是一份2024年河北省中考物理試卷，共21頁。試卷主要包含了選擇題，填空及簡答題，實驗探究題，計算應用題等內容，歡迎下載使用。
1．（2分）如圖所示為電動起重機的工作場景。下列說法正確的是（ ）
A．鋼屬于合金
B．鐵屬于非晶體
C．塑料屬于天然材料
D．圖中所示的滑輪屬于定滑輪
2．（2分）在勞動中應用科學知識。下表所列勞動項目與科學知識不相符的是（ ）
A．AB．BC．CD．D
3．（2分）對日常生活中相關數據的估測，符合實際的是（ ）
A．一個雞蛋的質量約為0.5kg
B．去菜市場時的步行速度約為1m/s
C．普通酒精燈的高度約為10mm
D．冰箱正常工作時冷藏室的溫度約為26℃

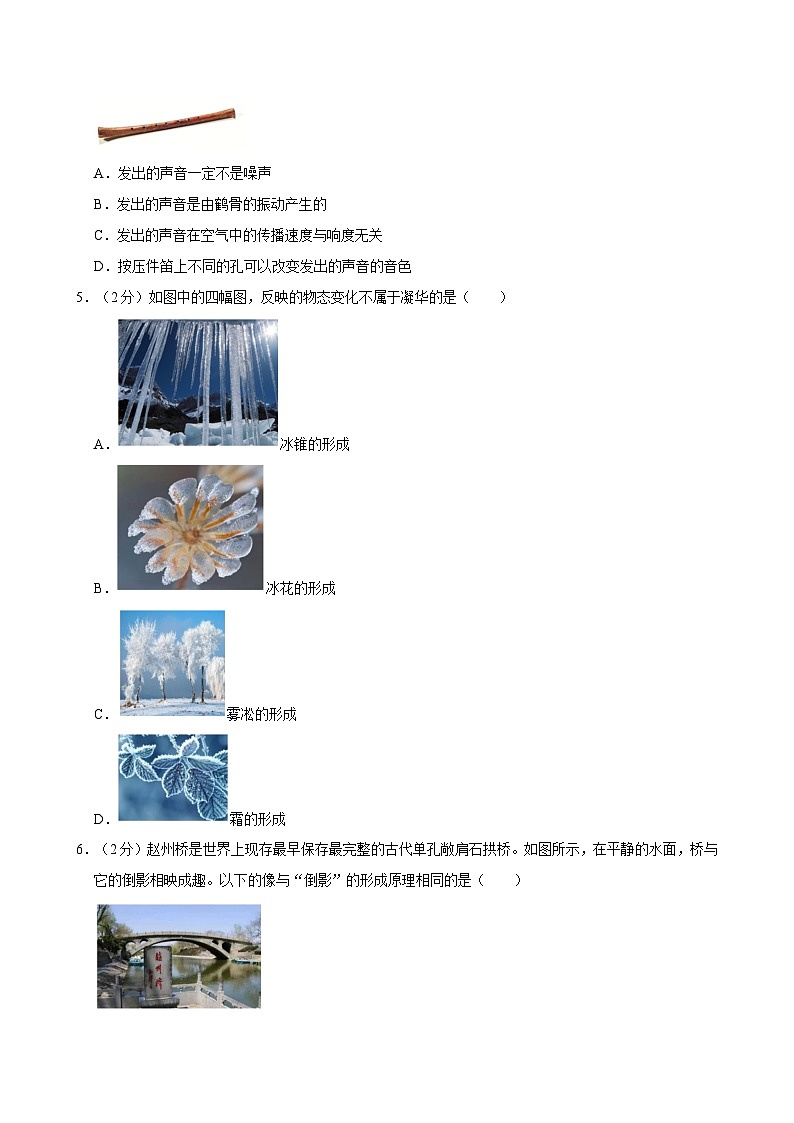

4．（2分）如圖所示，用鶴骨制作的賈湖骨笛是迄今為止中國考古發現的最早的管樂器。用骨笛吹奏發聲時，下列說法正確的是（ ）
A．發出的聲音一定不是噪聲
B．發出的聲音是由鶴骨的振動產生的
C．發出的聲音在空氣中的傳播速度與響度無關
D．按壓件笛上不同的孔可以改變發出的聲音的音色
5．（2分）如圖中的四幅圖，反映的物態變化不屬于凝華的是（ ）
A．冰錐的形成
B．冰花的形成
C．霧凇的形成
D．霜的形成
6．（2分）趙州橋是世界上現存最早保存最完整的古代單孔敞肩石拱橋。如圖所示，在平靜的水面，橋與它的倒影相映成趣。以下的像與“倒影”的形成原理相同的是（ ）

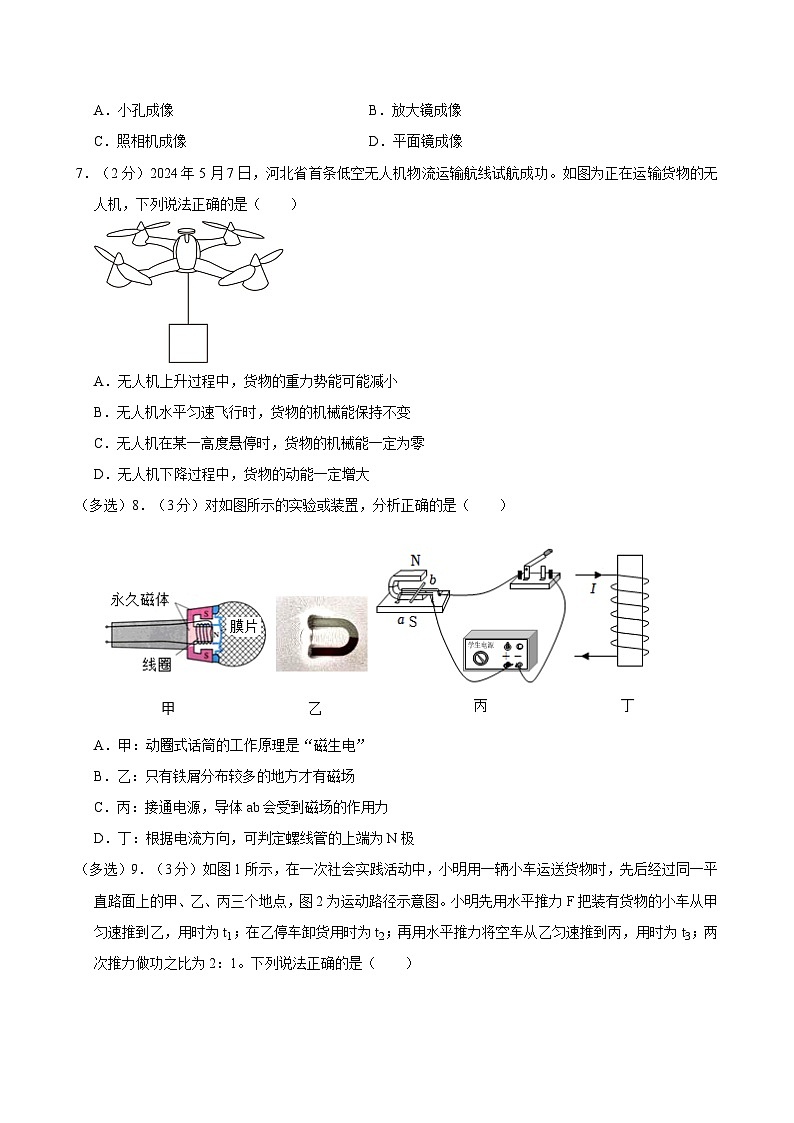

A．小孔成像B．放大鏡成像
C．照相機成像D．平面鏡成像
7．（2分）2024年5月7日，河北省首條低空無人機物流運輸航線試航成功。如圖為正在運輸貨物的無人機，下列說法正確的是（ ）
A．無人機上升過程中，貨物的重力勢能可能減小
B．無人機水平勻速飛行時，貨物的機械能保持不變
C．無人機在某一高度懸停時，貨物的機械能一定為零
D．無人機下降過程中，貨物的動能一定增大
（多選）8．（3分）對如圖所示的實驗或裝置，分析正確的是（ ）
A．甲：動圈式話筒的工作原理是“磁生電”
B．乙：只有鐵屑分布較多的地方才有磁場
C．丙：接通電源，導體ab會受到磁場的作用力
D．丁：根據電流方向，可判定螺線管的上端為N極
（多選）9．（3分）如圖1所示，在一次社會實踐活動中，小明用一輛小車運送貨物時，先后經過同一平直路面上的甲、乙、丙三個地點，圖2為運動路徑示意圖。小明先用水平推力F把裝有貨物的小車從甲勻速推到乙，用時為t1；在乙停車卸貨用時為t2；再用水平推力將空車從乙勻速推到丙，用時為t3；兩次推力做功之比為2：1。下列說法正確的是（ ）
A．小明全程的平均速度為
B．從乙到丙的過程中，小明的水平推力為
C．從乙到丙的過程中，小明推力做功的功率為
D．若把空車從丙沿原路勻速推回到甲，推力做功為F（s1+s2）
（多選）10．（3分）如圖所示，電源電壓為6V。a、b為兩個電表，其中一個為電流表，一個為電壓表。R1＝10Ω，R2：R3＝2：3。閉合開關S，電路總功率為P1，通過M點的電流為I1，a、b互換后再閉合開關，電路總功率為P2，通過M點的電流為I2。若P1：P2＝5：6，I2﹣I1＝0.1A，下列說法正確的是（ ）
A．a(chǎn)為電流表
B．R2的阻值為30Ω
C．將圖中的電源、電表a、電表b任意互換，閉合開關，電路總功率的最小值為3W
D．將R1、R2、R3中的一個與圖中的電表a互換，閉合開關，電表a的示數可能比互換前小
二、填空及簡答題（本大題共5個小題：每空1分，共14分）
11．（2分）如圖所示，在鐵桶內放少量的水，用火加熱，沸騰之后把桶口堵住，然后澆上冷水。在 作用下，鐵桶被壓扁了。這種作用在生活中有很多應用，請舉出一個實例： 。
12．（3分）2024年4月26日，神舟十八號載人飛船成功對接空間站天和核心艙徑向端口。對接成功后，飛船相對于空間站是 的；宇航員在空間站通過 波與地面聯系；飛船在太空中 （選填“有”或“沒有”）慣性。
13．（3分）如圖所示，燭焰經凸透鏡在光屏上成清晰的像，此成像原理可用于制作 。不改變蠟燭與光屏的位置，向 （選填“左”或“右”）移動凸透鏡到某一位置，能再次在光屏上成清晰的像。若燭焰的高度大于凸透鏡的直徑，在足夠大的光屏上 （選填“能”或“不能”）成清晰且完整的像。
14．（3分）如表所示為某儲水式電熱水器的銘牌，它表明該熱水器的額定電壓為 V。若該熱水器正常工作3000s，可將一箱裝有額定容量的水從25℃加熱到50℃，則這個過程中水吸收的熱量為 J，熱水器的效率為 %（結果保留整數）。水的密度為1.0×103kg/m3，水的比熱容為4.2×103J/（kg?℃）。
15．（3分）風電的開發可以有效助力我國實現“碳達峰、碳中和”的戰略目標。張北一雄安特高壓交流輸變電工程投運后，實現了“張家口的風點亮雄安的燈”。從能源的視角來看，“張家口的風”屬于 （選填“可再生”或“不可再生”）能源，它實際上來源于 能。我國自主研發的單個陸上風電機組功率可達107W，這樣一個風電機組在此功率下穩定工作 min產生的電能，相當于200kg焦炭完全燃燒放出的熱量。焦炭的熱值為3.0×107J/kg。
三、實驗探究題（本大題共4個小題；第16小題4分，第17小題6分，第18小題7分，共17分）
16．（4分）根據如圖所示的四幅圖，在下面的空格處填入相應的內容。
（1）甲圖：讓小鐵球從斜面上滾到水平桌面，在它運動路徑的側旁放一個磁體，觀察到小球運動的軌跡偏向了磁體。從力的作用效果看，實驗表明： 。
（2）乙圖：兩個相同的透明容器中密封著等量的空氣，使兩容器中的電阻絲串聯起來接到電源兩端，通電一段時間后，右側U形管中液面的高度變化較大。實驗表明：在電流和通電時間相同的情況下， 。
（3）丙圖：把兩個注射器筒拔去活塞后用膠管連接，做成一個連通器，在連通器中加入水，觀察兩個筒里水面的高度。實驗表明：連通器里的同一種液體不流動時， 。
（4）丁圖：新鮮的雞蛋浸沒在盛有清水的燒杯中，向清水中加鹽能使沉在水下的雞蛋上浮。實驗表明：浸沒在液體中的物體所受浮力的大小與 有關。
17．（6分）在“探究杠桿的平衡條件”實驗中，小明使用可繞O點自由轉動?？潭染鶆虻母軛U，以及多個重為0.5N的鉤碼進行了以下操作：
（1）不掛鉤碼時，杠桿在如圖1所示的位置靜止。小明將杠桿左邊的螺母調至最左端，發現杠桿右側還略向下傾斜。此時小明應向 （選填“左”或“右”）調節杠桿右邊的螺母。使杠桿水平并靜止，達到平衡狀態。
（2）給杠桿兩側掛上不同數量的鉤碼，設右側鉤碼對杠桿施的力為動力F1，左側鉤碼對杠桿施的力為阻力F2，測出杠桿水平平衡時的動力臂l1和阻力臂l2；多次實驗并把數據填入如表。
小明分析表格中的數據發現，第 次實驗數據有誤，剔除這一組數據后，初步得出杠桿的平衡條件：動力×動力臂＝阻力×阻力臂。
（3）第4次實驗結束后，小明撤去右側鉤碼，改用彈簧測力計繼續實驗。如圖2所示，他在左側A點懸掛三個鉤碼，再用彈簧測力計（未畫出）在B點拉杠桿。杠桿重新在水平位置平衡時，彈簧測力計的示數可能為 （選填序號）。
①2.0N
②2.5N
③3.0N
④3.5N
（4）筷子是中國傳統餐具，體現了我國古代勞動人民的智慧。用筷子夾東西時，所屬的杠桿類型與第 次實驗時的杠桿類型相同。
（5）小明選用質量分布均勻但兩端粗細不同的筷子玩“托筷子”游戲時，用一根筷子把另一根筷子MN水平托起來，圖3為筷子穩定時的俯視圖，筷子MN的重心在O′點，此時 （選填“MO′”或“O′N”）段更重一些。
【拓展】如圖4所示，小明在一根均勻硬質細桿上挖出等間距的5道細凹槽，將細桿分成6等份，并分別在細桿兩端和凹槽處標記出“0、1、2、3、4、5、6”然后在兩端對稱安裝合適的螺母。支架（未畫出）支撐在任一標記處時，都要重新調節螺母，使細桿不掛物體時在水平位置平衡。現把重為2N的物體懸掛在標記“6”處，僅在其他標記處放置支架和懸掛最大容積為800mL、重為1N的小桶，通過改變支架支撐的位置和小桶懸掛的位置，并調整小桶內的水量，可以有 種方案使細桿在水平位置平衡。水的密度為1.0×103kg/m3，g取10N/kg。
18．（7分）在“探究串聯電路電壓的特點”實驗中，小明設計了圖1所示的電路。其中R0為定值電阻，R為滑動變阻器，L為小燈泡。
（1）根據圖1所示的電路圖用筆畫線代替導線，將圖2所示的實物圖補充完整。
（2）連接好電路后，閉合開關，移動滑動變阻器的滑片至某一位置，記錄電流表的示數；選擇合適的量程，用電壓表分別測出ab、bc、cd、ac、bd、ad間的電壓。將這些數據記入如表。改變滑動變阻器滑片的位置，在保證電路安全的情況下再做幾次實驗。讀取數據①時電壓表的示數如圖3所示，示數為 V。
（3）根據數據可知R0的阻值為 Ω。
（4）根據第1組的實驗數據可初步得出結論：串聯電路中，總電壓等于這部分電路中的各用電器兩端電壓之和。再做幾次實驗的目的是 。
（5）讀取數據 （選填“②”或“③”）時，電壓表指針沒有對準刻度線。
（6）根據表中的實驗數據，寫出一條你還能發現的規律： 。
【拓展】燈泡L1和L2的額定功率相等，額定電流分別為0.2A和0.3A，小明利用圖1中的燈泡L，對L1和L2的發光情況進行研究。將L、L1、L2與某一可調壓電源連接成圖4所示的電路，只閉合S1，調節電源電壓至某一值時，通過電壓表判斷出L1正常發光；斷開S1，閉合S2，發現不用改變電源電壓，L2也恰好正常發光。則L1正常發光時的電阻為 Ω。
四、計算應用題（本大題共2個小題：第19小題6分，第20小題7分，共13分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
19．（6分）A為質量分布均勻的長方體物塊，質量為300g，邊長如圖甲所示。B為內部平滑的圓柱形薄壁容器，底面積為300cm2，高為15cm，如圖乙所示。A、B均靜置于水平地面上。水的密度為1.0×103kg/m3，g取10N/kg。
（1）求A的密度；
（2）圖甲中A對地面的壓強為p1，將A放入B后，B對地面的壓強為p2，且p1：p2＝5：2，求B的質量；
（3）將A放入B后，向B中緩慢加水，在A對B底部的壓力恰好最小的所有情況中，分析并計算水對容器底部的最小壓力。
20．（7分）如圖所示，電源電壓不變，R1、R2均為定值電阻，R1＝20Ω，R2＝10Ω，R為滑動變阻器，電壓表V1的量程為0～15V，V2的量程為0～3V。閉合開關，滑動變阻器R的滑片置于某一位置A時，電壓表V1的示數為14V，V2的示數為2V。在保證電路安全的情況下移動R的滑片，兩電表均能達到滿偏。
（1）求滑片置于A時，電路中的電流；
（2）求電源電壓；
（3）用最大阻值為50Ω的滑動變阻器R0替換電阻R1，不改變其他元件的連接。閉合開關，使電路總功率保持最大，在保證電路安全的情況下，調節R和R0接入電路的阻值，其中R僅可以在替換前的范圍內變化，求R0接入電路的阻值范圍。
2024年河北省中考物理試卷
參考答案與試題解析
一、選擇題（本大題共10個小題，共23分。1～7小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；8～10小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意，每小題2分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）
1．【解答】解：A、鋼是合金，故A正確；
B、鐵屬于金屬，故B錯誤；
C、塑料屬于合成材料，不屬于天然材料，故C錯誤；
D、圖中滑輪為動滑輪，故D錯誤。
故選：A。
2．【解答】解：A、移動重物時在下面墊圓木，是用滾動代替滑動，可以減小摩擦，故A說法正確；
B、將自來水煮沸飲用，煮沸時水中的可溶性的鈣、鎂化合物會轉化為沉淀，從而降低水的硬度，并能殺菌消毒，故B說法正確；
C、硝酸銨溶于水時吸收大量熱，能使環境溫度降低，故C說法正確；
D、自制氣壓計是利用瓶內外氣壓之差導致產生水柱，故D說法錯誤。
故選：D。
3．【解答】解：A、一個雞蛋的質量約為50g，故A錯誤；
B、去菜市場時的步行速度約為1m/s，故B正確；
C、普通酒精燈的高度約為10cm，故C錯誤；
D、冰箱正常工作時冷藏室的溫度約為5℃，故D錯誤。
故選：B。
4．【解答】解：A、用骨笛吹奏發聲時，如果影響了別人的休息，它也是噪聲，故A錯誤；
B、發出的聲音是由空氣柱的振動產生的，故B錯誤；
C、發出的聲音在空氣中的傳播速度與響度無關，故C正確；
D、按壓件笛上不同的孔可以改變發出的聲音的音調，故D錯誤。
故選：C。
5．【解答】解：A、冰錐是水遇冷凝固形成的，屬于凝固現象，故A符合題意；
BCD、冰花、霧凇和霜都是空氣中的水蒸氣遇冷形成的小冰晶，屬于凝華現象，故BCD不符合題意。
故選：A。
6．【解答】解：“倒影”是河岸上的物體反射的光線，經過水面反射后，在水中形成的虛像，屬于平面鏡成像現象。
A．小孔成像，是光沿直線傳播形成的，故A不符合題意；
BC、放大鏡成像和照相機成像都是凸透鏡成像，是光的折射形成的，故BC不符合題意；
D．平面鏡成像的原理是光的反射，與“倒影”的形成原理相同，故D符合題意。
故選：D。
7．【解答】解：A、無人機上升過程中，貨物的質量不變，高度變大，貨物的重力勢能變大，故A錯誤；
B、無人機水平勻速飛行時，質量不變，速度不變，高度不變，貨物的機械能不變，故B正確；
C、無人機在某一高度懸停時，貨物的機械能等于其重力勢能，不為零，故C錯誤；
D、無人機下降過程中，貨物的速度沒有體現，若速度變小，則動能有可能變小，故D錯誤。
故選：B。
8．【解答】解：
A、動圈式話筒工作時把聲信號轉化為電信號，工作原理是電磁感應現象（磁生電），故A正確；
B、磁場存在于磁體周圍的空間，鐵屑分布較多的地方磁場較強，故B錯誤；
C、導體ab在磁場中，接通電源后，通電導體ab在磁場中會受到力的作用，故C正確；
D、電流從通電螺線管的上端流入，下端流出，根據安培定則可以判斷通電螺線管的上端是N極，下端是S極，故D正確。
故選：ACD。
9．【解答】解：A、小明全程的平均速度為：v＝，故A錯誤；
B、小車在甲、乙段做的功為：W1＝Fs1，
由兩次推力做功之比為：＝＝2：1
所以從乙到丙的過程中，小明的水平推力為：F′＝，故B正確；
C、從乙到丙的過程中，小明推力做功的功率為：P＝＝＝，故C正確；
D、若把空車從丙沿原路勻速推回到甲，推力做功為：
W3＝F′（s1+s2）＝×（s1+s2），故D錯誤。
故選：BC。
10．【解答】解：A、由題意可知，當兩個表互換位置后，P1：P2＝5：6，則P1：P2＝UI1：UI2＝I1：I2＝5：6 ①
兩次的電流關系為I2﹣I1＝0.1A ②
聯立①②式可得，I1＝0.5A，I2＝0.6A。當a為電壓表，b為電流表時，R1單獨工作，R2和R3短路，電路中的電流為
，
剛開始時，a是電流表，b為電壓表，電路電流為I1＝0.5A。故A正確；
B、當a為電流表，b為電壓表時，R1短路，R2和R3并聯工作，則電路中的電流為
③
兩個電阻的阻值關系為R2：R3＝2：3 ④
聯立③④可得，R2＝20Ω，R3＝30Ω，故B錯誤；
C、由題意可知，將圖中的電源、電表a、電表b任意互換，共有如下6種組合：
根據可知，當電路中阻值最大時，電路中的電功率最小，
（1）為題中原圖，為R2和R3并聯工作，阻值為
（2）為題中a、b互換位置后，為R1單獨工作，阻值R1＝10Ω，（3）為R1單獨工作，阻值R1＝10Ω，
（4）為R1、R2和R3并聯工作，阻值為，
（5）R2和R3并聯工作，阻值為R5＝R1＝12Ω，
（6）為R1、R2和R3并聯工作，阻值為R6＝R4＝，
綜上可知，電路中的最大阻值為12Ω，則電路中的最小電功率為，故C正確；
D、將R1、R2、R3中的一個與圖中的電表a互換，有如下3種情況：
根據A中分析可知，未更換之前，R1短路，R2和R3并聯工作，電流表測量干路電流，電路中的阻值為12Ω；
（7）中，R1短路，R2和R3并聯，與未更換前一致，故（7）中電流表示數將不變；
（8）中，R3短路，R1和R2并聯，電流表測量干路電流，電路中的阻值為
根據可知，（8）中電流表的示數將變大，
（9）中，R2短路，R1和R3并聯，電流表測量干路電流，電路中的阻值為
＝7.5Ω，
根據可知，（9）中電流表的示數將變大，綜上所述，故D錯誤。
故選：AC。
二、填空及簡答題（本大題共5個小題：每空1分，共14分）
11．【解答】解：（1）鐵桶里的水被加熱，產生大量的水蒸氣。銅口堵住，澆上冷水，溫度降低，水蒸氣液化，桶內的氣壓變小，在大氣壓的作用下鐵桶被壓扁。
（2）大氣壓的應用在生活中有很多事例，比如空氣吸盤，鋼筆吸墨水等。
故答案為：大氣壓；空氣吸盤。
12．【解答】解：（1）對接成功后，飛船相對于空間站沒有位置的變化，飛船相對于空間站是靜止的；
（2）空間站是通過電磁波與地面聯系的；
（3）飛船在太空中質量不變，有慣性且大小不變。
故答案為：靜止；電磁；有。
13．【解答】解：由圖可知，此時物距選用像距，根據凸透鏡成實像時，物距小于像距，成倒立、放大的實像，應用于投影儀；
不改變蠟燭與光屏的位置，向右移動凸透鏡到某一位置，當物距等于原來的像距，像距等于原來的物距時，根據在光的折射中，光路是可逆的可知，能再次在光屏上成清晰的像；
若燭焰的高度大于凸透鏡的直徑，部分光線仍能通過凸透鏡會聚成完整的像，但由于會聚的光線比原來減少，所以像比原來變暗。
故答案為：投影儀；右；能。
14．【解答】解：由表格參數可知，熱水器的額定電壓U＝220V；
由ρ＝可知，熱水器中水的質量：m＝ρV＝1.0×103kg/m3×80×10﹣3m3＝80kg，
水吸收的熱量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg?℃）×80kg×（50℃﹣25℃）＝8.4×106J；
熱水器消耗的電能：W＝Pt＝3000W×3000s＝9×106J，
熱水器的效率：η＝×100%＝×100%≈93%。
故答案為：220；8.4×106；93。
15．【解答】解：（1）風能可以在自然界里源源不斷地得到，屬于可再生能源，它實際上來源于太陽能。
（2）200kg焦炭完全燃燒放出的熱量：
Q放＝mq＝200kg×3.0×107J/kg＝6×109J；
單個陸上風電機組功率可達107W，需要的時間：
t＝＝＝＝600s＝10min。
故答案為：可再生；太陽；10。
三、實驗探究題（本大題共4個小題；第16小題4分，第17小題6分，第18小題7分，共17分）
16．【解答】解：（1）甲圖：讓小鐵球從斜面上滾到水平桌面，在它運動路徑的側旁放一個磁體，觀察到小球運動的軌跡偏向了磁體，即小球運動的方向發生變化，說明力可以改變物體的運動狀態；
（2）由圖知，兩容器中的電阻絲串聯起來接到電源兩端，通過兩電阻的電流和通電時間相等，而電阻絲阻值大小不同，通電一段時間后，右側U形管中液面的高度變化較大，說明右側導體放出的熱量多，故可得出結論：在電流和通電時間相同的情況下，電阻越大，產生的熱量越多；
（3）根據連通器的特點可知，連通器里的同一種液體不流動時，各容器中的液面應保持相平；
（4）新鮮的雞蛋浸沒在盛有清水的燒杯中，向清水中加鹽能使沉在水下的雞蛋上??；在上浮過程中，雞蛋排開液體的體積不變，液體的密度變大，根據阿基米德原理可知，雞蛋受到的浮力變大，說明浸沒在液體中的物體所受浮力的大小與液體密度有關。
故答案為：（1）力可以改變物體的運動狀態；（2）電阻越大，產生的熱量越多；（3）各容器中的液面應保持相平；（4）液體密度。
17．【解答】解：（1）小明將杠桿左邊的螺母調至最左端，發現杠桿右側還略向下傾斜，即左端上翹，平衡螺母向上翹的左端移動；
（2）由題知，杠桿兩側掛上不同數量的鉤碼，且每個鉤碼重為0.5N，那么動力和阻力應為0.5N的整數倍，由表中數據知，第3次實驗中，動力F1為0.1N是一個鉤碼重的五分之一，故第3次實驗數據有誤；
（3）設杠桿上每一格長為L，左側A點（距離支點5L處）懸掛三個鉤碼（重1.5N），B點在距離支點3L處，當作用在B點的彈簧測力計垂直杠桿向上拉（豎直向上）時，力臂最長，彈簧測力計示數最小，由杠桿的平衡條件有：
1.5N×5L＝F最小×3L，
彈簧測力計作用在杠桿上的最小力：F最?。?.5N，彈簧測力計與杠桿不垂直，則示數會大于2.5N，所以示數可能為②③④；
（4）筷子在使用過程中，動力臂小于阻力臂，是費力杠桿，由表中數據知，第4次實驗中動力大于阻力，與筷子的杠桿類型相同；
（5）用一根筷子把另一根筷子MN水平托起來，筷子MN的重心在O′點，將筷子以O′分為左右兩部分，
根據杠桿平衡條件：F1L1＝F2L2，由題意可得：GMO′L左＝GO′NL右，
L左＞L右，則GMO′＜GO′N，即O′N段更重一些；
（6）小桶內的水量可調整，不裝水時其重力最小，等于桶重1N，
當桶中裝滿水時，裝水重力最大，G水最大＝m水最大g＝ρ水V水最大g＝1.0×103kg/m3×800×10﹣6m3×10N/kg＝8N，
總重力最大為G最大＝G桶+G水最大＝1N+8N＝9N，
即：桶的總重力范圍為：1N＜G總＜9N，
若相鄰兩凹槽間距離為L，重為2N的物體懸掛在標記6處，
①若以標記5處為支點，桶的總重力最小時，由杠桿的平衡條件有：G總最小×L最大＝2N×L，L最大＝＝2L，小桶可掛在標記3和4處，即有兩種方案可使細桿在水平位置平衡；
②若以標記4處為支點，桶的總重力最小時，由杠桿的平衡條件有：G總最小×L最大＝2N×2L，L最大＝＝4L，小桶可掛在標記1、2、3、4處，即有四種方案可使細桿在水平位置平衡；
③若以標記3處為支點，若桶掛在標記0處時，由杠桿的平衡條件有：G總×3L＝2N×3L，G總＝2N；
若桶掛在標記2處時，G總×L＝2N×3L，G總＝6N，滿足桶的總重力范圍，小桶可掛在標記0、1、2處，即有三種方案可使細桿在水平位置平衡；
④若以標記2處為支點，若桶掛在標記0處時，由杠桿的平衡條件有：G總×2L＝2N×4L，G總＝4N；
若桶掛在標記1處時，G總×L＝2N×4L，G總＝8N，滿足桶的總重力范圍，小桶可掛在標記0、1處，即有兩種方案可使細桿在水平位置平衡；
⑤若以標記2處為支點，桶只能掛在標記1處時，由杠桿的平衡條件有：G總×L＝2N×5L，G總＝10N，大于桶的總重力最大值，所以不能使細桿在水平位置平衡。
綜上所述，有2+4+3+2＝11種方案使細桿在水平位置平衡。
故答案為：（1）左；（2）3；（3）②③④；（4）4；（5）O′N；（6）11。
18．【解答】解：（1）按電路圖連接實物，如圖所示：
；
（2）由圖3可知，電壓表用的小量程，分度值0.1V，故示數為1.8V；
（3）根據數據可知R0的阻值為R0＝＝＝5Ω；
（4）探究串聯電路電壓的特點實驗，多次實驗目的尋找普遍規律；
（5）分析表格中的數據，數據②的大小為Uac2＝Uad2﹣Ucd2＝4.5V﹣1.2V＝3.3V，此時電壓表用的大量程，分度值為0.5V，則讀取3.3V電壓值時電壓表的指針沒有對準刻度線；
（6）分析表格中的數據，觀察R0兩端電壓與電流可知，電阻一定時，通過導體的電流與導體兩端電壓成正比；
（7）設電源電壓為U，只閉合S1，L與L1串聯，燈L1的額定電流分別為0.2A，由表格中數據可知，此時燈L兩端電壓為1V，
則燈L1的額定電壓為U﹣1V，所以燈L1的額定功率為P1＝（U﹣1V）×0.2A……①；
斷開S1，閉合S2，L與L2串聯，燈L2的額定電流分別為0.3A，由表格中數據可知，此時燈L兩端電壓為2.5V，
則燈L2的額定電壓為U﹣2.5V，所以燈L2的額定功率為P2＝（U﹣2.5V）×0.3A……②；
燈泡L1和L2的額定功率相等，所以①＝②；即（U﹣1V）×0.2A＝（U﹣2.5V）×0.3A，解得U＝5.5V；
則燈L1的額定電壓為U﹣1V＝5.5V﹣1V＝4.5V，則L1正常發光時的電阻為R1＝＝22.5Ω。
故答案為：（1）；（2）1.8；（3）5；（4）尋找普遍規律；（5）②；
（6）電阻一定時，通過導體的電流與導體兩端電壓成正比；（7）22.5。
四、計算應用題（本大題共2個小題：第19小題6分，第20小題7分，共13分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
19．【解答】解：（1）A為質量分布均勻的長方體物塊，質量為300g，其體積為VA＝8cm×5cm×10cm＝400cm3，則A的密度為：
ρA＝＝＝0.75g/cm3＝0.75×103kg/m3；
（2）A對地面的壓力等于自身的重力，則A對地面的壓強為：
p1＝＝＝，
B對地面的壓力等于自身的重力加A的重力，則B對地面的壓強為：
p2＝＝＝，
因p1：p2＝5：2，則：＝5：2，即：＝5：2，
代入數據，：＝5：2，
解得：mB＝600g；
（3）將A放入B后，向B中緩慢加水，因A的密度小于水的密度，當A剛好漂浮，即F?。紾A＝mAg＝0.3kg×10N/kg＝3N時，A對B底部的壓力恰好為0；
當長方體底面積最大時，水的深度最小，此時水對容器底部的壓力最?。?br>由圖可知，最大底面積為SA＝0.08m×0.1m＝0.008m2，
根據阿基米德原理可知，容器中水的最小深度（此時A浸入水中的深度）：
hmin＝h浸min＝＝＝0.0375m，
則水對容器底部的最小壓強：
pmin＝ρ水ghmin＝1×103kg/m3×10N/kg×0.0375m＝375Pa，
由p＝可知水對容器底部的最小壓力為：
Fmin＝pminSB＝375Pa×300×10﹣4m2＝11.25N。
答：（1）A的密度為0.75×103kg/m3；
（2）B的質量為600g；
（3）水對容器底部的最小壓力為11.25N。
20．【解答】解：（1）由圖可知，R1、R2和R串聯，電壓表V1測R2和R兩端總電壓，電壓表V2測R2兩端電壓；閉合開關，滑動變阻器R的滑片置于某一位置A時，電壓表V1的示數為14V，V2的示數為2V，根據串聯電路電流特點結合歐姆定律可知，電路中的電流為：
I＝I2＝＝＝0.2A；
（2）R1兩端電壓為：
UR1＝I2R1＝0.2A×20Ω＝4V，
則電源電壓為：
U＝UR1+U1＝4V+14V＝18V；
（3）當電壓表V1滿偏時，即U1'＝15V，滑動變阻器R接入電路的阻值最大，根據串聯電路電壓規律可知，R1兩端電壓為UR1'＝U﹣U1'＝18V﹣15V＝3V，
此時電路中的電流為：
I'＝＝＝A，
R2兩端電壓為：
U2'＝I'R2＝A×10Ω＝1.5V，
滑動變阻器R兩端電壓為：
UR＝U1'﹣U2'＝15V﹣1.5V＝13.5V，
則滑動變阻器R接入電路的最大阻值為：
RR大＝＝＝90Ω；
當電壓表V2滿偏時，即U2''＝3V，滑動變阻器R接入電路的阻值最?。?br>此時電路中的電流為：
I''＝＝＝0.3A，
電路的總電阻為：
R總＝＝＝60Ω，
則滑動變阻器R接入電路的最小阻值為：
RR?。絉總﹣R1﹣R2＝60Ω﹣20Ω﹣10Ω＝30Ω，
故R在替換前的阻值變化范圍為30～90Ω；
用最大阻值為50Ω的滑動變阻器R0替換電阻R1，要使電路總功率最大，即電路中的電流最大，當電壓表V2滿偏時，電路中的電流最大，此時電路中的電流為I''＝0.3A，電路的總電阻為R總＝60Ω；
根據電阻的串聯可知，
R0+R2+R＝60Ω，即R0+R＝60Ω﹣R2＝60Ω﹣10Ω＝50Ω，
因R僅可以在替換前的范圍內變化，
當R＝30Ω時，R0＝20Ω；
當電壓表V1滿偏時，根據串聯分壓原理可知，
＝，
帶入數據＝，即5R0﹣R＝10Ω，
因R0+R＝50Ω，解得R0＝10Ω，
故R0接入電路的阻值范圍為10～20Ω。
答：（1）滑片置于A時，電路中的電流為0.2A；
（2）電源電壓為18V；
（3）R0接入電路的阻值范圍為10～20Ω。選項
勞動項目
科學知識
A
移動重物時在下面墊圓木
用滾動代替滑動可以減小摩擦
B
煮沸自來水
煮沸可殺菌消毒，降低水的硬度
C
用硝酸銨和水自制冷敷袋
硝酸銨在溶于水的過程中吸收熱量
D
自制氣壓計
流體中，流速越大的位置壓強越小
型號
額定電壓
220V
額定容量
80L
額定頻率
50Hz
額定最高溫度
75℃
額定功率
3000W
防水等級
IP×4
額定內壓
0.8MPa
出廠編號
實驗次數
動力F1/N
動力臂l1/m
阻力F2/N
阻力臂l2/m
1
0.5
0.2
1.0
0.1
2
1.0
0.15
1.5
0.1
3
0.1
3.0
2.0
0.15
4
2.0
0.15
1.5
0.2
…
數據序號
電流/A
Uab/V
Ubc/V
Ucd/V
Uac/V
Ubd/V
Uad/V
1
0.20
1.0
2.5
1.0
3.5
3.5
4.5
2
0.24
①
1.5
1.2
②
2.7
4.5
3
0.30
2.5
0.5
③
3.0
2.0
4.5
…
