人教版初中物理九年級全冊 第十九章 《生活用電》單元測試卷【原卷版】+【解析版】

這是一份人教版初中物理九年級全冊 第十九章 《生活用電》單元測試卷【原卷版】+【解析版】，文件包含人教版九年級全冊第十九章《生活用電》單元測試原卷版docx、人教版九年級全冊第十九章《生活用電》單元測試解析版docx等2份試卷配套教學資源，其中試卷共25頁， 歡迎下載使用。
（滿分：100分 時間：90分鐘）
一、單項選擇題（3分×12=36分）

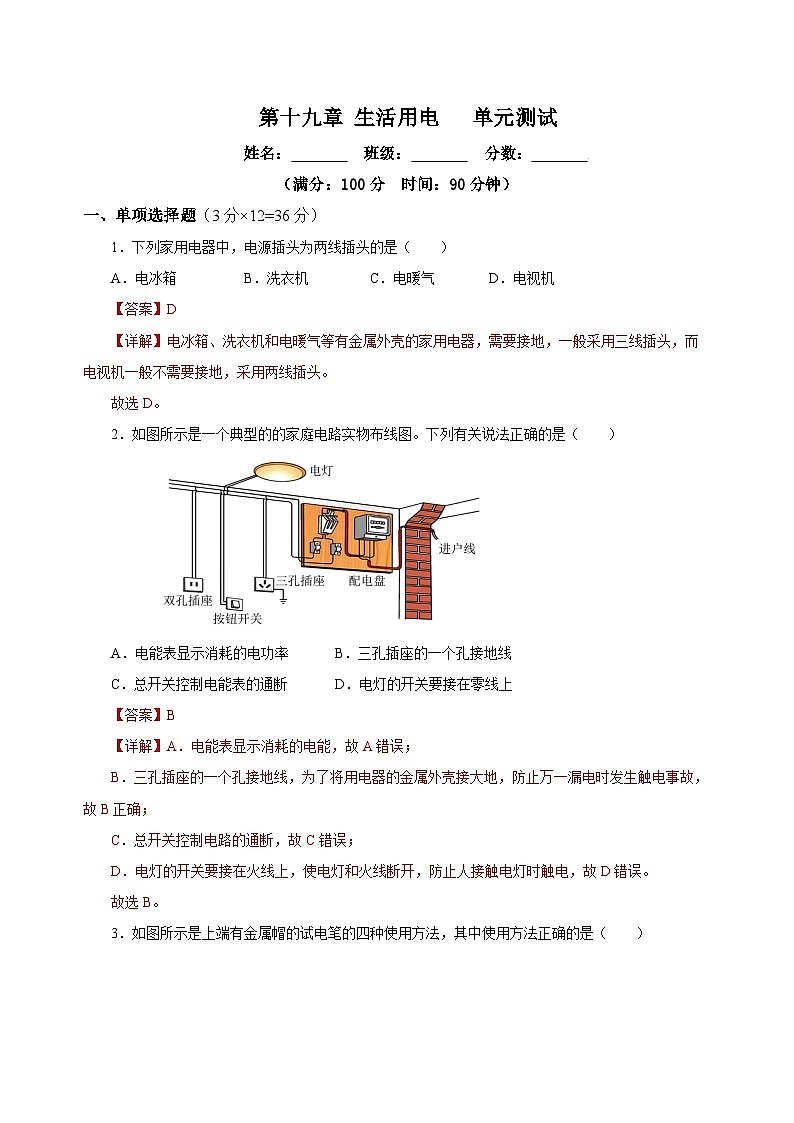

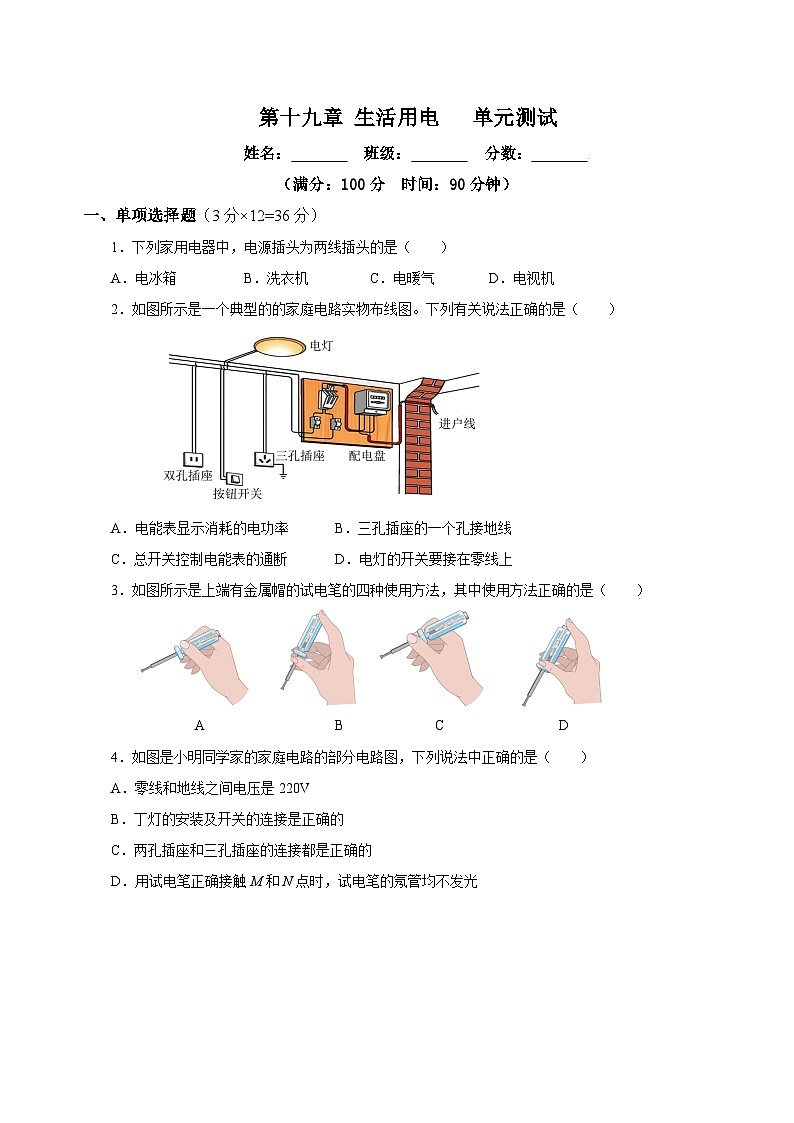

1．下列家用電器中，電源插頭為兩線插頭的是（ ）
A．電冰箱 B．洗衣機 C．電暖氣 D．電視機
2．如圖所示是一個典型的的家庭電路實物布線圖。下列有關說法正確的是（ ）

A．電能表顯示消耗的電功率 B．三孔插座的一個孔接地線
C．總開關控制電能表的通斷 D．電燈的開關要接在零線上

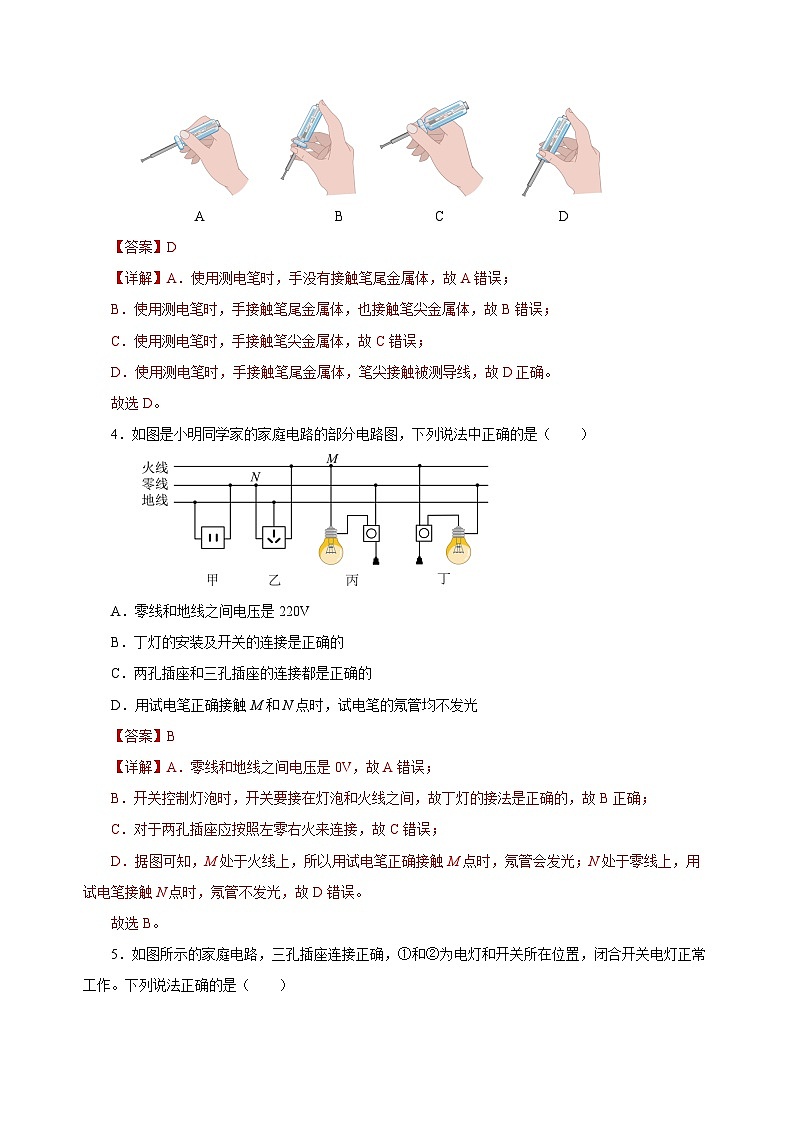

3．如圖所示是上端有金屬帽的試電筆的四種使用方法，其中使用方法正確的是（ ）

A B C D

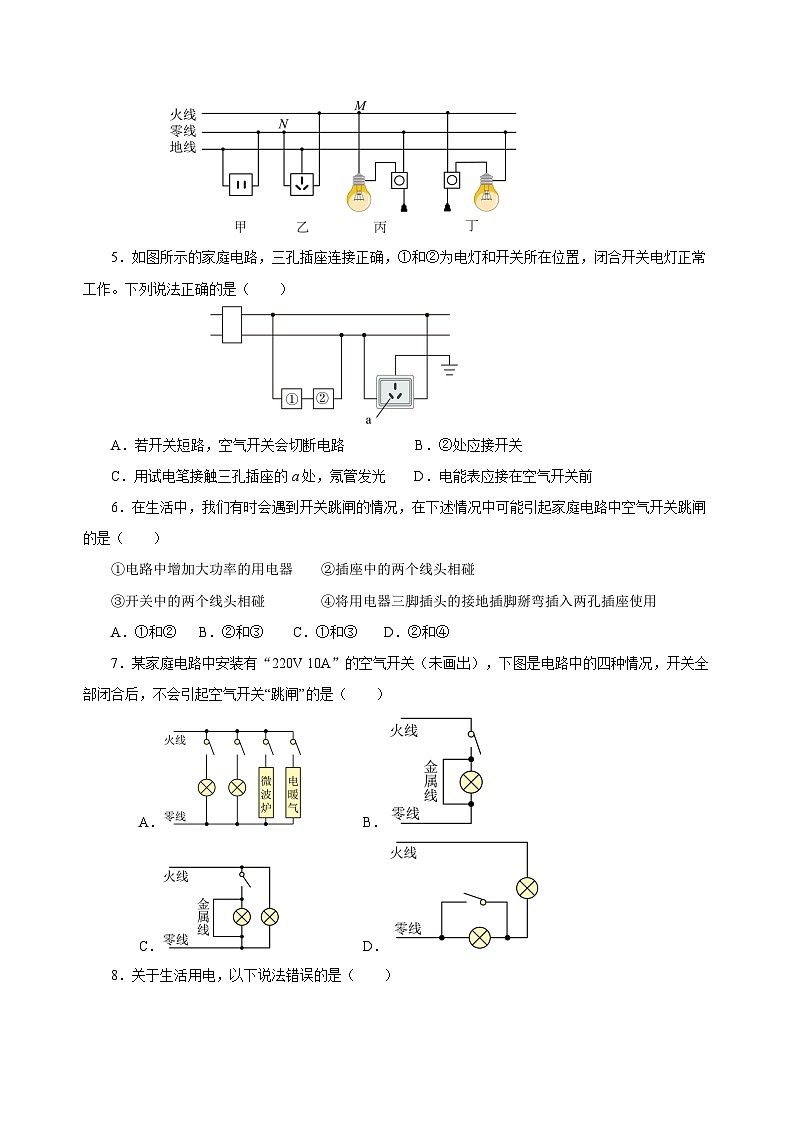

4．如圖是小明同學家的家庭電路的部分電路圖，下列說法中正確的是（ ）
A．零線和地線之間電壓是220V
B．丁燈的安裝及開關的連接是正確的
C．兩孔插座和三孔插座的連接都是正確的
D．用試電筆正確接觸M和N點時，試電筆的氖管均不發光

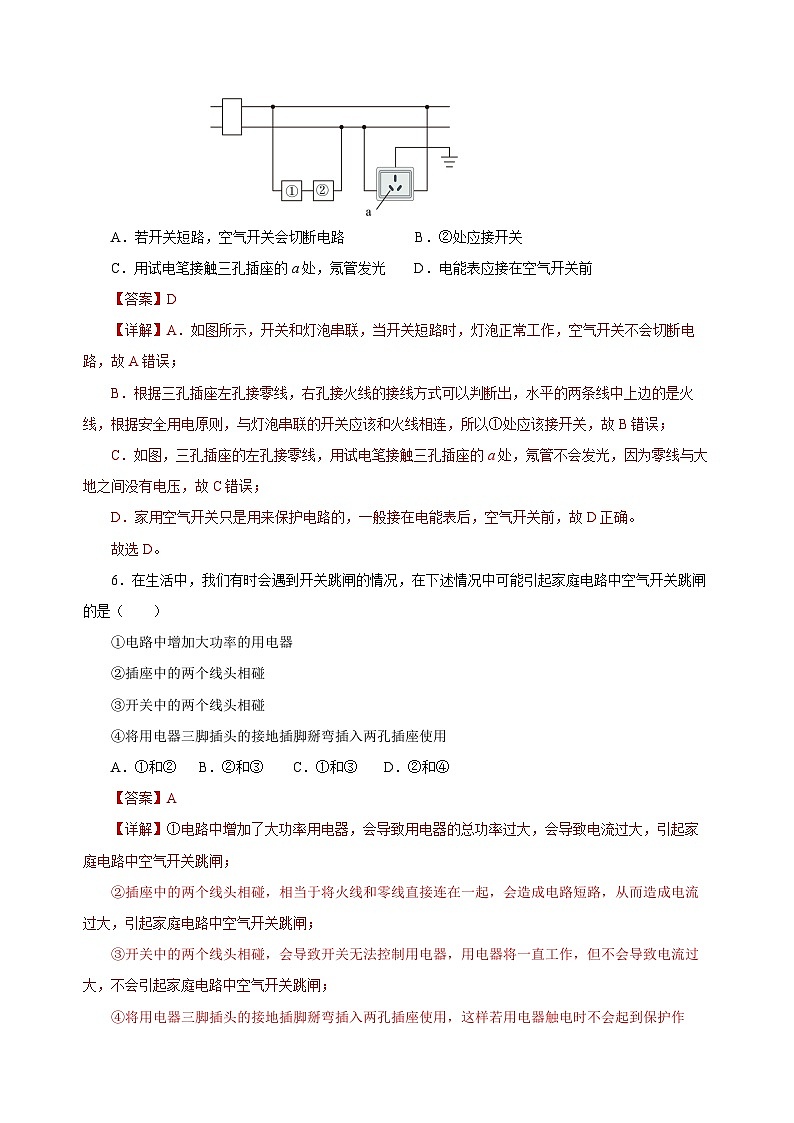

5．如圖所示的家庭電路，三孔插座連接正確，①和②為電燈和開關所在位置，閉合開關電燈正常工作。下列說法正確的是（ ）

A．若開關短路，空氣開關會切斷電路 B．②處應接開關
C．用試電筆接觸三孔插座的a處，氖管發光 D．電能表應接在空氣開關前
6．在生活中，我們有時會遇到開關跳閘的情況，在下述情況中可能引起家庭電路中空氣開關跳閘的是（ ）
①電路中增加大功率的用電器 ②插座中的兩個線頭相碰
③開關中的兩個線頭相碰 ④將用電器三腳插頭的接地插腳掰彎插入兩孔插座使用
A．①和② B．②和③ C．①和③ D．②和④
7．某家庭電路中安裝有“220V 10A”的空氣開關（未畫出），下圖是電路中的四種情況，開關全部閉合后，不會引起空氣開關“跳閘”的是（ ）
A． B．
C． D．

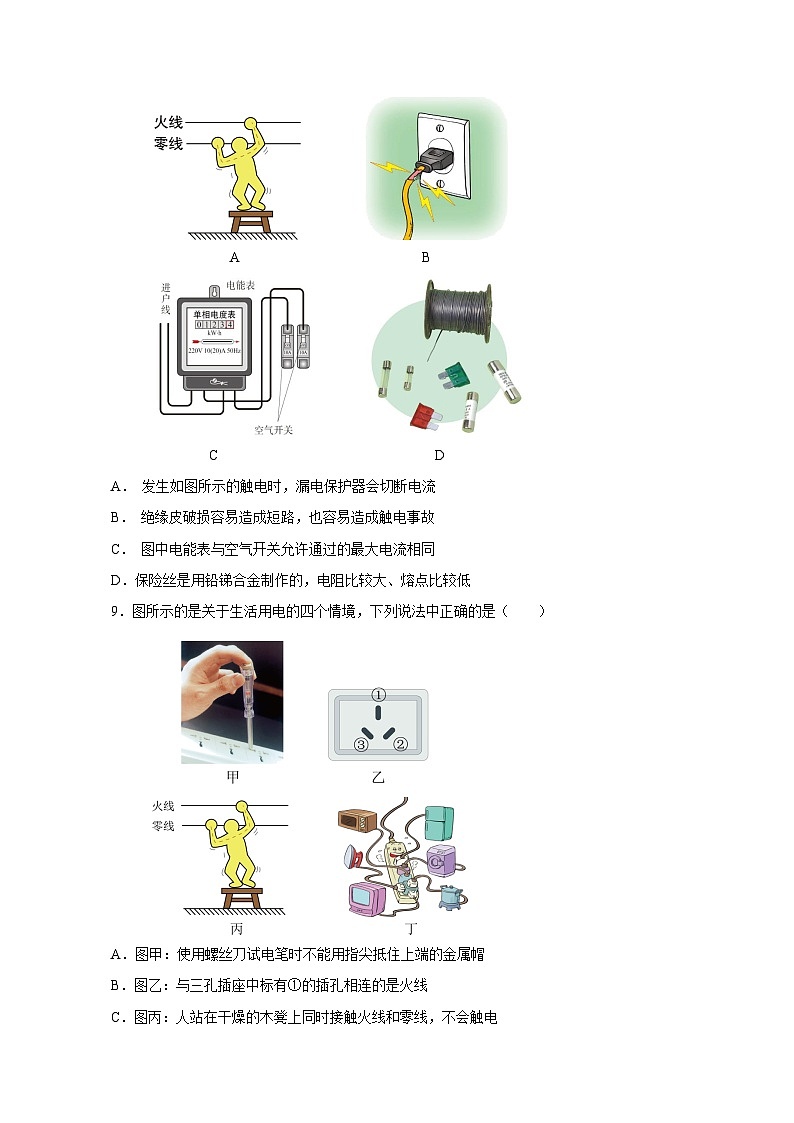

8．關于生活用電，以下說法錯誤的是（ ）

A B

C D
A． 發生如圖所示的觸電時，漏電保護器會切斷電流
B． 絕緣皮破損容易造成短路，也容易造成觸電事故
C． 圖中電能表與空氣開關允許通過的最大電流相同
D．保險絲是用鉛銻合金制作的，電阻比較大、熔點比較低
9．圖所示的是關于生活用電的四個情境，下列說法中正確的是（ ）

A．圖甲：使用螺絲刀試電筆時不能用指尖抵住上端的金屬帽
B．圖乙：與三孔插座中標有①的插孔相連的是火線
C．圖丙：人站在干燥的木凳上同時接觸火線和零線，不會觸電
D．圖?。河秒娖鞯目偣β蔬^大，容易發生火災
10．某電能表標有“220V 10（20A）”的字樣。家中正在使用著一臺1000W的空調、兩盞22W的節能燈。此時需要再用一個18W的臺燈，可每當臺燈的插頭插進插座時，臺燈不亮，空氣開關就“跳閘”，發生這種現象的原因可能是（ ）
A．節能燈斷路 B．用電器總功率過大
C．插頭或臺燈短路 D．空調的額定功率突然增大
11．安全起見，常把一些用電器的金屬外殼接地，而小妍爸爸誤將三孔插座的接地孔接在零線上（如圖所示），現有一只電茶壺接在圖中三孔插座上，一個人的手剛好碰到電茶壺的金屬外殼，如果突然遇到下列情況，可能會造成此人觸電的是（ ）
A．當開關S斷開時
B．當開關S閉合時
C．當開關S閉合，零線保險絲斷了時
D．當火線與電茶壺金屬外殼相碰、火線上的保險絲熔斷時
12．空氣開關的作用是當電路中的實際電流超過電路允許的最大工作電流時，自動“跳閘”，切斷電源保護用電器．小李家的自動空氣開關經常“跳閘”，造成這一現象的可能原因是（ ）
A．電壓太低 B．同時用了太多用電器
C．某條線路開路 D．用電器金屬外殼沒有接地
二、填空題（每空1分，共計25分）
13．關于家庭電路，請回答下列問題。
（1）我國家庭電路正常工作的電壓是 V；電燈、電飯煲、空調等各種用電器之間的連接方式是 。
（2）電燈與插座都是 聯的，開關串接在 （選填“火線”“零線”或“地線”）和用電器之間；
（3）若新增加功率較大的電器，要安裝供電的插座，在粗細相同的備用導線中，應選用 （選填“鋁”“鐵”或“銅”）芯導線，因為在通過相同電流時，相同時間內該導線發熱較少。
14．如圖所示為三腳插頭和三孔插座的使用示意圖，使用三腳插頭和三孔插座的作用是防止
。三腳插頭中較長的腳與空調的 相連，為了防止觸電，必須把用電器的開關連接在 線上；當發現家用電器或電線失火時，必須先 ，然后再救火。

15．今天我們生活越來越離不開電，用電安全也引起我們高度重視，下列四種情況人相對安全的是 ；（請同學們千萬不要嘗試做該實驗）。當發現有人觸電時，我們應立即 。
A．迅速把他拉開，使他脫離電源
B．迅速用手拉開電線
C．立即切斷電源或用絕緣體將電線挑開
D．迅速用小刀割斷電線
16．如圖所示是安裝了空氣開關和漏電保護器的住宅內配電系統，它們都是安全用電的小衛士。用測電筆辨別火線和零線時，測電筆與人體之間的連接方式是 聯；當家庭電路中用電器的總功率過大或發生 時，空氣開關會自動斷開，對用電器起到保護作用；當站在地上的人使用插座時，不小心接觸了火線， 會迅速切斷電路，對人體起到保護作用。

17．在家庭電路中：保險絲的主要成分是 （選填“鉛銻合金”或“鎳鉻合金”）；電能表的銘牌上標注有“***rves/（kW?h）”的字樣，其中“***”的數據看不清楚，于是在電路中僅接通額定功率為1kW的電水壺，正常工作4min后發現電能表轉盤轉動160轉，則帶“***”部分數據應該為 。
18．（1）在家庭電路中，為了防止觸電，必須把用電器的開關裝在 （選填“火”、“零”或“地”）線與用電器之間，同時使用過多的大功率用電器往往會引起空氣開關“跳閘”，其原因是 ；
（2）安裝額定功率為1500W的電熱水器時，需加裝一個開關便于控制熱水器的工作?，F(xiàn)有兩種開關S1（250V，6A）、S2（250V，16A），為了安全和實用。應選用開關 （填“S1”或“S2”）和圖1中 （填“甲”或“乙”）插座；
（3）家庭電路用電器漏電時，通過火線與零線的電流不相等，漏電保護器中檢測裝置（在圖中虛線框內，未畫出）檢測到這一差異后，便切斷電源，起到保護作用。漏電保護器中另有實驗電路，由開關S與電阻R組成，如圖2，電路正常時用電器兩端的電壓為 V，當開關S （填“斷開”或“閉合”）時就能模擬用電器漏電，此時通過A、B兩處的電流IA IB（填“>”“=”或“
