人教版 (2019)必修 第三冊2 閉合電路的歐姆定律精品ppt課件

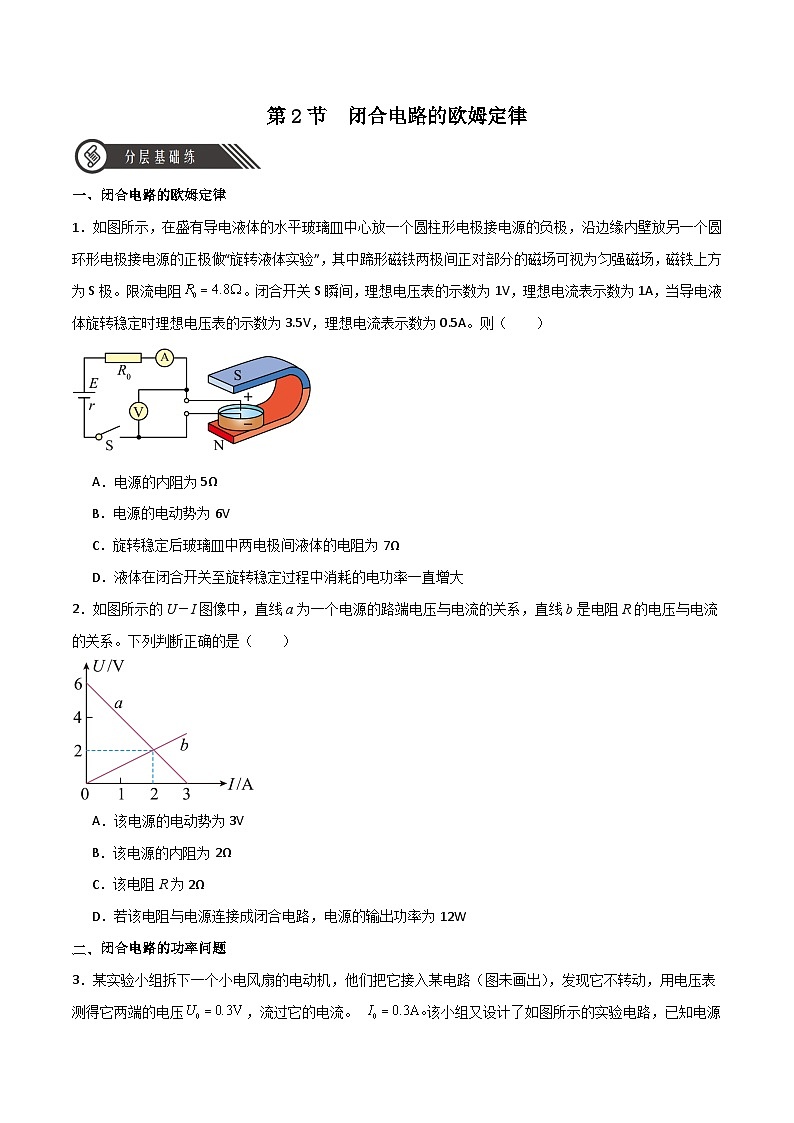

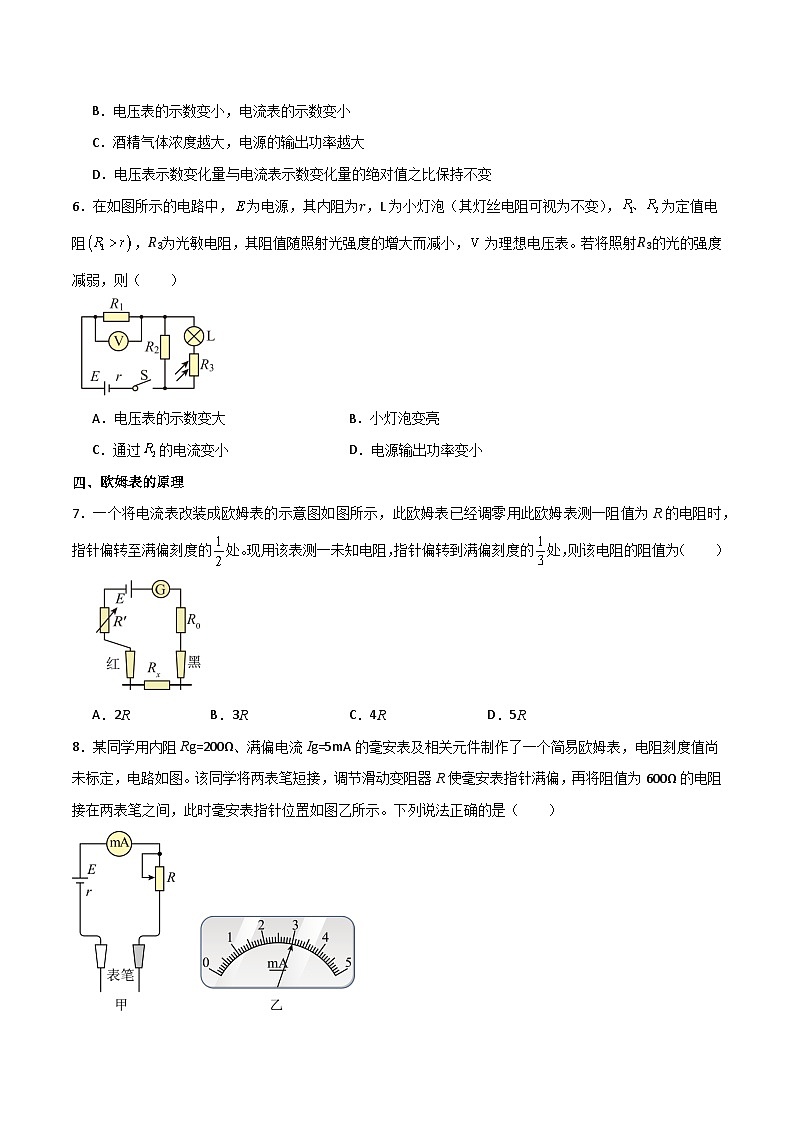

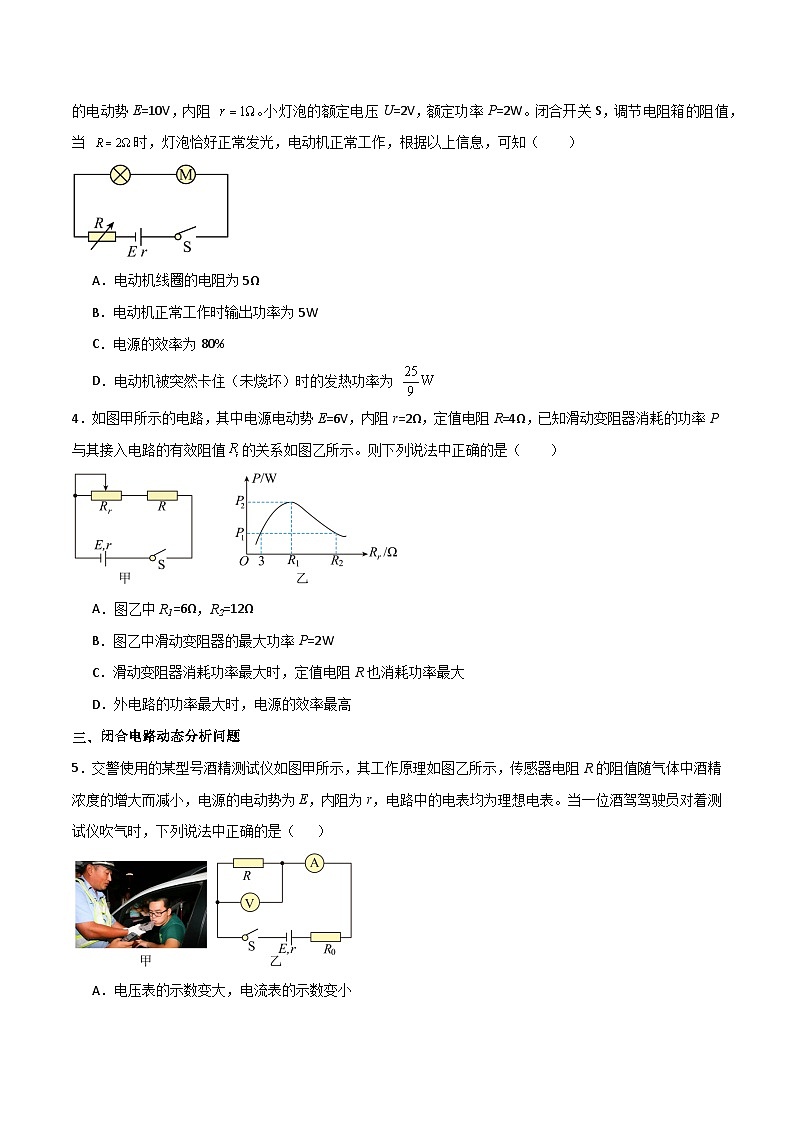

這是一份人教版 (2019)必修 第三冊2 閉合電路的歐姆定律精品ppt課件，文件包含122閉合電路的歐姆定律同步課件pptx、122閉合電路的歐姆定律同步作業原卷版docx、122閉合電路的歐姆定律同步作業解析版docx等3份課件配套教學資源，其中PPT共36頁， 歡迎下載使用。

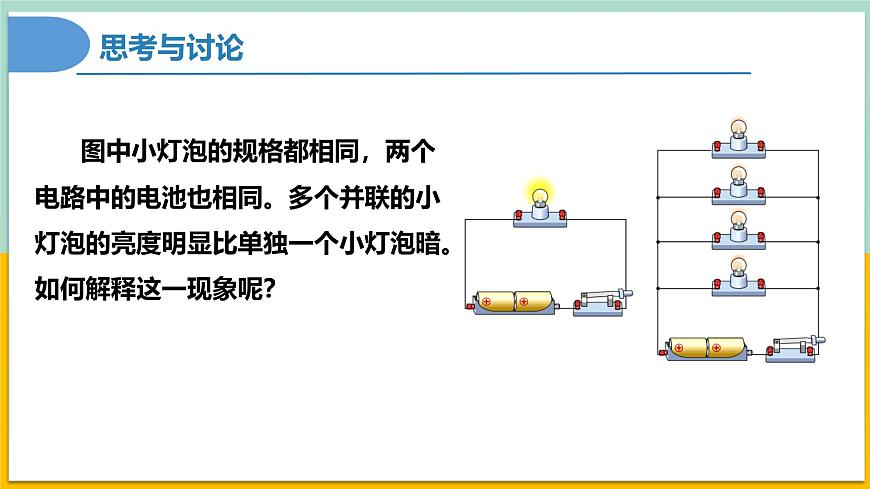

圖中小燈泡的規格都相同，兩個電路中的電池也相同。多個并聯的小燈泡的亮度明顯比單獨一個小燈泡暗。如何解釋這一現象呢？

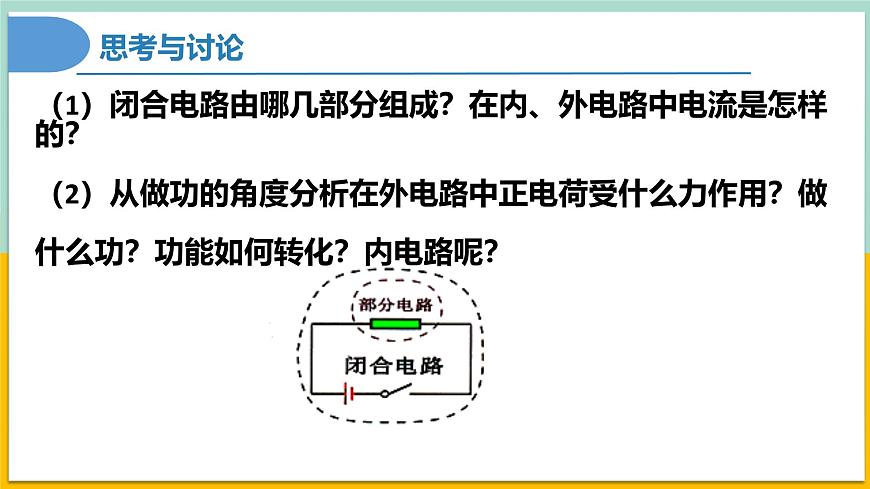

（1）閉合電路由哪幾部分組成？在內、外電路中電流是怎樣的？（2）從做功的角度分析在外電路中正電荷受什么力作用？做什么功？功能如何轉化？?jī)?nèi)電路呢？

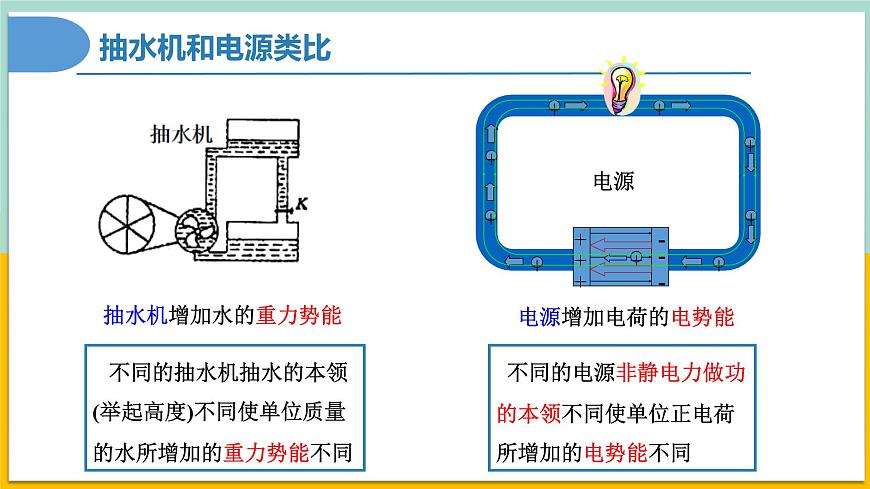

抽水機增加水的重力勢能
不同的抽水機抽水的本領(舉起高度)不同使單位質量的水所增加的重力勢能不同
不同的電源非靜電力做功的本領不同使單位正電荷所增加的電勢能不同

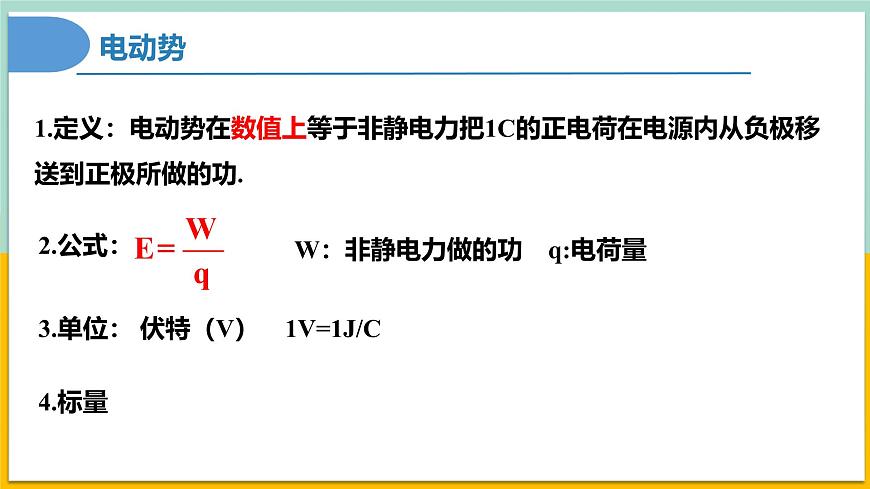

1.定義：電動勢在數值上等于非靜電力把1C的正電荷在電源內從負極移送到正極所做的功.
3.單位： 伏特（V） 1V=1J/C
W：非靜電力做的功 q:電荷量
6.特點：由電源中非靜電力的特性決定，跟電源的體積無關, 跟電源外部電路無關。
5.物理意義：反映電源把其他形式的能轉化為電能本領的大小。
閉合電路歐姆定律及能量分析
1.部分電路歐姆定律的內容是什么？2.閉合電路中的電流I與哪些因素有關呢？設電源電動勢為E，內阻為r，外電路電阻為R，閉合電路的電流為I，①寫出在t時間內，外電路中消耗的電能Q外的表達式？ ②寫出在t時間內，內電路中消耗的電能Q內的表達式？ ③寫出在t時間內，電源中非靜電力做的功W的表達式？根據能量守恒定律它們之間有什么關系？
結論：根據能量守恒定律，非靜電力做的功應該等于內外電路中電能轉化為其他形式的能的總和。
EIt=I2Rt+I2rt
閉合電路中的電流跟電源的電動勢成正比，跟內、外電路的電阻之和成反比，叫做閉合電路歐姆定律。
外電路是純電阻的電路.
(3) 適用于純電阻電路。
E=U外+U內 = U外+Ir 適用于任何電路。
1.當R外增大時， U外也隨之增大
2.當外電路斷開時, R外=∞, U外=E
討論：在電源末接入電路的情況下，用電壓表直接測量電池兩極所得到的數值，近似等于電源電動勢的大小
4.路端電壓隨電流變化的U-I圖像
①圖線與縱坐標交點表示電路斷開情況，交點的縱坐標為電源電動勢E.②圖線與橫坐標交點表示外電路短路情況，交點橫坐標為短路電流I短=E/r.③圖線斜率值(tan?)表示電源的內電阻r=△U/△I.
U = E-Ir 知:U是I 的一次函數
電源的三個功率以及關系
1.電源的總功率P總=IE
2.內耗功率：P內=I2r
3.輸出功率：P出=P- P內=IE- I2r=I U外= I2 R外
當外電阻為純電阻電路時
6.閉合電路的U-I圖象
1）右圖中a為閉合電路的U-I圖象；b為部分電路(外電阻)的U-I圖象。
2）兩者的交點坐標表示該電阻接入電路時的路端電壓與電流。
3）a的斜率的絕對值表示電源內阻的大小、b的斜率的絕對值表示接入電路中外電阻的的大小。
4）圖中虛線矩形的面積表示接入該電阻時的輸出功率。
當兩個斜率相等時（即內、外電阻相等）圖中矩形面積最大，即輸出功率最大。
2.設計出改裝的原理圖
1.利用電流表測量電阻的原理是什么？
3.歐姆表盤的刻度是均勻的嗎？
由于I和Rx是非線性關系，所以刻度不均勻，由于是減函數，所以刻度方向與電流檔相反。
4.黑表筆接內部電源正極，紅表筆接內部電源負極
(1) 零刻度在右邊，左邊為無限大。
(2)刻度不均勻,左密右疏。
(3) 中間刻度比較均勻，故當指針指在表盤中間刻度附近時，測量結果比較準確。
6.多用電表的內部結構

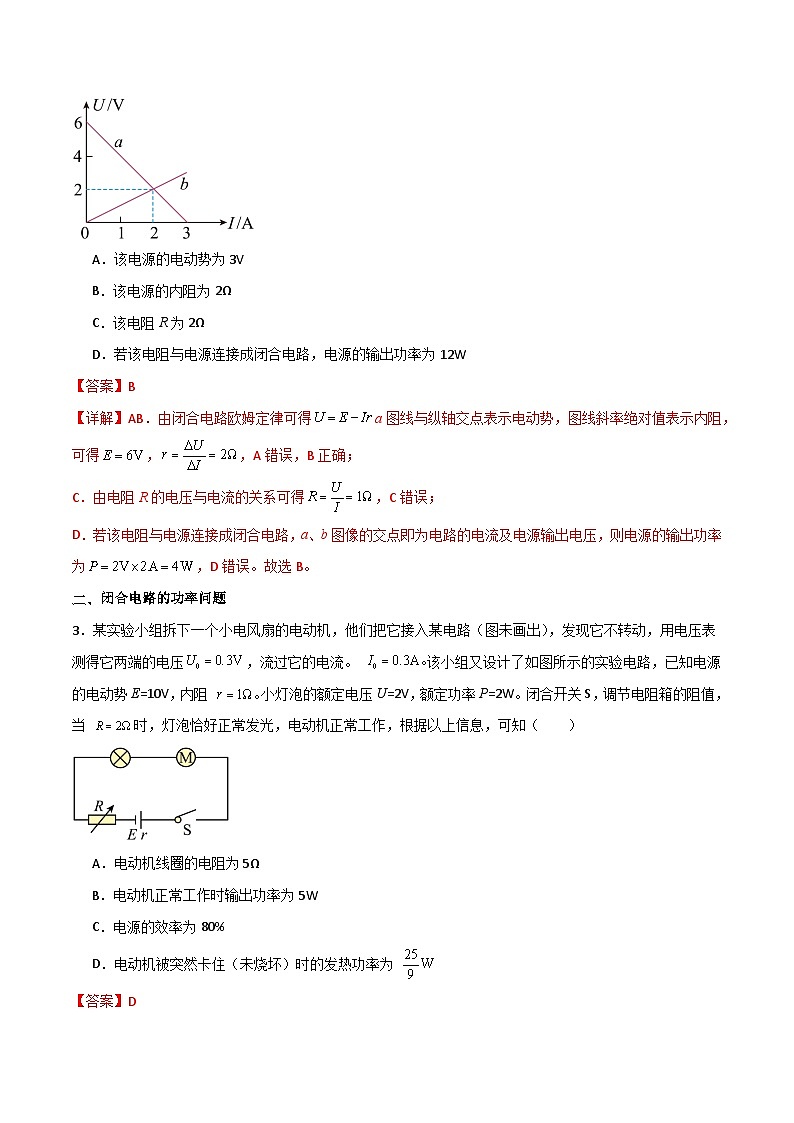

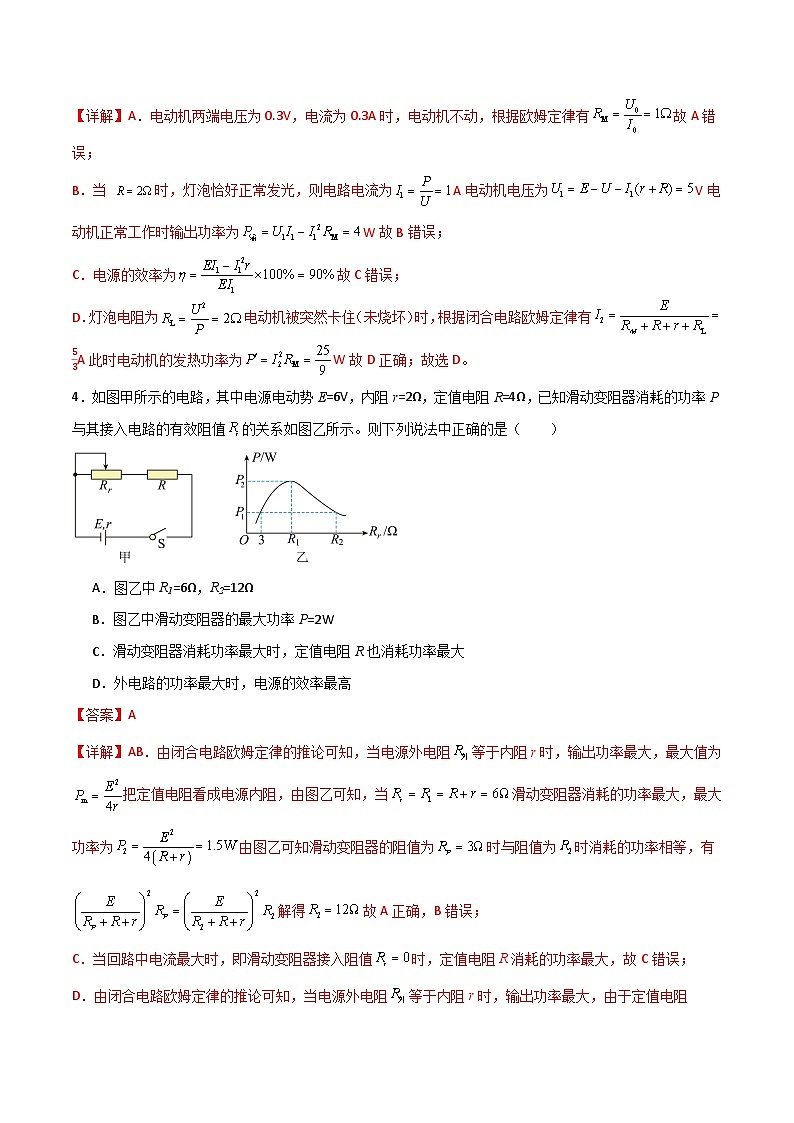

1．關于電動勢，下列說法中正確的是（???? ）A．電源單位時間向外提供的電能越多，表明電動勢越大B．電動勢大，說明單位電荷在電路中流動時，電源對外提供的電能本領大C．一個電動勢為1.5V的電池接入電路時，若有1C的電荷量通過電路，就有1.5J的化學能轉變成電能D．電源內部，電流由負極流向正極，表明內部由負極到正極，電勢降低
2．如圖所示，是電源在閉合電路中的U-I圖像，則下列說法正確的是（　　）??A．電源的電動勢為2.0VB．電源的內阻為4ΩC．電流為0.5A時的外電阻是0D．電源的短路電流為0.5A
3．如圖所示，R1為定值電阻，R2為可變電阻，E為電源電動勢，r為電源內電阻，以下說法中正確的是（　　）A．當R2=R1+r時，R2獲得最大功率B．當R1=R2+r時，R1獲得最大功率C．當R2=r時，R1獲得最大功率D．當R2=0時，電源的輸出功率最大
【答案】A【詳解】A．在討論R2的電功率時，可將R1視為電源內阻的一部分，即將原電路等效為外電阻R2與電動勢為E、內阻為R1＋r的電源（等效電源）連成的閉合電路，如圖所示，R2的電功率是等效電源的輸出功率，顯然當R2＝R1＋r時，R2獲得的電功率最大，故A正確；BC．討論R1的電功率時，由于R1為定值，根據P＝I2R可知電路中電流越大，R1上的電功率就越大，即P1＝I2R1所以，當R2＝0時，R1獲得的電功率最大，故BC錯誤；D．討論電源的輸出功率時，R1＋R2為外電阻，內電阻r恒定，由于題目沒有給出R1和r的具體數值，所以當R2＝0時，電源的輸出功率不一定最大，故D錯誤。故選A。
4．如圖所示，L1、L2、L3為三個相同的燈泡且電阻恒定，在變阻器R的滑片P向上移動過程中，下列正確的是（ ???）A．電源總功率變小B．L1中電流變化量小于L2中電流變化量C．L1變暗，L2變亮，L3變暗D．L1變亮，L2變暗，L3變亮
