物理人教版 (2019)第十章 靜電場中的能量3 電勢差與電場強度的關系優秀ppt課件

這是一份物理人教版 (2019)第十章 靜電場中的能量3 電勢差與電場強度的關系優秀ppt課件，文件包含103電勢差與電場強度的關系同步課件pptx、103電勢差與電場強度的關系同步作業原卷版docx、103電勢差與電場強度的關系同步作業解析版docx等3份課件配套教學資源，其中PPT共30頁， 歡迎下載使用。

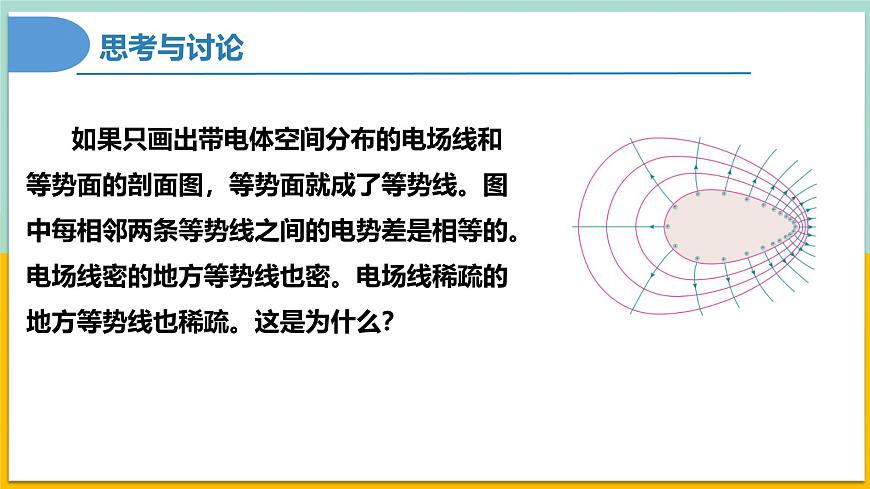

如果只畫出帶電體空間分布的電場線和等勢面的剖面圖，等勢面就成了等勢線。圖中每相鄰兩條等勢線之間的電勢差是相等的。電場線密的地方等勢線也密。電場線稀疏的地方等勢線也稀疏。這是為什么？
電勢差與電場強度的關系

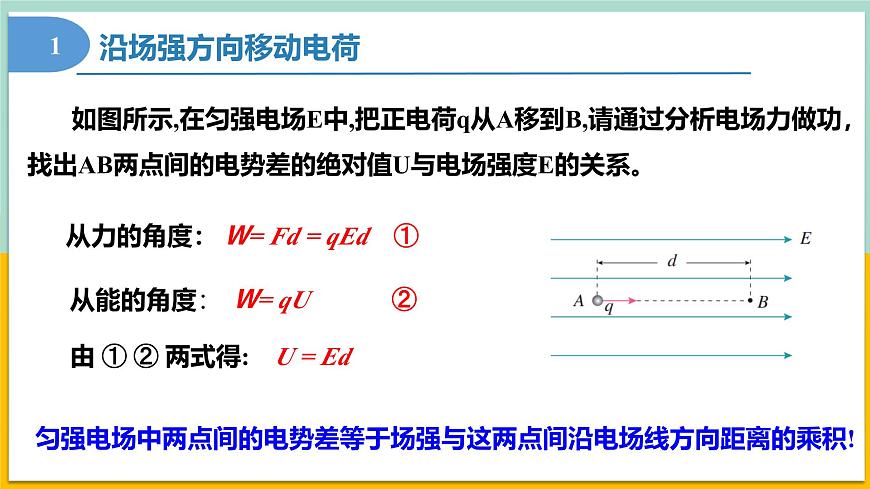

如圖所示,在勻強電場E中,把正電荷q從A移到B,請通過分析電場力做功，找出AB兩點間的電勢差的絕對值U與電場強度E的關系。
Ｗ= Fd = qEd ①
Ｗ= qU ②
由 ① ② 兩式得: U = Ed 　
勻強電場中兩點間的電勢差等于場強與這兩點間沿電場線方向距離的乘積!

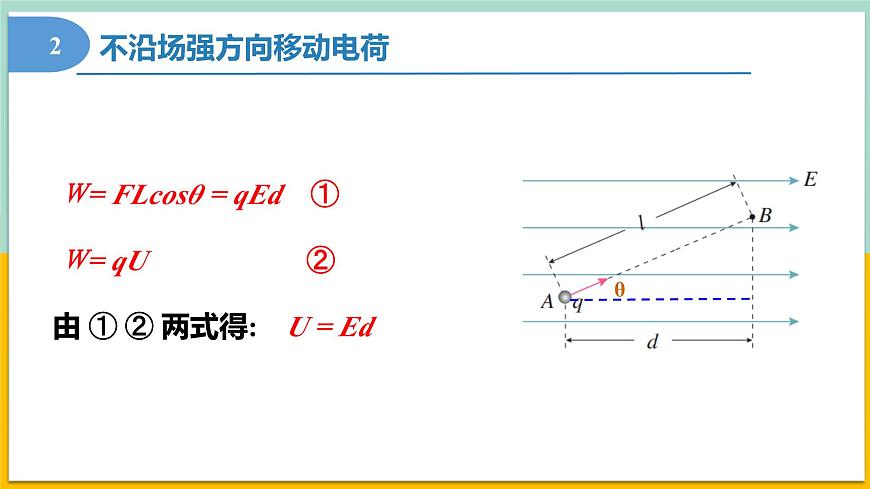

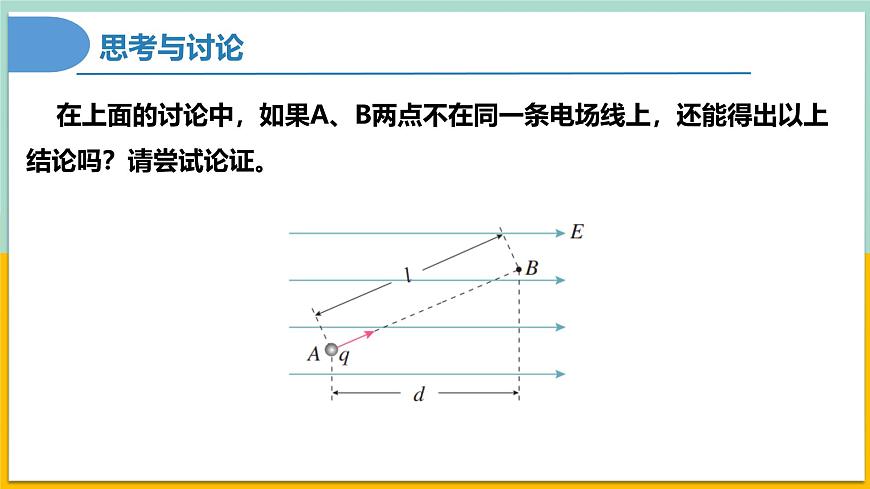

在上面的討論中，如果A、B兩點不在同一條電場線上，還能得出以上結論嗎？請嘗試論證。
Ｗ= FLcsθ = qEd ①
Ｗ= qU ②
(1)勻強電場中兩點間的電勢差的絕對值等于場強與這兩點間沿電場力方向距離的乘積。
(3)d：沿場強方向的距離 。若電場中兩點不沿電場線，d取值應為在電場方向的投影，或等勢面間的距離。
(4)只適用于勻強電場
對于非勻強電場，如何判斷UAB、UBC的大小關系？
電場強度E的另一種表達式
(2)單位： 1 V/m=1 N/C
(3)上式不是U=Ed簡單的變形，這一變形有豐富的物理內涵。物理意義是在勻強電場中，電場強度的大小等于兩點之間的電勢差與兩點沿電場強度方向的距離之比。也就是說，電場強度在數值上等于沿電場方向單位距離上降低的電勢。
(1)沿AB、 AC 兩個方向，哪個電勢降落的快？
(2)為什么等差等勢面越密電場強度越大？
場強E的方向是電勢降落最快的方向。
是電場強度大小的定義式
是真空中點電荷場強的決定式
是勻強電場中場強的計算式
在真空中,場電荷Q是點電荷
1.如圖，在勻強電場中，AB=BC=CD,試判斷UAB、UBC、UCD的大小關系。
結論1：在勻強電場中，同一直線上相同間距的兩點間的電勢差相等。
2.如圖，在勻強電場中AB與CD平行且相等，試判斷UAB、UCD的大小關系。
結論2：在勻強電場中，相互平行的相等的線段兩端點電勢差相等．
2．如圖所示，M、N為兩個帶有等量異種電荷的平行金屬板，兩板間電場強度E=1×104V/m，方向向下。M板和N板相距10cm，電場中A點距N板為3cm，B點距M板為2cm。下列說法正確的是（　　）A．A、B間的電勢差UAB=500VB．讓M板接地，則B點的電勢φB=300VC．讓N板接地，則A點的電勢φA=300VD．一電子從A到B靜電力做功小于電子從A到C點再到B靜電力做的功
D．電場力做功與路徑無關，所以一電子從A到B靜電力做功等于電子從A到C點再到B靜電力做的功，故D錯誤。故選C。
3．某靜電場中，其一條電場線恰好與x軸重合，其電勢φ隨位置坐標x變化的關系如圖所示，一個質子沿x軸正方向運動，途中經過間距相等的A、B、C三點，三點的坐標位置分別為xA，xB，xC。若該質子只受電場力作用，則（　?。〢．A點的電場強度大于B點的電場強度B．質子經過A點的速率大于經過B點的速率C．C、B兩點電勢差UCB等于B、A兩點電勢差UBAD．質子在A點所具有的電勢能大于質子在B點所具有的電勢能
【答案】B【詳解】A．根據φ-x圖像中斜率表示電場強度，由圖可知，A點的電場強度小于B點的電場強度，故A錯誤；BD．由圖可知，從A到C電勢升高，則電場方向沿x軸負方向，質子沿x軸正方向運動，電場力做負功，質子的動能減小，電勢能增加，則質子經過A點的速率大于經過B點的速率，在A點所具有的電勢能小于在B點所具有的電勢能，故B正確，D錯誤；C．根據φ-x圖像中斜率表示電場強度，由圖可知，B、A兩點間的平均電場強度小于C、B兩點間的平均電場強度，由U=Ed可知，C、B兩點電勢差UCB大于B、A兩點電勢差UBA，故C錯誤。故選B。
4．在空間中存在著沿x軸的靜電場，其電場強度E隨位置坐標x變化規律如圖所示，A、B、C為x軸上的點，取x軸正方向?yàn)殡妶鰪?qiáng)度的正方向。下列說法中正確的是（　?。〢．AC段中B點的電勢最低B．一帶負電的粒子從A點運動到B點電勢能減少C．UAB>UBCD．一正電荷僅在電場力作用下從A點運動到C點動能先減小后增大
【答案】C【詳解】A．從A點到C點，電場強度的方向沿x軸正方向，電場強度的方向不變，沿電場線電勢降低，故AC段中C點的電勢最低，故A錯誤；B．因?yàn)殡妶龇较蜓豿軸正方向，一帶負電的粒子從A點運動到B點，電場力對粒子做負功，則帶電粒子的電勢能增加，故B錯誤；
D．因?yàn)殡妶龇较蜓豿軸正方向，一正電荷僅在電場力作用下從A點運動到C點，電場力對電荷做正功，則電荷的動能增加，故D錯誤。故選C。
