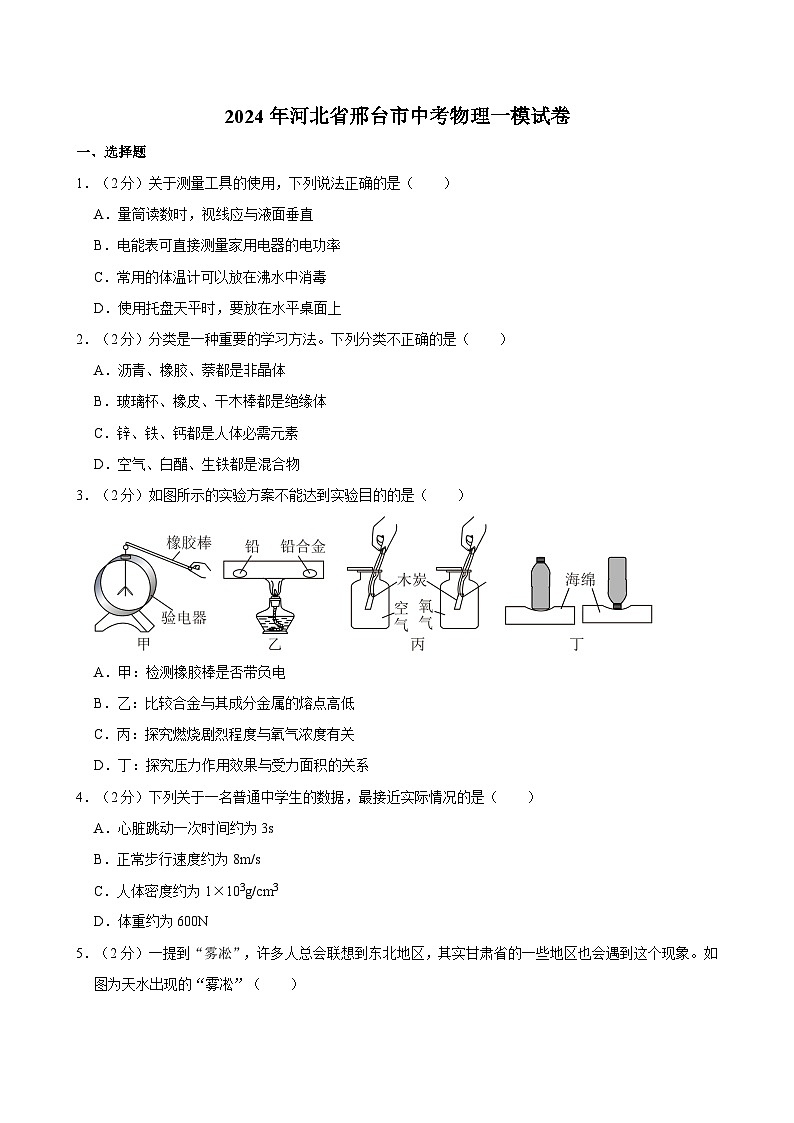

2024年河北省邢臺市中考物理一模試卷

這是一份2024年河北省邢臺市中考物理一模試卷，共21頁。試卷主要包含了選擇題，填空及簡答題，實驗探究題，計算應用題等內容，歡迎下載使用。
1．（2分）關于測量工具的使用，下列說法正確的是（ ）
A．量筒讀數時，視線應與液面垂直
B．電能表可直接測量家用電器的電功率
C．常用的體溫計可以放在沸水中消毒
D．使用托盤天平時，要放在水平桌面上
2．（2分）分類是一種重要的學習方法。下列分類不正確的是（ ）
A．瀝青、橡膠、萘都是非晶體
B．玻璃杯、橡皮、干木棒都是絕緣體
C．鋅、鐵、鈣都是人體必需元素
D．空氣、白醋、生鐵都是混合物
3．（2分）如圖所示的實驗方案不能達到實驗目的的是（ ）
A．甲：檢測橡膠棒是否帶負電
B．乙：比較合金與其成分金屬的熔點高低
C．丙：探究燃燒劇烈程度與氧氣濃度有關
D．?。禾骄繅毫ψ饔眯Чc受力面積的關系
4．（2分）下列關于一名普通中學生的數據，最接近實際情況的是（ ）
A．心臟跳動一次時間約為3s
B．正常步行速度約為8m/s
C．人體密度約為1×103g/cm3
D．體重約為600N

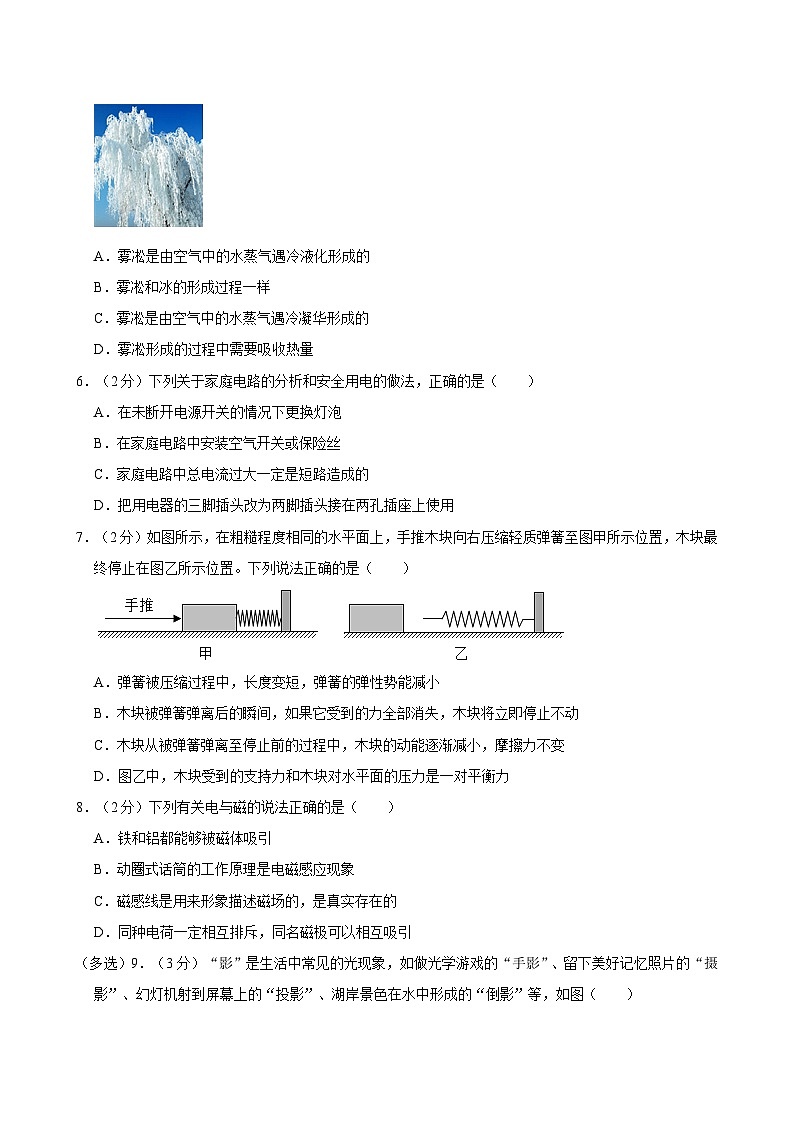

5．（2分）一提到“霧凇”，許多人總會聯想到東北地區，其實甘肅省的一些地區也會遇到這個現象。如圖為天水出現的“霧凇”（ ）
A．霧凇是由空氣中的水蒸氣遇冷液化形成的
B．霧凇和冰的形成過程一樣
C．霧凇是由空氣中的水蒸氣遇冷凝華形成的
D．霧凇形成的過程中需要吸收熱量
6．（2分）下列關于家庭電路的分析和安全用電的做法，正確的是（ ）
A．在未斷開電源開關的情況下更換燈泡
B．在家庭電路中安裝空氣開關或保險絲
C．家庭電路中總電流過大一定是短路造成的
D．把用電器的三腳插頭改為兩腳插頭接在兩孔插座上使用
7．（2分）如圖所示，在粗糙程度相同的水平面上，手推木塊向右壓縮輕質彈簧至圖甲所示位置，木塊最終停止在圖乙所示位置。下列說法正確的是（ ）
A．彈簧被壓縮過程中，長度變短，彈簧的彈性勢能減小
B．木塊被彈簧彈離后的瞬間，如果它受到的力全部消失，木塊將立即停止不動
C．木塊從被彈簧彈離至停止前的過程中，木塊的動能逐漸減小，摩擦力不變
D．圖乙中，木塊受到的支持力和木塊對水平面的壓力是一對平衡力
8．（2分）下列有關電與磁的說法正確的是（ ）
A．鐵和鋁都能夠被磁體吸引
B．動圈式話筒的工作原理是電磁感應現象
C．磁感線是用來形象描述磁場的，是真實存在的
D．同種電荷一定相互排斥，同名磁極可以相互吸引

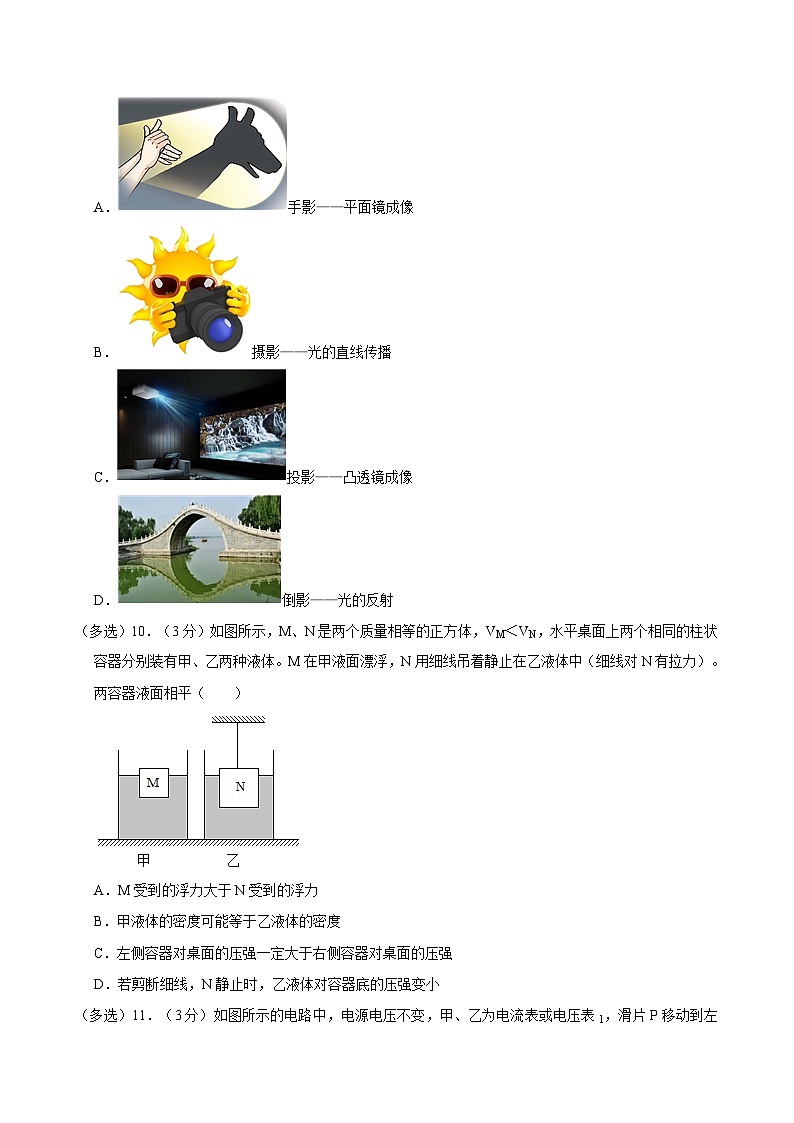

（多選）9．（3分）“影”是生活中常見的光現象，如做光學游戲的“手影”、留下美好記憶照片的“攝影”、幻燈機射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，如圖（ ）
A．手影——平面鏡成像
B．攝影——光的直線傳播
C．投影——凸透鏡成像
D．倒影——光的反射
（多選）10．（3分）如圖所示，M、N是兩個質量相等的正方體，VM＜VN，水平桌面上兩個相同的柱狀容器分別裝有甲、乙兩種液體。M在甲液面漂浮，N用細線吊著靜止在乙液體中（細線對N有拉力）。兩容器液面相平（ ）
A．M受到的浮力大于N受到的浮力
B．甲液體的密度可能等于乙液體的密度
C．左側容器對桌面的壓強一定大于右側容器對桌面的壓強
D．若剪斷細線，N靜止時，乙液體對容器底的壓強變小
（多選）11．（3分）如圖所示的電路中，電源電壓不變，甲、乙為電流表或電壓表1，滑片P移動到左端，電流表A的示數為I1；再閉合S2，電流表A的示數為I2，且I2＞I1。下列說法正確的是（ ）
A．甲是電流表
B．只閉合S1，滑片P向右移動時，電表甲的示數變小
C．將滑片移到右端，先閉合S1，電路消耗的總功率為P1；再閉合S2，電阻R1消耗的功率為P2，則P1＞P2
D．將滑片移到右端，互換甲、乙兩表的位置，逐次閉合S1、S2，電流表A的示數不變
二、填空及簡答題（本大題共9個小題：每空1分，共31分）
12．（3分）“柴門聞犬吠，風雪夜歸人”這一詩句中，人的腳步聲引起狗叫 ；狗的叫聲是通過 傳到人耳中的；人是根據聲音的 這一特性辨別出狗的叫聲。
13．（2分）早上，小明坐在勻速行駛的公共汽車上，以公共汽車為參照物 （選填“運動”或“靜止”）的；當公共汽車突然剎車時，由于 小明會向前傾倒。
14．（3分）我國三峽工程是舉世矚目的跨世紀工程，三峽船閘是世界上最大的船閘。船閘是利用 原理工作的；三峽大壩設計成上窄下寬的形狀是因為液體壓強隨深度的增加而 （選填“增大”或“減小”）；水庫蓄水發電是 能轉化為電能。
15．（3分）春節假期，小明去看望奶奶，陪伴奶奶5天后返回，家中除電視機和數字機頂盒處于待機狀態，其它用電器均已關閉 W。在此期間，電能表指示燈閃爍 次，請從節約電能的角度提出一條合理的建議： 。
16．（3分）合理分類和利用垃圾可以廢為寶，在一定條件下，1kg垃圾能“榨”出0.17kg燃料油7J/kg，則這些燃料油完全燃燒釋放出的熱量為 J，如果這些熱量的42%被水吸收，則可以使 kg的水溫度從20℃升高到100℃，這是通過 的方式改變水的內能。
三、實驗探究題（本大題共4個小題，第17小題4分，第18小題6分，第19、20小題各7分，共24分）
17．（4分）在“探究凸透鏡成像規律實驗”中：
（1）將蠟燭、凸透鏡和光屏依次安裝在光具座上，點燃蠟燭，調整它們的高度使燭焰中心、透鏡光心和光屏中心在 ；
（2）如圖（甲）所示，光屏上成清晰的像。由光路可逆可以推斷，只移動透鏡到 cm刻度處，光屏上可再次成清晰縮小、倒立的實像；
（3）實驗一段時間后，原來在光屏中心的像“跑”到光屏上方，如圖乙所示位置。能讓像重新回到光屏中心的操作是 ；（選填序號）
①光屏下調
②蠟燭上調
③透鏡上調
（4）實驗中，光屏上成模糊的像，如果蠟燭和透鏡位置不變，光屏上能成清晰的像；如果蠟燭、凸透鏡和光屏位置不變 視眼的矯正與上述成像過程類似。
18．（7分）在學習了機械效率的相關知識后，課外研究小組有同學猜想：同一個機械的機械效率是不變的。為了驗證猜想，他們用如圖所示的滑輪組進行實驗，用彈簧測力計沿豎直方向拉著細繩，使鉤碼勻速向上運動
（1）分析表中的數據，他的猜想是 （選填“正確”或“錯誤”）的；
（2）實驗小組又進行了如下的探究：改變滑輪的個數組成不同的滑輪組，仍用彈簧測力計沿豎直方向向上勻速拉動細繩，測得的數據如表。
分析數據可知：物重相同，動滑輪個數越多越省力，但機械效率越 。進一步分析還發現，當滑輪組越來越省力時，它的額外功越來越 ，所以設計一個機械模型時，既要考慮省力，還要考慮 ；
（3）根據表2中的數據，如果增加動滑輪個數繼續實驗，將會出現的困難是 ，你的改進方法是 。
19．（7分）小明同學用如圖甲所示電路測量定值電阻的阻值。
（1）請用筆畫線代替導線，將圖中的器材連接成完整電路。要求：①滑片P向B端移動時，電流表示數變?。?br>（2）在連接電路時，開關應處于 （選填“斷開”或“閉合”）狀態，滑動變阻器滑片P應位于 （選填“A”或“B”）端；
（3）閉合開關前，發現電流表指針在零刻度線右端，原因可能是 （選填“A”或“B”）；
A．電流表沒調零
B．電流表正負接線柱接反了
（4）問題解決后，閉合開關，滑片P移動到某一位置時，電流表的示數如圖乙所示，為 A，則R的阻值是 Ω；
（5）小紅同學利用已知電阻R0，設計并連接了如圖丙所示的電路測量未知定值電阻Rx的阻值。
主要步驟如下：
①閉合開關S1和S2，電壓表的示數為U1；
②只斷開開關S2，電壓表的示數為U2；
③Rx的阻值為 （用字母U1、U2、R0表示）。
四、計算應用題
20．（5分）某小型載重汽車自重4t，車輪與路面總接觸面積為0.2m2，如果路面能承受的最大壓強為5×105Pa，請計算
（1）該車行駛時，路面能承受的最大壓力是多少N？
（2）該車最多可以裝運貨物多少t？（設輪胎與路面的接觸面積不變）
（3）若汽車以15m/s的速度勻速行駛，發動機的牽引力為1×104N，求1min內牽引力做的功是多少J？
21．（8分）如圖所示電路，電源電壓為12V，電阻R1的阻值為5Ω，變阻器R2上標有“10Ω，2A”的字樣，小燈泡L上標有“12V，電流表的量程為0～3A。
（1）當開關S1、S2、S都閉合時，求小燈泡L在5min內產生的熱量。
（2）當開關S1、S2、S都閉合，電流表的示數為2A時，求R2消耗的電功率。
（3）當開關S1、S2都斷開，S閉合時，為了確保測量準確，求滑動變阻器R2接入電路的最大阻值。
2024年河北省邢臺市中考物理一模試卷
參考答案與試題解析
一、選擇題
1．（2分）關于測量工具的使用，下列說法正確的是（ ）
A．量筒讀數時，視線應與液面垂直
B．電能表可直接測量家用電器的電功率
C．常用的體溫計可以放在沸水中消毒
D．使用托盤天平時，要放在水平桌面上
【答案】D
【解答】解：A．量筒讀數時，故A不符合題意；
B．電能表是測量家用電器消耗電能多少的儀表，故B不符合題意；
C．常用體溫計最高測量的溫度為42攝氏度，所以不能用沸水消毒常用的體溫計；
D．使用托盤天平時，再進行調零。
故選：D。
2．（2分）分類是一種重要的學習方法。下列分類不正確的是（ ）
A．瀝青、橡膠、萘都是非晶體
B．玻璃杯、橡皮、干木棒都是絕緣體
C．鋅、鐵、鈣都是人體必需元素
D．空氣、白醋、生鐵都是混合物
【答案】A
【解答】解：A、瀝青，屬于非晶體，屬于晶體；
B、一般情況下、橡皮，屬于絕緣體；
C、根據身體的需求可知，鋅、鐵，故C正確；
D、根據物質的組成可知、白醋，故D正確。
故選：A。
3．（2分）如圖所示的實驗方案不能達到實驗目的的是（ ）
A．甲：檢測橡膠棒是否帶負電
B．乙：比較合金與其成分金屬的熔點高低
C．丙：探究燃燒劇烈程度與氧氣濃度有關
D．丁：探究壓力作用效果與受力面積的關系
【答案】A
【解答】解：A．驗電器只能檢驗是否帶電，故A不正確；
B．同一熱源相同時間放出的熱量相同，固體吸收的熱量相同，可以比較合金與其成分金屬的熔點高低；
C．運用控制變量法，一個瓶子裝氧氣，故C正確；
D．運用控制變量法，受力面積不同，故D正確。
故選：A。
4．（2分）下列關于一名普通中學生的數據，最接近實際情況的是（ ）
A．心臟跳動一次時間約為3s
B．正常步行速度約為8m/s
C．人體密度約為1×103g/cm3
D．體重約為600N
【答案】D
【解答】解：A．心臟正常跳動時，一次約為1s；
B．人正常步行的速度約為1.6m/s，故B不正確；
C．人體的密度與水的密度相近3，故C不正確；
D．中學生的質量一般為60kg，故D正確。
故選：D。
5．（2分）一提到“霧凇”，許多人總會聯想到東北地區，其實甘肅省的一些地區也會遇到這個現象。如圖為天水出現的“霧凇”（ ）
A．霧凇是由空氣中的水蒸氣遇冷液化形成的
B．霧凇和冰的形成過程一樣
C．霧凇是由空氣中的水蒸氣遇冷凝華形成的
D．霧凇形成的過程中需要吸收熱量
【答案】C
【解答】解：A、“霧凇”是固態的小冰粒，屬于凝華現象；
B、冰是液態水凝固形成的，故B不正確；
C、“霧凇”是固態的小冰粒，屬于凝華現象；
D、凝華放出熱量，故D不正確。
故選：C。
6．（2分）下列關于家庭電路的分析和安全用電的做法，正確的是（ ）
A．在未斷開電源開關的情況下更換燈泡
B．在家庭電路中安裝空氣開關或保險絲
C．家庭電路中總電流過大一定是短路造成的
D．把用電器的三腳插頭改為兩腳插頭接在兩孔插座上使用
【答案】B
【解答】解：A、在未斷開電源開關的情況下更換燈泡容易發生觸電事故；
B、為防止因為干路電流過大引起火災，故B正確；
C、家庭電路中電流過大的原因還有可能是用電器的總功率過大，故C錯誤；
D、把用電器的三腳插頭改為兩腳插頭接在兩孔插座上使用，不能將電及時導向大地，故D錯誤。
故選：B。
7．（2分）如圖所示，在粗糙程度相同的水平面上，手推木塊向右壓縮輕質彈簧至圖甲所示位置，木塊最終停止在圖乙所示位置。下列說法正確的是（ ）
A．彈簧被壓縮過程中，長度變短，彈簧的彈性勢能減小
B．木塊被彈簧彈離后的瞬間，如果它受到的力全部消失，木塊將立即停止不動
C．木塊從被彈簧彈離至停止前的過程中，木塊的動能逐漸減小，摩擦力不變
D．圖乙中，木塊受到的支持力和木塊對水平面的壓力是一對平衡力
【答案】C
【解答】解：A、彈簧被壓縮過程中，彈性勢能變大；
B、木塊被彈簧彈離后的瞬間，木塊運動狀態不變，故B錯誤；
C、木塊從被彈簧彈離至停止前的過程中，速度逐漸減?。荒緣K對水平面的壓力不變，摩擦力不變；
D、圖乙中，不是一對平衡力。
故選：C。
8．（2分）下列有關電與磁的說法正確的是（ ）
A．鐵和鋁都能夠被磁體吸引
B．動圈式話筒的工作原理是電磁感應現象
C．磁感線是用來形象描述磁場的，是真實存在的
D．同種電荷一定相互排斥，同名磁極可以相互吸引
【答案】B
【解答】解：A．磁體只能吸引鐵、鈷，不能吸引鋁制的物體；
B．動圈式話筒是聲音讓膜片振動，從而做切割磁感線的運動，是利用電磁感應現象工作的；
C．磁感線是為了形象描述磁場而畫出來的帶箭頭的曲線，故C錯誤；
D．同名磁極相互排斥，而同種電荷相互排斥，故D錯誤。
故選：B。
（多選）9．（3分）“影”是生活中常見的光現象，如做光學游戲的“手影”、留下美好記憶照片的“攝影”、幻燈機射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，如圖（ ）
A．手影——平面鏡成像
B．攝影——光的直線傳播
C．投影——凸透鏡成像
D．倒影——光的反射
【答案】CD
【解答】解：A、手影是影子，在物體的后面形成的光照不到的暗區叫影子，不是平面鏡成像；
B、攝影是利用凸透鏡成倒立、實像的原理進行工作的，不是光的直線傳播；
C、投影是利用凸透鏡成倒立、實像的原理工作的；
D、岸上的景物在水中的倒影是平面鏡成像，其原理是光的反射。
故選：CD。
（多選）10．（3分）如圖所示，M、N是兩個質量相等的正方體，VM＜VN，水平桌面上兩個相同的柱狀容器分別裝有甲、乙兩種液體。M在甲液面漂浮，N用細線吊著靜止在乙液體中（細線對N有拉力）。兩容器液面相平（ ）
A．M受到的浮力大于N受到的浮力
B．甲液體的密度可能等于乙液體的密度
C．左側容器對桌面的壓強一定大于右側容器對桌面的壓強
D．若剪斷細線，N靜止時，乙液體對容器底的壓強變小
【答案】AC
【解答】解：
A．M、N兩個正方體的質量相等，M漂浮在甲液體中，N用細線吊著靜止在乙液體中，則N受到豎直向上的浮力及拉力和豎直向下的重力作用處于平衡狀態浮N＝G﹣F拉，則F浮M＞F浮N。故A正確；
B．兩正方體的質量相同M＜VN，根據密度公式知，M的密度大于N的密度，即ρM＜ρ甲，N用細線吊著，對細線有力的作用，N會下沉，所以ρN≥ρ乙，則ρ甲＞ρ乙，故B錯誤；
C．從圖中可知，甲液體的密度大于乙液體的密度，甲液體的質量大于乙液體的質量，兩容器相同，底面積相同，左側容器的總重比右側容器的總重大，據知，故C正確；
D．剪斷細線，懸浮或沉底，液面深度變大，乙液體對容器底的壓強變大。
故選：AC。
（多選）11．（3分）如圖所示的電路中，電源電壓不變，甲、乙為電流表或電壓表1，滑片P移動到左端，電流表A的示數為I1；再閉合S2，電流表A的示數為I2，且I2＞I1。下列說法正確的是（ ）
A．甲是電流表
B．只閉合S1，滑片P向右移動時，電表甲的示數變小
C．將滑片移到右端，先閉合S1，電路消耗的總功率為P1；再閉合S2，電阻R1消耗的功率為P2，則P1＞P2
D．將滑片移到右端，互換甲、乙兩表的位置，逐次閉合S1、S2，電流表A的示數不變
【答案】BD
【解答】解：A、只閉合S1，滑片P移動到左端，電流表示數為I1，若甲為電流表，則此時電源會被短路；當甲接入電路中，再閉合S8，電路的總電阻不變，則電流表示數不變，故乙是電流表；
B、只閉合S1，電路為串聯電路，電壓表甲測量的是R1、R4兩端的電壓，滑片P向右移動時，根據歐姆定律可知，根據U＝IR可知，R1、R2兩端的電壓變小，電壓表示數變??；
C、將滑片移到右端，閉合S5，此時電路為串聯電路，電路中總電阻最大2，R0與R4被短路，電路中只有R1，即電阻變小；由可知，電阻減小，即P7＜P2，故C錯誤；
D、將滑片移到右端、乙兩表的位置，乙是電壓表1，R7與R2被短路，電路中只有滑動變阻器2，同樣R3與R2被短路，電路中只有滑動變阻器，則電路的總電阻不變，電路中的電流不變，故D正確。
故選：BD。
二、填空及簡答題（本大題共9個小題：每空1分，共31分）
12．（3分）“柴門聞犬吠，風雪夜歸人”這一詩句中，人的腳步聲引起狗叫 聲音能傳遞信息 ；狗的叫聲是通過 空氣 傳到人耳中的；人是根據聲音的 音色 這一特性辨別出狗的叫聲。
【答案】聲音能傳遞信息；空氣；音色。
【解答】解：（1）人的腳步聲被狗聽到，狗便知有人來了；
（2）將狗的叫聲傳到人耳的介質是空氣；
（3）不同動物叫聲的音色一般不同，人根據聲音的音色。
故答案為：聲音能傳遞信息；空氣。
13．（2分）早上，小明坐在勻速行駛的公共汽車上，以公共汽車為參照物 靜止 （選填“運動”或“靜止”）的；當公共汽車突然剎車時，由于 慣性 小明會向前傾倒。
【答案】靜止；慣性。
【解答】解：（1）小明坐在勻速行駛的公共汽車上，小明和公共汽車之間沒有發生位置的變化，小明是靜止的。
（2）汽車行駛時，人和汽車一起運動，汽車停止，人保持原來的運動狀態。
故答案為：靜止；慣性。
14．（3分）我國三峽工程是舉世矚目的跨世紀工程，三峽船閘是世界上最大的船閘。船閘是利用 連通器 原理工作的；三峽大壩設計成上窄下寬的形狀是因為液體壓強隨深度的增加而 增大 （選填“增大”或“減小”）；水庫蓄水發電是 機械（水的重力勢） 能轉化為電能。
【答案】連通器；增大；機械（水的重力勢）。
【解答】解：（1）三峽船閘在工作時，閘室分別與上游和下游構成連通器；
（2）液體壓強隨深度的增加而增大，故三峽大壩設計成上窄下寬的形狀是為了能承受更大的壓強；
（3）水庫蓄水提高了上游的水位，上下水位差越大，水的重力勢能越大，將水的機械（重力勢）能轉化為電能。
故答案為：連通器；增大。
15．（3分）春節假期，小明去看望奶奶，陪伴奶奶5天后返回，家中除電視機和數字機頂盒處于待機狀態，其它用電器均已關閉 10 W。在此期間，電能表指示燈閃爍 1920 次，請從節約電能的角度提出一條合理的建議： 家用電器在長時間不用時要關閉電源 。
【答案】10；1920；家用電器在長時間不用時要關閉電源。
【解答】解：（1）由圖知，小明回家時，小明探望奶奶期間
W＝318.6kW?h﹣317.4kW?h＝6.2kW?h；
待機狀態下的總功率：
P＝＝＝0.01kW＝10W；
（2）由電能表的參數1600imp/kW?h知，電路中用電器每消耗4kW?h的電能，小明探望奶奶期間
n＝1600imp/kW?h×1.2kW?h＝1920imp（次）；
（3）用電器在待機狀態下也需要消耗電能，所以家用電器在長時間不用時要關閉電源。
故答案為：10；1920。
16．（3分）合理分類和利用垃圾可以廢為寶，在一定條件下，1kg垃圾能“榨”出0.17kg燃料油7J/kg，則這些燃料油完全燃燒釋放出的熱量為 6.8×106 J，如果這些熱量的42%被水吸收，則可以使 8.5 kg的水溫度從20℃升高到100℃，這是通過 熱傳遞 的方式改變水的內能。
【答案】6.8×106；8.5；熱傳遞。
【解答】解：這些燃料油完全燃燒放出的熱量為：Q放＝qm＝4.0×107J/kg×0.17kg＝6.2×106J；
由題可知水吸收的熱量為：Q吸＝42%Q放＝42%×6.2×106J＝2.856×102J，
由Q吸＝cm（t﹣t0）可知可加熱水的質量為：m水＝＝＝5.5kg；
燃料油燃燒放出的熱量傳遞給水，因此這是通過熱傳遞的方式改變水的內能。
故答案為：6.7×106；8.5；熱傳遞。
三、實驗探究題（本大題共4個小題，第17小題4分，第18小題6分，第19、20小題各7分，共24分）
17．（4分）在“探究凸透鏡成像規律實驗”中：
（1）將蠟燭、凸透鏡和光屏依次安裝在光具座上，點燃蠟燭，調整它們的高度使燭焰中心、透鏡光心和光屏中心在 同一高度 ；
（2）如圖（甲）所示，光屏上成清晰的像。由光路可逆可以推斷，只移動透鏡到 55.0 cm刻度處，光屏上可再次成清晰縮小、倒立的實像；
（3）實驗一段時間后，原來在光屏中心的像“跑”到光屏上方，如圖乙所示位置。能讓像重新回到光屏中心的操作是 ② ；（選填序號）
①光屏下調
②蠟燭上調
③透鏡上調
（4）實驗中，光屏上成模糊的像，如果蠟燭和透鏡位置不變，光屏上能成清晰的像；如果蠟燭、凸透鏡和光屏位置不變 近 視眼的矯正與上述成像過程類似。
【答案】（1）同一高度；（2）55.0；（3）②；（4）近。
【解答】解：（1）點燃蠟燭后，調節燭焰、光屏的中心在同一高度；
（2）由圖甲知，當蠟燭在刻度尺的25cm處，2f＞u＞f，凸透鏡成倒立放大的實像，根據折射現象的可逆性，即移動透鏡至55.0cm刻度線處；
（3）如圖乙所示，實驗一段時間后，像移動到光屏的上方，要讓像重新回到光屏中央、將光屏向上移動，能讓像重新回到光屏中心的操作是②；
（4）實驗中，光屏上成模糊的像，將光屏往凸透鏡方向靠近；如果蠟燭，在蠟燭與凸透鏡之間放上一個合適的凹透鏡。上述現象說明凹透鏡對光具有發散作用。
故答案為：（1）同一高度；（2）55.2；（4）近。
18．（7分）在學習了機械效率的相關知識后，課外研究小組有同學猜想：同一個機械的機械效率是不變的。為了驗證猜想，他們用如圖所示的滑輪組進行實驗，用彈簧測力計沿豎直方向拉著細繩，使鉤碼勻速向上運動
（1）分析表中的數據，他的猜想是 錯誤 （選填“正確”或“錯誤”）的；
（2）實驗小組又進行了如下的探究：改變滑輪的個數組成不同的滑輪組，仍用彈簧測力計沿豎直方向向上勻速拉動細繩，測得的數據如表。
分析數據可知：物重相同，動滑輪個數越多越省力，但機械效率越 低 。進一步分析還發現，當滑輪組越來越省力時，它的額外功越來越 大 ，所以設計一個機械模型時，既要考慮省力，還要考慮 機械效率 ；
（3）根據表2中的數據，如果增加動滑輪個數繼續實驗，將會出現的困難是 繩端移動距離太長，不便操作 ，你的改進方法是 降低重物上升的高度 。
【答案】（1）錯誤；（2）低；大；機械效率；（3）繩端移動距離太長，不便操作；降低重物上升的高度。
【解答】解：（1）由表1可知，當鉤碼重不同，說明同一個滑輪組提升不同重物的機械效率是不同的；
（2）由第4、4、6次實驗的表格數據知，動滑輪個數越多，即越省力；
由第6次實驗可知，W總＝6.64J，W有用＝1.2J，此時W額＝W總﹣W有用＝7.64J﹣1.2J＝8.44J＞W(wǎng)有用＝1.2J，即當滑輪組越來越省力時，甚至會出現額外功大于有用功的情況，既要考慮省力；
（3）繼續增加動滑輪的個數，則承重繩子越來越多，繩子自由端需要移動的距離越來越大，操作不便；
為了避免繩子自由端移動過多的距離，可減少鉤碼提升的高度。
故答案為：（1）錯誤；（2）低；大；（3）繩端移動距離太長；降低重物上升的高度。
19．（7分）小明同學用如圖甲所示電路測量定值電阻的阻值。
（1）請用筆畫線代替導線，將圖中的器材連接成完整電路。要求：①滑片P向B端移動時，電流表示數變??；
（2）在連接電路時，開關應處于 斷開 （選填“斷開”或“閉合”）狀態，滑動變阻器滑片P應位于 B （選填“A”或“B”）端；
（3）閉合開關前，發現電流表指針在零刻度線右端，原因可能是 A （選填“A”或“B”）；
A．電流表沒調零
B．電流表正負接線柱接反了
（4）問題解決后，閉合開關，滑片P移動到某一位置時，電流表的示數如圖乙所示，為 0.5 A，則R的阻值是 5 Ω；
（5）小紅同學利用已知電阻R0，設計并連接了如圖丙所示的電路測量未知定值電阻Rx的阻值。
主要步驟如下：
①閉合開關S1和S2，電壓表的示數為U1；
②只斷開開關S2，電壓表的示數為U2；
③Rx的阻值為 （用字母U1、U2、R0表示）。
【答案】（1）見解答；（2）斷開；B；（3）A；（4）0.5；5；（5）。
【解答】解：（1）要求滑片P向B端移動時，電流表示數變小，滑動變阻器接入電路的電阻變大，如圖：
；
（2）在連接電路時，開關應處于斷開狀態，即P應位于B端；
（3）閉合開關前，發現電流表指針在零刻度線右端；
（4）由圖乙可知，電流表選用小量程，示數為0.5A
；
（5）根據串聯電路總電壓等于各部分電壓之和，由串聯電路的電壓特點可知，R0兩端的電壓
U8＝U1﹣U2；
通過R3的電流
；
串聯電路各處電流相等，由串聯電路電流特點可知x的電流為
；
由歐姆定律可得Rx的阻值為
。
故答案為：（1）見解答；（2）斷開；B；（4）0.5；7。
四、計算應用題
20．（5分）某小型載重汽車自重4t，車輪與路面總接觸面積為0.2m2，如果路面能承受的最大壓強為5×105Pa，請計算
（1）該車行駛時，路面能承受的最大壓力是多少N？
（2）該車最多可以裝運貨物多少t？（設輪胎與路面的接觸面積不變）
（3）若汽車以15m/s的速度勻速行駛，發動機的牽引力為1×104N，求1min內牽引力做的功是多少J？
【答案】見試題解答內容
【解答】解：（1）由p＝可得：
路面承受的最大壓力F＝pS＝5×105Pa×7.2m2＝3×105N；
（2）車自身的重力：
G車＝mg＝4×106kg×10N/kg＝4×104N，
該車的最大載重量為：
G＝F﹣G車＝6×105N﹣4×102N＝6×104N；
m＝＝＝6×103kg＝4t；
（3）P＝＝＝Fv＝1×104N×15m/s＝6.5×105W，
W＝Pt＝4.5×105W×60s＝5×106J。
答：（1）該車行駛時，路面能承受的最大壓力是1×105N；
（2）該車最多可以裝運貨物6t；
（3）1min內牽引力做的功是4×106J。
21．（8分）如圖所示電路，電源電壓為12V，電阻R1的阻值為5Ω，變阻器R2上標有“10Ω，2A”的字樣，小燈泡L上標有“12V，電流表的量程為0～3A。
（1）當開關S1、S2、S都閉合時，求小燈泡L在5min內產生的熱量。
（2）當開關S1、S2、S都閉合，電流表的示數為2A時，求R2消耗的電功率。
（3）當開關S1、S2都斷開，S閉合時，為了確保測量準確，求滑動變阻器R2接入電路的最大阻值。
【答案】（1）當開關S1、S2、S都閉合時，求小燈泡L在5min內產生的熱量為1800J；
（2）當開關S1、S2、S都閉合，電流表的示數為2A時，求R2消耗的電功率為18W；
（3）當開關S1、S2都斷開，S閉合時，為了確保測量準確，要求電流表示數不小于其量程的三分之一，滑動變阻器R2接入電路的最大阻值為7Ω。
【解答】解：（1）當開關S1、S2、S都閉合時，電路為L、R3的并聯電路，
根據并聯電路的電壓特點可知，此時燈泡兩端電壓：UL＝U＝12V，
所以此時燈泡正常工作，則燈泡的電功率：PL＝PL額＝6W，
小燈泡5min內產生的熱量：Q＝W＝Pt＝7W×5×60s＝1800J；
（2）當開關S1、S6、S都閉合，電路為L、R2的并聯電路，電流表測量干路電流，
則電路總功率：P＝UI＝12V×2A＝24W，
燈泡正常工作，燈泡的實際功率PL＝3W，
R2消耗的電功率：P2＝P﹣PL＝24W﹣2W＝18W；
（3）當開關S1、S2都斷開，S閉合時8與R2串聯，
根據串聯電路的電阻特點可知，當R2最大時，R3和R2的總電阻：Rmax＝R1+R7大＝5Ω+10Ω＝15Ω，
此時電流為：I′＝＝＝0.4A，
為了確保測量準確，要求電流表示數不小于其量程的三分之一min＝3A×＝1A＞0.7A，
即最小電流為Imin＝1A，由歐姆定律可得，R1兩端的電壓：U7＝IminR1＝1A×3Ω＝5V，
根據串聯電路的電壓特點可知，R2兩端的電壓：U6＝U﹣U1＝12V﹣5V＝6V，
由歐姆定律可得，R2接入電路的最大阻值：。
答：（1）當開關S1、S2、S都閉合時，求小燈泡L在4min內產生的熱量為1800J；
（2）當開關S1、S2、S都閉合，電流表的示數為5A時2消耗的電功率為18W；
（3）當開關S1、S8都斷開，S閉合時，要求電流表示數不小于其量程的三分之一2接入電路的最大阻值為7Ω。實驗次數
鉤碼重G/N
鉤碼上升的高度h/m
繩端拉力F/N
繩端移動距離s/m
有用功W有用/J
總功機W總/J
機械效率η/%
1
2
0.1
1.0
0.3
0.2
0.30
66.7
2
3
0.1
1.4
0.3
0.3
0.42
71.4
3
5
0.1
2.2
0.3
0.5
0.66
75.8
實驗次數
動滑輪個數
鉤碼重G/N
繩端拉力F/N
鉤碼上升的高度h/m
繩端移動距離s/m
有用功W有用/J
總功機W總/J
機械效率η/%
4
1
6
3.6
0.2
0.4
1.2
1.44
83.3
5
2
6
2.4
0.2
0.8
1.2
1.92
62.5
6
3
6
2.2
0.2
1.2
1.2
2.64
45.5
實驗次數
鉤碼重G/N
鉤碼上升的高度h/m
繩端拉力F/N
繩端移動距離s/m
有用功W有用/J
總功機W總/J
機械效率η/%
1
2
0.1
1.0
0.3
0.2
0.30
66.7
2
3
0.1
1.4
0.3
0.3
0.42
71.4
3
5
0.1
2.2
0.3
0.5
0.66
75.8
實驗次數
動滑輪個數
鉤碼重G/N
繩端拉力F/N
鉤碼上升的高度h/m
繩端移動距離s/m
有用功W有用/J
總功機W總/J
機械效率η/%
4
1
6
3.6
0.2
0.4
1.2
1.44
83.3
5
2
6
2.4
0.2
0.8
1.2
1.92
62.5
6
3
6
2.2
0.2
1.2
1.2
2.64
45.5
