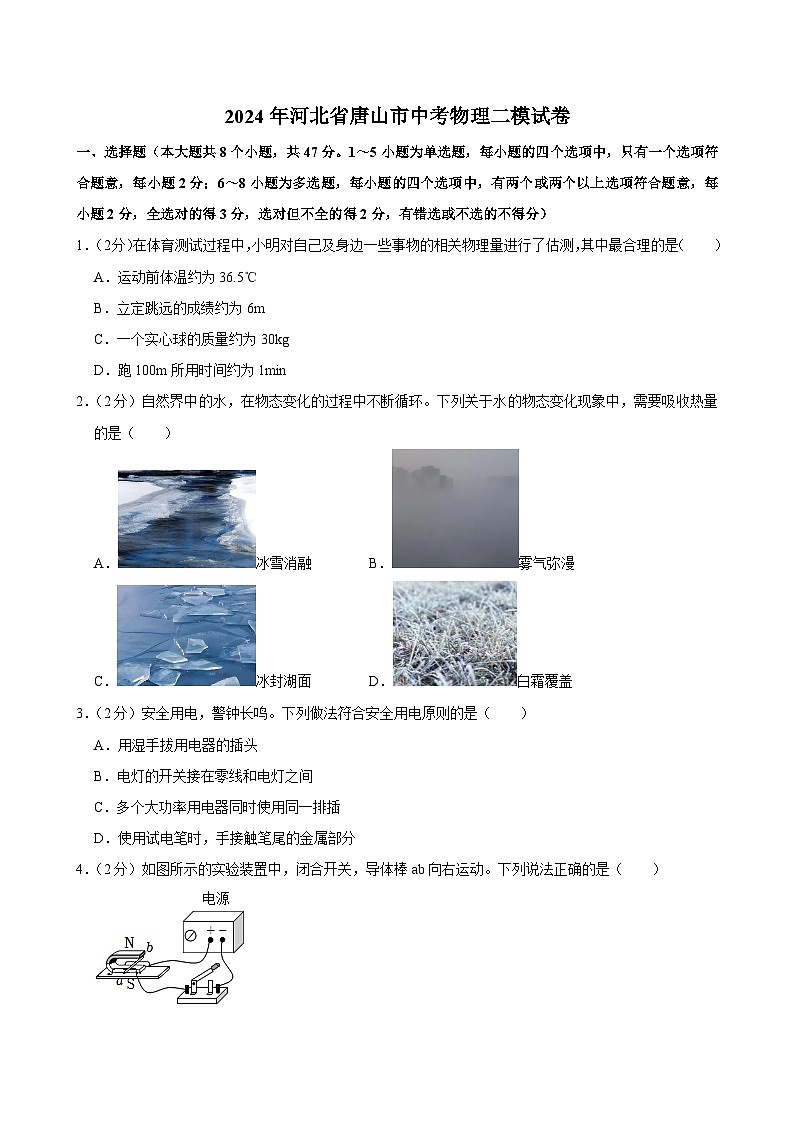

2024年河北省唐山市中考物理二模試卷

這是一份2024年河北省唐山市中考物理二模試卷，共23頁。試卷主要包含了選擇題，填空及簡答題，實驗探究題，計算應用題等內容，歡迎下載使用。
1．（2分）在體育測試過程中，小明對自己及身邊一些事物的相關物理量進行了估測，其中最合理的是（ ）
A．運動前體溫約為36.5℃
B．立定跳遠的成績約為6m
C．一個實心球的質量約為30kg
D．跑100m所用時間約為1min
2．（2分）自然界中的水，在物態變化的過程中不斷循環。下列關于水的物態變化現象中，需要吸收熱量的是（ ）
A．冰雪消融B．霧氣彌漫
C．冰封湖面D．白霜覆蓋
3．（2分）安全用電，警鐘長鳴。下列做法符合安全用電原則的是（ ）
A．用濕手拔用電器的插頭
B．電燈的開關接在零線和電燈之間
C．多個大功率用電器同時使用同一排插
D．使用試電筆時，手接觸筆尾的金屬部分
4．（2分）如圖所示的實驗裝置中，閉合開關，導體棒ab向右運動。下列說法正確的是（ ）

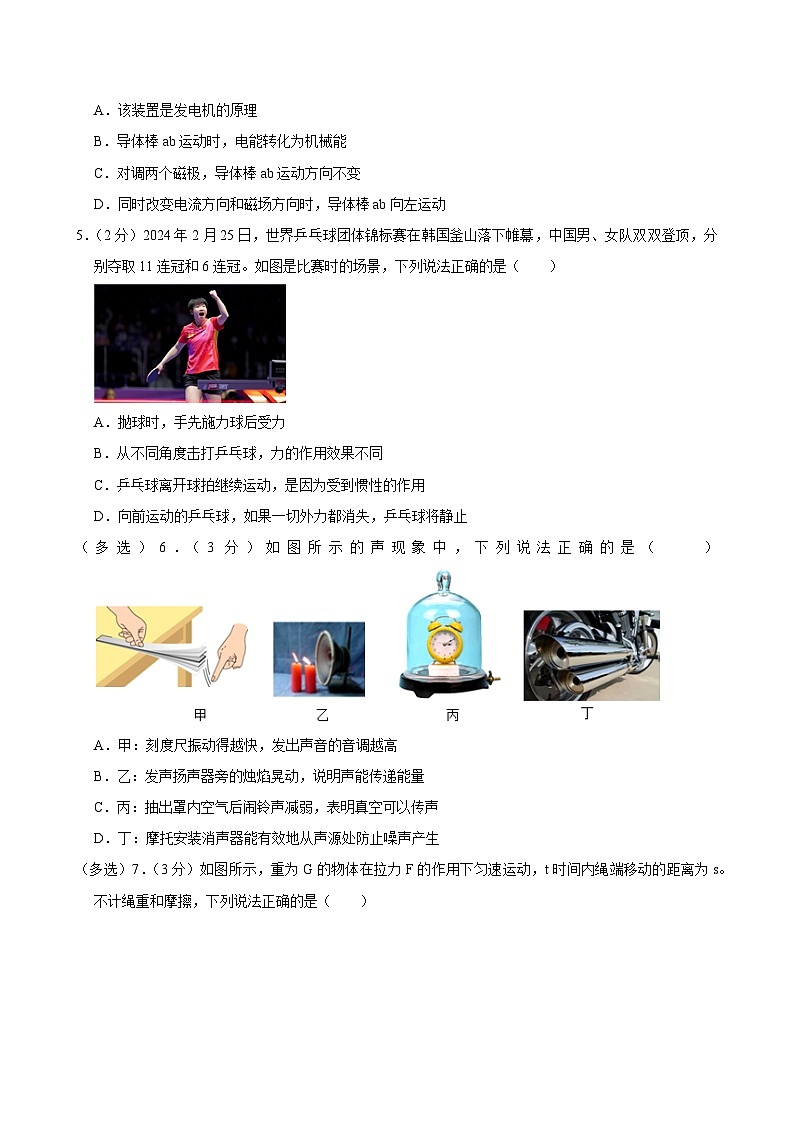

A．該裝置是發電機的原理
B．導體棒ab運動時，電能轉化為機械能
C．對調兩個磁極，導體棒ab運動方向不變
D．同時改變電流方向和磁場方向時，導體棒ab向左運動
5．（2分）2024年2月25日，世界乒乓球團體錦標賽在韓國釜山落下帷幕，中國男、女隊雙雙登頂，分別奪取11連冠和6連冠。如圖是比賽時的場景，下列說法正確的是（ ）
A．拋球時，手先施力球后受力
B．從不同角度擊打乒乓球，力的作用效果不同
C．乒乓球離開球拍繼續運動，是因?yàn)槭艿綉T性的作用
D．向前運動的乒乓球，如果一切外力都消失，乒乓球?qū)㈧o止
（多選）6．（3分）如圖所示的聲現象中，下列說法正確的是（ ）
A．甲：刻度尺振動得越快，發出聲音的音調越高
B．乙：發聲揚聲器旁的燭焰晃動，說明聲能傳遞能量
C．丙：抽出罩內空氣后鬧鈴聲減弱，表明真空可以傳聲
D．?。耗ν邪惭b消聲器能有效地從聲源處防止噪聲產生

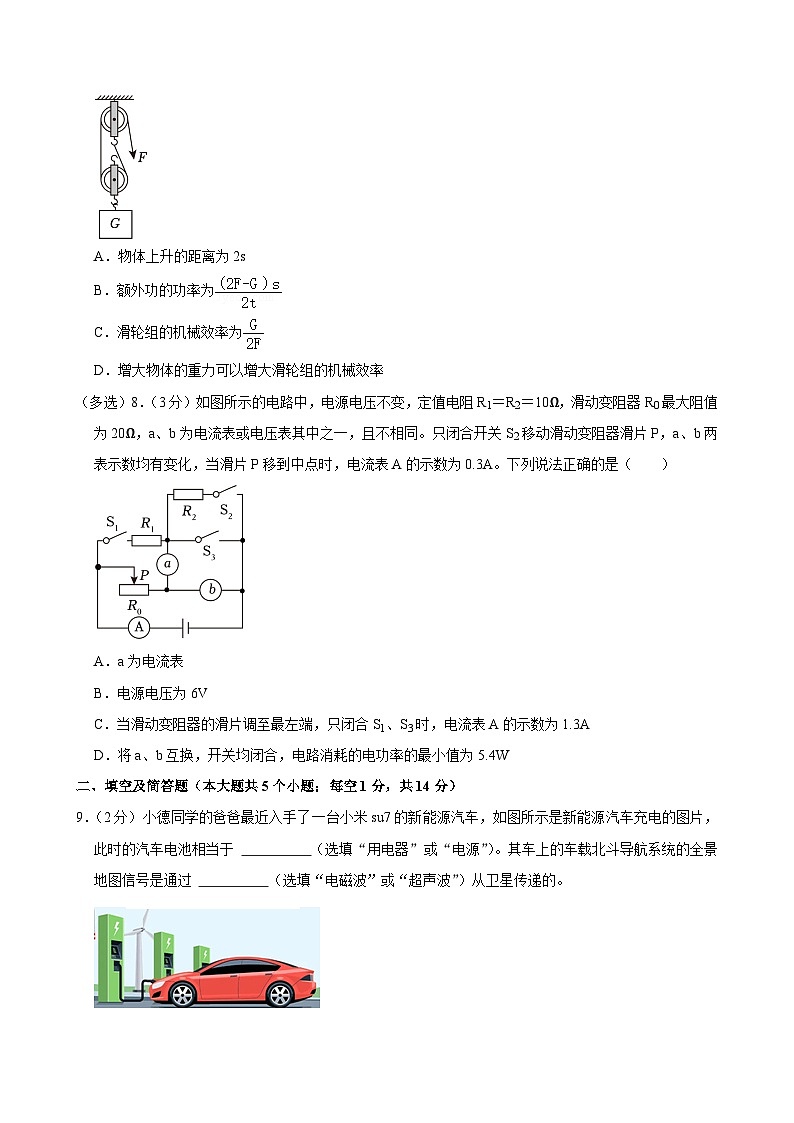

（多選）7．（3分）如圖所示，重為G的物體在拉力F的作用下勻速運動，t時間內繩端移動的距離為s。不計繩重和摩擦，下列說法正確的是（ ）
A．物體上升的距離為2s
B．額外功的功率為
C．滑輪組的機械效率為
D．增大物體的重力可以增大滑輪組的機械效率
（多選）8．（3分）如圖所示的電路中，電源電壓不變，定值電阻R1＝R2＝10Ω，滑動變阻器R0最大阻值為20Ω，a、b為電流表或電壓表其中之一，且不相同。只閉合開關S2移動滑動變阻器滑片P，a、b兩表示數均有變化，當滑片P移到中點時，電流表A的示數為0.3A。下列說法正確的是（ ）
A．a(chǎn)為電流表
B．電源電壓為6V
C．當滑動變阻器的滑片調至最左端，只閉合S1、S3時，電流表A的示數為1.3A
D．將a、b互換，開關均閉合，電路消耗的電功率的最小值為5.4W
二、填空及簡答題（本大題共5個小題；每空1分，共14分）
9．（2分）小德同學的爸爸最近入手了一臺小米su7的新能源汽車，如圖所示是新能源汽車充電的圖片，此時的汽車電池相當于 （選填“用電器”或“電源”）。其車上的車載北斗導航系統的全景地圖信號是通過 （選填“電磁波”或“超聲波”）從衛星傳遞的。
10．（3分）如圖為游樂園過山車的軌道，過山車從高處滑下的過程中其 能轉化為 能，過山車在環形軌道上高速行駛時，以地面為參照物，過山車是 的。
11．（3分）小明同學將一凸透鏡正對一束平行光，可得到一個最小、最亮的光斑如圖所示，該凸透鏡的焦距為 cm。實驗中，小明保持凸透鏡在光具座上的位置不變，把點燃的蠟燭放在“15cm”刻度線處，移動光屏，燭焰可在光屏上成倒立、 （選填“放大”“等大”或“縮小”）的像，生活中可以利用這類透鏡來矯正 （選填“近視”或“遠視”）眼的視力缺陷。
12．（3分）如圖所示，小明同學購買了一款戶外分體式燃?xì)鉅t，準備去戶外野炊。用該燃?xì)鉅t燒水時，把1kg初溫為20℃的水加熱到100℃，則水吸收的熱量為 J，這是通過 的方式來改變水的內能的。燃?xì)夤拗械娜細庥玫粢话牒螅Ｓ嗳細獾臒嶂? （選填“變大”“變小”或“不變”）。[c水＝4.2×103J/（kg?℃）]
13．（3分）如圖所示，飛機機翼上表面彎曲，下表面較平，可使飛機在運動過程中機翼上表面的空氣流速變大，壓強變 ，從而形成升力。它所配備的太陽能電池能將太陽能轉化成電能，太陽能屬于 （選填“可再生”或“不可再生”）能源。若某飛機的最大速度為500km/h，若要通過300km的距離，飛機至少需飛行 min。
三、實驗探究題（本大題共4個小題，共24分）
14．（4分）小明在“探究平面鏡成像特點”的實驗中，在桌面上鋪一張大紙，紙上豎立一塊玻璃板作為平面鏡（如圖所示）。
（1）用玻璃板代替平面鏡進行實驗，目的是 。
（2）小明用兩支完全相同的蠟燭來進行探究，最終得出平面鏡所成像與物大小相等的結論，操作方法是： 。
（3）將蠟燭逐漸靠近玻璃板時，它的像的大小 （選填“變大”“不變”或“變小”）。
（4）把像的位置的蠟燭移走，在相同位置上放上光屏。光屏不能承接到蠟燭的像，這說明平面鏡所成的像是 （選填“實”或“虛”）像。
15．（10分）小明在“探究杠桿平衡條件”的實驗中所用的實驗器材有：刻度均勻的杠桿、支架、彈簧測力計、刻度尺、細線和質量相同的鉤碼若干個。
（1）實驗前，杠桿靜止在如圖甲所示的位置，則此時杠桿處于 （選填“平衡”或“非平衡”）狀態。
（2）將杠桿調成水平位置平衡后，如圖乙所示，在A點掛3個鉤碼，則應在B點掛 個鉤碼，可能使杠桿在水平位置保持平衡。
（3）調整杠桿兩側鉤碼的數量，使杠桿在水平位置平衡，記錄的實驗數據如表所示：
根據實驗數據小明得到如下結論：動力×支點到動力作用點的距離＝阻力×支點到阻力作用點的距離。這個結論與杠桿的平衡條件不符，原因是實驗過程中沒有 （填序號）。
①改變力的大小
②改變力的方向
③改變力的作用點
（4）小明用彈簧測力計替代鉤碼，在B點豎直向下拉，然后將彈簧測力計繞B點逆時針旋轉至如圖丙所示位置。在旋轉過程中，要使杠桿仍然在水平位置平衡，則彈簧測力計的示數將逐漸 （選填“變大”“變小”或“不變”），請?jiān)趫D中畫出旋轉到該位置時F1動力臂l1。
（5）如圖丁所示，用手提起重物時，從生物學的視角，可認為橈骨在肱二頭肌的牽引下繞著肘關節轉動；從物理學的視角來看，此時的前臂相當于 （選填“省力”“等臂”或“費力”）杠桿。
16．（7分）小明在“測量小燈泡的電阻”實驗中，選用的器材有：兩節新干電池（電壓為3V）、額定電壓為2.5V的待測小燈泡、滑動變阻器R1（60Ω 1A）、滑動變阻器R2（15Ω 1A）、電流表、電壓表、開關和若干導線。
（1）如圖甲是小明連接的部分電路，請你用筆畫線代替導線將電路補充完整。
（2）閉合開關后，發現電流表有示數，電壓表無示數，移動滑動變阻器滑片時，電流表示數有明顯變化，電壓表示數始終為零，其原因可能是 。
（3）排除故障后，閉合開關，第一次測量時小燈泡兩端的電壓等于2.5V，小燈泡正常發光。之后調節滑動變阻器，讓電壓逐次下調，使燈絲溫度不斷降低，燈泡變暗直至完全不發光，測量的數據如表所示。
①該實驗中，使用的滑動變阻器為 （選填“R1”或“R2”）；
②第6次測量時，電流表指針的偏轉如圖乙所示。則此時小燈泡的電阻為 Ω；
③根據表格中的實驗數據分析，如圖丙中能正確描述通過該小燈泡的電流I與其兩端電壓U之間關系的是 （選填“a”或“b”）。
（4）實際生活中，在閉合開關的瞬間白熾燈燈絲容易燒壞，是因?yàn)榇藭r(shí)燈絲的電阻 ，實際電功率較大，燈絲容易熔斷。
【拓展】完成上述實驗后，小明又利用滑動變阻器R1、R2和一個電壓未知的電源，以及電流表等器材設計了如圖丁所示的電路，測出了標有“0.5A”字樣小燈泡正常發光時的電阻，實驗步驟如下：
①先將R1、R2的滑片移至最右端，閉合開關S、S1，斷開開關S2，再將R1的滑片移至最左端，電流表的示數為0.4A；
②將R1的滑片移至最右端，斷開開關S1閉合開關S、S2，向左移動R1的滑片，直至電流表的示數為0.5A；
③保持R1滑片位置不動，斷開開關S2閉合開關S，S1電流表的示數恰好為0.3A；
④小燈泡正常發光時的電阻為 Ω。
四、計算應用題（本大題共3個小題；第36題5分，第37題6分，第38題7分，共18分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
17．（6分）如圖所示，質量為6kg體積為5×10﹣3m3、底面積為1.0×10﹣2m3質地均勻的圓柱體甲與盛有水的輕質薄壁柱形容器乙放在水平地面上。質量為1kg的物塊丙漂浮在水面上，水對容器底部的壓強與圓柱體甲對地面的壓強相等。（ρ水＝1.0×103kg/m3，g取10N/kg）
（1）求甲的密度；
（2）求容器乙內水的深度；
（3）在甲的上方沿水平方向截取一部分，同時從水中取出丙。將甲截取的部分浸沒在容器乙的水中，把丙疊放在甲剩余部分上方后，發現水對容器乙底部的壓力沒有變化，求甲對地面的壓強變化量。
18．（7分）如圖所示，電源電壓保持不變，電流表量程為0～3A，電壓表量程為0～15V，定值電阻R1阻值為10Ω，滑動變阻器R2的規格是“20Ω 1A”，閉合開關S，滑動變阻器的滑片P位于某位置時，電流表示數為0.5A。
（1）求R1兩端的電壓；
（2）求定值電阻R1消耗的電功率；
（3）若用定值電阻R0替換電阻R1，閉合開關S時，觀察到電流表示數為0.4A，電壓表示數為4V，接著在保證電路正常工作的情況下向某一方向移動滑片，發現電壓表示數最大變化量為3V。求R0的阻值及電源電壓。
2024年河北省唐山市中考物理二模試卷
參考答案與試題解析
一、選擇題（本大題共8個小題，共47分。1～5小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；6～8小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意，每小題2分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）
1．（2分）在體育測試過程中，小明對自己及身邊一些事物的相關物理量進行了估測，其中最合理的是（ ）
A．運動前體溫約為36.5℃
B．立定跳遠的成績約為6m
C．一個實心球的質量約為30kg
D．跑100m所用時間約為1min
【解答】解：A、正常情況下，人的體溫在36.5℃左右，變化幅度很小，故A符合實際；
B、中學生立定跳遠的成績約為2m，故B不符合實際；
C、一個實心球的質量約為3 kg左右，故C不符合實際；
D、跑100m所用的時間大約15秒左右，故D不符合實際；
故選：A。
2．（2分）自然界中的水，在物態變化的過程中不斷循環。下列關于水的物態變化現象中，需要吸收熱量的是（ ）
A．冰雪消融B．霧氣彌漫
C．冰封湖面D．白霜覆蓋
【解答】解：A、冰雪消融是冰的熔化過程，屬于熔化現象，熔化吸熱，故A正確；
B、霧是空氣中的水蒸氣遇冷形成的小水珠，屬于液化現象，液化放熱，故B錯誤；
C、冰封湖面是水的凝固過程，屬于凝固現象，凝固放熱，故C錯誤；
D、霜是空氣中的水蒸氣遇冷形成的小冰晶，屬于凝華現象，凝華放熱，故D錯誤。
故選：A。
3．（2分）安全用電，警鐘長鳴。下列做法符合安全用電原則的是（ ）
A．用濕手拔用電器的插頭
B．電燈的開關接在零線和電燈之間
C．多個大功率用電器同時使用同一排插
D．使用試電筆時，手接觸筆尾的金屬部分
【解答】解：A、水是導體，用濕手撥用電器的開關容易觸電，故A錯誤；
B、電燈的開關接在火線和電燈之間，故B錯誤；
C、多個大功率用電器不能同時使用同一排插，因?yàn)槿绻瑫r(shí)使用會導致干路中的電流過大，引發火災，故C錯誤；
D、使用試電筆時，手接觸筆尾的金屬部分才能通過人體與大地構成通路，故D正確。
故選：D。
4．（2分）如圖所示的實驗裝置中，閉合開關，導體棒ab向右運動。下列說法正確的是（ ）
A．該裝置是發電機的原理
B．導體棒ab運動時，電能轉化為機械能
C．對調兩個磁極，導體棒ab運動方向不變
D．同時改變電流方向和磁場方向時，導體棒ab向左運動
【解答】解：圖中有電源，有磁場，是電動機的原理圖，是根據通電導體在磁場中受力運動的原理制成的，導體棒ab所受力的方向與電流的方向和磁場的方向有關；
A、據圖可知，通電后磁場中的導體會運動，所以說明通電導線在磁場中受力的作用，是電動機的原理，故A錯誤；
B、導體棒ab運動時，消耗了電能，得到了機械能，電能轉化為機械能，故B正確；
C、只對調永磁體N、S極，磁場方向改變，電流方向不變，閉合開關，導體棒受力方向改變，即導體棒ab向左運動，故C錯誤；
D、只將電源“+”“﹣”極的接線對調，電流方向改變，磁場方向同時改變，閉合開關，導體受力方向不變，故D錯誤。
故選：B。
5．（2分）2024年2月25日，世界乒乓球團體錦標賽在韓國釜山落下帷幕，中國男、女隊雙雙登頂，分別奪取11連冠和6連冠。如圖是比賽時的場景，下列說法正確的是（ ）
A．拋球時，手先施力球后受力
B．從不同角度擊打乒乓球，力的作用效果不同
C．乒乓球離開球拍繼續運動，是因?yàn)槭艿綉T性的作用
D．向前運動的乒乓球，如果一切外力都消失，乒乓球?qū)㈧o止
【解答】解：A、力是物體對物體的作用，拋球時，手施力的同時，球受到力，故A錯誤；
B、從不同角度擊打乒乓球，力的作用點不同，力的作用效果可能不同，故B正確；
C、乒乓球離開球拍繼續運動，是因?yàn)槠古仪蚓哂袘T性，而不能說受到慣性的作用，故C錯誤；
D、由牛頓第一定律可知，向前運動的乒乓球，如果一切外力都消失，乒乓球?qū)⒆鰟蛩僦本€運動，故D錯誤。
故選：B。
（多選）6．（3分）如圖所示的聲現象中，下列說法正確的是（ ）
A．甲：刻度尺振動得越快，發出聲音的音調越高
B．乙：發聲揚聲器旁的燭焰晃動，說明聲能傳遞能量
C．丙：抽出罩內空氣后鬧鈴聲減弱，表明真空可以傳聲
D．?。耗ν邪惭b消聲器能有效地從聲源處防止噪聲產生
【解答】解：A、刻度尺振動得越快，頻率越大，發出聲音的音調越高，故A正確；
B、發聲揚聲器旁的燭焰晃動，說明聲能傳遞能量，故B正確；
C、抽出罩內空氣后鬧鈴聲減弱，表明真空不能傳聲，故C錯誤；
D、摩托車安裝消聲器能有效地從聲源處防止噪聲產生，故D正確。
故選：ABD。
（多選）7．（3分）如圖所示，重為G的物體在拉力F的作用下勻速運動，t時間內繩端移動的距離為s。不計繩重和摩擦，下列說法正確的是（ ）
A．物體上升的距離為2s
B．額外功的功率為
C．滑輪組的機械效率為
D．增大物體的重力可以增大滑輪組的機械效率
【解答】解：A、由圖知，n＝2，根據s＝nh可得，物體上升的距離：h＝＝s，故A錯誤；
B、拉力做的有用功：W有＝Gh＝G×s＝Gs，總功：W總＝Fs，
額外功：W額＝W總﹣W有＝Fs﹣Gs，
額外功的功率：P＝＝＝，故B正確；
C、滑輪組的機械效率：η＝＝＝＝＝，故C正確；
D、同一滑輪組，提升的物體越重，機械效率越大，所以增大物體的重力可以增大滑輪組的機械效率，故D正確。
故選：BCD。
（多選）8．（3分）如圖所示的電路中，電源電壓不變，定值電阻R1＝R2＝10Ω，滑動變阻器R0最大阻值為20Ω，a、b為電流表或電壓表其中之一，且不相同。只閉合開關S2移動滑動變阻器滑片P，a、b兩表示數均有變化，當滑片P移到中點時，電流表A的示數為0.3A。下列說法正確的是（ ）
A．a(chǎn)為電流表
B．電源電壓為6V
C．當滑動變阻器的滑片調至最左端，只閉合S1、S3時，電流表A的示數為1.3A
D．將a、b互換，開關均閉合，電路消耗的電功率的最小值為5.4W
【解答】解：A、由題意知，只閉合開關S2移動滑動變阻器滑片P，a、b兩表示數均有變化，若a為電壓表，b為電流表，閉合開關S2，無論如何移動滑動變阻器滑片P，a表示數無變化，不符合題意，若a為電流表，b為電壓表，則閉合開關S2，滑動變阻器與R2串聯，a表測電路中的電流，b表測R2兩端的電壓，當移動滑動變阻器滑片時，兩電表均有變化，故A正確；
B、由題意及A項可知，閉合開關S2，滑動變阻器與R2串聯，a表測電路中的電流，b表測R2兩端的電壓，當滑片P移到中點時，即滑動變阻器接入的阻值為：R中＝R0＝10Ω，所以根據歐姆定律可得電源電壓為：U＝I（R中+R2）＝0.3A×（10Ω+10Ω）＝6V，故B正確；
C、當滑動變阻器的滑片調至最左端，只閉合S1、S2時，滑動變阻器接入最大阻值，R1和R0并聯，電流表A測干路電流，由歐姆定律可得：通過R1的電流為：I1＝＝＝0.6A，通過R0的電流為I0＝＝＝0.3A，所以干路的總電流為：I總＝I1+I0＝0.9A，電流表A的示數為0.9A，故C錯誤；
D、將a、b互換，開關均閉合，R2被短路，R1和R0并聯，根據并聯電阻關系以及電功率的公式可知，當滑動變阻器滑片移到最左端時，干路電流最小，電路總功率最小，由C項可知，干路電流為：I總＝0.9A，所以電路的最小電功率為：Pmin＝UI總＝6V×0.9A＝5.4W，故D正確。
故選：ABD。
二、填空及簡答題（本大題共5個小題；每空1分，共14分）
9．（2分）小德同學的爸爸最近入手了一臺小米su7的新能源汽車，如圖所示是新能源汽車充電的圖片，此時的汽車電池相當于 用電器 （選填“用電器”或“電源”）。其車上的車載北斗導航系統的全景地圖信號是通過 電磁波 （選填“電磁波”或“超聲波”）從衛星傳遞的。
【解答】解：如圖所示的電動汽車充電時，電池相當于用電器，此時將電能轉化為化學能。車載導航和 衛星之間通過電磁波傳輸信號。
故答案為：用電器；電磁波。
10．（3分）如圖為游樂園過山車的軌道，過山車從高處滑下的過程中其 重力勢 能轉化為 動 能，過山車在環形軌道上高速行駛時，以地面為參照物，過山車是 運動 的。
【解答】解：過山車從高處滑下的過程中速度變大，高度減小，重力勢能減小，其重力勢能轉化為動能，過山車在環形軌道上高速行駛時，以地面為參照物，過山車的位置是變化的，因而是運動的。
故答案為：重力勢；動；運動。
11．（3分）小明同學將一凸透鏡正對一束平行光，可得到一個最小、最亮的光斑如圖所示，該凸透鏡的焦距為 10.0 cm。實驗中，小明保持凸透鏡在光具座上的位置不變，把點燃的蠟燭放在“15cm”刻度線處，移動光屏，燭焰可在光屏上成倒立、 縮小 （選填“放大”“等大”或“縮小”）的像，生活中可以利用這類透鏡來矯正 遠視 （選填“近視”或“遠視”）眼的視力缺陷。
【解答】解：由圖可知，平行于主光軸的光線經凸透鏡折射后，會聚在主光軸上一點，這點是凸透鏡的焦點，焦點到光心的距離是凸透鏡的焦距，所以凸透鏡的焦距是：f＝50.0cm﹣40.0cm＝10.0cm；
小明保持凸透鏡在光具座上的位置不變，把點燃的蠟燭放在“15cm”刻度線處，此時物距2f＞u＝40cm﹣15cm＝25cm＞2f，成倒立、放縮小的實像；
凸透鏡可以矯正遠視眼。
故答案為：10.0；縮小；遠視。
12．（3分）如圖所示，小明同學購買了一款戶外分體式燃?xì)鉅t，準備去戶外野炊。用該燃?xì)鉅t燒水時，把1kg初溫為20℃的水加熱到100℃，則水吸收的熱量為 3.36×105 J，這是通過 熱傳遞 的方式來改變水的內能的。燃?xì)夤拗械娜細庥玫粢话牒?，剩余燃?xì)獾臒嶂? 不變 （選填“變大”“變小”或“不變”）。[c水＝4.2×103J/（kg?℃）]
【解答】解：水吸收的熱量：Q吸＝cmΔt＝4.2×103J/（kg?℃）×1kg×（100℃﹣20℃）＝3.36×105J；
燃?xì)鉅t燃燒時放出熱量，水吸收熱量，水的溫度升高、內能增大，是通過熱傳遞的方式改變水的內能；
燃?xì)庥萌ヒ徊糠趾螅|(zhì)量變小，種類不變，因熱值是燃料的一種特性，只與燃料的種類有關，所以剩下燃?xì)獾臒嶂挡蛔儭?br>故答案為：3.36×105；熱傳遞；不變。
13．（3分）如圖所示，飛機機翼上表面彎曲，下表面較平，可使飛機在運動過程中機翼上表面的空氣流速變大，壓強變 小 ，從而形成升力。它所配備的太陽能電池能將太陽能轉化成電能，太陽能屬于 可再生 （選填“可再生”或“不可再生”）能源。若某飛機的最大速度為500km/h，若要通過300km的距離，飛機至少需飛行 36 min。
【解答】解：（1）如圖所示，飛機機翼上表面彎曲，下表面較平，飛機運動過程中，機翼上表面的空氣流速大，壓強小，下方空氣流速小，壓強大，從而形成升力；
（2）太陽能可以從自然界中源源不斷地得到，所以太陽能是可再生資源；
（3）由公式v＝得飛機飛行的時間為：
t＝＝＝0.6h＝36min。
故答案為：?。豢稍偕?6。
三、實驗探究題（本大題共4個小題，共24分）
14．（4分）小明在“探究平面鏡成像特點”的實驗中，在桌面上鋪一張大紙，紙上豎立一塊玻璃板作為平面鏡（如圖所示）。
（1）用玻璃板代替平面鏡進行實驗，目的是 便于確定像的位置 。
（2）小明用兩支完全相同的蠟燭來進行探究，最終得出平面鏡所成像與物大小相等的結論，操作方法是： 前后移動玻璃板后的蠟燭，發現能與玻璃板前蠟燭的像完全重合 。
（3）將蠟燭逐漸靠近玻璃板時，它的像的大小 不變 （選填“變大”“不變”或“變小”）。
（4）把像的位置的蠟燭移走，在相同位置上放上光屏。光屏不能承接到蠟燭的像，這說明平面鏡所成的像是 虛 （選填“實”或“虛”）像。
【解答】解：（1）玻璃板有透光性，平板玻璃既能成像，又能看清玻璃板后面的物體，便于確定像的位置；
（2）本實驗中，前后移動玻璃板后的蠟燭，發現能與玻璃板前蠟燭的像完全重合，因用兩支完全相同的蠟燭，最終得出平面鏡所成像與物大小相等的結論；
（3）平面鏡成的像與物大小相等，將蠟燭逐漸靠近玻璃板時，它的像的大小不變；
（4）虛像不能成在光屏上，把像的位置的蠟燭移走，在相同位置上放上光屏。光屏不能承接到蠟燭的像，這說明平面鏡所成的像是虛像。
故答案為：（1）便于確定像的位置；（2）前后移動玻璃板后的蠟燭，發現能與玻璃板前蠟燭的像完全重合；（3）不變；（4）虛。
15．（10分）小明在“探究杠桿平衡條件”的實驗中所用的實驗器材有：刻度均勻的杠桿、支架、彈簧測力計、刻度尺、細線和質量相同的鉤碼若干個。
（1）實驗前，杠桿靜止在如圖甲所示的位置，則此時杠桿處于 平衡 （選填“平衡”或“非平衡”）狀態。
（2）將杠桿調成水平位置平衡后，如圖乙所示，在A點掛3個鉤碼，則應在B點掛 4 個鉤碼，可能使杠桿在水平位置保持平衡。
（3）調整杠桿兩側鉤碼的數量，使杠桿在水平位置平衡，記錄的實驗數據如表所示：
根據實驗數據小明得到如下結論：動力×支點到動力作用點的距離＝阻力×支點到阻力作用點的距離。這個結論與杠桿的平衡條件不符，原因是實驗過程中沒有 ② （填序號）。
①改變力的大小
②改變力的方向
③改變力的作用點
（4）小明用彈簧測力計替代鉤碼，在B點豎直向下拉，然后將彈簧測力計繞B點逆時針旋轉至如圖丙所示位置。在旋轉過程中，要使杠桿仍然在水平位置平衡，則彈簧測力計的示數將逐漸 變大 （選填“變大”“變小”或“不變”），請?jiān)趫D中畫出旋轉到該位置時F1動力臂l1。
（5）如圖丁所示，用手提起重物時，從生物學的視角，可認為橈骨在肱二頭肌的牽引下繞著肘關節轉動；從物理學的視角來看，此時的前臂相當于 費力 （選填“省力”“等臂”或“費力”）杠桿。
【解答】解：（1）杠桿的位置如圖甲所示，此時杠桿處于靜止?fàn)顟B(tài)時，處于平衡狀態；
（2）假設一個鉤碼重G，杠桿一格為L(zhǎng)；根據杠桿的平衡條件：動力×動力臂＝阻力×阻力臂得出：3G×4L＝nG×3L，解得n＝4，即在B處掛4個鉤碼，杠桿平衡；
（3）“動力×支點到動力作用點的距離＝阻力×支點到阻力作用點的距離”，是在杠桿在水平位置平衡且動力和阻力的方向都是豎直向下的條件下得出的，也就是實驗過程中沒有改變動力或阻力的方向，故②正確；
（4）由圖丙可知，彈簧測力計由豎直方向逐漸向右轉動過程中，動力臂變短，而杠桿在水平位置始終保持平衡，由于阻力和阻力臂不變，根據杠桿平衡條件可知，測力計示數將變大；
過支點作力F1作用線的垂線，即為力臂，如圖所示：
（5）若把前臂看成杠桿，支點在肘關節的位置，肱二頭肌對前臂的拉力為動力，重物對手的壓力是阻力，當將重物舉起時，結合圖丙可知?jiǎng)恿Ρ坌∮谧枇Ρ?，所以前臂屬于費力杠桿。
故答案為：（1）平衡；（2）4；（3）②；（4）變大；見解析；（5）費力。
16．（7分）小明在“測量小燈泡的電阻”實驗中，選用的器材有：兩節新干電池（電壓為3V）、額定電壓為2.5V的待測小燈泡、滑動變阻器R1（60Ω 1A）、滑動變阻器R2（15Ω 1A）、電流表、電壓表、開關和若干導線。
（1）如圖甲是小明連接的部分電路，請你用筆畫線代替導線將電路補充完整。
（2）閉合開關后，發現電流表有示數，電壓表無示數，移動滑動變阻器滑片時，電流表示數有明顯變化，電壓表示數始終為零，其原因可能是 小燈泡短路 。
（3）排除故障后，閉合開關，第一次測量時小燈泡兩端的電壓等于2.5V，小燈泡正常發光。之后調節滑動變阻器，讓電壓逐次下調，使燈絲溫度不斷降低，燈泡變暗直至完全不發光，測量的數據如表所示。
①該實驗中，使用的滑動變阻器為 R1 （選填“R1”或“R2”）；
②第6次測量時，電流表指針的偏轉如圖乙所示。則此時小燈泡的電阻為 3.125 Ω；
③根據表格中的實驗數據分析，如圖丙中能正確描述通過該小燈泡的電流I與其兩端電壓U之間關系的是 a （選填“a”或“b”）。
（4）實際生活中，在閉合開關的瞬間白熾燈燈絲容易燒壞，是因?yàn)榇藭r(shí)燈絲的電阻 小 ，實際電功率較大，燈絲容易熔斷。
【拓展】完成上述實驗后，小明又利用滑動變阻器R1、R2和一個電壓未知的電源，以及電流表等器材設計了如圖丁所示的電路，測出了標有“0.5A”字樣小燈泡正常發光時的電阻，實驗步驟如下：
①先將R1、R2的滑片移至最右端，閉合開關S、S1，斷開開關S2，再將R1的滑片移至最左端，電流表的示數為0.4A；
②將R1的滑片移至最右端，斷開開關S1閉合開關S、S2，向左移動R1的滑片，直至電流表的示數為0.5A；
③保持R1滑片位置不動，斷開開關S2閉合開關S，S1電流表的示數恰好為0.3A；
④小燈泡正常發光時的電阻為 7 Ω。
【解答】解：（1）測小燈泡的電阻，電流表應該串聯在電路中，電壓表應該與燈泡并聯，連接如右圖。
（2）閉合開關后，電流表有示數，說明電路是連通的。電壓表無示數，可能小燈泡短路。
（3））①根據表中數據，第7次實驗，當燈泡電壓是0.1V，電流0.05A，串聯電流相等，滑動變阻器接入電路中的阻值R＝＝＝58Ω，
故選擇的是R1。
②根據圖乙所示，I＝0.16A，燈的電阻RL＝＝＝3.125Ω.
③根據表中數據分析可知，電流隨電壓的升高而升高，比值不是一個定值，不是一條直線。能正確描述通過該小燈泡的電流I與其兩端電壓U之間關系的是a。
（4）剛閉合開關時，溫度較低，電阻較小，燈的瞬間實際電功率較大，燈絲容易熔斷。
【拓展】①先將R1、R2的滑片移至最右端，閉合開關S、S1，斷開開關S2，再將R1的滑片移至最左端，電流表的示數為0.4A；此時電路中只有R2，電源電壓U＝IR2＝0.4A×15Ω＝6V、
②將R1的滑片移至最右端，斷開開關S1閉合開關S、S2，向左移動R1的滑片，直至電流表的示數為0.5A；燈和R1串聯，燈正常發光。
③保持R1滑片位置不動，斷開開關S2閉合開關S，S1電流表的示數恰好為0.3A；此時R1、R2串聯，R2＝15Ω，則R2的電壓U2＝I2R2＝0.3A×15Ω＝4.5V，
則R1接入電路中的阻值R1＝＝＝5Ω。＝＝
燈正常發光時，燈和R1串聯，R1＝5Ω，則此時R1的電壓U′＝I′R1＝0.5A×5Ω＝2.5V，燈的電阻RL＝＝＝7Ω。
故答案為：（1）如圖；
（2）小燈泡短路；
（3）①R1；②3.125；③a；
（4）??；
【拓展】7。
四、計算應用題（本大題共3個小題；第36題5分，第37題6分，第38題7分，共18分。解答時，要求有必要的文字說明、公式和計算步驟等，只寫最后結果不得分）
17．（6分）如圖所示，質量為6kg體積為5×10﹣3m3、底面積為1.0×10﹣2m3質地均勻的圓柱體甲與盛有水的輕質薄壁柱形容器乙放在水平地面上。質量為1kg的物塊丙漂浮在水面上，水對容器底部的壓強與圓柱體甲對地面的壓強相等。（ρ水＝1.0×103kg/m3，g取10N/kg）
（1）求甲的密度；
（2）求容器乙內水的深度；
（3）在甲的上方沿水平方向截取一部分，同時從水中取出丙。將甲截取的部分浸沒在容器乙的水中，把丙疊放在甲剩余部分上方后，發現水對容器乙底部的壓力沒有變化，求甲對地面的壓強變化量。
【解答】解：（1）甲的密度：
ρ甲＝＝＝1.2×103kg/m3，
（2）甲對地面的F＝G＝mg＝6kg×10N/kg＝60N；
壓強p＝＝＝6000Pa；
水對容器底部的壓強與圓柱體甲對地面的壓強相等p＝6000Pa；
深度h＝＝＝0.6m；
（3）丙在水中漂浮，根據浮沉條件可得：
F浮＝G丙＝m丙g＝1kg×10N/kg＝10N，
水對容器乙底部的壓力：
F水＝p水S＝ρ水ghS＝ρ水g（V排+V水），
將甲截取的部分浸沒在容器乙的水中，水對容器乙底部的壓力沒有變化，因?yàn)棣阉?、g、V水不變，則V排不變，即甲截取部分的體積：
ΔV甲＝V丙排＝＝＝1×10﹣3m3，
截取的甲的重力ΔG甲＝Δm甲g＝ρ甲ΔV甲＝1.2×103kg/m3×1×10﹣3m3×10N/kg＝12N，
甲對地面變化的壓力：ΔF＝ΔG甲﹣G丙＝12N﹣10N＝2N，
甲對地面的壓強變化量Δp甲＝＝＝200Pa。
答：（1）甲的密度是1.2×103kg/m3；
（2）容器乙內水的深度是0.6m；
（3）甲對地面的壓強變化量是200Pa。
18．（7分）如圖所示，電源電壓保持不變，電流表量程為0～3A，電壓表量程為0～15V，定值電阻R1阻值為10Ω，滑動變阻器R2的規格是“20Ω 1A”，閉合開關S，滑動變阻器的滑片P位于某位置時，電流表示數為0.5A。
（1）求R1兩端的電壓；
（2）求定值電阻R1消耗的電功率；
（3）若用定值電阻R0替換電阻R1，閉合開關S時，觀察到電流表示數為0.4A，電壓表示數為4V，接著在保證電路正常工作的情況下向某一方向移動滑片，發現電壓表示數最大變化量為3V。求R0的阻值及電源電壓。
【解答】解：（1）由圖可知，R1與R2串聯，閉合開關S，滑動變阻器的滑片P位于某位置時，電流表示數為0.5A，
由得，U1＝IR1＝0.5A×10Ω＝5V；
（2）定值電阻R1消耗的電功率 ；
（3）定值電阻R1阻值為10Ω，滑動變阻器R2的規格是“20Ω 1A”，閉合開關S，滑動變阻器的滑片P位于某位置時，電流表示數為0.5A。如果此時滑動變阻器的滑片在阻值最大端，電源電壓：U＝（R1+R2）I＝（10Ω+20Ω）0.5A＝15V，所以，該電路電源電壓最大可能為15V。
若用定值電阻R0替換電阻R1，閉合開關S時，觀察到電流表示數為I′＝0.4A，電壓表示數為4V，就是R0與R2串聯，，滑片在中點；
接著在保證電路正常工作的情況下向某一方向移動滑片，發現電壓表示數最大變化量為3V，滑片可能向左，也可能向右滑動。
（假設一）：滑片左滑，當電流表示數為Imax＝1A時，電壓表示數變化量最大3V，變阻器兩端電壓減小3V，就是R0兩端電壓增大△U0＝3V，列出方程：
△U0＝ImaxR0﹣I′R0，，
R0替換電阻R1，電流表示數為I′＝0.4A，電壓表示數為4V，此時R′2＝10Ω，所以，電源電壓：U＝I′（R0+R2′）＝0.4A×（5Ω+10Ω）＝6V；
（假設二）：滑片右滑，當滑片移到最右端時，電壓表示數變化量最大3V，變阻器兩端電壓增大3V，此時變阻器兩端電壓U2＝7V，R2＝20Ω，
此時電流 ，
滑片右滑，當滑片移到最右端時，變阻器兩端電壓增大3V，R0兩端電壓就減小△U0＝3V，列出方程：
I′R0﹣I″R0＝△U0，，
此時電源電壓 U＝I″（R0+R2）＝0.35A×（60Ω+20Ω）＝28V，
該電路電源電壓最大只能為15V，所以，電源電壓不可能是28V，所以滑片右滑的假設不符合題意。
R0的阻值只能是5Ω，電源電壓是6V。
答：（1）R1兩端的電壓為5V；
（2）定值電阻R1消耗的電功率為2.5W；
（3）若用定值電阻R0替換電阻R1，閉合開關S時，觀察到電流表示數為0.4A，電壓表示數為4V，接著在保證電路正常工作的情況下向某一方向移動滑片，發現電壓表示數最大變化量為3V。R0的阻值為5Ω，電源電壓為6V。
聲明：試題解析著作權屬所有，未經書面同意，不得復制發布日期：2024/7/8 5:55:50；用戶：19944531502；郵箱：19944531502；學號：54883509實驗次數
動力F1/N
動力臂l1/cm
阻力F1/N
阻力臂l1/cm
1
1.0
15.0
1.5
10.0
2
1.0
20.0
1.0
20.0
3
3.0
10.0
2.0
15.0
數據序號
1
2
3
4
5
6
7
發光情況
明亮
不很亮
暗
很暗
微光
熄滅
熄滅
電壓U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
電流I/A
0.28
0.26
0.24
0.21
0.19
0.05
實驗次數
動力F1/N
動力臂l1/cm
阻力F1/N
阻力臂l1/cm
1
1.0
15.0
1.5
10.0
2
1.0
20.0
1.0
20.0
3
3.0
10.0
2.0
15.0
數據序號
1
2
3
4
5
6
7
發光情況
明亮
不很亮
暗
很暗
微光
熄滅
熄滅
電壓U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
電流I/A
0.28
0.26
0.24
0.21
0.19
0.05
