實驗 探究影響電流熱效應的因素

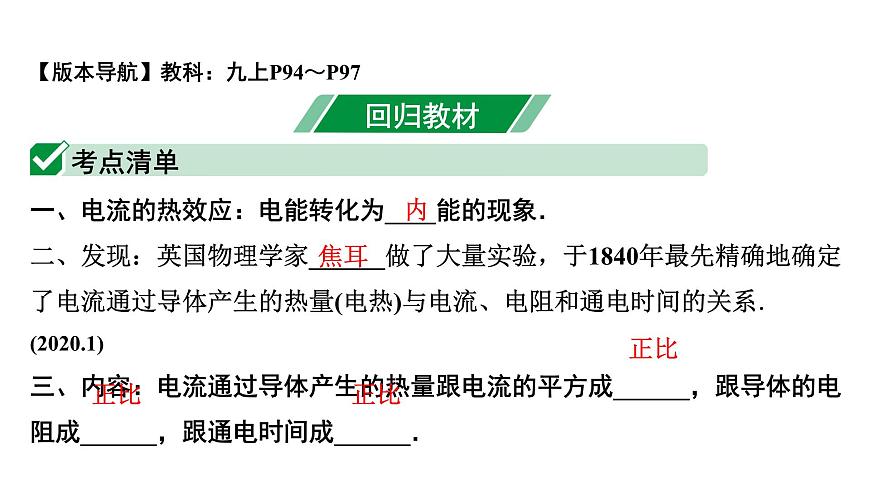

一、電流的熱效應：電能轉化為____能的現象．二、發現：英國物理學家______做了大量實驗，于1840年最先精確地確定了電流通過導體產生的熱量(電熱)與電流、電阻和通電時間的關系．(2020.1)三、內容：電流通過導體產生的熱量跟電流的平方成______，跟導體的電阻成______，跟通電時間成______．
【版本導航】教科：九上P94～P97

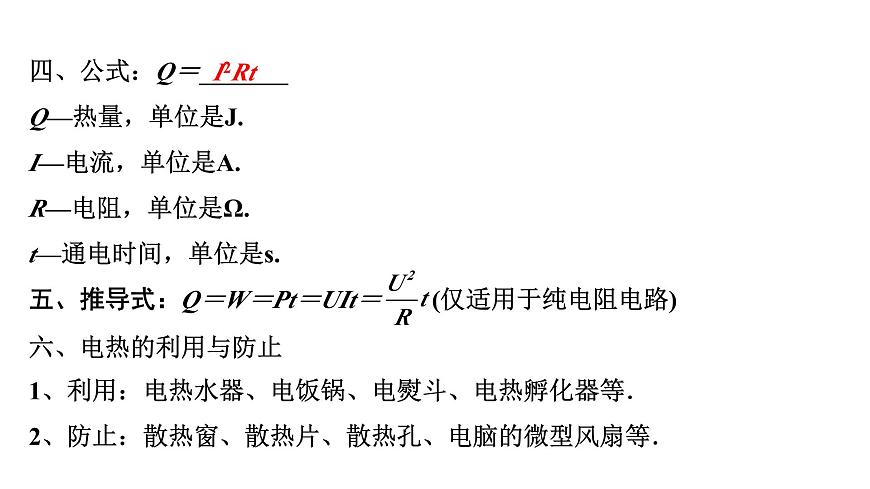

四、公式：Q＝_______Q—熱量，單位是J.I—電流，單位是A.R—電阻，單位是Ω.t—通電時間，單位是s.五、推導式：Q＝W＝Pt＝UIt＝ (僅適用于純電阻電路)六、電熱的利用與防止1、利用：電熱水器、電飯鍋、電熨斗、電熱孵化器等．2、防止：散熱窗、散熱片、散熱孔、電腦的微型風扇等．

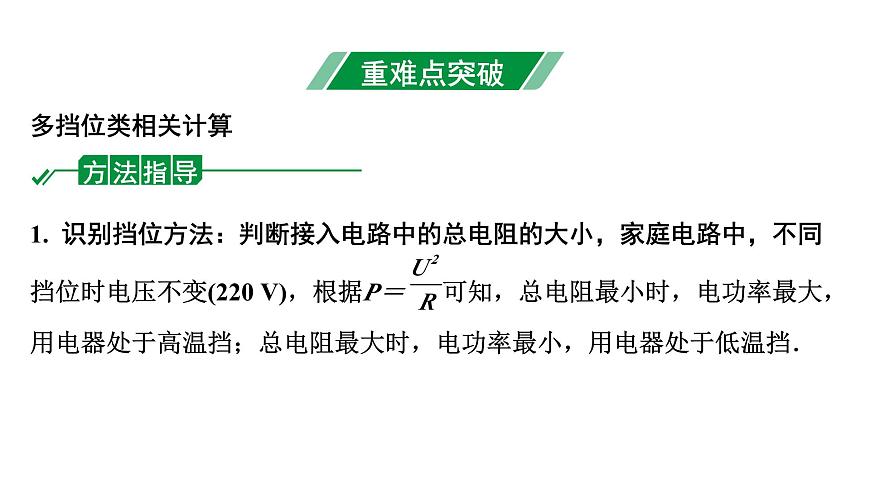

1. 識別擋位方法：判斷接入電路中的總電阻的大小，家庭電路中，不同擋位時電壓不變(220 V)，根據P＝ 可知，總電阻最小時，電功率最大，用電器處于高溫擋；總電阻最大時，電功率最小，用電器處于低溫擋．

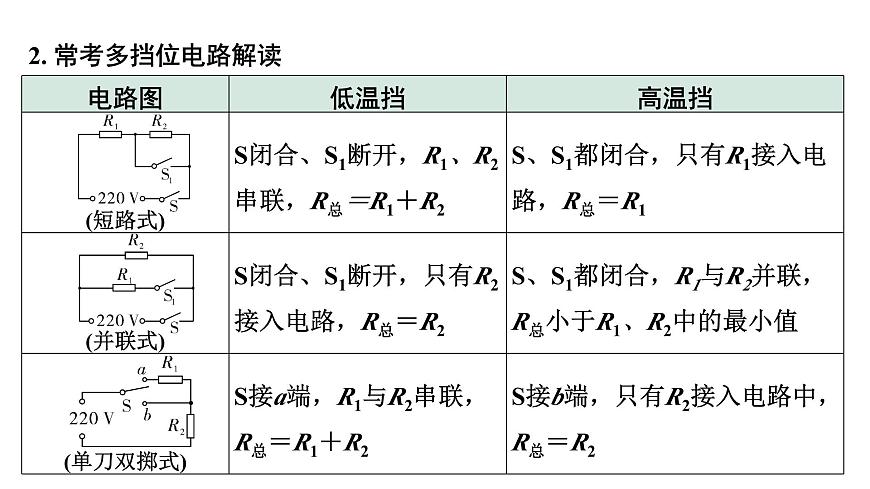

2. 常考多擋位電路解讀

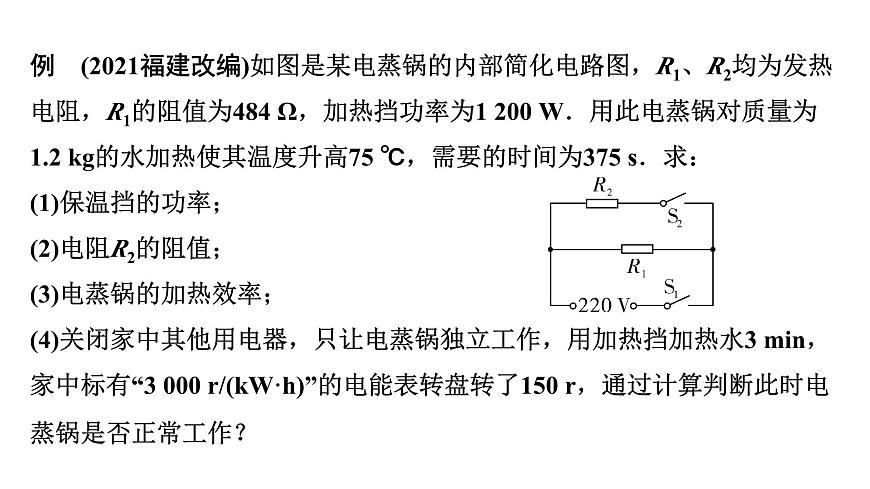

例　(2021福建改編)如圖是某電蒸鍋的內部簡化電路圖，R1、R2均為發熱電阻，R1的阻值為484 Ω，加熱擋功率為1 200 W．用此電蒸鍋對質量為1.2 kg的水加熱使其溫度升高75 ℃，需要的時間為375 s．求：(1)保溫擋的功率；(2)電阻R2的阻值；(3)電蒸鍋的加熱效率；(4)關閉家中其他用電器，只讓電蒸鍋獨立工作，用加熱擋加熱水3 min，家中標有“3 000 r/(kW·h)”的電能表轉盤轉了150 r，通過計算判斷此時電蒸鍋是否正常工作？

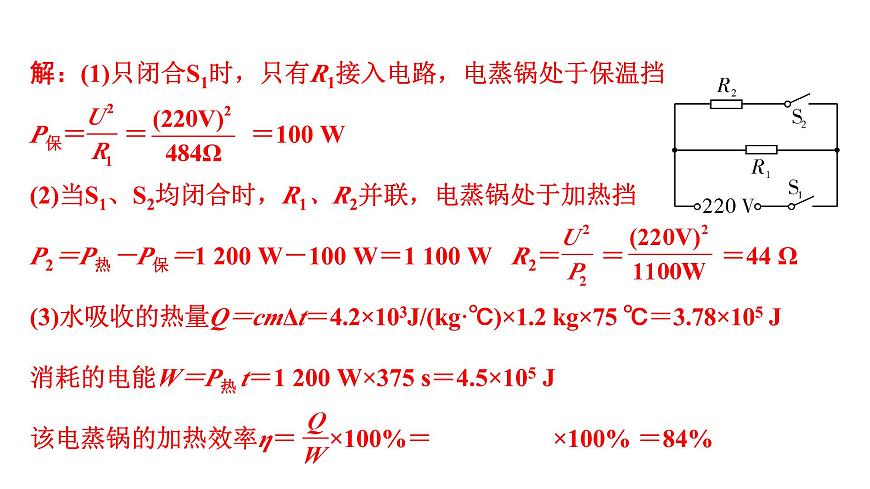

解：(1)只閉合S1時，只有R1接入電路，電蒸鍋處于保溫擋P保＝ ＝ ＝100 W(2)當S1、S2均閉合時，R1、R2并聯，電蒸鍋處于加熱擋P2＝P熱－P保＝1 200 W－100 W＝1 100 W R2＝ ＝ ＝44 Ω(3)水吸收的熱量Q＝cmΔt＝4.2×103J/(kg·℃)×1.2 kg×75 ℃＝3.78×105 J消耗的電能W＝P熱 t＝1 200 W×375 s＝4.5×105 J該電蒸鍋的加熱效率η＝ ×100%＝ ×100% ＝84%
(4)電能表轉150 r時消耗的電能W′＝ ＝0.05 kW·h電蒸鍋消耗的實際功率P實＝ ＝ ＝1 kW＝1 000 W＜1 200 W＝P熱所以此時電蒸鍋不能正常工作
變式1　結合銘牌如圖所示是某品牌電蒸鍋的內部電路簡化圖，R1、R2均為阻值不變的加熱電阻，該電蒸鍋有高溫、中溫和低溫三種工作擋位，其部分銘牌參數如下表所示，其中高溫擋的功率已模糊不清．求：(1)電阻R1的阻值；(2)高溫擋的功率；
(3)若該電蒸鍋的加熱效率為84%，則高溫擋正常加熱4 min，可將質量為1.2 kg的水溫度從20 ℃加熱到多少 ℃？(4)若某次工作中電路的實際電壓為200 V，則中溫擋的實際功率為多少？(結果保留到小數點后一位)
解：(1)當開關S1閉合，S2接B時，電路為R1的簡單電路，此時處于中溫擋則電阻R1的阻值R1＝ ＝ ＝88 Ω(2)當開關S1斷開，S2接B時，電阻R1與R2串聯，電路處于低溫擋此時電路中的總電阻R總＝ ＝ ＝176 Ω所以電阻R2的阻值R2＝R總－R1＝176 Ω－88 Ω＝88 Ω當開關S1閉合，S2接A時，電阻R1與R2并聯，電路處于高溫擋，由于R1＝R2 則高溫擋的功率P高＝2P中＝2×550 W＝1 100 W
(3)高溫擋加熱4 min放出的熱量W＝P高t高＝1 100 W×4×60 s＝2.64×105 J根據 可知，水吸收的熱量Q吸＝ηW ＝84%×2.64×105 J＝2.217 6×105 J根據Q＝cm(t－t0)可知，可將水加熱到的溫度t＝ ＋t0＝ ＋20 ℃＝64 ℃
(4) 當實際電壓為200 V時，中溫擋的實際功率
變式2　結合坐標圖像如圖甲是某電蒸鍋的內部電路的工作原理簡圖，R1、R2均為阻值不變的加熱電阻，通過旋鈕開關可以實現加熱和保溫兩個擋位功能的切換，某次使用該電蒸鍋燒水過程中，消耗的電功率隨時間變化的圖像如圖乙所示．求：(1)電阻R1的阻值；(2)把體積為1.2 L、初溫為30 ℃的水加熱至沸騰，水吸收的熱量(1標準大氣壓下)；(3)已知(2)過程用時7 min，則該電蒸鍋的加熱效率．
解：(1)由圖乙可知，P加熱＝1 000 W，P保溫＝400 W由P＝ 可知，電壓不變時，電阻越小，電功率越大旋鈕開關旋至1時，電阻R1、R2串聯工作，電路處于保溫擋由P＝ 可知，此時電路中的總電阻R總＝ ＝ ＝121 Ω當旋鈕開關旋至2時，電路為R2的簡單電路，電路處于加熱擋,電阻R2的電阻R2＝ ＝ ＝48.4 Ω所以電阻R1的阻值R1＝R總－R2＝121 Ω－48.4 Ω＝72.6 Ω
(2)水的質量m＝ρV＝1.0×103 kg/m3×1.2×10－3 m3＝1.2 kg水吸收的熱量Q吸＝cm(t－t0)＝4.2×103 J/(kg·℃)×1.2 kg×(100 ℃－30℃)＝3.528×105 J(3)消耗的電能W＝P加熱t(yī)加熱＝1 000 W×7×60 s＝4.2×105 J則電蒸鍋的加熱效率η＝ ×100%＝ ×100%＝84%
變式3　結合電路設計小華利用電源、兩個相同的發熱電阻和兩個開關也設計了一個電蒸鍋的內部簡化圖，其仍然具有加熱和保溫兩個擋位．已知該電蒸鍋的加熱擋功率為1 100 W.(1)請在圖中虛線框內畫出兩個電阻和開關S2三個元件的符號，將電蒸鍋的電路圖連接完整；(2)求電蒸鍋內部一個發熱電阻的阻值；(3)用該電蒸鍋將質量為2 kg、初溫為20 ℃的水用加熱擋正常加熱至75 ℃，求水吸收的熱量；(4)已知該電蒸鍋的加熱效率為80%，求上述過程需要正常加熱多長時間？
解：(2)當開關S1、S2閉合時，電路處于加熱擋，則電阻R2＝ ＝ ＝44 Ω(3)水吸收的熱量Q吸＝cm(t－t0)＝4.2×103 J/(kg·℃)×2 kg×(75 ℃－20 ℃)＝4.62×105 J(4)由于電蒸鍋的加熱效率為80%，則電蒸鍋放出的熱量W＝ ＝ ＝5.775×105 J需要正常加熱的時間為t＝ ＝ ＝525 s
控制通過電熱絲的_____和通電時間相同，改變電熱絲的阻值(將阻值不同的電熱絲串聯在電路中)
探究影響電流熱效應的因素(近10年未考)
液柱上升的高度
【設計實驗與進行實驗】(1)請根據實物電路，在虛線框內畫出對應的電路圖.(2)為了在較短的時間內達到明顯的實驗效果，常選用空氣而不用水做實驗，是因為空氣具有________較小的特點.
例　 小剛在“探究影響電流熱效應的因素”實驗中，所用的實驗裝置如圖所示.
(3)實驗中通過觀察玻璃管內液柱____________來反映電熱絲產生熱量的多少，這里采用的方法是_______．在研究許多物理問題時都會用到這種方法，下列研究實例采用研究方法與此相同的是___.A. 探究電流與電壓、電阻的關系B. 用鐵屑顯示磁體周圍磁場分布C. 研究光的傳播時，引入“光線”D. 探究真空能否傳聲(4)閉合開關，通過兩個電阻絲的電流______，該裝置可以探究電流的熱效應跟_____的關系.
【分析與論證】一段時間后，觀察到甲玻璃管內液柱上升的高度較大, 由此可以得出的結論是_______________________________________________________. 【交流與反思】(1)若通電一段時間后，發現其中一個玻璃管中液柱的高度幾乎不變，出現該現象的原因可能是__________________.
其他條件不變時，電阻越大，電流通過電阻產生的熱量越多
(2)容器中的電阻采用金屬絲，在電流與通電時間相同的條件下，選用長度和橫截面積都相同的兩種材料進行實驗．為了使實驗現象最明顯，可以選用表中的銅與_________進行對比.
長1米、橫截面積1毫米2的幾種材料的電阻(20 ℃時)
(3)(2022懷化)英國物理學家焦耳通過大量實驗，最先精確地確定了電流通過導體時產生的熱量跟電流的二次方成正比，跟導體的_____成正比，跟_________成正比．這個規律叫做焦耳定律，其表達式為________.【結論應用】(2023嘉興改編)請說出生活中支持“電熱跟導體的電阻大小有關，電阻越大電熱越多”這個結論的一個實例：__________________________________________.
電爐絲熱得發紅，與它串聯的導線卻不怎么熱
1. (2020江西1題2分)1840年英國物理學家_____最先精確地確定了電流通過導體產生的熱量與電流、電阻和通電時間的關系，其表達式為：Q＝____.2. (2020江西8題2分)給手機快速充電的過程，主要是將電能轉化為_____能，過一會兒，充電器發燙，這是通過電流_____的方式，增大了物體的內能．
焦耳定律理解(10年4考)
3. (04江西26題改編)在家庭電路中同時接入如圖所示的用電器，會造成電路總功率過大，從而引起干路中的電流過大，根據_____定律，可知導線中將產生大量的_____，使導線發熱，甚至燃燒引起火災．
類型1　純銘牌類(2021.17，2022.20，2022.17)4. (2021江西17題8分)如表一所示是小紅同學家的燃氣熱水器正常工作時顯示的部分參數．已知水的初溫為20 ℃，c水＝4.2×103 J/(kg·℃)．求：(1)燃氣熱水器正常工作10 min流出的熱水的質量；(2)燃氣熱水器正常工作10 min流出的熱水所吸收的熱量；
電熱相關計算(10年7考)
(3)小紅同學觀察到學校用的是即熱式電熱水器，銘牌如表二所示．若要得到(2)問中熱水所吸收的熱量，即熱式電熱水器需正常工作16 min 40 s，則該即熱式電熱水器的加熱效率為多少；(4)請寫出使用電能的兩個優點．表一 表二
解：(1)燃氣熱水器正常工作10 min流出的熱水的體積V水＝5.0 L/min×10 min＝50 L＝5×10－2 m3則10 min流出的熱水的質量m水＝ρ水V水＝1.0×103 kg/m3×5×10－2 m3＝50 kg(2)燃氣熱水器正常工作10 min流出的熱水所吸收的熱量Q吸＝c水m水(t－t0)＝4.2×103 J/(kg·℃)×50 kg×(50℃－20℃)＝6.3×106 J(3)t即熱＝16 min 40 s＝1 000 s即熱式電熱水器消耗的電能W＝Pt即熱＝7 000 W×1 000 s＝7×106 J即熱式電熱水器的加熱效率η＝ ×100%＝ ×100%＝90%(4)環保、方便
5. (2022江西17題8分)家用電器使用日益廣泛，好學的瑞瑞突發奇想，想檢驗電熱水壺和電飯煲誰的熱效率高，如圖所示是瑞瑞家兩種電器及銘牌．下表是瑞瑞在使用這兩種電器(正常工作)燒水時所記錄的數據．(1)在1標準大氣壓下，把電熱水壺中的水燒開，水需要吸收多少熱量？(2)試通過計算說明電熱水壺和電飯煲的熱效率誰高．
解：(1)水吸收的熱量Q吸＝c水m(t－t0)＝4.2×103 J/(kg·℃)×1.8 kg×(100℃－20℃)＝6.048×105 J(2)電熱水壺的熱效率η壺＝ ×100%＝ ×100%＝ ×100%＝70%電飯煲的熱效率η煲＝ ×100%＝ ×100%＝ ×100%＝80%所以η壺< η煲 ，因此電飯煲的熱效率高
6. (2022江西20題6分)如圖甲所示，是一則公益廣告，濃濃的孝心滲透著社會主義核心價值觀．小姬給爺爺網購了一臺電熱足浴器，其銘牌的部分參數如圖乙所示，足浴器某次正常工作時控制面板顯示如圖丙所示，求：(1)此時足浴器的工作電流；(計算結果保留一位小數)(2)足浴器裝入最大容量初溫22 ℃的水，當水溫達到控制面板上顯示的溫度時水所吸收的熱量；(3)上述加熱過程耗時16 min，該足浴器的熱電效率．
解：(1)由P＝UI得，此時足浴器的工作電流I＝ ＝ ≈ 2.3 A(2)水的質量m＝ρV＝1.0×103 kg/m3×5×10－3 m3＝5 kg水吸收的熱量Q吸＝cm(t－t0)＝4.2×103 J/( kg· ℃)×5 kg×(42 ℃－22 ℃)＝4.2×105 J(3)足浴器消耗的電能W＝Pt＝500 W×16×60 s＝4.8×105 J足浴器的熱電效率
類型2　含電路圖的多擋位類(10年4考)7. (2020江西22題8分)冬天打出來的果汁太涼，不宜直接飲用，如圖所示，是小麗制作的“能加熱的榨汁杯”及其內部電路簡化結構示意圖，該榨汁杯的部分參數如表所示．
求：(1)僅榨汁時的正常工作電流；(2)R2的阻值；(3)已知該榨汁杯正常工作時的加熱效率為90%，給杯子盛滿果汁并加熱，使其溫度升高30 ℃，需要加熱多長時間．[c果汁＝4×103 J/(kg·℃)，ρ果汁＝1.2×103 kg/m3]
解：(1)僅榨汁時的正常工作電流I＝ ＝0.3 A(2)根據P＝UI＝ 可知，電壓一定時，S2閉合時，只有R1接入電路，為保溫擋，S2、S3均閉合時，R1和R2并聯，電阻最小，總功率最大，為加熱擋R2的功率P2＝P加－P保＝300 W－80 W＝220 WR2的阻值為R2＝ ＝220 Ω
(3)果汁的質量m＝ρ果汁V＝1.2×103 kg/m3×300×10－6 m3＝0.36 kg果汁吸收的熱量Q吸＝c果汁mΔt＝4×103 J/(kg·℃)×0.36 kg×30 ℃＝4.32×104 J由公式η＝ ×100%得 W＝ ＝4.8×104 J則需要加熱的時間t＝ ＝160 s
8. (2023江西22題8分)如圖甲所示，是小姬媽媽為寶寶準備的暖奶器及其內部電路的結構示意圖和銘牌．暖奶器具有加熱、保溫雙重功能，當雙觸點開關連接觸點1和2時為關閉狀態，連接觸點2和3時為保溫狀態，連接觸點3和4時為加熱狀態．(溫馨提示：最適合寶寶飲用的牛奶溫度為40 ℃)
(1)求電阻R2的阻值；(2)把400 g牛奶從20 ℃加熱到40 ℃，求牛奶所吸收的熱量[c牛奶＝4.0×103 J/(kg·℃)]；(3)如圖乙所示，是暖奶器正常加熱和保溫過程中溫度隨時間變化的圖像，求暖奶器在加熱過程中的熱效率．(結果保留到小數點后一位)
解：(1)電路處于保溫狀態時，只有R1工作；處于加熱狀態時，R1與R2并聯工作，P2＝P加熱－P保溫＝220 W－20 W＝200 W電阻R2的阻值R2＝ ＝ ＝242 Ω(2)牛奶吸收的熱量Q吸＝c牛奶m(t－t0)＝4.0×103 J/(kg·℃)×0.4 kg×(40℃－20℃)＝3.2×104 J
(3)由圖像可知，加熱所用時間t1＝200 s暖奶器加熱所需電能W＝P加熱t(yī)1＝220 W×200 s＝4.4×104 J暖奶器在加熱過程中的熱效率η＝ ×100%＝ ×100% ≈72.7%
9. (2022江西22題8分)如圖所示，是某型號的爆米花機的電路圖，該爆米花機具有制作和保溫的功能．只閉合開關S1時，R1加熱，電動機攪拌, 開始制作爆米花；只閉合S2時，R2保溫，防止爆米花變涼；爆米花機的銘牌如表所示．[c玉米＝1.2×103 J/(kg·℃)](1)將100 g、20 ℃的玉米粒加熱到300 ℃成為爆米花時，求玉米粒需要吸收的熱量；(2)電阻R1發熱，把100 g、20 ℃的玉米粒加熱成為爆米花，需要用時5 min，求R1加熱效率；(3)求保溫電阻R2的阻值．
解：(1)解：玉米粒吸收的熱量Q＝c玉米m(t－t0)＝1.2×103 J/(kg·℃)×0.1 kg×(300 ℃－20 ℃)＝3.36×104 J(2)加熱電阻R1工作5 min消耗的電能W＝P加熱t(yī)＝200 W×5×60 s＝6×104 J加熱效率(3)保溫電阻
10. (2023江西22題8分)如圖所示，是某家用電熱水壺內部的電路簡化結構圖,其中R1、R2為阻值相同的電熱絲，有甲、乙、丙、丁四種不同的連接方式．該電熱水壺加熱有高溫、中溫、低溫三擋，中溫擋的額定功率為500 W. 求：(1)電熱水壺調至中溫擋正常加熱，將2 kg溫度為30℃的水燒開(標準大氣壓下)需要20min,水所吸收的熱量及電熱水壺的效率；(2)電熱水壺高溫擋的額定功率；(3)若某次電熱水壺用高溫擋加熱0.1h,耗電 0.09 kW·h，通過計算判斷此時電熱水壺是否正常工作？
解：(1)水吸收的熱量Q吸＝c水m水(t－t0)＝4.2×103 J/(kg·℃)×2 kg×(100 ℃－30 ℃)＝5.88×105 J消耗的電能W＝P中t＝500 W×20×60 s＝6×105 J電熱水壺的效率η＝ ×100%＝ ×100%＝98%(2)由題圖可知，中溫擋時R1單獨工作，高溫擋時兩等值的電阻并聯接入電路中工作則R1＝ ＝ ＝96.8 Ω由于R1、R2阻值相等，所以高溫擋時電路中的電阻R＝ ＝48.4 Ω 高溫擋的額定功率P高＝ ＝ ＝1 000 W
