蘇科版九年級全冊1 電阻教學ppt課件

這是一份蘇科版九年級全冊1 電阻教學ppt課件，共19頁。PPT課件主要包含了控制變量法，變阻器等內容，歡迎下載使用。
雖然阻礙重重，但是依然要前進

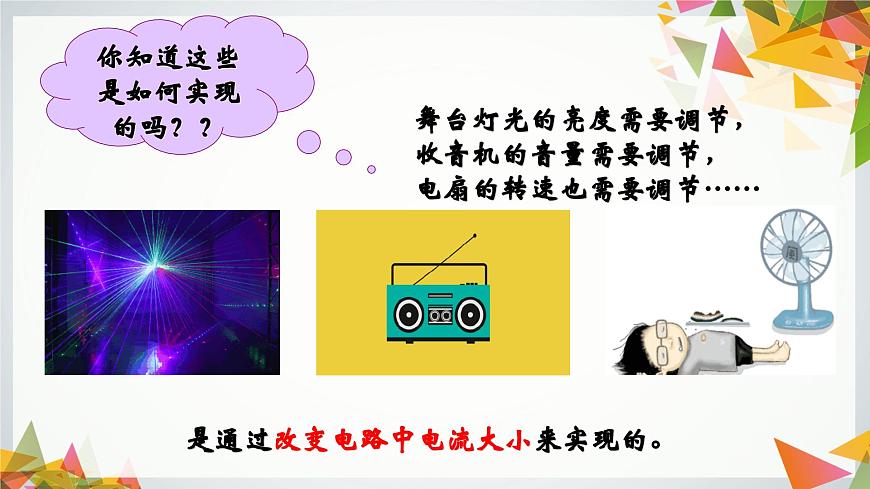

舞臺燈光的亮度需要調節，收音機的音量需要調節，電扇的轉速也需要調節……
你知道這些是如何實現的嗎？？
是通過改變電路中電流大小來實現的。
①電阻的意義：電阻表示導體對電流的阻礙作用。導體對電流的阻礙作用越大，導體的電阻就越大。
③在電路中電阻元件符號：
歐姆，簡稱歐，符號為 “Ω”
kΩ（千歐）， MΩ（ 兆歐 ）
1千歐=1000歐 1兆歐=1000千歐

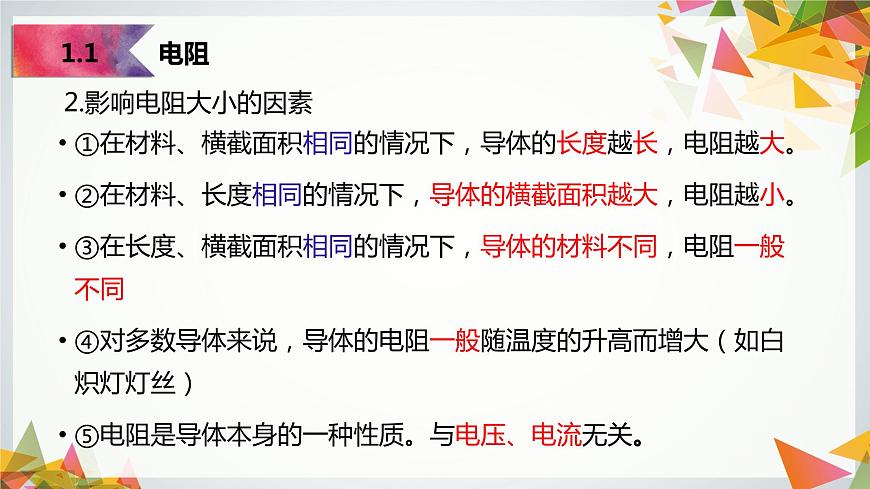

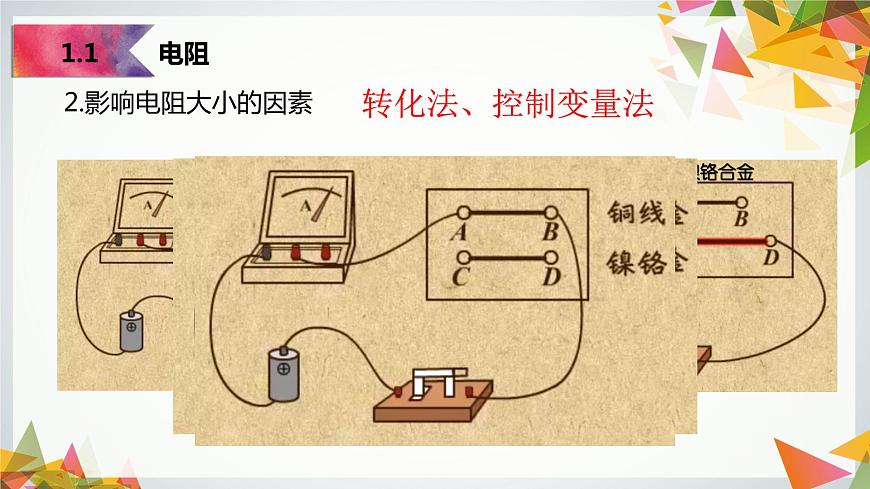

2.影響電阻大小的因素
①在材料、橫截面積相同的情況下，導體的長度越長，電阻越大。②在材料、長度相同的情況下，導體的橫截面積越大，電阻越小。③在長度、橫截面積相同的情況下，導體的材料不同，電阻一般不同④對多數導體來說，導體的電阻一般隨溫度的升高而增大（如白熾燈燈絲）⑤電阻是導體本身的一種性質。與電壓、電流無關。
1.定值電阻：阻值不變的電阻，符號為
2.滑動變阻器（電阻可連續改變）
B、滑動變阻器的構造、結構示意圖和符號
若是以下兩種接法，則移動滑片P，電阻會怎么變？電流會怎么變？
阻值不變，始終為零 ；電流此時最大
阻值不變，始終為最大值；電流此時最小
D、滑動變阻器的使用方法：（1）串聯
（3）閉合開關前，滑片P應移到＿ ＿＿＿＿。
E、滑動變阻器上的“2A 20Ω”的含義：
最大允許通過電流：2A，最大電阻：20Ω
3.電阻箱（電阻不能連續改變）
