2024年廣西賀州市八步區中考三模物理試題（原卷版+解析版）

這是一份2024年廣西賀州市八步區中考三模物理試題（原卷版+解析版），共31頁。試卷主要包含了本試卷g取，等內容，歡迎下載使用。

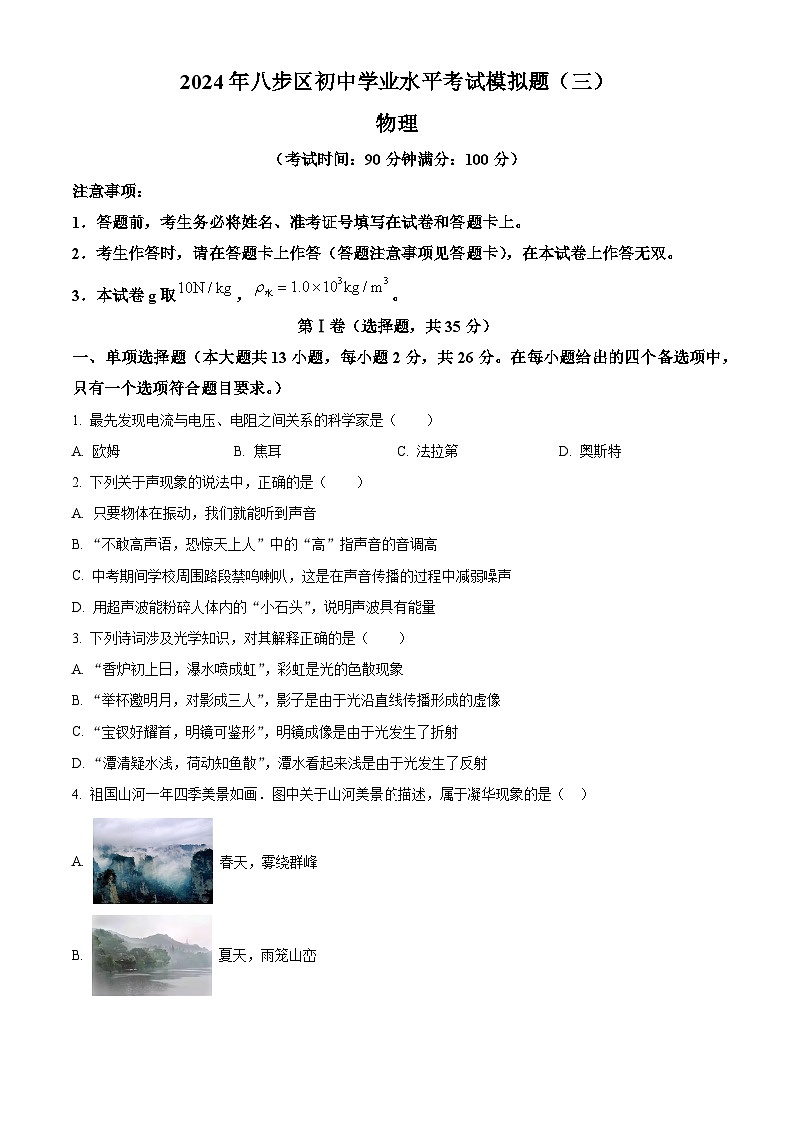

（考試時間：90分鐘滿分：100分）
注意事項：
1．答題前，考生務必將姓名、準考證號填寫在試卷和答題卡上。
2．考生作答時，請在答題卡上作答（答題注意事項見答題卡），在本試卷上作答無雙。
3．本試卷g取，。
第Ⅰ卷（選擇題，共35分）
一、單項選擇題（本大題共13小題，每小題2分，共26分。在每小題給出的四個備選項中，只有一個選項符合題目要求。）
1. 最先發現電流與電壓、電阻之間關系的科學家是（ ）
A. 歐姆B. 焦耳C. 法拉第D. 奧斯特
2. 下列關于聲現象的說法中，正確的是（ ）
A. 只要物體在振動，我們就能聽到聲音
B. “不敢高聲語，恐驚天上人”中的“高”指聲音的音調高
C. 中考期間學校周圍路段禁鳴喇叭，這是在聲音傳播的過程中減弱噪聲
D. 用超聲波能粉碎人體內的“小石頭”，說明聲波具有能量
3. 下列詩詞涉及光學知識，對其解釋正確的是（ ）
A. “香爐初上日，瀑水噴成虹”，彩虹是光的色散現象
B. “舉杯邀明月，對影成三人”，影子是由于光沿直線傳播形成的虛像
C. “寶釵好耀首，明鏡可鑒形”，明鏡成像是由于光發生了折射
D. “潭清疑水淺，荷動知魚散”，潭水看起來淺是由于光發生了反射
4. 祖國山河一年四季美景如畫．圖中關于山河美景描述，屬于凝華現象的是（ ）
A. 春天，霧繞群峰
B. 夏天，雨籠山巒

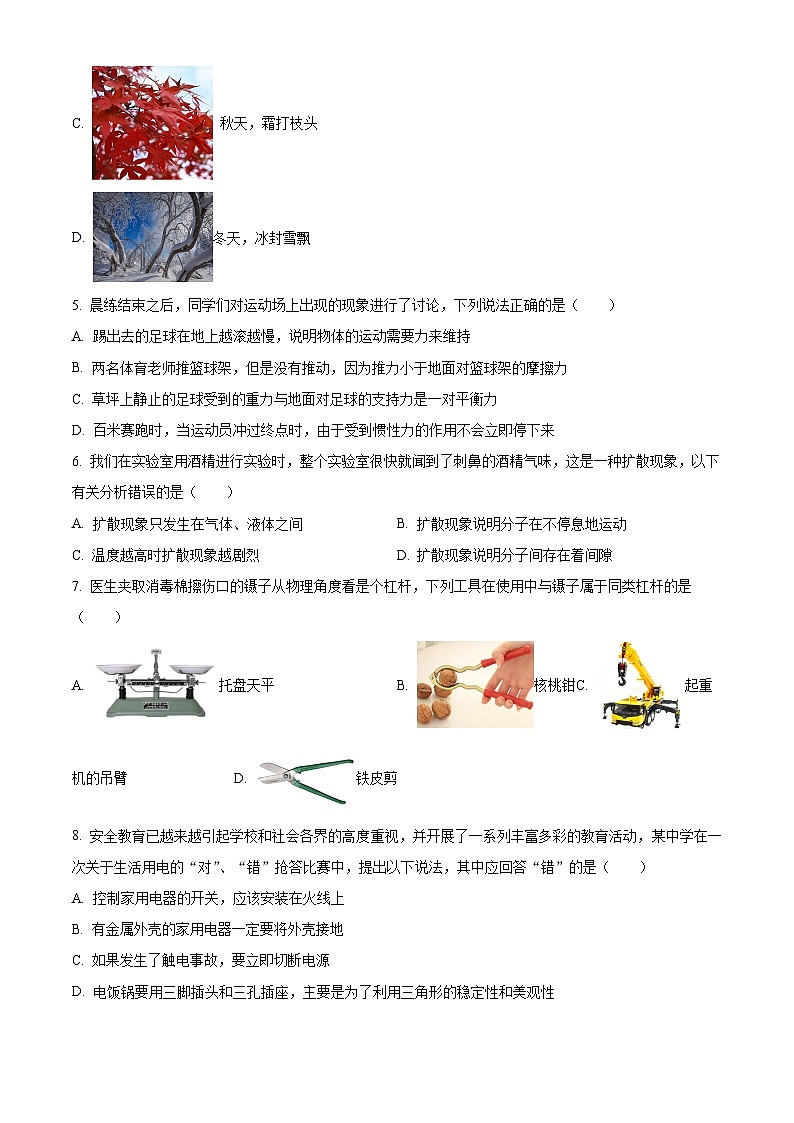

C. 秋天，霜打枝頭
D. 冬天，冰封雪飄
5. 晨練結束之后，同學們對運動場上出現的現象進行了討論，下列說法正確的是（ ）
A. 踢出去的足球在地上越滾越慢，說明物體的運動需要力來維持
B. 兩名體育老師推籃球架，但是沒有推動，因為推力小于地面對籃球架的摩擦力
C. 草坪上靜止的足球受到的重力與地面對足球的支持力是一對平衡力
D. 百米賽跑時，當運動員沖過終點時，由于受到慣性力的作用不會立即停下來
6. 我們在實驗室用酒精進行實驗時，整個實驗室很快就聞到了刺鼻的酒精氣味，這是一種擴散現象，以下有關分析錯誤的是（ ）
A. 擴散現象只發生在氣體、液體之間B. 擴散現象說明分子在不停息地運動
C. 溫度越高時擴散現象越劇烈D. 擴散現象說明分子間存在著間隙
7. 醫生夾取消毒棉擦傷口的鑷子從物理角度看是個杠桿，下列工具在使用中與鑷子屬于同類杠桿的是（ ）
A. 托盤天平B. 核桃鉗C. 起重機的吊臂D. 鐵皮剪
8. 安全教育已越來越引起學校和社會各界的高度重視，并開展了一系列豐富多彩的教育活動，某中學在一次關于生活用電的“對”、“錯”搶答比賽中，提出以下說法，其中應回答“錯”的是（ ）
A. 控制家用電器的開關，應該安裝在火線上
B. 有金屬外殼的家用電器一定要將外殼接地
C. 如果發生了觸電事故，要立即切斷電源
D. 電飯鍋要用三腳插頭和三孔插座，主要是為了利用三角形的穩定性和美觀性

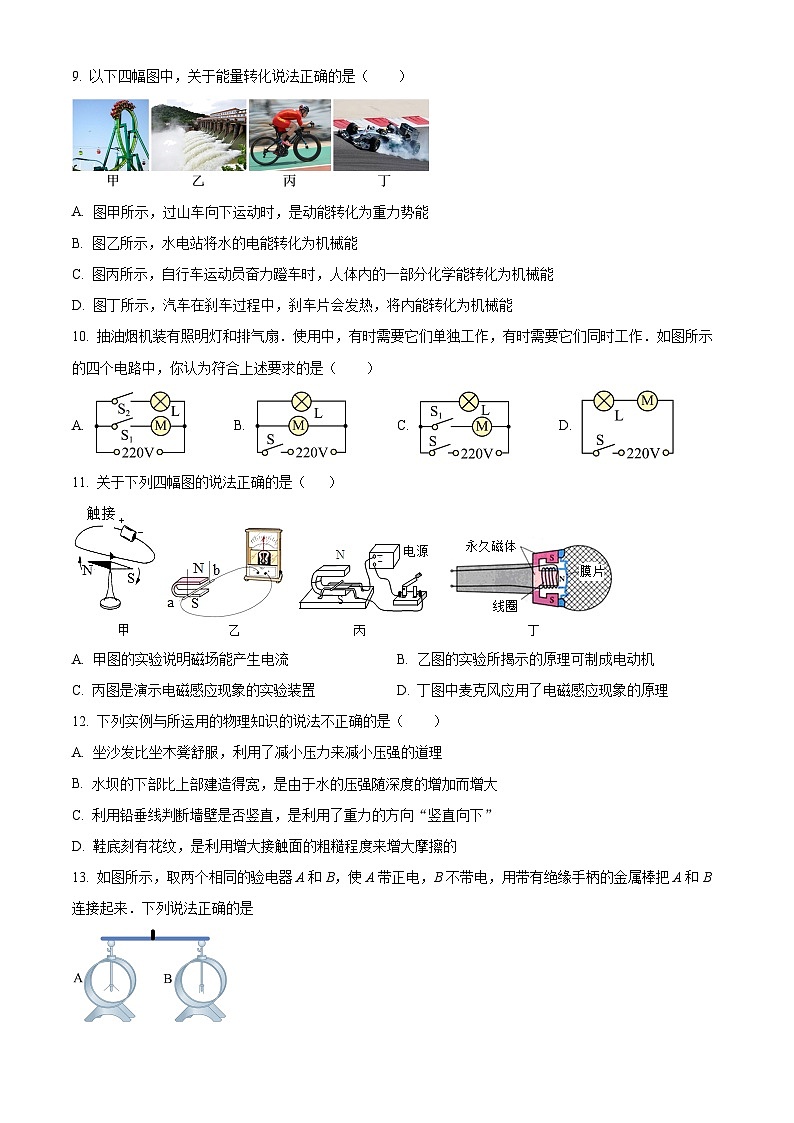

9. 以下四幅圖中，關于能量轉化說法正確的是（ ）
A. 圖甲所示，過山車向下運動時，是動能轉化為重力勢能
B. 圖乙所示，水電站將水的電能轉化為機械能
C. 圖丙所示，自行車運動員奮力蹬車時，人體內的一部分化學能轉化為機械能
D. 圖丁所示，汽車在剎車過程中，剎車片會發熱，將內能轉化為機械能
10. 抽油煙機裝有照明燈和排氣扇．使用中，有時需要它們單獨工作，有時需要它們同時工作．如圖所示的四個電路中，你認為符合上述要求的是（ ）
A. B. C. D.
11. 關于下列四幅圖的說法正確的是（ ）
A. 甲圖的實驗說明磁場能產生電流 B. 乙圖的實驗所揭示的原理可制成電動機
C. 丙圖是演示電磁感應現象的實驗裝置 D. 丁圖中麥克風應用了電磁感應現象的原理
12. 下列實例與所運用的物理知識的說法不正確的是（ ）
A. 坐沙發比坐木凳舒服，利用了減小壓力來減小壓強的道理
B. 水壩的下部比上部建造得寬，是由于水的壓強隨深度的增加而增大
C. 利用鉛垂線判斷墻壁是否豎直，是利用了重力的方向“豎直向下”
D. 鞋底刻有花紋，是利用增大接觸面的粗糙程度來增大摩擦的
13. 如圖所示，取兩個相同的驗電器A和B，使A帶正電，B不帶電，用帶有絕緣手柄的金屬棒把A和B連接起來．下列說法正確的是
A. B中的自由電子通過金屬棒流向A，A金屬箔的張角減小
B. A中的自由電子通過金屬棒流向B，B金屬箔的張角增大
C. A中正電荷通過金屬棒流向B，A金屬箔的張角減小
D. 金屬棒中瞬間電流的方向從B流向A，B金屬箔的張角增大
二、多項選擇題（本大題共3小題，每小題3分，共9分。在每小題給出的四個備選項中，有多個選項符合題目要求，全部選對得3分，選對但不全得2分，有選錯得0分。）
14. “風雨兼程十余載，逐夢藍天向未來”。承載著中國人“大飛機夢”的C919于2023年5月28日圓滿完成首個商業航班飛行，該機型的全部設計均由中國人自己的團隊自主完成，標志著中國航空工業的飛躍。下列描述正確的是（ ）
A. 飛機在空中飛行時相對于地面是運動的
B. 乘客乘坐飛機時系好安全帶是為了減小慣性
C. 飛機停在機場時，它受到的重力和地面對它的支持力是一對相互作用力
D. 飛機產生升力的原因是機翼上表面受到的壓力小于下表面受到的壓力
15. 下列是我們?nèi)粘Ｉ钪谐Ｒ姷墓猬F(xiàn)象，對它們的解釋正確的是（ ）
A. 人離照相機越遠，所成的像越大
B. 近視眼鏡是凸透鏡
C. 在岸上看到水中魚，看到的是魚的虛像
D. 在光的反射和折射現象中，光路都是可逆的
16. 如圖是自動測定油箱內油量的裝置圖，其中是一定值電阻，是弧形變阻器，它的金屬滑片是杠桿的一端，下列判斷正確的是（ ）
A. 油量表是由電壓表改裝而成的
B. 和在電路中是串聯的
C. 油位越高，通過的電流越小
D. 油位越低，兩端的電壓越大
第Ⅱ卷（非選擇題，共65分）
三、填空題（本大題共6小題，每空1分，共12分。不要求寫出演算過程）
17. 生活和生產中的很多物品都運用了物理學的知識．圖所示為紫砂茶壺，壺嘴和壺身構成了一個_____；圖所示為注射器，用它抽取藥液時應用了_________的知識．
18. 表中的數據為水和煤油的比熱容，這兩種液體中___________更適合作為汽車發動機的冷卻液。若要使壺中質量為2kg的水溫度升高20℃，水需吸收___________J熱量。
19. 家庭中的電燈、電視機、電風扇等用電器都是 _____聯在電路中的．小林家4月底電能表讀數為2708.7kW·h，5月底電能表示數如圖所示，那么5月份他家消耗了 _____kW·h的電能．
20. 手機的應用功能之多：作為電話機，它靠的是__________（選填“超聲波”或“電磁波”）和遠方的朋友進行通話；作為照相機，景物通過它的鏡頭成的是__________（選填“放大”、“等大”或“縮小”）的實像。
21. 如圖所示，不計摩擦和繩重，把一個重為20N的物體沿豎直方向在4s內勻速提升了 2m，所用拉力F為12.5N．則拉力F所做的功為_____J，滑輪組的機械效率為_____．
22. 如圖所示，甲、乙是放在水平地面上的兩個質地均勻的長方體，它們對水平地面的壓強相等。已知甲、乙的高度之比，底面積之比，則甲、乙對地面的壓力之比是______；若將甲、乙沿豎直方向切去相同質量，并將切下部分分別疊放在對方剩余部分的上方，疊放后甲、乙對地面的壓強增加量之比，已知甲的質量為6kg，則甲沿豎直方向切去的質量為______kg。

四、作圖題（本大題共1小題，共4分）
23. 如圖所示，兩條入射光線分別過凸透鏡的光心O和焦點F，請分別畫出經過凸透鏡折射后的光線。
24. 開關閉合后，螺線管及條形磁鐵A的磁感線形狀如圖乙所示，請分別在螺線管及條形磁鐵旁邊的括號內標出或極。
五、實驗題（本大題共4小題，共25分。請把答案直接填寫在答題卡相應的位置上）
25. 在課堂上同學們用小紙鍋燒水，如圖甲所示。為什么水能燒開而紙鍋不會燃燒呢？帶著這個問題，同學們開始探究水沸騰時溫度變化的特點，實驗裝置如圖乙所示。
（1）由上表可知，本實驗應選用__________（選填“水銀”或“酒精”）溫度計；
（2）用酒精燈給水加熱至沸騰，需要計時、記錄溫度并觀察現象。實驗中判斷水沸騰的依據是燒杯中出現圖丙中的__________（填“a”或“b”）所示現象；
（3）將收集的數據繪制成如圖丁所示的“溫度-時間”關系圖象，發現水在沸騰過程中，溫度變化的特點是__________；
（4）為了驗證水在沸騰過程中否需要吸熱，可__________，觀察水是否繼續沸騰；
（5）在交流環節中，同學們提出了以下各自的觀點，其中正確的有__________（填字母序號）。
a．紙板上的小孔加快了水的散熱，因此小孔是多余的。
b．用初溫較高的水做實驗，可以縮短沸騰前的加熱時間，節約能源。
c．在用小紙鍋燒水實驗中，紙鍋不會燃燒是因為紙的著火點高于水的沸點，且水沸騰時要不斷吸熱。
26. （1）如圖甲所示，在“探究光反射時的規律”的實驗中，白色紙板豎直立在水平放置的平面鏡上，入射光線與平面鏡的夾角為50°，則反射角大小為__________；若將ON右側紙板F沿ON向后轉動，則紙板F上__________（選填“能”或“不能”）顯示出反射光線；
（2）用調節好的天平稱量石塊的質量，測量結果如圖乙所示，則石塊的質量為__________g。接著在量筒中倒入40mL的水，用細線栓住石塊并放入量筒中后，量筒中的水面如圖丙所示，計算出石塊的密度為__________kg/m3；
（3）如圖丁所示，這是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置。通電一段時間后__________（選填“左”或“右”）側U型管液面高度變化更大，由此可以得出結論：在電流和通電時間相同時，導體的__________越大，產生的熱量越多。
27. 如圖甲是某實驗小組“探究二力平衡條件”時的實驗情景。
（1）把小車放在__________（選填“光滑”或“粗糙”）的水平桌面上，目的是為了減小__________對實驗的影響；
（2）當左右兩端的小盤里同時各放一個砝碼時，小車靜止，此時拉力F1、F2的大小__________，方向__________；
（3）保持兩盤砝碼質量相等，將小車扭轉一個角度，松手后小車__________（選填“能”或“不能”）平衡。設計此實驗步驟的目的是為了探究兩個平衡的力是否作用在__________；
（4）為了探究兩個平衡的力是否作用在同一物體上，實驗小組用輕質小卡片代替小車做實驗，如圖乙所示，他將要對小卡片進行的操作是__________。
28. 在做“伏安法測電阻”的實驗中，小明同學設計了如圖甲所示的電路，請你完成下列問題。
（1）連接電路時，應將開關__________；閉合開關前，滑動變阻器滑片應滑到最__________（填“左”或“右”）；
（2）連接完電路后，閉合開關，無論怎樣移動滑片，電流表指針均無偏轉，電壓表的指針有明顯的偏轉，這可能是由于__________斷路造成的；
（3）調節滑動變阻器，進行多次實驗，其中某次實驗時電壓表和電流表的讀數如圖乙所示，計算出該電阻的阻值為__________Ω；
（4）完成上述實驗后，小明還想測量一段電爐絲的電阻Rx，可是在連接電路時，發現電流表和滑動變阻器都已損壞。于是小明就利用剛才已測得的定值電阻R，重新設計了如圖丙所示的電路，可以測出電爐絲Rx的電阻。電源電壓未知且恒定不變，請把下列測量的實驗步驟補充完整：
①只閉合開關S1，__________；
②__________；
③電阻表達式：Rx=__________（用測得的物理量表示）。
六、綜合應用題（本大題共3小題，共24分。解答時要求在答題卡相應的答題區內寫出必要的文字說明、計算公式和重要的演算步驟。只寫出最后答案，未寫出主要演算過程的，不得分。）
29. “熊貓空中列車”是我國建造的世界第一列以鋰電池動力包為牽引動力的空中懸掛式軌道列車（如圖所示），它牽引力的功率可達 135kW。某次試驗過程中，它以最大功率勻速行駛 200s， 完成的距離為 3km。求列車在該次試驗過程中：
（1）行駛的速度；
（2）牽引力做的功；
（3）牽引力的大小？
30. 在中學生創新大賽中，我市某初中參賽小組設計了一種測定風力的裝置(如圖甲)，迎風板與壓敏電阻Rx連接，工作時迎風板總是正對風吹來的方向。壓敏電阻的阻值隨風力變化而變化，其阻值Rx與風力F關系如圖乙所示。已知電源電壓恒為5V，定值電阻R=3Ω。

(1)開關閉合后，風力增加時，電壓表的示數是增大還是減小？(不用說明理由)
(2)求無風時，壓敏電阻的功率？
(3)如果電壓表的量程為0~3V，求該裝置所能測量的最大風力？
31. 一帶閥門的圓柱形容器，底面積是200cm2，裝有12cm深的水，當把邊長為10cm，重為20N的正方體M用細繩懸掛放入水中時，有的體積露出水面，如圖所示．求：
（1）正方體M受到浮力；
（2）水對容器底部的壓強；
（3）若從圖示狀態開始，通過閥門K緩慢放水，當容器中水面下降了3cm時，細繩剛好被拉斷，則細繩能承受的最大拉力是多少？
2024年八步區初中學業水平考試模擬題（三）
物理
（考試時間：90分鐘滿分：100分）
注意事項：
1．答題前，考生務必將姓名、準考證號填寫在試卷和答題卡上。
2．考生作答時，請在答題卡上作答（答題注意事項見答題卡），在本試卷上作答無雙。
3．本試卷g取，。
第Ⅰ卷（選擇題，共35分）
一、單項選擇題（本大題共13小題，每小題2分，共26分。在每小題給出的四個備選項中，只有一個選項符合題目要求。）
1. 最先發現電流與電壓、電阻之間關系的科學家是（ ）
A 歐姆B. 焦耳C. 法拉第D. 奧斯特
【答案】A
【解析】
【詳解】A．歐姆發現了電流與電壓、電阻之間關系，即著名的歐姆定律，故A符合題意；
B．焦耳提出能量守恒與轉化定律，故B不符合題意；
C．法拉第首次發現電磁感應現象，進而得到產生交流電的方法，故C不符合題意；
D．奧斯特發現了電流的磁效應，故D不符合題意。
故選A。
2. 下列關于聲現象的說法中，正確的是（ ）
A. 只要物體在振動，我們就能聽到聲音
B. “不敢高聲語，恐驚天上人”中的“高”指聲音的音調高
C. 中考期間學校周圍路段禁鳴喇叭，這是在聲音傳播的過程中減弱噪聲
D. 用超聲波能粉碎人體內的“小石頭”，說明聲波具有能量
【答案】D
【解析】
【詳解】A．聲音是由物體振動產生的，物體振動可以發出聲音，但人只能聽到20~20000Hz范圍內的聲音，且聲音的傳播需要介質，因此不是發出聲音，我們就能聽到，故A錯誤；
B．“不敢高聲語，恐驚天上人”這里的“高”指的是聲音的大小，是響度，故B錯誤；
C．中考期間學校周圍路段禁鳴喇叭，這是在聲源處減弱噪聲，故C錯誤；
D．用超聲波能粉碎人體內的“小石頭”，是利用了聲音的能量，因此說明聲波具有能量，故D正確。
故選D。
3. 下列詩詞涉及光學知識，對其解釋正確的是（ ）
A. “香爐初上日，瀑水噴成虹”，彩虹是光的色散現象
B. “舉杯邀明月，對影成三人”，影子是由于光沿直線傳播形成的虛像
C. “寶釵好耀首，明鏡可鑒形”，明鏡成像是由于光發生了折射
D. “潭清疑水淺，荷動知魚散”，潭水看起來淺是由于光發生了反射
【答案】A
【解析】
【詳解】A．彩虹是由于太陽光穿過水霧時發生折射分解成七種色光的現象，這種現象叫光的色散，故A正確；
B．影子是由于光沿直線傳播照射不到的黑色區域，不是像，故B錯誤；
C．明鏡成像是由于光發生了反射，故C錯誤；
D．潭水看起來淺是由于光發生了折射，故D錯誤。
故選A。
4. 祖國山河一年四季美景如畫．圖中關于山河美景的描述，屬于凝華現象的是（ ）
A. 春天，霧繞群峰
B. 夏天，雨籠山巒
C. 秋天，霜打枝頭
D. 冬天，冰封雪飄
【答案】C
【解析】
【詳解】A．霧是液體，它是由空氣中的水蒸氣放熱液化后形成的，故A不符合題意；
B．雨是液體，它是由空氣中的水蒸氣放熱液化后形成的，故B不符合題意；
C．霜是固體，它是由空氣中水蒸氣放熱凝華后形成的，故C符合題意；
D．冰是固體，它是由液態的水放熱凝固后形成的，故D不符合題意。
故選C。
5. 晨練結束之后，同學們對運動場上出現的現象進行了討論，下列說法正確的是（ ）
A. 踢出去的足球在地上越滾越慢，說明物體的運動需要力來維持
B. 兩名體育老師推籃球架，但是沒有推動，因為推力小于地面對籃球架的摩擦力
C. 草坪上靜止的足球受到的重力與地面對足球的支持力是一對平衡力
D. 百米賽跑時，當運動員沖過終點時，由于受到慣性力的作用不會立即停下來
【答案】C
【解析】
【詳解】A．踢出去的足球在地上越滾越慢，是因為它受到阻力作用，改變了它的運動狀態，故A錯誤；
B．兩名體育老師推籃球架，但是沒有推動，因為推力和地面對籃球架的摩擦力是一對平衡力，大小相等，故B錯誤；
C．草坪上靜止的足球受到的重力與地面對足球的支持力大小相等，方向相反，作用在同一直線上，是一對平衡力，故C正確；
D．百米賽跑時，當運動員沖過終點時，由于具有慣性，要保持原來的運動狀態，所以不會立即停下來，故D錯誤。
故選C。
6. 我們在實驗室用酒精進行實驗時，整個實驗室很快就聞到了刺鼻的酒精氣味，這是一種擴散現象，以下有關分析錯誤的是（ ）
A. 擴散現象只發生在氣體、液體之間B. 擴散現象說明分子在不停息地運動
C. 溫度越高時擴散現象越劇烈D. 擴散現象說明分子間存在著間隙
【答案】A
【解析】
【分析】
【詳解】A．固體之間也可以發生擴散現象，故A錯誤，符合題意；
B．擴散現象本身就是由分子的無規則運動產生的，故B正確，不符合題意；
C．物體的溫度越高，分子的熱運動就越快，擴散就越快，故C正確，不符合題意；
D．擴散現象是不同的物質在相互接觸時可以彼此進入對方，說明分子間存在著間隙，故D正確，不符合題意。
故選A。
7. 醫生夾取消毒棉擦傷口的鑷子從物理角度看是個杠桿，下列工具在使用中與鑷子屬于同類杠桿的是（ ）
A. 托盤天平B. 核桃鉗C. 起重機的吊臂D. 鐵皮剪
【答案】C
【解析】
【詳解】鑷子在使用過程中，動力臂小于阻力臂，是費力杠桿。
．托盤天平在使用過程中，動力臂等于阻力臂，是等臂杠桿，故不符合題意；
．核桃鉗在使用過程中，動力臂大于阻力臂，是省力杠桿，故不符合題意；
．起重機的吊臂在使用過程中，動力臂小于阻力臂，是費力杠桿，故符合題意；
．鐵皮剪在使用過程中，動力臂大于阻力臂，是省力杠桿，故不符合題意。
故選
8. 安全教育已越來越引起學校和社會各界的高度重視，并開展了一系列豐富多彩的教育活動，某中學在一次關于生活用電的“對”、“錯”搶答比賽中，提出以下說法，其中應回答“錯”的是（ ）
A. 控制家用電器的開關，應該安裝在火線上
B. 有金屬外殼的家用電器一定要將外殼接地
C. 如果發生了觸電事故，要立即切斷電源
D. 電飯鍋要用三腳插頭和三孔插座，主要是為了利用三角形的穩定性和美觀性
【答案】D
【解析】
【詳解】A．控制家用電器的開關，應該安裝在火線上，斷開開關時，使用電器與火線斷開，更安全，故A正確，A 不符合題意；
B．有金屬外殼的家用電器一定要將外殼接地，防止外殼漏電時發生觸電事故，故B正確，B不符合題意；
C．如果發生了觸電事故，要立即切斷電源，使人脫離電路，再進行施救，故C正確，C不符合題意；
D．電飯鍋要用三腳插頭和三孔插座，是為了使外殼接地，防止外殼漏電時發生觸電事故，故D錯誤，D符合題意。
故選D。
9. 以下四幅圖中，關于能量轉化說法正確的是（ ）
A. 圖甲所示，過山車向下運動時，是動能轉化為重力勢能
B. 圖乙所示，水電站將水的電能轉化為機械能
C. 圖丙所示，自行車運動員奮力蹬車時，人體內的一部分化學能轉化為機械能
D. 圖丁所示，汽車在剎車過程中，剎車片會發熱，將內能轉化為機械能
【答案】C
【解析】
【詳解】A．圖甲所示，過山車向下運動時高度減小，速度增大，是重力勢能轉化為動能，故A錯誤；
B．圖乙所示，水力發電，將機械能轉化為電能，故B錯誤；
C．圖丙所示，自行車運動員奮力蹬車時，人體內的一部分化學能轉化為機械能，故C正確；
D．圖丁所示，汽車在剎車過程中，剎車片會發熱，是通過摩擦做功將機械能轉化為內能，故D錯誤。
故選C。
10. 抽油煙機裝有照明燈和排氣扇．使用中，有時需要它們單獨工作，有時需要它們同時工作．如圖所示的四個電路中，你認為符合上述要求的是（ ）
A. B. C. D.
【答案】A
【解析】
【詳解】由于題中要求有時需要它們單獨工作，有時需要它們同時工作，說明照明燈和排氣扇互不影響，故它們是并聯的關系，各由一個開關控制。故選A。
11. 關于下列四幅圖的說法正確的是（ ）
A. 甲圖的實驗說明磁場能產生電流 B. 乙圖的實驗所揭示的原理可制成電動機
C. 丙圖是演示電磁感應現象的實驗裝置 D. 丁圖中麥克風應用了電磁感應現象的原理
【答案】D
【解析】
【詳解】A．甲圖的實驗說明通電導線周圍存在磁場，故A錯誤；
B．乙圖的實驗是電磁感應現象，可以制成發電機，故B錯誤；
C．丙圖是演示磁場對通電導體的作用的實驗裝置，故C錯誤；
D．丁圖中麥克風應用了電磁感應現象的原理，故D正確。
故選D。
12. 下列實例與所運用的物理知識的說法不正確的是（ ）
A. 坐沙發比坐木凳舒服，利用了減小壓力來減小壓強的道理
B. 水壩的下部比上部建造得寬，是由于水的壓強隨深度的增加而增大
C. 利用鉛垂線判斷墻壁是否豎直，是利用了重力的方向“豎直向下”
D. 鞋底刻有花紋，是利用增大接觸面的粗糙程度來增大摩擦的
【答案】A
【解析】
【詳解】A．坐沙發比坐木凳舒服，利用了壓力一定時增大受力面積來減小壓強的道理，故A錯誤，A符合題意；
B．水壩的下部比上部建造得寬，是由于水的壓強隨深度的增加而增大，寬一些可以承受較大的壓強，故B正確，B不符合題意；
C．利用鉛垂線判斷墻壁是否豎直，是利用了重力的方向“豎直向下”，當墻壁與鉛垂線平行時，說明墻壁是豎直的，故C正確，C不符合題意；
D．鞋底刻有花紋，表面較粗糙，是利用壓力一定時增大接觸面的粗糙程度來增大摩擦的，故D正確，D不符合題意。
故選A。
13. 如圖所示，取兩個相同的驗電器A和B，使A帶正電，B不帶電，用帶有絕緣手柄的金屬棒把A和B連接起來．下列說法正確的是
A. B中的自由電子通過金屬棒流向A，A金屬箔的張角減小
B. A中的自由電子通過金屬棒流向B，B金屬箔的張角增大
C. A中正電荷通過金屬棒流向B，A金屬箔的張角減小
D. 金屬棒中瞬間電流的方向從B流向A，B金屬箔的張角增大
【答案】A
【解析】
【詳解】使A帶正電，B不帶電，用帶有絕緣手柄的金屬棒把A和B連接起來，B的部分負電荷會轉移到A上，因此驗電器B的金屬箔由于缺少自由電子而帶正電會張開；電流的方向與正電荷定向移動的方向相同，與負電荷定向移動方向相反，因此電流方向是由A到B，B中自由電子通過金屬棒流向A，A金屬箔的張角減小,故A正確。
二、多項選擇題（本大題共3小題，每小題3分，共9分。在每小題給出的四個備選項中，有多個選項符合題目要求，全部選對得3分，選對但不全得2分，有選錯得0分。）
14. “風雨兼程十余載，逐夢藍天向未來”。承載著中國人“大飛機夢”的C919于2023年5月28日圓滿完成首個商業航班飛行，該機型的全部設計均由中國人自己的團隊自主完成，標志著中國航空工業的飛躍。下列描述正確的是（ ）
A. 飛機在空中飛行時相對于地面是運動的
B. 乘客乘坐飛機時系好安全帶是為了減小慣性
C. 飛機停在機場時，它受到的重力和地面對它的支持力是一對相互作用力
D. 飛機產生升力的原因是機翼上表面受到的壓力小于下表面受到的壓力
【答案】AD
【解析】
【詳解】A．飛機在空中飛行時相對于地面位置在發生變化，是運動的，故A正確；
B．乘客乘坐飛機時系好安全帶是為了防止飛機突然減速或顛簸時由于慣性造成的傷害，故B錯誤；
C．飛機停在機場時，它受到重力和地面對它的支持力受力物體相同，大小相等，方向相反，作用在同一直線上，是一對平衡力，故C錯誤；
D．飛機產生升力的原因是機翼上表面空氣流速大、壓強小，下表面空氣流速小、壓強大，機翼上表面受到的壓力小于下表面受到的壓力，形成向上的壓力差，故D正確。
故選AD。
15. 下列是我們?nèi)粘Ｉ钪谐Ｒ姷墓猬F(xiàn)象，對它們的解釋正確的是（ ）
A. 人離照相機越遠，所成的像越大
B. 近視眼鏡是凸透鏡
C. 在岸上看到水中的魚，看到的是魚的虛像
D. 在光的反射和折射現象中，光路都是可逆的
【答案】CD
【解析】
【詳解】A．照相機的鏡頭是凸透鏡，根據凸透鏡成像規律，人離相機越遠，所成的像越小，故A錯誤；
B．產生近視眼的原因是晶狀體太厚，折光能力太強，或者眼球在前后方向上太長，因此來自遠處某點的光會聚在視網膜前，到達視網膜時已經不是一點而是一個模糊的光斑，所以利用凹透鏡能使光線發散的特點，在眼睛前面放一個凹透鏡，即近視眼鏡是凹透鏡，故B錯誤；
C．在岸上看到水中的魚，由于光從水中斜射入空氣中時發生折射，我們看到的是魚的虛像，故C正確；
D．由實驗可知，在光的反射和折射現象中，光線可以逆著原光路反方向傳播，光路都是可逆的，故D正確。
故選CD。
16. 如圖是自動測定油箱內油量的裝置圖，其中是一定值電阻，是弧形變阻器，它的金屬滑片是杠桿的一端，下列判斷正確的是（ ）
A. 油量表是由電壓表改裝而成的
B. 和在電路中是串聯的
C. 油位越高，通過的電流越小
D. 油位越低，兩端電壓越大
【答案】BD
【解析】
【詳解】AB．如圖，和依次連接在電路中，在電路中是串聯的，油量表串聯在電路中，是由電流表改裝而成的，故A錯誤，B正確；
C．油位越高，浮子位置越高，杠桿右端越低，變阻器接入電路的阻值越小，電路總電阻越小，電源電壓不變，根據歐姆定律可知，通過的電流越大，故C錯誤；
D．油位越低，浮子位置越低，杠桿右端越高，變阻器接入電路的阻值越大，根據串聯電路分壓規律可知，兩端的電壓越大，故D正確。
故選BD。
第Ⅱ卷（非選擇題，共65分）
三、填空題（本大題共6小題，每空1分，共12分。不要求寫出演算過程）
17. 生活和生產中的很多物品都運用了物理學的知識．圖所示為紫砂茶壺，壺嘴和壺身構成了一個_____；圖所示為注射器，用它抽取藥液時應用了_________的知識．
【答案】 ①. 連通器 ②. 大氣壓強
【解析】
【詳解】茶壺上端開口，底部連通是利用連通器的原理制成的；針筒吸藥液這一現象中，藥液不是吸上去的，而是被大氣壓壓上去的，利用的是大氣壓的知識．
18. 表中的數據為水和煤油的比熱容，這兩種液體中___________更適合作為汽車發動機的冷卻液。若要使壺中質量為2kg的水溫度升高20℃，水需吸收___________J熱量。
【答案】 ①. 水 ②. 1.68×105
【解析】
【詳解】[1]由表格數據可知，水的比熱容大于煤油的比熱容，相同質量的水和煤油相比，升高相同的溫度，水吸收的熱量多，所以水適合作為汽車發動機的冷卻液。
[2]根據題意可知，水吸收的熱量為
19. 家庭中的電燈、電視機、電風扇等用電器都是 _____聯在電路中的．小林家4月底電能表讀數為2708.7kW·h，5月底電能表示數如圖所示，那么5月份他家消耗了 _____kW·h的電能．
【答案】 ①. 并 ②. 110
【解析】
【詳解】[1][2]電燈、電視機、電風扇等家用電器并聯，既能保證用電器正常工作，又互不影響。5月底電能表的示數為2818.7kW·h消耗的電能
W＝2818.7kW·h－2708.7kW·h＝110kW·h
20. 手機的應用功能之多：作為電話機，它靠的是__________（選填“超聲波”或“電磁波”）和遠方的朋友進行通話；作為照相機，景物通過它的鏡頭成的是__________（選填“放大”、“等大”或“縮小”）的實像。
【答案】 ①. 電磁波 ②. 縮小
【解析】
【詳解】[1]電磁波可以傳遞信息，手機作為電話機，它靠的是電磁波和遠方的朋友進行通話。
[2]手機作為照相機，它的成像和普通照相機的成像原理相同，景物通過它的鏡頭成的是倒立、縮小的實像，成像物體應在鏡頭的二倍焦距以外。
21. 如圖所示，不計摩擦和繩重，把一個重為20N的物體沿豎直方向在4s內勻速提升了 2m，所用拉力F為12.5N．則拉力F所做的功為_____J，滑輪組的機械效率為_____．
【答案】 ①. 50 ②. 80%
【解析】
【詳解】[1]由圖可知，n=2，拉力端移動的距離
s=2h=2×2m=4m
拉力F做的功
W總=Fs=12.5N×4m=50J
[2]克服物體重力做的有用功
W有=Gh=20N×2m=40J
滑輪組的機械效率
η==×100%=80%
22. 如圖所示，甲、乙是放在水平地面上的兩個質地均勻的長方體，它們對水平地面的壓強相等。已知甲、乙的高度之比，底面積之比，則甲、乙對地面的壓力之比是______；若將甲、乙沿豎直方向切去相同質量，并將切下部分分別疊放在對方剩余部分的上方，疊放后甲、乙對地面的壓強增加量之比，已知甲的質量為6kg，則甲沿豎直方向切去的質量為______kg。

【答案】 ①. 4︰3 ②. 3
【解析】
【詳解】[1]如圖所示，甲、乙是放在水平地面上的兩個質地均勻的長方體，它們對水平地面的壓強相等。底面積之比，則甲、乙對地面的壓力之比是
[2]已知甲、乙的高度之比， ，則甲乙密度之比為
若將甲、乙沿豎直方向切去相同質量，根據可得，切掉部分的底面積之比為
將切下部分分別疊放在對方剩余部分的上方，疊放后甲、乙對地面的壓強增加量之比為
又因為底面積之比，整理得
解得，則甲沿豎直方向切去的質量為
四、作圖題（本大題共1小題，共4分）
23. 如圖所示，兩條入射光線分別過凸透鏡的光心O和焦點F，請分別畫出經過凸透鏡折射后的光線。
【答案】
【解析】
【詳解】過光心的光線折射光線與入射光線在一條直線上，而且方向相同；過焦點的光線折射光線平行于主光軸，如圖所示：
24. 開關閉合后，螺線管及條形磁鐵A的磁感線形狀如圖乙所示，請分別在螺線管及條形磁鐵旁邊的括號內標出或極。
【答案】
【解析】
【詳解】由圖可知，電流從螺線管右端流入、左端流出，根據右手螺旋定則可知，螺線管左端為N極，右端為S極；根據螺線管和條形磁體之間的磁感線分布可知，兩相對的磁極為同名磁極，則條形磁體左端為S極，右端為N極，故作圖如下：
五、實驗題（本大題共4小題，共25分。請把答案直接填寫在答題卡相應的位置上）
25. 在課堂上同學們用小紙鍋燒水，如圖甲所示。為什么水能燒開而紙鍋不會燃燒呢？帶著這個問題，同學們開始探究水沸騰時溫度變化的特點，實驗裝置如圖乙所示。
（1）由上表可知，本實驗應選用__________（選填“水銀”或“酒精”）溫度計；
（2）用酒精燈給水加熱至沸騰，需要計時、記錄溫度并觀察現象。實驗中判斷水沸騰的依據是燒杯中出現圖丙中的__________（填“a”或“b”）所示現象；
（3）將收集的數據繪制成如圖丁所示的“溫度-時間”關系圖象，發現水在沸騰過程中，溫度變化的特點是__________；
（4）為了驗證水在沸騰過程中是否需要吸熱，可__________，觀察水是否繼續沸騰；
（5）在交流環節中，同學們提出了以下各自的觀點，其中正確的有__________（填字母序號）。
a．紙板上的小孔加快了水的散熱，因此小孔是多余的。
b．用初溫較高的水做實驗，可以縮短沸騰前的加熱時間，節約能源。
c．在用小紙鍋燒水實驗中，紙鍋不會燃燒是因為紙的著火點高于水的沸點，且水沸騰時要不斷吸熱。
【答案】 ①. 水銀 ②. a ③. 溫度保持不變 ④. 熄滅酒精燈，停止加熱 ⑤. bc
【解析】
【詳解】（1）[1]由表中數據可知，酒精的沸點低于水的沸騰，因此不能用于測量水沸騰時的溫度，所以本實驗應選用水銀溫度計。
（2）[2]水沸騰時燒杯中水的溫度相同，生成的氣泡上升時會不斷有大量水汽化成水蒸氣進入氣泡，使氣泡的體積逐漸變大，迅速到達液面破裂開，由此可知，圖a所示為水沸騰時的圖景。
（3）[3]由丁圖可知，6min以后水繼續吸熱，溫度不再變化，因此水在沸騰過程中，溫度的變化特點為：溫度保持不變。
（4）[4]為了驗證水在沸騰過程中是否需要吸熱，可熄滅酒精燈，停止加熱，觀察水是否繼續沸騰。
（5）[5]a．實驗中若在燒杯上加蓋密閉，氣壓升高，水的沸點會升高，所以設計一個小孔是為了使杯內外氣壓平衡，故a錯誤；
b．適當提高水的初溫，可以減少水吸收的熱量，從而縮短沸騰前的加熱時間，節約能源，故b正確；
c．如圖，c紙鍋里裝些水，放到火上加熱，過一會兒水就會沸騰，而紙鍋不會燃燒，這主要是因為水沸騰時要吸熱，但是水的溫度保持不變，使紙鍋的溫度不能達到紙的燃點，故c正確。
故選bc。
26. （1）如圖甲所示，在“探究光反射時的規律”的實驗中，白色紙板豎直立在水平放置的平面鏡上，入射光線與平面鏡的夾角為50°，則反射角大小為__________；若將ON右側紙板F沿ON向后轉動，則紙板F上__________（選填“能”或“不能”）顯示出反射光線；
（2）用調節好的天平稱量石塊的質量，測量結果如圖乙所示，則石塊的質量為__________g。接著在量筒中倒入40mL的水，用細線栓住石塊并放入量筒中后，量筒中的水面如圖丙所示，計算出石塊的密度為__________kg/m3；
（3）如圖丁所示，這是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置。通電一段時間后__________（選填“左”或“右”）側U型管液面高度變化更大，由此可以得出結論：在電流和通電時間相同時，導體的__________越大，產生的熱量越多。
【答案】 ①. 40° ②. 不能 ③. 54.4 ④. 2.72×103 ⑤. 左 ⑥. 電阻
【解析】
【詳解】（1）[1]入射角為入射光線與法線的夾角，法線與鏡面垂直，因此入射光線與平面鏡的夾角為50°，則入射角為40°，根據光的反射定律，反射角等于入射角，因此反射角為40°。
[2]反射光線、入射光線和法線在同一平面內時，可同時看到反射光線及入射光線，將ON右側紙板F沿ON向后轉動，則紙板F上不能看到反射光線。
（2）[3]由題意可知，石塊的質量為
m=20g+20g+10g+4.4g=54.4g
[4]由題意知，石塊的體積為
V=60mL-40mL=20mL=20cm3
則石塊的密度為
（3）[5][6]圖丁中，兩電阻串聯，通過的電流相同，兩電阻不同，根據Q=I2Rt可知，通電一段時間后左側U型管中液面高度差大，由轉換法可知，甲容器中導體的電阻產生的熱量較多，由此可知，在電流和通電時間相同時，導體的電阻越大，產生的熱量越多。
27. 如圖甲是某實驗小組“探究二力平衡條件”時的實驗情景。
（1）把小車放在__________（選填“光滑”或“粗糙”）的水平桌面上，目的是為了減小__________對實驗的影響；
（2）當左右兩端的小盤里同時各放一個砝碼時，小車靜止，此時拉力F1、F2的大小__________，方向__________；
（3）保持兩盤砝碼質量相等，將小車扭轉一個角度，松手后小車__________（選填“能”或“不能”）平衡。設計此實驗步驟的目的是為了探究兩個平衡的力是否作用在__________；
（4）為了探究兩個平衡的力是否作用在同一物體上，實驗小組用輕質小卡片代替小車做實驗，如圖乙所示，他將要對小卡片進行的操作是__________。
【答案】 ①. 光滑 ②. 摩擦 ③. 相等 ④. 相反 ⑤. 不能 ⑥. 同一直線上 ⑦. 將小卡片剪開
【解析】
【詳解】（1）[1][2]實驗的目的是為了探究小車在水平方向上受到的兩個力平衡的條件，為減小摩擦力對實驗的影響，應把小車放在光滑的水平桌面上。
（2）[3][4]向兩端的小盤里加砝碼，當兩盤砝碼的質量相等時，此時拉力F1、F2等于砝碼的重力，因此大小相等，方向是相反的。
（3）[5][6]保持兩盤砝碼質量相等，把小車扭轉一個角度，此時作用在小車的兩個拉力不在同一直線上，松手后小車不能平衡，為了探究兩個力不在同一條直線上時，二力是否平衡。
（4）[7]為了探究兩個平衡的力是否作用在同一物體上，實驗小組用輕質小卡片代替小車做實驗，如圖乙所示，此時應將小卡片剪開，使兩個力分別作用在兩個小卡片上，觀察卡片是否能保持平衡。
28. 在做“伏安法測電阻”的實驗中，小明同學設計了如圖甲所示的電路，請你完成下列問題。
（1）連接電路時，應將開關__________；閉合開關前，滑動變阻器的滑片應滑到最__________（填“左”或“右”）；
（2）連接完電路后，閉合開關，無論怎樣移動滑片，電流表指針均無偏轉，電壓表的指針有明顯的偏轉，這可能是由于__________斷路造成的；
（3）調節滑動變阻器，進行多次實驗，其中某次實驗時電壓表和電流表的讀數如圖乙所示，計算出該電阻的阻值為__________Ω；
（4）完成上述實驗后，小明還想測量一段電爐絲的電阻Rx，可是在連接電路時，發現電流表和滑動變阻器都已損壞。于是小明就利用剛才已測得的定值電阻R，重新設計了如圖丙所示的電路，可以測出電爐絲Rx的電阻。電源電壓未知且恒定不變，請把下列測量的實驗步驟補充完整：
①只閉合開關S1，__________；
②__________；
③電阻表達式：Rx=__________（用測得的物理量表示）。
【答案】 ①. 斷開 ②. 右 ③. 定值電阻 ④. 4 ⑤. 讀出電壓表的示數為U1 ⑥. 再閉合開關S2，讀出電壓表的示數為U2 ⑦.
【解析】
【詳解】（1）[1]連接電路時，開關應處于斷開狀態，防止連接完最后一根導線，電路接通，損壞元件。
[2]為了保護電路，閉合開關前，滑動變阻器滑片應移至最大阻值處，由圖可知，應將滑動變阻器滑片移至最右端。
（2）[3]電流表無示數，說明電路斷路，電壓表有明顯偏轉，則與電壓表并聯的定值電阻R斷路。
（3）[4]由圖可知，電壓表選用0~3V量程，分度值為0.1V，示數為1.2V，電流表選用0~0.6A量程，分度值為0.02A，示數為0.3A，因此該電阻的阻值
（4）[5][6][7]由圖可知，只閉合S1，R與Rx串聯，電壓表測Rx電壓U1；再閉合開關S2，此時電路中只有Rx，讀出電壓表的示數為U2，即電源電壓；因此R與Rx串聯時，R兩端的電壓為
UR=U2-U1
此時電路的電流為
因此Rx的阻值為
六、綜合應用題（本大題共3小題，共24分。解答時要求在答題卡相應的答題區內寫出必要的文字說明、計算公式和重要的演算步驟。只寫出最后答案，未寫出主要演算過程的，不得分。）
29. “熊貓空中列車”是我國建造的世界第一列以鋰電池動力包為牽引動力的空中懸掛式軌道列車（如圖所示），它牽引力的功率可達 135kW。某次試驗過程中，它以最大功率勻速行駛 200s， 完成的距離為 3km。求列車在該次試驗過程中：
（1）行駛的速度；
（2）牽引力做的功；
（3）牽引力的大??？
【答案】（1）15m/s；（2）2.7×107J；（3）9000N
【解析】
【詳解】解：（1）由題意知，列車的行駛速度
（2）牽引力所做的功
W=Pt=135×103W×200s=2.7×107J
（3）據P=Fv知，牽引力的大小
答：（1）行駛的速度為15m/s；
（2）牽引力做的功為2.7×107J；
（3）牽引力的大小為9000N。
30. 在中學生創新大賽中，我市某初中參賽小組設計了一種測定風力的裝置(如圖甲)，迎風板與壓敏電阻Rx連接，工作時迎風板總是正對風吹來的方向。壓敏電阻的阻值隨風力變化而變化，其阻值Rx與風力F關系如圖乙所示。已知電源電壓恒為5V，定值電阻R=3Ω。

(1)開關閉合后，風力增加時，電壓表的示數是增大還是減小？(不用說明理由)
(2)求無風時，壓敏電阻的功率？
(3)如果電壓表的量程為0~3V，求該裝置所能測量的最大風力？
【答案】(1)電壓表的示數是增大；(2)1.75W；(3)500N
【解析】
【詳解】(1)由電路圖可知，電阻R與壓敏電阻Rx串聯，電壓表測電阻R兩端的電壓，開關閉合后，風力增加時，壓敏電阻Rx的阻值變小，根據串聯分壓原理，Rx兩端的電壓變小，根據串聯電路電壓關系可得，電阻R兩端的電壓變大，電壓表示數增大。
(2)無風時，由圖乙可知，壓敏電阻Rx=7Ω，因為電阻R與壓敏電阻Rx串聯，所以電路中的電流為

根據P=I2R可得，壓敏電阻的功率為
(3)當所測風力最大時，Rx的阻值最小，電路中電流最大，則電壓表的示數最大，即UR=3V，因串聯電路中總電壓等于各分電壓之和，所以Rx兩端的電壓為
因串聯電路中各處的電流相等，所以電路中的電流為
則壓敏電阻的阻值
所以結合乙圖可知，該裝置所能測量的最大風力為500N。
答：(1)開關閉合后，風力增加時，電壓表的示數增大；
(2)無風時，壓敏電阻的功率為1.75W；
(3)如果電壓表的量程為0~3V，該裝置所能測量的最大風力為500N。
31. 一帶閥門的圓柱形容器，底面積是200cm2，裝有12cm深的水，當把邊長為10cm，重為20N的正方體M用細繩懸掛放入水中時，有的體積露出水面，如圖所示．求：
（1）正方體M受到的浮力；
（2）水對容器底部的壓強；
（3）若從圖示狀態開始，通過閥門K緩慢放水，當容器中水面下降了3cm時，細繩剛好被拉斷，則細繩能承受的最大拉力是多少？
【答案】（1）8N；（2）1600Pa；（3）15N
【解析】
【詳解】解：（1）由題意知，正方體M用細繩懸掛放入水中時，有的體積露出水面，則排開水的體積為
則正方體M受到的浮力
F浮=ρ水V排g=1.0×103kg/m3×8×10-4m3×10N/kg=8N
（2）設M放入水中后水深為h'，則有
Sh'=Sh+V排1
則
此時水對容器底部的壓強
p=ρg h'=1.0×103kg/m3×10N/kg×0.16m=1600Pa
（3）原來石塊M浸入水中深度為
水面下降3cm時正方體M浸入水中深度為
h2=h1-3cm=8cm-3cm=5cm
則
V排1=h2L2=5cm×(10cm)2=500cm3=5×10-4m3
此時受到的浮力
F浮1=ρ水V排1g=1.0×103kg/m3×5×10-4m3×10N/kg=5N
則細繩能承受的最大拉力是
Fmax=G-F浮1=20N-5N=15N
答：（1）正方體M受到的浮力為8N；
（2）水對容器底部的壓強為1600Pa；
（3）細繩能承受的最大拉力是15N。
物質
比熱容
水
煤油
測溫物質
凝固點/℃
沸點/℃
水銀
-39
357
酒精
-117
78
注：在一個標準大氣壓下
物質
比熱容
水
煤油
測溫物質
凝固點/℃
沸點/℃
水銀
-39
357
酒精
-117
78
注：在一個標準大氣壓下
