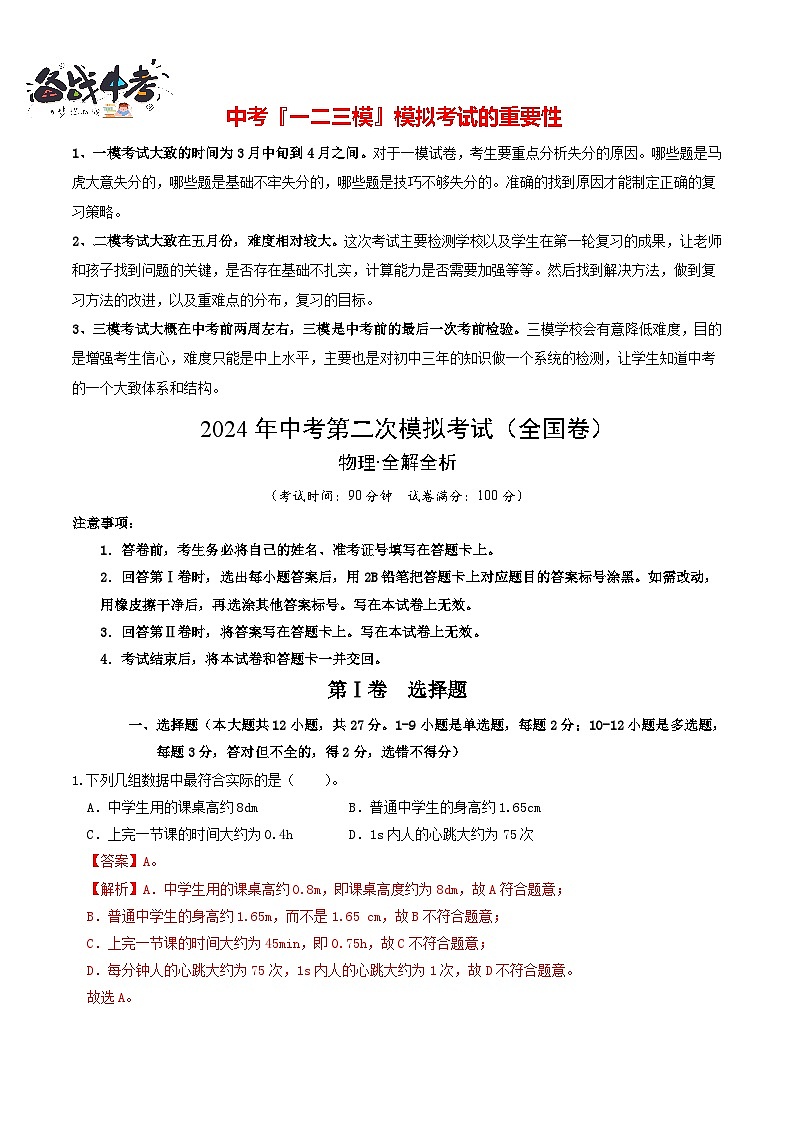

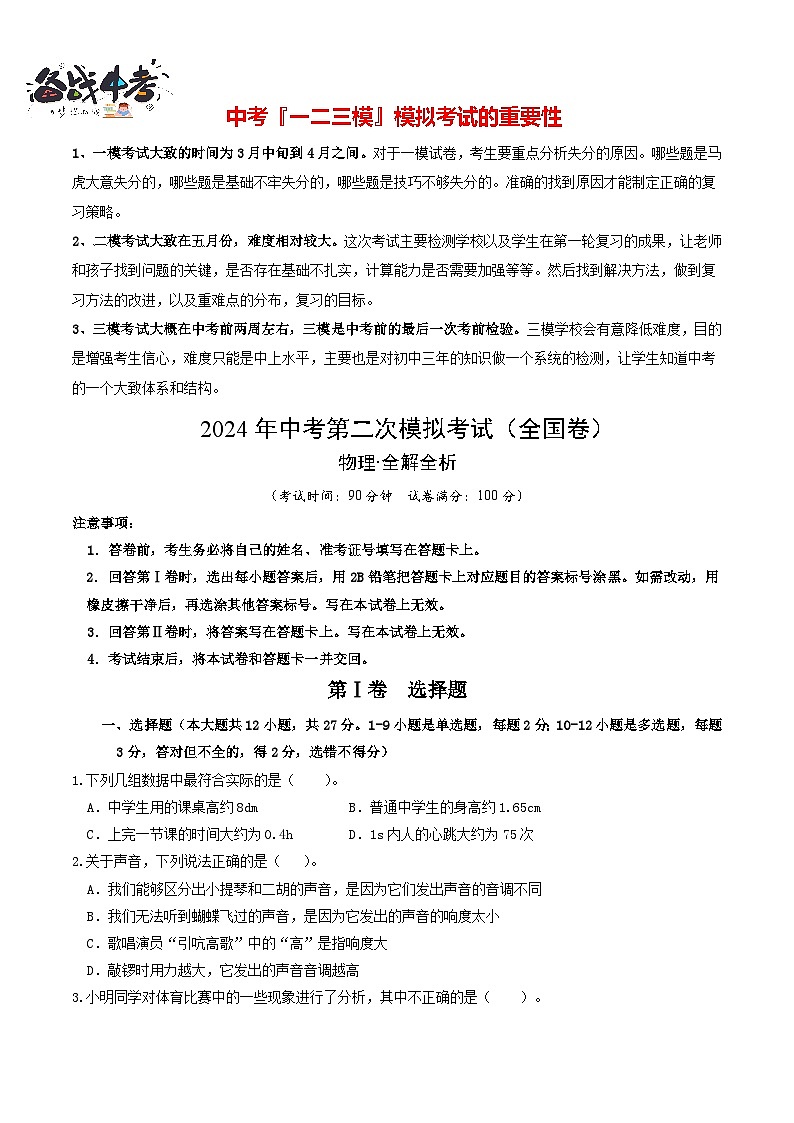

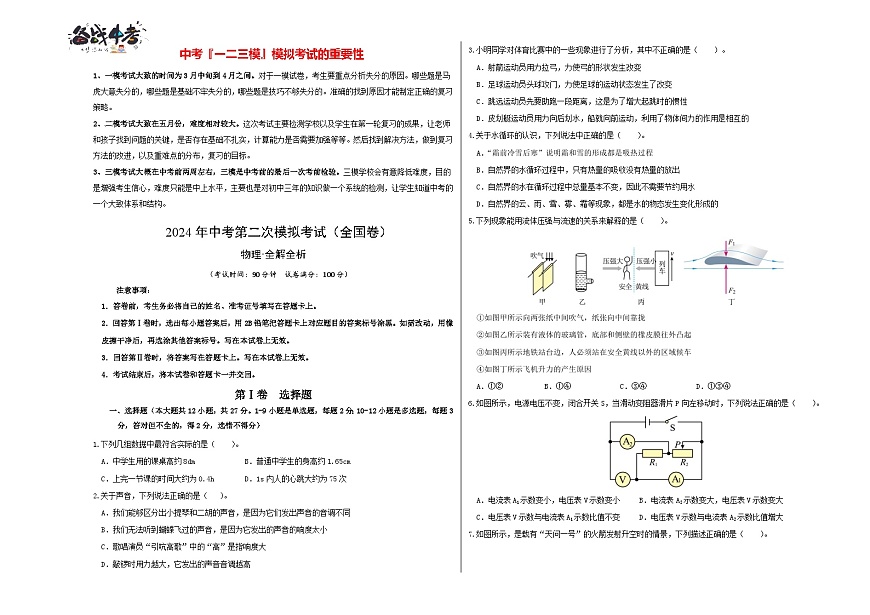

2024年中考第二次模擬考試（全國卷）
物理·全解全析
（考試時間：90分鐘 試卷滿分：100分）
注意事項：
1．答卷前，考生務必將自己的姓名、準考證號填寫在答題卡上。
2．回答第Ⅰ卷時，選出每小題答案后，用2B鉛筆把答題卡上對應題目的答案標號涂黑。如需改動，用橡皮擦干凈后，再選涂其他答案標號。寫在本試卷上無效。
3．回答第Ⅱ卷時，將答案寫在答題卡上。寫在本試卷上無效。
4．考試結束后，將本試卷和答題卡一并交回。
第Ⅰ卷 選擇題
一、選擇題（本大題共12小題，共27分。1-9小題是單選題，每題2分；10-12小題是多選題，每題3分，答對但不全的，得2分，選錯不得分）
1.下列幾組數據中最符合實際的是（ ）。
A．中學生用的課桌高約8dmB．普通中學生的身高約1.65cm
C．上完一節課的時間大約為0.4hD．1s內人的心跳大約為75次
【答案】A。
【解析】A．中學生用的課桌高約0.8m，即課桌高度約為8dm，故A符合題意；
B．普通中學生的身高約1.65m，而不是1.65 cm，故B不符合題意；
C．上完一節課的時間大約為45min，即0.75h，故C不符合題意；
D．每分鐘人的心跳大約為75次，1s內人的心跳大約為1次，故D不符合題意。
故選A。

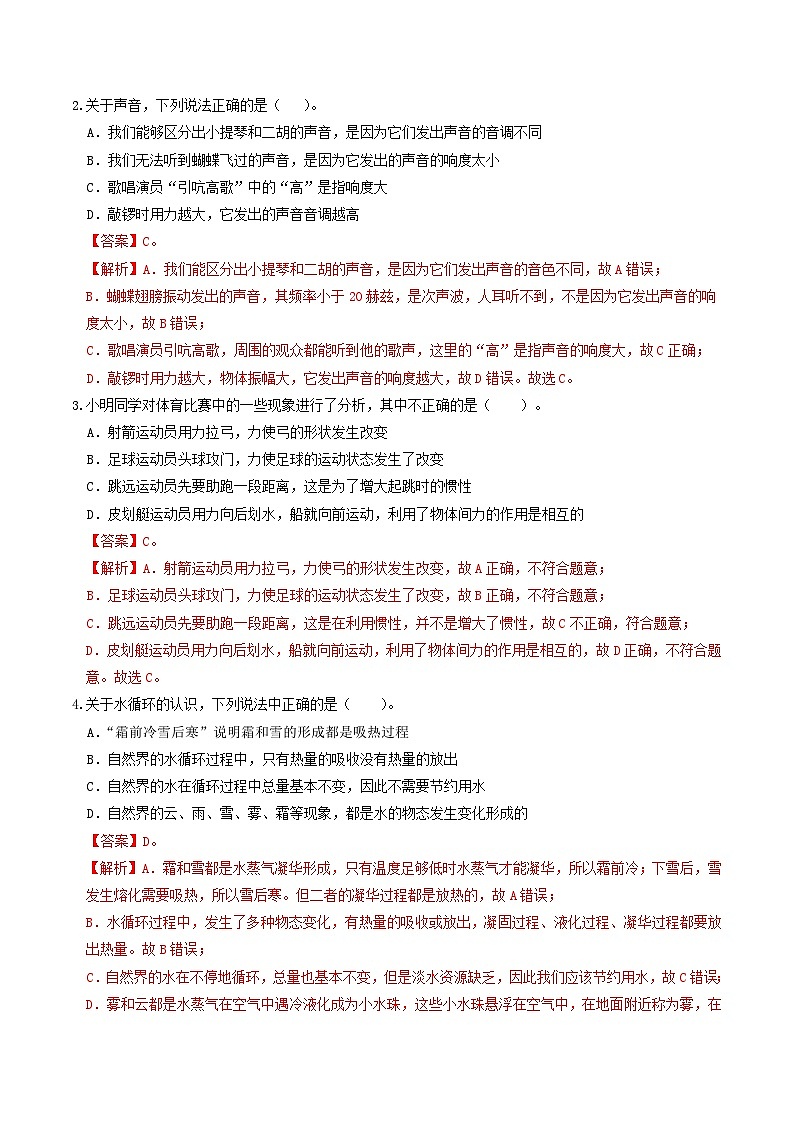

2.關于聲音，下列說法正確的是（ ）。
A．我們能夠區分出小提琴和二胡的聲音，是因為它們發出聲音的音調不同
B．我們無法聽到蝴蝶飛過的聲音，是因為它發出的聲音的響度太小
C．歌唱演員“引吭高歌”中的“高”是指響度大
D．敲鑼時用力越大，它發出的聲音音調越高
【答案】C。
【解析】A．我們能區分出小提琴和二胡的聲音，是因為它們發出聲音的音色不同，故A錯誤；
B．蝴蝶翅膀振動發出的聲音，其頻率小于20赫茲，是次聲波，人耳聽不到，不是因為它發出聲音的響度太小，故B錯誤；
C．歌唱演員引吭高歌，周圍的觀眾都能聽到他的歌聲，這里的“高”是指聲音的響度大，故C正確；
D．敲鑼時用力越大，物體振幅大，它發出聲音的響度越大，故D錯誤。故選C。

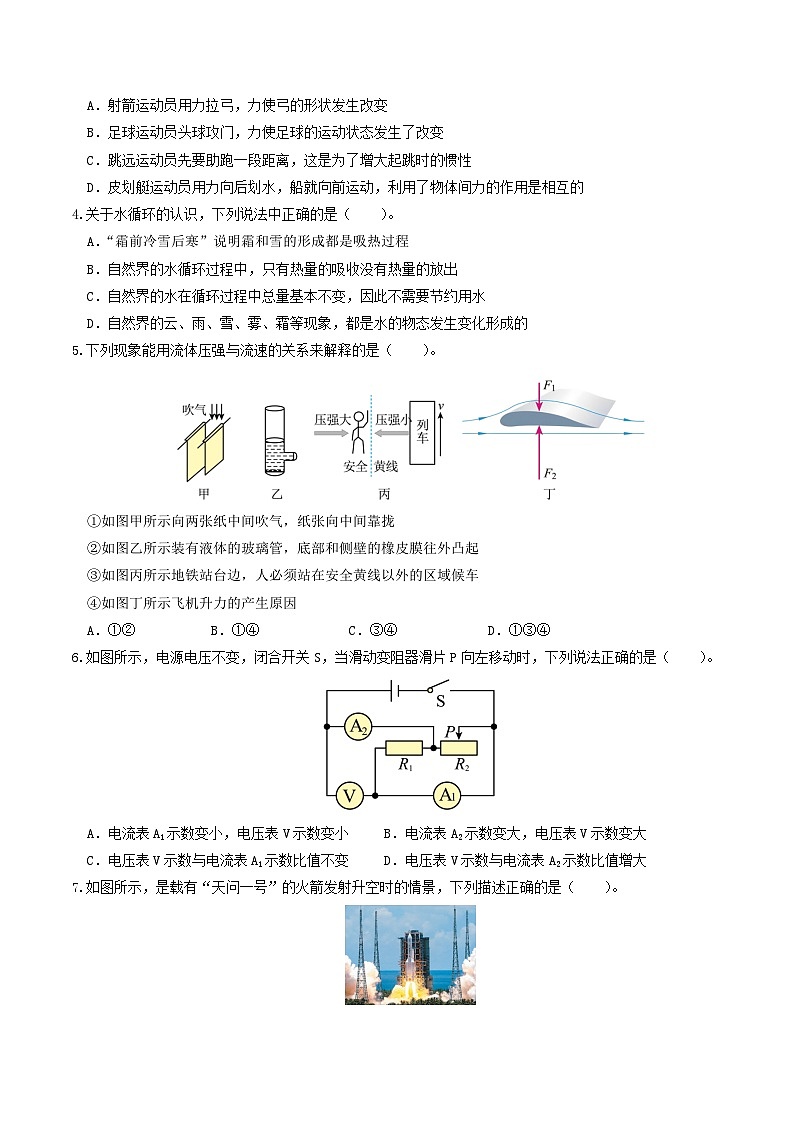

3.小明同學對體育比賽中的一些現象進行了分析，其中不正確的是（ ）。
A．射箭運動員用力拉弓，力使弓的形狀發生改變
B．足球運動員頭球攻門，力使足球的運動狀態發生了改變
C．跳遠運動員先要助跑一段距離，這是為了增大起跳時的慣性
D．皮劃艇運動員用力向后劃水，船就向前運動，利用了物體間力的作用是相互的
【答案】C。
【解析】A．射箭運動員用力拉弓，力使弓的形狀發生改變，故A正確，不符合題意；
B．足球運動員頭球攻門，力使足球的運動狀態發生了改變，故B正確，不符合題意；
C．跳遠運動員先要助跑一段距離，這是在利用慣性，并不是增大了慣性，故C不正確，符合題意；
D．皮劃艇運動員用力向后劃水，船就向前運動，利用了物體間力的作用是相互的，故D正確，不符合題意。故選C。
4.關于水循環的認識，下列說法中正確的是（ ）。
A．“霜前冷雪后寒”說明霜和雪的形成都是吸熱過程
B．自然界的水循環過程中，只有熱量的吸收沒有熱量的放出
C．自然界的水在循環過程中總量基本不變，因此不需要節約用水
D．自然界的云、雨、雪、霧、霜等現象，都是水的物態發生變化形成的
【答案】D。
【解析】A．霜和雪都是水蒸氣凝華形成，只有溫度足夠低時水蒸氣才能凝華，所以霜前冷；下雪后，雪發生熔化需要吸熱，所以雪后寒。但二者的凝華過程都是放熱的，故A錯誤；
B．水循環過程中，發生了多種物態變化，有熱量的吸收或放出，凝固過程、液化過程、凝華過程都要放出熱量。故B錯誤；
C．自然界的水在不停地循環，總量也基本不變，但是淡水資源缺乏，因此我們應該節約用水，故C錯誤；
D．霧和云都是水蒸氣在空氣中遇冷液化成為小水珠，這些小水珠懸浮在空氣中，在地面附近稱為霧，在高空處則稱為云，因此霧和云都是水蒸氣的液化現象。雪和霜都是空氣中的水蒸氣凝華形成的小冰晶，因此雪和霜都是水蒸氣的凝華現象。雨是水蒸氣液化成小水滴或冰晶熔化成的小水滴落到地面成為雨。所以自然界中的云、雨、雪、霧、霜等現象，都是水的物態發生變化形成的，故D正確。故選D。

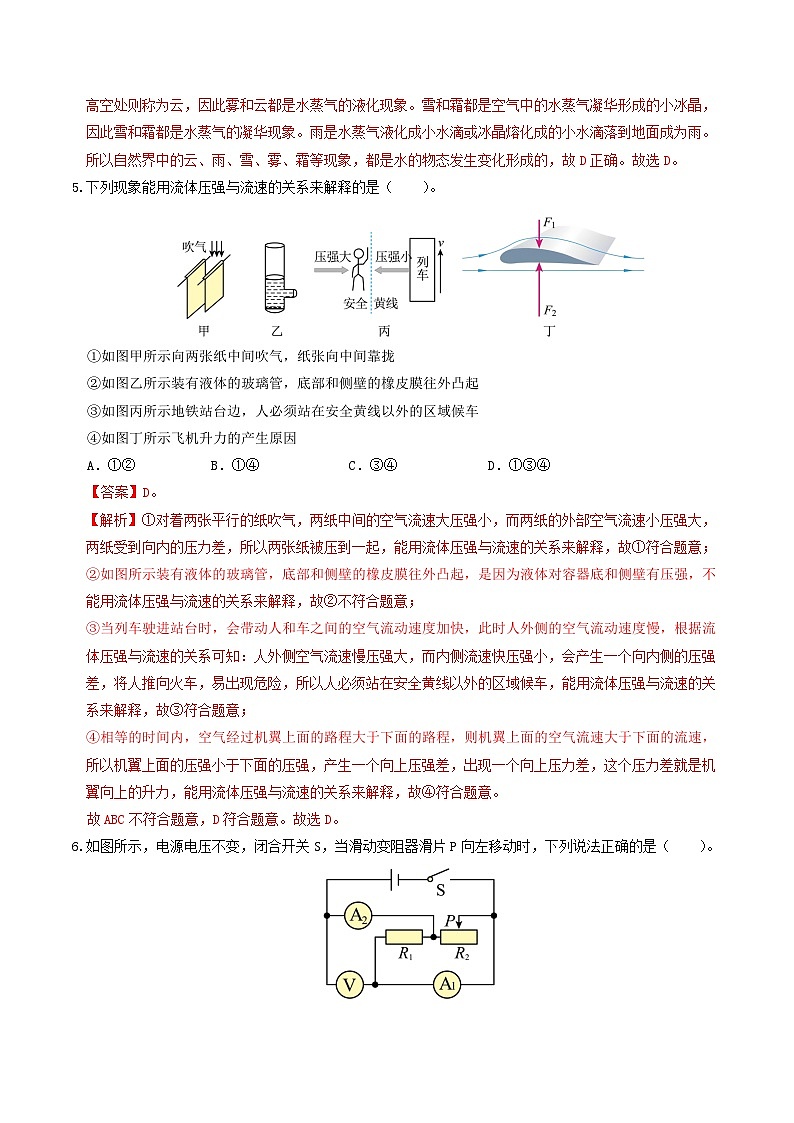

5.下列現象能用流體壓強與流速的關系來解釋的是（ ）。
①如圖甲所示向兩張紙中間吹氣，紙張向中間靠攏
②如圖乙所示裝有液體的玻璃管，底部和側壁的橡皮膜往外凸起
③如圖丙所示地鐵站臺邊，人必須站在安全黃線以外的區域候車
④如圖丁所示飛機升力的產生原因
A．①②B．①④C．③④D．①③④
【答案】D。
【解析】①對著兩張平行的紙吹氣，兩紙中間的空氣流速大壓強小，而兩紙的外部空氣流速小壓強大，兩紙受到向內的壓力差，所以兩張紙被壓到一起，能用流體壓強與流速的關系來解釋，故①符合題意；
②如圖所示裝有液體的玻璃管，底部和側壁的橡皮膜往外凸起，是因為液體對容器底和側壁有壓強，不能用流體壓強與流速的關系來解釋，故②不符合題意；
③當列車駛進站臺時，會帶動人和車之間的空氣流動速度加快，此時人外側的空氣流動速度慢，根據流體壓強與流速的關系可知：人外側空氣流速慢壓強大，而內側流速快壓強小，會產生一個向內側的壓強差，將人推向火車，易出現危險，所以人必須站在安全黃線以外的區域候車，能用流體壓強與流速的關系來解釋，故③符合題意；
④相等的時間內，空氣經過機翼上面的路程大于下面的路程，則機翼上面的空氣流速大于下面的流速，所以機翼上面的壓強小于下面的壓強，產生一個向上壓強差，出現一個向上壓力差，這個壓力差就是機翼向上的升力，能用流體壓強與流速的關系來解釋，故④符合題意。
故ABC不符合題意，D符合題意。故選D。
6.如圖所示，電源電壓不變，閉合開關S，當滑動變阻器滑片P向左移動時，下列說法正確的是（ ）。
A．電流表A1示數變小，電壓表V示數變小 B．電流表A2示數變大，電壓表V示數變大
C．電壓表V示數與電流表A1示數比值不變 D．電壓表V示數與電流表A2示數比值增大
【答案】C。
【解析】由圖得，電阻R1與滑動變阻器R2并聯，電流表A2測量干路電流，電流表A1測量電阻R1的電流，電壓表V測量電源電壓，當滑動變阻器滑片P向左移動時，滑動變阻器R2接入電路中的電阻變小。
A．并聯電路中，各支路互不影響，因此電流表A1示數不變；電源電壓大小不變，所以電壓表V示數不變，故A錯誤；
B．電阻R1阻值不變、滑動變阻器R2接入電路中的電阻變小，電路中的總電阻變小，由歐姆定律得，電路總電流變大，因此電流表A2示數變大。電壓表V示數不變，故B錯誤；
C．電壓表V示數與電流表A1示數比值為電阻R1的阻值不變，故C正確；
D．電壓表V示數與電流表A2示數比值變小，故D錯誤。故選C。

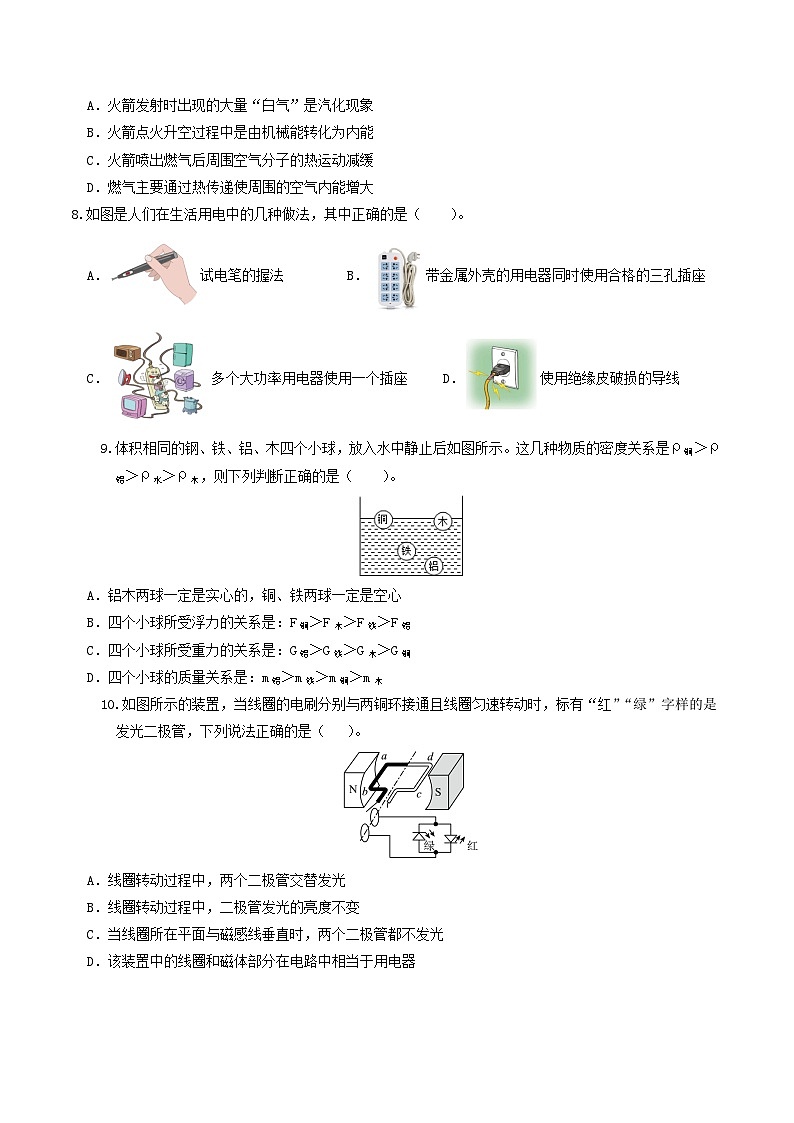

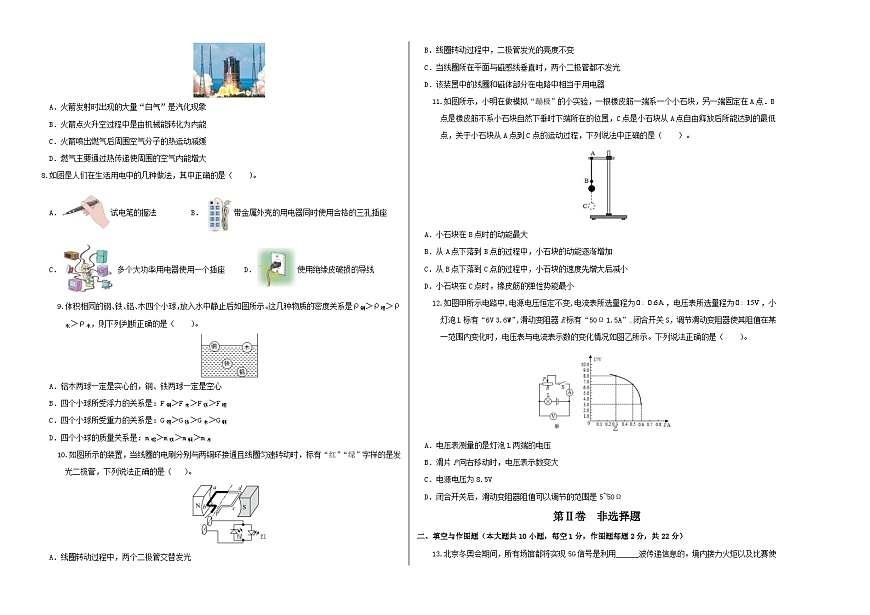

7.如圖所示，是載有“天問一號”的火箭發射升空時的情景，下列描述正確的是（ ）。
A．火箭發射時出現的大量“白氣”是汽化現象
B．火箭點火升空過程中是由機械能轉化為內能
C．火箭噴出燃氣后周圍空氣分子的熱運動減緩
D．燃氣主要通過熱傳遞使周圍的空氣內能增大
【答案】D。
【解析】A．火箭發射時，高溫的火焰向下噴射，大量的“白氣”從發射臺底部的大水池中涌出，這些“白氣”產生的原因是：水池內的水汽化形成高溫的水蒸氣，水蒸氣遇冷液化形成，故A錯誤；
B．火箭上升過程中，速度增大、高度增大，則火箭的動能增大，重力勢能增大，機械能增大，將燃料的化學能轉化為機械能，故B錯誤；
C．火箭噴出燃氣后周圍空氣溫度升高，分子的熱運動加劇，故C錯誤；
D．燃氣主要通過熱傳遞使周圍的空氣溫度升高，內能增大，故D正確。故選D。
8.如圖是人們在生活用電中的幾種做法，其中正確的是（ ）。
A．試電筆的握法 B．帶金屬外殼的用電器同時使用合格的三孔插座
C．多個大功率用電器使用一個插座 D．使用絕緣皮破損的導線
【答案】B。
【解析】A．使用試電筆時手要接觸尾部金屬片，才能使試電筆正常工作，但手不能接觸接觸筆尖，故A錯誤；
B．帶金屬外殼的用電器可同時使用三孔插座，三孔插座能及時將金屬外殼上的電導走，避免出現觸電事故，故B正確；
C． 多個大功率用電器使用一個插座，電路中的總功率會很大，電路中的電流過大而引起跳閘，故C錯誤；
D．使用絕緣皮破損的導線容易引發觸電事故，故D錯誤。故選B。
9.體積相同的鋼、鐵、鋁、木四個小球，放入水中靜止后如圖所示。這幾種物質的密度關系是ρ銅＞ρ鋁＞ρ水＞ρ木，則下列判斷正確的是（ ）。
A．鋁木兩球一定是實心的，銅、鐵兩球一定是空心
B．四個小球所受浮力的關系是：F銅＞F木＞F鐵＞F鋁
C．四個小球所受重力的關系是：G鋁＞G鐵＞G木＞G銅
D．四個小球的質量關系是：m鋁＞m鐵＞m銅＞m木
【答案】C。
【解析】A、由圖可知，銅球漂浮、鐵球懸浮，二者一定是空心的；鋁球下沉、木塊漂浮，可能實心、也可能是空心，故A錯誤；
B、由圖可知，小球排開水的體積關系V排銅＜V排木＜V排鐵＝V排鋁，根據F?。溅阉甮V排可知，四個小球所受浮力發大小關系為：F鐵＝F鋁＞F木＞F銅，故B錯誤；
CD、由于銅球、木球漂浮，鐵球懸浮，鋁球沉底，根據物體的浮沉條件知：F銅＝G銅、F木＝G木、F鐵＝G鐵、F鋁＜G鋁；則四個小球的重力關系為：G鋁＞G鐵＞G木＞G銅，
根據G＝mg可知，四個小球的質量關系為：m鋁＞m鐵＞m木＞m銅，故C正確、D錯誤。故選：C。
10.如圖所示的裝置，當線圈的電刷分別與兩銅環接通且線圈勻速轉動時，標有“紅”“綠”字樣的是發光二極管，下列說法正確的是（ ）。
A．線圈轉動過程中，兩個二極管交替發光
B．線圈轉動過程中，二極管發光的亮度不變
C．當線圈所在平面與磁感線垂直時，兩個二極管都不發光
D．該裝置中的線圈和磁體部分在電路中相當于用電器
【答案】AC。
【解析】A．由于發光二極管具有單向導電性，發電機發出的電流方向是變化的，因此，兩個二極管交替發光，故A正確；
BC．發電機產生的是交流電大小是不斷變化的，所以兩個二極管的亮度時刻在變化；當線圈所在平面與磁感線垂直時，ab邊和cd邊不做切割磁感線運動，此時線圈中無電流，二極管不發光，故B錯誤，C正確；
D．該裝置中磁體部分與線圈發生了相對運動，線圈切割磁感線運動，就會產生感應電流，因此，相當于電源，故D錯誤。故選AC。
11.如圖所示，小明在做模擬“蹦極”的小實驗，一根橡皮筋一端系一個小石塊，另一端固定在A點．B點是橡皮筋不系小石塊自然下垂時下端所在的位置，C點是小石塊從A點自由釋放后所能達到的最低點，關于小石塊從A點到C點的運動過程，下列說法中正確的是（ ）。
A．小石塊在B點時的動能最大
B．從A點下落到B點的過程中，小石塊的動能逐漸增加
C．從B點下落到C點的過程中，小石塊的速度先增大后減小
D．小石塊在C點時，橡皮筋的彈性勢能最小
【答案】BC。
【解析】A、小石塊從A點到B點是加速下降的，雖然到達B點后受到一個向上的彈力，但此時由于彈力小于自身的重力，故小石塊仍加速下落，其動能最大時應該是在其速度最大時。小石塊在B點時速度不最大，動能不最大。故A錯誤；
B、小石塊從A點到B點是加速下降的，質量不變，速度不斷變大，所以小石塊的動能逐漸增加。故B正確；
C、小石塊到達B點后受到一個向上的彈力，但此時由于彈力小于自身的重力，故小石塊仍加速下落，其速度繼續增加，當彈力大于小石塊的重力時，小石塊受到的合力向上，其會減速下落，據此能看出，從B點下落到C點的過程中，小石塊的速度先增大后減小，故C正確；
D、到達C點橡皮筋的伸長量最大，彈性勢能最大。故D錯誤。故選BC。
12.如圖甲所示電路中,電源電壓恒定不變,電流表所選量程為，電壓表所選量程為，小燈泡L標有“6V 3.6W”,滑動變阻器R標有“50Ω 1.5A”?閉合開關S，調節滑動變阻器使其阻值在某一范圍內變化時，電壓表與電流表示數的變化情況如圖乙所示。下列說法正確的是（ ）。
A．電壓表測量的是燈泡L兩端的電壓
B．滑片P向右移動時，電壓表示數變大
C．電源電壓為8.5V
D．閉合開關后，滑動變阻器阻值可以調節的范圍是5~50Ω
【答案】BD。
【解析】A．閉合開關、燈泡和滑動變阻器串聯接入電路，電壓表測滑動變阻器兩端的電壓，故A錯誤；
B．滑動變阻器的滑片向右移動時滑動變阻器接入電路的電阻變大，由串聯分壓原理可知滑動變阻器兩端的電壓變大，即電壓表示數變大，故B正確；
CD．因串聯電路各處電流相等，所以燈泡正常發光時通過電路的電流最大，小燈泡L標有“6V 3.6W”，此時通過電路的電流
由圖乙可知此時滑動變阻器兩端的電壓為3V，由歐姆定律可知此時滑動變阻器接入電路的電阻最小，最小阻值為
此時燈泡兩端的電壓為6V，串聯電路總電壓等于各分電壓之和，所以電源電壓為
由題意可知電壓表接入電路的量程為，電源電壓為9V，所以滑動變阻器可以接入電路最大阻值，所以滑動變阻器接入電路的阻值范圍為5~50Ω，故D正確，C錯誤。故選BD。
第Ⅱ卷 非選擇題
二、填空與作圖題（本大題共10小題，每空1分，作圖題每題2分，共22分）

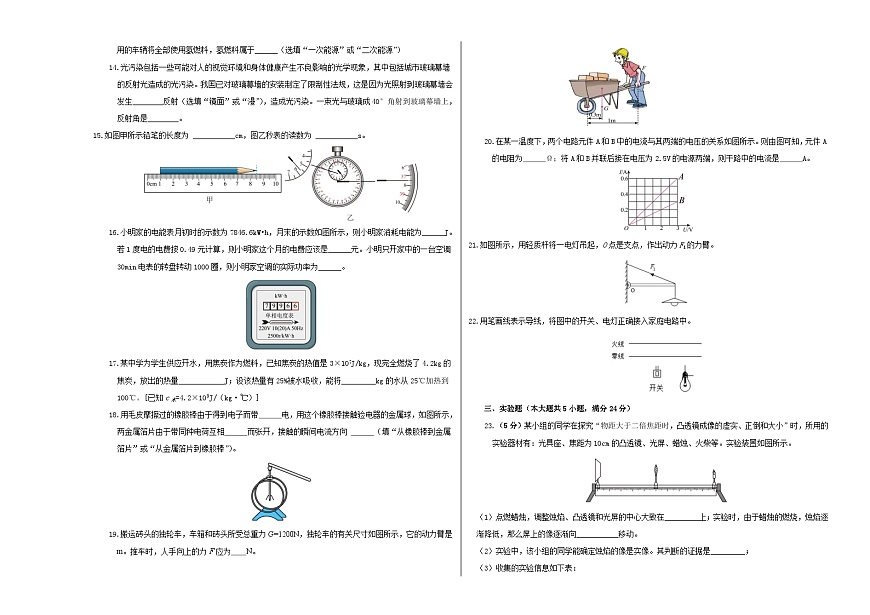

13.北京冬奧會期間，所有場館都將實現5G信號是利用______波傳遞信息的。境內接力火炬以及比賽使用的車輛將全部使用氫燃料，氫燃料屬于______（選填“一次能源”或“二次能源”）
【答案】電磁；二次能源。
【解析】[1]5G需要在真空中傳播，所以是電磁波。
[2]氫燃料不是從自然界直接開采，而是通過一定的方法用其他能源制取的，所以是二次能源。
14.光污染包括一些可能對人的視覺環境和身體健康產生不良影響的光學現象，其中包括城市玻璃幕墻的反射光造成的光污染。我國已對玻璃幕墻的安裝制定了限制性法規，這是因為光照射到玻璃幕墻會發生________反射（選填“鏡面”或“漫”），造成光污染。一束光與玻璃成40°角射到玻璃幕墻上，反射角是________。
【答案】鏡面；50°。
【解析】[1]反射分為鏡面反射和漫反射兩種，陽光照在建筑物外墻的光滑的玻璃幕墻上，發生鏡面反射，反射到比較集中的方向上，造成了光污染。
[2]入射光線與法線的夾角叫入射角，這個角和入射光線與鏡面的夾角互為余角，當一束光線與鏡面的夾角成40°角入射時，故入射角為90°-40°=50°
根據反射角等于入射角可知，反射角等于50°。
15.如圖甲所示鉛筆的長度為 ___________cm，圖乙秒表的讀數為 ___________s。
【答案】7.50；337.5。
【解析】[1]由圖可知，刻度尺上1cm之間有10個小格，所以一個小格代表的長度是1mm，即此刻度尺的分度值為1mm；鉛筆左側與1.00cm對齊，右側與8.50cm刻度對齊，所以鉛筆的長度為
l=8.50cm﹣1.00cm=7.50cm
[2]由圖可知，在秒表的小表盤上，1min中間有兩個小格，所以一個小格代表0.5min，指針在“5”和“6”之間，所以分針指示的時間為5min；在大表盤上，一個小格代表0.1s，由于小表盤上指針偏向“6”一側，故大表盤要取大的一圈數值讀數，指針在37.5s處，所以秒針指示的時間為37.5s。綜上，秒表的讀數為5min37.5s，即337.5s。
16.小明家的電能表月初時的示數為7846.6kW?h，月末的示數如圖所示，則小明家消耗電能為______J。若1度電的電費按0.49元計算，則小明家這個月的電費應該是______元。小明只開家中的一臺空調30min電表的轉盤轉動1000圈，則小明家空調的實際功率為______。
【答案】5.4×108；73.5；800W。
【解析】[1]消耗電能為W＝W1﹣W2＝7996.6kW?h﹣7846.6kW?h＝150kW?h＝5.4×108J
[2]該月應付電費為150kW?h×0.49元/kW?h＝73.5元
[3]2500r/（kW?h）表示每消耗1kW?h的電能，電能表的轉盤轉2500r，電表的轉盤轉動1000圈，空調消耗的電能為
空調的實際功率。
17.某中學為學生供應開水，用焦炭作為燃料，已知焦炭的熱值是3×107J/kg，現完全燃燒了4.2kg的焦炭，放出的熱量____________J；設該熱量有25%被水吸收，能將_________kg的水從25℃加熱到100℃。[已知c水=4.2×103J/（kg·）]
【答案】12.6×107；100。
【解析】[1]根據Q=mq可得，焦炭完全燃燒放出的熱量Q=mq=3×107J/kg×4.2kg=12.6×107J
[2]水吸收的熱量為Q吸=Q×25%
故又由Q吸=cmt可得水的質量m===100kg。
18.用毛皮摩擦過的橡膠棒由于得到電子而帶 電，用這個橡膠棒接觸驗電器的金屬球，如圖所示，兩金屬箔片由于帶同種電荷互相 而張開，接觸的瞬間電流方向 （填“從橡膠棒到金屬箔片”或“從金屬箔片到橡膠棒”）。
【答案】負；排斥；從金屬箔片到橡膠棒。
【解析】[1]毛皮與橡膠棒在摩擦的過程中，橡膠棒的原子核束縛電子的能力強，會得到電子，帶負電。
[2]用這個膠棒接觸驗電器的金屬球，橡膠棒上多余的電子會向金屬箔轉移，所以金屬箔片得到電子而帶負電，驗電器的金屬箔片上帶上了同種電荷，由于同種電荷相互排斥，所以其兩個金屬箔片會張開。
[3]橡膠棒帶了負電，即橡膠棒上有多余電子，故用橡膠棒接觸驗電器的金屬球時，電子從橡膠棒到金屬箔片；電流方向是指正電荷定向移動的方向，與電子定向移動的方向相反，故接觸的瞬間電流方向是從金屬箔片到橡膠棒。
19.搬運磚頭的獨輪車，車箱和磚頭所受總重力G=1200N，獨輪車的有關尺寸如圖所示，它的動力臂是 m。推車時，人手向上的力F應為 N。

【答案】1；360。
【解析】獨輪車在使用過程中，車輪軸心為支點，從支點到動力作用線的距離是動力臂，由圖可知動力臂為1m。
根據杠桿平衡原理F1L1=F2L2得，F(xiàn)L1=GL2，即F×1m=1200N×0.3m
解得：人手向上的力F=360N。
20.在某一溫度下，兩個電路元件A和B中的電流與其兩端的電壓的關系如圖所示。則由圖可知，元件A的電阻為 Ω；將A和B并聯后接在電壓為2.5V的電源兩端，則干路中的電流是 A。
【答案】5；0.75。
【解析】[1]由圖可知，兩個電路元件A和B中的電流與其兩端的電壓的關系像均為一條過原點的傾斜直線，說明元件A和B的阻值不發生變化。當UA=UB=3V時，IA=0.6A，IB=0.3A，A、B兩元件的電阻分別為
[2]將A和B并聯后接在電壓為2.5V的電源兩端，因并聯電路中各支路兩端的電壓都等于電源電壓，由圖像可知，當A的電壓為2.5V時，通過它的電流是0.5A。根據歐姆定律，當B的電壓為2.5V時，通過它的電流為
根據并聯電路電流特點可知，干路中的電流是I干=I1+I2=0.5A+0.25A=0.75A。
21.如圖所示，用輕質桿將一電燈吊起，O點是支點，作出動力F1的力臂。
【解析】O為支點，從支點O作力F1的作用線的垂線，支點到垂足的距離為力F1的力臂l，如圖所示：
22.用筆畫線表示導線，將圖中的開關、電燈正確接入家庭電路中。
【解析】開關控制燈泡時，火線首先接入開關，然后進入燈泡頂端的金屬點；零線直接接入燈泡螺旋套，如圖所示：
三、實驗題（本大題共5小題，滿分24分）
23.（5分）某小組的同學在探究“物距大于二倍焦距時，凸透鏡成像的虛實、正倒和大小”時，所用的實驗器材有：光具座、焦距為10cm的凸透鏡、光屏、蠟燭、火柴等。實驗裝置如圖所示。
（1）點燃蠟燭，調整燭焰、凸透鏡和光屏的中心大致在_________上；實驗時，由于蠟燭的燃燒，燭焰逐漸降低，那么屏上的像逐漸向___________移動。
（2）實驗中，該小組的同學能確定燭焰的像是實像。其判斷的證據是_________；
（3）收集的實驗信息如下表：
凸透鏡的焦距cm
分析表中信息，可以得出的探究結論是：___________。
（4）另一小組的同學在做該實驗時，換用了口徑更大一些的凸透鏡做實驗，但凸透鏡的焦距仍為10cm。請說出換用口徑更大的凸透鏡來做實驗的好處。___________（寫出一條即可）
【答案】同一高度；上；光屏上能承接到像；物距大于二倍焦距時，凸透鏡成倒立、縮小、實像；光屏上的像更亮。
【解析】（1）[1][2]由于透過透鏡中心的光線傳播方向不會變化，點燃蠟燭，調整燭焰、凸透鏡和光屏的中心大致在同一高度上；實驗時，由于蠟燭的燃燒，燭焰逐漸降低，物的位置下移，那么屏上的像逐漸向上移動。
（2）[3]實驗中，由于光屏上能承接到像，該小組的同學能確定燭焰的像是實像。
（3）[4]凸透鏡的焦距cm，分析表中信息可知，物距大于二倍焦距時，凸透鏡成倒立、縮小、實像。
（4）[5]另一小組的同學在做該實驗時，換用了口徑更大一些的凸透鏡做實驗，但凸透鏡的焦距仍為10cm，換用口徑更大的凸透鏡來做實驗，穿過透鏡的光線更多，則光屏上的像更亮。
24.（5分）小張同學利用如圖甲所示實驗裝置探究某物質熔化時溫度的變化規律。實驗中將溫度計插入試管中，待溫度升至40℃左右，每隔1min記錄一次溫度；
（1）圖甲所示的加熱方式叫水浴法，水浴法加熱的好處是 ；
（2）圖乙中小張同學關于溫度計讀數方法的不當之處是 ；
（3）某時刻溫度計示數如圖丙所示，該物質的溫度是 ℃；
（4）小張同學繪制出此物質的溫度隨時間變化的圖像如圖丁所示，由圖像可知，該物質是 （選填“晶體”或“非晶體”），它的凝固點為 ℃。
【答案】使物體受熱比較均勻，并且變化比較慢，便于記錄實驗溫度；視線未與液面相平；46；晶體； 47。
【解析】（1）[1]將裝有固體的試管放入水中加熱，這是水浴法，采用水浴法，使物體受熱比較均勻，并且變化比較慢，便于記錄實驗溫度。
（2）[2]根據分析溫度計讀數時視線要與液柱的上表面相平，而圖乙中明顯視線未與液面相平，導致讀說偏大。
（3）[3]由圖丙知，零刻度線在液面下，溫度計的分度值為1℃，示數為46℃。
（4）[4][5]由圖丁分析1.5min﹣4.0min之間海波的溫度保持不變，故海波為晶體，則可得到海波的熔點即為此段時間的溫度47℃，同種同條件下熔點與凝固點相同，所以凝固點也為47℃。
25.（8分）（1）小明想知道，請你用如圖1所示的家用電子秤、玻璃杯、注射器等設計一個實驗方案來測量消毒酒精的密度。實驗步驟：
①給玻璃杯中倒入適量的酒精，用電子秤測得___________為m1；
②用注射器從玻璃杯中___________，讀出其體積為V；
③用電子秤測得___________為m2，則酒精的密度ρ酒精=___________（用以上步驟中所測得物理量的符號表示）。
（2）小明在“探究滑動摩擦力的大小與什么因素有關”的實驗中，如圖2所示：
①根據___________條件，當彈簧測力計沿水平方向拉著木塊做___________運動時，木塊所受滑動摩擦力的大小等于拉力的大小，如圖2甲所示；
②小明在圖甲實驗中發現較難保持木塊勻速運動，彈簧測力計示數不穩定，于是，他與同學們一起改進實驗，如圖2乙所示，固定彈簧測力計，通過拉動長木板進行實驗，實驗記錄如表，則木塊所受的滑動摩擦力大小為___________N；
③寫出用圖乙裝置的一條優點：___________。
【答案】玻璃杯和酒精的總質量；抽出部分酒精；玻璃杯和剩余酒精的質量；；二力平衡；勻速直線；2.0；見解析。
【解析】（1）①[1]給玻璃杯中倒入適量的酒精，用電子秤測得玻璃杯和酒精的總質量為m1。
②[2]用注射器從玻璃杯中抽出部分酒精，讀出其體積為V。
③[3][4]從電子秤讀出玻璃杯和剩余酒精的質量為m2，則酒精的密度為
（2）①[5][6]實驗中，應在水平方向拉著木塊做勻速直線運動，物體在水平方向上受到平衡力的作用，根據二力平衡，滑動摩擦力大小等于拉力大小，即等于彈簧測力計示數。
②[7]固定彈簧測力計，通過拉動長木板進行實驗，木塊相對于地面保持靜止狀態，木塊在水平方向上受力平衡，受到的滑動摩擦力等于彈簧測力計的示數，由于壓力和接觸面的粗糙程度沒有改變，則滑動摩擦力為。
③[8]與直接用彈簧測力計拉動木塊測量摩擦力相比，拉動木板進行實驗具有容易操作的優點：長木板不必進行勻速直線運動，摩擦力總等于拉力，并且彈簧測力計處于靜止狀態，便于讀數。
26.（6分）在課外興趣小組開展活動時，小剛和小強進行了如下探究實驗：
（1）小剛連接了如圖一所示電路，如果閉合開關，電路是___________（選填“通路”、“斷路”或“短路”）。小剛想將電路拆開重新連接，小強認為只需拆除___________（選填“a”、“b”、“c”、“d”、“e”）這一根導線，就能成為串聯電路；
（2）小強將多余的導線拆除以后，閉合開關S時，燈L1、L2都不亮，用一段導線的兩端接觸A、B兩點時，兩燈都不亮；接觸C、D兩點時，兩燈也不亮；接觸E、F兩點時，只有燈L1亮，對此，下列判斷中正確的是___________；
A．開關S短路 B．燈L2斷路 C．開關S斷路 D．燈L2短路
（3）小剛和小強想比較并聯電路中燈泡L1和L2中的電流的大小關系，他們的方案是：按照圖二所示的電路，只閉合S2測出L1的電流I1，只閉合S1測出L2中的電流I2，比較I1和I2的大小，請你評估：他們的方案是___________（選填“可行”或“不可行”），理由是___________；
（4）小剛和小強想用“伏安法”測未知電阻的阻值，但是沒有找到電壓表，于是設計了如圖三所示的電路（變阻器最大阻值為R0）進行實驗，請將下列實驗步驟補充完整：
①閉合開關S，將變阻器的滑片移到a端，記錄電流表的示數為I1；
②閉合開關S，將變阻器的滑片移到b端，記錄電流表的示數為I2；
③寫出待測電阻的表達式，Rx=___________（用已知量和測得量的符號表示）。
【答案】短路；c；B；不可行；閉合S1時電流表正負接線柱接反；。
【解析】（1）[1]如圖所示，當開關S閉合后，電流可以不經過用電器，直接通過a、b、c、e回到電源的負極，故會導致電源短路。
[2] 要使兩燈形成串聯，電流則從正極出發，依次經過L1、L2回到負極，即拆去c。
（2）[3]閉合開關S時，燈L1、L2都不亮，表明電路中可能存在斷路，接觸E、F兩點時，只有燈L1亮，表明除了E、F兩點外，其它位置與電源是接通的，故E、F兩點處存在斷路，即L2存在斷路。故ACD不符合題意，B符合題意。故選B。
（3）[4][5]題中的方案會導致電流表正負接線柱分別與電源的正極相連，這種做法不可行，原因是會導致正負接線柱接反。
（4）[6]閉合開關S，將變阻器的滑片移到a端時，R0與Rx并聯，則；
閉合開關S，將變阻器的滑片移到b端時，Rx短路，電路中只有R0，則
聯立兩式可得。
四、計算題（本大題共3小題，滿分18分）
27.（6分）取兩個相同的溢水杯，都裝滿水，將一塊橡皮泥捏成碗狀放在其中一個溢水杯中，靜止后用量筒測出溢出的水的體積為55mL；拿出橡皮泥團成實心球狀，放入另一個溢水杯中，靜止后用量筒測出溢出的水的體積為50mL，g取10N/kg，ρ水＝1.0×103kg/m3，求：
（1）圖甲中橡皮泥受到的浮力；
（2）橡皮泥的密度；
（3）圖乙中橡皮泥對溢水杯底部的壓力大小。
【答案】（1）0.55N；（2）1.1g/cm3；（3）0.05N。
【解析】（1）圖甲中橡皮泥受到的浮力
F?。溅阉甮V排甲＝1.0×103kg/m3×10N/kg×55×10﹣6m3＝0.55N
（2）圖甲中橡皮泥漂浮，所受重力G＝F?。?.55N
橡皮泥的質量
橡皮泥的體積V＝V排乙＝50mL＝50cm3
橡皮泥的密度
（3）圖乙中橡皮泥受到的浮力
圖乙中橡皮泥對溢水杯底部的壓力大小。
答：（1）圖甲中橡皮泥受到的浮力為0.55N；（2）橡皮泥的密度為1.1g/cm3；（3）圖乙中橡皮泥對溢水杯底部的壓力大小為0.05N。
28.（6分）建筑工地的工人用如圖所示的滑輪組來提升重物。已知重物G=900N，不計繩重和摩擦，當繩子自由端的拉力F=400N時，可將重物勻速提升2m。在此過程中，試求：
（1）拉力F做了多少功?
（2）滑輪組的機械效率是多少?
（3）若將該滑輪組的機械效率提高5%，需要用此滑輪組提升多重的重物?
【答案】（1）2400J；（2）75%；（3）1200N。
【解析】（1）由圖可知，滑輪組繩子的有效股數n=3，則繩子自由端移動的距離
拉力F做功
（2）拉力做的有用功
滑輪組的機械效率
（3）不計繩重和摩擦，由
可得，動滑輪的重力
將該滑輪組的機械效率提高5%時，其機械效率為，設提升重物的重力為G′，因克服重物重力所做功為有用功，克服重物重力和動滑輪重力做的功為總功，所以，滑輪組的機械效率
解得。
答：（1）拉力F做功2400J；（2）滑輪組的機械效率是75%；（3）若將該滑輪組的機械效率提高5%，需要用此滑輪組提升1200N的重物。
29.（6分）如圖所示電路，電源電壓恒為8V，小燈泡標有“6V 3W”字樣。若不考慮溫度對燈泡電阻的影響，閉合開關，求：
（1）小燈泡的額定電流；
（2）燈泡正常發光時，滑動變阻器1min產生的熱量為多少J；
（3）移動滑動變阻器的滑片，當電壓表示數為3V時，小燈泡的實際功率。
【答案】（1）0.5A；（2）60J；（3）0.75W。
【解析】（1）小燈泡標有“6V 3W”字樣，表示燈泡的額定電壓是6V，額定功率是3W，由P=UI得，燈泡的額定電流
（2）燈泡與變阻器串聯，電壓表測燈的電壓。燈泡正常工作時電路中的電流為I=IL=0.5A
根據串聯電路電壓的規律，滑動變阻器兩端的電壓U1=U-UL=8V-6V=2V
滑動變阻器1min產生的熱量Q=W= U1It=2V×0.5A×1×60s=60J
（3）由歐姆定律可知燈泡的電阻
當電壓表示數為3V時，即燈泡兩端的電壓為3V，此時燈泡的實際功率為
答：（1）小燈泡的額定電流為0.5A；（2）燈泡正常發光時，滑動變阻器1min產生的熱量為60J；（3）移動滑動變阻器的滑片，當電壓表示數為3V時，小燈泡的實際功率為0.75W。
五、綜合題（本大題共2小題，滿分9分）
30.（4分）現有0.3kg的汽油（熱值為）。汽油機燃燒了0.2kg汽油，實際放出的熱量為，產生的有用機械能為。則：
（1）圖1所示的，是汽油機的哪個沖程？答：___________沖程；
（2）燃燒0.2kg汽油時，未完全燃燒損耗的能量為___________J；
（3）汽油機的效率為___________；
（4）剩下的汽油，熱值為___________J/kg。
【答案】壓縮；；34.5%；。
【解析】（1）[1]圖1所示，兩氣門關閉，火花塞未點燃，飛輪向上運動，可知是汽油機的壓縮沖程，將機械能轉化為內能。
（2）[2]燃燒0.2kg汽油時，應該放出的熱量為
實際放出的熱量為，則未完全燃燒損耗的能量為
（3）[3]由實際放出的熱量為，產生的有用機械能為可知，汽油機的效率為
（4）[4]熱值是燃料的一種屬性，與質量或體積等無關，則剩下的汽油熱值仍為。
31.（5分）某科技創新小組設計的體重計電路原理圖如圖所示，其中電源電壓恒為6V，定值電阻R0為10Ω，電壓表量程為3V，R是壓敏電阻，R的阻值與平板受到壓力F對應的部分數據如下表，平板質量不計。
（1）人的體重越重，R的阻值就越 ，電壓表的示數越 （均選填“大”或“小”）；
（2）體重為500N的人站在體重計上時，電壓表的示數是多大 ？
（3）在電路安全的情況下，體重計能稱量的最大值是多少 ？
（4）若想提高稱量的最大值，在不改變電壓表量程的情況下，寫出可采取的一條措施 。
【答案】小；大；2.4V；750N；減小電源電壓。
【解析】（1）[1][2]由圖可知壓敏電阻R和定值電阻R0串聯接入電路，電壓表與定值電阻R0并聯，測量定值電阻R0兩端的電壓。體重越大，對壓敏電阻的壓力越大，由表格數據可知，壓力越大，壓敏電阻的阻值越小，電路的總電阻越小，由歐姆定律可知電路中的電流越大，由U＝IR可知，R0兩端的電壓越大，即電壓表示數越大。
（2）[3]由表格可知，當體重為500N的人站在體重計上時，壓敏電阻的阻值為15Ω，電路中的電流為
R0兩端的電壓即電壓表的示數為U0＝IR0＝0.24A×10Ω＝2.4V
（3）[4]當電壓表示數最大，即R0兩端的電壓最大為3V時，壓敏電阻兩端的電壓最小，為
U小＝U﹣U0大＝6V﹣3V＝3V
即壓敏電阻和定值電阻分擔電壓相等，根據串聯電路分壓特點可知，壓敏電阻的阻值也為10Ω，由表格可知，此時壓力為750N，即體重計的最大稱量值為750N。
（4）[5]在不改變電壓表量程的情況下，即電壓表示數最大為3V不變，當壓敏電阻受到的壓力越大，它的阻值越小，根據歐姆定律可知電路中的電流會變大，所以要提高稱量的最大值，可以減小電源電壓。
實驗次數
物距u/cm
像的虛實
像的正倒
像的大小
像距v/cm
1
25.00
實像
倒立
縮小
16.67
2
30.00
實像
倒立
縮小
15.00
3
35.00
實像
倒立
縮小
14.00
實驗次數
長木板運動情況
彈簧測力計示數/N
1
勻速
2
由慢到快
2.0
3
由快到慢
2.0
壓力F/N
0
300
375
500
750
1500
壓敏電阻R/Ω
30
25
20
15
10
5
