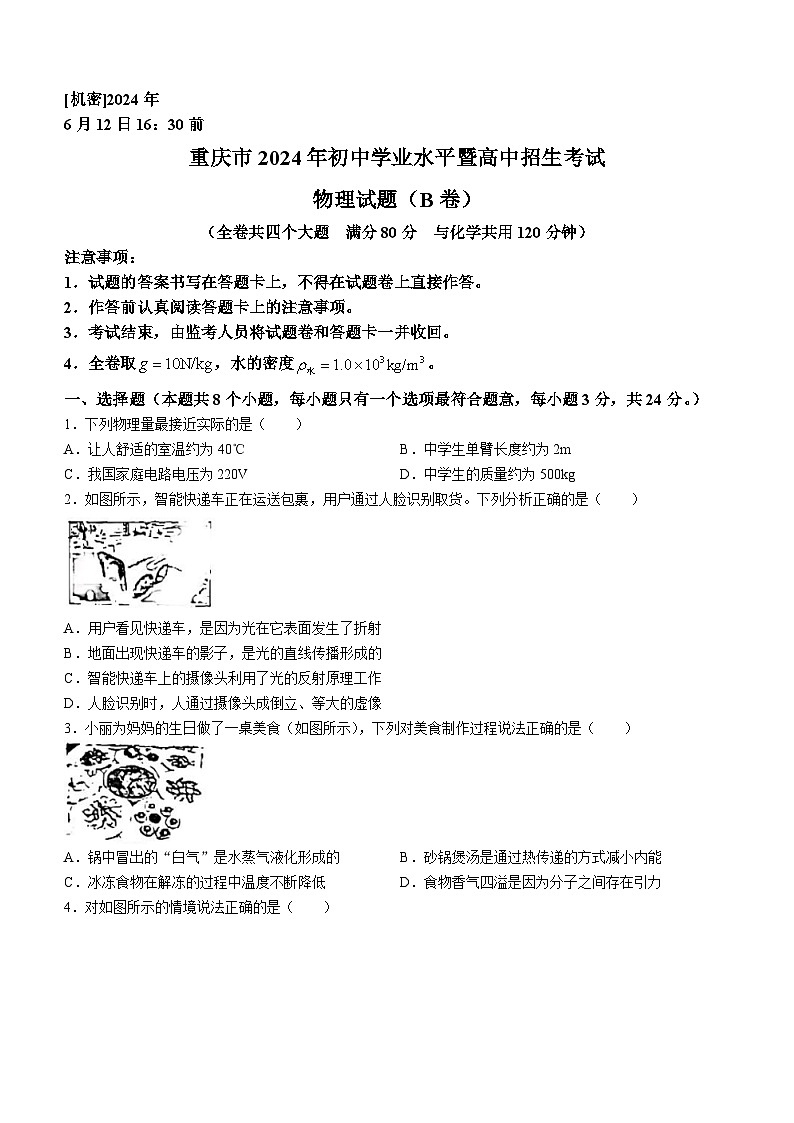

重慶市2024年初中學業水平暨高中招生考試
物理試題（B卷）
（全卷共四個大題 滿分80分 與化學共用120分鐘）
注意事項：
1．試題的答案書寫在答題卡上，不得在試題卷上直接作答。
2．作答前認真閱讀答題卡上的注意事項。
3．考試結束，由監考人員將試題卷和答題卡一并收回。
4．全卷取，水的密度。
一、選擇題（本題共8個小題，每小題只有一個選項最符合題意，每小題3分，共24分。）
1．下列物理量最接近實際的是（ ）
A．讓人舒適的室溫約為40℃B．中學生單臂長度約為2m
C．我國家庭電路電壓為220VD．中學生的質量約為500kg
2．如圖所示，智能快遞車正在運送包裹，用戶通過人臉識別取貨。下列分析正確的是（ ）
A．用戶看見快遞車，是因?yàn)楣庠谒砻姘l(fā)生了折射
B．地面出現快遞車的影子，是光的直線傳播形成的
C．智能快遞車上的攝像頭利用了光的反射原理工作
D．人臉識別時，人通過攝像頭成倒立、等大的虛像
3．小麗為媽媽的生日做了一桌美食（如圖所示），下列對美食制作過程說法正確的是（ ）
A．鍋中冒出的“白氣”是水蒸氣液化形成的B．砂鍋煲湯是通過熱傳遞的方式減小內能
C．冰凍食物在解凍的過程中溫度不斷降低D．食物香氣四溢是因?yàn)榉肿又g存在引力

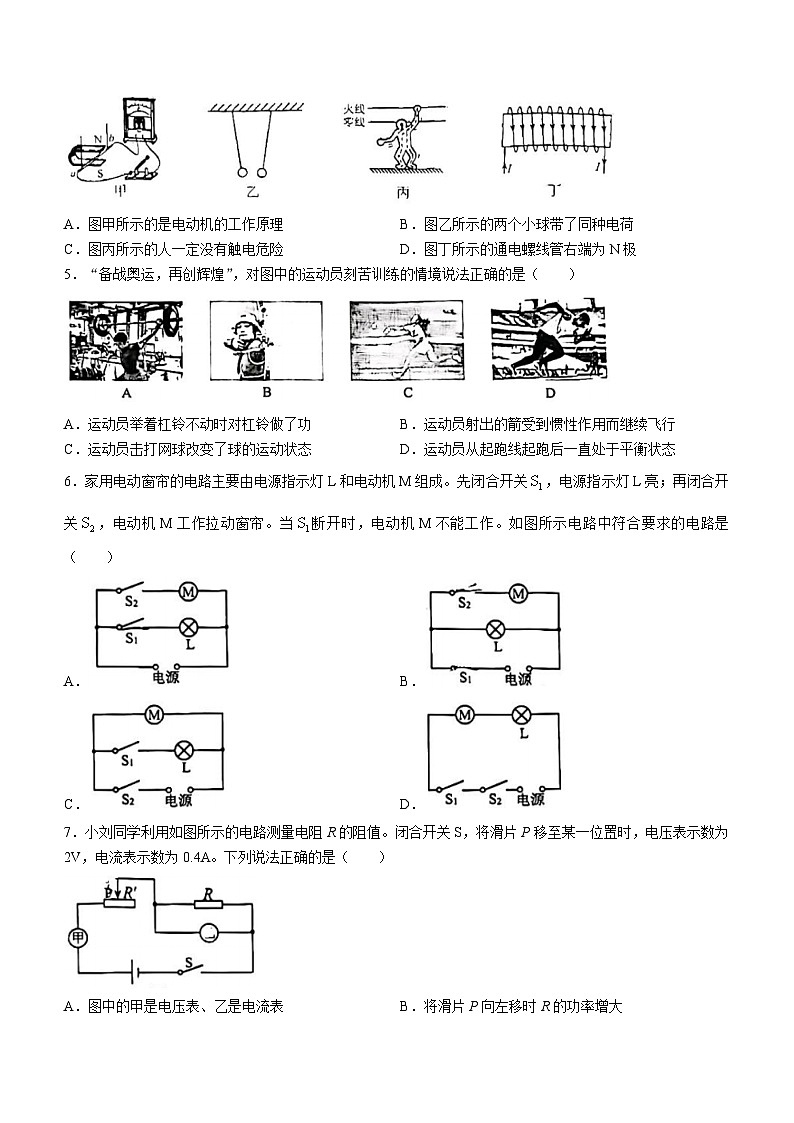

4．對如圖所示的情境說法正確的是（ ）
A．圖甲所示的是電動機的工作原理B．圖乙所示的兩個小球帶了同種電荷
C．圖丙所示的人一定沒有觸電危險D．圖丁所示的通電螺線管右端為N極
5．“備戰奧運，再創輝煌”，對圖中的運動員刻苦訓練的情境說法正確的是（ ）
A．運動員舉著杠鈴不動時對杠鈴做了功B．運動員射出的箭受到慣性作用而繼續飛行
C．運動員擊打網球改變了球的運動狀態D．運動員從起跑線起跑后一直處于平衡狀態
6．家用電動窗簾的電路主要由電源指示燈L和電動機M組成。先閉合開關，電源指示燈L亮；再閉合開關，電動機M工作拉動窗簾。當斷開時，電動機M不能工作。如圖所示電路中符合要求的電路是（ ）
A．B．
C．D．
7．小劉同學利用如圖所示的電路測量電阻R的阻值。閉合開關S，將滑片P移至某一位置時，電壓表示數為2V，電流表示數為0.4A。下列說法正確的是（ ）
A．圖中的甲是電壓表、乙是電流表B．將滑片P向左移時R的功率增大
C．一次實驗就能精確測出R的阻值D．電流0.4A時，R一分鐘發熱0.8J

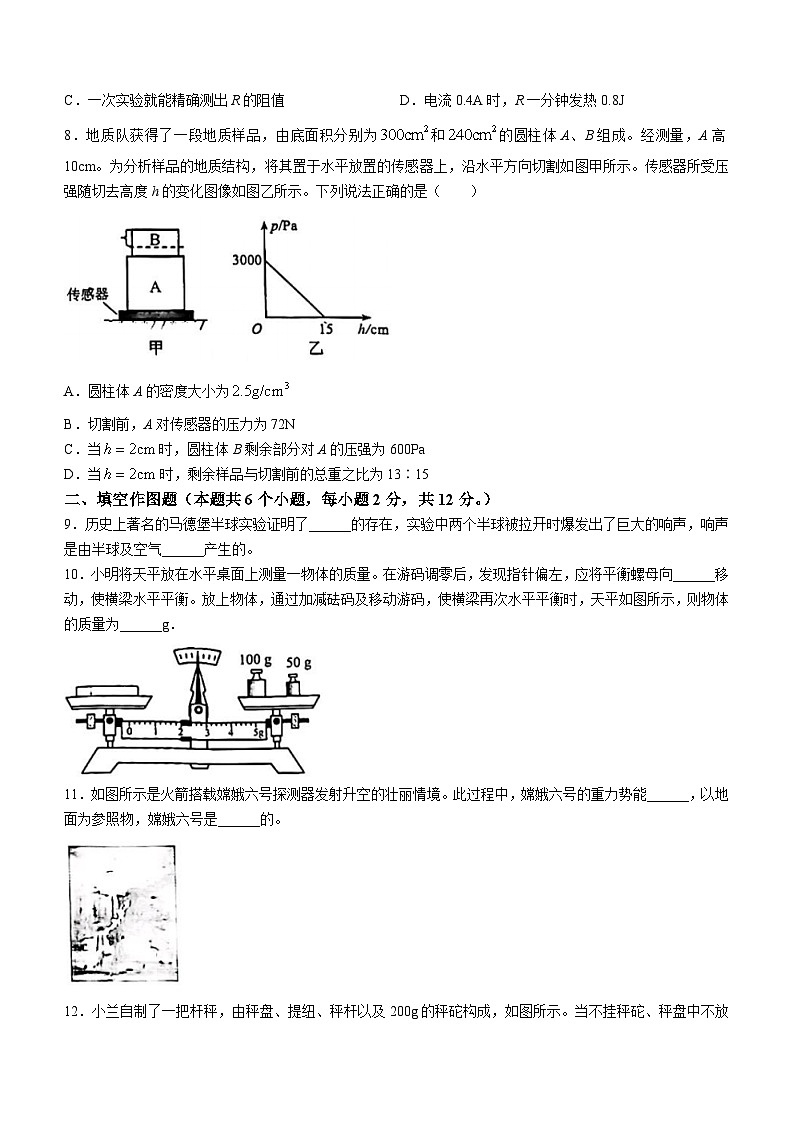

8．地質隊獲得了一段地質樣品，由底面積分別為和的圓柱體A、B組成。經測量，A高10cm。為分析樣品的地質結構，將其置于水平放置的傳感器上，沿水平方向切割如圖甲所示。傳感器所受壓強隨切去高度h的變化圖像如圖乙所示。下列說法正確的是（ ）
A．圓柱體A的密度大小為
B．切割前，A對傳感器的壓力為72N
C．當時，圓柱體B剩余部分對A的壓強為600Pa
D．當時，剩余樣品與切割前的總重之比為13∶15
二、填空作圖題（本題共6個小題，每小題2分，共12分。）
9．歷史上著名的馬德堡半球?qū)嶒?yàn)證明了______的存在，實驗中兩個半球被拉開時爆發出了巨大的響聲，響聲是由半球及空氣______產生的。
10．小明將天平放在水平桌面上測量一物體的質量。在游碼調零后，發現指針偏左，應將平衡螺母向______移動，使橫梁水平平衡。放上物體，通過加減砝碼及移動游碼，使橫梁再次水平平衡時，天平如圖所示，則物體的質量為______g．
11．如圖所示是火箭搭載嫦娥六號探測器發射升空的壯麗情境。此過程中，嫦娥六號的重力勢能______，以地面為參照物，嫦娥六號是______的。
12．小蘭自制了一把桿秤，由秤盤、提紐、秤桿以及200g的秤砣構成，如圖所示。當不掛秤砣、秤盤中不放重物時，提起提紐，桿秤在空中恰好能水平平衡。已知AO間距離為10cm。當放入重物，將秤砣移至距O點30cm的B處時，秤桿水平平衡，則重物質量為______g；往秤盤中再增加20g的物體，秤砣需要從B處移動______cm才能維持秤桿水平平衡。
13．將標有“2A”但最大阻值未知的滑動變阻器、阻值為15Ω的和標有“2.5V 1.25W”的燈泡L（不計燈泡電阻變化）接入如圖所示的電路，其中電源具有6V和另一電壓未知的檔位，電壓表量程為0~3V，電流表量程為0~0.6A。燈泡的額定電流為______A。將電源調到電壓未知的檔位，只閉合開關S和，當接入電路的阻值為其最大阻值的時，燈泡正常發光，移動滑片使接入電路的阻值增大6Ω，電流表示數變化了0.2A。保障電路安全，只閉合開關S和，通過調節滑動變阻器及電源電壓，電路的最大功率和最小功率之差為______W。
14．（1）在圖甲中作出平行于主光軸的光線AB經透鏡折射后的光線；
甲
（2）在圖乙中作出木塊在粗糙的水平桌面上向右運動時所受摩擦力的示意圖。
乙
三、實驗探究題（本題共3個小題，15小題6分，16小題8分，17小題8分，共22分。）
15．（1）用如圖甲所示裝置探究水在沸騰前后溫度變化的特點。
甲 乙
①在加熱過程中，當溫度計示數如圖13甲所示時，水溫為______℃；
②A、B兩組同學用相同的加熱裝置完成實驗后，畫出的圖像分別是圖乙中的A和B，分析圖像可知：水在沸騰過程中溫度______，A組同學所用水的質量更______。
（2）如圖所示，利用兩根相同的熒光棒來探究平面鏡成像的特點。
①實驗中應選用______（選填“薄”或“厚”）玻璃板替代平面鏡；
②將玻璃板______放置在鋪有白紙的水平桌面上，在玻璃板前放置熒光棒A，在玻璃板后面移動另一根熒光棒B，發現B與A的像完全重合，說明像與物的______相等。
16．小超同學利用圖甲所示電路探究電流與電阻的關系，電源電壓恒定，有5Ω、10Ω、20Ω的定值電阻各一個，滑動變阻器標有“10Ω 1A”。
甲 乙 丙
（1）請用筆畫線代替導線將圖甲的電路連接完整；
（2）連接電路前發現電壓表指針如圖乙所示，則需要對電壓表______。連接電路時開關應______，將滑動變阻器滑片P移至______端；
（3）電路連接完成后，閉合開關，發現電壓表有示數，電流表無示數，可能是定值電阻發生了______；
（4）排除故障后，當接入5Ω的定值電阻，調節滑片P使電壓表示數達到所要控制的電壓時，電流表指針如圖丙所示，其示數為______A。更換為10Ω的電阻繼續實驗，發現滑動變阻器調到最大阻值時才能使電壓表示數達到，則電源電壓為______V；
（5）當更換為20Ω的電阻時，為了順利完成實驗，需要換用最大阻值至少為______Ω的滑動變阻器。
17．小渝和同學們利用一長方體物塊來探究影響浮力大小的因素。
（1）將物塊豎放后掛在彈簧測力計上，測出物塊的重力為2.7N，然后將物塊部分浸入水中，發現測力計示數減小的同時水面升高了，說明物塊受到了豎直向______的浮力，并且水對容器底部的壓強與放入物塊前相比______。當測力計示數如圖甲所示時，浮力為______N；
（2）接下來小渝繼續按圖乙、丙、丁所示進行實驗，由甲、乙、丙的數據可知：在同種液體中，物體排開液體的體積______，浮力越大；由丙、丁的數據可知：物體浸沒在同種液體中時所受浮力大小跟深度______；
（3）然后將物塊浸沒在鹽水中如圖戊所示，分析數據可知：浮力大小與液體的密度有關：并通過計算得出所用鹽水密度為______；若在實驗前，彈簧測力計的指針在零刻度線以下，并未調零，則算出的鹽水密度______；
（4）同組的小王同學還想進一步探究：物體在浸沒前，浮力大小與物體浸在液體中的深度是否有關？于是他將物塊橫放后掛在彈簧測力計下，使其露出水面高度與圖乙相同，測力計示數為2.3N，與乙圖數據對比，小王得出結論：物體在浸沒前，浮力大小與物體浸在液體中的深度有關。你認為該方案是否合理，并說明理由：______。
四、計算論述題（本題共3個小題，18小題6分，19小題8分，20小題8分，共22分。解題應寫出必要的文字說明、步驟和公式，只寫出最后結果的不能得分。）
18．將阻值為10Ω的電阻與另一電阻接入電源電壓恒定的電路，如圖所示。閉合開關S，電流表的示數為0.45A，電流表的示數為0.3A。求：
（1）通過的電流；
（2）電源電壓。
19．如圖甲所示是我市某公園的便民飲水點及其飲水機內部電路簡化圖，其中的阻值為48.4Ω，和均為阻值不變的電熱絲，飲水機有加熱和保溫檔，正常工作時，保溫檔功率為110W。[]
甲 乙 丙
（1）求飲水機在保溫檔正常工作時的電流；
（2）當只有飲水機工作時，將3kg水從10℃加熱到100℃，加熱前后公園安裝的數字式電能表示數如圖乙所示，求飲水機的加熱效率；
（3）為節能減排，相關部門計劃在該公園安裝如圖丙所示的太陽能電池為飲水機供電。已知晴天太陽能電池一天能發電0.4kW·h，要求所有太陽能電池晴天一天的發電量能供飲水機使用3天。飲水機每天正常工作加熱時間計為3h，保溫時間計為8h，求至少要安裝多大面積的太陽能電池。
20．如圖所示，是某型號水下機器人。該機器人可以通過三種方式控制浮沉，第一種是機器人內部水艙充放水，水艙的容積為；第二種是利用推進器提供豎直向上的推力，可以在0~30N之間調節；第三種是在機器人外部加裝不同數量的浮塊，每個浮塊質量均為0.4kg，體積均為。已知該機器人水艙未充水時的質量為9.5kg，未裝浮塊時，機器人的總體積為（體積不變，含機械臂）。
（1）求150m深處水的壓強；
（2）求當機器人未加浮塊、水艙充滿水浸沒在水中懸停時，的大??；
（3）深處水底有一物體（未與水底緊密接觸），其密度均勻且為，體積為，需機器人潛入水中用機械臂抓住物體打撈上來，為確保打撈順利進行，機器人下水前需制定好能讓機器人抓住物體上浮的方案，在調到30N的情況下，還需如何利用另外兩種方式實現上浮，請通過計算給出一種合理方案。
