2024年初中物理同步練習《15.4+電流的測量》

這是一份2024年初中物理同步練習《15.4+電流的測量》，共15頁。試卷主要包含了關于電流，電流的國際單位是等內容，歡迎下載使用。

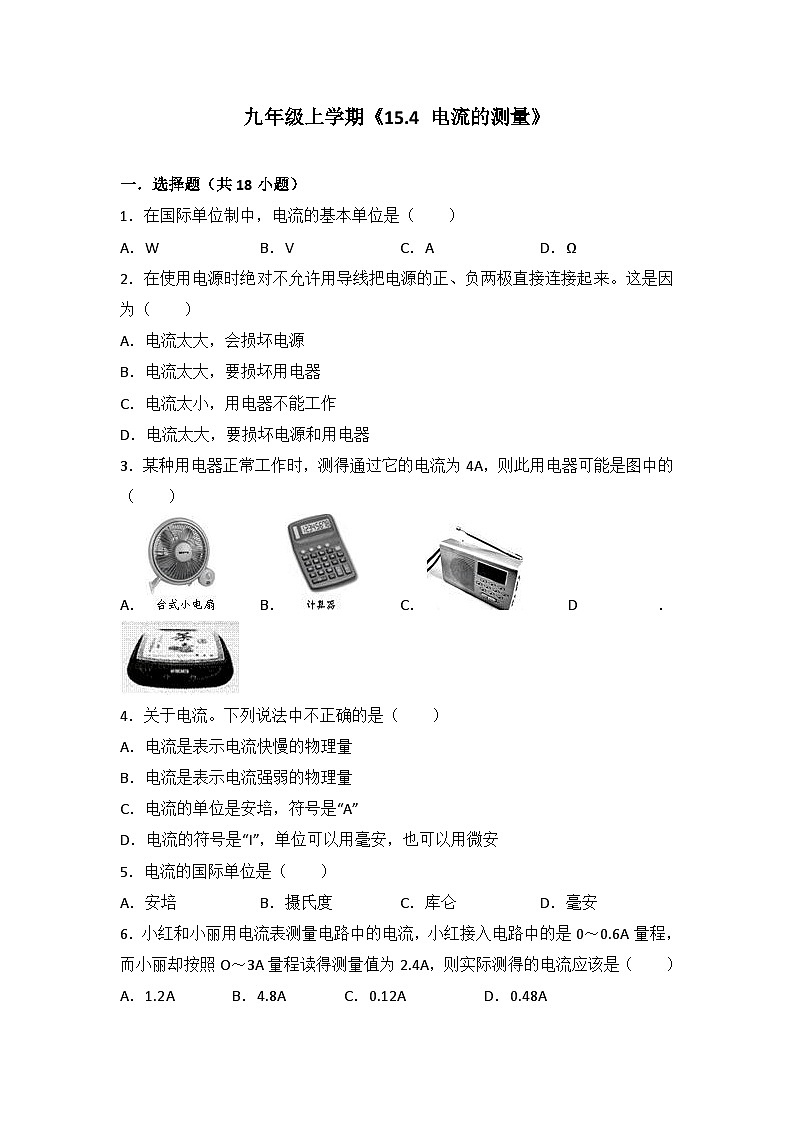

一．選擇題（共18小題）
1．在國際單位制中，電流的基本單位是（ ）
A．WB．VC．AD．Ω
2．在使用電源時絕對不允許用導線把電源的正、負兩極直接連接起來。這是因為（ ）
A．電流太大，會損壞電源
B．電流太大，要損壞用電器
C．電流太小，用電器不能工作
D．電流太大，要損壞電源和用電器
3．某種用電器正常工作時，測得通過它的電流為4A，則此用電器可能是圖中的（ ）
A．B．C．D．
4．關于電流。下列說法中不正確的是（ ）
A．電流是表示電流快慢的物理量
B．電流是表示電流強弱的物理量
C．電流的單位是安培，符號是“A”
D．電流的符號是“I”，單位可以用毫安，也可以用微安
5．電流的國際單位是（ ）
A．安培B．攝氏度C．庫侖D．毫安
6．小紅和小麗用電流表測量電路中的電流，小紅接入電路中的是0～0.6A量程，而小麗卻按照O～3A量程讀得測量值為2.4A，則實際測得的電流應該是（ ）
A．1.2AB．4.8AC．0.12AD．0.48A
7．如圖所示的四個電路中，要求用電流表測量通過燈L1的電流，其中符合要求的是（ ）
A．B．C．D．
8．在圖所示的幾種電路中，電流表只測量燈泡L2中電流的是（ ）
A．B．C．D．
9．如圖中兩燈規格不同，能測出通過燈L1電流的電路是（ ）
A．B．C．D．
10．圖中，能直接測量通過燈L1和L2總電流的電路是（ ）
A．B．C．D．
11．如圖所示的電路中，電流表測量的是（ ）
A．通過燈L1的電流B．通過燈L2的電流
C．通過燈L1和燈L2的電流D．以上三種都有可能
12．圖中，能正確測量通過燈L1電流的電路是（ ）
A．B．C．D．
13．關于如圖所示電流表的使用，下列說法正確的是（ ）
A．電流表使用前需觀察指針是否指0刻線
B．電流必須從“﹣”接線柱流入，從“+”接線柱流出
C．電流表可以超量程使用
D．“0﹣0.6A”量程的分度值為0.1A
14．如圖所示，電流表的示數是（ ）
A．2.3AB．2.6AC．0.43AD．0.46A
15．一位同學選“0﹣0.6A”量程的電流表測量電流，另一同學卻按“0﹣3A”量程讀數，其讀數為2.4A，則實際上測得的電流應該是（ ）
A．24AB．2.4AC．0.24AD．0.48A
16．如圖是連入某電路的電流表的讀數，正確的是（ ）
A．0.32 AB．1.6 AC．0.26 AD．1.52 A
17．如圖所示，能夠正確測量通過燈L2電流的是（ ）
A．B．C．D．
18．如圖所示，電流表測的是（ ）
A．燈L1的電流B．燈L2的電流
C．電路中干路電流D．無法判斷

二．填空題（共1小題）
19．如圖所示，電流表的示數是 A。

三．解答題（共1小題）
20．請讀出如圖中電流表的示數：
甲表的示數是
乙表的示數是 。

九年級上學期《15.4 電流的測量》參考答案與試題解析

一．選擇題（共18小題）
1．在國際單位制中，電流的基本單位是（ ）
A．WB．VC．AD．Ω
【分析】根據對常見物理量及其單位的掌握作答。
【解答】解：在國際單位制中，
A、W也就是瓦特，是功率的單位。故A不符合題意；
B、V也就是伏特，是電壓的單位。故B不符合題意；
C、A也就是安培，是電流的單位。故C符合題意；
D、Ω也就是歐姆，是電阻的單位。故D不符合題意。
故選：C。

2．在使用電源時絕對不允許用導線把電源的正、負兩極直接連接起來。這是因為（ ）
A．電流太大，會損壞電源
B．電流太大，要損壞用電器
C．電流太小，用電器不能工作
D．電流太大，要損壞電源和用電器
【分析】解決此題要知道當用導線把電源兩端連在一起時，會發生短路現象，這樣電流太大會燒壞電源。
【解答】解：用導線把電源的正、負兩極直接連起來，電路短路，電路電流很大，會損壞電源，
所以在使用電源時絕對不允許用導線把電源的正、負兩極直接連接起來。
故選：A。

3．某種用電器正常工作時，測得通過它的電流為4A，則此用電器可能是圖中的（ ）
A．B．C．D．
【分析】本題可以從生活中各用電器工作時的電壓和功率上來分析。
【解答】解：A、小電扇功率低于100W，電壓為220V，故其電流約為0.5A，遠低于4A，A錯。
B、計算器采用的是干電池供電，電壓只有幾伏，電流較小，故B錯。
C、收音機采用直流6V，功率僅有10W左右，電流僅有1A左右，故C錯。
D、電磁爐功率一般在800W以上，電壓220V，故電流可以為4A，D對。
故選：D。

4．關于電流。下列說法中不正確的是（ ）
A．電流是表示電流快慢的物理量
B．電流是表示電流強弱的物理量
C．電流的單位是安培，符號是“A”
D．電流的符號是“I”，單位可以用毫安，也可以用微安
【分析】（1）電荷的定向移動形成電流，電流的大小稱為電流強度（簡稱電流，符號為I），是指單位時間內通過導線某一截面的電荷量，每秒通過1庫侖的電量稱為1安培；
（2）電流的國際單位是安培，符號是A，另外還與毫安（mA）、微安（uA）。
【解答】解：（1）電流是表示電流強弱的物理量，故A不正確，B正確；
（2）電流的符號是“I”，國際單位安培，符號是“A”，單位可以用毫安，也可以用微安，故CD正確。
本題選擇說法不正確；
故選：A。

5．電流的國際單位是（ ）
A．安培B．攝氏度C．庫侖D．毫安
【分析】根據對各物理量單位的掌握分析答題。
【解答】解：A、安培是電流的國際單位制單位，故A正確；
B、攝氏度是溫度的單位，故B錯誤；
C、庫侖是電荷量的單位，故C錯誤；
D、毫安是電流的常用單位，但不是電流的基本單位，故D錯誤；
故選：A。

6．小紅和小麗用電流表測量電路中的電流，小紅接入電路中的是0～0.6A量程，而小麗卻按照O～3A量程讀得測量值為2.4A，則實際測得的電流應該是（ ）
A．1.2AB．4.8AC．0.12AD．0.48A
【分析】根據在電流表的同一刻度處，0～3A量程的讀數是0～0.6A量程讀數的5倍計算。
【解答】解：電流表使用“0～0.6A”的量程時，按照“0～3A”的量程讀成了2.4A，則正確讀數應為=0.48A。
故選：D。

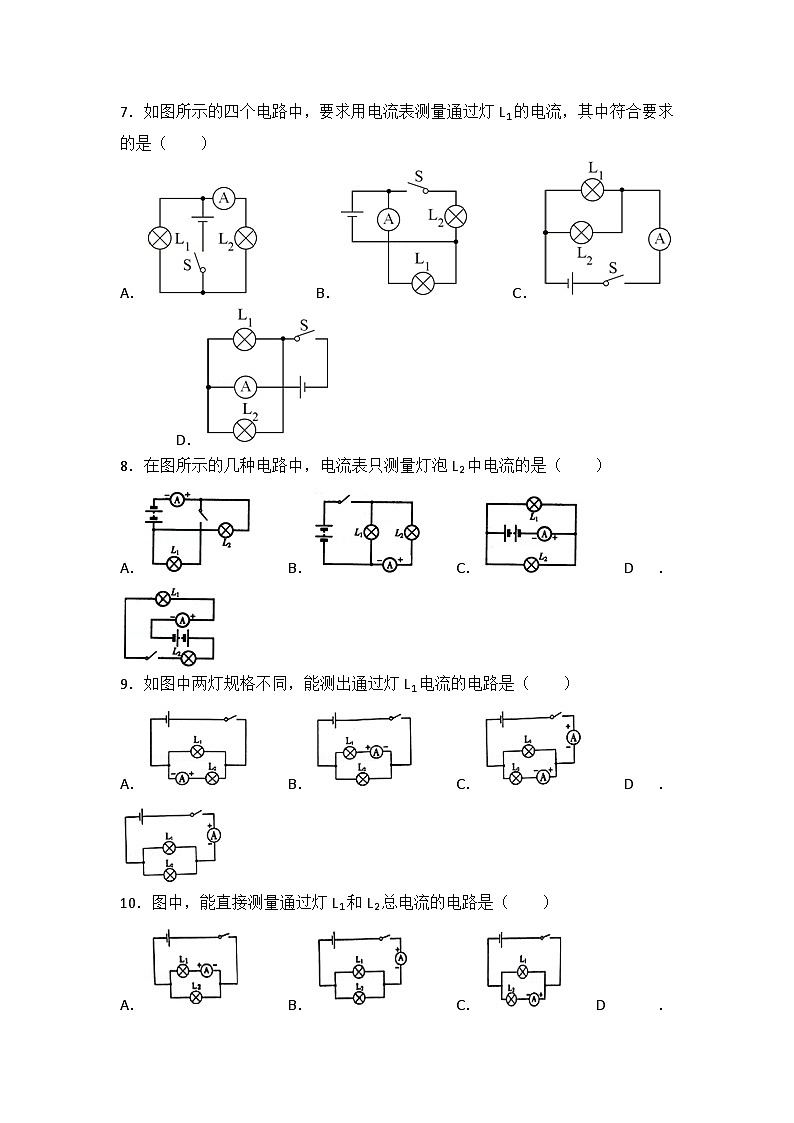

7．如圖所示的四個電路中，要求用電流表測量通過燈L1的電流，其中符合要求的是（ ）
A．B．C．D．
【分析】電流表相當于導線，與用電器串聯測量通過用電器的電流。
【解答】解：A、電流表與L2串聯，測通過L2的電流。故A不符合題意；
B、電流表與L1串聯，測的是通過L1的電流。故B符合題意；
C、電流表接在干路上，測的是干路的電流。故C不符合題意；
D、電流表在干路上了，測的是干路的電流。故D不符合題意。
故選：B。

8．在圖所示的幾種電路中，電流表只測量燈泡L2中電流的是（ ）
A．B．C．D．
【分析】電流表與所測電路電流串聯，分析圖示電路圖答題。
【解答】解：A、由圖示電路圖可知，電流表串聯在干路中，測干路電流，故A錯誤；
B、由圖示電路圖可知，電流表串聯在L2支路中，測L2電流，故B正確；
C、由圖示電路圖可知，兩燈泡并聯，電流表串聯在干路中，測干路電流，故C錯誤；
D、由圖示電路圖可知，兩燈泡串聯，電流表串聯在電路中，測通過兩燈泡的電流，故D錯誤；
故選：B。

9．如圖中兩燈規格不同，能測出通過燈L1電流的電路是（ ）
A．B．C．D．
【分析】電流表應與被測用電器串聯，且電流要從正接線柱流入，從負接線柱流出，據此分析。
【解答】解：A、圖中電流表與燈L2串聯，且電流正進負出，能正確測出通過燈L2的電流，故A錯誤；
B、圖中電流表與燈L1串聯，但其正負接線柱接反了，故B錯誤；
C、圖中電路為并聯電路，兩個電流表分別測出干路和支路電流，相減得出L1電流，故C正確；
D、圖中電流表接在干路上，且電流正進負出，測量的是干路電流，故D錯誤。
故選：C。

10．圖中，能直接測量通過燈L1和L2總電流的電路是（ ）
A．B．C．D．
【分析】電流表在連接時必須與被測用電器串聯，且要注意電流的正進負出，結合電路圖中的連接情況可逐一做出判斷。
【解答】解：由圖知，兩只燈泡并聯，要直接測量通過燈L1和L2總電流，需要將電流表串聯在干路中，而A、C、D中電流表都是串聯在某一支路中的，B選項中電流表串聯在干路中，并且經過電流表的電流方向也正確。所以只有B符合題意。
故選：B。

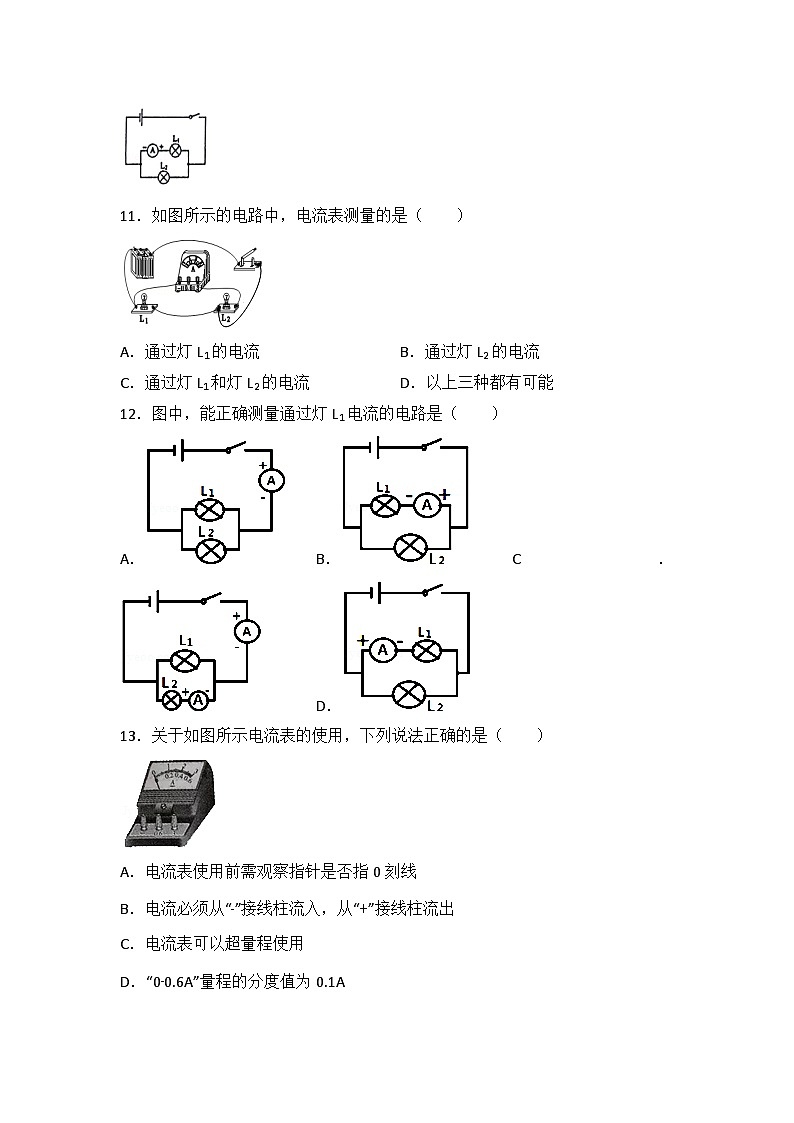

11．如圖所示的電路中，電流表測量的是（ ）
A．通過燈L1的電流B．通過燈L2的電流
C．通過燈L1和燈L2的電流D．以上三種都有可能
【分析】如圖所示的電路，根據串并聯電路電流路徑的特點判斷兩燈泡的連接方式，分析電流的流向。
【解答】解：開關閉合后，電流從電源正極開始分支，一路經過燈泡L2、電流表，另一路經過燈泡L1，然后兩路匯合共同流向負極，因此兩燈并聯連接；電流表測量燈泡L2的電流。
故選：B。

12．圖中，能正確測量通過燈L1電流的電路是（ ）
A．B．C．D．
【分析】電流表使用時要串聯在電路中，并且電流從“+”接線柱流入，從“﹣”接線柱流出。
【解答】解：A、電流表在干路上測的是干路的電流，故A錯誤；
B、電流表與L1串聯，測的是L1的電流，并且正負接線柱連接正確，故B正確；
C、測量干路中的電流表連接正確，但下面電流表與L2串聯，測L2中的電流，并且正負接線柱錯誤，故C錯誤；
D、電流表與L1串聯，測的是L1的電流，但正負接線柱連接錯誤，故D錯誤。
故選：B。

13．關于如圖所示電流表的使用，下列說法正確的是（ ）
A．電流表使用前需觀察指針是否指0刻線
B．電流必須從“﹣”接線柱流入，從“+”接線柱流出
C．電流表可以超量程使用
D．“0﹣0.6A”量程的分度值為0.1A
【分析】電流表的正確使用方法是：與被測用電器串聯；電流必須從電流表的正接線柱流入，負接線柱流出；所測量的電流不能超過電流表的量程；絕對不允許不經過用電器把電流表直接接在電源兩極上。
【解答】解：A、使用前都應檢查指針是否對準零刻度線，故A正確；
B、根據電流表的使用方法：電流要從“+”接線柱入，從“﹣”接線柱出，故B錯誤；
C、為了保護電表，被測電流不能超過電流表的量程，故C錯誤；
D、“0﹣0.6A”量程的分度值為0.02A，故D錯誤。
故選：A。

14．如圖所示，電流表的示數是（ ）
A．2.3AB．2.6AC．0.43AD．0.46A
【分析】先確定電流表的量程、分度值，然后根據指針位置讀出電流表的示數。
【解答】解：由圖知，電流表的量程是0～0.6A，分度值是0.02A，電流表示數是0.46A。
故選：D。

15．一位同學選“0﹣0.6A”量程的電流表測量電流，另一同學卻按“0﹣3A”量程讀數，其讀數為2.4A，則實際上測得的電流應該是（ ）
A．24AB．2.4AC．0.24AD．0.48A
【分析】根據在電流表的同一刻度處，0～3A量程的讀數是0～0.6A量程讀數的5倍計算。
【解答】解：電流表使用“0～0.6A”的量程時，按照“0～3A”的量程讀成了2.4A，則正確讀數應為=0.48A。
故選：D。

16．如圖是連入某電路的電流表的讀數，正確的是（ ）
A．0.32 AB．1.6 AC．0.26 AD．1.52 A
【分析】電流表的讀數：首先確定使用的量程，再確定每一個大格和每一個小格代表的示數，根據指針位置讀數。
【解答】解：電流表使用的是0﹣3A的量程，每一個大格代表1A，每一個小格代表0.1A，示數為1.6A。
故選：B。

17．如圖所示，能夠正確測量通過燈L2電流的是（ ）
A．B．C．D．
【分析】電流表在連接時必須與被測用電器串聯，且要注意電流的正進負出，結合電路圖中的連接情況可逐一做出判斷。
【解答】解：A、圖中兩燈泡并聯，電流表測干路電流，故A錯誤；
B、圖中兩燈泡并聯，電流表與燈泡L2串聯，但正負接線柱接反了，故B錯誤；
C、圖中兩燈泡并聯，電流表與燈泡L2串聯，且正負接線柱正確，可直接測量通過燈L2的電流，故C正確；
D、圖中兩燈泡并聯，電流表與燈泡L1串聯，測量的是通過燈L1的電流，故D錯誤。
故選：C。

18．如圖所示，電流表測的是（ ）
A．燈L1的電流B．燈L2的電流
C．電路中干路電流D．無法判斷
【分析】電流表與被測用電器串聯，結合實物圖，可根據電流流向法做出判斷。
【解答】解：讀圖可知，電流從電源的正極流出，經開關后，再分別進入兩只燈泡，最后匯合到電流表的正接線柱，共同流入電流表后，從電流表流出再回到電源的負極，因此，電流表在電路的干路中，測的是電路中干路電流。
故選：C。

二．填空題（共1小題）
19．如圖所示，電流表的示數是 0.46 A。
【分析】先確定電流表的量程、最小分度值，然后根據指針位置讀出電流表的示數。
【解答】解：電流表用的量程為0～0.6A，分度值為0.02A，則電流表示數是0.46A。
故答案為：0.46。

三．解答題（共1小題）
20．請讀出如圖中電流表的示數：
甲表的示數是 0.26A
乙表的示數是 2A 。
【分析】電流表有兩個量程，刻度分為三大格，每一大格分為10小格，不同的量程有不同的分度值。明確量程與分度值，再根據指針位置讀數。
【解答】解：由圖甲可知，電流表的量程為0～0.6A，分度值為0.02A，示數為0.26A。
由圖乙可知，電流表的量程為0～3A，分度值為0.1A，表盤的讀數為2A；
故答案為：0.26A；2A。
