2024年廣東省深圳市寶安中學（集團）中考三模物理試卷

這是一份2024年廣東省深圳市寶安中學（集團）中考三模物理試卷，共8頁。試卷主要包含了選擇題，作圖題，填空題，實驗題，計算題，綜合能力題等內容，歡迎下載使用。

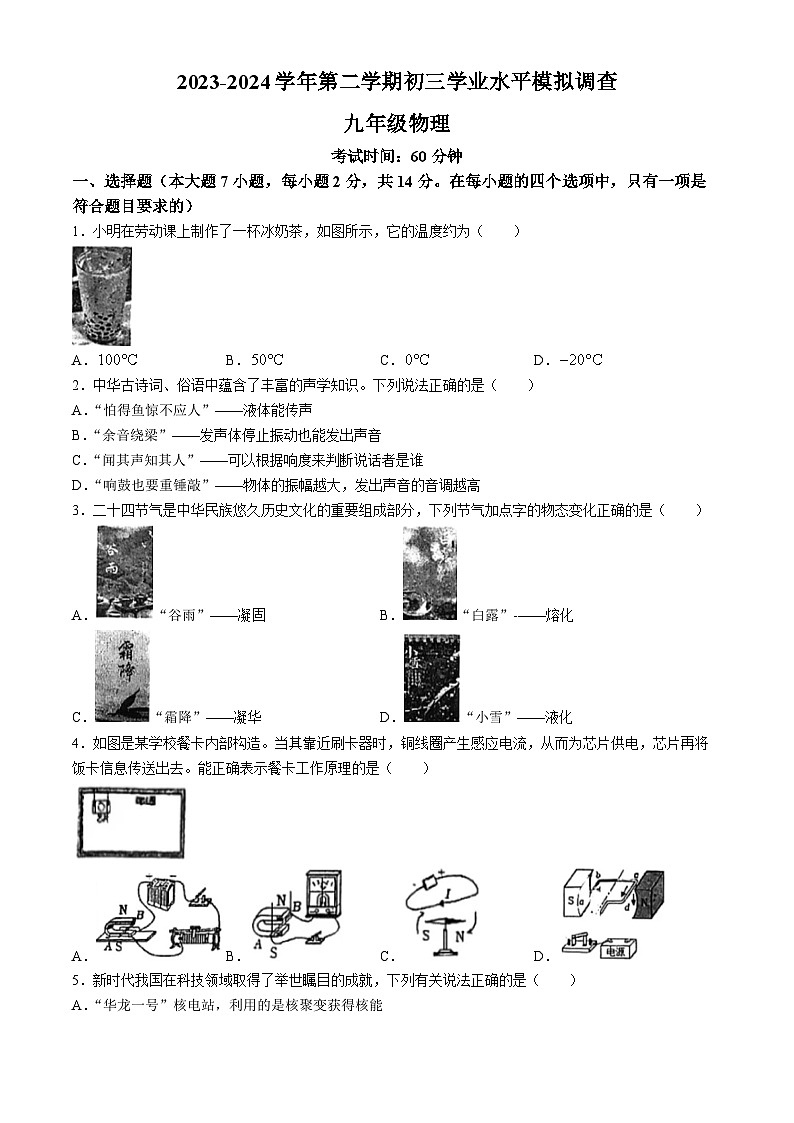

考試時間：60分鐘
一、選擇題（本大題7小題，每小題2分，共14分。在每小題的四個選項中，只有一項是符合題目要求的）
1．小明在勞動課上制作了一杯冰奶茶，如圖所示，它的溫度約為（ ）
A．B．C．D．
2．中華古詩詞、俗語中蘊含了豐富的聲學知識。下列說法正確的是（ ）
A．“怕得魚驚不應人”——液體能傳聲
B．“余音繞梁”——發聲體停止振動也能發出聲音
C．“聞其聲知其人”——可以根據響度來判斷說話者是誰
D．“響鼓也要重錘敲”——物體的振幅越大，發出聲音的音調越高
3．二十四節氣是中華民族悠久歷史文化的重要組成部分，下列節氣加點字的物態變化正確的是（ ）
A．“谷雨”——凝固B．“白露”-——熔化
C．“霜降”——凝華D．“小雪”——液化
4．如圖是某學校餐卡內部構造。當其靠近刷卡器時，銅線圈產生感應電流，從而為芯片供電，芯片再將飯卡信息傳送出去。能正確表示餐卡工作原理的是（ ）
A．B．C．D．
5．新時代我國在科技領域取得了舉世矚目的成就，下列有關說法正確的是（ ）
A．“華龍一號”核電站，利用的是核聚變獲得核能

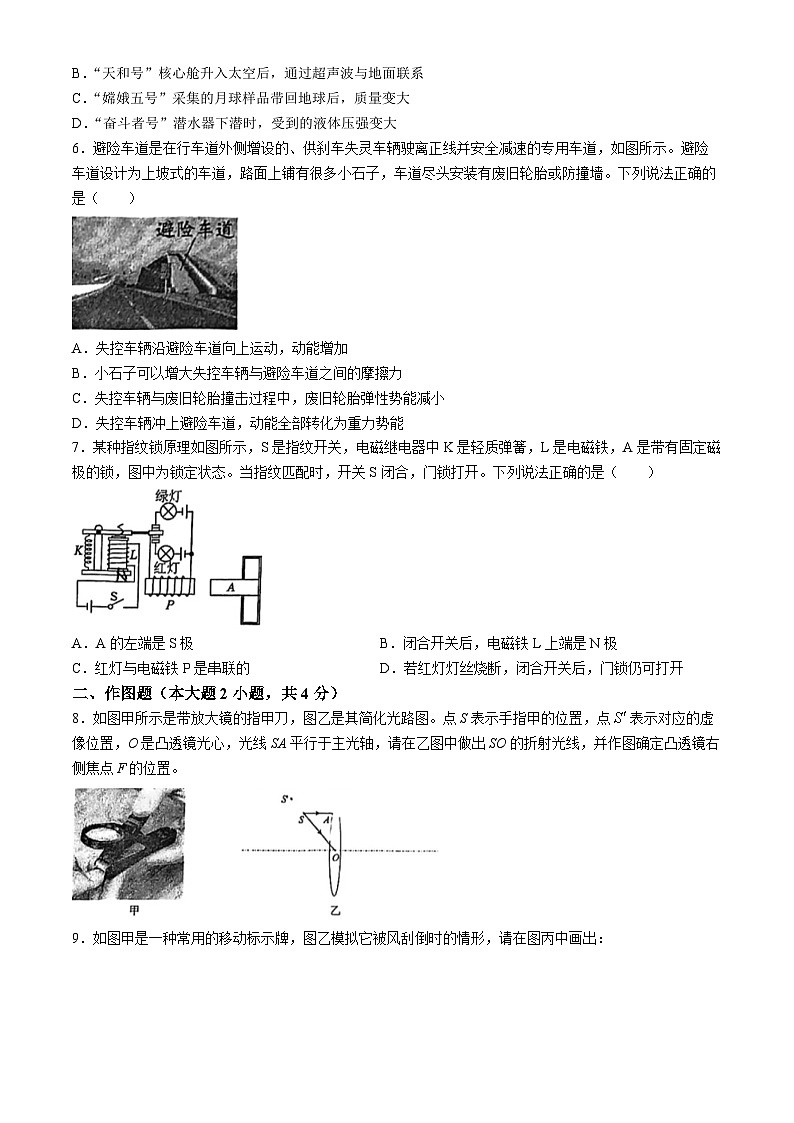

B．“天和號”核心艙升入太空后，通過超聲波與地面聯系
C．“嫦娥五號”采集的月球樣品帶回地球后，質量變大
D．“奮斗者號”潛水器下潛時，受到的液體壓強變大
6．避險車道是在行車道外側增設的、供剎車失靈車輛駛離正線并安全減速的專用車道，如圖所示。避險車道設計為上坡式的車道，路面上鋪有很多小石子，車道盡頭安裝有廢舊輪胎或防撞墻。下列說法正確的是（ ）
A．失控車輛沿避險車道向上運動，動能增加
B．小石子可以增大失控車輛與避險車道之間的摩擦力
C．失控車輛與廢舊輪胎撞擊過程中，廢舊輪胎彈性勢能減小
D．失控車輛沖上避險車道，動能全部轉化為重力勢能
7．某種指紋鎖原理如圖所示，S是指紋開關，電磁繼電器中K是輕質彈簧，L是電磁鐵，A是帶有固定磁極的鎖，圖中為鎖定狀態。當指紋匹配時，開關S閉合，門鎖打開。下列說法正確的是（ ）
A．A的左端是S極B．閉合開關后，電磁鐵L上端是N極
C．紅燈與電磁鐵P是串聯的D．若紅燈燈絲燒斷，閉合開關后，門鎖仍可打開
二、作圖題（本大題2小題，共4分）
8．如圖甲所示是帶放大鏡的指甲刀，圖乙是其簡化光路圖。點S表示手指甲的位置，點表示對應的虛像位置，O是凸透鏡光心，光線SA平行于主光軸，請?jiān)谝覉D中做出SO的折射光線，并作圖確定凸透鏡右側焦點F的位置。

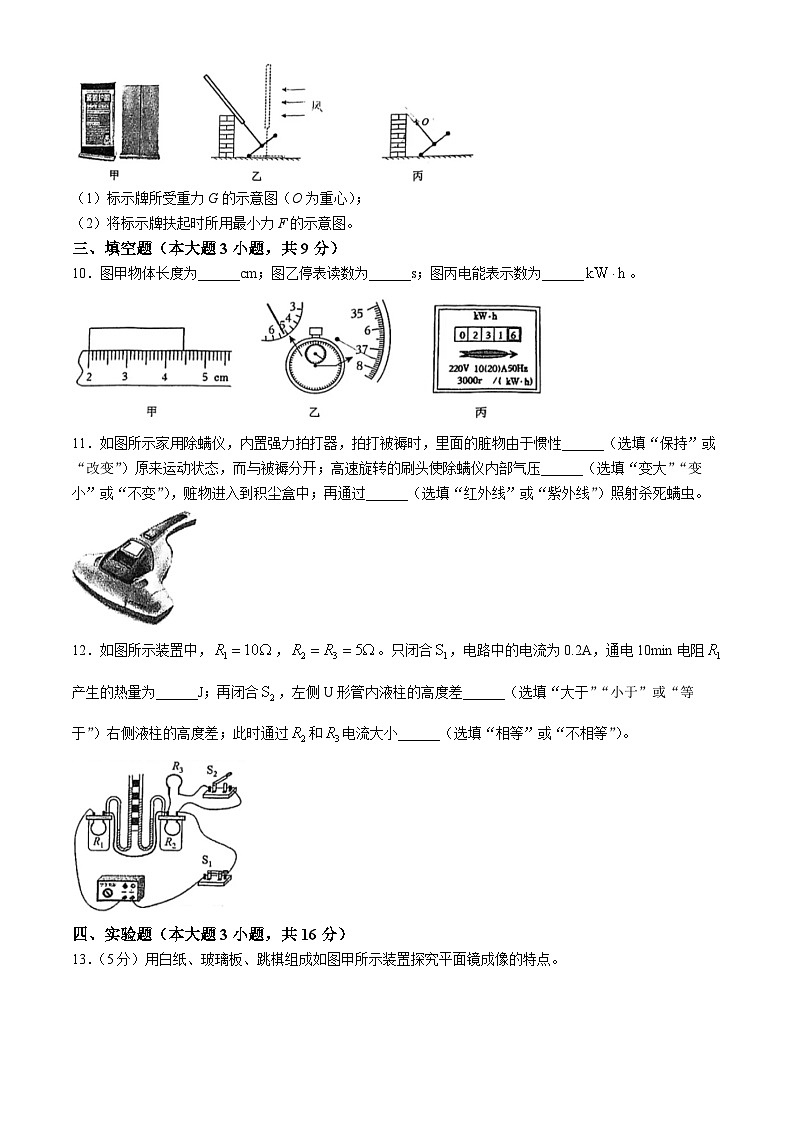

9．如圖甲是一種常用的移動標示牌，圖乙模擬它被風刮倒時的情形，請?jiān)趫D丙中畫出：
（1）標示牌所受重力G的示意圖（O為重心）；
（2）將標示牌扶起時所用最小力F的示意圖。
三、填空題（本大題3小題，共9分）
10．圖甲物體長度為______cm；圖乙停表讀數為______s；圖丙電能表示數為______。
11．如圖所示家用除螨儀，內置強力拍打器，拍打被褥時，里面的臟物由于慣性______（選填“保持”或“改變”）原來運動狀態，而與被褥分開；高速旋轉的刷頭使除螨儀內部氣壓______（選填“變大”“變小”或“不變”），贓物進入到積塵盒中；再通過______（選填“紅外線”或“紫外線”）照射殺死螨蟲。
12．如圖所示裝置中，，。只閉合，電路中的電流為0.2A，通電10min電阻產生的熱量為______J；再閉合，左側U形管內液柱的高度差______（選填“大于”“小于”或“等于”）右側液柱的高度差；此時通過和電流大小______（選填“相等”或“不相等”）。
四、實驗題（本大題3小題，共16分）
13．（5分）用白紙、玻璃板、跳棋組成如圖甲所示裝置探究平面鏡成像的特點。
（1）跳棋B和跳棋A的像完全重合說明像和物______。
（2）使用玻璃板而不用鏡子做實驗的好處是既能看見跳棋A的像，又能看見______。
（3）移去跳棋B，在B的位置上放一光屏，不透過玻璃板，直接觀察光屏上有無跳棋的像，這樣做的目的是確定像的______（選填“位置”或“虛實”）。
（4）如圖乙所示，實驗時若棋子M的像偏暗，則下列幾種操作中可以使M的像最亮的是______。
A．對著棋子M照射B．對著鏡中照射C．直接對著照射
（5）多次實驗，收集數據如下表所示，分析數據可以得出的結論是：______。
14．（5分）小明在爸爸的電腦上看到鋼筋混凝土梁的結構如圖甲所示，于是問爸爸借來一塊鋼筋樣品進行實驗。
（1）將天平放在水平工作臺上，天平調平時，把游碼移到標尺的______處，觀察到指針偏向分度盤中央刻度線的右側，則應將平衡螺母向______調節。
（2）根據圖乙、丙所示數據，可得鋼筋的密度是______。
（3）某根鋼筋與樣品材料相同，橫截面積為，長為10m，它的質量是______kg。
（4）爸爸介紹：粗細均勻的某種物質單位長度的質量被定義為線密度。若一段鋼筋長l，橫截面積S，密度，則該鋼筋的線密度可表示為：______。
15．（6分）厚膜電阻是一種被廣泛應用于高溫電子設備中的定值電阻，具有耐高溫的特性。為測定某厚膜電阻的阻值大小，設計如下實驗。
（1）如圖甲所示是某同學正在連接的實物圖，此時的一處錯誤是______，圖中滑動變阻器的滑片已調至最大阻值處，請畫出最后一根導線。
（2）正確連接并操作后，移動滑動變阻器滑片，測量并記錄的實驗數據如上表所示。綜合分析表中的實驗數據，可知該厚膜電阻的阻值是______。
（3）查閱資料發現：該厚膜電阻材料為導電金屬陶瓷，滑動變阻器金屬絲材料為鎳鉻合金絲，兩種材料電阻隨溫度變化圖像如圖乙所示。保持滑片位置不變，開關閉合一段時間后，電表示數變化情況是：電流表示數______，電壓表示數______。（以上兩空均選填“變大”、“變小”或“不變”）
（4）將滑動變阻器的滑片從一端滑到另一端，記錄兩電表示數并繪制圖像如圖丙，其中面積表示電壓表示數為時厚膜電阻的電功率大小，則此時滑動變阻器的電功率表示為面積______。（選填“”、“”或“”）
五、計算題（本大題2小題，共15分）
16．（7分）某小區停車場使用升降停車設備（如圖），其參數如下表所示。若某汽車質量為1.2t，車輪與停車平臺接觸的總面積為，g取10N/kg。求：
（1）設備以平均升降速度從下層升至上層，需要的時間；
（2）該汽車對平臺的壓強；
（3）從上層降至下層，汽車重力做功。
17．（8分）為了應對連日的陰雨，家里新買了一臺干衣機（如圖甲），其額定電壓是220V，額定功率是660W。干衣機某次正常工作，通電50min剛好完成烘干，且衣服總質量減少0.5kg。此過程水的溫度和狀態變化情況可簡化成圖乙所示模型，求：【】
（1）烘衣機正常工作時通過的電流；
（2）此次烘干消耗的電能；
（3）若1g的水汽化成同溫度的水蒸氣需要吸收的熱量，求本次烘衣過程水總共吸收的熱量。
六、綜合能力題（本大題2小題，共12分）
18．（5分）我國的“奮斗者”號載人潛水器最大下潛深度達到10909米，同學們針對潛水艇的制作，開展項目式學習。
【項目設計】項目小組利用硬質塑料瓶制作潛水艇，塑料瓶厚度不計，相鄰兩艙之間密封不連通，水艙與注射器通過塑料軟管相連，推拉注射器活塞可以實現潛水器的浮沉，模型如圖甲。
【產品檢測】（1）為使?jié)撍细?，小組同學的操作是：______，從而排出水艙內的水，實現上浮。
（2）如圖乙所示，潛水艇從B緩慢上浮到A，最終在水面保持靜止。請?jiān)趫D丙中畫出潛水艇所受浮力隨時間變化的大致圖像。
（3）若某潛水艇的總體積是，所用材料的總質量是0.5kg，g取10N/kg。則圖甲中注射器______（選填“能”或“不能”）替換成規格為100mL的，請說明理由：____________。（假設推拉注射器活塞時，裝置內氣體體積的變化量與水艙內水的體積變化量相同）
（4）如下為項目小組制定的評價量表：
項目小組對某潛水艇測試時發現：注射器活塞推到最左端時，潛水艇位于水槽底部。根據測試結果，對該潛水艇的浮沉情況評價級別是______。
19．（7分）深圳地區常受臺風侵襲，為此小明設計了一臺簡易風速儀，其工作原理如圖甲所示。裝有擋風板和滑片P的輕質滑塊與輕質彈簧套在滑桿MN上，彈簧左端固定，右端與滑塊相連，滑片P可在粗細均勻的電阻絲AB兩點間移動。無風時，滑片P在A處，彈簧剛好沒有伸縮；有風時，滑塊移動。風速儀部分參數如下表所示，彈簧彈力F與彈簧長度改變量x的關系如圖乙所示。
測量時保證風垂直吹在擋風板上，不計一切摩擦阻力。根據不同風速下電壓表示數計算并查閱資料得到如下表所示信息，表中風壓p是指與風向垂直的受風面上單位面積增加的壓力（即單位面積受到的風力）。
（1）當風速增大時，電壓表示數______，彈簧的彈性勢能______。（以上兩空均選填“變大”、“變小”或“不變”）
（2）電路中的電流______A。
（3）當電壓表示數U為1V時，滑塊向左移動______cm，風速儀所測的風級為______級。若將擋風板、滑塊和滑片看作一個整體，則擋風板所受風力和彈簧對滑塊的彈力是______。
A．一對平衡力B．一對相互作用力C．沒有關系的兩個力
（4）小明查閱資料后獲知該擋風板所受的風力與風速的平方成正比。若保護電阻損壞，將其換成了阻值為的電阻，則與更換電阻前相比，所能測量的最大風速是原本的______倍。實驗次數
物距/cm
像距/cm
1
5.21
5.20
2
3.45
3.45
3
6.22
6.22
實驗
電壓U/V
電流I/A
電阻
1
4.9
0.1
49
2
9.6
0.2
48
3
12
0.24
***型升降停車設備相關參數
汽車最大質量
2500kg
平均升降速度
4m/min
升降高度
2m
自制潛水艇評價量表
級別
內容
優秀
合格
待改進
功能倉分區設計
生活艙和水艙獨立分開，生活艙不進水，且生活艙較大
生活艙和水艙獨立分開，生活艙不進水
生活艙和水艙未獨立分開
浮沉情況
潛水艇能順利實現下潛、上浮、懸浮、漂浮
潛水艇能下潛、上浮、懸浮、漂浮，但較困難
潛水艇不能實現下潛、上浮、漂浮
擋風板面積
電阻絲AB
長度20cm
阻值
電源電壓
6V
保護電阻
電壓表量程
0~3V
風級
一級
二級
三級
四級
五級
六級
風速v（m/s）
0.3~1.5
1.6~3.3
3.4~5.4
5.5~7.9
8.0~10.7
10.8~13.8
風壓p（Pa）
0.055~1.4
1.6~6.8
7.2~18
18.9~39
40~72
72.9~119
