2024年河北省保定市順平縣中考二?？荚嚴砭C試題-初中物理（原卷版+解析版）

這是一份2024年河北省保定市順平縣中考二?？荚嚴砭C試題-初中物理（原卷版+解析版），文件包含2024年河北省保定市順平縣中考二?？荚嚴砭C試題-初中物理原卷版docx、2024年河北省保定市順平縣中考二?？荚嚴砭C試題-初中物理解析版docx等2份試卷配套教學資源，其中試卷共23頁， 歡迎下載使用。
2.答題前，考生務必將姓名、準考證號填寫在試卷和答題卡的相應位置。
3.所有答案均在答題卡上作答，在本試卷或草稿紙上作答無效。答題前，請仔細閱讀答題卡上的“注意事項”，按照“注意事項”的規定答題。
4.答選擇題時，用2B鉛筆將答題卡上對應題目的答案標號涂黑；答非選擇題時，請在答題卡上對應題目的答題區域內答題。
5.考試結束時，請將本試卷和答題卡一并交回。
可能用到的相對原子質量：H-1 C-12 O-16 Na-23 Cl-35.5 Cu-64 Ag-108
一、選擇題（本大題共22個小題，共47分。1~19小題為單選題，每小題的四個選項中，只有一個選項符合題意，每小題2分；20~22小題為多選題，每小題的四個選項中，有兩個或兩個以上選項符合題意，每小題3分，全選對的得3分，選對但不全的得2分，有錯選或不選的不得分）

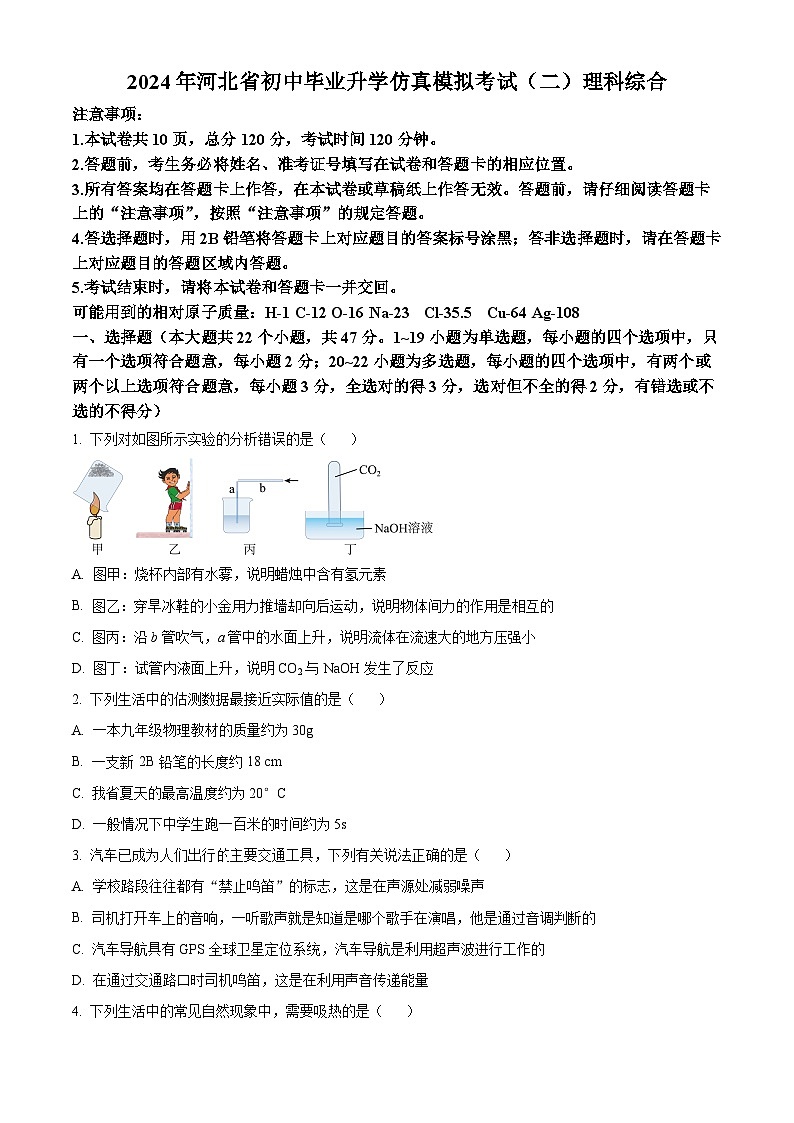

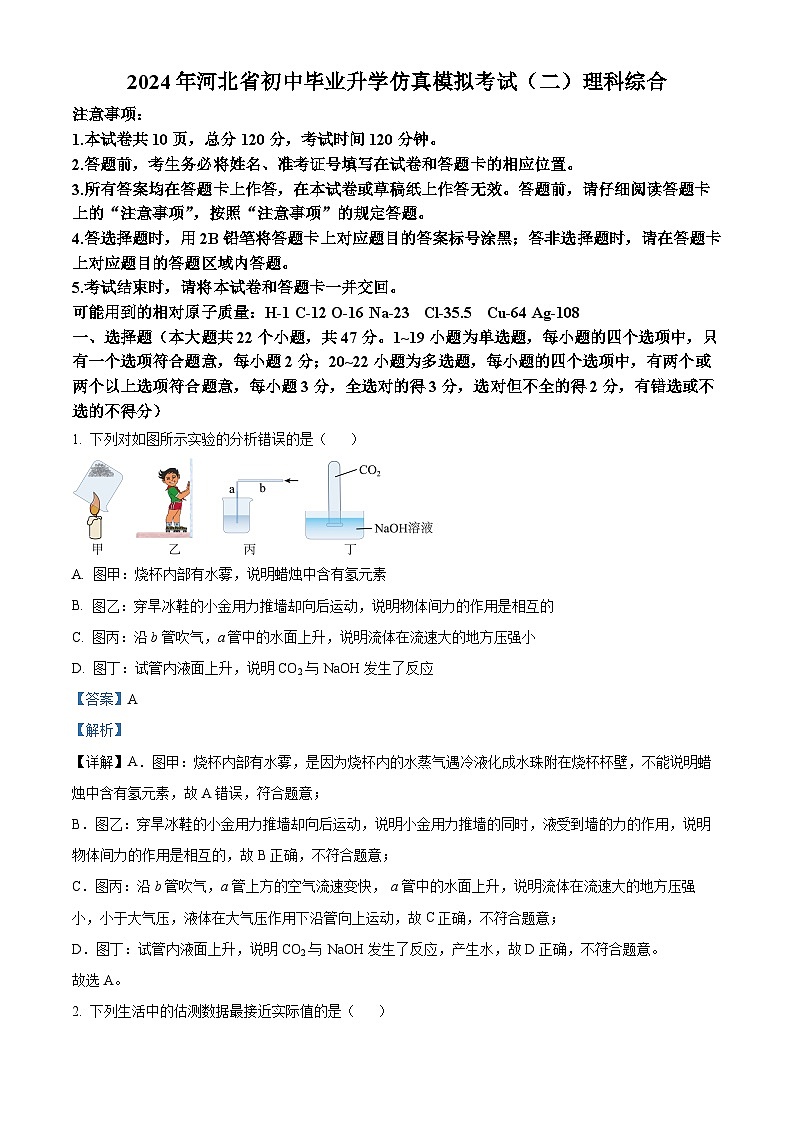

1. 下列對如圖所示實驗的分析錯誤的是（ ）
A. 圖甲：燒杯內部有水霧，說明蠟燭中含有氫元素
B. 圖乙：穿旱冰鞋的小金用力推墻卻向后運動，說明物體間力的作用是相互的
C. 圖丙：沿b管吹氣，a管中的水面上升，說明流體在流速大的地方壓強小
D. 圖?。涸嚬軆?nèi)液面上升，說明CO2與 NaOH發生了反應
【答案】A
【解析】
【詳解】A．圖甲：燒杯內部有水霧，是因為燒杯內的水蒸氣遇冷液化成水珠附在燒杯杯壁，不能說明蠟燭中含有氫元素，故A錯誤，符合題意；
B．圖乙：穿旱冰鞋的小金用力推墻卻向后運動，說明小金用力推墻的同時，液受到墻的力的作用，說明物體間力的作用是相互的，故B正確，不符合題意；
C．圖丙：沿b管吹氣，a管上方的空氣流速變快， a管中的水面上升，說明流體在流速大的地方壓強小，小于大氣壓，液體在大氣壓作用下沿管向上運動，故C正確，不符合題意；
D．圖?。涸嚬軆?nèi)液面上升，說明CO2與 NaOH發生了反應，產生水，故D正確，不符合題意。
故選A。

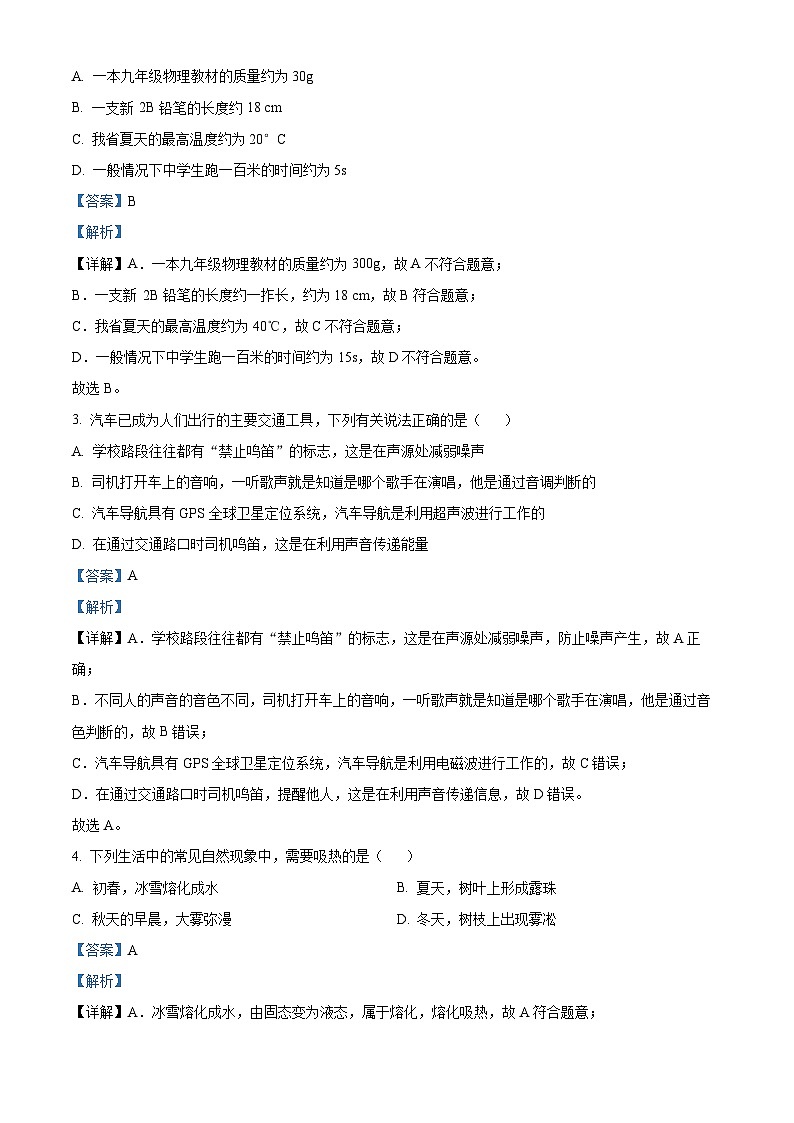

2. 下列生活中的估測數據最接近實際值的是（ ）
A. 一本九年級物理教材的質量約為30g
B. 一支新 2B鉛筆的長度約18 cm
C. 我省夏天的最高溫度約為20°C
D. 一般情況下中學生跑一百米的時間約為5s
【答案】B
【解析】
【詳解】A．一本九年級物理教材的質量約為300g，故A不符合題意；
B．一支新 2B鉛筆的長度約一拃長，約為18 cm，故B符合題意；
C．我省夏天的最高溫度約為40℃，故C不符合題意；
D．一般情況下中學生跑一百米的時間約為15s，故D不符合題意。
故選B。
3. 汽車已成為人們出行的主要交通工具，下列有關說法正確的是（ ）
A. 學校路段往往都有“禁止鳴笛”的標志，這是在聲源處減弱噪聲
B. 司機打開車上的音響，一聽歌聲就是知道是哪個歌手在演唱，他是通過音調判斷的
C. 汽車導航具有GPS全球衛星定位系統，汽車導航是利用超聲波進行工作的
D. 在通過交通路口時司機鳴笛，這是在利用聲音傳遞能量
【答案】A
【解析】
【詳解】A．學校路段往往都有“禁止鳴笛”的標志，這是在聲源處減弱噪聲，防止噪聲產生，故A正確；
B．不同人的聲音的音色不同，司機打開車上的音響，一聽歌聲就是知道是哪個歌手在演唱，他是通過音色判斷的，故B錯誤；
C．汽車導航具有GPS全球衛星定位系統，汽車導航是利用電磁波進行工作的，故C錯誤；
D．在通過交通路口時司機鳴笛，提醒他人，這是在利用聲音傳遞信息，故D錯誤。
故選A。
4. 下列生活中的常見自然現象中，需要吸熱的是（ ）
A. 初春，冰雪熔化成水B. 夏天，樹葉上形成露珠
C. 秋天的早晨，大霧彌漫D. 冬天，樹枝上出現霧凇
【答案】A
【解析】
【詳解】A．冰雪熔化成水，由固態變?yōu)橐簯B(tài)，屬于熔化，熔化吸熱，故A符合題意；
B．草葉上形成“露珠”是液態的，是空氣中的水蒸氣遇冷液化形成的，液化放熱，故B不符合題意；
C．早晨彌漫的大霧是液態的，是空氣中的水蒸氣遇冷液化形成的，液化放熱，故C不符合題意；
D．樹枝上出現霧凇是固態的，是空氣中的水蒸氣直接凝華形成的，凝華放熱，故D不符合題意。
故選A。

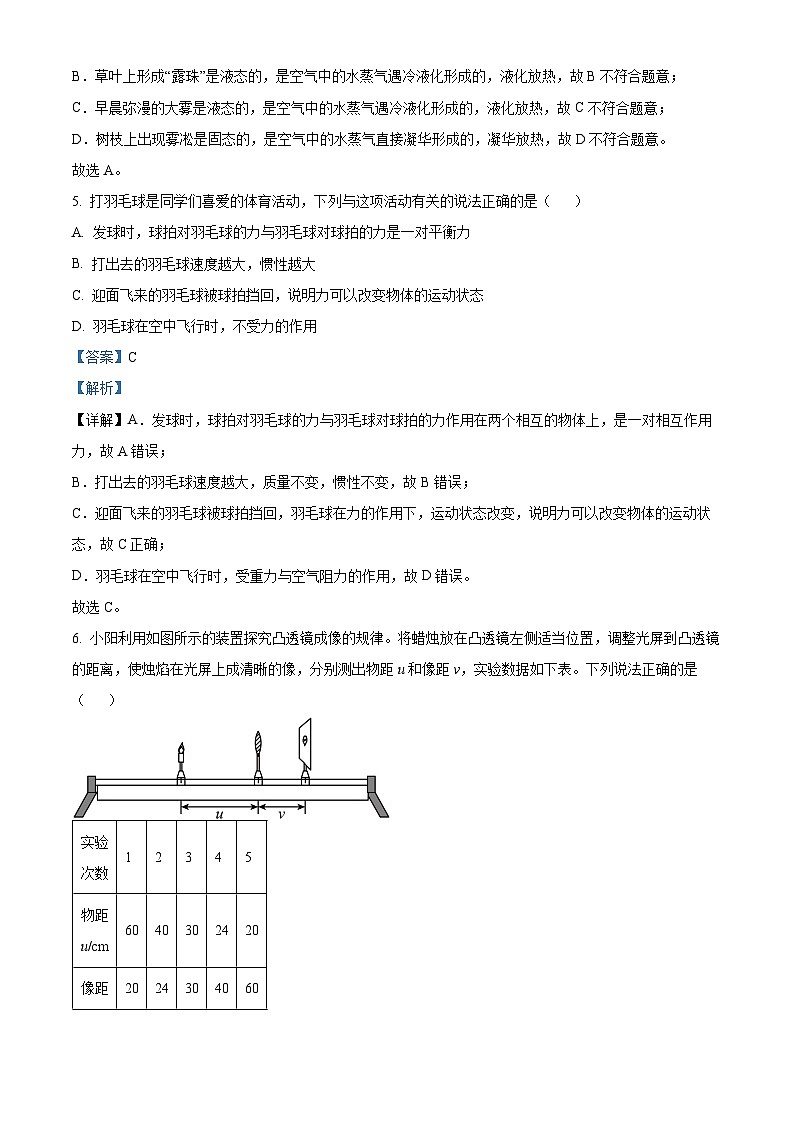

5. 打羽毛球是同學們喜愛的體育活動，下列與這項活動有關的說法正確的是（ ）
A. 發球時，球拍對羽毛球的力與羽毛球?qū)η蚺牡牧κ且粚ζ胶饬?br>B. 打出去的羽毛球速度越大，慣性越大
C. 迎面飛來的羽毛球被球拍擋回，說明力可以改變物體的運動狀態
D. 羽毛球在空中飛行時，不受力的作用
【答案】C
【解析】
【詳解】A．發球時，球拍對羽毛球的力與羽毛球?qū)η蚺牡牧ψ饔迷趦蓚€相互的物體上，是一對相互作用力，故A錯誤；
B．打出去的羽毛球速度越大，質量不變，慣性不變，故B錯誤；
C．迎面飛來的羽毛球被球拍擋回，羽毛球在力的作用下，運動狀態改變，說明力可以改變物體的運動狀態，故C正確；
D．羽毛球在空中飛行時，受重力與空氣阻力的作用，故D錯誤。
故選C。

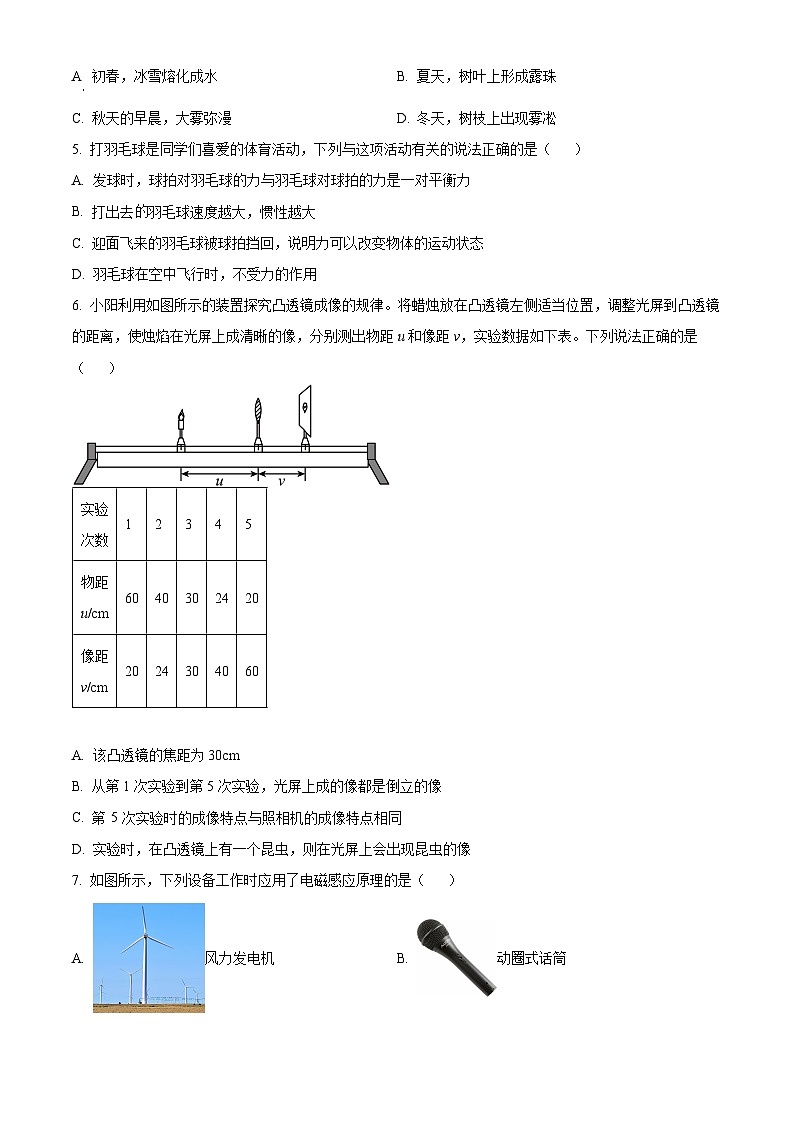

6. 小陽利用如圖所示的裝置探究凸透鏡成像的規律。將蠟燭放在凸透鏡左側適當位置，調整光屏到凸透鏡的距離，使燭焰在光屏上成清晰的像，分別測出物距u和像距v，實驗數據如下表。下列說法正確的是（ ）
A. 該凸透鏡的焦距為30cm
B. 從第1次實驗到第5次實驗，光屏上成的像都是倒立的像
C. 第 5次實驗時的成像特點與照相機的成像特點相同
D. 實驗時，在凸透鏡上有一個昆蟲，則在光屏上會出現昆蟲的像
【答案】B
【解析】
【詳解】A．由表格中數據得
該凸透鏡的焦距為
故A錯誤；
B．從第1次實驗到第5次實驗，物距大于f，光屏上成的像都是倒立的實像，故B正確；
C．第 5次實驗時，物距在f~2f之間，成倒立、放大的實像，成像特點與投影儀的成像特點相同，故C錯誤；
D．實驗時，在凸透鏡上有一個昆蟲，昆蟲在f以內，經過凸透鏡成虛像，無法在光屏上呈現昆蟲的像，故D錯誤。
故選B。
7. 如圖所示，下列設備工作時應用了電磁感應原理的是（ ）
A. 風力發電機B. 動圈式話筒
C. 電風扇D. 電磁起重機
【答案】AB
【解析】
【詳解】A．風力發電機利用的是電磁感應現象發電，將機械能轉化為電能，故A符合題意；
B．動圈式話筒工作時，人說話的聲音使得線圈在磁場中運動，切割磁感線，產生感應電流，利用電磁感應現象原理，故B符合題意；
C．電風扇的主要部件是電動機，電動機的原理是利用通電導體在磁場中受力運動，故C不符合題意；
D．電磁起重機的主要元件是電磁鐵，利用電流的磁效應工作的，故D不符合題意。
故選AB。

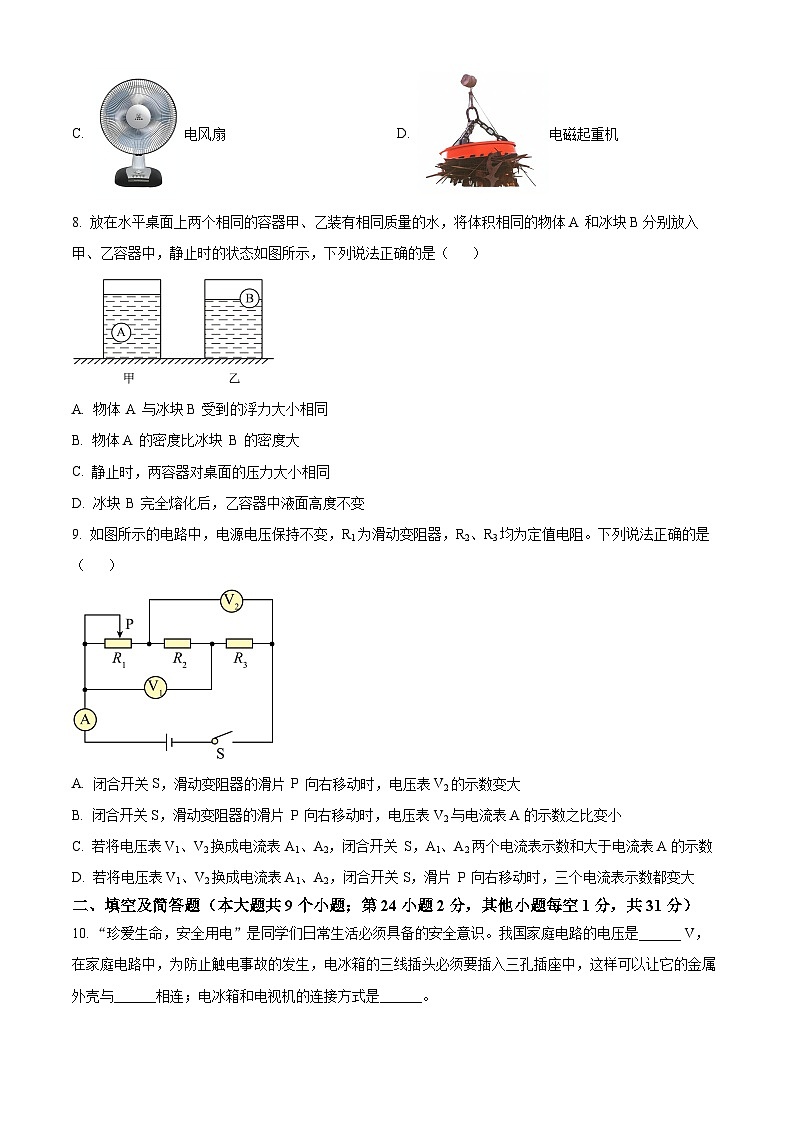

8. 放在水平桌面上兩個相同的容器甲、乙裝有相同質量的水，將體積相同的物體A 和冰塊B分別放入甲、乙容器中，靜止時的狀態如圖所示，下列說法正確的是（ ）
A. 物體 A 與冰塊B 受到的浮力大小相同
B. 物體A 的密度比冰塊 B 的密度大
C. 靜止時，兩容器對桌面的壓力大小相同
D. 冰塊 B 完全熔化后，乙容器中液面高度不變
【答案】BD
【解析】
【詳解】A．由圖得，物體 A排開水的體積大于冰塊B排開水的體積，由得，物體 A受到的浮力較大，故A錯誤；
B．物體A懸浮在水中，密度等于水的密度；冰塊 B漂浮在水面上， 密度小于水的密度，則物體A 的密度比冰塊 B 的密度大，故B正確；
C．AB受到的浮力等于自身重力，物體 A受到的浮力較大，則A的重力較大，甲乙容器相同，容器中水的質量相等，則容器甲的總重力較大，容器對桌面的壓力等于容器的總重力，則靜止時，甲容器對桌面的壓力較大，故C錯誤；
D．冰的重力等于浮力，由、得
則
冰塊 B 完全熔化后，質量不變，即冰熔化成的水的質量與冰的質量相同，由得
故
即冰排開水體積等于冰熔化完后的水的體積，則乙容器中液面高度不變，故D正確。
故選BD。
9. 如圖所示的電路中，電源電壓保持不變，R1為滑動變阻器，R2、R3均為定值電阻。下列說法正確的是（ ）
A. 閉合開關S，滑動變阻器的滑片 P 向右移動時，電壓表V2的示數變大
B. 閉合開關S，滑動變阻器的滑片 P 向右移動時，電壓表V2與電流表A的示數之比變小
C. 若將電壓表V1、V2換成電流表A1、A2，閉合開關 S，A1、A2兩個電流表示數和大于電流表A的示數
D. 若將電壓表V1、V2換成電流表A1、A2，閉合開關S，滑片 P 向右移動時，三個電流表示數都變大
【答案】AC
【解析】
【詳解】A．由電路圖可知，R1?、R2?、R3?串聯，電壓表V1?測R1?與R2?的電壓之和，電壓表V2?測R2?與R3的電壓之和，電流表測電路中的電流，閉合開關S，滑動變阻器的滑片P向右移動時，變阻器連入電路中的電阻變小，由串聯電路的分壓原理可知，R1的電壓變小，即電壓表V1?的示數變小，所以，電壓表V2?的示數變大，故A正確；
B．閉合開關S，滑動變阻器的滑片 P 向右移動時，變阻器連入電路中的電阻變小，由串聯電路的分壓原理可知，R1的電壓變小，即電壓表V1?的示數變小，所以，電壓表V2?的示數變大，電路中的電流變大，由歐姆定律可知，串聯電路中
電壓表V2?與電流表A的示數之比等于R2?與R3的阻值之和，所以電壓表V2?與電流表A的示數之比不變，故B錯誤；
C．若將電壓表V1?、V2?換成電流表A1?、A2?，閉合開關S，R1?、R2?、R3并聯，電流表A1?測R2與R3?的電流之和，即IA1=I2+I3，電流表A2?測R1與R2的電流之和，即IA2=I1+I2，電流表A測干路中的總電流，即I=I1+I2+I3，根據并聯電路電流的規律可知，A1?、A2?兩個電流表示數和大于電流表A的示數，即
IA1+A2=I1+I2+I2+I3>I=I1+I2+I3
故C正確；
D．若將電壓表V1?、V2?換成電流表A1?、A2?，閉合開關S，R1?、R2?、R3并聯，滑片 P 向右移動時，R1的電阻變小，通過R1的電流I1變大：電流表A2?測R1與R2的電流之和，即IA2=I1+I2，電流表A2的示數變大；電流表A1?測R2與R3?的電流之和，即IA1=I2+I3，A1表的示數不變。所以說，三個電流表示數都變大，是不對的，故D錯誤。
故選AC。
二、填空及簡答題（本大題共9個小題；第24小題2分，其他小題每空1分，共31分）
10. “珍愛生命，安全用電”是同學們?nèi)粘Ｉ畋仨毦邆涞陌踩庾R。我國家庭電路的電壓是______ V，在家庭電路中，為防止觸電事故的發生，電冰箱的三線插頭必須要插入三孔插座中，這樣可以讓它的金屬外殼與______相連；電冰箱和電視機的連接方式是______。
【答案】 ①. 220 ②. 大地 ③. 并聯
【解析】
【詳解】[1] 我國家庭電路的電壓是220V，家用電器額定電壓為220V。
[2] 生活中，電冰箱的三線插頭必須要插入三孔插座中，這樣可以讓它的金屬外殼與大地相連，當冰箱發生漏電現象時，可將電導向大地，避免出現觸電現象。
[3] 電冰箱和電視機可以獨立工作，是并聯連接的。
11. 如圖所示，這是小陽同學寫字時的示意圖，筆可以看做是杠桿，O為支點，F(xiàn)為阻力，此時筆相當于______（選填“省力”“費力”或“等臂”）杠桿；請畫出F的力臂l。（ ）
【答案】 ①. 費力 ②.
【解析】
【詳解】[1]如圖，小陽同學寫字時，動力臂小于阻力臂，是費力杠桿。
[2]過支點O作力F的作用線的垂線段即為力臂l，作圖如下：
12. 如圖所示，用5 N的水平拉力 F拉動木板A 在水平地面上向右做勻速直線運動，物體B 相對地面靜止不動，彈簧測力計示數為2 N，則 B所受摩擦力的方向水平______（選填“向左”或“向右”）；木板 A受到地面的摩擦力大小為______ N，將物體B拿走后，木板 A 仍向右做勻速直線運動，則水平拉力 F的大小將______（選填“變大”“變小”或“不變”）。
【答案】 ①. 向右 ②. 3 ③. 變小
【解析】
【詳解】[1][2] 物體B相對地面靜止不動，處于平衡狀態，水平方向受到彈簧測力計水平向左的拉力與A對B水平向右的摩擦力是一對平衡力，所以，A對B水平向右的摩擦力為2N，根據相互作用力，B對A的摩擦力水平向左，大小為2N。A 在5 N的水平拉力 F作用下在水平地面上向右做勻速直線運動，受到向右5N的拉力、B對A向左2N的摩擦力、地面對A向左的摩擦力，根據力的平衡條件，木板 A受到地面的摩擦力大小為
[3] 將物體B拿走后，木板 A對地面的壓力減小、接觸面粗糙程度不變，則受到的滑動摩擦力減小，木板 A 仍向右做勻速直線運動，根據力的平衡條件，則水平拉力 F的大小將減小。
13. 隨著社會的發展，汽車越來越多，汽車尾氣帶走的能量不能自動匯集回來轉化成燃料的化學能，這反映了能量的轉化具有_________。如圖所示，此時四沖程汽油機處于_________沖程，此沖程中汽缸內氣體的內能_________（選填“增大”“減小”或“不變”）。
【答案】 ①. 方向性 ②. 壓縮 ③. 增大
【解析】
【詳解】[1]汽車尾氣帶走的能量不能自動匯集回來轉化成燃料的化學能，這反映了能量的轉化具有方向性。
[2][3]由圖可知，兩個氣門關閉，活塞向上運動，壓縮氣缸內的混合氣體，使其內能增大，溫度升高，是壓縮沖程。
三、實驗探究題（本大題共4個小題；第32小題4 分，第33 小題6分，第34、35 小題各7分，共24分）
14. 小明用如圖所示的裝置探究“平面鏡成像的特點”。
（1）實驗中采用薄透明平板玻璃而不用平面鏡，目的是______；
（2）如圖所示，將白紙鋪在水平桌面上，再將玻璃板______放在白紙上，把點燃蠟燭A 放在玻璃板前面并逐漸靠近玻璃板，玻璃板中像的大小將______（選填“變大”“變小”或“不變”）；
（3）實驗時，在玻璃板前點燃蠟燭A，拿未點燃的等大的蠟燭 B在玻璃板后面移動，直到與蠟燭A的像重合，其中用到的實驗方法是______（選填“控制變量法”“轉換法”或“等效替代法”）。
【答案】 ①. 便于確定像的位置 ②. 垂直 ③. 不變 ④. 等效替代法
【解析】
【詳解】（1）[1] 玻璃板有透光性，既能成像，也能確定像的位置，用玻璃板代替平面鏡的目的是便于確定像的位置。
（2）[2] 實驗中要將白紙鋪在水平桌面上，再將玻璃板垂直放在白紙上，此時平面鏡所成的像在白紙所在平面內，才能使蠟燭B和像重合。
[3] 平面鏡所成的像與物體大小相等，所以把點燃的蠟燭A 放在玻璃板前面并逐漸靠近玻璃板，玻璃板中像的大小不變。
（3）[4] 實驗時，在玻璃板前點燃蠟燭A，拿未點燃的等大的蠟燭 B在玻璃板后面移動，直到與蠟燭A的像重合，說明像與物等大，這用到了等效替代法。
15. 如圖所示，這是小金探究“液體壓強與哪些因素有關”的實驗示意圖。（g取10 N/kg，）
（1）實驗前，用手指按壓液體壓強計的橡皮膜，發現U形管兩邊液柱的高度幾乎不變，則此裝置存在的問題是______；
（2）液體壓強計調節正常后，進行實驗如圖A、B、C、D、E所示，根據圖______的實驗現象，可得出結論：同種液體，深度相同時，液體內部向各個方向的壓強都相等；
（3）根據圖B、D、E的實驗現象，可得出結論：同種液體，液體的深度越大，______；
（4）圖E中U形管兩邊水柱高度差為15 cm，則 U形管兩邊水柱的壓強差是______ Pa；
（5）探究液體壓強與液體密度的關系時，將燒杯中的水換成相同深度的酒精（）探頭位置到達圖E中深度時，發現 U形管兩邊液面高度差為12cm。可得出結論：當液體深度相同時，液體的密度越小，______；
【拓展】如圖F所示，小金自制了一個液體密度測量儀：
①往綁有橡皮膜的薄壁玻璃管中裝入深度為h1的水；
②把綁有橡皮膜的薄壁玻璃管放入盛有鹽水的燒杯中，當橡皮膜水平時，測出其浸入鹽水的深度為h2；
③鹽水密度的表達式：______（用、h1和h2表示）。
【答案】 ①. 裝置漏氣 ②. A、B、C ③. 壓強越大 ④. 1500 ⑤. 液體壓強越小 ⑥.
【解析】
【詳解】（1）[1] 實驗前，用手指按壓液體壓強計的橡皮膜，發現U形管兩邊液柱的高度幾乎不變，造成這種現象的原因可能是裝置漏氣。
（2）[2] 比較圖A、B、C，只有探頭的朝向不同，但是U形管兩邊液柱的高度差相同，則液體壓強相同，可得：同種液體，深度相同時，液體內部向各個方向的壓強都相等。
（3）[3] 圖B、D、E，只有深度不同，且深度越深，U形管兩邊液柱的高度差越大，可得：同種液體，液體的深度越大，壓強越大。
（4）[4] U形管兩邊水柱的壓強差為
（5）[5] 圖E中U形管兩邊水柱高度差為15 cm，將燒杯中的水換成相同深度的酒精，發現 U形管兩邊液面高度差為12cm，U形管兩邊液柱的高度差減小，說明液體壓強減小，可得：當液體深度相同時，液體的密度越小，液體壓強越小。
（6）[6] 當橡皮膜水平時，橡皮膜內外兩側的液體壓強相同，即，即
解得鹽水密度為
16. 小陽用如圖甲所示的電路測量額定電壓為2.5 V 的小燈泡正常發光時的電阻。
（1）用筆畫線代替導線，將圖甲所示的電路補充完整；（ ）
（2）電路連接完整后閉合開關，小燈泡不亮，電流表有示數，電壓表無示數，可能是小燈泡________；
（3）排除故障后進行實驗，當滑動變阻器的滑片位于某一位置時，電壓表示數如圖乙所示，為測量小燈泡正常發光時的電阻，應將滑片向________（選填“左”或“右”）移動；
（4）小陽根據實驗數據繪制了小燈泡的 I-U 圖像，如圖丙所示，由圖像可知，小燈泡正常發光時的電阻為________Ω；
（5）由圖像可知，實驗過程中小燈泡電阻是逐漸變大的，滑動變阻器接入電路中的阻值是逐漸變小的，則小燈泡電阻的變化量△RL________（選填“大于”“小于”或“等于”）滑動變阻器接入電路中阻值的變化量△R；
【拓展】小陽想測量一定值電阻Rx的阻值，他用定值電阻Rx替換小燈泡。為了測量數值更準確，他將電流表換成能精確到毫安的電流表接入電路，使用電表正確量程進行測量，發現所測電阻的阻值與標定電阻的阻值不符。他查閱資料知道，電壓表的內阻并不是無限大，考慮電壓表內阻的影響，所測電阻的阻值比實際電阻的阻值________。若電壓表的示數為4 V，電壓表的內阻為 4000 Ω，電流表的示數為11 mA，則定值電阻Rx的阻值為________Ω。
【答案】 ①. 見解析 ②. 短路 ③. 右 ④. 10 ⑤. 小于 ⑥. 偏小 ⑦. 400
【解析】
【詳解】（1）[1]實驗中，燈泡與變阻器串聯，電壓表串聯燈泡的電壓，電流表測量電路電流，燈泡的額定電壓為2.5V，則電壓表的量程選用0~3V，如圖所示：
（2）[2]電路連接完整后閉合開關，小燈泡不亮，電流表有示數，電壓表無示數，可能是小燈泡短路，導致燈泡 電壓為0。
（3）[3]由圖乙得，電壓表的分度值為0.1V，示數為1.5V，則為測量小燈泡正常發光時的電阻，應將滑片向右移動，減小變阻器接入電路中電阻，增大通過燈泡的電流，直到電壓表示數為2.5V。
（4）[4]由圖像得，當燈泡電壓為2.5V時，電流為0.25A，由歐姆定律得，小燈泡正常發光時的電阻為
（5）[5]由實物圖的，電壓表由3節干電池組成，電源電壓為4.5V，由圖像可知，當電路電流為0.2A時，燈泡電壓為1.5V，由歐姆定律得，此時燈泡的電阻為
此時變阻器的電壓為
由歐姆定律得，變阻器此時接入電路中電阻為
當燈泡的電壓為燈泡電壓為2.5V，電流為0.25A時，此時燈泡的電阻為10Ω，此時變阻器的電壓為
由歐姆定律得，變阻器此時接入電路中電阻為
則電流從0.2A變?yōu)?.25A的過程中，燈泡的電阻改變了
變阻器阻值改變了
則小燈泡電阻的變化量△RL小于滑動變阻器接入電路中阻值的變化量△R。
[6]考慮電壓表內阻的影響，測得的電流為電壓表與定值電阻的總電流，即測得的電流偏大，而電壓測量準確，由歐姆定律得，所測電阻的阻值比實際電阻的阻值偏小。
[7]若電壓表的示數為4 V，電壓表的內阻為 4000 Ω，電壓表的電流為
定值電阻Rx電流為
由歐姆定律得，定值電阻Rx的阻值為
17. 小明一家開著四輪小汽車外出旅游，車與人的總質量為1600 kg，每個車輪與地面的接觸面積是200cm2，汽車在平直的公路上沿直線起步行駛，其v-t圖像如圖所示，汽車在勻速行駛階段的實際功率為30kW，汽油機的效率為30%。（g取10N/kg，q汽油=4.0×107J/kg）求：
（1）汽車靜止時對水平地面的壓強；
（2）汽車勻速行駛時受到的阻力；
（3）汽車勻速行駛120km最少消耗汽油的質量。
【答案】（1）；（2）；（3）
【解析】
【詳解】解：（1）汽車靜止時對水平地面的壓力為
則汽車靜止時對水平地面的壓強為
（2）汽車勻速行駛時，受力平衡，牽引力等于阻力，由圖可知，勻速行駛時，速度為，根據，勻速行駛時受到的阻力為
（3）汽車勻速行駛120km牽引力做功為
則汽油完全燃燒放出的熱量為
則最少消耗汽油的質量為
答：（1）汽車靜止時對水平地面的壓強為；
（2）汽車勻速行駛時受到的阻力為；
（3）汽車勻速行駛120km最少消耗汽油的質量為。
18. 在如圖甲所示的電路中，電源電壓為12 V且保持不變，滑動變阻器上標有“20Ω 2 A”字樣，小燈泡額定電壓是6 V，其電流隨電壓變化的關系如圖乙所示。求：
（1）小燈泡的額定功率；
（2）為保證電路安全，滑動變阻器接入電路中的最小阻值；
（3）用阻值為20Ω的定值電阻R0替換小燈泡接入電路，移動滑片使電流表和電壓表分別在某個量程下滿偏，滑動變阻器接入電路中的阻值范圍。（計算結果保留一位小數）
【答案】（1）6W；（2）；（3）
【解析】
【詳解】解：（1）分析電路可知，燈泡和變阻器串聯，電壓表測變阻器電壓，電流表測電路電流。由圖乙可知，燈泡電壓為6V時，電流為1A，則小燈泡的額定功率為
（2）滑動變阻器上標有“20Ω 2 A”字樣，燈泡額定電流為1A，則電路中電流最大為1A，此時燈泡正常方格，變阻器阻值最小，則滑動變阻器接入電路中的最小阻值為
（3）電源電壓為12 V且保持不變，所以當電壓表滿偏為3V時，定值電阻的電壓為
則電流為
則此時變阻器阻值最大為
滑動變阻器上標有“20Ω 2 A”字樣，所以當電流表滿偏0.6A時，總電阻為
則此時變阻器阻值最小為
所以滑動變阻器接入電路中的阻值范圍為。
答：（1）小燈泡的額定功率為6W；
（2）為保證電路安全，滑動變阻器接入電路中的最小阻值為；
（3）用阻值為20Ω的定值電阻R0替換小燈泡接入電路，移動滑片使電流表和電壓表分別在某個量程下滿偏，滑動變阻器接入電路中的阻值范圍為。實驗次數
1
2
3
4
5
物距u/cm
60
40
30
24
20
像距v/cm
20
24
30
40
60
