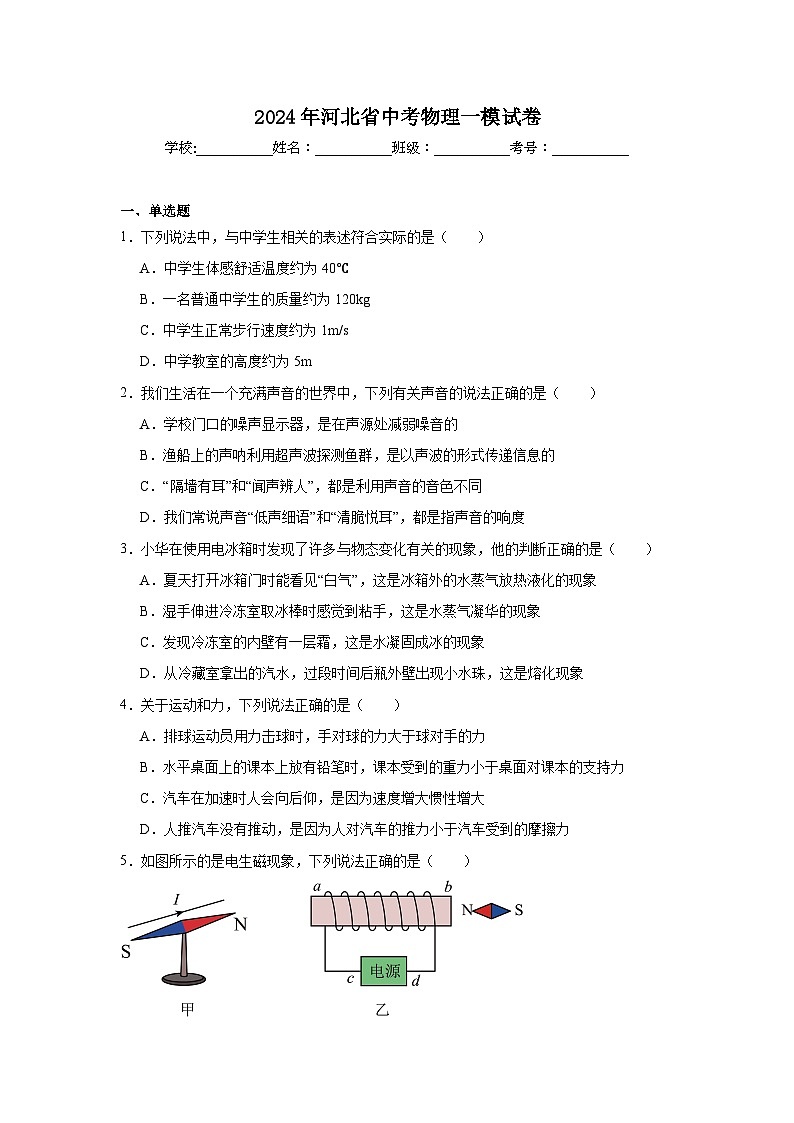

2024年河北省中考物理一模試卷word版（附參考答案）

這是一份2024年河北省中考物理一模試卷word版（附參考答案），共17頁。試卷主要包含了單選題，多選題，填空題，實驗題，計算題等內容，歡迎下載使用。

一、單選題
1．下列說法中，與中學生相關的表述符合實際的是（ ）
A．中學生體感舒適溫度約為40℃
B．一名普通中學生的質量約為120kg
C．中學生正常步行速度約為1m/s
D．中學教室的高度約為5m
2．我們生活在一個充滿聲音的世界中，下列有關聲音的說法正確的是（ ）
A．學校門口的噪聲顯示器，是在聲源處減弱噪音的
B．漁船上的聲吶利用超聲波探測魚群，是以聲波的形式傳遞信息的
C．“隔墻有耳”和“聞聲辨人”，都是利用聲音的音色不同
D．我們常說聲音“低聲細語”和“清脆悅耳”，都是指聲音的響度
3．小華在使用電冰箱時發現了許多與物態變化有關的現象，他的判斷正確的是（ ）
A．夏天打開冰箱門時能看見“白氣”，這是冰箱外的水蒸氣放熱液化的現象
B．濕手伸進冷凍室取冰棒時感覺到粘手，這是水蒸氣凝華的現象
C．發現冷凍室的內壁有一層霜，這是水凝固成冰的現象
D．從冷藏室拿出的汽水，過段時間后瓶外壁出現小水珠，這是熔化現象
4．關于運動和力，下列說法正確的是（ ）
A．排球運動員用力擊球時，手對球的力大于球?qū)κ值牧?br>B．水平桌面上的課本上放有鉛筆時，課本受到的重力小于桌面對課本的支持力
C．汽車在加速時人會向后仰，是因?yàn)樗俣仍龃髴T性增大
D．人推汽車沒有推動，是因?yàn)槿藢ζ嚨耐屏π∮谄囀艿降哪Σ亮?br>5．如圖所示的是電生磁現象，下列說法正確的是（ ）
A．甲圖是揭開電生磁的實驗，是法拉第首先發現的
B．甲圖中改變電流方向時，下方小磁針轉動方向會發生改變
C．乙圖中的通電螺線管b端為S極，故電源c端為正極
D．乙圖中增加通電螺線管的線圈匝數或改變電流方向，都會使小磁針N極指向發生改變
二、多選題

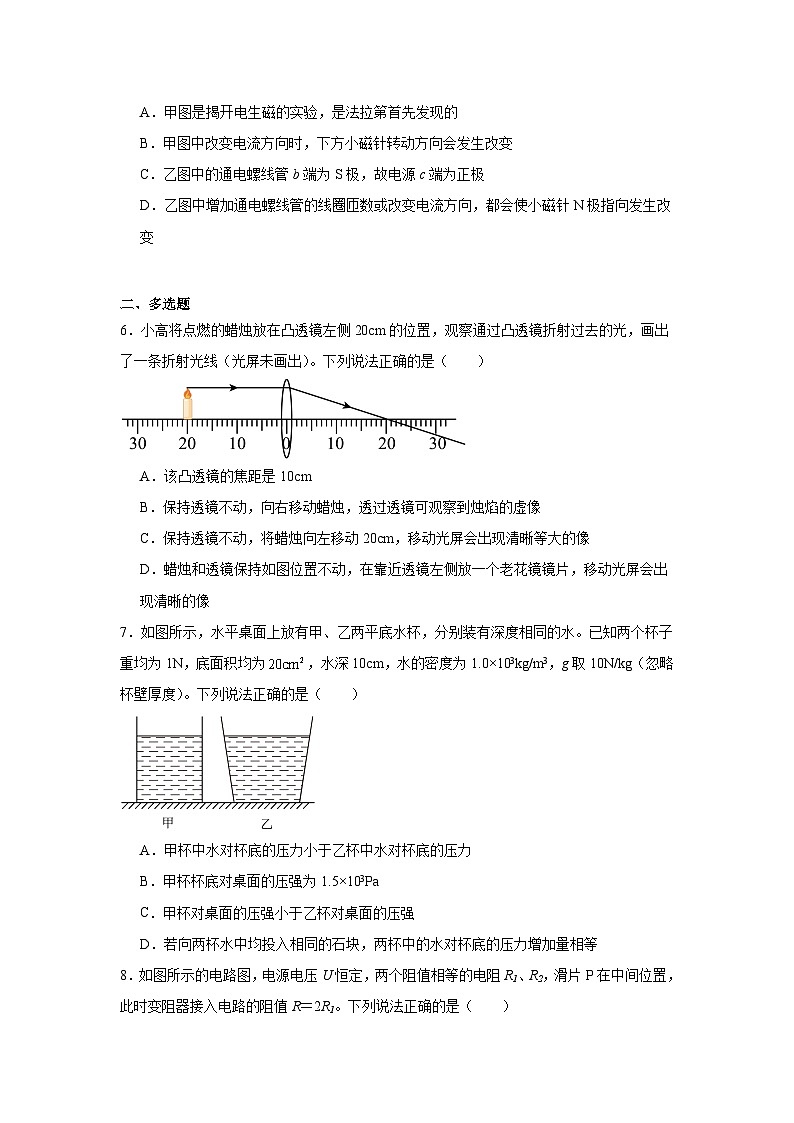

6．小高將點燃的蠟燭放在凸透鏡左側20cm的位置，觀察通過凸透鏡折射過去的光，畫出了一條折射光線（光屏未畫出）。下列說法正確的是（ ）
A．該凸透鏡的焦距是10cm
B．保持透鏡不動，向右移動蠟燭，透過透鏡可觀察到燭焰的虛像
C．保持透鏡不動，將蠟燭向左移動20cm，移動光屏?xí)霈F(xiàn)清晰等大的像
D．蠟燭和透鏡保持如圖位置不動，在靠近透鏡左側放一個老花鏡鏡片，移動光屏?xí)霈F(xiàn)清晰的像
7．如圖所示，水平桌面上放有甲、乙兩平底水杯，分別裝有深度相同的水。已知兩個杯子重均為1N，底面積均為，水深10cm，水的密度為1.0×103kg/m3，g取10N/kg（忽略杯壁厚度）。下列說法正確的是（ ）
A．甲杯中水對杯底的壓力小于乙杯中水對杯底的壓力
B．甲杯杯底對桌面的壓強為1.5×103Pa
C．甲杯對桌面的壓強小于乙杯對桌面的壓強
D．若向兩杯水中均投入相同的石塊，兩杯中的水對杯底的壓力增加量相等

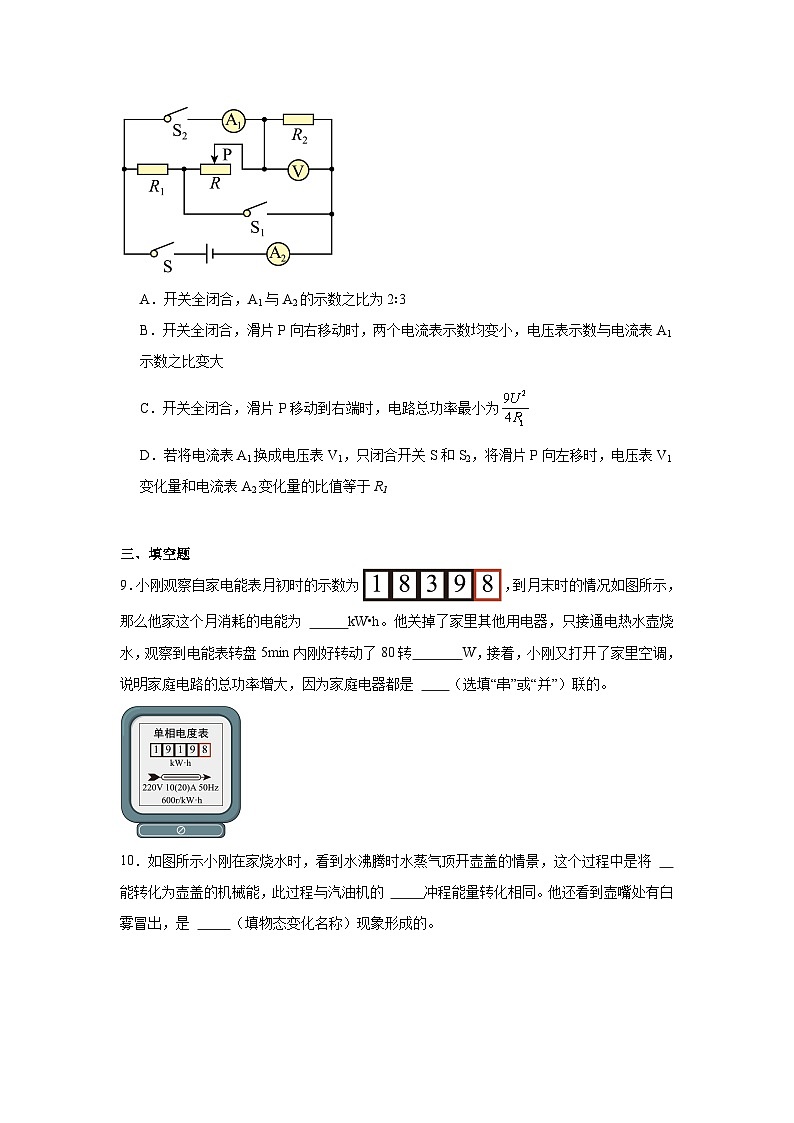

8．如圖所示的電路圖，電源電壓U恒定，兩個阻值相等的電阻R1、R2，滑片P在中間位置，此時變阻器接入電路的阻值R＝2R1。下列說法正確的是（ ）
A．開關全閉合，A1與A2的示數之比為2∶3
B．開關全閉合，滑片P向右移動時，兩個電流表示數均變小，電壓表示數與電流表A1示數之比變大
C．開關全閉合，滑片P移動到右端時，電路總功率最小為
D．若將電流表A1換成電壓表V1，只閉合開關S和S2，將滑片P向左移時，電壓表V1變化量和電流表A2變化量的比值等于R1
三、填空題
9．小剛觀察自家電能表月初時的示數為，到月末時的情況如圖所示，那么他家這個月消耗的電能為 kW?h。他關掉了家里其他用電器，只接通電熱水壺?zé)?，觀察到電能表轉盤5min內剛好轉動了80轉 W，接著，小剛又打開了家里空調，說明家庭電路的總功率增大，因?yàn)榧彝ル娖鞫际? （選填“串”或“并”）聯的。
10．如圖所示小剛在家燒水時，看到水沸騰時水蒸氣頂開壺蓋的情景，這個過程中是將 能轉化為壺蓋的機械能，此過程與汽油機的 沖程能量轉化相同。他還看到壺嘴處有白霧冒出，是 （填物態變化名稱）現象形成的。
11．如圖為單杠運動員在表演大翻轉的情景。運動員在從下向上轉動時，動能轉化為運動員的 能，從高處向下轉動的過程中，動能增大量小于重力勢能的減小量，是因?yàn)? 。運動員在從下向上擺動時，主要利用了運動員的 。
12．安裝空調時，經常用到一種打孔工具——沖擊鉆。如圖所示，沖擊鉆工作時，手握的手柄是粗糙的，是為了 ，鉆頭處是鋒利的，是利用壓力一定時，受力面積越小， 越大；若發現鉆頭突然被卡住停轉了，電機處會很快發熱的，請從能量轉化的角度分析原因： 。
13．“瓦良格”號是中國人民解放軍海軍第一艘可搭載固定翼飛機的航空母艦。根據“瓦良格”號的參數表，該艦滿載時所受浮力為 N?！巴吡几瘛碧柕膭恿κ遣捎弥夭裼驼羝啓C(jī)，燃燒的燃料是屬于 （選填“可再生”或“不可再生”）能源。（g取10N/kg）
四、實驗題
14．小華在探究“平面鏡成像特點”的實驗中，實驗桌上有如圖所示的器材。
（1）實驗中除支架、白紙、刻度尺外，還應選用的器材有：薄玻璃板D、蠟燭B和蠟燭 （選填“A”或“C”），選用該蠟燭的原因是 ；
（2）小華在確定像的位置時，在水平桌面上鋪一張白紙，紙上放置一塊薄玻璃板，再拿另一支蠟燭（未點燃）豎直著在薄玻璃板后面移動，另一支蠟燭始終不能與蠟燭B的像B'完全重合。造成這種情況的原因可能是： ；
（3）為了找出像與物體的大小關系是否與距離有關，應如何操作，請簡述過程： 。
15．小剛在實驗室測量一小塊礦石（不吸水）的密度，如圖所示。他利用燒杯、空礦泉水瓶（剪為圓柱體）完成測量（水的密度為，燒杯底面積為S）。實驗過程如下：
（1）向燒杯中注入適量的水，將剪為圓柱體的礦泉水瓶漂浮在水面上靜止后，用刻度尺測出燒杯中水面高度為h1，如圖A；
（2）將石塊放入礦泉水瓶內，使礦泉水瓶漂浮在燒杯中，并用刻度尺測出燒杯中水面高度為h2，如圖B；
（3）接下來， 為h3，如圖C；
（4）石塊的重力為G石＝ ，密度表達式ρ石＝ （用題中物理量符號表示）；
【拓展】小剛又將實驗中的刻度尺換成量筒，也設計出測石塊密度的實驗過程：他按上述實驗中的圖B、圖C中的水面位置做上標記，再將石塊拿出來。然后用量筒中的水向燒杯中倒入，倒水至圖C中的水面標記處，發現量筒中的水的體積由V1變?yōu)閂2，繼續倒水至圖B中的水面標記處，發現量筒中的水的體積為V3，可分析得出石塊的質量為m石＝ ，密度表達式ρ石＝ ；由于拿出石塊時帶有水，會導致石塊密度如何偏差，并分析原因： 。
16．小萍在實驗室進行“測量小燈泡電功率”的實驗，老師給提供的器材有：額定電壓是3.8V，正常發光時電阻約為15Ω的小燈泡一個（電壓恒為6V）、電流表、電壓表、開關，“50Ω 1A”的滑動變阻器各一個。
（1）請根據圖甲的電路圖，用筆畫線代替導線，將圖乙的實物電路連接完整 ；
（2）連接好電路后，在閉合開關前，應如何操作： ；
（3）正確連接好電路并閉合開關后，小萍發現小燈泡不亮，電流表和電壓表示數都不為零，原因是 ；
（4）小萍繼續正確操作實驗，測量數據如表所示：
分析實驗數據可知：小燈泡的額定電功率為 W（保留兩位小數）；通過計算發現燈泡兩端電壓與通過它的電流之比不是定值，原因是： ；
【拓展】小芳分析小萍的電路設計以及她所記錄的數據認為小萍在2、5組實驗中所記數據誤差較大，為了能夠準確測出此小燈泡的額定功率，小芳將原電路在不增減實驗器材的基礎上只改動了電壓表的量程，小芳在實驗操作的過程中需要注意的問題是： 。
五、計算題
17．如圖是小北同學模擬古時勞動人民用工具抬起一根質量分布均勻的圓柱體木料的情景，已知圖乙中BO∶OC=1∶5，木料的體積為5m3，木料的密度為0.6×103kg/m3，g取10N/kg。
（1）求木料所受重力；
（2）小北將木料平放在地面上，在C端用力將木料一端豎直抬起，如圖乙2至少多大才能將木料抬起？
（3）隨著時代發展，小北同學發現吊車能更方便地提起重物。如圖丙，用一吊車勻速向上提起木料，求吊車在10s內提升木料的高度。（不計機械自重和摩擦，結果保留一位小數）
18．空氣炸鍋是一種利用高速空氣循環技術進行烹飪的高科技廚房用具。如圖所示，為某空氣炸鍋簡化電路圖，其發熱元件為兩個電阻R1、R2，額定工作電壓為220V，開關S2可以分別接A、B兩個接線柱，調節開關的通斷可控制空氣炸鍋低溫、中溫、高溫?fù)?。已知低溫?fù)跽９ぷ鲿r電路中的電流為1.25A，中溫?fù)跽９ぷ鲿r電路的功率為400W。
（1）求R1、R2的阻值；
（2）求高溫?fù)跽９ぷ鲿r，電路消耗的總功率；
（3）若使用空氣炸鍋高溫?fù)?，?00g初溫為20℃的薯?xiàng)l加熱到180℃需要110s，求空氣炸鍋的效率。[c薯?xiàng)l＝3.63×103J/（kg?℃）]
艦長
320m（全長）
吃水深度
10.0m（滿載）
艦寬
70.5m
排水量
67000t（滿載）
實驗次數
1
2
3
4
5
6
發光情況
特別亮
明亮
亮
較亮
較暗
熄滅
電壓U/V
4.5
3.8
3.0
2.5
1.3
1
電流I/A
0.3
0.26
0.24
0.22
0.16
0.14
參考答案：
1．C
【詳解】A．中學生體感舒適溫度約為25℃，故A不符合題意；
B．一名普通中學生的質量約為50kg，故B不符合題意；
C．中學生正常步行速度為1.2m/s左右，1m/s接近1.2m/s，故C符合題意；
D．中學教室的高度約為2m，故D不符合題意。
故選C。
2．B
【詳解】A．噪聲顯示器測量聲強，不能減弱噪聲，故A錯誤；
B．聲吶是利用超聲波傳遞信息來探測水中的魚群，故B正確；
C．“聞其聲辨其人”是根據聲音的音色來判斷的，“隔墻有耳”說明固態能夠傳聲，故C錯誤；
D．聲音的響度主要與發聲體的振動振幅有關，“低聲細語”是響度小，而聲音“清脆悅耳”，是音色好且音調較高，故D錯誤。
故選B。
3．A
【詳解】A．打開冰箱門，看見冒白氣，“白氣”的形成原因是冰箱外空氣中的水蒸氣遇冷液化形成的，液化放熱，故A正確；
B．濕手伸進冷凍室取冰棒時，有時感覺到手被冰棒粘住了是手上的水遇冷凝固成冰，這是凝固現象，凝固放熱，故B錯誤；
C．冷凍室的內壁有一層霜，這是水蒸氣遇冷凝華成的小冰晶，故C錯誤；
D．從冷藏室拿出的汽水，過段時間后瓶外壁出現小水珠，小水珠是空氣中的水蒸氣遇冷液化成的小水珠，液化放熱，故D錯誤。
故選A。
4．B
【詳解】A．因?yàn)榱Φ淖饔檬窍嗷サ?，用手擊打球時，手對球的作用力與球?qū)κ值淖饔昧κ且粚ο嗷プ饔昧?，二者大小相等，故A錯誤；
B．水平桌面上的課本上放有鉛筆時，課本和鉛筆受到的重力之和等于桌面對課本的支持力，所以課本受到的重力小于桌面對課本的支持力，故B正確；
C．加速前，汽車和車上的人共同以相同的速度向前運動，當車子突然加速時，人由于慣性還要保持原來較小的速度向前運動，因此人會向后仰，慣性只跟質量有關，所以加速時慣性不變，故C錯誤；
D．人推汽車沒有推動，處于靜止?fàn)顟B(tài)，說明人對汽車的推力等于地面對汽車的摩擦力，故D錯誤。
故選B。
5．B
【詳解】A．甲圖是揭開電生磁的實驗，是奧斯特首先發現的，故A錯誤；
B．通電導線周圍存在與電流方向有關的磁場，甲圖中改變電流方向時，磁場方向改變，下方小磁針轉動方向會發生改變，故B正確；
C．乙圖中的通電螺線管b端與小磁針的N極相互吸引，所以通電螺線管b端為S極，a端為N極，根據安培定則可知電源d端為正極，故C錯誤；
D．通電螺線管的磁場方向與電流的方向有關，與通電螺線管的線圈匝數無關，所以乙圖中增加通電螺線管的線圈匝數，不能使小磁針N極指向發生改變，故D錯誤。
故選B。
6．BCD
【詳解】A．平行于凸透鏡主光軸的光線會聚與焦點，由圖得，該凸透鏡的焦距是20cm，故A錯誤；
B．保持透鏡不動，向右移動蠟燭，物距小于f，在蠟燭另一側透過透鏡可觀察到燭焰的虛像，故B正確；
C．保持透鏡不動，將蠟燭向左移動20cm，當物距為2f時，移動光屏?xí)霈F(xiàn)清晰等大的像，故C正確；
D．蠟燭和透鏡保持如圖位置不動，在靠近透鏡左側放一個老花鏡鏡片，老花鏡是凸透鏡，對光線具有會聚作用，相當于減少了焦距。即，目前的物距20cm，會大于焦距。因此移動右側的光屏，可以成像。故D正確。
故選BCD。
7．BC
【詳解】A．深度相同，根據，則甲乙兩杯中水對杯底的壓強相同，底面積相同，根據，則甲杯中水對杯底的壓力等于乙杯中水對杯底的壓力，故A錯誤；
B．甲杯中水對杯底的壓強為
則甲杯中水對杯底的壓力為
則甲杯杯底對桌面的壓強為
故B正確；
C．由圖可知，甲杯中水較少，兩個杯子重均為1N，則甲杯對桌面的壓力較小，杯子底面積相同，根據可知甲杯對桌面的壓強小于乙杯對桌面的壓強，故C正確；
D．若向兩杯水中均投入相同的石塊，增加的相等，根據兩杯的形狀可知甲杯中水位升高得多，根據可知甲杯中的水對杯底的壓強增加量更大，根據，杯子底面積相同，則甲杯中的水對杯底的壓力增加量更大，故D錯誤。
故選BC。
8．BC
【詳解】A．開關全閉合，、變阻器、并聯，電流表測變阻器和的總電流，電流表測、變阻器、的總電流。變阻器接入電路的阻值
R＝2R1，
所以、變阻器、的電阻之比為
根據并聯分流規律，則、變阻器、的電流之比為
所以A1與A2的示數之比為3∶5，故A錯誤；
B．開關全閉合，、變阻器、并聯，滑片P向右移動時，變阻器阻值變大，則電流變小，根據并聯電路特點可知、電流不變，根據并聯電流規律可知，兩個電流表示數均變小，電壓表測電源電壓，示數不變，所以電壓表示數與電流表A1示數之比變大，故B正確；
C．滑片P在中間位置，此時變阻器接入電路的阻值R＝2R1，則當開關全閉合，滑片P移動到右端時，變阻器接入電路的阻值為，則此時電路總功率最小為
故C正確；
D．若將電流表A1換成電壓表V1，只閉合開關S和S2，此時、變阻器、串聯，電壓表測和變阻器的總電壓，電壓表V測電壓，電流表測電路電流。根據串聯分壓規律可知，電壓表V1變化量等于電壓表V變化量。對于定值電阻，設某時刻下電壓為，電流為，根據歐姆定律則有
①
設另一時刻下電壓為，電流為，根據歐姆定律則有
②
②-①則有
則有
所以滑片P向左移過程中，電壓表V的示數變化量與電流表的示數變化量的比值即為，則電壓表V1變化量和電流表A2變化量的比值等于R2。故D錯誤。
故選BC。
9． 80 1600 并
【詳解】[1]根據電能表月初和月末示數可知這段時間消耗的電能
W=W2-W1=1919.8kW?h-1839.8kW?h=80kW?h[2]600r/kW?h表示每消耗1kW?h的電能，電能表轉盤轉動600r，則轉盤轉動了80r消耗的電能
則電熱水壺加熱時的電功率
[3]家用電器工作時互不影響，所以是并聯的，并聯電路中并聯的用電器越多，電路中總功率越大。
10． 內 做功 液化
【詳解】[1][2]燒開水時，壺蓋被水蒸氣頂起，是水蒸氣對壺蓋做功的結果，因此這時水蒸氣的內能轉化為壺蓋的機械能，與熱機做功沖程能量的轉化相同。
[3]燒水時，壺嘴噴出的“白霧”是由于水沸騰產生大量的水蒸氣，水蒸氣上升遇冷液化形成的。
11． 重力勢 見解析 慣性
【詳解】[1] 運動員在從下向上轉動時，質量不變，速度減小，則動能減小，高度增加，則重力勢能增加，動能轉化為重力勢能。
[2] 從高處向下轉動的過程中，動能增大量小于重力勢能的減小量，這是因?yàn)橐朔Σ磷龉Γ瑱C(jī)械能轉化為內能，機械能減小。
[3] 運動員在從下向上擺動時，主要利用了運動員的慣性。
12． 增大摩擦力 壓強 電能轉化為內能
【詳解】[1]如圖所示，沖擊鉆工作時，手握的手柄是粗糙的，是為了通過增大接觸面粗糙程度，增大摩擦力。
[2]鉆頭處是鋒利的，是因?yàn)楫?dāng)壓力一定時，受力面積越小，壓強越大。
[3]若發現鉆頭突然被卡住停轉了，電機處會很快發熱的，消耗的電能全部轉化為電機線圈的內能，內能增大，溫度升高。
13． 不可再生
【詳解】[1] 滿載時排水量為67000t，則滿載時所受浮力為
[2] 柴油由石油提煉而來，無法從自然界源源不斷獲取，屬于不可再生能源。
14． C 方便確定像的位置和對比像與物的大小關系 玻璃板未垂直放置 見解析
【詳解】（1）[1][2] 為了方便確定像的位置和對比像與物的大小關系，應該選擇兩支完全相同的蠟燭，所以選擇蠟燭B和蠟燭C。若后方的蠟燭與前方蠟燭成的像完全重合，說明像與物等大。
（2）[3] 由于薄玻璃板未與紙面垂直，蠟燭B的像可能在白紙的上方或下方，但是蠟燭C只能擺放到白紙上，因此無論怎么移動，也不能與蠟燭B的像重合。
（3）[4] 為了找出像與物體的大小關系是否與距離有關，可以前后移動蠟燭B，看蠟燭C是否還能與像完全重合。
15． 取出石塊放入燒杯的水中，并用刻度尺測出燒杯中水面高度為 見解析
【詳解】（3）[1]由圖C可知接下來取出石塊放入燒杯的水中，并用刻度尺測出燒杯中水面高度為h3。
（4）[2][3]圖A到圖B，礦泉水瓶漂浮在燒杯中，浮力等于重力，所以石塊的重力等于增加的浮力，則石塊的重力為
圖A到圖C，根據排水法可知石塊的體積為
則石塊的密度為
[4][5][6] 將石塊拿出來，然后用量筒中的水向燒杯中倒入，倒水至圖C中的水面標記處，發現量筒中的水的體積由V1變?yōu)閂2，則石塊的體積為
繼續倒水至圖B中的水面標記處，發現量筒中的水的體積為V3，則石塊放在礦泉水瓶中漂浮在燒杯中時，增加的排開水的體積為
礦泉水瓶漂浮在燒杯中，浮力等于重力，所以石塊的重力等于增加的浮力，則石塊的重力為
所以石塊的質量為
則石塊的密度為
由于拿出石塊時帶有水，測得石頭的體積會偏大，根據可知測得的密度偏小。
16． 將變阻器的滑片調到阻值最大端 燈泡的電壓與電流較小，電功率較小 0.99 燈泡的電阻隨溫度改變而改變 將電壓表改接在變阻器的兩端，且調節滑片時電壓表示數為2.2V
【詳解】（1）[1]由圖甲得，燈泡與變阻器串聯，電壓表測量燈泡電壓，電流表測量電路電流，燈泡的額定電壓為3.8V，則電壓表量程選用0~15V，額定額定電流約
則電流表量程選用0~0.6A，如圖所示：
（2）[2]連接好電路后，在閉合開關前，為了保護電路，應將變阻器的滑片調到阻值最大的B端。
（3）[3]正確連接好電路并閉合開關后，小萍發現小燈泡不亮，電流表和電壓表示數都不為零，說明電路中有電流，燈泡兩端有電壓，原因應該是變阻器接入的電阻較大，燈泡的電壓、電流較小，電功率較小，不足以燈泡發光。
（4）[4]由表格中數據得，燈泡電壓為額定電壓3.8V時，電流為0.26A，小燈泡的額定電功率為
[5]燈泡的電阻隨溫度改變而改變，當燈泡的電壓、電流改變時，電功率改變，燈絲內能改變，溫度改變，燈絲電阻改變。
[6]實驗中，電壓表測量燈泡電壓，電壓表量程選用0~15V，由表格中數據得，電壓表偏轉角度較小，可將電壓表的量程改變0~3V，當燈泡正常發光時，燈泡的電壓為3.8V，大于電壓表的最大量程，則電壓表應連接在變阻器的兩端，當電壓表的示數為
燈泡正常發光，即實驗中應調節變阻器的滑片時電壓表的示數為2.2V時，記錄電流表的示數。
17．（1）3×104N；（2）3×103N；（3）3.3m
【詳解】解：（1）木料所受重力
G=mg=ρVg=0.6×103kg/m3×5m3×10N/kg=3×104N
（2）根據杠桿平衡條件可得
由杠桿平衡條件可得
F1×OB=F2×OC
則
（3）這個吊車在10s內做的功
W=Pt=10×103W×10s=1×105J
由W=Gh可得物體提升的高度
答：（1）木料所受重力為3×104N；
（2）當F2為3×103N時，木料剛好被抬起；
（3）這個吊車在10s內可以將該木料提升的高度為3.3m。
18．（1），；（2）；（3）
【詳解】解：（1）分析電路可知，斷開，接A時，、串聯，此時電路總電阻最大，根據可知總功率最小，為低溫?fù)酰瑒t總電阻為
閉合，接B時，、并聯，此時電路總電阻最小，根據可知總功率最大，為高溫?fù)酰婚]合，接A時，只有工作，為中溫?fù)酰瑒t電阻為
則電阻為
（2）高溫時、并聯，的功率為
則高溫?fù)跽９ぷ鲿r，電路消耗的總功率為
（3）消耗的電能為
薯?xiàng)l吸收的熱量為
則空氣炸鍋的效率為
答：（1）R1、R2的阻值分別為，；
（2）高溫?fù)跽９ぷ鲿r，電路消耗的總功率為；
（3）空氣炸鍋的效率為。
