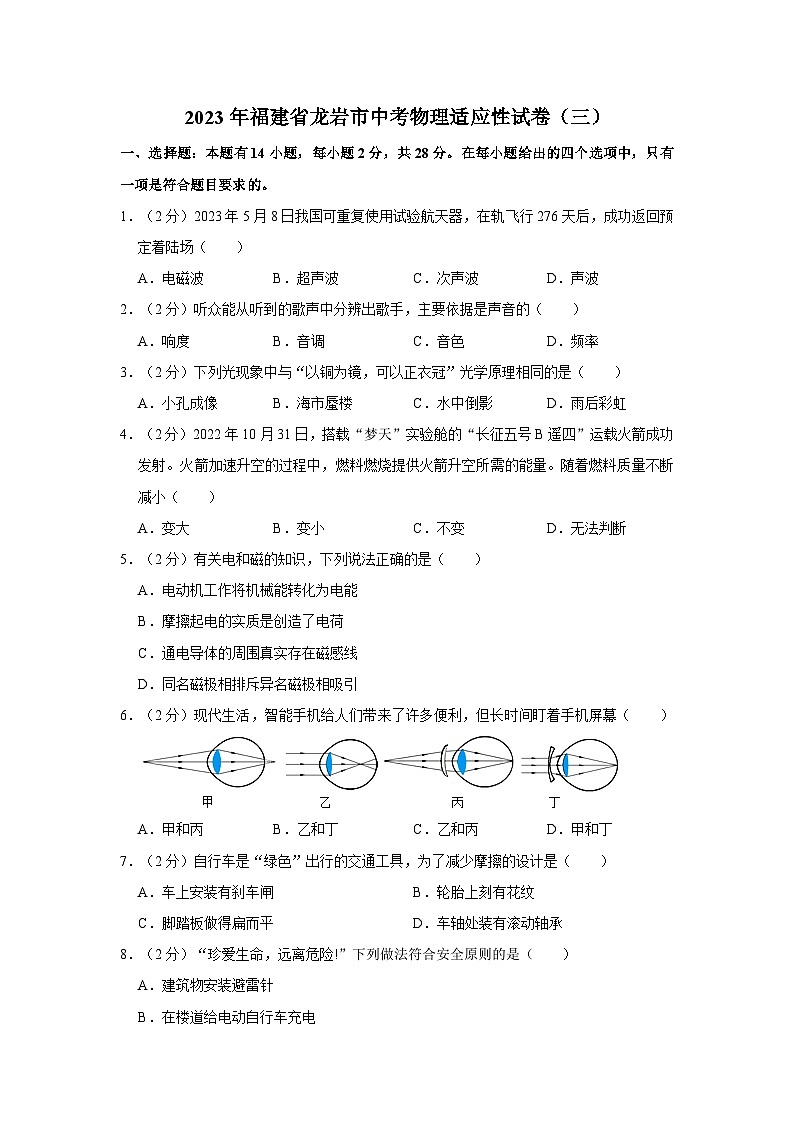

2023年福建省龍巖市中考物理適應性試卷（三）

這是一份2023年福建省龍巖市中考物理適應性試卷（三），共31頁。試卷主要包含了選擇題，填空題，作圖題，問答題，實驗，計算題等內容，歡迎下載使用。
1．（2分）2023年5月8日我國可重復使用試驗航天器，在軌飛行276天后，成功返回預定著陸場（ ）
A．電磁波B．超聲波C．次聲波D．聲波
2．（2分）聽眾能從聽到的歌聲中分辨出歌手，主要依據是聲音的（ ）
A．響度B．音調C．音色D．頻率
3．（2分）下列光現象中與“以銅為鏡，可以正衣冠”光學原理相同的是（ ）
A．小孔成像B．海市蜃樓C．水中倒影D．雨后彩虹
4．（2分）2022年10月31日，搭載“夢天”實驗艙的“長征五號B遙四”運載火箭成功發射?；鸺铀偕盏倪^(guò)程中，燃料燃燒提供火箭升空所需的能量。隨著燃料質量不斷減小（ ）
A．變大B．變小C．不變D．無法判斷
5．（2分）有關電和磁的知識，下列說法正確的是（ ）
A．電動機工作將機械能轉化為電能
B．摩擦起電的實質是創造了電荷
C．通電導體的周圍真實存在磁感線
D．同名磁極相排斥異名磁極相吸引
6．（2分）現代生活，智能手機給人們帶來了許多便利，但長時間盯著手機屏幕（ ）
A．甲和丙B．乙和丁C．乙和丙D．甲和丁
7．（2分）自行車是“綠色”出行的交通工具，為了減少摩擦的設計是（ ）
A．車上安裝有剎車閘B．輪胎上刻有花紋
C．腳踏板做得扁而平D．車軸處裝有滾動軸承
8．（2分）“珍愛生命，遠離危險!”下列做法符合安全原則的是（ ）
A．建筑物安裝避雷針
B．在樓道給電動自行車充電
C．空氣開關跳閘后立即復位
D．開關可以接在零線上
9．（2分）釀酒是我國一項神奇的發明，如圖是熬制酒料的過程，下列說法正確的是（ ）
A．酒液越煮越少，是因?yàn)榫埔何鼰岚l(fā)生了升華現象
B．酒香芬芳四溢，說明分子在不停地做無規則運動
C．看到陣陣白氣，是因?yàn)榫屏现械乃闪怂魵?br>D．鍋爐燒得很燙，鍋能向酒料傳遞熱量是因?yàn)殄伨哂械膬?nèi)能大
10．（2分）中國“奮斗者”號載人深潛器在臨近海底時，拋掉第一組壓載鐵，使自己在距離水面10000m處達到懸浮狀態（ ）
A．“奮斗者”號所受海水的浮力小于自身重力
B．“奮斗者”號所受海水的浮力大于自身重力
C．“奮斗者”號所受海水的浮力等于自身重力
D．若拋掉第二組壓載鐵，深潛器會繼續下潛
11．（2分）足球繞桿運球是中考體育抽考項目之一，下列說法正確的是（ ）
A．運動員踢球時，球不發生形變
B．運動員踢球時，腳對球的力大于球?qū)δ_的力
C．球被踢出后，球在空中飛行過程中腳對球做功
D．球被踢出后，球在空中飛行過程中運動狀態發生改變
12．（2分）如圖所示是古人鍛造鐵器的過程，關于改變物體內能的方式，下列說法中正確的是（ ）
A．加熱和鍛打?qū)儆跓醾鬟f，淬火屬于做功
B．加熱屬于熱傳遞，鍛打和淬火屬于做功
C．加熱和淬火屬于熱傳遞，鍛打?qū)儆谧龉?br>D．加熱和淬火屬于做功，鍛打?qū)儆跓醾鬟f
13．（2分）兩個滑輪按如圖所示的方式組合，用5N的拉力F拉動繩端，使物體在5s內水平向左勻速滑動1m，下列判斷正確的是（ ）
A．A是定滑輪，B是動滑輪
B．拉力F的功率為2W
C．此過程中所做的有用功是5J
D．滑輪組的機械效率為55.6%
14．（2分）小龍?jiān)O(shè)計了一個測定風速的裝置，其簡化電路如圖所示。圖中R1為定值電阻，探頭、金屬桿和滑動變阻器R2的滑片P相連，可上下移動。開關閉合后，當有風吹過探頭時（ ）
A．R2的滑片P向上移動
B．電壓表示數變小
C．電路消耗的總功率變大
D．R1消耗的功率變小
二、填空題：本題有6小題。每空1分，共12分。
15．（2分）2021年中國“人造太陽”——“東方超環”（EAST）在可控核反應方面創造了世界新紀錄，“人造太陽”是氘核和氚核在超高溫條件下發生核 （選填“裂變”或“聚變”）釋放出巨大的核能，核能屬于 （選填“可再生”或“不可再生”）能源。
16．（2分）如圖，注射器的針頭做得很尖，是為了 （選填“增大”或“減小”）壓強，便于進行肌肉注射；注射前，這樣做是為了利用 把藥液壓入注射器內。
17．（2分）如圖所示，用一根鉛筆芯連接電池的正負極，將火柴頭接觸鉛筆芯，這說明鉛筆芯屬于 （填“導體”或“絕緣體”）。若換用更粗的鉛筆芯實驗，能使火柴被點燃的更 （填“快”或“慢”）。
18．（2分）2022年11月8日中國國際航空航天博覽會在廣東珠海國際航展中心舉行。如圖甲、乙所示的兩張照片是某軍事愛好者用焦距不變的相機在同一位置先后兩次拍攝的同一架殲﹣20戰斗機在空中飛行的畫面，戰斗機在照相機內成倒立、縮小的 （選填“實”或“虛”）像，比較兩圖可知，戰斗機在 （選填“靠近”或“遠離”）照相機。
19．（2分）如圖甲所示，某長方體構件以0.2m/s的速度勻速吊入江水中，構件受到鋼繩的拉力、水對構件的浮力隨時間的變化關系如圖乙所示。構件剛浸沒時 Pa，該構件的密度為 kg/m3。（已知江水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
20．（2分）在如圖甲所示的電路中，燈泡L1標有“6V 3W”，燈泡L2標有“6V 6W”，兩燈泡的U﹣I圖像如圖乙所示。在a、b間接入電源，為保證兩燈均不損壞 V，此時電壓表V2的示數為 V。
三、作圖題：本題有2小題，每小題2分，共4分。
21．（2分）如圖所示是乒乓球在水中上浮過程中的某一位置，作出此時乒乓球受到的浮力和重力的示意圖。
22．（2分）用筆畫線代替導線，把帶有開關的插座正確地接入圖所示的家庭電路中。
四、問答題：本題有1小題，共4分。
23．（4分）小巖設計了一種“闖紅燈違規證據模擬記錄器”，如圖甲所示。圖乙是壓敏電阻的阻值與壓力變化的圖線。請闡述該模擬器工作的原理。
五、實驗、探究題：本題有5小題，除注明外，其余每空、每圖1分，共30分。
24．（5分）用如圖甲所示裝置探究“平面鏡成像的特點”的實驗。
（1）在尋找蠟燭A的像的位置時，眼睛應在放有蠟燭 （選填“A”或“B”）的一側觀察；
（2）圖乙是小強某次測量蠟燭A到平面鏡的距離L為 cm；如果蠟燭A靠近器材玻璃板，則蠟燭B應 （選填“遠離”或“靠近”）器材M，才能與蠟燭A的像完全重合；
（3）如果將玻璃板豎直向上平移一段距離，則蠟燭A的像的 （選填“向上平移”、“向下平移”或“不變”）；
（4）若在像和玻璃板之間放置一個不透明的擋板，從蠟燭A一側觀察玻璃板， （選填“能”或“不能”）看到蠟燭A所成的像。
25．（4分）如圖甲是探究“水沸騰時溫度變化特點”的裝置，繪制了a、b兩杯水溫度溶時間變化的圖象（如圖丙）。
（1）實驗過程中，當看到燒杯中出現如圖乙所示情況時 （選填“沒有”或“已經”）沸騰，此時溫度計的示數為 ℃，杯內氣壓 （選填“高于”、“低于”或“等于”）標準大氣壓。
（2）由圖丙可知：a、b兩杯水加熱至沸騰所需時間不同，原因可能是 ；
（3）在水沸騰后撤去酒精燈，發現有一段時間水溫依然保持不變，這段時間內燒杯底部的溫度 （選填“高于”、“等于”或“低于”）杯內水的溫度。
26．（5分）用A、B兩球探究“物體動能大小與哪些因素有關”，如圖所示，讓小球從同一斜面由靜止釋放。撞擊靜止在水平面上的木塊
（1）小球從斜面上滾下的過程中，小球的 能轉化為小球的 能。
（2）實驗中，小球的動能是通過 來反映的。
（3）結合該實驗，小龍聯想到許多交通事故中，造成安全隱患的因素與汽車“超載”和“超速”有關，應選擇 兩圖的實驗來進行比較。
（4）在甲、乙兩次實驗中木塊移動時受到的摩擦力第一次為f1，第二次為f2，則f1 f2（選填“大于”、“等于”或“小于”）。
27．（7分）小龍利用天平和量筒“測量牛奶的密度”。
（1）實驗步驟如下：
①將天平放在水平臺面上，將游碼移至標尺左端的零刻度線后，發現指針指示的位置如圖甲所示 （選填“左”或“右”）調節，使天平橫梁水平平衡；
②往燒杯中倒入適量牛奶，測得燒杯和牛奶的總質量為106g；將燒杯中部分牛奶倒入量筒；
③測出燒杯和剩余牛奶的質量如圖丙所示，燒杯和剩余牛奶的總質量為 g；
④根據實驗數據計算出牛奶密度為 kg/m3。
（2）若實驗步驟②中，將燒杯中部分牛奶倒入量筒時，有少量牛奶附著在量筒內壁上 （選填“偏大”、“偏小”或“不變”）。
（3）經過思考，小龍把彈簧測力計改裝成測量液體密度的密度秤。他用同一小桶分別盛滿不同的液體（圖?。?，用彈簧測力計測出小桶的重力為1N，該小桶的容積為 cm3；
①該“密度秤”的零刻度線應在 N刻度處。
②該“密度秤”能測量的密度范圍是 g/cm3。
28．（9分）用圖甲所示的電路圖探究“通過導體的電流與導體電阻的關系”，供選擇的定值電阻有5個，阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω1“10Ω，2A”和R2“20Ω，1A”），電源電壓恒為3V。
（1）連接實物電路時開關應該 （選填“閉合”或“斷開”），閉合開關前，滑動變阻器滑片P應調至 （選填“A”或“B”）端。
（2）連接好電路后，檢查電路時發現電壓表、電流表位置互換了，若此時閉合開關 （選填“會”或“不會”）被燒壞。糾正錯誤后，開始實驗。
（3）第2次實驗中，將R為5Ω電阻換成10Ω，滑片仍停留在第1次實驗的位置 （選填“A”或“B”）端移動滑片，使 的示數保持不變，記下實驗數據。
（4）根據實驗數據，畫出I﹣R圖像，如圖乙。由圖像可知：當導體兩端的電壓一定時 。
（5）上述實驗所選用的滑動變阻器是 （選填“R1”或“R2”）。
（6）若上述實驗器材中，電壓表?yè)p壞，要測出額定電流為I額的某一小燈泡正常發光時的電阻，可用如圖丙的實驗電路圖進行實驗；（電源電壓為U，R1、R2最大阻值已知）
①閉合開關前，先將R1、R2的阻值調到最大處；
②閉合開關S1，開關S2接a，調節R1，使 ，燈泡正常發光；
③閉合開關S1，開關S1接b，保持R1的阻值不變，此時電流表的示數為I；
④小燈泡正常發光時的電阻R額＝ （用已知量和測量量的符號表示）。
六、計算題：本題有3小題，共22分。
29．（6分）如圖所示是一款我國擁有自主知識產權的氫燃料電池汽車，在水平路面試車時以50km/h的速度勻速直線行駛，汽車受到的牽引力為1.4×103N，行駛了4h，共消耗了5kg的氫。若氫完全燃燒釋放了7×108J的熱量，該車在此過程中請通過計算回答：
（1）汽車行駛的路程；
（2）汽車牽引力做的功；
（3）汽車發動機的效率。
30．（7分）圖甲是一款采用增壓技術的掛燙機，簡化電路如圖乙，R1、R2是電熱絲。開關S接2、3時處于慢熱擋，開關S接3、4時處于速熱擋。已知：速熱擋功率為1200W，電源電壓為220V，R1＝60.5Ω。求：
（1）慢熱擋功率；
（2）R2的阻值；
（3）若掛燙機的速熱擋連續工作30s消耗多少電能。
31．（9分）某興趣小組利用壓力傳感器設計了如圖甲所示的水深測量?jī)x。輕質杠桿的支點為O，不吸水的實心圓柱體A通過輕質細線懸于杠桿左端C點，A的底面積SA＝100cm2，高度h0＝50cm，上表面與容器中的水面剛好相平，下表面與置于水平桌面上的薄壁圓柱形容器底部剛好接觸但無擠壓。物體B通過輕質細線懸于杠桿右端D點，以500cm3/min的速度將容器中的水抽出，10min恰能將水全部抽盡，壓力傳感器示數F隨時間t變化的圖像如圖乙所示。杠桿始終靜止在水平位置，不計細線的形變，已知圓柱形容器底面積S＝200cm2，杠桿OC：OD＝1：2，ρ水＝1.0×103kg/m3，g＝10N/kg。
（1）抽水前，A所受的浮力是多少？
（2）物體A和B的重力分別是多少？
（3）興趣小組對裝置進行了改進，使得圓柱形容器中水的深度從0上升到50cm的過程中，連接杠桿和物體A、B間的細線始終有拉力
2023年福建省龍巖市中考物理適應性試卷（三）
參考答案與試題解析
一、選擇題：本題有14小題，每小題2分，共28分。在每小題給出的四個選項中，只有一項是符合題目要求的。
1．（2分）2023年5月8日我國可重復使用試驗航天器，在軌飛行276天后，成功返回預定著陸場（ ）
A．電磁波B．超聲波C．次聲波D．聲波
【答案】A
【解答】解：地面控制中心與航天器之間的通訊靠的是電磁波。
故選：A。
2．（2分）聽眾能從聽到的歌聲中分辨出歌手，主要依據是聲音的（ ）
A．響度B．音調C．音色D．頻率
【答案】C
【解答】解：我們一般利用音色來辨別發聲體，聽眾能從聽到的歌聲中分辨出歌手。
故選：C。
3．（2分）下列光現象中與“以銅為鏡，可以正衣冠”光學原理相同的是（ ）
A．小孔成像B．海市蜃樓C．水中倒影D．雨后彩虹
【答案】C
【解答】解：“以銅為鏡，可以正衣冠”的意思：一個人用銅當鏡子，銅當鏡子屬于平面鏡成像。
A、小孔成像是由光的直線傳播形成的；
B、海市蜃樓屬于折射現象；
C、水中的倒影，是由光的反射形成的；
D、雨后彩虹屬于光的色散現象。
故選：C。
4．（2分）2022年10月31日，搭載“夢天”實驗艙的“長征五號B遙四”運載火箭成功發射?；鸺铀偕盏倪^(guò)程中，燃料燃燒提供火箭升空所需的能量。隨著燃料質量不斷減?。? ）
A．變大B．變小C．不變D．無法判斷
【答案】C
【解答】解：
熱值是燃料的特性，與燃料的質量無關，燃料質量不斷減小。
故選：C。
5．（2分）有關電和磁的知識，下列說法正確的是（ ）
A．電動機工作將機械能轉化為電能
B．摩擦起電的實質是創造了電荷
C．通電導體的周圍真實存在磁感線
D．同名磁極相排斥異名磁極相吸引
【答案】D
【解答】解：
A、電動機工作將電能轉化為機械能；
B、摩擦起電的實質是電荷（電子）的轉移；
C、磁感線并不是真實存在的。故C錯誤；
D、磁極間相互作用規律是：同名磁極相排斥，故D正確。
故選：D。
6．（2分）現代生活，智能手機給人們帶來了許多便利，但長時間盯著手機屏幕（ ）
A．甲和丙B．乙和丁C．乙和丙D．甲和丁
【答案】B
【解答】解：
近視眼是由于晶狀體焦距太短，像落在視網膜的前方，乙圖的光線會聚在視網膜的前方；為了使光線會聚在原來會聚點后面的視網膜上，所以應佩戴對光線具有發散作用的凹透鏡來矯正。
故B符合題意。
故選：B。
7．（2分）自行車是“綠色”出行的交通工具，為了減少摩擦的設計是（ ）
A．車上安裝有剎車閘B．輪胎上刻有花紋
C．腳踏板做得扁而平D．車軸處裝有滾動軸承
【答案】D
【解答】解：A、車上安裝有剎車閘是為了增大摩擦，故A不符合題意；
B、輪胎上有花紋是增大了接觸面的粗糙程度，故B不符合題意；
C、腳踏板做得扁而平，通過增大受力面積來減小壓強的；
D、車軸處裝有滾動軸承是將滑動摩擦變?yōu)闈L動摩擦，故D符合題意。
故選：D。
8．（2分）“珍愛生命，遠離危險!”下列做法符合安全原則的是（ ）
A．建筑物安裝避雷針
B．在樓道給電動自行車充電
C．空氣開關跳閘后立即復位
D．開關可以接在零線上
【答案】見試題解答內容
【解答】解：A．高大建筑物為避免發生雷擊，通過金屬線與大地相連，故A符合題意；
B．在樓道中給電動自行車充電，電流產生的熱量不容易散失，便會引發火災等危險；
C．空氣開關跳閘是電路中的電流過大引起的，所以跳閘后，排除故障后再?gòu)?fù)位；
D．開關應接在火線與用電器之間，才能切斷用電器與火線的連接。
故選：A。

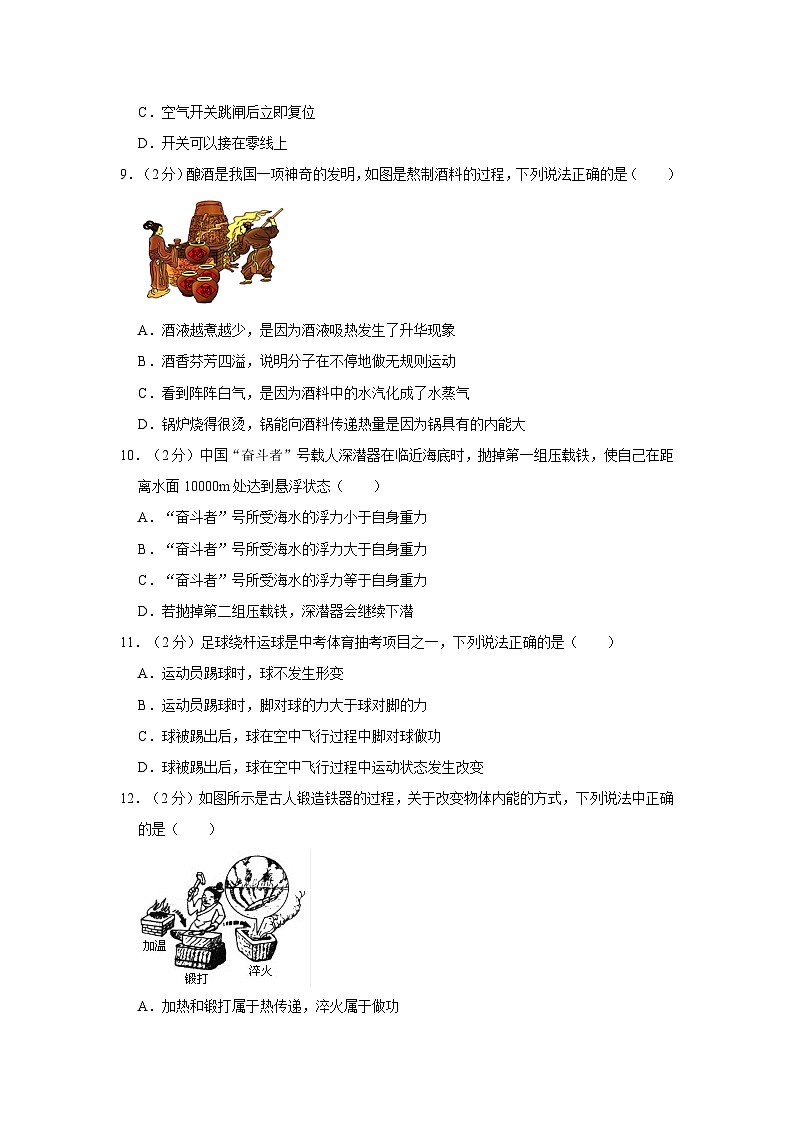

9．（2分）釀酒是我國一項神奇的發明，如圖是熬制酒料的過程，下列說法正確的是（ ）
A．酒液越煮越少，是因?yàn)榫埔何鼰岚l(fā)生了升華現象
B．酒香芬芳四溢，說明分子在不停地做無規則運動
C．看到陣陣白氣，是因?yàn)榫屏现械乃闪怂魵?br>D．鍋爐燒得很燙，鍋能向酒料傳遞熱量是因?yàn)殄伨哂械膬?nèi)能大
【答案】B
【解答】解：
A．物質由液態變?yōu)闅鈶B(tài)的過程叫汽化，是因?yàn)榫埔何諢崃堪l(fā)生了汽化；
B．酒香芬芳四溢，擴散進人的鼻子，說明分子在不停地做無規則運動；
C．看到陣陣白氣，故C錯誤；
D．發生熱傳遞的條件，鍋能向酒料傳遞熱量，而物體的內能與物體的質量和溫度均有關，故D錯誤。
故選B。
10．（2分）中國“奮斗者”號載人深潛器在臨近海底時，拋掉第一組壓載鐵，使自己在距離水面10000m處達到懸浮狀態（ ）
A．“奮斗者”號所受海水的浮力小于自身重力
B．“奮斗者”號所受海水的浮力大于自身重力
C．“奮斗者”號所受海水的浮力等于自身重力
D．若拋掉第二組壓載鐵，深潛器會繼續下潛
【答案】C
【解答】解：ABC、奮斗者”拋掉第一組壓載鐵，根據物體浮沉條件可知，故AB錯誤；
D、潛水器是通過改變自身重力來實現沉浮的，深潛器自身重力減小，所以深潛器會上浮。
故選：C。
11．（2分）足球繞桿運球是中考體育抽考項目之一，下列說法正確的是（ ）
A．運動員踢球時，球不發生形變
B．運動員踢球時，腳對球的力大于球?qū)δ_的力
C．球被踢出后，球在空中飛行過程中腳對球做功
D．球被踢出后，球在空中飛行過程中運動狀態發生改變
【答案】D
【解答】解：A、力可以改變物體的形狀，球受到了力的作用，故A錯誤；
B、運動員踢球時，大小相等；
C、足球被踢出后仍能繼續運動，足球在繼續運動時，所以腳沒有做功；
D、球被踢出后，球在空中飛行過程中只受重力作用，運動狀態發生改變。
故選：D。
12．（2分）如圖所示是古人鍛造鐵器的過程，關于改變物體內能的方式，下列說法中正確的是（ ）
A．加熱和鍛打?qū)儆跓醾鬟f，淬火屬于做功
B．加熱屬于熱傳遞，鍛打和淬火屬于做功
C．加熱和淬火屬于熱傳遞，鍛打?qū)儆谧龉?br>D．加熱和淬火屬于做功，鍛打?qū)儆跓醾鬟f
【答案】C
【解答】解：
用鐵錘鍛打工件，工件會發熱；用火對鐵器加熱，把鐵器放在水中淬火，所以加熱和淬火屬于熱傳遞改變物體內能。
故選：C。

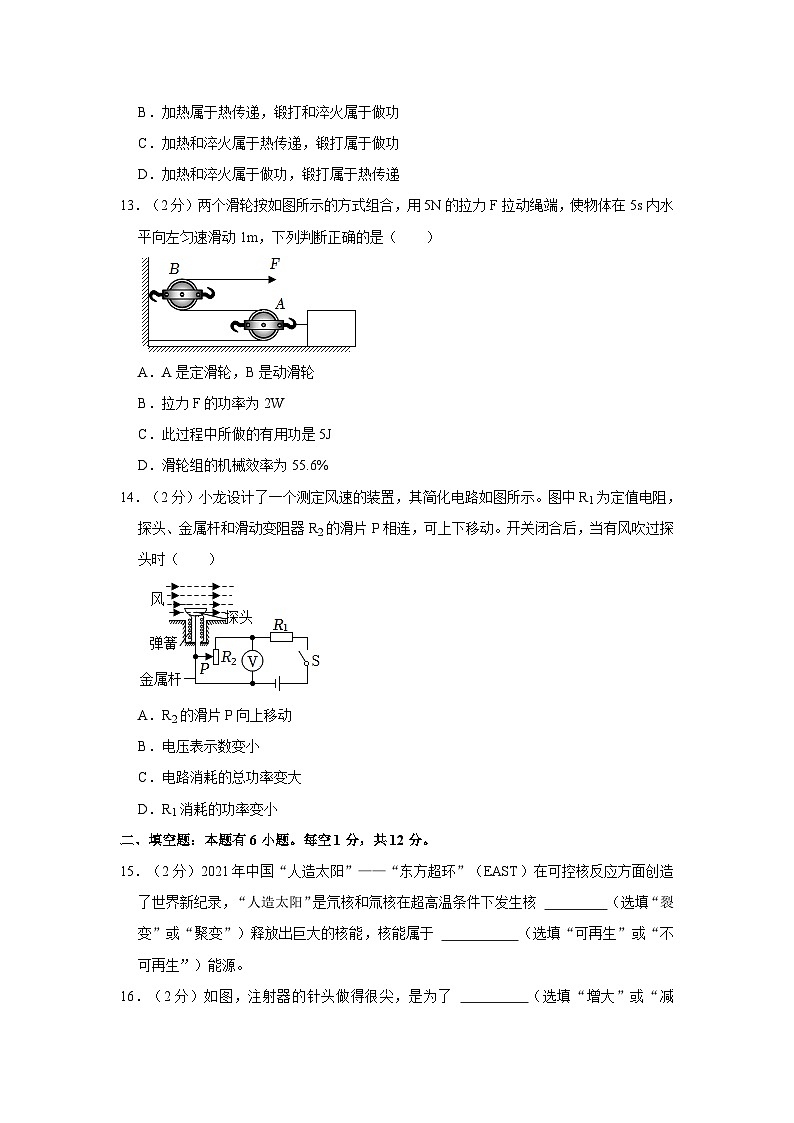

13．（2分）兩個滑輪按如圖所示的方式組合，用5N的拉力F拉動繩端，使物體在5s內水平向左勻速滑動1m，下列判斷正確的是（ ）
A．A是定滑輪，B是動滑輪
B．拉力F的功率為2W
C．此過程中所做的有用功是5J
D．滑輪組的機械效率為55.6%
【答案】B
【解答】解：
A、由圖知，為動滑輪，為定滑輪；
B、由圖知，拉力端移動距離s＝2s物＝2×4m＝2m，
拉力做的總功W總＝Fs＝5N×3m＝10J，
拉力的功率P＝＝＝2W；
C、克服物體與地面間摩擦做的有用功W有＝fs物＝6N×1m＝9J，故C錯誤；
D、滑輪組的機械效率η＝×100%＝90%。
故選：B。
14．（2分）小龍?jiān)O(shè)計了一個測定風速的裝置，其簡化電路如圖所示。圖中R1為定值電阻，探頭、金屬桿和滑動變阻器R2的滑片P相連，可上下移動。開關閉合后，當有風吹過探頭時（ ）
A．R2的滑片P向上移動
B．電壓表示數變小
C．電路消耗的總功率變大
D．R1消耗的功率變小
【答案】D
【解答】解：由電路圖可知，R1與R2串聯，電壓表測變阻器R2兩端的電壓；
AB、當有風吹過探頭時、壓強小、壓強大，同時滑片P向下移動，根據串聯電路的分壓特點可知，即電壓表示數變大；
C、此時電路的總電阻變大，電路中的電流變小，電路消耗的總功率變小；
D、電路中的電流變小2R可知，R1消耗的功率變小，故D正確。
故選：D。
二、填空題：本題有6小題。每空1分，共12分。
15．（2分）2021年中國“人造太陽”——“東方超環”（EAST）在可控核反應方面創造了世界新紀錄，“人造太陽”是氘核和氚核在超高溫條件下發生核 聚變 （選填“裂變”或“聚變”）釋放出巨大的核能，核能屬于 不可再生 （選填“可再生”或“不可再生”）能源。
【答案】聚變；不可再生。
【解答】解：（1）“人造太陽”是氘核與氚核在超高溫下結合成新的原子核，會釋放出巨大的核能；
（2）核能在使用后短時間內無法重新獲得，屬于不可再生能源。
故答案為：聚變；不可再生。
16．（2分）如圖，注射器的針頭做得很尖，是為了 增大 （選填“增大”或“減小”）壓強，便于進行肌肉注射；注射前，這樣做是為了利用 大氣壓強 把藥液壓入注射器內。
【答案】增大；大氣壓強。
【解答】解：由p＝可知，受力面積越小，因此注射器的針頭做得很尖；
注射前，醫生將注射器活塞推至注射器筒底部，減少了筒內氣體壓強，因此這樣做是為了利用大氣壓強把藥液壓入注射器內。
故答案為：增大；大氣壓強。
17．（2分）如圖所示，用一根鉛筆芯連接電池的正負極，將火柴頭接觸鉛筆芯，這說明鉛筆芯屬于 導體 （填“導體”或“絕緣體”）。若換用更粗的鉛筆芯實驗，能使火柴被點燃的更 快 （填“快”或“慢”）。
【答案】導體；快
【解答】解：用一根鉛筆芯連接電池的正負極，將火柴頭接觸鉛筆芯，說明鉛筆芯容易導電；
若換用更粗的鉛筆芯實驗，根據導體電阻的影響因素可知，而電源電壓是不變的2Rt＝t可知，所以能使火柴被點燃的更快。
故答案為：導體；快。
18．（2分）2022年11月8日中國國際航空航天博覽會在廣東珠海國際航展中心舉行。如圖甲、乙所示的兩張照片是某軍事愛好者用焦距不變的相機在同一位置先后兩次拍攝的同一架殲﹣20戰斗機在空中飛行的畫面，戰斗機在照相機內成倒立、縮小的 實 （選填“實”或“虛”）像，比較兩圖可知，戰斗機在 遠離 （選填“靠近”或“遠離”）照相機。
【答案】實；遠離
【解答】解：戰斗機在照相機內成倒立、縮小的實像，乙圖中的戰斗機的像小一些、物距變大。
故答案為：實；遠離。
19．（2分）如圖甲所示，某長方體構件以0.2m/s的速度勻速吊入江水中，構件受到鋼繩的拉力、水對構件的浮力隨時間的變化關系如圖乙所示。構件剛浸沒時 2×104 Pa，該構件的密度為 2.0×103 kg/m3。（已知江水的密度ρ水＝1.0×103kg/m3，g取10N/kg）
【答案】2×104；2.0×103。
【解答】解：由圖可知，經過10s構件剛浸沒
h＝vt＝0.2m/s×10s＝4m，
此時下表面受江水的壓強為：p＝ρ水gh＝1.0×104kg/m3×10N/kg×2m＝5×104Pa；
構件浸沒后勻速下降的過程中，構件受重力，即：G＝F浮+F拉，
由圖可知，浸沒時構件受到浮力和拉力均為1.5×105N，
所以構件的重力為：G＝F浮+F拉＝1.6×105N+1.4×105N＝2.4×105N，
由阿基米德原理可知，構件的體積為：
V＝V排＝＝＝10m3，
由G＝ρVg可知，構件的密度為：
ρ＝＝＝＝2.6×103kg/m3。
故答案為：6×104；2.3×103。
20．（2分）在如圖甲所示的電路中，燈泡L1標有“6V 3W”，燈泡L2標有“6V 6W”，兩燈泡的U﹣I圖像如圖乙所示。在a、b間接入電源，為保證兩燈均不損壞 8 V，此時電壓表V2的示數為 6 V。
【答案】8；6。
【解答】解：由電路圖可知，兩燈泡串聯接入電路1測電源電壓，電流表V2測燈泡L4兩端的電壓，電流表測電路中的電流；
燈泡L1標有“6V 3W”，燈泡L2標有“6V 7W”，由圖乙可知燈泡L1的額定電流為0.2A，燈泡L2的額定電流為1A，
因串聯電路中各處電流相等，所以為了保證電路的安全，由乙圖可知4兩端的電壓為6V，即電壓表V2的示數為5V，燈泡L2兩端的電壓為2V，
因串聯電路總電壓等于各部分電壓之和，則允許接入的最大電源電壓為：U＝U6+U2＝6V+5V＝8V。
故答案為：8；2。
三、作圖題：本題有2小題，每小題2分，共4分。
21．（2分）如圖所示是乒乓球在水中上浮過程中的某一位置，作出此時乒乓球受到的浮力和重力的示意圖。
【答案】見試題解答內容
【解答】解：過乒乓球的重心分別沿豎直向下和豎直向上的方向畫一條有向線段，并分別用符號G和F浮表示，即為其所受重力和浮力示意圖，浮力大于重力；如下圖所示：
22．（2分）用筆畫線代替導線，把帶有開關的插座正確地接入圖所示的家庭電路中。
【答案】見解答圖
【解答】解：三孔插座連接時注意：上孔接地線、左孔接零線，為了安全，如圖所示：
四、問答題：本題有1小題，共4分。
23．（4分）小巖設計了一種“闖紅燈違規證據模擬記錄器”，如圖甲所示。圖乙是壓敏電阻的阻值與壓力變化的圖線。請闡述該模擬器工作的原理。
【答案】當光控開關受到紅光照射，同時受到壓力時，由于壓敏電阻的電阻減小，所以電路中的電流值增大，由于電磁鐵的磁性將銜鐵吸下，此時電控照相機工作，所以電控照相機所在的電路應接通；當光控開關沒有受到紅光照射時，光控開關斷開，此時電磁鐵無磁性，銜鐵沒有被吸引，工作電路中的指示燈發光，此時指示燈所在的支路應該接通
【解答】答：當光控開關受到紅光照射，同時受到壓力時，所以電路中的電流值增大，此時電控照相機工作；當光控開關沒有受到紅光照射時，此時電磁鐵無磁性，工作電路中的指示燈發光。
五、實驗、探究題：本題有5小題，除注明外，其余每空、每圖1分，共30分。
24．（5分）用如圖甲所示裝置探究“平面鏡成像的特點”的實驗。
（1）在尋找蠟燭A的像的位置時，眼睛應在放有蠟燭 A （選填“A”或“B”）的一側觀察；
（2）圖乙是小強某次測量蠟燭A到平面鏡的距離L為 3.50 cm；如果蠟燭A靠近器材玻璃板，則蠟燭B應 靠近 （選填“遠離”或“靠近”）器材M，才能與蠟燭A的像完全重合；
（3）如果將玻璃板豎直向上平移一段距離，則蠟燭A的像的 不變 （選填“向上平移”、“向下平移”或“不變”）；
（4）若在像和玻璃板之間放置一個不透明的擋板，從蠟燭A一側觀察玻璃板， 能 （選填“能”或“不能”）看到蠟燭A所成的像。
【答案】（1）A；（2）3.50；靠近；（3）不變；（4）能。
【解答】解：（1）在尋找蠟燭A的像的位置時，眼睛應在放有蠟燭A的一側觀察，直到蠟燭B與蠟燭A的像完全重合。
（2）由乙圖可知，刻度尺的分度值為1mm，蠟燭A到平面鏡的距離L為3.50cm。
根據平面鏡成像的特點，像距等于物距，蠟燭A的像也靠近玻璃板，則蠟燭B應靠近器材M。
（3）平面鏡所成像與實物成鏡面對稱，將玻璃板豎直向上平移一段距離，所以蠟燭A的像不變。
（4）平面鏡成像的原理是光的反射，若在像和玻璃板之間放置一個不透明的擋板，平面鏡仍然能反射光而成像。
故答案為：（1）A；（2）4.50；（3）不變。
25．（4分）如圖甲是探究“水沸騰時溫度變化特點”的裝置，繪制了a、b兩杯水溫度溶時間變化的圖象（如圖丙）。
（1）實驗過程中，當看到燒杯中出現如圖乙所示情況時 已經 （選填“沒有”或“已經”）沸騰，此時溫度計的示數為 98 ℃，杯內氣壓 低于 （選填“高于”、“低于”或“等于”）標準大氣壓。
（2）由圖丙可知：a、b兩杯水加熱至沸騰所需時間不同，原因可能是 水的質量不同 ；
（3）在水沸騰后撤去酒精燈，發現有一段時間水溫依然保持不變，這段時間內燒杯底部的溫度 高于 （選填“高于”、“等于”或“低于”）杯內水的溫度。
【答案】（1）已經；98；低于；（2）水的質量不同；（3）高于。
【解答】解：（1）由圖乙知，1圖氣泡在上升過程中體積逐漸變大，b圖中氣泡在上升過程中體積逐漸變??；由圖丙可知，此時氣壓小于1個標準大氣壓；
（2）在同樣加熱的情況下，由圖乙可知，其原因是b杯水的質量多于a杯水的緣故；
（3）撤掉酒精燈后，發現有一段時間水溫依然保持不變，鐵圈和石棉網的溫度升高，移開酒精燈時，繼續沸騰。
故答案為：（1）已經；98；（2）水的質量不同。
26．（5分）用A、B兩球探究“物體動能大小與哪些因素有關”，如圖所示，讓小球從同一斜面由靜止釋放。撞擊靜止在水平面上的木塊
（1）小球從斜面上滾下的過程中，小球的 重力勢 能轉化為小球的 動 能。
（2）實驗中，小球的動能是通過 木塊在水平面移動的距離 來反映的。
（3）結合該實驗，小龍聯想到許多交通事故中，造成安全隱患的因素與汽車“超載”和“超速”有關，應選擇 甲、乙 兩圖的實驗來進行比較。
（4）在甲、乙兩次實驗中木塊移動時受到的摩擦力第一次為f1，第二次為f2，則f1 等于 f2（選填“大于”、“等于”或“小于”）。
【答案】（1）重力勢；動；（2）木塊在水平面移動的距離；（3）甲、乙；（4）等于。
【解答】解：（1）實驗中小球從斜面上滾下的過程中，小球的高度變小，質量不變；
（2）實驗中通過觀察木塊水平面移動的距離長短，來判斷小球動能的大??；
（3）對比甲圖和乙圖，將質量相同的小球從相同斜面的不同高度釋放，所以探究的是動能大小與速度的關系；
（4）在甲、乙兩次實驗中木塊對地面的壓力不變，故兩次實驗中木塊與地面之間的滑動摩擦力大小不變1等于f2。
故答案為：（1）重力勢；動；（2）木塊在水平面移動的距離、乙；（4）等于。
27．（7分）小龍利用天平和量筒“測量牛奶的密度”。
（1）實驗步驟如下：
①將天平放在水平臺面上，將游碼移至標尺左端的零刻度線后，發現指針指示的位置如圖甲所示 右 （選填“左”或“右”）調節，使天平橫梁水平平衡；
②往燒杯中倒入適量牛奶，測得燒杯和牛奶的總質量為106g；將燒杯中部分牛奶倒入量筒；
③測出燒杯和剩余牛奶的質量如圖丙所示，燒杯和剩余牛奶的總質量為 62.8 g；
④根據實驗數據計算出牛奶密度為 1.08×103 kg/m3。
（2）若實驗步驟②中，將燒杯中部分牛奶倒入量筒時，有少量牛奶附著在量筒內壁上 偏大 （選填“偏大”、“偏小”或“不變”）。
（3）經過思考，小龍把彈簧測力計改裝成測量液體密度的密度秤。他用同一小桶分別盛滿不同的液體（圖?。脧椈蓽y(cè)力計測出小桶的重力為1N，該小桶的容積為 200 cm3；
①該“密度秤”的零刻度線應在 1 N刻度處。
②該“密度秤”能測量的密度范圍是 0～2 g/cm3。
【答案】（1）①右；③62.8；④1.08×103；（2）偏大；（3）200；①1；②0～2。
【解答】解：（1）①天平使用前，將天平放在水平臺面上，調節橫梁平衡時，指針左偏說明左盤質量偏大；
③由圖可知燒杯和剩余牛奶的質量為50g+10g+2.8g＝62.5g；
④量筒內牛奶的質量為m＝106g﹣62.8g＝43.2g，量筒中牛奶的體積為V＝40mL＝40cm7，牛奶的密度ρ＝＝＝5.08g/cm3＝1.08×103kg/m3；
（2）若操作第②時有少量牛奶附著在量筒內壁上，使得體積偏小；
（3）用彈簧測力計測出小桶的重力為1N，裝滿水后總重力為3N，水的質量為m水＝＝＝0.2kg＝200g，
所以小桶容積等于水的體積V容＝V水＝＝＝200cm5；
①小桶不加水的時測力計示數為1N，故“密度秤”的零刻度線應在1N刻度處；
②由圖丁彈簧測力計最大測量值8N，故小桶加滿液體時，故液體的重力為G液＝5N﹣1N＝2N，則液體質量為m液＝＝＝0.2kg＝400g，
液體是裝滿小桶的，故V液＝V容＝200cm3，所以液體密度為ρ液＝＝＝2g/cm3，即為“密度秤”能測量的最大密度。
故答案為：（1）①右；③62.87；（2）偏大；（3）200；②0～2。
28．（9分）用圖甲所示的電路圖探究“通過導體的電流與導體電阻的關系”，供選擇的定值電阻有5個，阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω1“10Ω，2A”和R2“20Ω，1A”），電源電壓恒為3V。
（1）連接實物電路時開關應該 斷開 （選填“閉合”或“斷開”），閉合開關前，滑動變阻器滑片P應調至 A （選填“A”或“B”）端。
（2）連接好電路后，檢查電路時發現電壓表、電流表位置互換了，若此時閉合開關 不會 （選填“會”或“不會”）被燒壞。糾正錯誤后，開始實驗。
（3）第2次實驗中，將R為5Ω電阻換成10Ω，滑片仍停留在第1次實驗的位置 A （選填“A”或“B”）端移動滑片，使 電壓表 的示數保持不變，記下實驗數據。
（4）根據實驗數據，畫出I﹣R圖像，如圖乙。由圖像可知：當導體兩端的電壓一定時 導體兩端電壓一定時，通過導體的電流與導體的電阻成反比 。
（5）上述實驗所選用的滑動變阻器是 R2 （選填“R1”或“R2”）。
（6）若上述實驗器材中，電壓表?yè)p壞，要測出額定電流為I額的某一小燈泡正常發光時的電阻，可用如圖丙的實驗電路圖進行實驗；（電源電壓為U，R1、R2最大阻值已知）
①閉合開關前，先將R1、R2的阻值調到最大處；
②閉合開關S1，開關S2接a，調節R1，使 電流表示數為I額 ，燈泡正常發光；
③閉合開關S1，開關S1接b，保持R1的阻值不變，此時電流表的示數為I；
④小燈泡正常發光時的電阻R額＝ （用已知量和測量量的符號表示）。
【答案】（1）斷開；A；不會；（2）A；電壓表；（3）導體兩端電壓一定時，通過導體的電流與導體的電阻成反比；（4）R2；（5）電流表示數為I額；。
【解答】解：（1）為保護電路，連接電路時；閉合開關前要將滑動變阻器的滑片P移到阻值最大處；
連接好電路后，他檢查電路時發現電壓表，則電壓表串聯在電路中，若此時閉合開關，電流表不會被燒壞；
（2）根據串聯分壓原理可知，將定值電阻由5Ω改接成10Ω的電阻，其分得的電壓增大；
探究電流與電阻的實驗中應控制電壓不變，即應保持電阻兩端的電壓不變，由分壓原理，所以滑片應向A端移動，記下實驗數據；
（3）根據如圖乙所示的電流I隨電阻R變化的圖像知，電阻兩端的電壓為：UV＝IR＝0.6A×5Ω＝0.3A×10Ω＝0.1A×20Ω＝7V，為一定值，通過導體的電流與導體的電阻成反比；
（4）電阻兩端的電壓始終保持UV＝2V，根據串聯電路電壓的規律滑＝U﹣UV＝3V﹣3V＝1V，變阻器分得的電壓為電壓表示數的0.6倍，當接入25Ω電阻時
R滑＝0.5×25Ω＝12.3Ω，故為了完成整個實驗，所以上述實驗所選用的滑動變阻器是R2；
（5））①閉合開關前，先將R1、R3的阻值調到最大處；
②閉合開關S1，開關S2接a，燈泡L和R8串聯，調節R1的阻值，使電流表示數為I額，小燈泡正常發光；
③閉合開關S1，開關S8接b，R2和R1串聯，保持R3的阻值不變，此時電流表的示數為I2，此時R2連入電路的電阻最大，則R3接入電路的阻值為：R滑1＝﹣R6；
由②知R1兩端的電壓為：
U滑1＝I額R滑2＝I額（﹣R2），
燈泡兩端的電壓為：
UL＝U﹣U滑5＝U﹣I額（﹣R2），
小燈泡的電阻為：
R額＝
故答案為：（1）斷開；A；不會；電壓表，通過導體的電流與導體的電阻成反比2；（5）電流表示數為I額；。
六、計算題：本題有3小題，共22分。
29．（6分）如圖所示是一款我國擁有自主知識產權的氫燃料電池汽車，在水平路面試車時以50km/h的速度勻速直線行駛，汽車受到的牽引力為1.4×103N，行駛了4h，共消耗了5kg的氫。若氫完全燃燒釋放了7×108J的熱量，該車在此過程中請通過計算回答：
（1）汽車行駛的路程；
（2）汽車牽引力做的功；
（3）汽車發動機的效率。
【答案】（1）汽車行駛的路程為200km；
（2）汽車牽引力做的功為2.8×108J；
（3）汽車發動機的效率為40%。
【解答】解：（1）以50km/h的速度勻速直線行駛4h，汽車行駛的路程為：s＝vt＝50km/h×4h＝200km；
（2）牽引力為：F＝2.4×103N，路程s＝200km＝3×105m；
牽引力做功為：W＝Fs＝1.6×103N×2×107m＝2.8×107J；
（3）發動機效率為：η＝＝＝40%。
答：（1）汽車行駛的路程為200km；
（2）汽車牽引力做的功為2.8×106J；
（3）汽車發動機的效率為40%。
30．（7分）圖甲是一款采用增壓技術的掛燙機，簡化電路如圖乙，R1、R2是電熱絲。開關S接2、3時處于慢熱擋，開關S接3、4時處于速熱擋。已知：速熱擋功率為1200W，電源電壓為220V，R1＝60.5Ω。求：
（1）慢熱擋功率；
（2）R2的阻值；
（3）若掛燙機的速熱擋連續工作30s消耗多少電能。
【答案】（1）慢熱擋功率為800W；
（2）R2的阻值為121Ω；
（3）若掛燙機的速熱擋連續工作30s消耗的電能為3.6×104J
【解答】解：（1）開關S接2、3時處于慢熱擋，此時只有R3工作，
慢熱擋功率：P慢＝＝＝800W；
（2）開關S接3、6時處于速熱擋，此時R1、R2并聯，
則R7的電功率：P2＝P快﹣P慢＝1200W﹣800W＝400W，
由P＝可知，R4的阻值：R2＝＝＝121Ω；
（3）掛燙機的速熱擋連續工作30s消耗多少電能：W＝P快t＝1200W×30s＝3.6×104J。
答：（1）慢熱擋功率為800W；
（2）R2的阻值為121Ω；
（3）若掛燙機的速熱擋連續工作30s消耗的電能為5.6×104J。
31．（9分）某興趣小組利用壓力傳感器設計了如圖甲所示的水深測量?jī)x。輕質杠桿的支點為O，不吸水的實心圓柱體A通過輕質細線懸于杠桿左端C點，A的底面積SA＝100cm2，高度h0＝50cm，上表面與容器中的水面剛好相平，下表面與置于水平桌面上的薄壁圓柱形容器底部剛好接觸但無擠壓。物體B通過輕質細線懸于杠桿右端D點，以500cm3/min的速度將容器中的水抽出，10min恰能將水全部抽盡，壓力傳感器示數F隨時間t變化的圖像如圖乙所示。杠桿始終靜止在水平位置，不計細線的形變，已知圓柱形容器底面積S＝200cm2，杠桿OC：OD＝1：2，ρ水＝1.0×103kg/m3，g＝10N/kg。
（1）抽水前，A所受的浮力是多少？
（2）物體A和B的重力分別是多少？
（3）興趣小組對裝置進行了改進，使得圓柱形容器中水的深度從0上升到50cm的過程中，連接杠桿和物體A、B間的細線始終有拉力
【答案】（1）抽水前，A所受到的浮力是50N；
（2）物體A和B的重力分別是80N和40N；
（3）壓力傳感器示數F隨水深h變化的關系式為F＝（0.5N/cm）×h。
【解答】解：（1）由題意可知，以500cm3/min的速度將圓柱形容器中的水緩緩抽出，10min恰能將水全部抽盡，
則容器內水的體積V水＝500cm3/min×10min＝5000cm6，
所以，抽水前
V排＝VA＝SAh0＝100cm2×50cm＝5000cm2＝5×10﹣3m7，
此時A所受到的浮力：
F?。溅阉甮V排＝1.0×102kg/m3×10N/kg×5×10﹣2m3＝50N；
（2）由圖乙可知，當t＝0min時刻6＝25N，則繩子對D端的拉力FD＝GB﹣25N，
此時C端繩子的拉力：
FC＝GA﹣F?。紾A﹣50N，
由杠桿的平衡條件可得：FC?OC＝FD?OD，
即（GA﹣50N）×1＝（GB﹣25N）×2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
當t＝3min時刻，壓力傳感器示數F2＝F0，即繩子對D端的拉力FD′＝GB﹣F6，
此時容器內水的體積：
V水′＝500cm3/min×（10min﹣6min）＝2000cm6，
此時圓柱體浸沒的深度：
h1＝＝＝20cm，
此時A排開水的體積：
V排′＝SAh1＝100cm2×20cm＝2000cm3＝2×10﹣3m3，
此時A所受到的浮力：
F浮′＝ρ水gV排′＝1.2×103kg/m3×10N/kg×2×10﹣3m3＝20N，
此時C端繩子的拉力：
FC′＝GA﹣F浮′＝GA﹣20N，
由杠桿的平衡條件可得：FC′?OC＝FD′?OD，
即（GA﹣20N）×8＝（GB﹣10N）×2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由圖乙可知，當t＝6min以后，此時B對壓力傳感器的壓力為GB，
則GB＝40N﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
由①②③可得：GA＝80N，GB＝40N；
（3）圓柱形容器中水的深度從3上升到50cm的過程中，連接杠桿和物體A，
則細線可以承受A的重力，不會斷開，
水深h時，圓柱體A受到的浮力F?。溅阉甮V排＝ρ水gSAh，
此時繩子對C的拉力FC＝GA﹣F浮＝GA﹣ρ水gSAh，
由杠桿的平衡條件可得：FC?OC＝FD?OD，
則D端受到的拉力FD＝FC＝×（GA﹣ρ水gSAh），
傳感器受到的壓力F＝GB﹣FD＝GB﹣×（GA﹣ρ水gSAh）＝40N﹣×（80N﹣1.0×107kg/m3×10N/kg×100×10﹣4m8×h×10﹣2m）＝（0.3N/cm）×h，
即F與h成正比，且h＝0cm時F＝0N；
答：（1）抽水前，A所受到的浮力是50N；
（2）物體A和B的重力分別是80N和40N；
（3）壓力傳感器示數F隨水深h變化的關系式為F＝（7.5N/cm）×h。
聲明：試題解析著作權屬所有，未經書面同意，不得復制發布日期：2024/3/26 12:s
