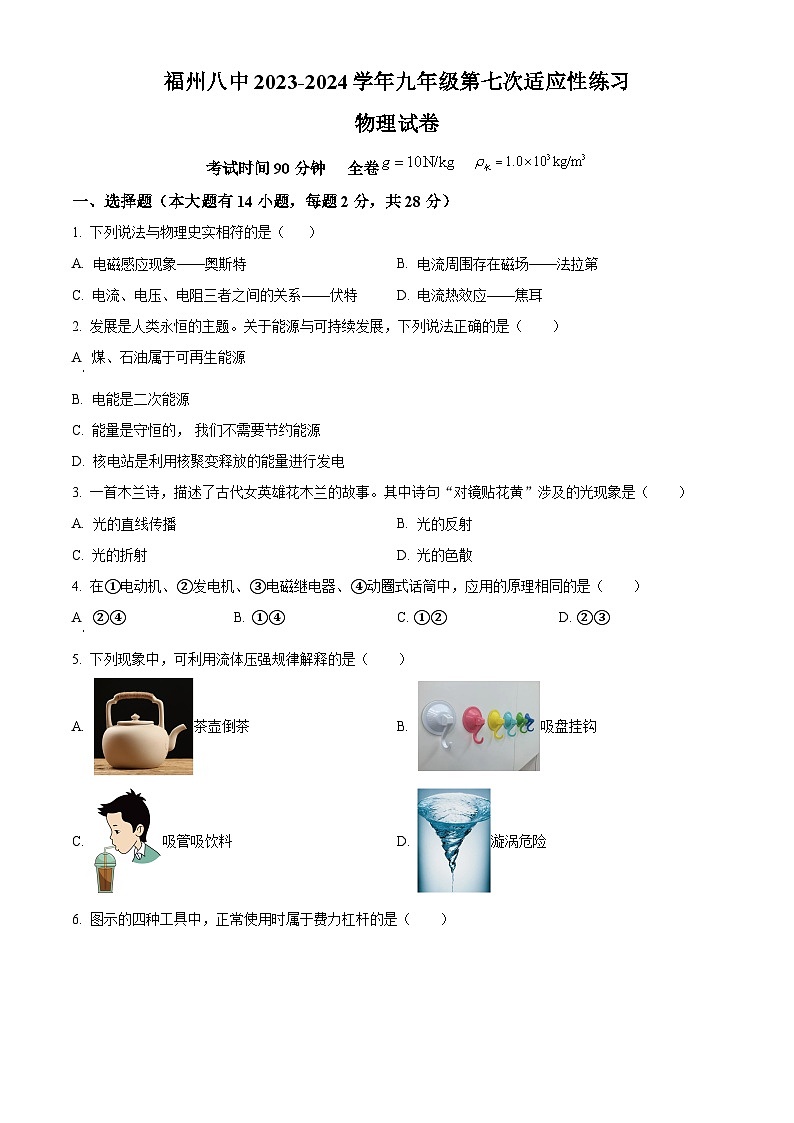

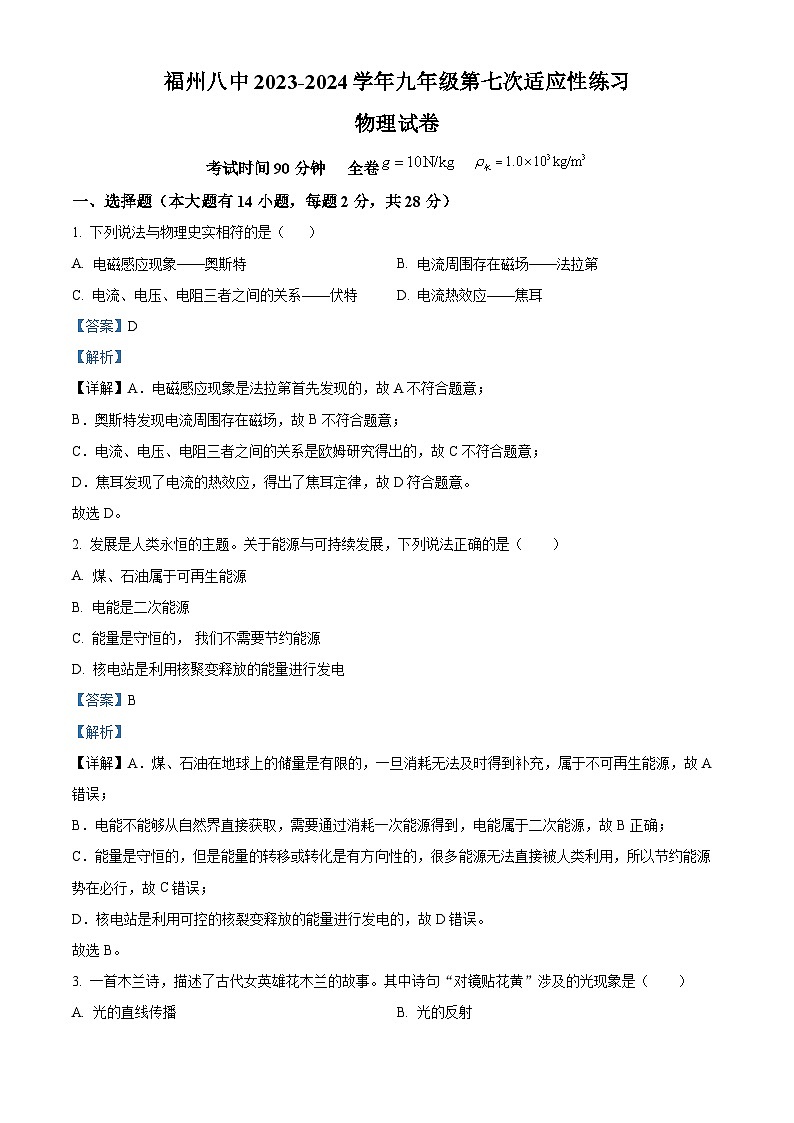

福建省福州八中2023-2024學年九年級下學期期中物理試卷（原卷版+解析版）

這是一份福建省福州八中2023-2024學年九年級下學期期中物理試卷（原卷版+解析版），文件包含福建省福州八中2023-2024學年九年級下學期期中物理試卷原卷版docx、福建省福州八中2023-2024學年九年級下學期期中物理試卷解析版docx等2份試卷配套教學資源，其中試卷共35頁， 歡迎下載使用。
考試時間90分鐘 全卷
一、選擇題（本大題有14小題，每題2分，共28分）
1. 下列說法與物理史實相符的是（ ）
A. 電磁感應現象——奧斯特B. 電流周圍存在磁場——法拉第
C. 電流、電壓、電阻三者之間的關系——伏特D. 電流熱效應——焦耳
【答案】D
【解析】
【詳解】A．電磁感應現象是法拉第首先發現的，故A不符合題意；
B．奧斯特發現電流周圍存在磁場，故B不符合題意；
C．電流、電壓、電阻三者之間的關系是歐姆研究得出的，故C不符合題意；
D．焦耳發現了電流的熱效應，得出了焦耳定律，故D符合題意。
故選D。
2. 發展是人類永恒的主題。關于能源與可持續發展，下列說法正確的是（ ）
A. 煤、石油屬于可再生能源
B. 電能是二次能源
C. 能量是守恒的， 我們不需要節約能源
D. 核電站是利用核聚變釋放的能量進行發電
【答案】B
【解析】
【詳解】A．煤、石油在地球上的儲量是有限的，一旦消耗無法及時得到補充，屬于不可再生能源，故A錯誤；
B．電能不能夠從自然界直接獲取，需要通過消耗一次能源得到，電能屬于二次能源，故B正確；
C．能量是守恒的，但是能量的轉移或轉化是有方向性的，很多能源無法直接被人類利用，所以節約能源勢在必行，故C錯誤；
D．核電站是利用可控的核裂變釋放的能量進行發電的，故D錯誤。
故選B。
3. 一首木蘭詩，描述了古代女英雄花木蘭的故事。其中詩句“對鏡貼花黃”涉及的光現象是（ ）
A. 光的直線傳播B. 光的反射
C. 光的折射D. 光的色散
【答案】B
【解析】
【詳解】“對鏡貼花黃”，是花木蘭在照鏡子，屬于平面鏡成像，是光的反射現象。故B符合題意，ACD不符合題意。
故選B。
4. 在①電動機、②發電機、③電磁繼電器、④動圈式話筒中，應用的原理相同的是（ ）
A. ②④B. ①④C. ①②D. ②③
【答案】A
【解析】
【詳解】①電動機是利用通電導體在磁場中受力而運動的現象制成的；
②發電機原理是一部分導體做切割磁感線運動，是根據電磁感應原理制成的；
③電磁繼電器是利用電流的磁效應制成的；
④動圈式話筒是根據電磁感應原理制成的；
故應用的原理相同的是②④，故A符合題意；BCD不符合題意。
故選A。
5. 下列現象中，可利用流體壓強規律解釋的是（ ）
A. 茶壺倒茶B. 吸盤掛鉤
C. 吸管吸飲料D. 漩渦危險
【答案】D
【解析】
【詳解】A．茶壺倒茶，利用連通器，故A不符合題意；
BC．吸盤掛鉤、吸管吸飲料，利用的是大氣壓工作的，故BC不符合題意；
D．漩渦危險是因?yàn)榱魉僭酱蟮牡胤剑瑝簭?qiáng)越小，故D符合題意。
故選D。

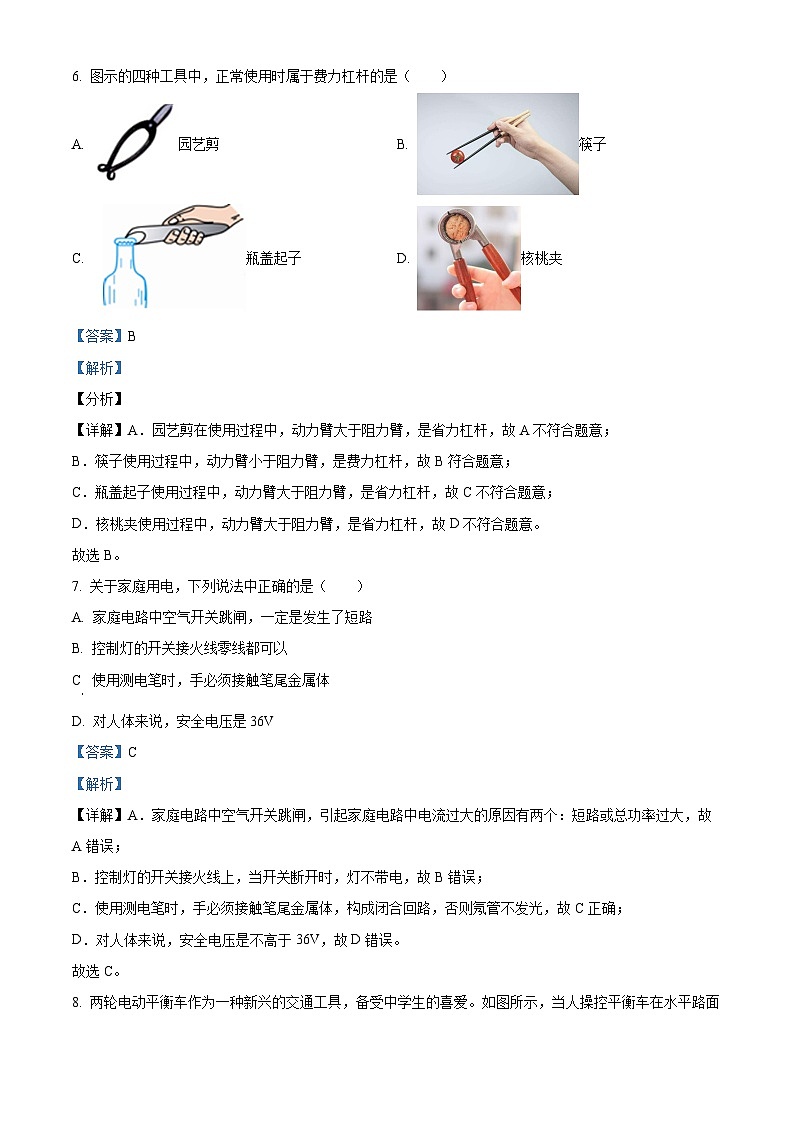

6. 圖示的四種工具中，正常使用時屬于費力杠桿的是（ ）
A. 園藝剪B. 筷子
C. 瓶蓋起子D. 核桃?jiàn)A
【答案】B
【解析】
【分析】
【詳解】A．園藝剪在使用過程中，動力臂大于阻力臂，是省力杠桿，故A不符合題意；
B．筷子使用過程中，動力臂小于阻力臂，是費力杠桿，故B符合題意；
C．瓶蓋起子使用過程中，動力臂大于阻力臂，是省力杠桿，故C不符合題意；
D．核桃?jiàn)A使用過程中，動力臂大于阻力臂，是省力杠桿，故D不符合題意。
故選B。
7. 關于家庭用電，下列說法中正確的是（ ）
A. 家庭電路中空氣開關跳閘，一定是發生了短路
B. 控制燈的開關接火線零線都可以
C 使用測電筆時，手必須接觸筆尾金屬體
D. 對人體來說，安全電壓是36V
【答案】C
【解析】
【詳解】A．家庭電路中空氣開關跳閘，引起家庭電路中電流過大的原因有兩個：短路或總功率過大，故A錯誤；
B．控制燈的開關接火線上，當開關斷開時，燈不帶電，故B錯誤；
C．使用測電筆時，手必須接觸筆尾金屬體，構成閉合回路，否則氖管不發光，故C正確；
D．對人體來說，安全電壓是不高于36V，故D錯誤。
故選C。
8. 兩輪電動平衡車作為一種新興的交通工具，備受中學生的喜愛。如圖所示，當人操控平衡車在水平路面上做勻速直線運動時，下列說法正確的是（ ）
A. 關閉電機后，平衡車仍繼續前進是由于其受到慣性作用
B. 若平衡車在運動過程中所受的力全部消失，平衡車會慢慢停下來
C. 平衡車對地面的壓力與地面對它的支持力是相互作用力
D. 平衡車受到的重力與地面對它的支持力是一對平衡力
【答案】C
【解析】
【詳解】A．慣性不是一種作用，而是一切物體的固有屬性，不能說物體受到慣性的作用，故A錯誤；
B．根據牛頓第一定律，若平衡車在運動過程中所受的力全部消失，平衡車會做勻速直線運動，故B錯誤；
C．平衡車對地面的壓力與地面對它的支持力，大小相等，方向相反，作用在兩個不同的物體上，作用在同一條直線上，是一對相互作用力，故C正確；
D．平衡車受到的重力小于地面對它的支持力，這兩個力大小不相等，不是一對平衡力，故D錯誤。
故選C。
9. 有一塊手機用的電池，上面標明電壓為 3.7V，容量為 4000 mA·h，它充滿電后大約儲存的電能為（ ）
A. 5.3×104JB. 5.3×107J
C. 14.8JD. 14.8kW·h
【答案】A
【解析】
【詳解】根據電功的計算公式W=UIt可得電池充滿電后大約儲存的電能為
故A符合題意，BCD不符合題意。
故選A。

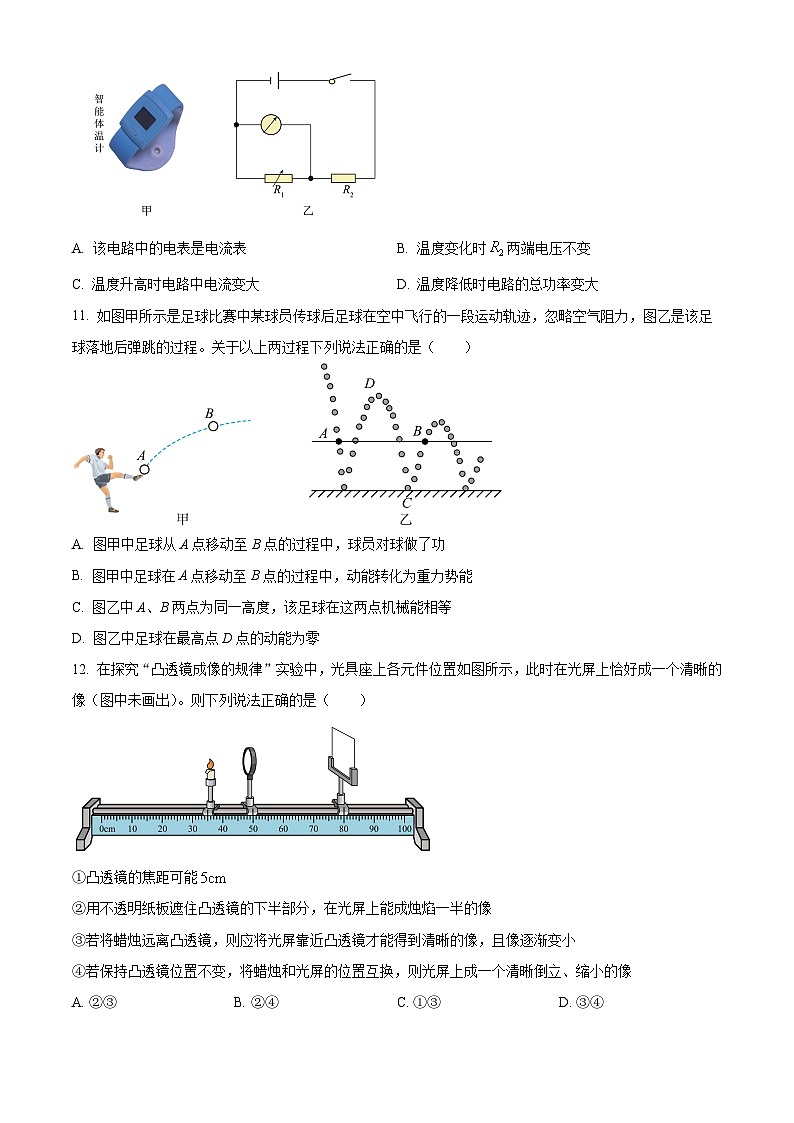

10. 小林受穿戴式“智能體溫計”（如圖甲所示）的啟發，設計了一個如圖乙所示的體溫計電路圖，用電表示數大小反映溫度高低，熱敏電阻的阻值隨溫度的升高而增大，定值電阻起保護電路的作用。下列分析正確的是（ ）
A. 該電路中的電表是電流表B. 溫度變化時兩端電壓不變
C. 溫度升高時電路中電流變大D. 溫度降低時電路的總功率變大
【答案】D
【解析】
【詳解】A．由圖可知，該電路為串聯電路，由于電表并聯在熱敏電阻R1的兩端，因此該電表為電壓表，故A錯誤；
BC．當熱敏電阻的溫度升高時，熱敏電阻的阻值變大，電路的總電阻變大，根據歐姆定律可知，電路中的電流變小，根據U=IR可知，定值電阻R2 兩端的電壓變小，根據串聯電路的電壓規律可知，熱敏電阻兩端的電壓變大，即電壓表示數變大，故BC錯誤；
D．溫度降低時，熱敏電阻的阻值變小，串聯電路的總電阻變小，電路中的電流變大，電源電壓不變，根據P=UI可知，電路消耗的總功率變大，故D正確。
故選D。
11. 如圖甲所示是足球比賽中某球員傳球后足球在空中飛行的一段運動軌跡，忽略空氣阻力，圖乙是該足球落地后彈跳的過程。關于以上兩過程下列說法正確的是（ ）

A. 圖甲中足球從A點移動至B點的過程中，球員對球做了功
B. 圖甲中足球在A點移動至B點的過程中，動能轉化為重力勢能
C. 圖乙中A、B兩點為同一高度，該足球在這兩點機械能相等
D. 圖乙中足球在最高點D點的動能為零
【答案】B
【解析】
【詳解】A．圖甲中足球從A點移動至B點的過程中，球員沒有對球施加力，所以對球不做功，故A錯誤；
B．圖甲中足球在A點的高度小于B點的高度，足球的質量不變，所以圖1中足球在A點的重力勢能小于B點的重力勢能，從A點到B點的過程中，速度減小，將動能轉化為重力勢能，故B正確；
C．由圖乙可知，足球跳起的高度逐漸變小，這說明足球的機械能是逐漸變小的，該足球在A、B兩點的高度相等，重力勢能相等，但速度不同，動能不一樣，因此足球在A、B兩點的機械能不相等，故C錯誤；
D．圖乙中足球在從D點向后的過程中繼續水平方向運動，說明D水平方向的速度不為0，故最高點D點的動能不為零，故D錯誤。
故選B。
12. 在探究“凸透鏡成像的規律”實驗中，光具座上各元件位置如圖所示，此時在光屏上恰好成一個清晰的像（圖中未畫出）。則下列說法正確的是（ ）

①凸透鏡的焦距可能
②用不透明紙板遮住凸透鏡的下半部分，在光屏上能成燭焰一半的像
③若將蠟燭遠離凸透鏡，則應將光屏靠近凸透鏡才能得到清晰的像，且像逐漸變小
④若保持凸透鏡位置不變，將蠟燭和光屏的位置互換，則光屏上成一個清晰倒立、縮小的像
A. ②③B. ②④C. ①③D. ③④
【答案】D
【解析】
【詳解】①根據題意知道，蠟燭距離凸透鏡為
50.0cm-35.0cm=15.0cm
在透鏡的另一側，像到透鏡的距離
80.0cm-50.0cm=30.0cm
處光屏上得到一個清晰的像，像距大于物距，成倒立放大的實像，此時
2f＞u=15.0cm＞f
v=30.0cm＞2f
則
15.0cm＞f＞7.50cm
故①錯誤；
②用不透明的紙板遮住凸透鏡的下半部分，會遮住一部分穿過凸透鏡的光線，光屏上的像會變暗，但仍能成完整的像，故②錯誤；
③凸透鏡成實像時的動態變化規律是：物遠像近像變小，則若將蠟燭遠離凸透鏡，則應將光屏靠近凸透鏡才能得到清晰的像，且像逐漸變小，故③正確；
④若保持凸透鏡位置不變，將蠟燭和光屏的位置互換，此時
u＞2f，2f＞v＞f
根據光的可逆性，可知此時光屏上成倒立縮小的實像，故④正確。
故D正確，ABC錯誤。
故選D。
13. 物體在水平地面上做直線運動，當物體運動的路程和時間圖像如圖甲時，受到的水平推力為F1；當物體運動的速度和時間圖像如圖乙時，受到的水平推力為F2．兩次推力的功率分別為P1、P2．則下列關系正確的是
A. F1=F2 P1>P2B. F1=F2 P1F2 P1>P2D. F1P2
【答案】B
【解析】
【詳解】由圖象甲可知，物體做勻速直線運動，速度大小為v甲== =2m/s；由v-t圖象乙可知，物體的速度保持不變，即物體做勻速直線運動，速度大小為v乙=4m/s；因?yàn)閮纱味际莿蛩僦本€運動，推力和摩擦力是平衡力，根據二力平衡條件可知，推力都等于摩擦力，壓力和接觸面的粗糙程度不變，摩擦力不變，受到的水平推力為F1=F2．
已知v甲＜v乙，由P==Fv可得，兩次推力的功率P1＜P2．
14. 如圖所示，電源電壓保持不變，閉合開關S，滑動變阻器R2的滑片P，由最右端移到最左端，得到兩電表示數的U-I圖像。有關說法正確的是（ ）
A. 電源電壓為4VB. R1的阻值30Ω
C. 滑動變阻器R2的最大阻值20ΩD. 電路總功率最大值1.2W
【答案】C
【解析】
【詳解】閉合開關，R1、R2串聯，電流表測電路電流，電壓表測R2兩端電壓。
ABC．當滑動變阻器R2的滑片P在最右端時，此時滑動變阻器接入電路的電阻是最大的，為R2max，由U-I圖像可知，電路的電流為I1=0.2A，變阻器的兩端電壓為U1=4V，由歐姆定律可知，滑動變阻器R2的最大阻值為
電源電壓為
①
當滑動變阻器R2的滑片P在最左端時，此時滑動變阻器接入電路的電阻為0，此時電路為R1的簡單電路，電路電流為I2=0.6A，根據歐姆定律，電源電壓為
②
聯立①②解得，R1=10Ω。將電源電壓代入②式，解得，U電源=6V。故C正確，AB錯誤；
D．由可知，當電路的總電阻最小，即電路只有R1的簡單電路時，電路總功率最大，即為
故D錯誤。
故選C。
二、填空題（本大題有6小題，每空1分，共12分）
15. 如圖是世界各地華人燃爆竹、放焰火、玩龍燈、舞獅子、敲鑼打鼓慶新春的場景。爆竹聲是由于空氣的______產生的；越用力敲鼓，鼓聲越大，是因?yàn)開_____越大，響度越大。
【答案】 ①. 振動 ②. 振幅
【解析】
【詳解】[1]聲音是由物體的振動產生的，爆竹聲是由空氣的振動產生的。
[2]鼓聲是由于鼓面被敲擊振動發出的，越用力敲鼓，鼓聲越大，也就是鼓面的振幅越大，響度越大。
16. 炎炎夏季，縣城氣溫往往比鄉下要高2~3℃，這就是熱島效應，主要利用水的 ________較大來調節氣溫；在寒冷的冬天，人們雙手搓幾下就感到暖和_______（選填“做功”或“熱傳遞”）的方式使手的內能增加。
【答案】 ①. 比熱容 ②. 做功
【解析】
【詳解】[1][2]水的比熱容較大，相同質量的水和其它物質比較，降低相同的溫度，水放出的熱量多，所以用熱水袋取暖用熱水袋暖手，熱量可以從高溫的熱水袋轉移給低溫的手，使手的內能增大，溫度升高。改變物體內能有兩種方式：做功和熱傳遞；在天氣異常寒冷時，我們總喜歡雙手搓幾下，是摩擦生熱，屬于做功增大物體內能。
17. 如圖所示是小明同學自制的簡易電磁鎖原理圖。閉合開關S，滑片P向左移動，使靜止在水平桌面的條形磁體滑動，打開門鎖。通電后電磁鐵的a端為_(kāi)_______極，滑片向左移動的過程中電磁鐵的磁性________。

【答案】 ①. N##北 ②. 增強
【解析】
【詳解】[1][2]由圖可知，閉合開關S，滑片P向左移動，使靜止在水平桌面的條形磁體滑動，打開門鎖，說明電磁鐵的b端與條形磁體的N極相互吸引；因此，電磁鐵的b端為S極，a端為N極；滑動變阻器的滑片P向左端移動，變阻器連入電路的電阻變小，電路的總電阻變小，由歐姆定律可知電路中的電流變大，故電磁鐵的磁性增強。
18. 如圖所示，小致用如圖滑輪組提升重為360N的貨物，所用拉力為225N，貨物被勻速提升10m，（忽略繩重和摩擦）小致做的功是_________J，這個滑輪組的機械效率是________。
【答案】 ①. 4500 ②. 80%
【解析】
【詳解】[1][2]根據題意可知，物重G1=360N，拉力為225N，貨物被勻速提升h=10m，承擔物重繩子的有效股數n=2，繩子移動的距離為
則小致做的功為
W總=Fs=225N×20m=4500J
由題意可知，有用功為
W有用=Gh=360N×10m=3600J
這個滑輪組的機械效率為
19. 在長為20cm均勻細木棱的一端纏繞一些細銅絲，制成兩個完全相同的簡易密度計?，F(xiàn)將它們分別放入盛有不同液體的兩個燒杯中，如圖所示為它們豎直靜止在液體中的情況，兩個簡易密度計所受的浮力分別為F甲和F乙；密度計在甲液體中露出液面的長度為10cm，在乙液體中露出液面的長度為13cm，若乙液體為水時，甲液體的密度ρ甲=__________kg/m3。
【答案】0.7×103
【解析】
【詳解】由圖可知，簡易密度計在甲、乙兩種液體中都處于漂浮狀態，此時F浮=G，因同一支密度計的重力不變，所以密度計在兩種液體中所受的浮力相等，即F甲=F乙。設密度計的底面積為S，若乙液體是水，則在水中時
F乙=ρ水V排水g=ρ水gSh水
在甲液體中
F甲=ρ甲V排甲g=ρ甲gSh甲
由于F甲=F乙，則
ρ水gSh水=ρ甲gSh甲
所以，解得
20. 燈泡L與定值電阻R組成的電路如圖甲所示，L和R的I-U圖像分別如圖乙所示，閉合開關S，燈L正常發光，此時小燈泡的功率為3W，則電源電壓為_(kāi)_________V；若將該小燈泡與某個滑動變阻器串聯在8V的電源兩端，調節滑片，使滑動變阻器的功率為燈泡功率3倍時，燈泡的功率為P1；繼續調節滑片，當燈泡功率為滑動變阻器功率3倍時，燈泡的功率為P2，則P2:P2= __________。
【答案】 ①. 6 ②. 1:5
【解析】
【詳解】[1]由于燈泡的電阻會隨溫度的變化而變化，所以圖乙中上方的曲線可以表示燈泡L的電流和電壓關系，另一條平直的圖線可以表示定值電阻R的電流和電壓關系。小燈泡的功率為3W，由圖乙可知，此時通過燈泡的電流為0.5A，其兩端的電壓為6V；由圖乙可知，閉合開關S，燈泡L與定值電阻R并聯，由并聯電路的電壓規律可知，電源電壓和定值電阻R兩端的電壓也為6V。
[2]若將該小燈泡與某個滑動變阻器串聯在8V的電源兩端，調節滑片，使滑動變阻器的功率為燈泡功率3倍，則燈泡L的功率為總功率的；串聯電路中電流處處相等，根據可知，燈泡L兩端的電壓為總電壓的，即為
由圖乙可知，通過燈泡L的電流為0.3A，則燈泡L的功率為
繼續調節滑片，當燈泡功率為滑動變阻器功率3倍時，則燈泡L的功率為總功率的；串聯電路中電流處處相等，根據可知，燈泡L的兩端電壓為總電壓的，即為
由圖乙可知，通過燈泡L的電流為0.5A，則燈泡L的功率為
故
三、作圖題（本大題有兩小題，每題2分共4分）
21. 如圖所示，有兩束光入射到凸透鏡。畫出：光經過凸透鏡之后的徑跡。
【答案】
【解析】
【詳解】凸透鏡中，過光心的光線其傳播方向不變，平行于主光軸的光線經凸透鏡折射后將過焦點，如圖所示：
22. 如圖甲所示，桔槔是我國古代汲水的一種器具，可看作杠桿，圖乙是其簡化示意圖。請?jiān)趫D乙的A點中作出水桶所受重力G的示意圖，并畫出力F1的力臂l1。
【答案】
【解析】
【詳解】物體重力的方向總是豎直向下，因此過水桶的重心A沿豎直向下的方向作出一條有向線段，用G表示，即為水桶所受的重力；由乙圖可知，以O(shè)點為支點，過支點O向動力F1作用線作垂線，即為動力的力臂l1。如圖所示：
四、簡答題（共4分）
23. 國家速滑館內一場速滑賽結束，運動員穿戴的冰刀鞋使賽道冰面產生了凹凸不平的劃痕，如圖所示。為迎接下一場比賽，工作人員通過澆水并噴灑干冰對冰面破損處進行修復。請回答：
（1）為什么鋒利的冰刀會對冰面產生劃痕？
（2）用物態變化的知識說明澆水并噴灑干冰能快速修復冰面的原因。
【答案】見解析
【解析】
【詳解】（1）冰刀與冰面的接觸面積很小，壓力一定時，對冰面產生的壓強很大，很容易在冰面留下劃痕。
（2）干冰升華吸熱，將冰面破損處水的溫度迅速降至水的凝固點以下，水能快速凝固。
五、實驗探究題：本題共5小題，共30分
24. 用如圖所示的器材探究“滑動摩擦力大小與哪些因素有關”，物塊A、B材料相同，進行了甲、乙、丙、丁四次實驗，彈簧測力計的示數大小關系為。
（1）小組的同學每次都用彈簧測力計沿水平方向拉著物塊A做__________運動；
（2）分析__________兩次實驗可知：在接觸面的粗糙程度相同時，壓力越大，滑動摩擦力越大；
（3）該小組進行了乙、丁兩次實驗，發現測得滑動摩擦力的大小__________；
（4）實驗后，經老師指導，小明將實驗裝置改成如圖裝置，當他向右拉出木板的過程中__________（選填“一定”或“不一定”）要?jiǎng)蛩倮瓌?dòng)，此時A所受的摩擦力方向向__________。
【答案】 ①. 勻速直線 ②. 甲乙 ③. 相等 ④. 不一定 ⑤. 水平向右
【解析】
【詳解】（1）[1]小組的同學每次都用彈簧測力計沿水平方向拉著物塊A做勻速直線運動，使物體A受到的滑動摩擦力等于拉力。
（2）[2]甲乙實驗中，接觸面的粗糙程度相同，乙圖的壓力較大，測力計示數較大，可得在接觸面的粗糙程度相同時，壓力越大，滑動摩擦力越大。
（3）[3]該小組進行了乙、丁兩次實驗，兩實驗的壓力與接觸面的粗糙程度均相同，可得滑動摩擦力的大小相等。
（4）[4]實驗后，經老師指導，小明將實驗裝置改成如圖裝置，不管長木板做什么運動，物塊A始終相對與地面靜止，A受到的滑動摩擦力始終等于拉力，因此當他向右拉出木板的過程中不一定要?jiǎng)蛩倮瓌?dòng)。
[5]此時A相對木板水平向左運動，則所受的摩擦力方向向水平向右。
25. 利用如圖所示的裝置進行探究“平面鏡成像特點”的實驗。實驗步驟如下：

（1）將一塊玻璃板豎直立在鋪有白紙的水平桌面上；
（2）取兩支相同的蠟燭A和蠟燭B，點燃玻璃板前的蠟燭A，并移動玻璃板后的蠟燭B，使它與蠟燭A在玻璃板后所成的像完全重合，并用筆在白紙上標記出蠟燭A和蠟燭B的位置：
（3）多次改變蠟燭A的位置，重復前面的步驟：
（4）用刻度尺分別測量蠟燭A和蠟燭B到玻璃板的距離。在此實驗中：
①選用玻璃板代替平面鏡的目的是為了便于__________；．
②選取兩支相同的蠟燭是為了比較像與物的__________關系；
③實驗中多次改變蠟燭A的位置，重復進行實驗，目的是為了使結論具有__________；
④移去蠟燭B，并于其所在位置上放一光屏，則光屏__________（填“能”或“不能”）承接到蠟燭A的像；
⑤此實驗應在__________（填“較暗”或“較亮”）環境中進行；
⑥當蠟燭A遠離玻璃板時，像的大小__________（選填“變小”、“不變”或“變大”）。
【答案】 ①. 確定像的位置 ②. 大小 ③. 普遍性 ④. 不能 ⑤. 較暗 ⑥. 不變
【解析】
【詳解】（4）[1]實驗中用玻璃板代替平面鏡，物體一側能看到物體的像，同時還能看到代替像的另一個物體，便于確定像的位置。
[2]由于平面鏡所成的像與物大小相等，所以選兩支完全相同的蠟燭是為了比較像與物體的大小關系。
[3]一次實驗不具備代表性，應采取同樣的實驗方案多做幾次，使結論具有普遍性，避免實驗現象的偶然性。
[4]平面鏡成的像是虛像，不是由真實光線會聚形成的，不能被光屏承接，所以移去蠟燭B，在其位置上放一光屏，則光屏不能承接到蠟燭A的像。
[5]蠟燭點燃時比較亮，在較暗的環境中，燭焰和環境的對比度比較大，燭焰的像會更清晰，所以此實驗應在較暗環境中進行。
[6]由平面鏡成像特點可知，像和物大小相同；蠟燭A的大小不變，當蠟燭A遠離玻璃板時，像的大小也不變。
26. 小明學習了比熱容知識后，想比較 A、B兩種未知液體的比熱容大小，進行如下實驗：
（1）用兩個相同的帶有保溫層和顯示溫度的電熱杯，不計與外界發生熱傳遞，如圖所示；
（2）將_________相等的 A、B兩種液體分別倒入兩個電熱杯中，然后將兩種液體均加熱到60°C，這是通過_________方式來增大液體的內能；
（3）將處于室溫的兩個完全相同的銅塊，分別浸沒在兩種液體中，蓋好蓋子。經過一段時間，A 液體溫度降為56°C，B液體溫度降為53°C；
（4）分析可知，銅塊在_________（選填“A”或“B”）液體中吸收的熱量多，_________液體的比熱容較大。
【答案】 ①. 質量 ②. 熱傳遞 ③. A ④. A
【解析】
【詳解】（2）[1][2]比較A、B兩種未知液體的比熱容大小，根據控制變量法可知，需要控制兩液體的質量相等，因此應將質量相等的A、B兩種液體分別倒入兩個電熱杯中加熱，液體吸收熱量，這是通過熱傳遞方式來增大液體的內能。
（4）[3][4]由題意可知，A液體溫度降為56°C，則A液體中銅塊的末溫為56°C；B液體溫度降為53°C，則B液體中銅塊的末溫為53°C；銅塊的初溫相同，根據可知，A液體中銅塊吸收的熱量較多，則A液體放出的熱量多，即
代入數據可得
整理可得，所以A液體的比熱容較大。
27. 用如甲圖所示電路測量小燈泡的電阻，其中電源電壓為3V恒定不變，小燈泡的額定電壓為2.5V，滑動變阻器規格為“”，導線若干（導線電阻忽略不計）。
（1）請用筆畫線代替導線，將電路連接完整（導線不能交叉），要求滑片P向左滑動時，滑動變阻器接入電路的電阻變大________；
（2）小明連好電路，閉合開關，小燈泡就發出耀眼的光。他在操作中的問題是__________；
（3）問題解決后，閉合開關，移動滑動變阻器的滑片P，觀察小燈泡的亮度，多次測量并記錄數據（如下表所示）。當電壓的表示數為2.5V時，小燈泡正常發光，此時電流表示數如圖乙所示__________A，計算此時小燈泡的阻值為_(kāi)_________（精確到）；
（4）對比小燈泡在不同亮度下的電阻，你的發現是__________。實際生活中，在閉合開關的瞬間白熾燈燈絲容易燒壞，是因?yàn)榇藭r(shí)燈絲的電阻__________，實際電功率較大，燈絲容易熔斷；
（5）小亮實驗時發現他的桌上沒有電流表，卻多了一個最大阻值為的滑動變阻器，于是他設計了如圖丙所示電路，也測出了額定電壓為小燈泡正常發光時的電阻，請補全下列步驟：
①閉合開關S，先調節滑動變阻器的滑片到最左端，再調節滑動變阻器R，直到電壓表示數為_(kāi)_________V；
②接著調節滑動變阻器__________（填“”或“R”）的滑片到最右端，讀出此時電壓表的示數為U；
③小燈泡正常發光時電阻的表達式__________。（用、U、和已知量表示）。
【答案】 ①. ②. 開關閉合前，沒有將變阻器的滑片移到阻值最大處 ③. 0.28 ④. 8.9 ⑤. 不同電壓下，燈泡的電阻不變 ⑥. 小 ⑦. U額 ⑧. R0 ⑨.
【解析】
【詳解】（1）[1]實驗中，燈泡與變阻器串聯，電壓表串聯燈泡的電壓，電流表測量電路電流?；琍向左滑動時，滑動變阻器接入電路的電阻變大，則變阻器的B端接入電路中，如圖所示：
（2）[2]小明連好電路，閉合開關，小燈泡就發出耀眼的光說明此時電路中電流較大，電阻較小，說明他開關閉合前，沒有將變阻器的滑片移到阻值最大處。
（3）[3]由圖乙得，電流表的分度值為0.02A，示數為0.28A。
[4]由歐姆定律得，此時小燈泡的阻值為
（4）[5]由表格中數據得，當燈泡電壓、電流變大時，燈泡的電阻變大。
[6]實際生活中，在閉合開關的瞬間白熾燈燈絲容易燒壞，是因?yàn)榇藭r(shí)燈絲的電阻小，由得，實際電功率較大，通電時間相同時，燈絲產生的熱量較多，燈絲容易熔斷。
（5）[7][8][9]①閉合開關S，燈泡、R0、R串聯，先調節滑動變阻器的滑片到最左端，電壓表測量燈泡電壓，再調節滑動變阻器R，直到電壓表示數為U額，此時燈泡正常發光。
②接著調節滑動變阻器滑片到最右端，電壓表測量燈泡與R0最大電阻的電壓，電壓讀出此時電壓表的示數為U。
③由串聯電路電流特點與歐姆定律得，燈泡的額定電流為
由歐姆定律得，小燈泡正常發光時電阻
28. 某實驗小組的同學利用天平和量筒等器材測量一塊玉石的密度。
（1）把天平放在水平桌面上，將游碼調到標尺_(dá)_________處，發現指針偏向分度盤的左側，此時應向右調節__________，使橫梁在水平位置平衡；
（2）將玉石放在天平的左盤中，向右盤中加減砝碼并調節游碼至天平平衡。此時，右盤中的砝碼和游碼的位置如圖甲所示，則玉石的質量是__________g；
（3）向量筒中加入50mL的水，將玉石浸沒在水中，液面的位置如圖乙，則玉石的密度__________kg/m3；
（4）若實驗結束后，發現游碼上粘了一小塊橡皮泥，則所測玉石的密度__________（選填“大于”、“等于”或“小于”）玉石的真實值；
（5）小趙同學認為不用砝碼，使用天平、兩個相同的燒杯、量筒和水（水的密度用ρ水表示）等器材也能測出玉石的密度。實驗步驟如下：
①兩個相同的燒杯分別放在天平的左右兩盤中，向兩燒杯中加入適量的水至天平平衡，如圖丙所示：
②在量筒中加入適量的水，記錄量筒中水的體積V1；
③將拴好細線的玉石緩慢浸沒在左盤燒杯的水中（不接觸燒杯底和壁），用量筒向右盤的燒杯中加水至天平平衡，如圖丁所示，記錄此時量筒中水的體積V2；
④讓玉石緩慢沉至水底，松開細線，繼續用量筒向右盤的燒杯中加水至天平平衡，如圖戊所示，記錄此時量筒中水的體積V3；
⑤玉石密度的表達式為ρ=__________（用V1、V2、V3和ρ水表示）。
【答案】 ①. 零刻度線 ②. 平衡螺母 ③. 32.2 ④. 2.3×103 ⑤. 小于 ⑥.
【解析】
【詳解】（1）[1]在使用天平前，應將天平放在水平臺上或水平桌面上，將游碼移到標尺左端零刻度線處。
[2]指針偏向分度盤的左側，說明橫梁左端下沉，應向右調節平衡螺母，直到橫梁在水平位置平衡。
（2）[3]由圖甲可知，稱量出的玉石的質量
（3）[4]向量筒中加入50mL的水，將玉石浸沒在水中，液面的位置在64mL處，則玉石的體積
則玉石的密度
（4）[5]物體的質量等于砝碼總質量加上游碼對應的刻度值；若實驗結束后，發現游碼上粘了一小塊橡皮泥，則稱量的物體質量會偏小，由可知，所測玉石的密度小于玉石的真實值。
（5）[6]將拴好細線的玉石緩慢浸沒在左盤燒杯的水中（不接觸燒杯底和壁），用量筒向右盤的燒杯中加水直到橫梁在水平位置恢復平衡，加水的體積為（V1－V2），此時天平兩側所稱物質的總質量相等，則總重力大小相等，右側增加的水的重力等于玉石排開水的重力，即
所以玉石的體積
讓玉石緩慢沉入水底，松開細線，用量筒繼續向右盤的燒杯中加水，直到橫梁再次在水平位置恢復平衡，兩次加入水的體積為（V1－V3），此時天平兩側所稱物質的總質量大小仍相等，則天平右盤燒杯中兩次增加的水的總質量等于玉石的質量，玉石的質量
……①
且
……②
由①②可得，玉石的密度
六、計算題（本大題共22分）
29. 一架載有物資的大型運輸飛機在空中飛行，飛機勻速直線飛行100km耗時0.2h，勻速飛行過程中受到的平均阻力是，發動機選用航空煤油作為燃料，某航空煤油的熱值為。求：
（1）飛機勻速飛行時的速度；
（2）飛機勻速飛行100km時發動機牽引力所做的功；
（3）若此過程中飛機完全燃燒500kg航空煤油，求此過程飛機發動機的效率。
【答案】（1）；（2）；（3）
【解析】
【詳解】解：（1）飛機勻速飛行時的速度為
（2）飛機做勻速直線運動時，牽引力和阻力是一對平衡力，大小相等，所以牽引力大小為
飛機勻速飛行100km時發動機牽引力所做的功為
（3）在此過程中航空煤油完全燃燒放出的熱量為
此過程飛機發動機的效率為
答：（1）飛機勻速飛行時的速度為；
（2）飛機勻速飛行100km時發動機牽引力所做的功為；
（3）此過程飛機發動機效率。
30. 某興趣小組設計了一個用電表示數變化反映環境溫度變化的電路，其電路原理如圖甲所示，電源電壓保持不變，R1是定值電阻，阻值為20Ω。電壓表量程為0~3V，電流表量程為0~0.6A。R0是熱敏電阻，其阻值隨環境溫度變化關系圖象如圖乙所示。閉合開關S后，當環境溫度為40℃時，此時電壓表的示數為2V。求：
（1）此時通過R0的電流；
（2）電源電壓；
（3）為保證電路安全，此電路能反映環境的最低溫度是多少℃。
【答案】（1）0.2A；（2）6V；（3）20℃
【解析】
【詳解】解：（1）閉合開關，R 與R0串聯接入電路，電壓表測熱敏電阻兩端的電壓，電流表測通過電路的電流，由圖乙可知當環境溫度為40℃時，熱敏電阻的阻值為10Ω，根據歐姆定律可得此時通過R0的電流
（2）由于R1與R0串聯，串聯電路各處電流相等，則
I1＝I0＝0.2A
根據歐姆定律可得定值電阻兩端的電壓
U1＝I1R1＝0.2A×20Ω＝4V
串聯電路總電壓等于各部分電壓之和，則電源電壓
U＝U1+U0＝4V+2V＝6V
（3）由圖乙可知熱敏電阻的阻值隨溫度的升高而減小，電壓表量程為0～3V，根據串聯分壓原理可知電壓表示數最大時，熱敏電阻接入電路的阻值最大，此時溫度最低，此時定值電阻兩端的電壓
U1′＝U﹣U0′＝6V﹣3V＝3V
此時通過電路的電流
I0.15A
此時熱敏電阻接入電路的阻值
由圖乙可知此時的溫度為20℃。
答：（1）通過R0的電流為0.2A；
（2）電源電壓為6V；
（3）為了保證電路安全，此電路能反映環境最低溫度是20℃。
31. 如圖甲圖中密度為ρ=2.0g/cm3長方體A置于水平面上，乙圖所示底面積為100cm2的容器內裝有足夠深的水，質量mB=0.4kg的長方體B靜止于水中。已知SB=80cm2，SA=50cm2；長方體B的高度hB=10cm，長方體A的高度hA=15cm。如圖丙若將A沿水平方向切割厚度為l，并將切割部分C切置于長方體B上表面中心部分（已知ρ水=1.0×103kg/m3）。求：
(1)物體B受到的重力；
(2)物體B恰好浸沒時受到的浮力；
(3)當l=4cm時，水對容器底部壓強變化量；
(4)當l=6cm時，C對B上表面產生的壓強大小。
【答案】(1)4N；(2)8N；(3)400Pa；(4)800Pa
【解析】
【詳解】(1)由重力計算公式
故物體B受到的重力為4N。
(2)由阿基米德浮力公式，物體B恰好浸沒時受到的浮力
故物體B恰好浸沒時受到的浮力為8N。
(3)放置物體C后，將引起水對容器底部壓強的變化，此時變化量為
故水對容器底部壓強變化量為400Pa。
(4)當l=6cm時，此時物體C重為
若物體C恰好浸沒時受到的浮力
因物體B、C總重超過物體B恰好浸沒時受到的浮力但小于B、C同時浸沒時受到的浮力，故C也處于漂浮狀態，由B受力平衡可知
得
故C對B上表面產生的壓強大小為800Pa。實驗次數
1
2
3
4
5
發光情況
不亮
微光
暗
明亮
耀眼
電壓U/V
0.5
0.9
1.5
2.5
2.8
電流I/A
0.16
0.20
0.22
0.30
電阻R/
