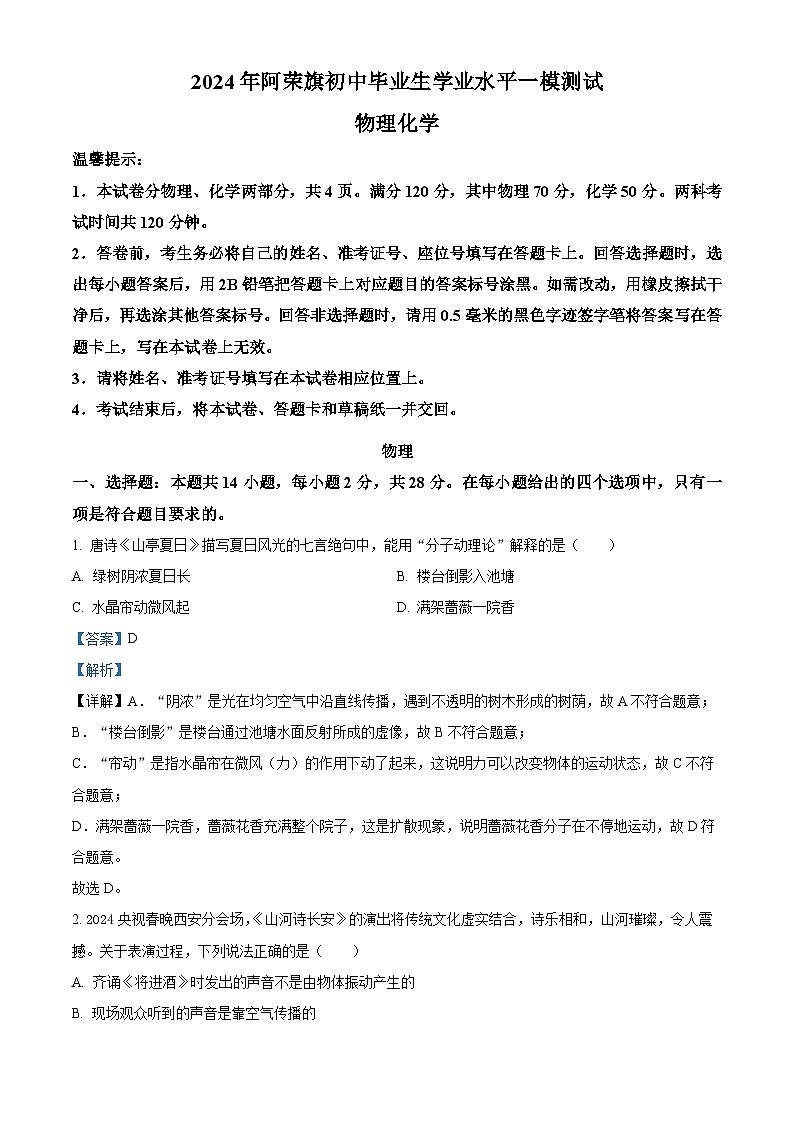

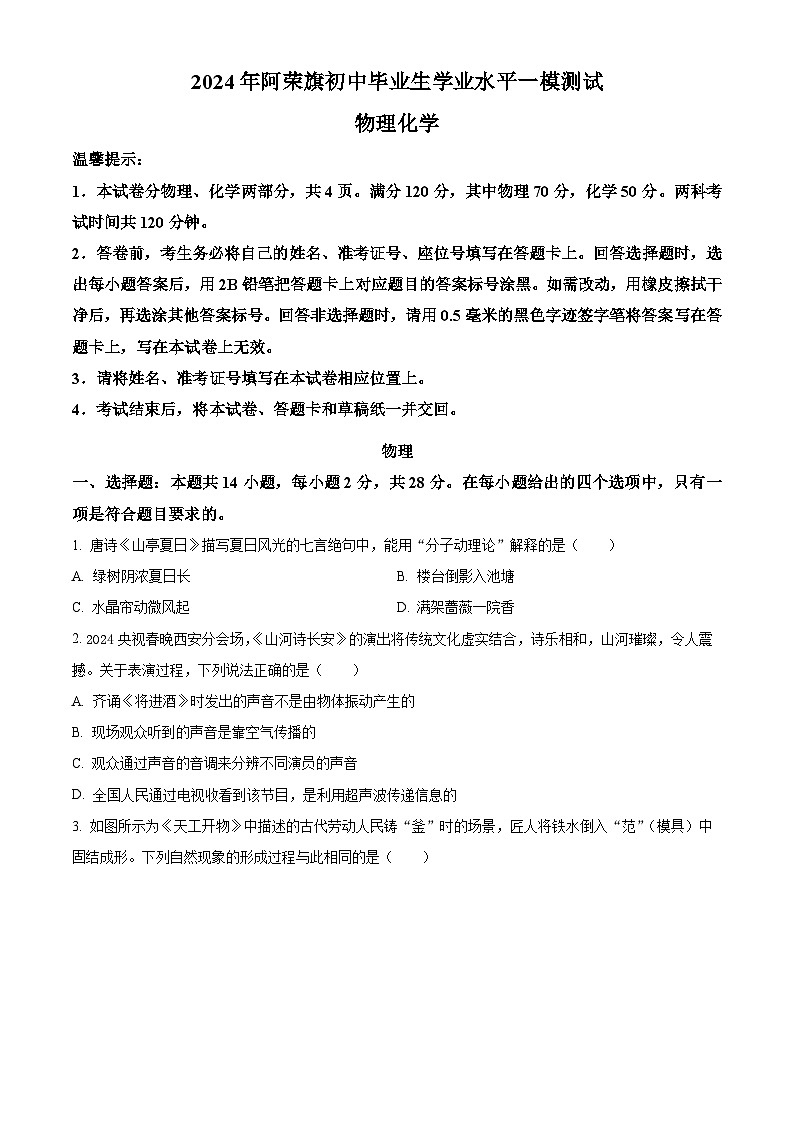

內蒙古呼倫貝爾市阿榮旗2023-2024學年九年級下學期中考一模物理試題（原卷版+解析版）

這是一份內蒙古呼倫貝爾市阿榮旗2023-2024學年九年級下學期中考一模物理試題（原卷版+解析版），文件包含內蒙古呼倫貝爾市阿榮旗2023-2024學年九年級下學期中考一模物理試題原卷版docx、內蒙古呼倫貝爾市阿榮旗2023-2024學年九年級下學期中考一模物理試題解析版docx等2份試卷配套教學資源，其中試卷共28頁， 歡迎下載使用。
1．本試卷分物理、化學兩部分，共4頁。滿分120分，其中物理70分，化學50分。兩科考試時間共120分鐘。
2．答卷前，考生務必將自己的姓名、準考證號、座位號填寫在答題卡上。回答選擇題時，選出每小題答案后，用2B鉛筆把答題卡上對應題目的答案標號涂黑。如需改動，用橡皮擦拭干凈后，再選涂其他答案標號?；卮鸱沁x擇題時，請用0.5毫米的黑色字跡簽字筆將答案寫在答題卡上，寫在本試卷上無效。
3．請將姓名、準考證號填寫在本試卷相應位置上。
4．考試結束后，將本試卷、答題卡和草稿紙一并交回。
物理
一、選擇題：本題共14小題，每小題2分，共28分。在每小題給出的四個選項中，只有一項是符合題目要求的。
1. 唐詩《山亭夏日》描寫夏日風光的七言絕句中，能用“分子動理論”解釋的是（ ）
A. 綠樹陰濃夏日長B. 樓臺倒影入池塘
C. 水晶簾動微風起D. 滿架薔薇一院香
【答案】D
【解析】
【詳解】A．“陰濃”是光在均勻空氣中沿直線傳播，遇到不透明的樹木形成的樹蔭，故A不符合題意；
B．“樓臺倒影”是樓臺通過池塘水面反射所成的虛像，故B不符合題意；
C．“簾動”是指水晶簾在微風（力）的作用下動了起來，這說明力可以改變物體的運動狀態，故C不符合題意；
D．滿架薔薇一院香，薔薇花香充滿整個院子，這是擴散現象，說明薔薇花香分子在不停地運動，故D符合題意。
故選D。

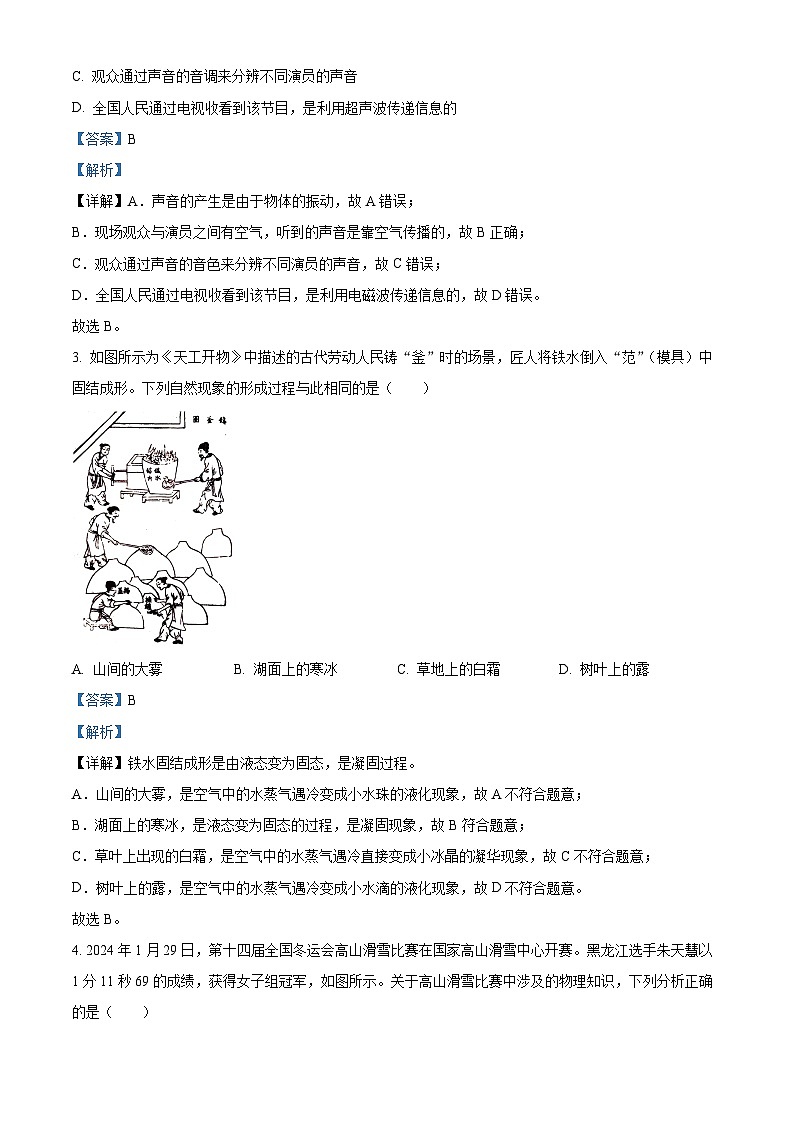

2. 2024央視春晚西安分會場，《山河詩長安》的演出將傳統文化虛實結合，詩樂相和，山河璀璨，令人震撼。關于表演過程，下列說法正確的是（ ）
A. 齊誦《將進酒》時發出的聲音不是由物體振動產生的
B. 現場觀眾聽到的聲音是靠空氣傳播的
C. 觀眾通過聲音的音調來分辨不同演員的聲音
D. 全國人民通過電視收看到該節目，是利用超聲波傳遞信息的
【答案】B
【解析】
【詳解】A．聲音的產生是由于物體的振動，故A錯誤；
B．現場觀眾與演員之間有空氣，聽到的聲音是靠空氣傳播的，故B正確；
C．觀眾通過聲音的音色來分辨不同演員的聲音，故C錯誤；
D．全國人民通過電視收看到該節目，是利用電磁波傳遞信息的，故D錯誤。
故選B。

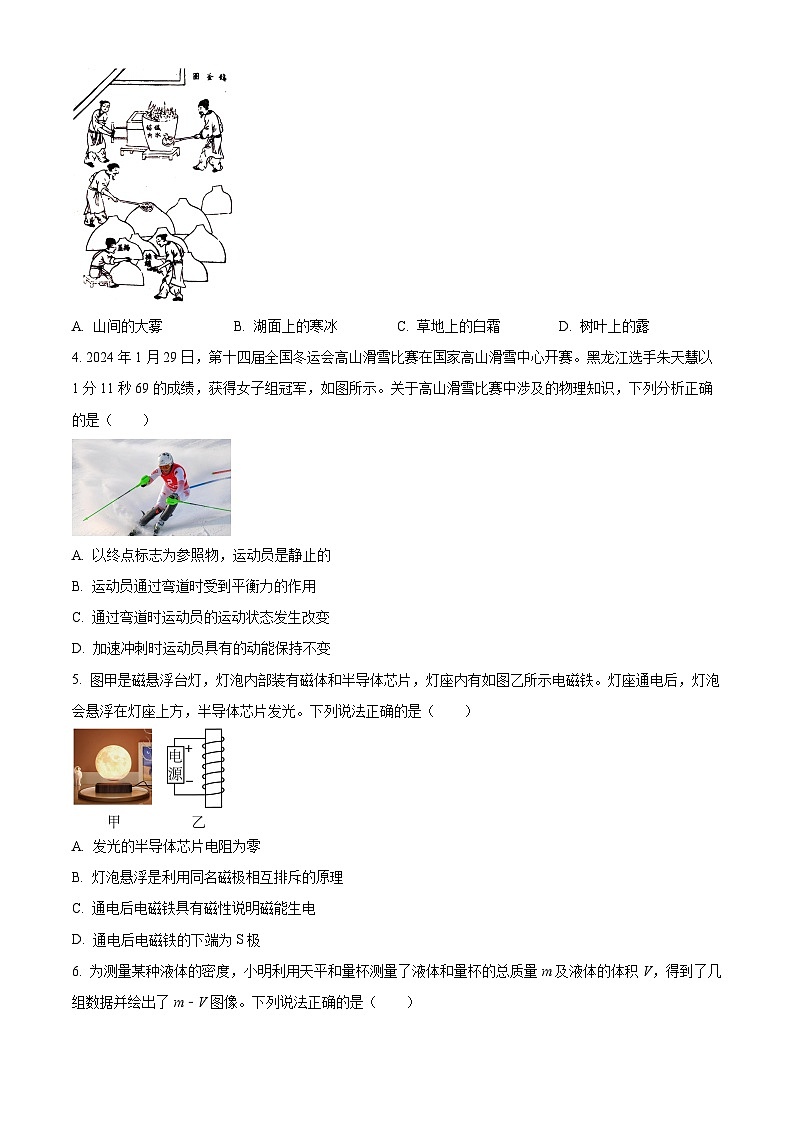

3. 如圖所示為《天工開物》中描述的古代勞動人民鑄“釜”時的場景，匠人將鐵水倒入“范”（模具）中固結成形。下列自然現象的形成過程與此相同的是（ ）
A. 山間的大霧B. 湖面上的寒冰C. 草地上的白霜D. 樹葉上的露
【答案】B
【解析】
【詳解】鐵水固結成形是由液態變?yōu)楣虘B(tài)，是凝固過程。
A．山間的大霧，是空氣中的水蒸氣遇冷變成小水珠的液化現象，故A不符合題意；
B．湖面上的寒冰，是液態變?yōu)楣虘B(tài)的過程，是凝固現象，故B符合題意；
C．草葉上出現的白霜，是空氣中的水蒸氣遇冷直接變成小冰晶的凝華現象，故C不符合題意；
D．樹葉上的露，是空氣中的水蒸氣遇冷變成小水滴的液化現象，故D不符合題意。
故選B。

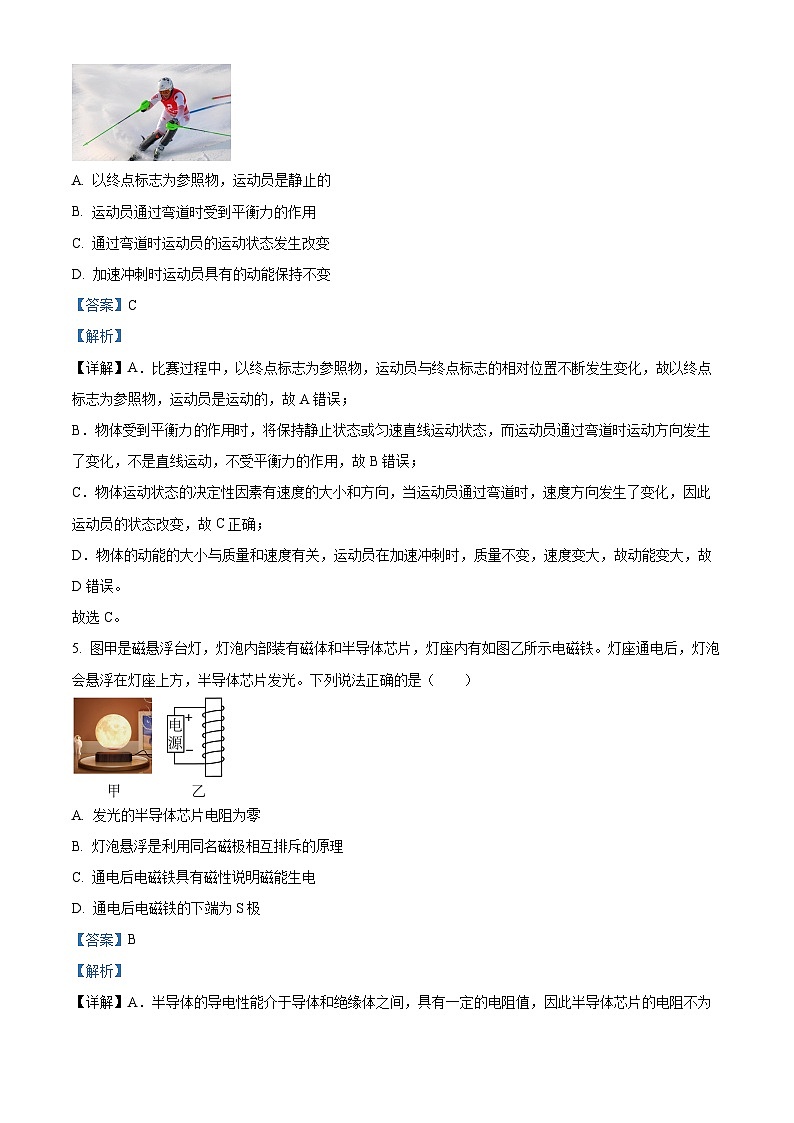

4. 2024年1月29日，第十四屆全國冬運會高山滑雪比賽在國家高山滑雪中心開賽。黑龍江選手朱天慧以1分11秒69的成績，獲得女子組冠軍，如圖所示。關于高山滑雪比賽中涉及的物理知識，下列分析正確的是（ ）
A. 以終點標志為參照物，運動員是靜止的
B. 運動員通過彎道時受到平衡力的作用
C. 通過彎道時運動員的運動狀態發生改變
D. 加速沖刺時運動員具有的動能保持不變
【答案】C
【解析】
【詳解】A．比賽過程中，以終點標志為參照物，運動員與終點標志的相對位置不斷發生變化，故以終點標志為參照物，運動員是運動的，故A錯誤；
B．物體受到平衡力作用時，將保持靜止狀態或勻速直線運動狀態，而運動員通過彎道時運動方向發生了變化，不是直線運動，不受平衡力的作用，故B錯誤；
C．物體運動狀態的決定性因素有速度的大小和方向，當運動員通過彎道時，速度方向發生了變化，因此運動員的狀態改變，故C正確；
D．物體的動能的大小與質量和速度有關，運動員在加速沖刺時，質量不變，速度變大，故動能變大，故D錯誤。
故選C。
5. 圖甲是磁懸浮臺燈，燈泡內部裝有磁體和半導體芯片，燈座內有如圖乙所示電磁鐵。燈座通電后，燈泡會懸浮在燈座上方，半導體芯片發光。下列說法正確的是（ ）
A. 發光的半導體芯片電阻為零
B. 燈泡懸浮是利用同名磁極相互排斥的原理
C. 通電后電磁鐵具有磁性說明磁能生電
D. 通電后電磁鐵的下端為S極
【答案】B
【解析】
【詳解】A．半導體的導電性能介于導體和絕緣體之間，具有一定的電阻值，因此半導體芯片的電阻不為0，故A錯誤；
B．同名磁極相互排斥、異名磁極相互吸引，燈泡懸浮利用了同名磁極相互排斥的原理，故B正確；
C．電磁鐵是利用電流的磁效應工作的，當電流流過電磁鐵線圈時，電磁鐵就具有磁性，說明電能生磁，故C錯誤；
D．電流從電磁鐵線圈的上端流入，由安培定則可判斷電磁鐵的下端為N極，故D錯誤。
故選B。

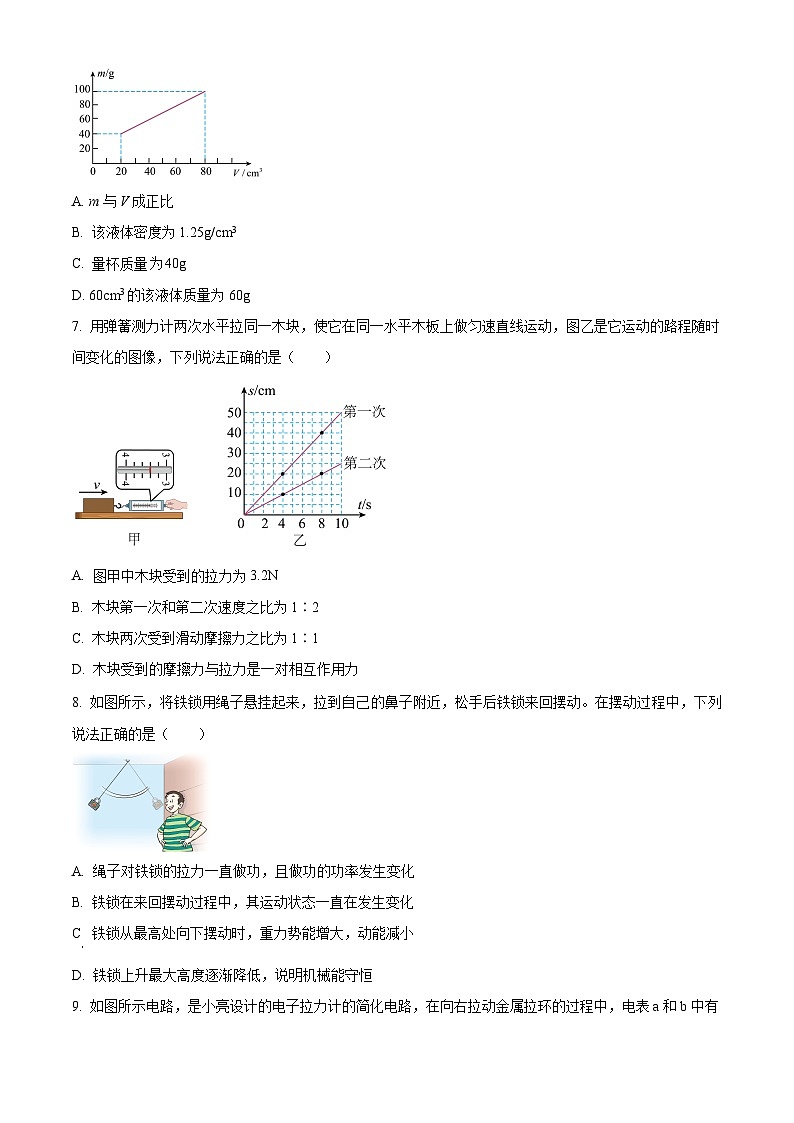

6. 為測量某種液體的密度，小明利用天平和量杯測量了液體和量杯的總質量m及液體的體積V，得到了幾組數據并繪出了m﹣V圖像。下列說法正確的是（ ）

A. m與V成正比
B. 該液體密度為1.25g/cm3
C. 量杯質量為40g
D. 60cm3的該液體質量為60g
【答案】D
【解析】
【詳解】A．設量杯的質量為m杯，液體的密度為ρ，
讀圖可知，m是指液體和量杯的總質量，V是指量杯內液體的體積，m與V不成正比，故A錯誤；
B．當液體體積為V1=20cm3時，液體和杯的總質量
m總1=m1+m杯=40g
可得：ρ×20cm3+m杯=40g﹣﹣﹣①
當液體體積為V2=80cm3時，液體和杯的總質量
m總2=m2+m杯=100g
可得：ρ×80cm3+m杯=100g﹣﹣﹣②
①﹣②得：
液體的密度ρ=1g/cm3，故B錯誤；
C．把液體的密度代入①得：
1g/cm3×20cm3+m杯=40g
解得m杯=20g，故C錯誤；
D．當液體的體積V3=60cm3，液體質量
m3=ρ×V3=1g/cm3×60cm3=60g
故D正確。
故選D。
7. 用彈簧測力計兩次水平拉同一木塊，使它在同一水平木板上做勻速直線運動，圖乙是它運動的路程隨時間變化的圖像，下列說法正確的是（ ）

A. 圖甲中木塊受到的拉力為3.2N
B. 木塊第一次和第二次速度之比為1∶2
C. 木塊兩次受到滑動摩擦力之比為1∶1
D. 木塊受到摩擦力與拉力是一對相互作用力
【答案】C
【解析】
【詳解】A．從圖甲可知，彈簧測力計分度值為0.2N，彈簧測力計的示數為3.4N，故圖甲中木塊受到的拉力為3.4N，故A錯誤；
B．從圖乙可知，木塊兩次都做勻速直線運動，第一次10s運動路程為50m，第二次10s運動路程為25m；因為時間一定，速度與路程成正比，即木塊第一次和第二次速度之比為
v1∶v2=50m∶25m＝2∶1
故B錯誤；
CD．從圖乙可知，木塊兩次都做勻速直線運動，而做勻速直線運動的物體受平衡力作用，拉力與摩擦力是一對平衡力，所以兩次木塊受到的拉力和滑動摩擦力相等，因為滑動摩擦力相同（壓力和接觸面的粗糙程度不變），故拉力的比值是1∶1，故C正確，D錯誤。
故選C。
8. 如圖所示，將鐵鎖用繩子懸掛起來，拉到自己的鼻子附近，松手后鐵鎖來回擺動。在擺動過程中，下列說法正確的是（ ）
A. 繩子對鐵鎖的拉力一直做功，且做功的功率發生變化
B. 鐵鎖在來回擺動過程中，其運動狀態一直在發生變化
C. 鐵鎖從最高處向下擺動時，重力勢能增大，動能減小
D. 鐵鎖上升最大高度逐漸降低，說明機械能守恒
【答案】B
【解析】
【詳解】A．鐵鎖來回擺動的過程中，沒有在拉力的方向上通過距離，繩子的拉力沒有做功，所以做功的功率為0，故A錯誤；
B．擺動過程中，鐵鎖的速度大小和運動方向會發生變化，其運動狀態一定發生變化，故B正確；
C．鐵鎖從最高處向下擺動過程中，質量不變，高度變小，重力勢能減少；質量不變，速度變大，動能增大，故C錯誤；
D．鐵鎖自由擺動的過程中，因為阻力作用，所以機械能最終會轉化鐵鎖和空氣的內能，即機械能不守恒，但總的能量保持不變，故D錯誤。
故選B。
9. 如圖所示電路，是小亮設計的電子拉力計的簡化電路，在向右拉動金屬拉環的過程中，電表a和b中有一塊表的示數隨拉力的增大而增大。下列說法正確的是（ ）
A. 圖中a表和b表都應為電流表
B. 定值電阻兩端的電壓變小
C. a表應是電流表，其示數變小
D. b表和a表示數的比值變小
【答案】D
【解析】
【詳解】由電路圖可知，定值電阻與滑動變阻器串聯；a串聯接入電路中，為電流表；b與滑動變阻器并聯，為電壓表；在向右拉動金屬拉環的過程中，滑動變阻器接入電路的電阻變小，總電阻變小，根據歐姆定律可知，電路中的電流變大，電流表示數變大；根據可知，定值電阻兩端的電壓變大；根據串聯電路的電壓規律可知，滑動變阻器兩端的電壓變小，電壓表示數變?。浑妷罕硎緮?shù)變小，電流表示數變大，所以電壓表示數與電流表示數比值變小。
故選D。
10. 如圖是小明家家庭電路的一部分。下列敘述中，錯誤的是（ ）

A. 開關和燈的連接是正確的
B. 燈泡與插座并聯
C. 正確使用試電筆接觸d點，氖管不發光
D. 該插座能將用電器的金屬外殼與大地相連
【答案】C
【解析】
【詳解】A．開關應與被控制的電路串聯，故A正確，不符合題意；
B．插座給可移動家用電器供電，家庭電路中各用電器之間工作需要互不影響，因此燈泡與插座應并聯，故B正確，不符合題意；
C．由圖可知，d點與火線連通，用試電筆接觸d點，氖管發光，故C錯誤，符合題意；
D．三孔插座中有一個孔是用來連接地線的，可以防止因漏電導致金屬外殼帶電而發生觸電事故，故D正確，不符合題意。
故選C。
11. 假日期間，小明和爸爸騎共享單車外出游玩，取車時爸爸用手機攝像頭掃描“共享單車”的二維碼后自動開鎖，下列說法錯誤的是（ ）
A. 單車有較寬的坐墊可以減小壓強
B 手機掃描二維碼時，二維碼位于攝像頭一倍焦距以內
C. 騎行時，小明看見樹木向后退是以他的自行車為參照物
D. 自行車道騎行時，騎車的人相對于路中間的快速汽車是運動的
【答案】B
【解析】
【詳解】A．單車有較寬的坐墊，是在壓力一定時，增大受力面積減小壓強，故A正確，不符合題意；
B．手機攝像頭相當于一個凸透鏡，掃描二維碼時，凸透鏡成縮小的實像，因此，二維碼位于攝像頭的兩倍焦距以外（即物距大于兩倍焦距），故B錯誤，符合題意；
C．騎行時，樹木相對于他的自行車的位置發生變化，以他的自行車為參照物，樹木向后退，故C正確，不符合題意；
D．自行車道騎行時，騎車的人相對于路中間的快速汽車位置不斷發生變化，騎車的人是運動的，故D正確，不符合題意。
故選B。
12. 如圖所示，在探究“杠桿的平衡條件”實驗中，已知杠桿上每個小格的長度為3cm，當彈簧測力計在A點沿與水平方向成30°角斜向上拉杠桿，使杠桿在水平位置平衡時，下列說法正確的是（ ）
A. 拉力的力臂為0.12mB. 此時為省力杠桿
C. 彈簧測力計的示數為4ND. 鉤碼總重為2N
【答案】D
【解析】
【詳解】A．由題意可知
OA＝3cm×4＝12cm＝0.12 m
由于30°角所對的直角邊等于斜邊的一半，所以拉力的力臂
故A錯誤；
B．阻力臂
L2=3cm×3=9cm=0.09 m>L1
所以為費力杠桿，故B錯誤；
C．從圖中可直接讀出彈簧測力計的示數為3 N，故C錯誤；
D．由杠桿平衡條件得，鉤碼的總重
D正確。
故選D。
13. 現代生產生活中需要各種各樣的材料，下列分析正確的是（ ）
A. 有些半導體材料對光比較敏感，可以制造光敏電阻
B. 超導體材料可以應用在電飯鍋等電器上
C. 導體的電阻是由其兩端的電壓和通過的電流決定
D. 橡膠、鋁、塑料都是很好的絕緣材料
【答案】A
【解析】
【詳解】A．有些半導體材料對光比較敏感，電阻會隨光照強度發生變化，可以制造光敏電阻，故A正確；
B．在一定條件下，超導體的電阻為零，用在電飯鍋上不會產生熱量，不可以應用在電飯鍋等電器上，故B錯誤；
C．導體的電阻與材料、長度、橫截面積和溫度有關，與加在導體兩端的電壓和通過導體的電流無關，故C錯誤；
D．橡膠、塑料都是很好的絕緣材料，鋁是較好的導體，故D錯誤。
故選A。
14. 圖甲是小燈泡L和電阻R的I﹣U圖像。將小燈泡L和電阻R接入圖乙所示電路中，電源電壓恒為2V。下列說法正確的是（ ）
A. 由圖可知小燈泡兩端的電壓越大，電阻越小
B. 開關S1、S2都閉合時，電流表示數為0.5A
C. 開關S1、S2都閉合時，電路總功率為1W
D. 開關S1、S2都閉合時，在 1min 內電阻R產生的熱量為24J
【答案】D
【解析】
【詳解】A．由圖像知，L電壓的變化大于電流的變化，所以其兩端電壓越大時，電阻增大，故A錯誤；
BC．由圖乙知S1、S2都閉合時，L與R并聯，根據并聯電路的電壓規律知
UL＝UR＝U＝2V
由圖像知IL＝0.5A，IR＝0.2A，根據并聯電路的電流規律知干路的電流為
I＝IL+IR＝0.5A+0.2A＝0.7A
即電流表的示數為0.7A；此時電路總功率為
P＝UI＝2V×0.7A＝1.4W
故BC錯誤；
D．開關S1、S2都閉合時，在1min內電阻R產生的熱量為
QR＝WR＝URIRt＝2V×0.2A×60s＝24J
故D正確。
故選D。
二、填空題：本題共5小題，每空1分，共10分。
15. 一盒牛奶放在水平桌面上，凈含量為250mL，若該牛奶的密度是1.2g/cm3，則所裝牛奶的質量為______kg，桌面對牛奶盒的支持力是由于______的形變產生的。
【答案】 ①. 0.3 ②. 桌面
【解析】
【詳解】[1]一盒牛奶的體積
V=250mL=250cm3
密度
ρ=1.2×103kg/m3=1.2g/cm3
一盒牛奶的質量
m=ρV=1.2g/cm3×250cm3=300g=0.3kg
[2]桌面對牛奶盒的支持力是彈力的一種，是由于桌面的形變產生的。
16. 小婷在保溫瓶中裝入大半瓶剛燒開的水，蓋上軟木塞后，觀察到軟木塞很容易跳起。小婷分析是因為瓶內氣體受熱膨脹，使瓶內氣體的壓強________（填“大于”“小于”或“等于”）外界大氣壓造成的。軟木塞跳起時能量轉化與四沖程汽油機的做功沖程的能量轉化相同；該汽油機工作時飛輪轉速為2400r/min，則每秒鐘做功________次。
【答案】 ①. 大于 ②. 20
【解析】
【詳解】[1]小婷在保溫瓶中裝入大半瓶剛燒開的水，蓋上軟木塞后，瓶內溫度高的水汽化成水蒸氣，瓶內氣體壓強大于外界大氣壓，內外產生向上的壓力差，故軟木塞很容易跳起。
[2]汽油機的轉速為
2400r/min=40r/s
說明1s內汽油機飛輪轉動40周，一個工作循環中，曲軸轉動兩周，對外做功一次，1s內飛輪轉動40次，對外做功20次。
17. 如圖所示，將一小球由A點釋放，沿光滑的弧形軌道運動到B點時，小球將沿著圖中的______軌跡運動；若此時小球所受外力突然全部消失，則小球將沿著圖中______的軌跡運動。
【答案】 ①. b ②. c
【解析】
【詳解】[1]將一小球由A點釋放，沿光滑的弧形軌道運動到B點時，小球到達B點時，速度方向水平向右，小球過B點后由于重力的作用，將做平拋運動，運動軌跡為b。
[2]若此時小球所受外力突然全部消失，則小球沿水平方向做勻速直線運動，即將沿著圖中c的軌跡運動。
18. Wi-Fi是一種允許電子設備連接到一個無線局域網（WLAN）的技術，它是利用________（選填“電磁波”“超聲波”或“紅外線”）傳遞信息的。目前核電站一般利用的是原子核________（選填“聚變”或“裂變”）時產生的能量。
【答案】 ①. 電磁波 ②. 裂變
【解析】
【詳解】[1]Wi-Fi是通過電磁波將個人電腦、手機等終端進行連接的，利用電磁波能傳遞信息，且電磁波的傳播不需要介質，所以它是利用電磁波來收發數據的。
[2]核電站是利用可控的核裂變釋放能量來發電的。
19. 小聰和小明學完電功率一章后，到家樓下看到電能表上的參數跟書上講的不一樣，為“imp/（kW·h）”，他們在網上查詢得知imp/（kW·h）表示接在該電能表上的用電器每消耗1kW·h電能，指示燈閃爍的次數。他們發現參數前的數字模糊不清了，于是小聰上樓斷開家中其它用電器，只將功率為1500W的電熱水壺接入電路，小明在樓下站了4min發現指示燈閃了120次，則他們測得的參數應為___________imp/（kW·h），測量過程中電熱水壺消耗的電能為___________J。
【答案】 ①. 1200 ②.
【解析】
【詳解】[1][2]測量過程中電熱水壺消耗的電能為
即消耗，指示燈閃了120次，那么每消耗一度電閃爍的次數為
他們測得的參數應為。
三、作圖與實驗題：本題共4小題，共16分。
20. 如圖所示是小洛起跑時的情景，請畫出他所受重力（O點為重心）和地面對右腳的摩擦力（A點為作用點）的示意圖。
【答案】
【解析】
【詳解】小洛受到的重力方向豎直向下，作用點在他的重心；他的后腳相對于地面有向左運動的趨勢，地面對腳的摩擦力水平向右，作用點在A點，故作圖如下：
21. 在“探究光的反射規律”實驗中，如圖所示，將粗糙的白色紙板豎直立在水平放置的平面鏡上，紙板由E、F兩部分組成。
（1）實驗時從紙板前不同位置都能看到入射光線，這是因為光在紙板上發生了__________反射；
（2）如圖所示，此時入射角為__________度；
（3）為了探究反射角與入射角大小的關系，應進行的操作是__________；
A.改變?nèi)肷浣堑拇笮?br>B.改變紙板與平面鏡之間的夾角
（4）讓另一束光沿BO入射，反射光沿OA射出，該實驗現象說明__________。
【答案】 ①. 漫 ②. 40 ③. A ④. 反射過程中，光路是可逆的
【解析】
【詳解】（1）[1]紙板較粗糙，光照到紙板上能把光射向不同方向，所以實驗時從紙板前不同位置都能看到入射光線，這是因為光在紙板上發生了漫反射。
（2）[2]入射角是入射光線與法線的夾角，由圖可知，入射角為
90°-50°=40°
（3）[3]為了探究反射角與入射角大小的關系，不斷地改變?nèi)肷浣谴笮?，觀察反射角與入射角的大小關系，故應進行的操作是改變?nèi)肷浣堑拇笮?，選A。
（4）[4]讓另一束光沿原來反射光的方向入射極沿BO入射，反射光沿原來的入射光線射出即OA射出，說明反射過程中，光路是可逆的。
22. 小華同學在“探究浮力的大小跟哪些因素有關”的實驗中，在彈簧測力計下懸掛一圓柱體物塊，當圓柱體物塊下表面與水面相平時開始緩慢下降，直到與溢水杯底接觸為止，用小桶收集溢出的水，如圖甲所示：

（1）分析（c）兩圖可知，圓柱體物塊浸沒在水中時所受浮力F浮=______N；
（2）分析兩______圖可得出，浸在同種液體中的物體所受浮力大小跟物體排開液體的體積有關；
（3）小華完成圖甲所示的實驗后，把水換成另一種液體重復上述實驗，根據實驗數據繪制出圖乙所示的彈簧測力計拉力F隨物體下降高度h變化的圖象，那么物體浸沒在這種液體中受到的浮力F浮'=______，這表明浸在液體中的物體所受浮力的大小還跟______有關。
【答案】 ①. 5 ②. b、c ③. 4 ④. 液體密度
【解析】
【詳解】（1）[1]由圖a、c知，圓柱體浸沒在水中后所受浮力
（2）[2]由b、c兩圖可知，液體的密度相同，排開液體的體積不同，測力計的示數不同，可知浸在同一種液體中的物體受到浮力的大小跟物體浸入液體的體積有關。
（3）[3][4]由圖乙知，物體完全浸沒在另一種液體中時測力計的示數為2N，則
與浸沒在水中受到的浮力不同，比較可得出結論，浸在液體里的物體受到的浮力大小還根據液體的密度有關。
23. 小明同學利用甲圖電路測量燈L的電阻，燈L上標有3.8V的字樣，電源為四節新干電池串聯而成，滑動變阻器標有“30Ω；1A”字樣，電流表（量程0~0.6A）。
（1）用筆畫線代替導線，按圖甲連接乙圖電路______；
（2）連接好電路后，先將滑片移至b端再閉合開關，發現燈L不亮，電壓表有較大示數，電流表無示數，卸下燈泡檢查，燈泡完好，則原來的故障原因可能是______；
（3）排除故障后，閉合開關并移動滑片P，觀察到電壓表的示數為2.5V，為測量燈泡正常發光時候的電阻，則應將滑片P向______（選填“a”或“b”）端移動，直至______，再讀出電流表的示數，計算出燈泡的電阻；
（4）小明同學發現無法準確讀出燈泡正常發光時候的電壓，請你幫他設計解決方法______；
（5）實驗結束后，小明準備將此電路改造成一個調光燈電路，為使燈泡安全工作，滑片P能自由移動，且滑到某一端時，燈能正常發光。為此，他在電路中又串聯了一個電阻箱，如圖丙所示，閉合開關前，先將兩變阻器的阻值調至最大值，閉合開關后的具體操作是______。
【答案】 ①. ②. 燈座斷路 ③. a ④. 電壓表的示數為3.8V ⑤. 見解析 ⑥. 見解析
【解析】
【詳解】（1）[1] 分析電路圖可知，滑動變阻器應選擇左下接線柱與燈泡串聯，燈L上標有3.8V的字樣，故電壓表選用大量程并聯在燈泡兩端，如下圖所示：
（2）[2] 燈L不亮，電流表無示數，說明發生斷路，電壓表有較大示數，則電壓表兩端與電源連通，則故障原因可能是連接燈泡的燈座斷路。
（3）[3][4] 排除故障后，閉合開關并移動滑片P，觀察到電壓表的示數為2.5V，小于燈泡額定電壓3.8V，為測量燈泡正常發光時候的電阻，應增大燈泡兩端電壓，根據串聯電路電壓規律，應減小滑動變阻器兩端的電壓，根據分壓原理，應減小滑動變阻器接入電路的阻值，故應將滑片P向a端移動，直至電壓表示數為3.8V，再讀出電流表的示數，計算出燈泡的電阻。
（4）[5] 當燈泡正常發光時，根據串聯電路電壓規律可知，滑動變阻器兩端電壓為
6V-3.8V=2.2V
而電壓表小量程的分度值為0.1V，可以準確讀出2.2V，所以要準確讀出燈泡正常發光時候的電壓，應將電壓表小量程并聯在滑動變阻器兩端，當滑動變阻器兩端電壓為2.2V時，小燈泡正常發光。
（5）[6] 閉合開關前，應先將滑動變阻器調至a端，調節電阻箱旋鈕使電壓表示數為3.8V，即滑動變阻器阻值為0時，燈泡正常發光，這樣既能保證滑片P任意調節，又能保證燈正常發光。
四、計算題：本題共3小題，共16分。解答過程中應寫清公式、單位及必要的文字說明。
24. 如圖所示是某款電養生壺銘牌的部分參數，當養生壺正常工作時，求：
（1）電養生壺正常工作的電阻；
（2）在標準大氣壓下，將初溫是20℃的一壺水燒開需要吸收的熱量為多少？[]
（3）當電養生壺的實際電壓為110V時，它的實際功率。
【答案】（1）44Ω；（2）3.36×105J；（3）275W
【解析】
【詳解】解：（1）養生壺正常工作時的電阻為
（2）水的體積為
由可得1L水的質量為
在標準大氣壓下，水的沸點為100℃，將初溫是20℃的一壺水燒開需要吸收的熱量為
（3）養生壺的實際功率為
答：（1）電養生壺正常工作的電阻為44Ω；
（2）在標準大氣壓下，將初溫是20℃的一壺水燒開需要吸收的熱量為3.36×105J；
（3）當電養生壺的實際電壓為110V時，它的實際功率為275W。
25. 為了盡快疏通道路。搶險救援人員利用如圖所示的滑輪組將質量3t的故障車拖出公路，已知地面對故障車的阻力為其重力的0.08倍，在水平拉力F為1×103N作用下車輛在30s內沿水平方向勻速直線移動了3m，g取10N/kg。求：
（1）故障車受到地面的阻力；
（2）拉力F的功率；
（3）該滑輪組的機械效率。
【答案】（1）2.4×103N；（2）300W；（3）80%
【解析】
【詳解】解：（1）由題意可知，故障車的重力
G=mg=3×103kg×10N/kg=3×104N
地面對故障車的阻力為其重力的0.08倍，則故障車受到地面的阻力
f=0.08G=0.08×3×104N=2.4×103N
（2）由圖可知，動滑輪上的繩子段數n=3，繩子自由端移動的距離
s=ns車=3×3m=9m
拉力做的總功
W總=Fs=1×103N×9m=9×103J
拉力的功率
（3）拉力做的有用功
W有=fs車=2.4×103N×3m=7.2×103J
滑輪組的機械效率
答：（1）故障車受到地面的阻力為2.4×103N；
（2）拉力F的功率為300W；
（3）該滑輪組的機械效率80%。
26. 某體育運動中心為了研究蹦床運動員的訓練情況，在蹦床上接入壓力傳感器，壓力傳感器所在電路如圖甲．已知某運動員質量為50kg，某次從距離蹦床一定高度處跳下的過程中，研究得到電路中兩個電壓表讀數與電路中電流之間的關系如圖乙所示，壓力傳感器的電阻與所受壓力之間關系如圖丙．試計算：
（1）定值電阻的阻值．
（2）電源電壓和定值電阻的阻值．
（3）當電路中電流達到最大時，運動員受到的合力為多少N？
【答案】(1)1Ω；(2)12V；1Ω；(3)300N
【解析】
【詳解】(1)根據電路圖可知，壓力傳感器、R1、R2串聯，電流表測量電路中的電流，電壓表V1測量R1兩端電壓，電壓表V2測量壓力傳感器和R1兩端總電壓，因為串聯電路兩端電壓等于各部分電壓之和，因此圖象a為電壓表V1示數變化圖象，圖象b為電壓表V2示數變化圖象；因為電壓表V1測量R1兩端電壓，所以據圖象可得：U1=4V，I1=4A；定值電阻R1的阻值
R1；
(2)因為電壓表V2測量壓力傳感器和R1兩端總電壓，所以由圖象b可知，當U2=10V時，I2=1A；U2′=4V，I2′=4A；根據歐姆定律和圖象可得：
U=10V+1A×R2 ①
U=4V+4A×R2 ②
聯立①②可得：電源電壓U=12V，
定值電阻阻值：R2=2Ω；
(3)分析可知，當傳感器電阻變?yōu)?時，此時兩個電壓表示數相等，電路中電流達到最大，由圖象可得：Imax=4A，
由圖丙可得彈簧對運動員的彈力：F彈為，
所受合力：
F=F彈-G=F彈-mg=800N-50kg×10N/kg=300N．
答：(1)定值電阻R1的阻值為1Ω；
(2)電源電壓為12V，定值電阻R2的阻值為2Ω；
(3)當電路中電流達到最大時，運動員受到的合力為300N．額定電壓
220V
頻率
50Hz
額定功率
1100W
容量
1L
