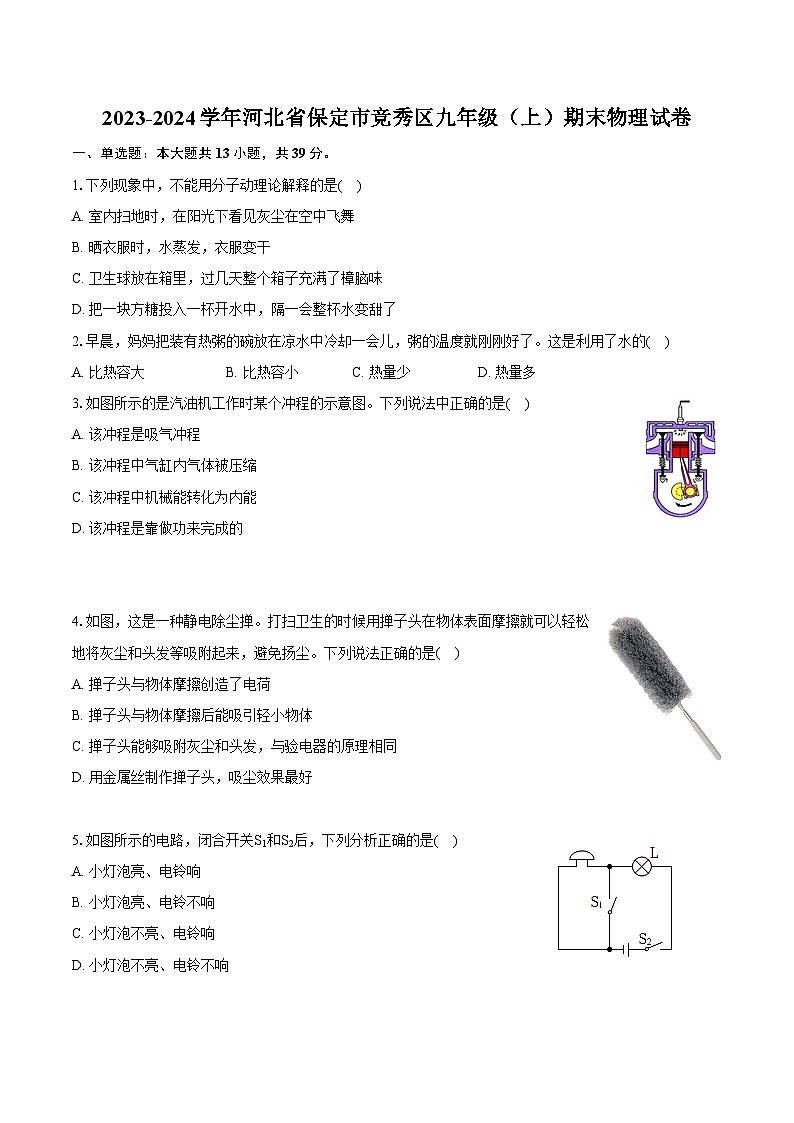

2023-2024學年河北省保定市競秀區九年級（上）期末物理試卷（含詳細答案解析）

這是一份2023-2024學年河北省保定市競秀區九年級（上）期末物理試卷（含詳細答案解析），共24頁。試卷主要包含了單選題，多選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。
1.下列現象中，不能用分子動理論解釋的是( )
A. 室內掃地時，在陽光下看見灰塵在空中飛舞
B. 曬衣服時，水蒸發，衣服變干
C. 衛生球放在箱里，過幾天整個箱子充滿了樟腦味
D. 把一塊方糖投入一杯開水中，隔一會整杯水變甜了
2.早晨，媽媽把裝有熱粥的碗放在涼水中冷卻一會兒，粥的溫度就剛剛好了。這是利用了水的( )
A. 比熱容大B. 比熱容小C. 熱量少D. 熱量多
3.如圖所示的是汽油機工作時某個沖程的示意圖。下列說法中正確的是( )
A. 該沖程是吸氣沖程
B. 該沖程中氣缸內氣體被壓縮
C. 該沖程中機械能轉化為內能
D. 該沖程是靠做功來完成的
4.如圖，這是一種靜電除塵撣。打掃衛生的時候用撣子頭在物體表面摩擦就可以輕松地將灰塵和頭發等吸附起來，避免揚塵。下列說法正確的是( )
A. 撣子頭與物體摩擦創造了電荷
B. 撣子頭與物體摩擦后能吸引輕小物體
C. 撣子頭能夠吸附灰塵和頭發，與驗電器的原理相同
D. 用金屬絲制作撣子頭，吸塵效果最好
5.如圖所示的電路，閉合開關S1和S2后，下列分析正確的是( )
A. 小燈泡亮、電鈴響
B. 小燈泡亮、電鈴不響
C. 小燈泡不亮、電鈴響
D. 小燈泡不亮、電鈴不響

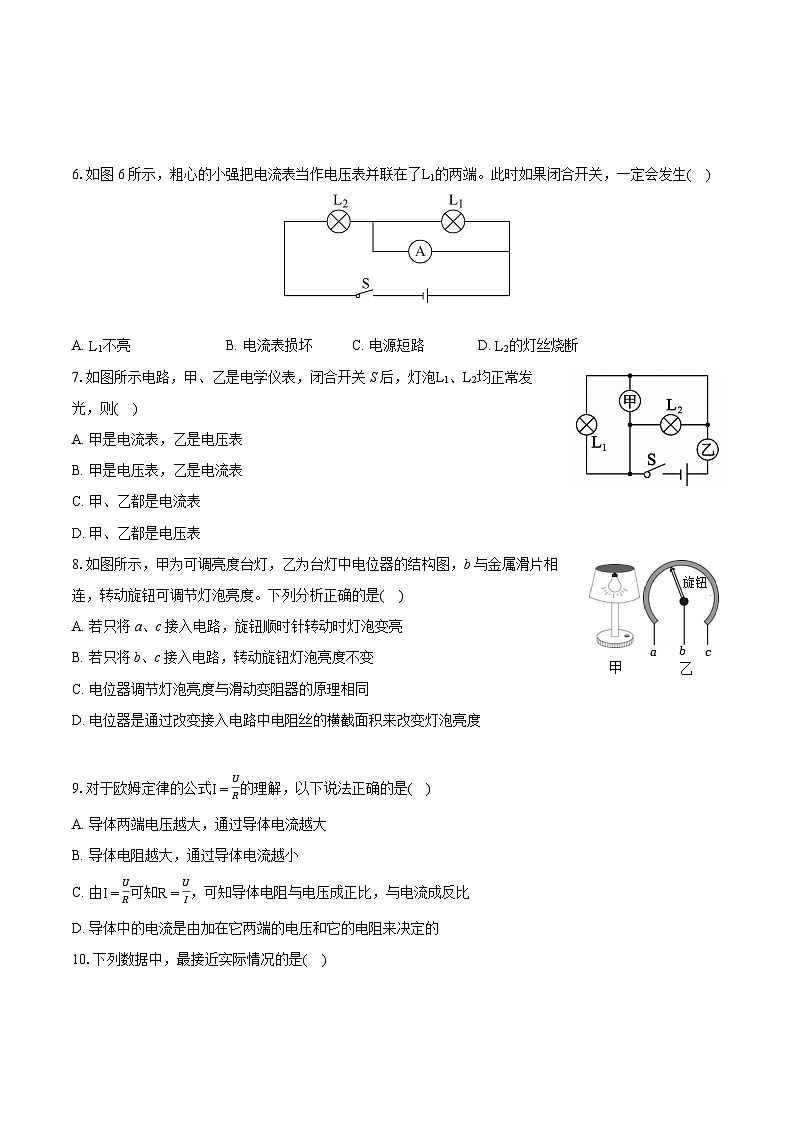

6.如圖6所示，粗心的小強把電流表當作電壓表并聯在了L1的兩端。此時如果閉合開關，一定會發生( )
A. L1不亮B. 電流表損壞C. 電源短路D. L2的燈絲燒斷
7.如圖所示電路，甲、乙是電學儀表，閉合開關S后，燈泡L1、L2均正常發光，則( )
A. 甲是電流表，乙是電壓表
B. 甲是電壓表，乙是電流表
C. 甲、乙都是電流表
D. 甲、乙都是電壓表
8.如圖所示，甲為可調亮度臺燈，乙為臺燈中電位器的結構圖，b與金屬滑片相連，轉動旋鈕可調節燈泡亮度。下列分析正確的是( )
A. 若只將a、c接入電路，旋鈕順時針轉動時燈泡變亮
B. 若只將b、c接入電路，轉動旋鈕燈泡亮度不變
C. 電位器調節燈泡亮度與滑動變阻器的原理相同
D. 電位器是通過改變接入電路中電阻絲的橫截面積來改變燈泡亮度
9.對于歐姆定律的公式I=UR的理解，以下說法正確的是( )
A. 導體兩端電壓越大，通過導體電流越大
B. 導體電阻越大，通過導體電流越小
C. 由I=UR可知R=UI，可知導體電阻與電壓成正比，與電流成反比
D. 導體中的電流是由加在它兩端的電壓和它的電阻來決定的

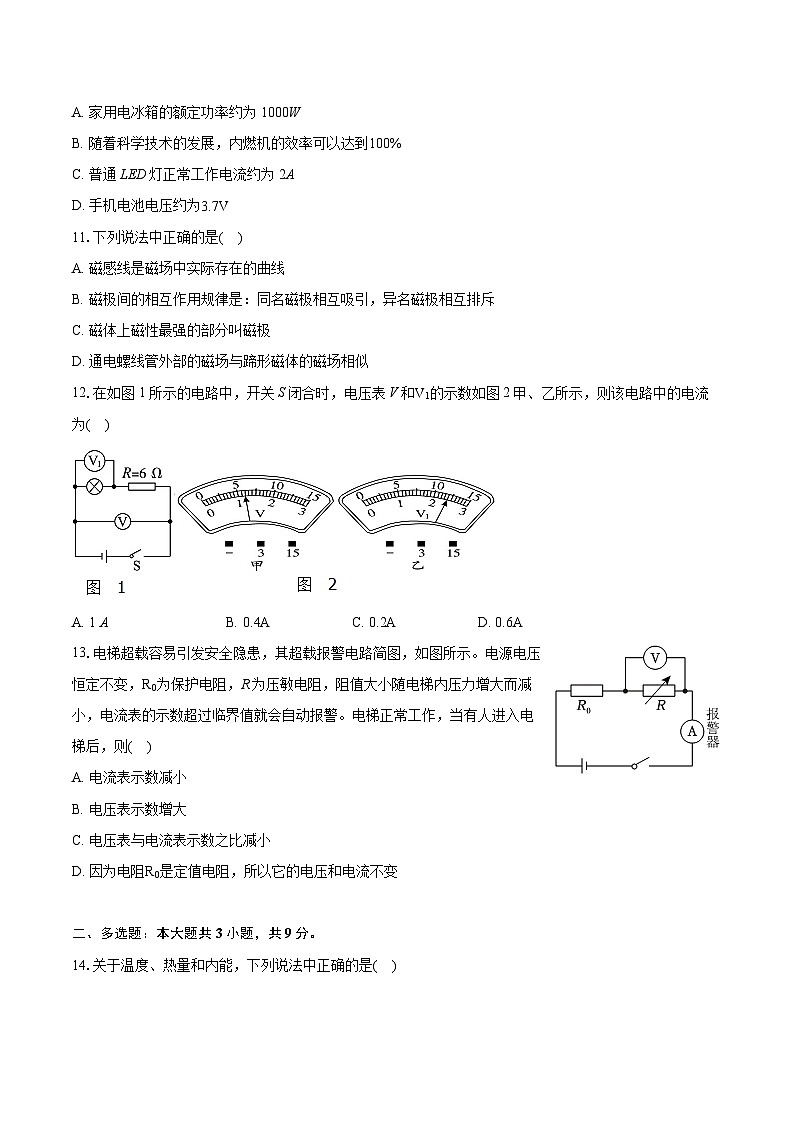

10.下列數據中，最接近實際情況的是( )
A. 家用電冰箱的額定功率約為1000W
B. 隨著科學技術的發展，內燃機的效率可以達到100%
C. 普通LED燈正常工作電流約為2A
D. 手機電池電壓約為3.7V
11.下列說法中正確的是( )
A. 磁感線是磁場中實際存在的曲線
B. 磁極間的相互作用規律是：同名磁極相互吸引，異名磁極相互排斥
C. 磁體上磁性最強的部分叫磁極
D. 通電螺線管外部的磁場與蹄形磁體的磁場相似
12.在如圖1所示的電路中，開關S閉合時，電壓表V和V1的示數如圖2甲、乙所示，則該電路中的電流為( )
A. 1 AB. 0.4AC. 0.2AD. 0.6A
13.電梯超載容易引發安全隱患，其超載報警電路簡圖，如圖所示。電源電壓恒定不變，R0為保護電阻，R為壓敏電阻，阻值大小隨電梯內壓力增大而減小，電流表的示數超過臨界值就會自動報警。電梯正常工作，當有人進入電梯后，則( )
A. 電流表示數減小
B. 電壓表示數增大
C. 電壓表與電流表示數之比減小
D. 因?yàn)殡娮鑂0是定值電阻，所以它的電壓和電流不變
二、多選題：本大題共3小題，共9分。
14.關于溫度、熱量和內能，下列說法中正確的是( )
A. 溫度越高的物體內能一定越大
B. 溫度相同的物體接觸時不發生熱傳遞
C. 熱量總是從內能大的物體向內能小的物體轉移
D. 同一物體溫度降低，它的內能減少
15.關于下列四幅圖的說法中( )
A. 實驗演示的是電流的磁效應
B. 司南的南極靜止時指向地磁場的南極
C. 實驗演示當鐵棒靠近條形磁體時被吸引，說明鐵棒原來就有磁性
D. 當水位到達金屬塊A下表面時，紅燈亮，綠燈滅
16.如圖甲所示電路，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P從右端滑到左端的過程中，R1、R2的I?U關系如圖乙所示，則下列判斷正確的是( )
A. 圖線A是R1的I?U圖像關系
B. 電源電壓為18V
C. 滑動變阻器R2的最大電阻為40Ω
D. 電阻R1的功率變化范圍為0.8W～16.2W
三、填空題：本大題共7小題，共19分。
17.如圖課間休息時許多同學會用含有少量水的薄壁礦泉水瓶這樣玩：首先將含有少量水的礦泉水瓶瓶蓋擰緊，接著兩手分別握住瓶的上、下部分，使勁擰瓶的下部，使其嚴重變形，然后迅速旋開瓶蓋，可看到瓶蓋飛出數米遠，同時瓶口和瓶內出現白氣，這是因?yàn)槠績?nèi)氣體對外做功，內能轉化為______，內能______，溫度降低，______遇冷液化為“白氣”。
18.甲、乙兩物體的質量之比為2：1，吸收的熱量之比是4：3，它們升高的溫度之比是1：3，則甲、乙兩種物質的比熱容之比是______。若將甲物質使用一半，則剩下的部分比熱容______(變大/不變/變小)。
19.如圖所示，取兩個相同的驗電器A和B(都不帶電)，用絲綢摩擦過的玻璃棒與A接觸后，A帶______電。再用帶絕緣柄的金屬棒將 A和B上的兩金屬球連接起來，金屬棒內電子的移動方向是______，電流方向是______。(后兩空選填“由A到B”或“由B到A”)
20.在如圖所示的電路中，有三個開關S1、S2、S3，如果僅將開關S3閉合，S1、S2斷開，則燈L1、L2______聯；如果將開關S1、S2閉合，S3斷開，則燈L1、L2______聯；當開關S1、S2、S3閉合，會造成電源______。
21.如圖所示電路中，電源電壓為3V且保持不變。閉合開關S，電壓表的示數為1V，則R1兩端電壓為______ V，斷開開關S，電壓表的示數為______ V。
22.如圖所示，電源電壓恒定，R1=20Ω，閉合開關S，斷開開關S1，電流表示數為0.3A.若再閉合S1，發現電流表示數變化了0.2A，則R2的電流為______ A，電源電壓為______ V；R2的阻值為______Ω。
23.電子式電能表表盤上標有“220V、20A、3000imp/kW?h”的字樣(imp表示電能表指示燈閃爍次數)，該電能表所接電路中用電器的總功率最大為______ W，若將某用電器單獨接在該電能表上，觀察到正常工作30min電能表指示燈閃爍了300次，則該用電器在上述時間內消耗的電能是______kW?h，該用電器的功率是______ W。
四、作圖題：本大題共1小題，共2分。
24.如圖甲所示是一個磁懸浮地球儀以及其內部結構示意圖。請?jiān)趫D乙中的兩個虛線框內分別標出通電螺線管的磁極以及電源的“+”極或“-”極。
五、實驗探究題：本大題共3小題，共19分。
25.在探究“不同物質的吸熱能力”的實驗中，在兩個相同的容器中分別裝入質量、初溫都相同的兩種液體A、B，并且用相同的裝置加熱，如圖甲所示。
(1)組裝圖甲的實驗裝置時應先確定______(選填“C”或“D”)器材的位置。
(2)通過比較______(選填“升高的溫度”或“加熱時間”)來反映兩種液體吸收熱量的多少。
(3)根據實驗數據繪制的液體的溫度隨加熱時間變化的關系圖像如圖乙所示，分析圖像可知，液體______(選填“A”或“B”)的吸熱能力更強。冬天，如果你想自制暖手袋，應選液體______(選填“A”或“B”)作為供暖物質效果更佳。
26.小玉同學在“探究電流與電壓和電阻的關系”實驗中，選用器材如下：電壓為4.5V的電源、阻值為0～30Ω的滑動變阻器、電流表、電壓表、開關、5Ω、10Ω、15Ω、20Ω的定值電阻各一個、導線若干。
(1)閉合開關前，調節滑動變阻器的滑片使其阻值______。
(2)如圖甲是小玉連接的實驗電路，檢查發現電路中有一根導線連接錯誤，請?jiān)趫D中連接錯誤的那根導線上打“×”，并用筆畫線代替導線將電路連接正確；
(3)試觸時，小玉同學發現電流表無示數，電壓表指針超過量程，則電路的故障可能是定值電阻______(選填“短路”或“斷路”)。
(4)在探究電流與電壓的關系時：
①多次改變滑片的位置，測出了多組實驗數據，記錄表格如下。當電壓表示數為2.8V時，電流表的示數如圖乙所示為______ A。
②分析表格中的實驗數據得出結論：當電阻一定時，導體中的電流與導體兩端電壓成______比。
③不能用小燈泡代替定值電阻做上述實驗，原因是小燈泡燈絲的電阻是隨______的變化而改變的。
(5)在探究電流與電阻的關系時：
①保持定值電阻兩端電壓1.5V不變，將5Ω電阻換成10Ω電阻，需要將滑動變阻器滑片向______(選填“A”或“B”)端滑動。
②選擇的定值電阻分別為5Ω、10Ω、15Ω、20Ω、為了使這四個電阻分別接入電路都能完成實驗，應控制電阻兩端不變的電壓不低于______ V。
(6)小琳還想測量U額=3.8V小燈泡L的額定功率他設計了如圖丙所示的電路。已知電源電壓為6V，R0=10Ω。請幫他完成下列實驗步驟。
①只閉合開關______，移動滑動變阻器的滑片使電壓表示數為3.8V時，小燈泡正常發光。
②只閉合開關______，保持滑動變阻器的滑片不動，此時電壓表的示數為4 V，將滑片移到最右端時電壓表示數為3V。
③小燈泡的額定功率P額=______ W。
27.在“影響電磁鐵磁性強弱的因素”實驗中，小明制成簡易電磁鐵甲、乙，并設計了如圖所示的電路。
(1)當滑動變阻器滑片向左移動時，電磁鐵甲、乙吸引大頭針的個數______(選填“增加”或“減少”)。
(2)根據圖示的情境可知，______(填“甲”或“乙”)的磁性強，說明電流一定時，______，電磁鐵磁性越強。
(3)電磁鐵吸引的大頭針下端分散的原因是______。
六、計算題：本大題共2小題，共12分。
28.用煤氣灶既方便又環保，一般的煤氣灶正常工作時，15min可使質量為4kg，溫度為50℃的水在一標準大氣壓下燒開。已知煤氣的熱值q=4.0×107J/m3，水的比熱容為c=4.2×103J/(kg?℃)，求：
(1)水吸收的熱量是多少？
(2)若煤氣灶放出的熱量70%被水吸收，煤氣灶實際放出的熱量為多少？
(3)要放出這些熱量，需燃燒多少m3煤氣？
29.小明過年時買了一個電熱杯墊給媽媽，如圖所示。電熱杯墊有加熱和保溫兩擋功能(通過閉合或斷開開關來實現該功能)，通過USB接口接到電腦上可以隨時喝上熱飲。杯墊內部簡化電路如圖所示，R1、R2為加熱元件，USB接口的輸出電壓為5V，R1電阻10Ω，當處于加熱狀態時，整個電路消耗的功率為7.5W。求：
(1)杯墊保溫時整個電路的電流是多少？
(2)保溫30min時產生的熱量是多少J？
(3)電阻R2的阻值是多少Ω？
答案和解析
1.【答案】A
【解析】解：A、室內掃地時，看見灰塵在空中飛舞，是固體顆粒在空氣中運動，不屬于分子運動，故A符合題意；
B、曬衣服時，水蒸發衣服變干，是水分子在空氣中發生擴散現象的緣故，說明分子在不停地做無規則運動，故B不符合題意；
C、衛生球放在箱子里，過幾天整個箱子充滿樟腦味，屬于擴散現象，說明分子在不停地做無規則運動，故C不符合題意；
D、把一塊方糖投入一杯開水中，過一會兒整杯水變甜，是糖分子在水中發生擴散現象，說明分子在不停地做無規則運動。故D不符合題意。
故選：A。
不同物體互相接觸時彼此進入對方的現象叫擴散，擴散現象說明：一切物質的分子都在不停地做無規則運動。
本題主要考查學生對：擴散現象定義和擴散現象說明了分子在不停地做無規則運動的理解。
2.【答案】A
【解析】解：水的比熱容大，與同質量的其它物質相比，升高相同的溫度，水吸收的熱量多，降溫效果好。
故選：A。
水的比熱容較大，相同質量水與其它物質相比，升高或降低相同的溫度，水吸熱或放熱多。
本題考查了水的比熱容大的應用，屬熱學基礎題。
3.【答案】D
【解析】解：根據圖示可知，兩個氣門都關閉，火花塞點火，活塞向下運動，氣缸容積增大，因此是做功沖程；在做功沖程中，缸內氣體的體積膨脹，對外做功，將內能轉化為機械能，故D正確，ABC錯誤。
故選：D。
汽油機的四個沖程，可根據氣閥和活塞的狀態判斷是哪個沖程；將機械能轉化為內能的是壓縮沖程，將內能轉化為機械能的是做功沖程。
此題是結合汽油機的沖程圖分析汽油機沖程的特點，要會根據電火花是否打火判斷是不是做功沖程。
4.【答案】B
【解析】解：A、撣子頭與物體摩擦轉移了電荷，故A錯誤。
B、撣子頭與物體摩擦后帶電能吸引輕小物體，故B正確。
C、撣子頭能夠吸附灰塵和頭發是利用帶電體能吸引輕小物體，與驗電器的原理不同，故C錯誤。
D、用金屬絲制作撣子頭，金屬絲會導電，吸塵效果不好，故D錯誤。
故選：B。
(1)摩擦起電的實質是電荷發生轉移。
(2)帶電體能吸引輕小物體。
(3)同種電荷相互排斥，異種電荷相互吸引。
(4)金屬的導電性能好。
本題考查了摩擦起電。電荷間相互作用和物體的導電性，屬于基礎題。
5.【答案】B
【解析】解：當閉合開關S1和S2后，電鈴被開關S1短路，電路為燈泡的基本電路，因此小燈泡發光，電鈴不響，故選B。
故選：B。
燈泡和電鈴串聯，開關S2控制整個電路，開關S1與電鈴并聯，根據短路的特點進行分析。
知道電路的三種狀態，并且會識別電路的連接狀態是解答的關鍵。
6.【答案】A
【解析】解：電流表在電路相當于導線，所以電流表把燈L1短路，電源不會短路；
由于不知道電流的大小，所以電流表和L2的燈絲不一定損壞，故A符合題意，BCD不符合題意。
故選：A。
由于電流表的內阻很小，連接在電路中時，相當于此處是導線連接的。
本題考查了電流表短路的作用，屬于基礎知識，比較簡單。
7.【答案】B
【解析】解：A、如果甲是電流表，乙是電壓表，電壓表串聯在電路中了，電阻很大，則兩燈泡都不能發光，故A錯誤；
B、如果甲是電壓表，乙是電流表，則電流分別經燈L1和L2回負極，兩燈都能發光，即燈L1和L2并聯，故B正確；
C、甲、乙都是電流表，則會造成電源短路，故C錯誤；
D、甲、乙都是電壓表，由于電壓表電阻很大，電路中電流幾乎為零，燈泡不發光，故D錯誤。
故選：B。
要確定圓圈中的電表符號，首先要弄清電壓表和電流表的正確使用方法：
電流表要串聯在電路中使用，而電壓表要與被測用電器并聯；
根據圖中各圓圈的位置以及和用電器的連接方式，結合電表的使用方法逐項進行分析。
知道電壓表與電流表在電路中的連接方式，分析清楚電路結構即可正確解題。
8.【答案】C
【解析】解：
A、若只將a、c接入電路，電阻絲全部接入電路，旋鈕順時針轉動時，變阻器接入電路的電阻不變，燈泡亮度不變，故A錯誤；
B、若只將b、c接入電路，轉動旋鈕，變阻器接入電路的電阻改變，電路中的電流改變，燈泡亮度會發生變化，故B錯誤；
CD、電位器是通過改變接入電路中電阻絲的長度來改變電阻，從而改變電路的電流達到改變燈泡亮度的目的，與滑動變阻器的工作原理相同，故C正確，D錯誤。
故選：C。
電位器的實質是滑動變阻器，串聯在電路中，靠通過改變接入電路中電阻絲的長度來改變電路的電流，從而改變燈泡亮度。
此題考查對滑動變阻器的理解和掌握。熟知使用和接線原則是解題關鍵。
9.【答案】D
【解析】解：A、在電阻一定時，導體兩端電壓越大，通過導體電流越大，故A錯誤；
BC、導體電阻由導體材料、長度、橫截面積決定，與導體兩端的電壓和通過導體的電流無關，故BC錯誤；
D、由I=UR可知，導體中的電流是由加在它兩端的電壓和它的電阻來決定的，故D正確；
故選：D。
導體電阻由導體材料、長度、橫截面積決定，與導體兩端的電壓和通過導體的電流無關，應用歐姆定律分析答題。
本題考查歐姆定律以及電阻的決定因素，要明確電阻、電流和電壓各自的決定因素，才能準確理解歐姆定律。
10.【答案】D
【解析】解：A、家用電冰箱的額定功率約為200W，故A錯誤；
B、內燃機不能排除機械間的摩擦，不能排除熱量的散失，所以機械效率不會達到100%，故B錯誤；
C、一盞家用LED燈正常工作電流約為0.1A，故C錯誤；
D、手機電池的電壓約為3.7V，故D正確。
故選：D。
不同物理量的估算，有的需要憑借生活經驗，有的需要簡單的計算，有的要進行單位的換算，最后判斷最符合實際的是哪一個；
由于存在能量損失，任何機械的效率都小于100%。
物理與社會生活聯系緊密，多了解一些生活中常見物理量的數值可幫助我們更好地學好物理，同時也能讓物理更好地為生活服務。
11.【答案】C
【解析】解：A.磁感線是科學家為了形象、直觀的研究磁場，是通過想象而描繪出來的，所以不是真實存在的，故A錯誤；
B.磁極間的相互作用規律是：同名磁極相互排斥，異名磁極相互吸引，故B錯誤；
C.磁體上磁性最強的部分叫做磁極，每個磁體有兩個磁極，故C正確；
D.通電螺線管外部的磁場與條形磁體的磁場相似，故D錯誤。
故選：C。
(1)根據理想模型方法的思路進行分析，即為了人們可以形象直觀的認識磁場，科學家通過想象引入了磁感線；
(2)利用磁極間的相互作用規律來分析判斷；
(3)利用磁極的定義來分析判斷；
(4)通電螺線管外部的磁場與條形磁體的磁場相似。
本題考查了對磁極的認識，知道磁極間的相互作用規律，知道磁感線的由來，以及磁體內部和外部都有磁場。
12.【答案】D
【解析】解：由圖可看出，電壓表V測量總電壓U，電壓表V1測量燈泡L兩端電壓；
根據串聯電路的電壓規律為：U=U1+U2；可知U大于U1，故電壓表甲使用大量程，示數為U=6V；電壓表乙使用小量程，示數為U1=2.4V；
電阻R兩端的電壓為U2=U?U1=6V?2.4V=3.6V；
電流中電流為：I=U2RR=3.6V6Ω=0.6A；
故ABC錯誤；D正確；
故選：D。
串聯電路的電壓規律為：U=U1+U2；明確圖中電壓表所測哪部分電壓；確定電壓表的量程，再根據歐姆定律I=UR可求出電流值。
明確串聯電路電壓規律，熟練運用歐姆定律，是解答此題的關鍵。
13.【答案】C
【解析】解：由圖可知，R和R0串聯，電流表測電路中的電流，電壓表測量壓敏電阻的電壓；
開關S閉合，有人進入電梯后，壓敏電阻R受到的壓力變大，由題意可知壓敏電阻的阻值減小，則串聯電路的總電阻減小，根據歐姆定律可知電路中的電流增大，即電流表示數增大，根據U=IR可知，R0的電壓增大；
根據串聯電路的分原理可知，壓敏電阻的電壓減小，即電壓表示數減小，所以電壓表與電流表示數之比減小。
綜上可知，C正確，ABD錯誤。
故選：C。
由圖可知，R和R0串聯，電流表測電路中的電流；開關S閉合，有人進入電梯后，壓敏電阻R受到的壓力變大，根據題意可知壓敏電阻的阻值變化以及總電阻的變化，由歐姆定律判定電路中電流的變化和R0兩端的電壓變化；根據R=UI知電壓表與電流表示數的比值變化。
本題考查串聯電路的特點和歐姆定律的應用，正確判斷電路的電阻變化是關鍵。
14.【答案】BD
【解析】解：A、內能的大小與溫度、質量、狀態等因素有關，只根據溫度無法判定內能的大小，故A錯誤；
B、發生熱傳遞的條件是有溫度差，溫度相同的物體接觸時不發生熱傳遞，故B正確；
C、熱量總是從溫度高的物體向溫度低的物體轉移，或者從物體的高溫部分傳到低溫部分，但是不一定從內能大的物體向內能小的物體轉移，故C錯誤；
D、同一物體質量一定，溫度降低，內能會減少，故D正確；
故選：BD。
(1)內能的大小與溫度、質量、狀態等因素有關；
(2)發生熱傳遞的條件是存在溫度差，熱量總是從溫度高的物體向溫度低的物體轉移，或者從物體的高溫部分傳到低溫部分；
(3)根據熱量、內能的單位以及含義進行判斷；
(4)同一物體溫度降低，內能減少。
本題是一道熱學綜合題，主要考查學生對內能、熱量，以及熱傳遞的條件等知識的理解和應用，是中考的熱點。
15.【答案】AD
【解析】解：A、甲驗演示的是電流的磁效應，即奧斯特實驗，說明通電導線周圍存在著磁場，故A正確；
B、地磁的南極在地理的北極附近，地磁的北極在地理的南極附近，司南的南極靜止時指向地磁場的北極，故B錯誤；
C、磁鐵具有吸引鐵、鈷、鎳等物質的性質，如果鐵棒沒有磁性也會吸引，故C錯誤。
D、當水位到達A時電路接通，電磁繼電器有磁性，銜鐵就會在電磁力吸引的作用下與紅燈和電鈴接通，紅燈亮，綠燈滅，故D正確。
故選：AD。
(1)通電導線周圍存在著磁場；
(2)指南針的南極指地理的南方；
(3)磁鐵具有吸引鐵、鈷、鎳等物質的性質；
(4)根據電磁繼電器的工作過程分析。
教材中的重要實驗裝置圖要采用對比記憶的方法認真識記，包括實驗裝置的名稱、說明的原理、重要的應用等。
16.【答案】BD
【解析】解：由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，V2測R2兩端的電壓，電流表測電路中的電流。
A、當滑動變阻器接入電路中的電阻為0時，電路中的電流最大，R1兩端的電壓最大，R2兩端的電壓為0，
由圖像可知，A為滑動變阻器R2的I?U關系圖像，B為電阻R1的I?U圖像，故A錯誤；
B、當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，
由U?I圖像可知，電路中的最小電流I=0.2A，R1兩端的電壓U1=4V，R2兩端的電壓U2=14V，
因串聯電路中總電壓等于各分電壓之和，
所以，電源電壓：
U=U1+U2=14V+4V=18V，故B錯誤；
C、由I=UR可得滑動變阻器的最大阻值：
R2=U2I=14V0.2A=70Ω，故C錯誤；
D、由圖像可知電路的最大電流為0.9A，定值電阻的電壓U1大=18V，
則電阻R1的最大功率為：
P1大=U1大I大=0.9A×18V=16.2W，
由圖像可知電路的最小電流為0.2A，定值電阻的電壓U1小=4V，
電阻R1的最小功率為：
P1小=U1小I小=0.2A×4V=0.8W，
所以電阻R1的功率變化范圍0.8W?16.2W，故D正確。
故選：BD。
由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，V2測R2兩端的電壓，電流表測電路中的電流。
(1)根據電壓變化的范圍進行判斷，定值電阻兩端電壓不會等于零，且定值電阻的電流與電壓成正比；
(2)根據串聯電流相等，結合串聯電壓規律計算電源電壓；
(3)當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，根據圖像讀出電路中的最小電流和兩電阻兩端的電壓，根據歐姆定律求出滑動變阻器的最大阻值；
(3)根據歐姆定律算出R1的阻值，由圖像得出最大電流和最小電流，及其對應的電壓，利用P=UI算出電阻R1的功率以及功率的變化范圍。
本題考查串聯電路電流和電壓的規律以及滑動變阻器的使用，關鍵是歐姆定律的應用，要明白電路各個用電器的連接情況，還要會看“I?U”關系圖像。在電學中，有些題目的信息是通過圖像給出的，所以要會讀電路圖中的信息和I?U圖像中的信息。
17.【答案】機械能 減小 水蒸氣
【解析】解：
瓶蓋被彈出時，瓶內氣體對外做功，將自身的內能轉化為瓶蓋的機械能；
當瓶蓋飛出時瓶內及瓶口有白霧，這是因?yàn)槠績?nèi)氣體對外做功，內能減小，水蒸氣遇冷液化形成了小水滴。
故答案為：機械能；減小；水蒸氣。
(1)做功可以改變物體的內能，物體對外做功，內能會減小，溫度降低。
(2)使氣體液化的方法：降低溫度和壓縮體積。
此題考查的是我們對于物理現象的分析能力，根據情境分析所用到的物理知識，這是一種新題型，值得我們關注。
18.【答案】2：1 不變
【解析】解：甲、乙兩種物質的比熱容之比c甲c乙=Q甲m甲Δt甲Q乙m乙Δt乙=Q甲Q乙×m乙m甲×Δt乙Δt甲=43×12×31=21；
甲物質使用一半，甲物質的種類和狀態沒有改變，故其比熱容不變。
故答案為：2：1；不變。
甲、乙兩物體的質量之比、吸收熱量之比和升高溫度之比已知，利用比熱容公式得到它們的比熱容之比；物質的比熱容只與物質的種類和狀態有關，與質量、溫度和熱量無關。
本題考查比熱容的概念和計算，要知道比熱容大小的決定因素，會利用比熱容公式進行簡單計算，本題難度不大。
19.【答案】正 由B到A 由A到B
【解析】解：絲綢摩擦過的玻璃棒帶正電，與A接觸后A帶正電，用帶絕緣柄的金屬棒將A和B上的金屬球連接起來后，B中的部分負電荷通過金屬棒流向A，即屬棒內電子的移動方向是由B到A，則電流的方向由A流向B。
故答案為：正；由B到A；由A到B。
(1)把被絲綢摩擦過的玻璃棒所帶的電荷稱為正電荷，接觸帶電的的兩個物體帶同種電荷；
(2)規定正電荷定向移動的方向是電流的方向，電流方向與自由電子的定向移動方向相反。
明確形成電流的條件和電流方向的規定，是解答此題的關鍵。
20.【答案】串 并 短路
【解析】解：由電路圖可知，當S3閉合，S1、S2斷開時，電流路徑只有一條，所以燈L1、L2串聯；
當開關S1、S2閉合，S3斷開時，電流路徑有兩條，即電流從電源正極分別經燈L1、L2流回電源負極，所以燈L1、L2并聯；
當開關S1、S2、S3閉合，會造成電源短路。
故答案為：串；并；短路。
串聯時，電流路徑只有一條，兩個電燈要相互影響，而并聯時，電流路徑有多條，兩個電燈相互不影響。
本題考查了串聯和并聯電路的特點。對于通過開關來改變電路連接方式的習題，當前后兩問中開關的狀態相反時，用電器的連接方式也隨之相反。
21.【答案】1 3
【解析】解：由圖可知，閉合開關S，該電路為R1和R2的串聯電路，電壓表測R1兩端的電壓；
已知電壓表的示數為1V，即R1兩端的電壓為U1=1V；
若斷開開關S，電壓表相當于連接在電源兩端，此時相當于測電源電壓，則電壓表的示數為3V。
故答案為：1；3。
由電路圖可知，閉合開關S，電阻R1、R2串聯，電壓表測R1兩端的電壓；斷開開關，根據電壓表的作用分析其示數的變化。
本題考查了學生對電路連接情況的分析和電壓表的使用，屬于電學基礎題，難度不大。
22.【答案】0.2630
【解析】解：(1)閉合S，斷開開關S1時，電路為R1的簡單電路，電流表測通過R1的電流，
由I=UR可得，電源的電壓：
U=I1R1=0.3A×20Ω=6V；
(2)若再閉合S1時，兩電阻并聯，電流表測干路電流，
因并聯電路中各支路獨立工作、互不影響，
所以，通過R1的電流不變，仍然為0.3A；
因并聯電路中干路電流等于各支路電流之和，且電流表示數變化了0.2A，
所以，干路電流變大，即電流表的示數增大，則通過R2的電流I2=0.2A，
因并聯電路中各支路兩端的電壓相等，
所以，R2的阻值：
R2=UI2=6V0.2A=30Ω。
故答案為：0.2；6；30。
(1)閉合開關S，斷開開關S1，電路為R1的簡單電路，電流表測電路中的電流，根據歐姆定律求出電源的電壓；
(2)若再閉合S1時，兩電阻并聯，電流表測干路電流，根據并聯電路的電流特點可知電流表示數的變化即為R2支路的電流，進一步可知電流表示數的變化，根據并聯電路的電壓特點和歐姆定律求出R2的阻值。
本題考查了并聯電路的特點和歐姆定律的應用，關鍵是能判斷出開關S1時電流表示數的變化即為通過R2支路的電流。
23.【答案】44000.1200
【解析】解：該電能表所接電路中用電器的最大總功率Pmax=UI=220V×20A=4400W；
3000imp/kW?h表示每消耗1kW?h的電能，電能表指示燈閃爍3000次，
指示燈閃爍300次，用電器消耗電能：
W=3003000kW?h=0.1kW?h，
用電器的功率：
P=Wt=0.1kW?h0.5h=0.2kW=200W。
故答案為：4400；0.1；200。
利用P=UI求得該電能表所接電路中用電器的最大總功率；3000imp/kW?h表示的是電路中每消耗1kW?h的電能，電能表指示燈閃爍3000次，據此求指示燈閃爍300次消耗的電能，再利用P=Wt求用電器的功率。
本題考查了電能表的參數的理解與電能的求法以及電功率的計算，這是利用電能表測量功率的一種類型習題，一定要熟練掌握。
24.【答案】
【解析】解：已知條形磁體上端為N極，則下端為S極，根據同名磁極相互排斥，可知，電磁鐵的上端為 S極，下端為N極。根據安培定則，伸出右手使大拇指指向電磁鐵的N極(電磁鐵的下端)，則四指彎曲所指的方向?yàn)殡娏鞯姆较颍娏鲝穆菥€管的下端流入，所以電源的下端為正極，如圖所示：
。
根據同名磁極相互排斥確定螺線管上面的極性，最后根據安培定則確定電流的方向；從而確定電源的正負極。
磁極間的相互作用規律與安培定則相結合是電磁學方面的常見題型，明確磁懸浮地球儀的工作原理是解答此題的關鍵。
25.【答案】D 加熱時間 A A
【解析】解：(1)由于要用酒精燈的外焰加熱，所以需先根據酒精燈固定D的高度；
(2)根據轉換法知：吸收熱量的多少是通過用相同的加熱器，比較加熱時間，若加熱時間相同，則吸收的熱量就相同；
(3)因質量相等的A和B兩種液體，在升高相同溫度時，A吸熱多，所以A的吸熱能力強，在降低相同的溫度時，A放熱多，供熱效果好，故從A和B中選一種液體裝入暖手袋中作為供熱物質，則應選擇A。
故答案為：(1)D；(2)加熱時間；(3)A；A。
(1)在此實驗中，酒精燈及溫度計的使用都有特殊的規定：使用酒精燈的外焰加熱，溫度計的玻璃泡要完全浸沒在液體中，但不能碰到容器底，所以要從下向上進行調節；
(2)我們使用相同的酒精燈通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
(3)根據比較物質吸熱能力的方法(使相同質量的不同物質升高相同的溫度，比較吸收的熱量，即比較加熱時間，吸收熱量多的吸熱能力強)確定哪種物質的吸熱能力強(即比熱容大)，再根據Q=cmΔt分析在其它條件相同時放熱的多少。
本題是探究不同物質吸熱能力強弱的實驗，考查了控制變量法、轉換法的應用和比較吸熱能力的方法，為熱學中的重要實驗。
26.【答案】(1)最大；(2)；(3)斷路；(4)①0.28；②正；③溫度；(5)①B；②1.8；(6)①S、S2；②S、S1；③1.672
【解析】解：(1)為了保護電路，閉合開關前，調節滑動變阻器的滑片使其阻值最大；
(2)原電路圖中，滑動變阻器、電流表和電壓表串聯后與定值電阻并聯是錯誤的，在“探究電流與電壓和電阻的關系”實驗中，定值電阻、滑動變阻器和電流表串聯，電壓表并聯在定值電阻兩端，如下圖所示：
；
(3)試觸時，小玉同學發現電流表無示數，說明電路可能斷路；電壓表指針超過量程，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了，即電路的故障可能是定值電阻斷路；
(4)①當電壓表示數為2.8V時，電流表的示數如圖乙所示，電流表選用小量程，分度值0.02A，其示數為0.28A；
②由表中數據可知，當電壓增大為原來的幾倍，通過定值電阻的電流也增大為原來的幾倍，故可得出結論：當電阻一定時，導體中的電流與導體兩端電壓成正比；
③在探究電流與電壓的關系實驗中，需控制電阻的阻值一定，而燈絲電阻隨溫度的變化而變化，故不能用小燈泡代替定值電阻做上述實驗；
(5)①實驗中，當把5Ω的電阻換成10Ω的電阻后，根據分壓原理，電阻兩端的電壓變大，研究電流與電阻關系時要控制電壓不變，根據串聯電路電壓的規律，要增大滑動變阻器兩端的電壓，由分壓原理，要增大滑動變阻器電阻阻值，故應把滑動變阻器滑片向B端滑動；
②研究電流與電阻的關系，要控制電壓表示數不變，滑動變阻器與定值電阻串聯，設電壓表示數為UV，根據串聯電路電壓的規律，滑動變阻器分得的電壓：
U滑=U總?UV=4.5V?UV，
根據分壓原理有：
U滑UV=R滑R定，即4.5V?UVUV=R滑R定------①，
因電壓表示數UV為定值，由①式知，方程左邊為一定值，故右邊也為一定值，故當定值電阻取最大時，滑動變阻器連入電路中的電阻最大，由①式得：
4.5V?UVUV=30Ω20Ω，
解得電壓表的示數：UV=1.8V，即為完成實驗，電壓表的最小電壓為1.8V；
(6)實驗步驟：
①只閉合開關S、S2，移動滑動變阻器的滑片使電壓表示數為3.8V時小燈泡正常發光；
②只閉合開關S、S1，保持滑動變阻器的滑片不動，此時電壓表的示數為4V，將滑片移到最右端時電壓表示數為3V；
③在步驟①中，燈泡和滑動變阻器串聯，電壓表測燈泡兩端電壓，移動滑動變阻器的滑片使電壓表示數為3.8V時小燈泡正常發光；
在步驟②中，R0和滑動變阻器串聯，電壓表測R0兩端的電壓，根據串聯電路電壓規律，滑動變阻器兩端電壓為U滑=U?U0=6V?4V=2V；
根據分壓原理可知，
U滑U0=R滑R0，即2V4V=R滑10Ω，
解得：R滑=5Ω；
在步驟①中，當小燈泡正常發光時，滑動變阻器兩端電壓為U滑′=U?UL=6V?3.8V=2.2V，
則小燈泡正常發光時額定電流為IL=I滑=U滑′R滑=2.2V5Ω=0.44A，
故小燈泡額定功率為：
PL=ULIL=3.8V×0.44A=1.672W。
故答案為：(1)最大；(2)見解答圖；(3)斷路；(4)①0.28；②正；③溫度；(5)①B；②1.8；(6)①S、S2；②S、S1；③1.672。
(1)為了保護電路，閉合開關前，調節滑動變阻器的滑片使其阻值最大；
(2)在“探究電流與電壓和電阻的關系”實驗中，定值電阻、滑動變阻器和電流表串聯，電壓表并聯在定值電阻兩端；
(3)試觸時，小玉同學發現電流表無示數，說明電路可能斷路；電壓表指針超過量程，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了；
(4)①根據電流表選用量程確定分度值讀數；
②根據表中數據分析得出結論；
③燈絲電阻隨溫度的變化而變化；
(5)①根據控制變量法，研究電流與電阻的關系時，需控制定值電阻兩端的電壓不變，當換上大電阻時，根據分壓原理確定電壓表示數的變化，由串聯電路電壓的規律結合分壓原理確定滑動變阻器滑片移動的方向；
②當將定值電阻換上較大的電阻時，如果控制電壓表示數較小，根據串聯電路電壓的規律，滑動變阻器就要分去更多的電壓，由分壓原理，滑動變阻器連入電路中的阻值將要求更大，而題中滑動變阻器的最大電阻為30Ω，根據串聯電路電壓的規律得出滑動變阻器分得的電壓，根據分壓原理表達式討論，當用最大電阻20Ω電阻進行實驗時，滑動變阻器連入電路中的電阻應最大，由此得出控制電壓表的最小電壓；
(6)已知燈的額定電壓，根據P=UI知要求得燈泡額定功率，求出燈正常發光時的電流即可；
①只閉合開關S、S2，移動滑動變阻器的滑片使電壓表示數為3.8V時小燈泡正常發光；
②只閉合開關S、S1，保持滑動變阻器的滑片不動，此時電壓表的示數為4V，將滑片移到最右端時電壓表示數為3V；
③根據步驟②利用串聯電路電壓規律和分壓原理求出滑動變阻器接入電路的阻值，因滑動變阻器R1接入電路的阻值不變，根據步驟①利用串聯電路電壓規律結合歐姆定律求出燈泡正常發光時的電流，然后根據P=UI求出燈泡額定功率。
本題探究電流與電壓和電阻的關系實驗，考查了注意事項、電路連接、電路故障、電流表讀數、數據分析、影響電阻大小因素、控制變量法和歐姆定律的應用及設計實驗方案測功率的能力。
27.【答案】增加 甲 匝數越多 同名磁極相互排斥
【解析】解：(1)當滑動變阻器滑片向左移動時，滑動變阻器的阻值減小，電路中的電流變大，電磁鐵的磁性增強，吸引大頭針的個數增加；
(2)由圖知，甲吸引大頭針的個數較多，說明甲的磁性較強，甲、乙串聯，電流相等，甲的線圈匝數大于乙的線圈匝數，說明電流一定時，線圈匝數越多，電磁鐵磁性越強；
(3)大頭針被磁化，同一端的磁性相同，互相排斥，所以下端分散。
故答案為：(1)增加；(2)甲；線圈匝數越多；(3)同名磁極相互排斥。
掌握影響電磁鐵磁性強弱的因素：電流的大小、線圈的匝數、有無鐵芯；
(1)分析滑動變阻器滑片向左移動時，電流的變化，得出電磁鐵磁性的變化及吸引大頭針個數的多少；
(2)根據電磁鐵吸引大頭針個數的多少判斷電磁鐵磁性的強弱并分析甲、乙磁性不同的原因；
(3)利用磁化和磁極間的作用規律進行分析。
探究“影響電磁鐵磁性強弱的因素”實驗，考查了影響電磁鐵磁性強弱的因素，考查了滑動變阻器對電路電流的影響，同時涉及到了磁極間的相互作用規律的應用。
28.【答案】解：
(1)水吸收的熱量：
Q吸=cm(t?t0)=4.2×103J/(kg?℃)×4kg×(100℃?50℃)=8.4×105J；
(2)由題知，Q吸=Q放×70%，
煤氣完全燃燒放出熱量：
Q放=Q吸70%=8.4×105J70%=1.2×106J，
(3)由Q放=Vq得需要煤氣的體積：
V=Q放q=1.2×106J4.0×107J/m3=0.03m3。
答：(1)水吸收的熱量為8.4×105J；
(2)若煤氣灶放出的熱量70%被水吸收，煤氣灶實際放出的熱量為1.2×106J；
(3)要放出這些熱量，需要0.03m3煤氣。
【解析】(1)知道水的質量、比熱容、初溫和末溫，利用Q吸=cm(t?t0)可以求出水吸收的熱量；
(2)煤氣完全燃燒釋放熱量的70%被水吸收，可求煤氣灶實際放出的熱量；
(3)利用Q放=mq就能計算出需要煤氣的質量。
本題考查了吸熱公式、燃料完全放熱公式、效率公式的靈活應用，體現了物理與生活相聯系的思想，是一道較為簡單的熱學綜合題。
29.【答案】解：
(1)由電路圖可知，當只閉合S1時，只有電阻R1工作，此時電路中電阻較大，電源電壓一定，P=U2R知，電功率較小，為保溫狀態；
兩開關都閉合時，兩電阻并聯，電路中電阻較小，電功率較大，為加熱狀態；
則杯墊保溫時整個電路的電流：I1=UR1=5V10Ω=0.5A；
(2)保溫30min時產生的熱量：Q=I12R1t=(0.5A)2×10Ω×30×60s=4500J；
(3)當S1、S2同時閉合時，R1與R2并聯，處于加熱狀態，
由P=UI可得，加熱狀態時整個電路的電流：I=P加熱U=7.5W5V=1.5A；
因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，
所以通過R2的電流為：I2=I?I1=1.5A?0.5A=1A，
由歐姆定律可得，R2=UI2=5V1A=5Ω。
答：(1)杯墊保溫時整個電路的電流為0.5A；
(2)保溫30min時產生的熱量是4500J；
(3)電阻R2的阻值是5Ω。
【解析】(1)電熱杯墊有加熱和保溫兩擋功能，由電路圖根據P=U2R分析判斷其工作狀態，根據歐姆定律求出保溫時電熱杯墊正常工作電路中電流；
(2)根據Q=I2Rt可求得保溫30min時產生的熱量；
(3)由P=UI可求得加熱狀態時整個電路的電流，根據并聯電路電流的特點和歐姆定律求出R2的阻值。
本題考查了并聯電路特點和歐姆定律的應用，正確分析電熱杯墊的兩種工作狀態下電路的連接方式是關鍵。電壓U/V
1.0
1.4
2.0
2.4
2.8
電流I/A
0.1
0.14
0.20
0.24
