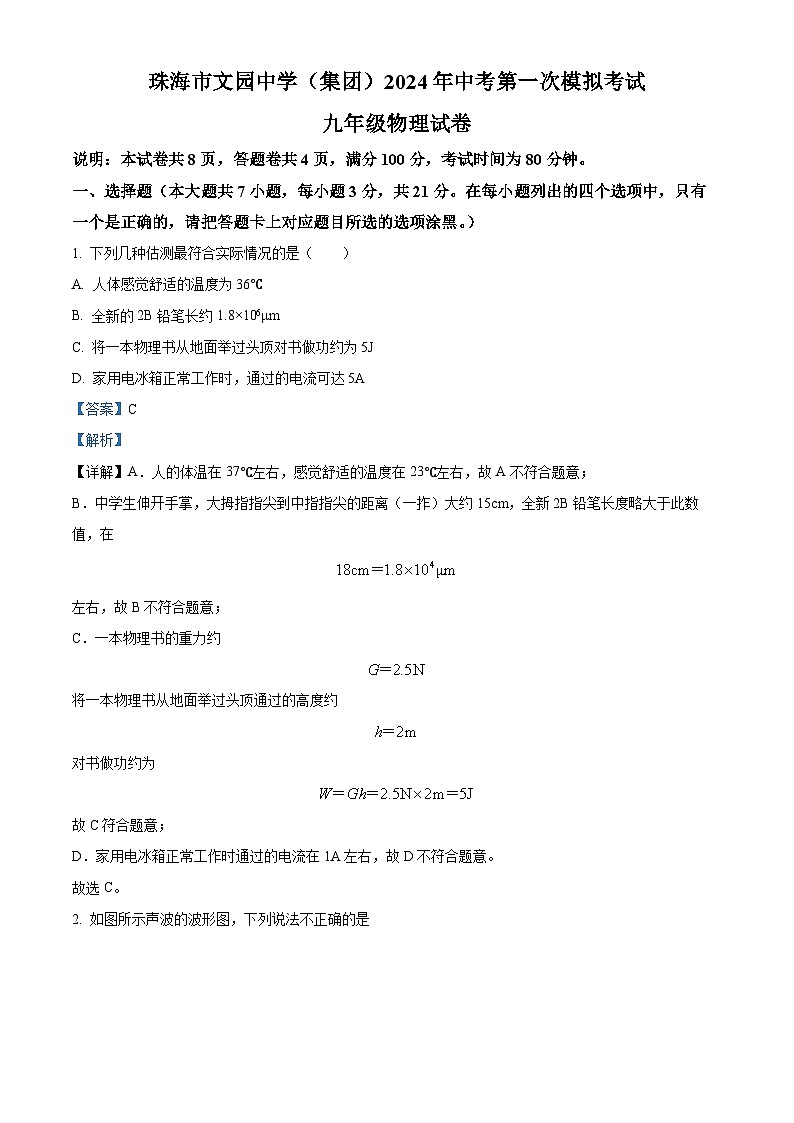

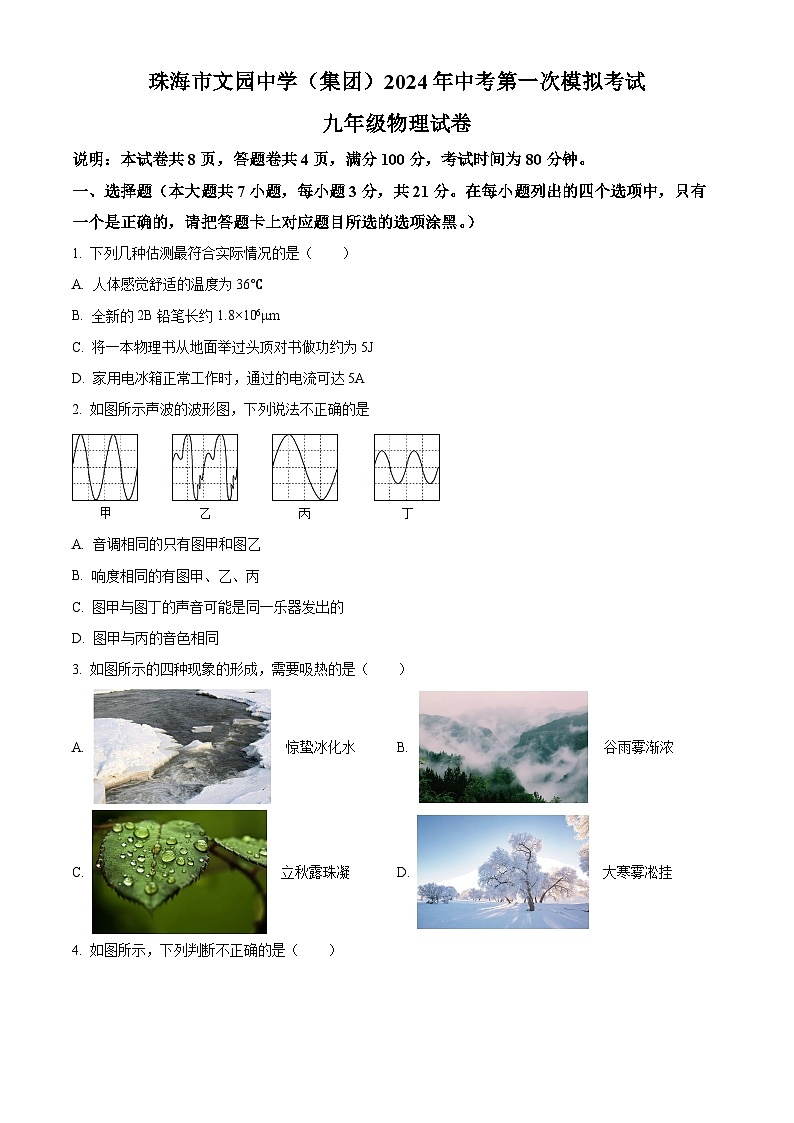

2024年廣東省珠海市文園中學（集團）中考第一次模擬考試九年級物理試卷（原卷版+解析版）

這是一份2024年廣東省珠海市文園中學（集團）中考第一次模擬考試九年級物理試卷（原卷版+解析版），文件包含2024年廣東省珠海市文園中學集團中考第一次模擬考試九年級物理試卷原卷版docx、2024年廣東省珠海市文園中學集團中考第一次模擬考試九年級物理試卷解析版docx等2份試卷配套教學資源，其中試卷共32頁， 歡迎下載使用。
說明：本試卷共8頁，答題卷共4頁，滿分100分，考試時間為80分鐘。
一、選擇題（本大題共7小題，每小題3分，共21分。在每小題列出的四個選項中，只有一個是正確的，請把答題卡上對應題目所選的選項涂黑。）
1. 下列幾種估測最符合實際情況的是（ ）
A. 人體感覺舒適的溫度為36℃
B. 全新的2B鉛筆長約1.8×106μm
C. 將一本物理書從地面舉過頭頂對書做功約為5J
D. 家用電冰箱正常工作時，通過的電流可達5A
【答案】C
【解析】
【詳解】A．人的體溫在37℃左右，感覺舒適的溫度在23℃左右，故A不符合題意；
B．中學生伸開手掌，大拇指指尖到中指指尖的距離（一拃）大約15cm，全新2B鉛筆長度略大于此數值，在
左右，故B不符合題意；
C．一本物理書的重力約
將一本物理書從地面舉過頭頂通過的高度約
對書做功約為
故C符合題意；
D．家用電冰箱正常工作時通過的電流在1A左右，故D不符合題意。
故選C。

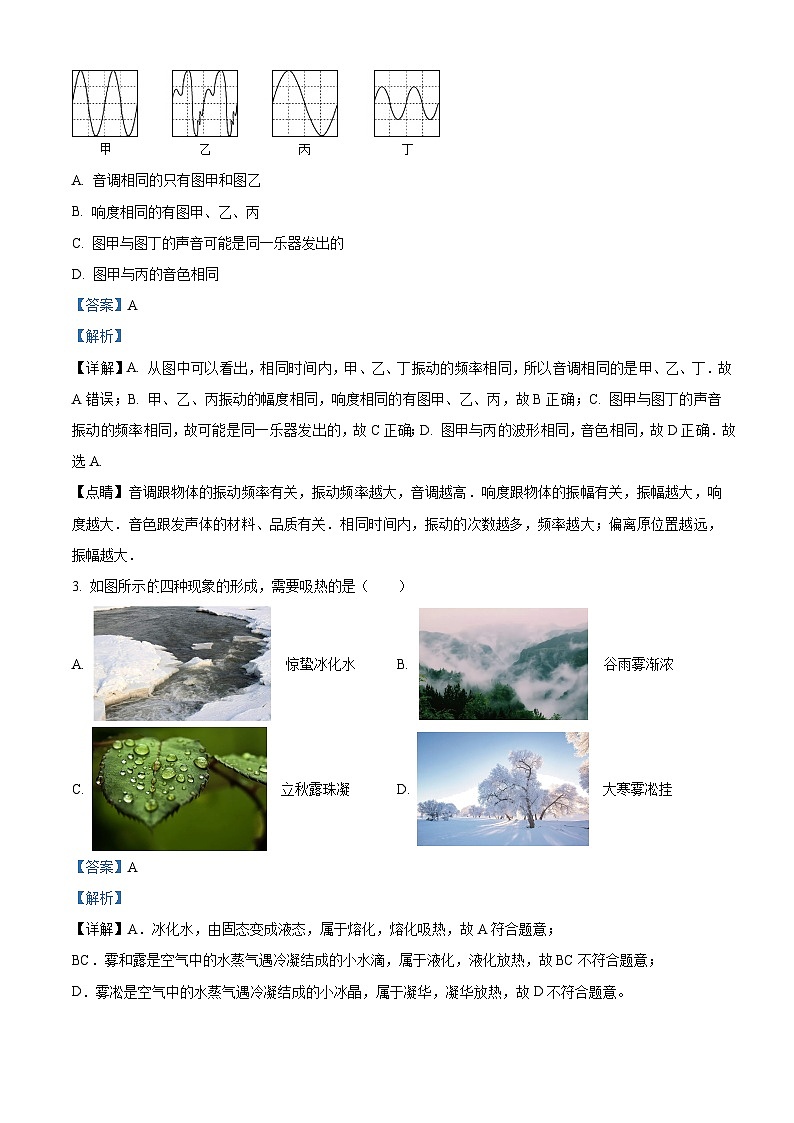

2. 如圖所示聲波的波形圖，下列說法不正確的是
A. 音調相同的只有圖甲和圖乙
B. 響度相同的有圖甲、乙、丙
C. 圖甲與圖丁的聲音可能是同一樂器發出的
D. 圖甲與丙的音色相同
【答案】A
【解析】
【詳解】A. 從圖中可以看出，相同時間內，甲、乙、丁振動的頻率相同，所以音調相同的是甲、乙、丁．故A錯誤；B. 甲、乙、丙振動的幅度相同，響度相同的有圖甲、乙、丙，故B正確；C. 圖甲與圖丁的聲音振動的頻率相同，故可能是同一樂器發出的，故C正確；D. 圖甲與丙的波形相同，音色相同，故D正確．故選A.
【點睛】音調跟物體的振動頻率有關，振動頻率越大，音調越高．響度跟物體的振幅有關，振幅越大，響度越大．音色跟發聲體的材料、品質有關．相同時間內，振動的次數越多，頻率越大；偏離原位置越遠，振幅越大．
3. 如圖所示四種現象的形成，需要吸熱的是（ ）
A. 驚蟄冰化水B. 谷雨霧漸濃
C. 立秋露珠凝D. 大寒霧凇掛
【答案】A
【解析】
【詳解】A．冰化水，由固態變成液態，屬于熔化，熔化吸熱，故A符合題意；
BC．霧和露是空氣中的水蒸氣遇冷凝結成的小水滴，屬于液化，液化放熱，故BC不符合題意；
D．霧凇是空氣中的水蒸氣遇冷凝結成的小冰晶，屬于凝華，凝華放熱，故D不符合題意。
故選A。

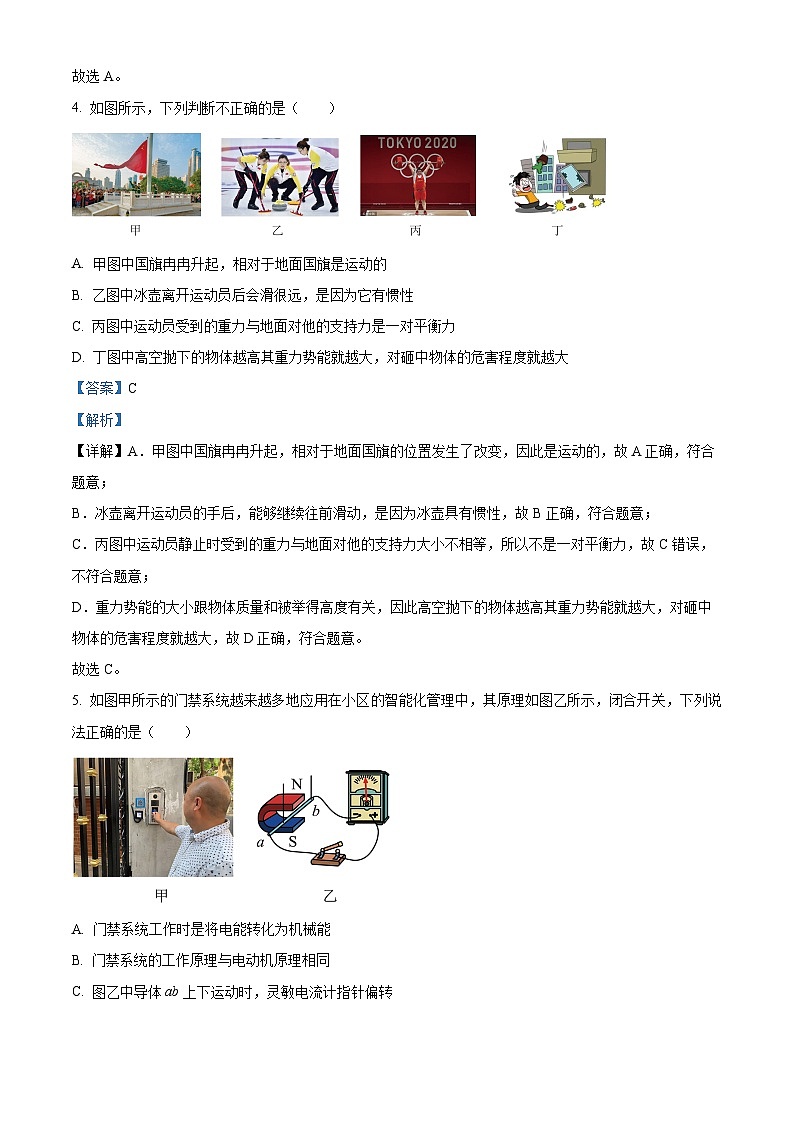

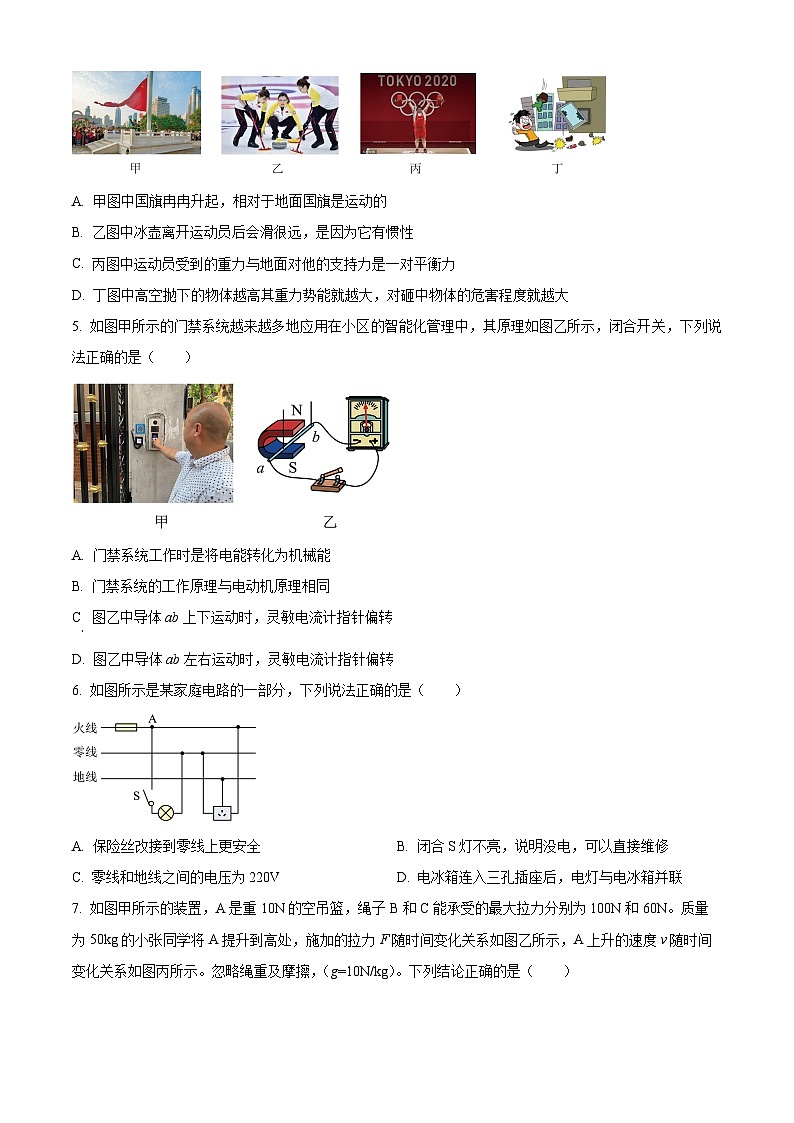

4. 如圖所示，下列判斷不正確的是（ ）
A. 甲圖中國旗冉冉升起，相對于地面國旗是運動的
B. 乙圖中冰壺離開運動員后會滑很遠，是因?yàn)樗袘T性
C. 丙圖中運動員受到的重力與地面對他的支持力是一對平衡力
D. 丁圖中高空拋下的物體越高其重力勢能就越大，對砸中物體的危害程度就越大
【答案】C
【解析】
【詳解】A．甲圖中國旗冉冉升起，相對于地面國旗的位置發生了改變，因此是運動的，故A正確，符合題意；
B．冰壺離開運動員的手后，能夠繼續往前滑動，是因?yàn)楸鶋鼐哂袘T性，故B正確，符合題意；
C．丙圖中運動員靜止時受到的重力與地面對他的支持力大小不相等，所以不是一對平衡力，故C錯誤，不符合題意；
D．重力勢能的大小跟物體質量和被舉得高度有關，因此高空拋下的物體越高其重力勢能就越大，對砸中物體的危害程度就越大，故D正確，符合題意。
故選C。
5. 如圖甲所示的門禁系統越來越多地應用在小區的智能化管理中，其原理如圖乙所示，閉合開關，下列說法正確的是（ ）

A. 門禁系統工作時是將電能轉化為機械能
B. 門禁系統的工作原理與電動機原理相同
C. 圖乙中導體ab上下運動時，靈敏電流計指針偏轉
D. 圖乙中導體ab左右運動時，靈敏電流計指針偏轉
【答案】D
【解析】
【詳解】A．門禁系統的原理如圖乙所示，利用的是電磁感應，是把機械能轉化為電能，故A錯誤；
B．門禁系統的原理如圖乙所示，利用的是電磁感應；電動機的原理是通電線圈在磁場中受力轉動，門禁系統的原理與電動機的原理不同，故B錯誤；
C．若圖乙中導體ab上下運動時，導體沒有在磁場中切割磁感線，靈敏電流計指針不偏轉，故C錯誤；
D．若圖乙中磁體左右運動，運動是相對的，導體在磁場中切割磁感線，靈敏電流計指針會偏轉，故D正確。
故選D。
6. 如圖所示是某家庭電路的一部分，下列說法正確的是（ ）
A. 保險絲改接到零線上更安全B. 閉合S燈不亮，說明沒電，可以直接維修
C. 零線和地線之間的電壓為220VD. 電冰箱連入三孔插座后，電燈與電冰箱并聯
【答案】D
【解析】
【詳解】A．火線帶電，零線不帶電，為了保護電路，保險絲應接在火線上，故A錯誤；
B．閉合S燈不亮，為了安全，應斷開開關，再進行維修，故B錯誤；
C．零線和地線都沒有電，零線和地線之間的電壓為0V，故C錯誤；
D．電冰箱連入三孔插座后，電燈與電冰箱并聯，互不影響，故D正確。
故選D。

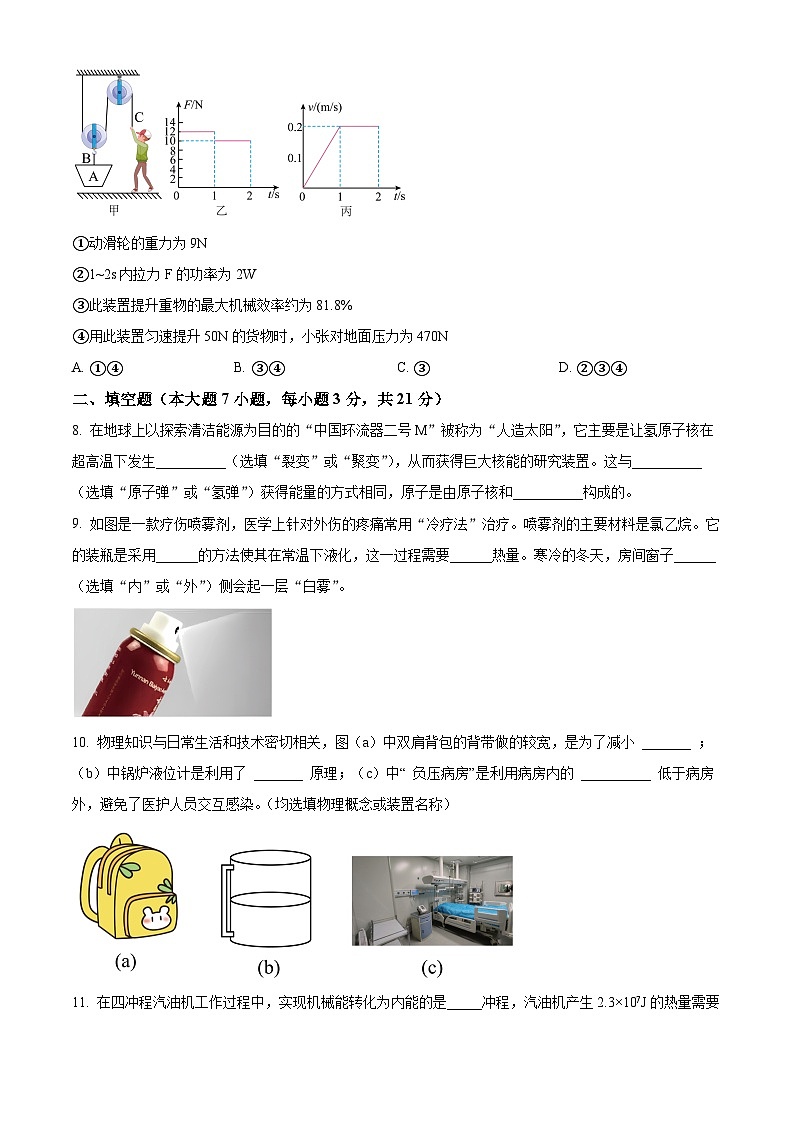

7. 如圖甲所示的裝置，A是重10N的空吊籃，繩子B和C能承受的最大拉力分別為100N和60N。質量為50kg的小張同學將A提升到高處，施加的拉力F隨時間變化關系如圖乙所示，A上升的速度v隨時間變化關系如圖丙所示。忽略繩重及摩擦，（g=10N/kg）。下列結論正確的是（ ）

①動滑輪的重力為9N
②1~2s內拉力F的功率為2W
③此裝置提升重物的最大機械效率約為81.8%
④用此裝置勻速提升50N的貨物時，小張對地面壓力為470N
A. ①④B. ③④C. ③D. ②③④
【答案】C
【解析】
【詳解】①由圖丙可知，在1~2s內A被勻速提升，由圖乙可知此時的拉力F=10N，由圖知n=2，忽略繩重及摩擦，拉力為
則動滑輪重力為
故①錯誤；
②由圖丙可知，1~2s內A上升的速度vA=0.2m/s，拉力端移動速度為
1~2s內拉力F的功率為
故②錯誤；
③忽略繩重及摩擦，C處繩子拉力為
則當C處最大拉力為60N時，B處拉力為
大于繩子B能承受的最大拉力100N，當B處最大拉力為100N時，C處拉力為
小于繩子C能承受的最大拉力60N，所以要以B處最大拉力為準，此時C處的拉力為
B處的拉力為
此裝置最多能勻速運載貨物的重力為
裝置提升重物的機械效率隨提升物重的增大而增大，此裝置提升重物的最大機械效率為
故③正確；
④人的重力為
因?yàn)椴挥?jì)繩重和摩擦，所以繩子自由端的拉力為
因此小張對地面的壓力為
故④錯誤，綜上所述只有③正確，故C正確，ABD錯誤。
故選C。
二、填空題（本大題7小題，每小題3分，共21分）
8. 在地球上以探索清潔能源為目的的“中國環流器二號M”被稱為“人造太陽”，它主要是讓氫原子核在超高溫下發生__________（選填“裂變”或“聚變”），從而獲得巨大核能的研究裝置。這與__________（選填“原子彈”或“氫彈”）獲得能量的方式相同，原子是由原子核和__________構成的。
【答案】 ①. 聚變 ②. 氫彈 ③. 電子
【解析】
【詳解】[1][2]“中國環流器二號M”其實就是所謂的人工可控核聚變，就是通過模仿太陽內部的工作原理來獲取能量。裝置使氫原子核在超高溫下發生聚變，獲得巨大核能，這與氫彈獲得能量方式相同。
[3]原子的結構是由帶正電的原子核和帶負電的核外電子構成的。
9. 如圖是一款療傷噴霧劑，醫學上針對外傷的疼痛常用“冷療法”治療。噴霧劑的主要材料是氯乙烷。它的裝瓶是采用______的方法使其在常溫下液化，這一過程需要______熱量。寒冷的冬天，房間窗子______（選填“內”或“外”）側會起一層“白霧”。

【答案】 ①. 壓縮體積 ②. 放出 ③. 內
【解析】
【詳解】[1][2]使氣體液化的方法有兩種：一是降低溫度，二是壓縮體積。要在常溫下讓氯乙烷從氣態變?yōu)橐簯B(tài)，我們可采取壓縮體積的方法使其在常溫下液化，這一過程要放出熱量。
[3]寒冷的冬天，房子內溫度較高，屋內的水蒸氣遇到冷的房間窗子，液化形成小水滴，附著在房間窗子的內側。
10. 物理知識與日常生活和技術密切相關，圖中雙肩背包的背帶做的較寬，是為了減小 _______ ；（b）中鍋爐液位計是利用了 _______ 原理；（c）中“ 負壓病房”是利用病房?jī)?nèi)的 __________ 低于病房外，避免了醫護人員交互感染。（均選填物理概念或裝置名稱）
【答案】 ①. 壓強 ②. 連通器 ③. 氣壓
【解析】
【詳解】[1]雙肩背包的背帶做的較寬，通過增大接觸面積從而減小壓強。
[2]鍋爐液位計的組成是兩端開口，中間連通，這就是連通器，利用連通器原理，判斷水位。
[3]負壓病房指的是氣壓低于病房外的氣壓，這樣外面的新鮮空氣就能進入病房?jī)?nèi)，被污染的空氣就不能流出病房外。
11. 在四沖程汽油機工作過程中，實現機械能轉化為內能的是_____沖程，汽油機產生2.3×107J的熱量需要完全燃燒______kg的汽油（汽油的熱值為4.6×107J/kg）。多數火箭的發動機選用液態氫作燃料，主要是因?yàn)闅渚哂休^大的_____。
【答案】 ①. 壓縮 ②. 0.5 ③. 熱值
【解析】
【詳解】[1]在汽油機的壓縮沖程中，活塞壓縮氣體做功，使氣體的內能增大、溫度升高，該過程中機械能轉化為內能；
[2]需要完全燃燒汽油的質量：
m==0.5kg；
[3]火箭采用液態氫作為火箭的燃料，原因是液態氫具有較高的熱值，完全燃燒相同質量的氫和其它燃料比較，氫可以釋放出更多的熱量。
12. 如圖甲是“比較不同物質吸熱能力”的實驗裝置，用相同的容器分別裝入_______和初溫相同的A、B兩種液體，用相同的電加熱器同時對它們加熱，其溫度隨時間變化的圖像如圖乙所示。由圖像可知：升高相同的溫度，_______液體吸收熱量更多，________液體更適合給汽車發動機散熱。

【答案】 ①. 質量 ②. A ③. A
【解析】
【詳解】[1][2][3]根據比較吸熱能力的方法，要控制不同物質的質量相同，故用相同的容器分別裝入質量和初溫相同的A、B兩種液體，用相同的電加熱器同時對它們加熱；由圖像可知：升高相同的溫度，A加熱時間長，故A液體吸收熱量更多，A的比熱容大，根據Q=cmΔt可知，質量相同的A、B兩種液體升高相同的溫度，A吸熱多，故液體A更適合給汽車發動機散熱。
13. 如圖甲所示，水平地面上的物體，受到方向不變的推力F的作用，其F﹣t和v﹣t的圖象分別如圖乙、丙所示，由圖象可知，0～3s內物體處于______狀態，推力對物體做功______J，t＝5s時，物體受到的摩擦力是______N。
【答案】 ①. 靜止 ②. 0 ③. 60
【解析】
【詳解】[1][2]由丙圖知：0～3s內物體的速度大小為零，物體處于靜止?fàn)顟B(tài)；有推力但物體沒有移動距離，所以，推力對物體做功0J。
[3]由丙圖知，9～12s內，物體做勻速直線運動，由乙圖知，此時推力F＝60N，根據二力平衡條件可知，摩擦力的大小為
f＝F＝60N
在3～6s內，物體加速運動，受力不平衡，推力大于摩擦力；但由于物體對地面的壓力和接觸面的粗糙程度沒有改變，所以摩擦力大小不變，仍為60N。
14. 如圖甲所示的電路中，R1為定值電阻，R2為滑動變阻器，電源電壓保持不變，電流表示數I與電壓表示數U的變化關系如圖乙所示。閉合開關S后，滑片P從b端移動到a端，電壓表示數與電流表示數比值___________（選填“變大”“變小”或“不變”），電源電壓為___________V，R1的阻值為___________Ω。
【答案】 ①. 變小 ②. 6 ③. 5
【解析】
【詳解】[1]由圖甲可知，兩電阻串聯，電壓表測R2兩端的電壓，電流表測電路中電流，電壓表示數與電流表示數比值即為滑動變阻器的電阻，當滑片P從b端移動到a端，滑動變阻器連入電路的電阻減小，所以，滑片P從b端移動到a端，電壓表示數與電流表示數比值變小。
[2][3]由圖乙可知，當電流為1.2A時，滑動變阻器沒有接入電路中，根據歐姆定律有
當電流為0.4A時，滑動變阻器接入電路的阻值最大，根據歐姆定律有
聯立解得
，
三、作圖題（本大題共3小題，共7分）
15. 如圖所示，用繩子拉住傾斜的小樹，圖中可以看成是支點，是樹的重心，請畫出繩子拉力F的力臂l和樹所受到的重力。
【答案】
【解析】
【詳解】由支點向力F的作用線作垂線，垂線段即為力臂l；樹受到的重力，方向豎直向下，作用點在它的重心，故作圖如下：
16. 畫出兩條光線經透鏡折射后的光路。

【答案】
【解析】
【詳解】由于凸透鏡能將平行光會聚到焦點上，所以平行于主光軸光，經過凸透鏡折射，經過焦點；經過光心的光，不發生折射，沿原來的傳播方向傳播，如下圖所示：

17. 如圖，將帶有開關的五孔插座正確接入家庭電路中。

【答案】
【解析】
【詳解】由圖可知，上面的導線安裝有保險絲，是火線，下面的導線是零線。插座的右孔與開關串聯接到火線，左孔接零線，如圖所示：

四、實驗題（本大題3小題，共19分）
18. 親愛的同學，請你根據自己掌握的實驗操作技能，回答下列問題。
（1）如圖甲所示，在測量物體長度時，讀數正確的是__________（選填“A”或“B”）方法，所測物體的長度應記為__________cm。如圖乙所示的秒表讀數為__________s；
（2）如圖丙所示，將天平放在水平臺面上，取下橡膠墊圈，接下來的操作是____________________，再調節平衡螺母直到指針指在分度盤中央。測量某物體質量時，天平平衡后，右盤中砝碼和游碼的位置如圖丙所示，則該物體的質量m=__________g；
（3）如圖丁所示，這是小明家電能表的表盤，其示數為_________kW·h，他家單獨使用某用電器時，觀察到5min電能表的圓盤轉了45轉則該用電器的實際電功率為__________W。
【答案】 ①. B ②. 2.35 ③. 337.5 ④. 將游碼撥到標尺的零刻度線處 ⑤. 178 ⑥. 2038.5 ⑦. 216
【解析】
【詳解】（1）[1][2]讀數時視線要垂直于尺面，故讀數正確的是B。由圖可知，刻度尺的分度值為1mm，起始位置對應的刻度值是4.00cm，物體末端對應的刻度值是6.35cm，則物體的長度為
L=6.35cm-4.00cm=2.35cm
[3]小表盤為分針盤，分度值為0.5min，指針在5和6之間，靠近6；大表盤為秒針盤，分度值為0.1s，指針在37.5，因此讀數為5min37.5s即337.5s。
（2）[4][5]根據天平調節平衡的步驟可知，接下來的操作是將游碼撥到標尺的零刻度線處，再調節平衡螺母直到指針指在分度盤中央，由圖可知物體的質量
m=100g+50g+20g+5g+3g=178g
（3）[6]電能表顯示的數字的最后一位為小數部分，故示數為2038.5 kW·h。
[7]由題意知，2500r/(kW·h)表示電路中每消耗1kW·h的電能，電能表的轉盤轉2500r，電能表的轉盤轉過45r消耗的電能為
由得，她家所有用電器的總功率為
19. 小明和小紅利用如題圖甲所示的裝置做“探究平面鏡成像特點”的實驗：
（1）在豎立的玻璃板前點燃蠟燭A，拿未點燃的蠟燭B（與蠟燭A大小相同）豎立在玻璃板后面移動，人眼一直在玻璃板的前側（蠟燭A這一側）觀察，直至蠟燭B與蠟燭A的像完全重合，這種確定像與物大小關系的方法是___________（選填“控制變量法”“等效替代法”或“轉換法”）；
（2）移去蠟燭B，在其原來位置上放置一塊光屏，直接觀察光屏，光屏上___________（選填“能”或“不能”）出現蠟燭的像，說明物體通過平面鏡所成的像是___________（選填“虛”或“實”）像；
（3）實驗時，將蠟燭A逐漸靠近玻璃板時，其像的大小___________（選填“變大”“變小”或“不變”）；
（4）如題圖乙所示，小明在實驗中采用的是厚玻璃板，他觀察到蠟燭A通過玻璃板成了兩個清晰的像k1和k2，則像k1的像距為圖乙中的___________（選填“v1”或“v2”）；若在圖乙中k1和k2兩個像中間放置一塊不透明薄擋板，則小明在蠟燭A這一側透過玻璃板能看到___________（選填“只有k1”“只有k2”或“k1和k2”）。
【答案】 ①. 等效替代法 ②. 不能 ③. 虛 ④. 不變 ⑤. v2 ⑥. k1和k2
【解析】
【詳解】（1）[1]實驗時采用兩個完全相同的蠟燭，一支蠟燭放在玻璃板的前面并點燃，另一支放在玻璃板的后面，眼睛應在點燃的蠟燭一側觀察；當玻璃板后面的蠟燭和玻璃板前面的蠟燭的像完全重合時，可以確定像的位置和大小，這是等效替代法。
（2）[2][3]虛像不能成在光屏上，而實像能夠成在光屏上，由于平面鏡所成的像是光的反射光線反向延長線會聚形成的虛像，所以不會成在光屏上。
（3）[4]平面鏡成像特點：像與物到鏡面的距離相等，像與物大小相同，所以實驗時，將蠟燭A逐漸靠近玻璃板時，它的像的大小不變。
（4）[5][6]圖中的像k1是通過玻璃前板形成的，k2是通過后板形成的，則k1位置的像的像距v應是圖中的v2；若在圖乙中k1和k2兩個像中間放置一塊不透明薄擋板，則小明在蠟燭A這一側透過玻璃板能看到k1和k2。
20. 用如圖甲所示的電路探究“電流與電阻的關系”，電源電壓為保持不變，滑動變阻器的規格是“”，阻值為的電阻各一個，滿足測量需求的電流表、電壓表各一個。
（1）按圖甲所示的電路圖，正確連接圖乙的實物電路，閉合開關S前，滑動變阻器的滑片P應移到__________點（選填“A”或B”），閉合開關后發現電流表無示數，電壓表示數約為，故障原因可能是_________；
（2）探究“電流與電阻的關系”其實驗步驟如下：
①在電路中接入阻值為的定值電阻，移動滑動變阻器的滑片，使得電壓表示數如圖丙所示，為________V，記錄電流表示數；
②用的定值電阻替換的定值電阻再閉合開關，他應該將滑動變阻器的阻值__________（選填“調大”或“調小”），這樣操作的目的是__________，再記錄電流表示數；
③用的定值電阻替換的定值電阻再閉合開關，他調節滑動變阻器的阻值，發現電壓表示數始終不能調為為完成四次探究，實驗中需要滑動變阻器的最大阻值至少為_________。
【答案】 ①. B ②. 定值電阻開路 ③. 1 ④. 調大 ⑤. 控制定值電阻兩端電壓不變 ⑥. 40
【解析】
【詳解】（1）[1]為了保護電路，閉合開關S前，滑動變阻器的滑片P應移到阻值最大處，即B端。
[2]閉合開關S，發現電流表無示數，說明電路可能斷路，電壓表示數約為3V，電壓表與電源連通，則故障原因可能是與電壓表并聯的定值電阻斷路了。
（2）[3]由圖丙知，電壓表選用小量程，分度值為0.1V，定值電阻兩端的電壓U0=1V。
[4][5]探究電流與電阻的實驗中，要保持定值電阻兩端電壓一定（或保持電壓表示數不變），當用10Ω的電阻替換5Ω的電阻后，根據分壓原理，定值電阻兩端的電壓變大，為保持電壓表示數不變，應增大滑動變阻器兩端的電壓，由分壓原理，可知他應該將滑動變阻器的阻值調大。
[6]根據串聯電路電壓的規律，滑動變阻器分得的電壓
U滑1=U﹣U0=3V﹣1V=2V
滑動變阻器分得的電壓為電壓表示數的2倍，根據分壓原理，當接入20Ω電阻時，滑動變阻器連入電路中的電阻為
R滑=2×20Ω=40Ω
為了能夠利用上述4個定值電阻，實驗中需要滑動變阻器的最大阻值至少為40Ω。
五、計算題（本大題2小題，共13分）
21. 2023年5月，世界智能大會在天津的成功舉辦，將進一步推動我國人工智能技術的研發和應用。圖甲為某款智能機器人，質量為，底部輪與地面接觸總面積為，它在某次引領接待工作中沿直線行走的速度隨時間變化的圖像如圖乙所示。（g?。?br>（1）求智能機器人靜止在水平地面上時，對地面產生的壓強；
（2）在內，智能機器人受到的水平阻力為重力的0.05倍，求此段時間內智能機器人牽引力做功的功率。
【答案】（1）；（2）18W
【解析】
【詳解】解：（1）智能機器人靜止在水平地面上時對地面產生的壓力
F=G=mg=30kg×10N/kg=300N
智能機器人靜止在水平地面上時對地面產生的壓強
（2）在0~6s內機器人做勻速直線運動，水平方向上牽引力和阻力是一對平衡力，機器人牽引力F大小等于受到的阻力f，牽引力為
F=f=0.05G=0.05×300N=15N
機器人勻速直線運動時速度為1.2m/s，則牽引力做功的功率為
答：（1）智能機器人對地面產生的壓強為；
（2）在0~6s內智能機器人牽引力做功的功率為18W。
22. 如圖所示是一種電熱水龍頭和它的電路簡圖。旋轉手柄可使扇形開關S同時接觸兩個相鄰觸點，從而控制流出的水為冷水、溫水或熱水。已知R1、R2是電熱絲，R2 =55Ω，溫水擋的電功率是2.2kW。求：
（1）當流出水為溫水時，接入電阻的值；
（2）當流出水為熱水時，熱水擋的電功率；
（3）若該水龍頭1min能放出約1kg的溫水，效率為84%，則溫水升高的溫度。
【答案】（1）22Ω；（2）3080W；（3）26.4℃
【解析】
【詳解】解：（1）由可得，流出水為溫水時接入電阻的值
（2）由圖可知，當扇形開關S接1、2時，只有R1工作，電阻較大，根據可知此時為溫水擋，由上述可知R2 =22Ω；當扇形開關S接3、2時，R1、R2并聯，電阻較小，根據可知此時為熱水擋，此時電路的電阻為
則熱水擋的電功率
（3）當流出水為溫水時，由可得，該水龍頭1min消耗的電能
W=P溫水t=2200W×60s=1.32×105J
由題意可知，效率為84%，水吸收的熱量
Q吸=ηW=84%×1.32×105J=1.1088×105J
溫水升高的溫度
答：（1）當流出水為溫水時，接入電阻的值為22Ω；
（2）當流出水為熱水時，熱水擋的電功率為3080W；
（3）溫水升高的溫度為26.4℃。
六、綜合能力題（本大題3小題，共19分）
23. 物理興趣小組在進行“探究浮力的大小與哪些因素有關”實驗中，用彈簧測力計掛著一實心圓柱體，以圖a、b、c、d、e分別為實驗情景。（g取10N/kg）

（1）通過a、c兩次實驗，可知物體浸沒在水中所受浮力大小是 ___________N；
（2）通過 ___________三次實驗，可探究物體所受浮力大小與浸沒深度的關系；
（3）通過a、c、e三次實驗，可探究物體所受浮力大小與 ___________的關系；
（4）在某種液體中進行探究過程中，記錄實驗數據，得到如圖f所示彈簧測力計讀數與圓柱體下表面浸入深度的關系圖像，則物體的高度是___________cm；該液體的密度 ___________kg/m3；
（5）若燒杯的底面積為80cm2，對比a、c兩次實驗，水對容器底部的壓強增加了 ___________Pa。
【答案】 ①. 0.5 ②. a、c、d ③. 液體密度 ④. 4 ⑤. 0.8×103 ⑥. 62.5
【解析】
【詳解】（1）[1]由a、c兩次實驗中測力計示數可知
F浮水=G﹣Fc=2N﹣1.5N=0.5N
（2）[2]研究物體所受浮力的大小與浸沒的深度的關系時采用的是控制變量法，需要控制排開液體的體積和液體的密度相同，所以通過a、c、d三次實驗，可探究物體所受浮力大小與浸沒深度的關系。
（3）[3]由圖c、e所示實驗可知，液體密度不同，排開液體的體積相同，根據控制變量法可知，通過a、c、e三次實驗，可探究物體所受浮力大小與液體密度的關系。
（4）[4]由圖f可知，當圓柱體由剛接觸水面開始到完全浸沒時，下降的距離為4cm，故圓柱體的高度為4cm。
[5]實驗步驟c中，物體受到的浮力為
F浮c=G﹣Fc=2N﹣1.5N=0.5N
實驗步驟e中，物體受到的浮力為
F浮e=G﹣Fe=2N﹣1.6N=0.4N
因物體均浸沒，所以V排水=V排液；根據阿基米德原理可知
所以該液體的密度為
（5）[6]由（1）可知，圓柱體浸沒在水中所受浮力為F浮水=0.5N，利用阿基米德原理F浮=ρ液gV排得圓柱體的體積為
由V=Sh得浸入水中時水面升高的高度為
水對容器底部的壓強增加了
Δp=ρ水gΔh=1.0×103kg/m3×10N/kg×0.00625m=62.5Pa
24. 測量未知電阻R阻值的實驗中，用到的實驗器材有：兩節新干電池、電壓表、電流表、開關、滑動變阻器、導線若干。
（1）實驗小組的同學連接的電路如圖甲所示，閉合開后，電流表__________（選填“有”或“沒有”）示數；
（2）甲圖電路中存在導線連接錯誤，請?jiān)诮渝e(cuò)的導線上畫“×”，并用筆畫線代替導線畫出正確的接法，只能更改一根導線；____
（3）正確連接電路后，閉合開關，當電壓表示數為1.2V時，電流表示數如圖乙所示，則被測電阻的阻值大小為__________Ω；通過調節滑動變阻器，測得多組Rx的電壓值和電流值，最后算出阻值Rx的平均值，這樣做的目的是______；
（4）把圖甲中的未知電阻換成小燈泡，測量小燈泡的電阻，根據兩次實驗的數據繪制出I-U關系圖像，如圖丙，其中小燈泡的I-U關系圖線是__________（選填“a或b”），你的判斷理由是_____；
（5）完成上述實驗后，實驗小組的同學借助阻值已知的定值電阻R0和另一個電壓表，設計了如圖丁所示的電路來測量未知電阻的阻值。
①電路圖中虛線框內的元件組合相當于一個表；
②閉合開關，調節滑片的位置，讀出此時電壓表V和V0的示數分別為Ux和U0；
③未知電阻Rx=__________（用測量量和已知量符號表示）。
【答案】 ①. 沒有 ②. ③. 5 ④. 求平均值減小誤差 ⑤. a ⑥. 小燈泡的阻值受溫度的影響，隨溫度的升高而增大，不是一個定值 ⑦.
【解析】
【詳解】（1）[1]實驗小組的同學連接的電路如圖甲所示，電壓表和電流表串聯后并聯在待測電阻兩端，因?yàn)殡娏鞅韮?nèi)阻較小，相當于短路，電壓表內阻非常大，相當于開路，所以閉合開關后，電壓表有示數，電流表無示數。
（2）[2]甲圖電路中電壓表和電流表串聯后并聯在待測電阻兩端，即圖中滑動變阻器到待測電阻的導線連接錯誤，應該改為電流表的負接線柱與待測電阻的右接線柱連接。如圖所示：
（3）[3]閉合開關，當電壓表示數為1.2V時，電流表示數如圖乙所示，電流表選擇分度值為0.02A的小量程，示數為0.24A，根據歐姆定律可得被測電阻的阻值大小
[4]測量未知電阻的阻值，進行多次實驗的目的是為了求平均值減小誤差。
（4）[5][6]把圖甲中的未知電阻換成小燈泡，測量小燈泡的電阻，小燈泡的阻值受溫度的影響，隨溫度的升高而增大，不是一個定值，則小燈泡的I-U圖像是一條曲線，所以小燈泡的I-U關系圖線是a。
（5）[7]由圖可知，待測電阻與已知的定值電阻R0串聯，電壓表V測量待測電阻兩端電壓為Ux，電壓表V0的測量定值電阻R0兩端電壓為U0，根據歐姆定律以及串聯電路電流規律可得待測電阻通過的電流

根據歐姆定律待測電阻的阻值
25. 閱讀下列短文，回答問題。
無人機
無人機作為空中平臺，以高分辨率高速攝像機、輕型光學相機、超聲波傳感器、激光掃描儀、紅外夜視儀等設備獲取信息，用計算機對圖像信息進行處理，并按照一定精度要求制作成圖像。無人機航拍影像具有高清晰、高現實性的優點，廣泛應用在航拍，交通等領域。如圖甲為某型號無人機，該無人機部分零件采用碳纖維材料制成，其部分參數如下：
電池容量=放電電流×放電時間，例如，1 mA·h是指以1 mA的電流能連續工作1h。幀秒-1是指每秒拍攝的畫面數。
（1）如圖乙是無人機豎直向上運動的v-t圖像，由圖像可知，在0~5s內，無人機受到的升力_______（填“大于”“等于”或“小于”）重力；
（2）攝像機拍照鏡頭可看作凸透鏡，當攝像機向被拍攝的物體靠近時，物體所成實像的像距將變______（選填“大”或“小”）。從攝像機中看到的像變模糊，為了仍能拍攝出清晰的像，可在攝像機鏡頭前加一個_______（選填“凸”或“凹”）透鏡，使近距被拍攝的物體清晰成像；
（3）對該無人機進行充電，電池充滿電時，儲存的電能是________J；
（4）小轎車在高速公路上限速120km/h，交警部門利用無人機進行高速公路通行情況的實時監測。一輛小轎車在通行0.5m的過程中，高速攝像機拍攝幀數為110幀，據此判斷該監測的轎車速度是________m/s，小轎車__________超速（選“是”或“否”）。
【答案】 ①. 大于 ②. 大 ③. 凸 ④. 3.06×104 ⑤. 50 ⑥.
【解析】
【詳解】（1）[1]分析圖乙可知，由圖像可知，在0~5s內，無人機做加速運動，則無人機處于非平衡狀態，升力大于重力。
（2）[2][3]攝像機成像時，成倒立縮小的實像，物距大于二倍焦距；攝像機向被拍攝的物體靠近時，物距變小，像距將變大（即像會遠離鏡頭）。若像距不變，為能拍攝出清晰的像，應在攝像機鏡頭前加一個凸透鏡，凸透鏡可以使光線提前會聚而成清晰的像。
（3）[4]由題意可知，電池電壓為34V，電池容量250mA·h，因此電池充滿電時，儲存的電能是
W=UIt=34V×0.25A×3600s=3.06×104J
（4）[5][6]高速攝像機拍攝1幀畫面需要的時間
高速攝像機拍攝幀數為110幀所需的時間
小轎車的速度
所以小轎車已經超速。參數名稱
最大飛行半徑/km
最大巡航速度
/ km·h-1
電池電壓/V
電池容量/mA·h
電動機額定功率/W
拍攝速度/幀秒-1
數據
5
50
34
250
20
11000
