四川省眉山市青神縣2023年九年級第一次診斷考試?yán)砜凭C合物理試題

這是一份四川省眉山市青神縣2023年九年級第一次診斷考試?yán)砜凭C合物理試題，共7頁。試卷主要包含了對下列四幅圖理解正確的是，下列關于熱現象的說法正確的是等內容，歡迎下載使用。

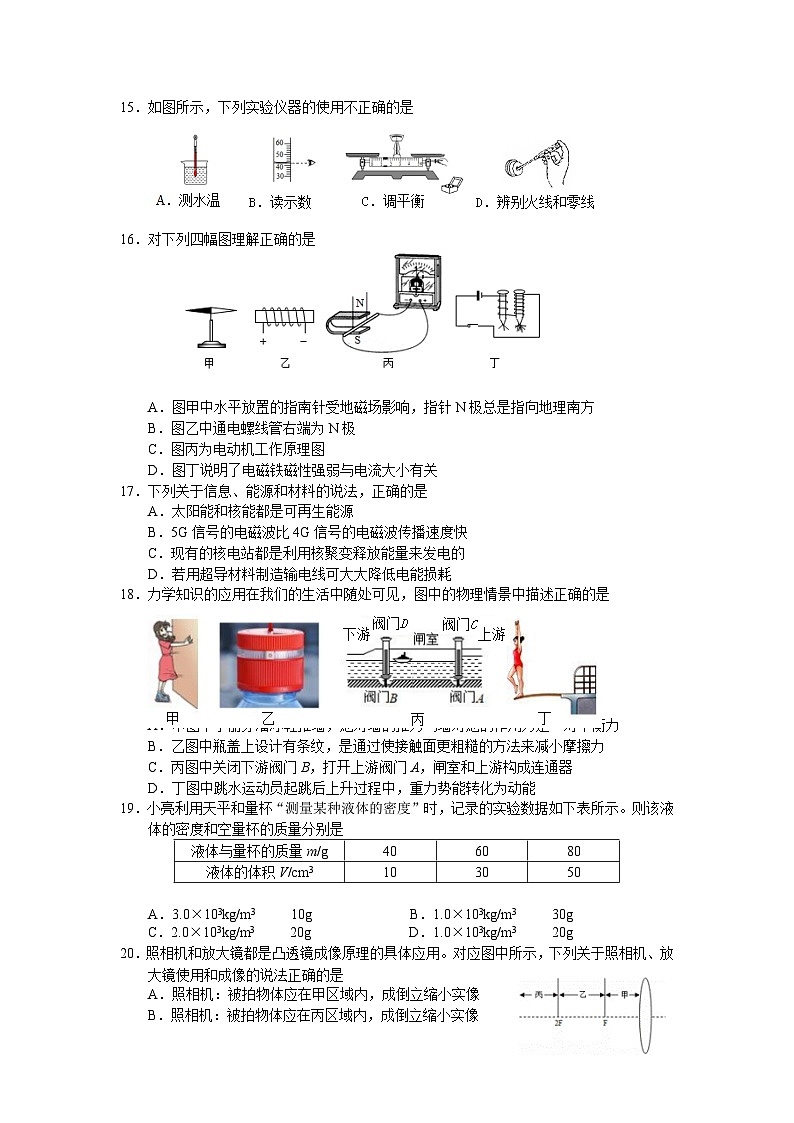

16．對下列四幅圖理解正確的是
A．圖甲中水平放置的指南針受地磁場影響，指針N極總是指向地理南方
B．圖乙中通電螺線管右端為N極
C．圖丙為電動機工作原理圖
D．圖丁說明了電磁鐵磁性強弱與電流大小有關
17．下列關于信息、能源和材料的說法，正確的是
A．太陽能和核能都是可再生能源
B．5G信號的電磁波比4G信號的電磁波傳播速度快
C．現有的核電站都是利用核聚變釋放能量來發電的
D．若用超導材料制造輸電線可大大降低電能損耗
18．力學知識的應用在我們的生活中隨處可見，圖中的物理情景中描述正確的是
A．甲圖中小麗穿溜冰鞋推墻，她對墻的推力與墻對她的作用力是一對平衡力
B．乙圖中瓶蓋上設計有條紋，是通過使接觸面更粗糙的方法來減小摩擦力
C．丙圖中關閉下游閥門B，打開上游閥門A，閘室和上游構成連通器
D．丁圖中跳水運動員起跳后上升過程中，重力勢能轉化為動能
19．小亮利用天平和量杯“測量某種液體的密度”時，記錄的實驗數據如下表所示。則該液體的密度和空量杯的質量分別是
A．3.0×103kg/m3 10g B．1.0×103kg/m3 30g
C．2.0×103kg/m3 20g D．1.0×103kg/m3 20g
20．照相機和放大鏡都是凸透鏡成像原理的具體應用。對應圖中所示，下列關于照相機、放大鏡使用和成像的說法正確的是
A．照相機：被拍物體應在甲區域內，成倒立縮小實像
B．照相機：被拍物體應在丙區域內，成倒立縮小實像
C．放大鏡：被觀察物體應在乙區域內，成正立放大虛像
D．放大鏡：被觀察物體應在甲區域內，成正立放大實像
21．如圖所示，均勻正方體甲、乙置于水平地面上，對地面的壓強分別為p甲、p乙。若沿水平方向截去相同體積后，甲、乙剩余部分對地面的壓強相等，則
A．p甲一定大于p乙
B．p甲一定小于p乙
C．p甲可能小于p乙
D．p甲可能大于p乙
22．將兩個完全相同的木塊分別放入盛有甲、乙兩種液體的相同容器中，木塊靜止時，兩容器中液面相平，如圖所示。下列判斷正確的是
①木塊在甲、乙兩種液體中所受浮力相等
②木塊在乙液體中排開液體的質量較大
③兩容器中木塊下表面受到的液體壓強相等
④兩容器底部受到的液體壓強相等
A．①③ B．①②③ C．①③④ D．①④
23．如圖所示為探究杠桿平衡條件的實驗裝置，若每個鉤碼的質量為50g，為了讓杠桿在水平位置平衡，下列判斷正確的是
A．在B點用彈簧測力計豎直向下拉，當示數為0.5N時，能使杠桿平衡
B．在A點掛4個鉤碼能使杠桿平衡
C．用彈簧測力計在B點拉，可能會費力
D．用彈簧測力計在A點拉，可能會省力
24．下列關于熱現象的說法正確的是
A．內燃機的做功沖程是將機械能轉化為內能
B．現代火箭用液態氫作燃料，是因為氫的比熱容大
C．高壓鍋是利用增大鍋內氣壓來降低液體沸點工作的
D．打氣筒在打氣時，簡壁發熱主要是通過做功改變了內能
25．如圖所示電路，電源電壓保持不變，R1=10Ω。閉合開關S，滑動變阻器滑片P在最右端時，電流表的示數為0.25A；把滑片移到中點時，電流表的示數為0.4A，則下列下列判斷正確的是
A．電源電壓為10V
B．滑動變阻器的最大阻值為40Ω
滑片P在最右端時，通過R1、R2的電流之比為5∶8
D．滑片P在最右端時，R1、R2兩端電壓之比為3∶1
26．如圖所示，電源電壓不變，開關S閉合，S1由閉合到斷開，電壓表的示數由12V變?yōu)?V。則下列說法中正確的是
A．電源電壓為20V
B．R1與R2的阻值之比為2∶1
C．S1斷開前后，整個電路消耗的電功率之比為3∶1
D．S1斷開前后，R2消耗的電功率之比為9∶4

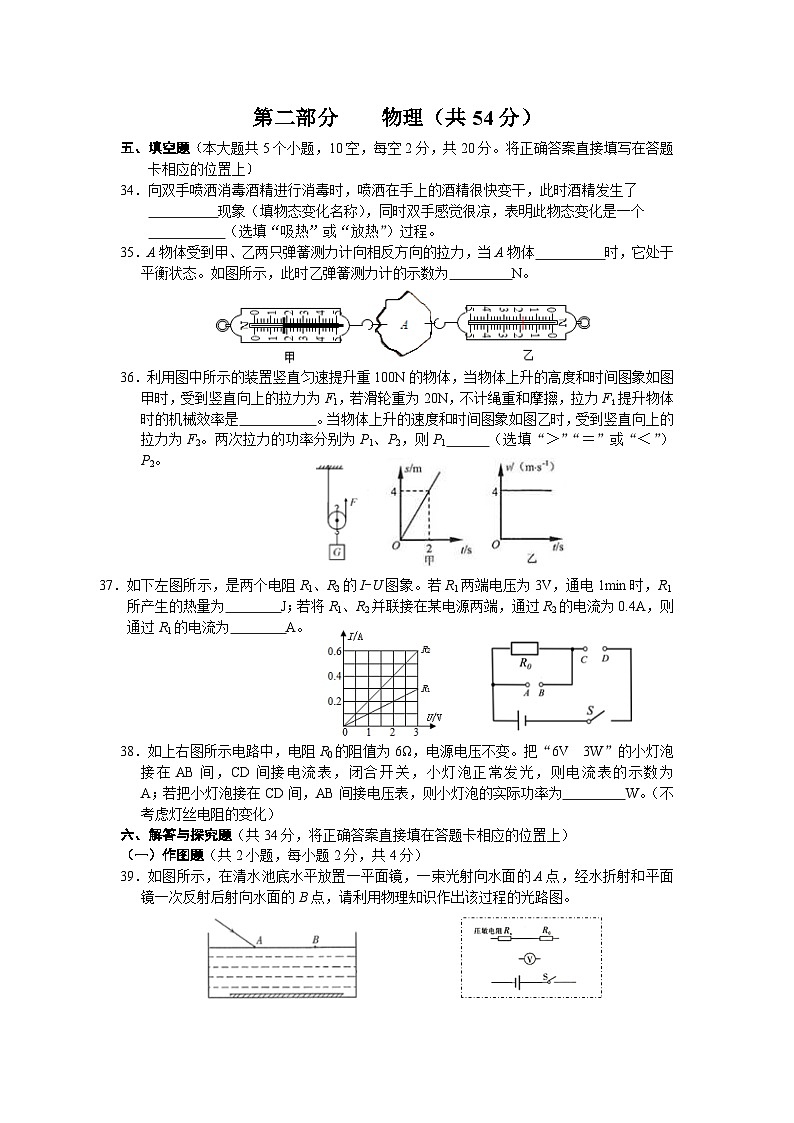

第二部分 物理（共54分）
五、填空題（本大題共5個小題，10空，每空2分，共20分。將正確答案直接填寫在答題卡相應的位置上）
34．向雙手噴灑消毒酒精進行消毒時，噴灑在手上的酒精很快變干，此時酒精發生了
現象（填物態變化名稱），同時雙手感覺很涼，表明此物態變化是一個
（選填“吸熱”或“放熱”）過程。
35．A物體受到甲、乙兩只彈簧測力計向相反方向的拉力，當A物體 時，它處于平衡狀態。如圖所示，此時乙彈簧測力計的示數為 N。
36．利用圖中所示的裝置豎直勻速提升重100N的物體，當物體上升的高度和時間圖象如圖甲時，受到豎直向上的拉力為F1，若滑輪重為20N，不計繩重和摩擦，拉力F1提升物體時的機械效率是 。當物體上升的速度和時間圖象如圖乙時，受到豎直向上的拉力為F2。兩次拉力的功率分別為P1、P2，則P1 （選填“＞”“＝”或“＜”）P2。
37．如下左圖所示，是兩個電阻R1、R2的I-U圖象。若R1兩端電壓為3V，通電1min時，R1所產生的熱量為 J；若將R1、R2并聯接在某電源兩端，通過R2的電流為0.4A，則通過R1的電流為 A。
38．如上右圖所示電路中，電阻R0的阻值為6Ω，電源電壓不變。把“6V 3W”的小燈泡接在AB間，CD間接電流表，閉合開關，小燈泡正常發光，則電流表的示數為 A；若把小燈泡接在CD間，AB間接電壓表，則小燈泡的實際功率為 W。（不考慮燈絲電阻的變化）
六、解答與探究題（共34分，將正確答案直接填在答題卡相應的位置上）
（一）作圖題（共2小題，每小題2分，共4分）
39．如圖所示，在清水池底水平放置一平面鏡，一束光射向水面的A點，經水折射和平面鏡一次反射后射向水面的B點，請利用物理知識作出該過程的光路圖。
40．如圖為某興趣小組設計的電子秤簡易電路圖，Rx是壓敏電阻，阻值隨所受壓力的增大而減小，R0是定值電阻。測量時電壓表的示數隨所稱量物體對壓敏電阻壓力的增大而增大。請根據以上信息，在虛線框內將電路圖補充完整。
（二）計算題（共2小題，每小題6分，共12分。解題應寫出必要的文字說明、步驟和公式，只寫出結果的不得分）
41．張家界風景區內的“百龍?zhí)焯荨笔鞘澜缟献罡摺⑤d重量最大、運行速度最快的全景戶外觀光電梯。該電梯運行高度約為330m，從地面向上運行到最高點的過程中，電梯速度與時間的關系圖象如圖所示。游客小明質量為50kg，每只腳與電梯水平地板的接觸面積約為200cm2，g取10N/kg。求：
（1）當電梯勻速運行時，雙腳站立的小明對電梯的壓強；
（2）向上勻速運行的過程中，電梯對小明做的功。
42．如圖所示電路中，電源電壓恒為4.5V，小燈泡標有“3V 1.5W”字樣，不考慮溫度對小燈泡電阻的影響，滑動變阻器的規格為“15Ω 1A”，電壓表的量程是0～3V，電流表量程是0～0.6A，閉合開關S，（不考慮燈絲電阻的變化）求：
（1）小燈泡正常發光時，滑動變阻器的功率；
（2）在保證所有電路元件安全的前提下，滑動變阻器的取值范圍。
（三）實驗探究題（共3小題，43題6分，44題6分，45題6分，共18分）
43．小明分別采用圖甲、乙所示的實驗裝置探究燭蠟、冰的熔化特點。
（1）組裝甲裝置時，A、B兩部件應先固定 部件；探究時采用“水浴法”而不直接用酒精燈加熱，除了能減緩升溫速度，還能使試管 。
（2）圖乙中溫度計的示數為 ℃；
（3）根據實驗數據作出兩者溫度隨時間變化的圖象(如圖丙)，其中燭蠟的熔化圖象是圖 （選填“①”或“②”）；圖①中bc段對應的時間內，試管里物質的內能 （選填“增大”“減小”或“不變”）。
（4）圖①中，物質在ab段時的比熱容 （選填“大于”“等于”或“小于”）在cd時的比熱容。
44．某同學用下列器材探究“液體內部的壓強”。
（1）他向圖甲的U形管內注入適量的紅墨水，紅墨水靜止時，U形管兩側液面高度 ；
（2）圖乙壓強計通過U形管兩側液面的 來反映橡皮膜所受壓強的大小，用手指按壓橡皮膜發現U形管中的液面升降靈活，說明該裝置 （選填“漏氣”或“不漏氣”）；
（3）他把探頭放入水面下6cm處，探頭受到水的壓強是 Pa，繼續向下移動探頭，會看到U形管兩側液面的高度差變大，說明液體內部的壓強與液體的 有關；
（4）為了檢驗“液體內部的壓強與液體密度有關”這一結論，他用圖丙的裝置，在容器的左右兩側分別裝入深度相同的不同液體，看到橡皮膜向左側凸起，則 （選填“左”或“右”）側液體的密度較大。
45．在測量“小燈泡的電功率”實驗中，選用器材如下：2節干電池、額定電壓為2.5V的小燈泡（額定功率小于1W）、電流表、電壓表、滑動變阻器、開關、導線若干。
（1）請用筆畫線代替導線將圖甲電路連接完整；
（2）正確連接好電路，閉合開關前，滑動變阻器的滑片應置于 端（選填“A”或“B”）；
（3）閉合開關后，移動滑片，發現小燈泡不亮、電流表無示數、電壓表有示數，則該電路的故障可能是 （選填序號）；
A．小燈泡短路 B．小燈泡斷路 C．電流表斷路 D．滑動變阻器斷路
（4）排除故障后，通過正確操作使小燈泡正常發光，電流表的示數如圖乙所示，則該小燈泡的額定功率為 W；
（5）實驗時，小明組的電流表壞了，他找來了一個已知阻值的定值電阻R0，設計了圖丙電路測小燈泡的額定功率，連好電路后，操作步驟如下：①斷開S1、閉合S2，移動滑片，使電壓表示數等于燈泡的額定電壓U額；②保持滑片位置不變，斷開S2、閉合S1，記下電壓表示數U。則小燈泡額定功率表達式：P額= （用U額、U、R0表示）。
2021級物理診斷試題答案及評分意見
一、選擇題（本大題共12個小題。每小題3分，共36分）
五、填空題（本大題共10空，每空2分，共20分）
34．汽化（蒸發） 吸熱 35．靜止 1.8
36．83.3%（83.33%） ＜ 37．54 0.2
38．1.5 1.33（1.3）
六、解答與探究
（一）作圖題（共3小題，每小題2分，共6分）
39．正確畫出A點虛像1分，正確畫出入射光線和反射光線1分，共2分。如圖。
40．電壓表并聯在R0兩端1分，電路連接完整1分，共2分。如圖。
（二）計算題（共2個小題，每小題6分，共12分）
41．（1）1.25×104Pa 3分
（2）1.5×105J 3分
42．（1）0.75W 3分
（2）3Ω～12Ω 3分
（三）實驗探究題（共3個小題，43題6分，44題6分，45題6分，共18分）
43．每空1分，共6分
（1）B 均勻受熱 （2）—4℃ （3）② 增大 （4）小于
44．每空1分，共6分
（1）相平（或相同等） （2）高度差 不漏氣
（3）600 深度 （4）右
45．作圖2分，其余每空1分，共6分
（1）一根導線1分，共2分。如右圖。
（2）A
（3）B
（4）0.65
（5）U額（U—U額）/R0
液體與量杯的質量m/g
40
60
80
液體的體積V/cm3
10
30
50
題號
15
16
17
18
19
20
21
22
23
24
25
26
答案
C
B
D
C
B
B
A
A
C
D
A
D
