2024年陜西省西安市濱河學校中考三模物理試題（原卷版+解析版）

這是一份2024年陜西省西安市濱河學校中考三模物理試題（原卷版+解析版），文件包含2024年陜西省西安市濱河學校中考三模物理試題原卷版docx、2024年陜西省西安市濱河學校中考三模物理試題解析版docx等2份試卷配套教學資源，其中試卷共31頁， 歡迎下載使用。

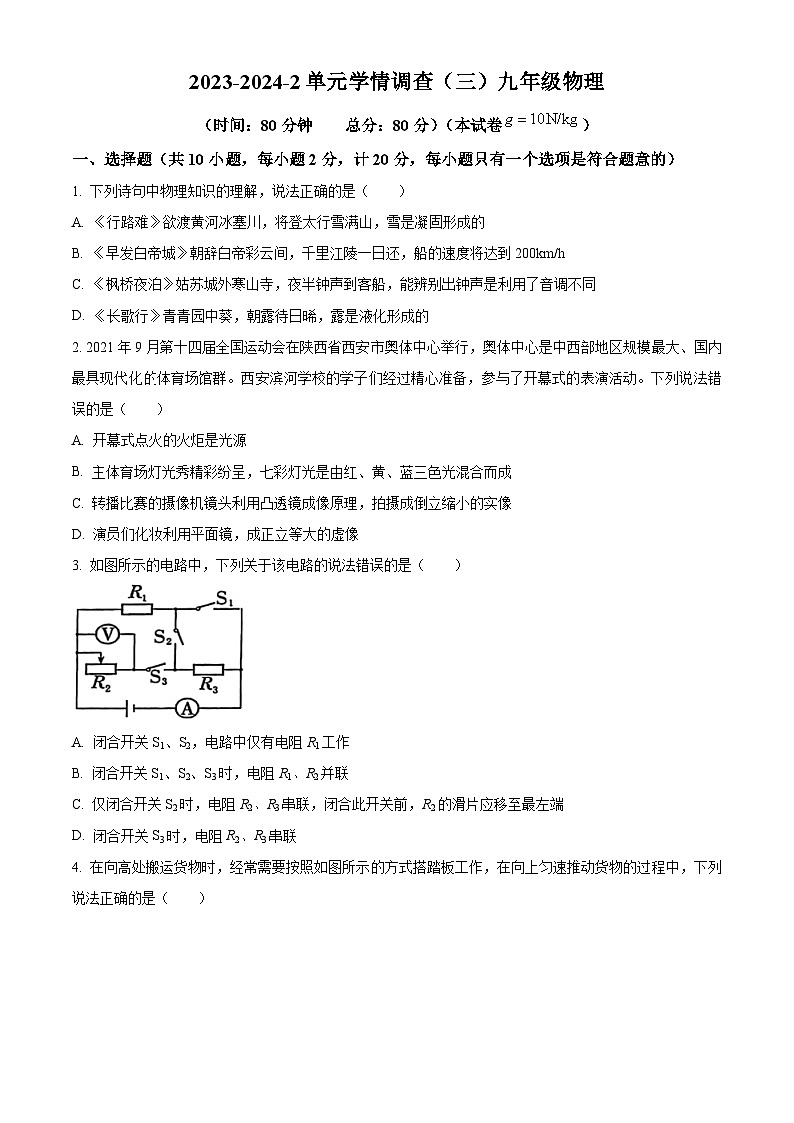

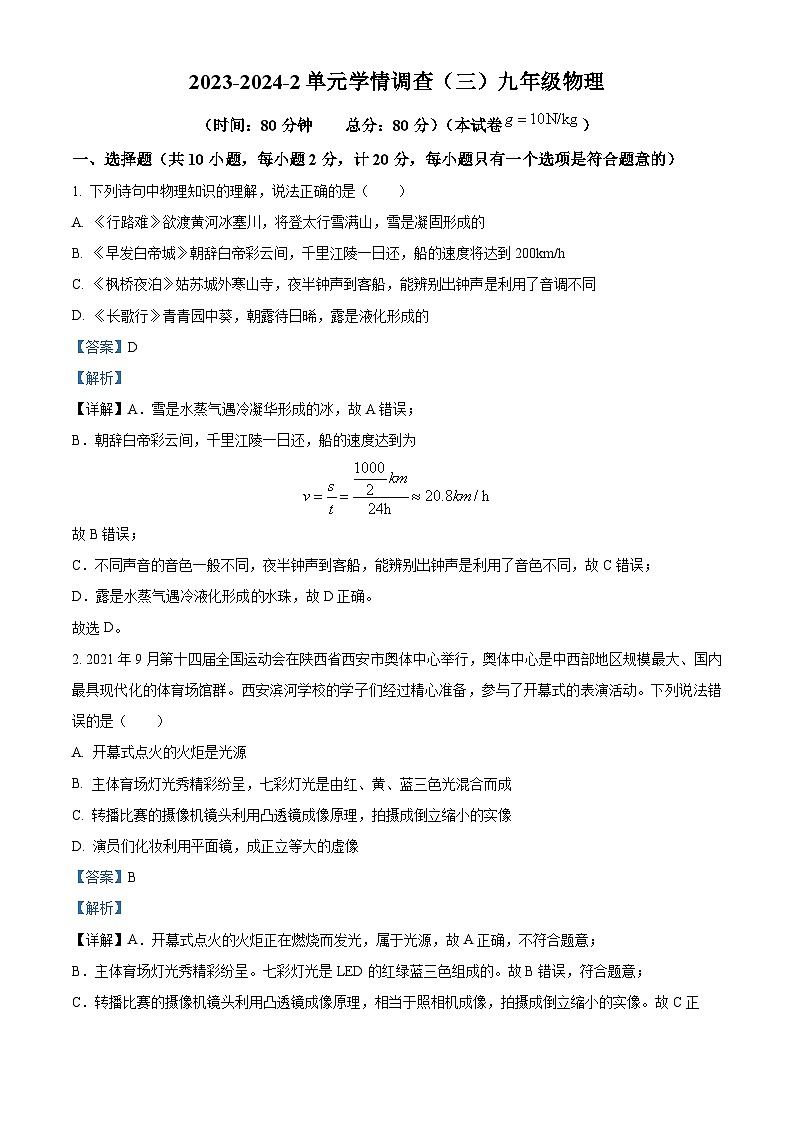

一、選擇題（共10小題，每小題2分，計20分，每小題只有一個選項是符合題意的）
1. 下列詩句中物理知識的理解，說法正確的是（ ）
A. 《行路難》欲渡黃河冰塞川，將登太行雪滿山，雪是凝固形成的
B. 《早發白帝城》朝辭白帝彩云間，千里江陵一日還，船的速度將達到200km/h
C. 《楓橋夜泊》姑蘇城外寒山寺，夜半鐘聲到客船，能辨別出鐘聲利用了音調不同
D. 《長歌行》青青園中葵，朝露待日晞，露是液化形成的
【答案】D
【解析】
【詳解】A．雪是水蒸氣遇冷凝華形成的冰，故A錯誤；
B．朝辭白帝彩云間，千里江陵一日還，船的速度達到為
故B錯誤；
C．不同聲音的音色一般不同，夜半鐘聲到客船，能辨別出鐘聲是利用了音色不同，故C錯誤；
D．露是水蒸氣遇冷液化形成水珠，故D正確。
故選D。
2. 2021年9月第十四屆全國運動會在陜西省西安市奧體中心舉行，奧體中心是中西部地區規模最大、國內最具現代化的體育場館群。西安濱河學校的學子們經過精心準備，參與了開幕式的表演活動。下列說法錯誤的是（ ）
A. 開幕式點火的火炬是光源
B. 主體育場燈光秀精彩紛呈，七彩燈光是由紅、黃、藍三色光混合而成
C. 轉播比賽的攝像機鏡頭利用凸透鏡成像原理，拍攝成倒立縮小的實像
D. 演員們化妝利用平面鏡，成正立等大的虛像
【答案】B
【解析】
【詳解】A．開幕式點火的火炬正在燃燒而發光，屬于光源，故A正確，不符合題意；
B．主體育場燈光秀精彩紛呈。七彩燈光是LED的紅綠藍三色組成的。故B錯誤，符合題意；
C．轉播比賽的攝像機鏡頭利用凸透鏡成像原理，相當于照相機成像，拍攝成倒立縮小的實像。故C正確，不符合題意；
D．演員們化妝利用平面鏡成像，成正立等大的虛像，故D正確，不符合題意。
故選B。

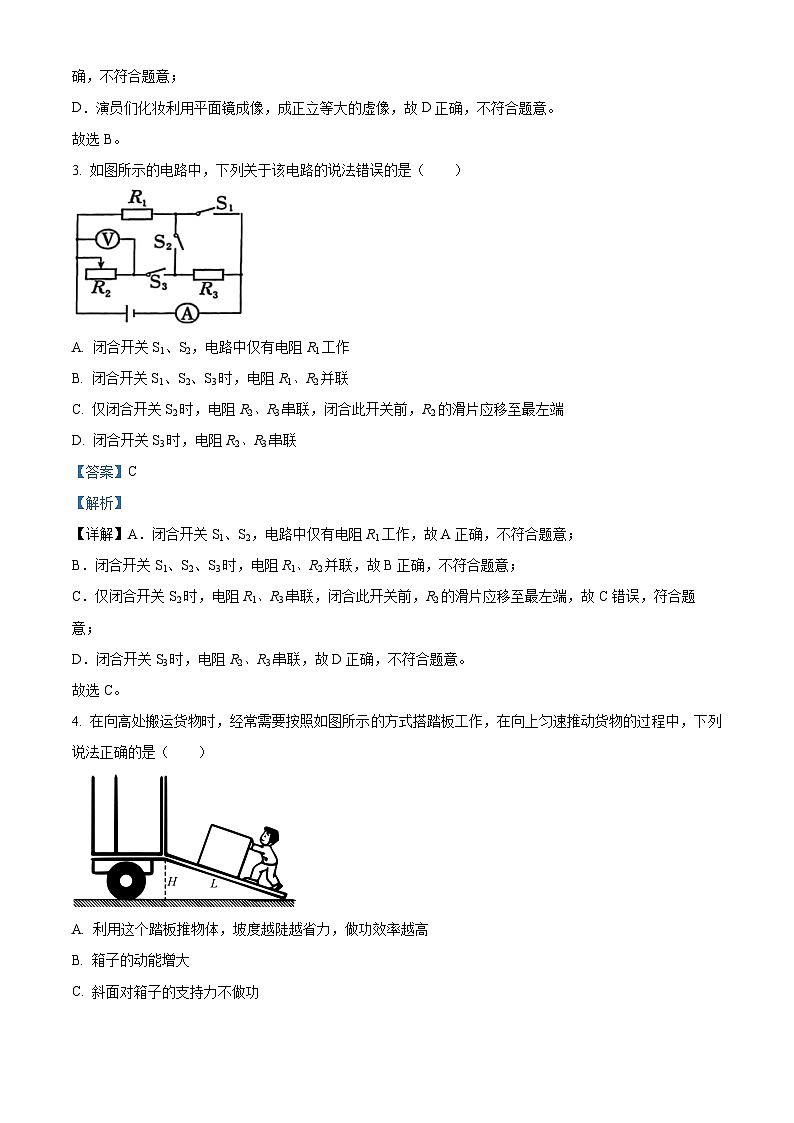

3. 如圖所示的電路中，下列關于該電路的說法錯誤的是（ ）
A. 閉合開關S1、S2，電路中僅有電阻R1工作
B. 閉合開關S1、S2、S3時，電阻R1、R2并聯
C. 僅閉合開關S2時，電阻R2、R3串聯，閉合此開關前，R2的滑片應移至最左端
D. 閉合開關S3時，電阻R2、R3串聯
【答案】C
【解析】
【詳解】A．閉合開關S1、S2，電路中僅有電阻R1工作，故A正確，不符合題意；
B．閉合開關S1、S2、S3時，電阻R1、R2并聯，故B正確，不符合題意；
C．僅閉合開關S2時，電阻R1、R3串聯，閉合此開關前，R2的滑片應移至最左端，故C錯誤，符合題意；
D．閉合開關S3時，電阻R2、R3串聯，故D正確，不符合題意。
故選C。

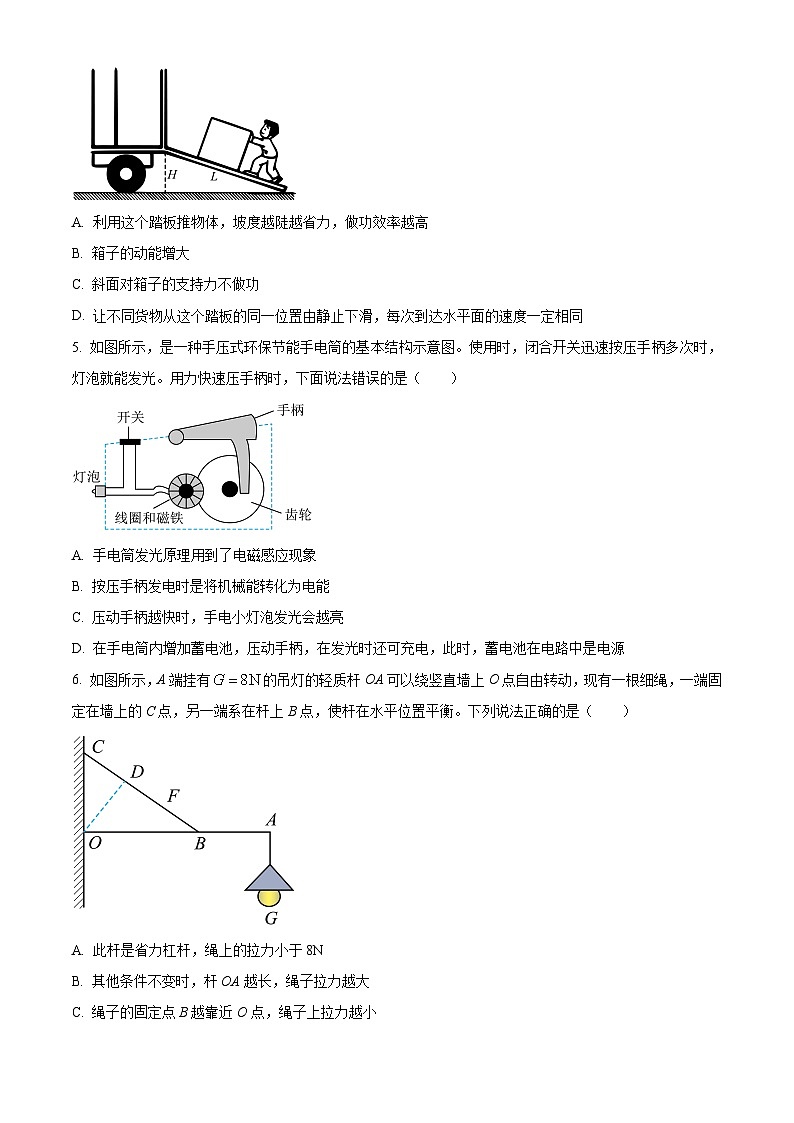

4. 在向高處搬運貨物時，經常需要按照如圖所示的方式搭踏板工作，在向上勻速推動貨物的過程中，下列說法正確的是（ ）
A. 利用這個踏板推物體，坡度越陡越省力，做功效率越高
B. 箱子的動能增大
C. 斜面對箱子的支持力不做功
D. 讓不同貨物從這個踏板的同一位置由靜止下滑，每次到達水平面的速度一定相同
【答案】C
【解析】
【詳解】A．利用這個踏板推物體，坡度越小越省力，越陡越不省力，做功效率與斜面的粗糙程度有關，粗糙程度不變時，越陡機械效率越高，故A錯誤；
B．動能與質量和速度有關，箱子的質量和速度不變，動能不變，故B錯誤；
C．斜面對箱子的支持力垂直于斜面，箱子在支持力方向沒有移動距離，因而不做功，故C正確；
D．讓不同貨物從這個踏板的同一位置由靜止下滑，由于粗糙程度不同，摩擦力不同，因而不能確定每次到達水平面的速度大小，故D錯誤。
故選C。

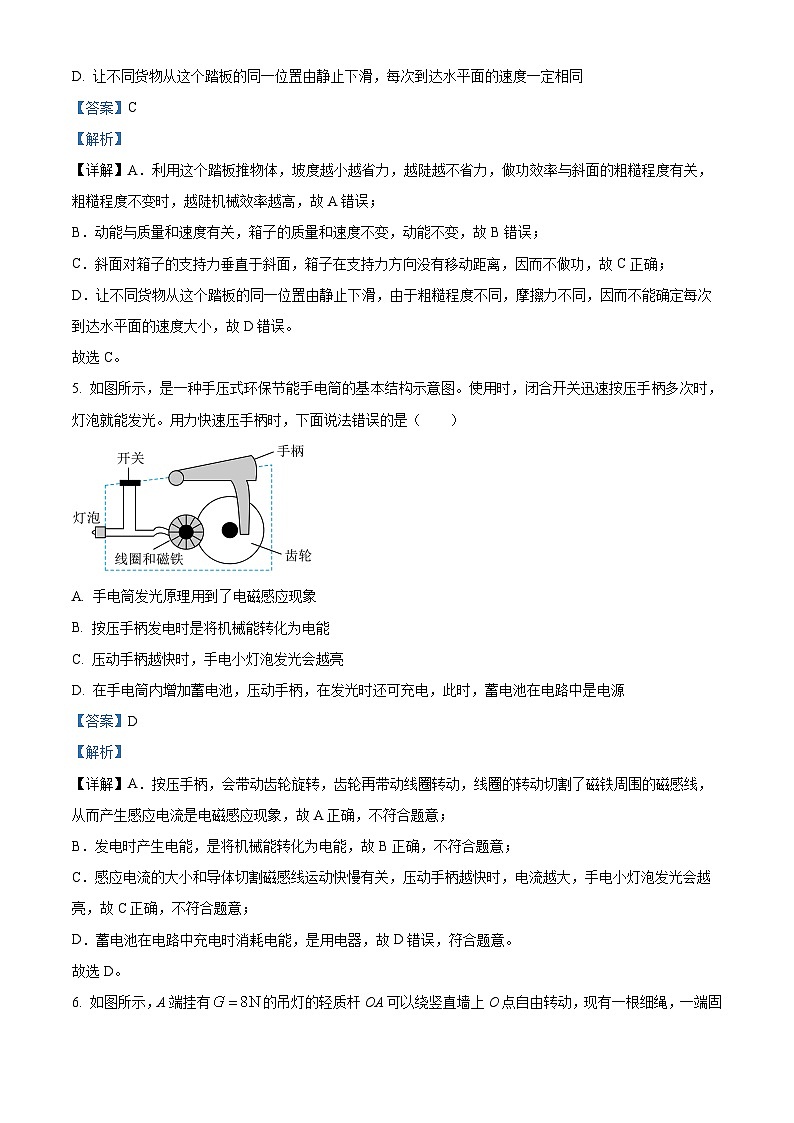

5. 如圖所示，是一種手壓式環保節能手電筒的基本結構示意圖。使用時，閉合開關迅速按壓手柄多次時，燈泡就能發光。用力快速壓手柄時，下面說法錯誤的是（ ）
A. 手電筒發光原理用到了電磁感應現象
B. 按壓手柄發電時是將機械能轉化為電能
C. 壓動手柄越快時，手電小燈泡發光會越亮
D. 在手電筒內增加蓄電池，壓動手柄，在發光時還可充電，此時，蓄電池在電路中是電源
【答案】D
【解析】
【詳解】A．按壓手柄，會帶動齒輪旋轉，齒輪再帶動線圈轉動，線圈的轉動切割了磁鐵周圍的磁感線，從而產生感應電流是電磁感應現象，故A正確，不符合題意；
B．發電時產生電能，是將機械能轉化為電能，故B正確，不符合題意；
C．感應電流的大小和導體切割磁感線運動快慢有關，壓動手柄越快時，電流越大，手電小燈泡發光會越亮，故C正確，不符合題意；
D．蓄電池在電路中充電時消耗電能，是用電器，故D錯誤，符合題意。
故選D。
6. 如圖所示，A端掛有的吊燈的輕質桿OA可以繞豎直墻上O點自由轉動，現有一根細繩，一端固定在墻上的C點，另一端系在桿上B點，使桿在水平位置平衡。下列說法正確的是（ ）
A. 此桿是省力杠桿，繩上的拉力小于8N
B. 其他條件不變時，桿OA越長，繩子拉力越大
C. 繩子的固定點B越靠近O點，繩子上拉力越小
D. 繩子對桿的拉力與桿對繩的拉力是一對平衡力
【答案】B
【解析】
【詳解】ABC．過O點作OD⊥CB，D為垂足，根據杠桿的平衡條件得
G×OA=F×OD
因?yàn)镺A>OD，所以此桿是費力杠桿，繩 上的拉力大于8N，整理可得
分析可知其他條件不變時，桿OA越長，繩子拉力越大。在Rt△OCD中
端子的固定點B越靠近O點，∠OCD越小，sin∠OCD越小。則OD越小。分析可知 繩子上拉力越大，故AC錯誤，B正確；
D．繩子對桿的拉力與桿對繩的拉力是一對相互作用力，故D錯誤。
故選B。

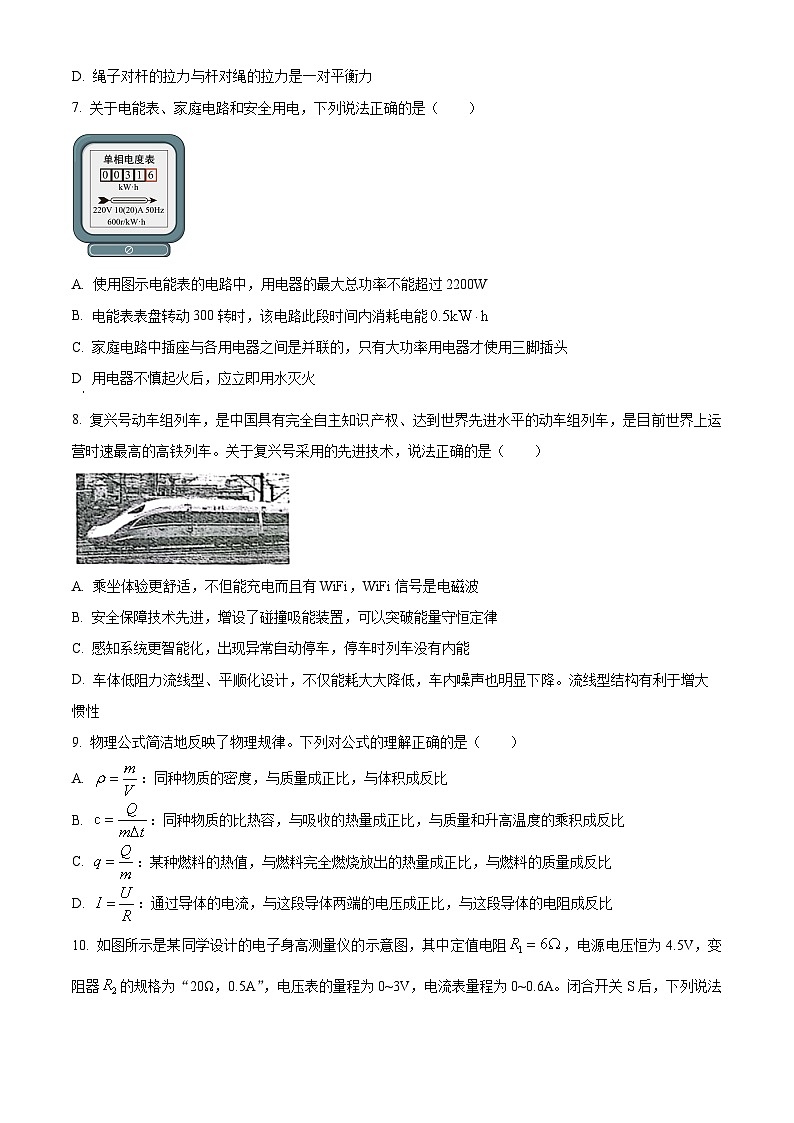

7. 關于電能表、家庭電路和安全用電，下列說法正確的是（ ）
A. 使用圖示電能表的電路中，用電器的最大總功率不能超過2200W
B. 電能表表盤轉動300轉時，該電路此段時間內消耗電能
C. 家庭電路中插座與各用電器之間是并聯的，只有大功率用電器才使用三腳插頭
D. 用電器不慎起火后，應立即用水滅火
【答案】B
【解析】
【詳解】A．由圖可知，該電能表正常工作的電壓為220V，若實際電壓稍低于或稍高于220V電能表也能工作，則接在該電能表下用電器的最大功率為
P=UI=220V×20A=4400W
故A錯誤；
B．由圖可知，600r/kW·h是指電路每消耗1千瓦時的電能，電能表的轉盤轉過600轉，當該電能表表盤轉動300轉時，電路消耗電能為
故B正確；
C．家庭電路中，插座和各用電器在工作時互不影響，則它們之間是并聯的；帶金屬外殼的用電器應該使用三孔插座，可以防止因漏電而發生觸電事故，故C錯誤；
D．用電器不慎起火后，應立即切斷電源，然后施救，絕對不能潑水滅火，因?yàn)槌Ｒ娝菍?dǎo)體，會導致救火者觸電；用測電筆時，手必須要接觸筆尾金屬體，這樣才能使測電筆發揮作用，故D錯誤。
故選B。
8. 復興號動車組列車，是中國具有完全自主知識產權、達到世界先進水平的動車組列車，是目前世界上運營時速最高的高鐵列車。關于復興號采用的先進技術，說法正確的是（ ）
A. 乘坐體驗更舒適，不但能充電而且有WiFi，WiFi信號是電磁波
B. 安全保障技術先進，增設了碰撞吸能裝置，可以突破能量守恒定律
C. 感知系統更智能化，出現異常自動停車，停車時列車沒有內能
D. 車體低阻力流線型、平順化設計，不僅能耗大大降低，車內噪聲也明顯下降。流線型結構有利于增大慣性
【答案】A
【解析】
【詳解】A．電磁波可以傳遞信息，WiFi信號是電磁波，故A正確；
B．不管能量如何轉移或者轉化，能量都是守恒的，故B錯誤；
C．一切物體都具有內能，停車時列車有內能，故C錯誤；
D．慣性只跟質量有關，流線型結構無法增大慣性，故D錯誤。
故選A。
9. 物理公式簡潔地反映了物理規律。下列對公式的理解正確的是（ ）
A. ：同種物質的密度，與質量成正比，與體積成反比
B. ：同種物質的比熱容，與吸收的熱量成正比，與質量和升高溫度的乘積成反比
C. ：某種燃料的熱值，與燃料完全燃燒放出的熱量成正比，與燃料的質量成反比
D. ：通過導體的電流，與這段導體兩端的電壓成正比，與這段導體的電阻成反比
【答案】D
【解析】
【詳解】A．密度是物質本身的一種特性，同種物質，狀態不變時，密度一定，與物體的質量、體積無關，故A錯誤；
B．比熱容是物質的一種屬性，同種物質相同狀態時比熱容是不變的，與熱量、質量、變化的溫度無關，故B錯誤；
C．熱值是燃料是一種屬性，一種燃料確定了，其熱值也就確定了，與放出熱量的多少和燃料質量無關，故C錯誤；
D．歐姆定律告訴我們：導體中的電流與導體兩端的電壓成正比，與導體的電阻成反比，故D正確。
故選D。
10. 如圖所示是某同學設計的電子身高測量?jī)x的示意圖，其中定值電阻，電源電壓恒為4.5V，變阻器的規格為“20Ω，0.5A”，電壓表的量程為0~3V，電流表量程為0~0.6A。閉合開關S后，下列說法正確的（ ）
A. 當被測者的身高越高時，電壓表的示數越小
B. 當被測者的身高越高時，電路消耗的總功率越大
C. 為了不損壞電路中元件，變阻器接入電路的阻值范圍是3~12Ω
D. 電流表示數變化范圍0.3A~0.5A
【答案】C
【解析】
【詳解】由電路圖知道，兩電阻串聯，電壓表測R2兩端的電壓，電流表測電路中的電流；
AB．當被測者的身高越高時，滑動變阻器的滑片向上運動，接入電路中的電阻變大，電路中的總電阻變大，由串聯分壓原理可知電壓表示數變大，由知道，電路中的電流變小，由P=UI知道，電路消耗的總功率越小，故AB錯誤；
CD．由題知電流表量程為0～0.6A，但變阻器R2的規格為“20Ω，0.5A”，因此為了不損壞電路中的元件，電路中的最大電流為0.5A，由知道，當電路中電流為0.5A時電路的總電阻為
由串聯電路電阻的規律知變阻器接入電路的阻值為
當電壓表的示數為3V時，R1兩端的電壓
此時電路中的電流最小，最小為
則變阻器接入電路的阻值為
因此為了不損壞電路中的元件，變阻器接入電路的阻值范圍是3～12Ω， 電流表示數變化范圍0.25A～0.5A，故C正確， D錯誤。
故選C。
二、填空與作圖題（共7小題，計21分）
11. 在大試管中盛滿水，將小試管插入大試管中，倒置后，如圖a所示，小試管在水流出時不下落反而上升，主要依靠______的作用；如圖b，破窗錘的敲擊端做成錐狀，是要______，便于緊急時擊破窗戶；在教室噴灑酒精后，同學們進入教室聞到刺鼻的酒精味，這是______現象；小朋友從滑梯上端滑下來感到臀部發熱，是通過______的方式改變?nèi)梭w的內能。
【答案】 ①. 大氣壓強 ②. 增大壓強 ③. 擴散 ④. 做功
【解析】
【詳解】[1]大試管中的水由于重力的作用，會流下來，小試管上方的空間的壓強減小，小于外界大氣壓強，小試管就在大氣壓強的作用下，被壓著向上運動，所以會看到小試管在大試管中上升。
[2]破窗錘的敲擊端做成錐狀，是為了通過減小受力面積，增大壓強。
[3]同學們進入教室聞到刺鼻的酒精味，是因?yàn)榫凭肿硬煌５刈鰺o(wú)規則運動，屬于擴散現象。
[4]小朋友從滑梯上端滑下來感到臀部發熱，是通過做功方式改變?nèi)梭w的內能。
12. 2023年9月24日杭州第19屆亞運會的第一塊金牌花落賽艇女子輕量級雙人雙槳項目。這也是中國體育代表團連續第六次摘得亞運會首金。賽艇前進時運動員奮力向后劃槳，是利用了力的______。比賽時，每個賽艇必須在各自所在的賽道，不能相距太近，是由于兩個賽艇間水的流速大，______，容易發生碰撞。中國賽艇運動員實力強勁，一路領先，并不斷擴大領先優勢，與其他賽艇是相對______（選填“運動”或“靜止”）。
【答案】 ①. 相互性 ②. 壓強小 ③. 運動
【解析】
【詳解】|[1]運動員奮力向后劃槳，給水一個向后的力。賽艇向前加速運動，是因?yàn)樗瑫r(shí)給漿一個向前的力，所以說明力的作用是相互的。
[2]每個賽艇必須在各自所在的賽道，不能相距太近,，原因是兩賽艇之間水的流速變大，壓強變小，而外側壓強大，會使兩賽艇向中間靠近，導 致賽艇相撞。
[3]中國賽艇運動員實力強勁，一路領先，并不斷擴大領先優勢，說明中國賽艇與其他賽艇之間有位置變化，所以中國賽艇與 其他賽艇是相對運動的。
13. 一年一度科技節中，物理教研組提供的“靜電球”成為本次最熱門的展品。當人觸摸“靜電球”時，如圖所示，部分頭發會一根根豎起，形成“怒發沖冠”的景象。這是因?yàn)槿擞|摸“靜電球”時，導致這些頭發帶上了______（選填“同種”或“異種”）電荷，帶電后的頭發會相互______的緣故。
【答案】 ①. 同種 ②. 排斥
【解析】
【詳解】[1][2]人觸摸“靜電球”時，電子發生轉移，導致這些頭發帶上了同種電荷，由于同種電荷相排斥，帶電后的頭發會相互排斥，因此會形成“怒發沖冠”的景象。
14. 小明測得一個熟雞蛋的質量52.5g，放入裝滿水的溢水杯中，溢出50g水，可知雞蛋的密度為______，雞蛋浸沒入水中后不斷下沉，下沉過程中浮力______（選填“變大”、“變小”或“不變”）。將此雞蛋投入酒精中，將受到______N浮力。小慧在粗細均勻的木棒一端纏繞細鋼絲（體積不計）制成簡易密度計，且放在液體中時均能豎直漂浮，露出液面的高度用h表示（如圖所示）。該密度計放入酒精中靜止時，；放入水中靜止時，。當該密度計放入密度的液體中靜止時，為______。
【答案】 ①. ②. 不變 ③. 0.4 ④. 9.6
【解析】
【詳解】[1][2]因?yàn)閙排＜m所以雞蛋在水中下沉
由得，在下沉過程中雞蛋排開水的體積不變，所以所受浮力不變。
[3]根據酒精的密度小于雞蛋的密度，雞蛋在酒精中下沉
[4]設木棒長度L，底面積S，密度計重力為G，小慧將該密度計放入酒精中，密度計靜止時h1=6cm
由F浮酒精=G，可得：ρ酒精gV排酒精=G，即
①
小慧將該密度計放入水中，密度計靜止時h2=8cm
②
由①②可得，L=0.16m；則
③
將L=0.16m分別代入②和③，并將②③聯立，解得
h3=0.096m=9.6cm
15. 小華準備在濱河藝術節上臺表演節目，利用平面鏡檢查自己的儀容儀表，鏡面如圖中所示方向傾斜，她在鏡中的像應是圖中的______（選填“”或“”）。
【答案】A1
【解析】
【詳解】根據平面鏡成像特點，物與像關于鏡面對稱，對稱點連線垂直于平面鏡，所以她在鏡中的像應是圖中的A1。
16. 2023年9月中國高溫超導磁懸浮列車成功突破了時速的極限，以驚人的620公里時速貼地飛行！高溫超導磁懸浮列車是一種結合了高溫超導和磁懸浮技術的先進交通工具。所謂高溫超導，是指材料在相對較高的溫度下能夠超導狀態，此時電阻______，這樣就能大大減小能量損耗。而磁懸浮技術則是利用磁力來使列車懸浮在軌道上，減小了______力，進一步提高了列車的速度。若時速350km/h的復興號動車組一小時耗電8000kW·h，從西安到北京里程1000km，運行時間約4h，預計往返一次該旅程，超導磁懸浮技術列車共耗電，若采用超導磁懸浮技術列車替代復興號動車組，每次列車往返北京，可節約電能______。
【答案】 ①. 0 ②. 摩擦 ③. 2.4×104
【解析】
【詳解】[1]高溫超導，是指材料在相對較高的溫度下能夠超導狀態，超導體的電阻為0，通電不會發熱。
[2]磁懸浮技術則是利用磁力來使列車懸浮在軌道上，使得接觸面分離，減小了摩擦力。
[3]從西安到北京里程1000km，運行時間約4h，往返一次該旅程需要8h，因而需要消耗電能
W=8000kW·h/h×8h=6.4×104 kW·h
因而節約的電能為
W節=W-W'=6.4×104 kW·h -4×104 kW·h =2.4×104 kW·h
17. 如圖所示，物體A放在斜面上處于靜止?fàn)顟B(tài)，請?jiān)趫D中畫出物體A對斜面的壓力F和物體A受到斜面對它的摩擦力f的示意圖。
【答案】
【解析】
【詳解】壓力F的作用點在接觸面上，選擇物體與接觸面的中點，從中點沿垂直于斜面向下的方向畫一條帶箭頭的線段，用符號F表示；斜面對物體A的摩擦力的方向沿斜面向上，作用點可以畫在物體A的重心上，如下圖
18. 在圖中標出通電螺線管磁場中靜止的小磁針的N極和磁感線a的方向。
【答案】
【解析】
【詳解】已知電源左端為正極，右端為負極，根據安培定則，右手握住螺線管，讓四指指向螺線管中電流的方向，大拇指指向右端，則螺線管的左端為N極，右端為S極；根據異名磁極相互吸引可知，小磁針左端為S極，右端為N極，磁感線在螺線管外部總是從N極指向S極，如下圖
三、實驗探究題（共4小題24分）
19. 如圖所示是小明同學在進行“探究影響滑動摩擦力大小因素”的實驗情景。
如圖甲，小明把木塊平放在長木板上，用彈簧測力計沿水平方向______拉動木塊，根據______原理可知，木塊此時受到的摩擦力大小為______N。若增大拉力拉動木塊，摩擦力將______（選填“增大”、“減小”或“不變”）。利用乙丙兩圖的裝置實驗，是為了探究滑動摩擦力大小與______的關系。
【答案】 ①. 勻速直線 ②. 二力平衡 ③. 1.8 ④. 不變 ⑤. 壓力大小
【解析】
【詳解】[1][2]只有沿水平方向拉著物體做勻速直線運動，物體在水平方向上受到平衡力的作用，根據二力平衡的條件，拉力大小才等于摩擦力的大小。
[3]因圖甲中測力計分度值為0.2N，測力計示數為1.8N，則木塊所受的滑動摩擦力為 1.8N。
[4]當拉力增大時，木塊對水平面的壓力不變，接觸面粗糙程度不變，滑動摩擦力保持不變。
[5]乙、丙兩圖的裝置接觸面粗糙程度相同，壓力大小不同，故探究的是滑動摩擦力大小與壓力大小的關系。
20. 在“探究通過導體的電流與電阻的關系”實驗中，小明利用可調電壓電源（可調為1.5V，3.0V、4.5V、6.0V之一）、5個定值電阻（阻值分別為5Ω、10Ω、15Ω、20Ω、30Ω）滑動變阻器（10Ω，1A）、電壓表和電流表做了如下實驗：
（1）他根據圖甲所示電路圖連接成了圖乙所示的實物電路，其中只有一根導線連接錯誤，請?jiān)谶@根導線上打“×”，并用筆重新畫一根正確連接的導線（連線不要交叉）________；
（2）改正圖乙電路后，閉合開關前，滑動變阻器的滑片應置于______（A/B）端；
（3）連接電路后，閉合開關，移動滑動變阻器滑片P，發現電壓表有示數，電流表無示數，產生這一故障的原因可能是R______。
（4）小明將電源電壓調為3V，進行實驗；
①排除故障后，當電壓表的示數為1.5V時，電流表的示數如圖丙所示，則通過定值電阻R的電流大小為______A，它的阻值是______Ω。
②上一步實驗做完后，保持滑動變阻器滑片P不動；將定值電阻R換成10Ω電阻，閉合開關后，電流表示數變?yōu)開_____A，滑動變阻器滑片P應向______（選填“A”或“B”）調節，
③小明繼續換上30Ω電阻后，無論怎樣移動滑動變阻器滑片，電壓表始終達不到需要的電壓值，小明發現：在不增加任何器材的前提下，將電源電壓調節為______V，也可完成后續實驗。
（5）小明根據實驗數據描繪出了如圖丁所示圖像，可以得出結論（ ）
A. 通過導體的電流與導體兩端電壓成正比，與導體電阻成反比；
B. 當導體兩端電壓不變時，通過導體的電流與電阻成反比；
C. 當導體電阻不變時，通過導體的電流與導體兩端電壓成正比；
（6）小紅利用現有器材又做了下面的實驗：
①按圖甲連接電路，將電源電壓調到某個值在電路安全條件下閉合開關，移動滑片直到電壓表示數為2.5V；
②保持滑片不動，換接入另一個定值電阻，調節電源電壓在電路安全條件下閉合開關，發現電壓表示數恰好為2.5V；通過以上實驗現象可以推斷：此時滑動變阻器接入電路的阻值為______Ω。
【答案】 ①. ②. A ③. 斷路 ④. 0.3 ⑤. 5 ⑥. 0.2 ⑦. A ⑧. 2.25 ⑨. B ⑩. 4
【解析】
【詳解】（1）[1]原電路圖中，電壓表和定值電阻沒有接入電路，是錯誤的，由圖甲知道，定值電阻、滑動變阻器和電流表串聯，電壓表并聯在定值電阻兩端，如下圖
（2）[2]為了保護電路，閉合開關前，滑動變阻器的滑片應置于阻值最大處，即最A(yù)端。
（3）[3]正確連接電路后，閉合開關，小美發現電流表無示數，說明電路可能斷路，電壓表有較大示數，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了，即電路中的故障是定值電阻斷路。
（4）① [4][5]由圖丙知道，電流表的量程為小量程，分度值為0.02A，故電流表的示數為0.3A，電壓為1.5V，由歐姆定律得電阻為
根據串聯電路分壓原理，滑動變阻器兩端的電壓為1.5V，故滑動變阻器此時的電阻為5Ω。
② [6][7]將定值電阻R換成10Ω電阻，此時總電阻為15Ω，閉合開關后，電流表示數變?yōu)?br>為保證定值電阻兩端的電壓不變，應增大滑動變阻器接入電路中的阻值，則滑動變阻器滑片P應向A調節。
③ [8]繼續換上30Ω電阻后，無論怎樣移動滑動變阻器滑片，電壓表始終達不到需要的電壓值，說明滑動變阻器的分壓能力較小，根據串聯電路分壓原理知道
定值電阻兩端電壓為
所以在不增加任何器材的前提下，將電源電壓調節為2.25V。
（5）[9]根據實驗數據描繪出了如圖丁所示的圖像知道，電流與電阻的倒數成正比，則電流與電阻成反比，故可得出結論當導體兩端電壓不變時，通過導體的電流與電阻成反比。
故選B。
（6）[10]設是第一次電源電壓為U1，定值電阻為R1，第二次電源電壓為U2，定值電阻為R2，因?yàn)閮纱位瑒?dòng)變阻器滑片不動，即變阻器的阻值不變，根據阻值相等知道
即
可調電壓電源為1.5V、3.0V、4.5V、6.0V，1.5小于2.5V可以去掉，
①當U1=3V，U2=4.5V時，可得
即此時R1=20Ω，R2=5Ω，符合要求；
②當U1=4.5V，U2=6V時，可得
即此時R1=35Ω，R2=20Ω，不符合要求；
③當U1=3V，U2=6V時，可得
即此時R1=7Ω，R2=1Ω，不符合要求；
由此可知
R1=20Ω
R2=5Ω
U1=3V
U2=4.5V
21. 通過閱讀伽利略發現單擺等時性的故事，激發了小明的探究熱情，他用一端系一個螺母的細線做成一個單擺（如圖所示），觀察到螺母擺動過程中，每擺動一個來回所用時間幾乎相等。小明提出問題：螺母來回?cái)[動一次所用的時間t跟哪些因素有關呢？做出猜想如下：
猜想A：可能跟螺母擺動的角度有關；
猜想B：可能跟繩子的長度L有關；
猜想C：可能跟螺母的質量m有關。
（1）為驗證猜想，除鐵架臺細線和螺母，還需要的測量?jī)x器有刻度尺、秒表、量角器和______。
（2）小明在不同條件下，測出螺母來回?cái)[動一次所用的時間t后，得到數據如下表：
①本實驗用到的實驗方法是______法。對比1、2兩次實驗，可得出結論：當螺母質量和擺動角度一定時，螺母來回?cái)[動一次的時間t與______有關。
②對比2、3兩次實驗，可得出的結論是螺母來回?cái)[動一次的時間t與______。
（3）綜合分析實驗數據可知，同一地點的單擺擺動一次的時間t只跟______有關。擺鐘就是根據這個原理制成的。有一次小明發現家里的擺鐘變慢了，要把它調準，小明應將擺鐘的擺長調______（選填“長”或“短”）。
（4）實驗中發現，螺母擺動到______（選填“A”、“B”或“短”）位置時速度最快。
（5）實驗中發現，螺母擺動一次所用的時間很難測準，請你幫他想一個更準確的測量方法：______。
【答案】 ①. 天平 ②. 控制變量法 ③. 細線長度L ④. 螺母擺動的角度無關 ⑤. 擺長 ⑥. 短 ⑦. B ⑧. 測出擺動n次所用的時間t,然后用得出單擺擺動1次所用的時間
【解析】
【詳解】（1）[1]因?yàn)樘骄柯菽竵?lái)圓擺動一次所用的時間坷可能跟擺長、擺角、擺球質量有關，故需有測量時間的工具刻度尺、 量角器、天平、秒表。
（2）[2][3]①影響螺母來回?cái)[動一次所用的時間的因素有多個，用控制變量法來分析； 由1、2兩次實驗數據可知，螺母擺動的角度相同，細線的長度不同，螺母擺動一次的時間不同，因此螺母來回?cái)[動一次的時間均與細線長度有關。
[4]②由2、3兩次實驗數據可知，細線長度、螺母來回?cái)[動一次的時間都相同，只有螺母擺動的角度不同，因此由2、3兩次實 驗可驗證猜想A，并且可得出螺母來回?cái)[動一次的時間均與螺母擺動的角度無關。
（3）[5][6]由表格數據可知：在同一地點（即g一定），周期的大小只與擺長有關，擺長越長，周期越大，故繩子越長，螺母來回?cái)[動一次的時間t越長；擺長越短，周期越小，鐘表走時越快，因此小明應將擺鐘的擺長調短。
（4）[7]從高處向下擺，重力勢能轉化為動能，速度變大，故B的最快。
（5）[8]螺母擺動一個來回所用時間很難測準，解決這個問題的辦法可以是采用累積法，即可以測出擺動n次所用的時間t，然后用得出單擺擺動1次所用的時間。
五、計算題（共2小題，15分，22題7分，23題8分）
22. 第19屆亞運會在杭州舉行，圍繞“互聯網+體育”這個概念，“智能亞運”有望得到廣泛應用。如圖所示，交警利用我國自主研發的新一代大疆無人機對高速公路通行情況進行實時監測，無人機的部分參數如表格所示：
（1）該無人機靜止在公路的水平地面時，假設無人機與地面接觸總面積為，求它對水平地面的壓強；
（2）某段高速公路上小轎車限速120千米/時。一輛小轎車在通行0.4米的過程中，該無人機拍攝小轎車的幀數為110幀，請通過計算判斷小轎車是否超速；
（3）利用大疆載貨無人機也可以運送急需物品，實現無障礙無接觸快速送達。如該無人機可以載重30kg的物品提升至40m高空需要50s，此過程無人機升力做功的功率多大？無人機工作的效率多大？
【答案】（1）1×104Pa；（2）超速；（3）336W，60％
【解析】
【詳解】解：（1）該無人機靜止在公路的水平地面時，對水平地面的壓力為
假設無人機與地面接觸總面積為，對水平地面的壓強
（2）依題意得，轎車運動的時間為
小轎車的速度為
小轎車超速。
（3）此過程無人機升力的做功為
升力做功功率為
無人機做的有用功
由得，無人機消耗的電能為
無人機工作的效率
答：（1）該無人機靜止在公路的水平地面時，假設無人機與地面接觸總面積為，它對水平地面的壓強1×104Pa；
（2）小轎車超速；
（3）此過程無人機升力做功的功率336W，無人機工作的效率60％。
23. 如圖甲是某新型多擋榨汁機電路結構簡化圖，它具有榨汁加熱保溫功能，部分參數見表中數據，果汁密度近似水的密度，果汁比熱容為，求：
（1）當開關S2閉合，S1、S3斷開時，榨汁機是______（選填“加熱”或“保溫”）擋。
（2）此榨汁機中電阻R1的阻值多大？
（3）將榨汁機中300mL的果汁從10℃加熱到30℃，吸收的熱量多少？若加熱這些果汁的時間為2min30s，榨汁機的加熱效率？（保留至0.1%）
（4）榨汁機還可以打豆?jié){，完成一次豆?jié){制作過程如乙所示，此過程消耗電能多大？
【答案】（1）保溫；（2）330Ω；（3）76.4%；（4）1.2672×105J
【解析】
【詳解】解：（1）分析電路圖，由公式
可知，只閉合S2時，R1、R2串聯，電阻較大，功率較小，此時為保溫狀態；
（2）閉合S2時，R1、R2串聯，電阻較大，功率較小，此時為保溫狀態，則
故R1、R2串聯總電阻
閉合S2、S3時，R1被短路，電阻較小，功率較大，此時為加熱狀態，則
故R2電阻
則電阻R1的阻值為
（3）將榨汁機中300mL的果汁從10℃加熱到30℃，吸收的熱量為
根據效率的定義可知，若加熱這些果汁的時間為2min30s，榨汁機的加熱效率為
（4）由圖可知，完成一次豆?jié){制作過程消耗電能為
答：（1）當開關S2閉合，S1、S3斷開時，榨汁機是保溫?fù)酰?br>（2）此榨汁機中電阻R1的阻值是330Ω；
（3）榨汁機的加熱效率是76.4%；
（4）榨汁機還可以打豆?jié){，完成一次豆?jié){制作過程如乙所示，此過程消耗電能是1.2672×105J。序號
繩子長度L/cm
螺母的質量m/g
螺母擺動的角度
螺母來回?cái)[動一次的時間t/s
1
100
10
3
2.0
2
140
10
3
2.4
3
140
10
5
2.4
4
100
15
3
2.0
無人機部分參數
質量
12千克
最大飛行半徑
5千米
最大航速
50千米/時
拍攝速度
11000幀/秒
額定功率
400W
榨汁機部分參數
額定電壓
220V
榨汁功率
66W
加熱功率
220W
保溫功率
88W
容積
300mL
