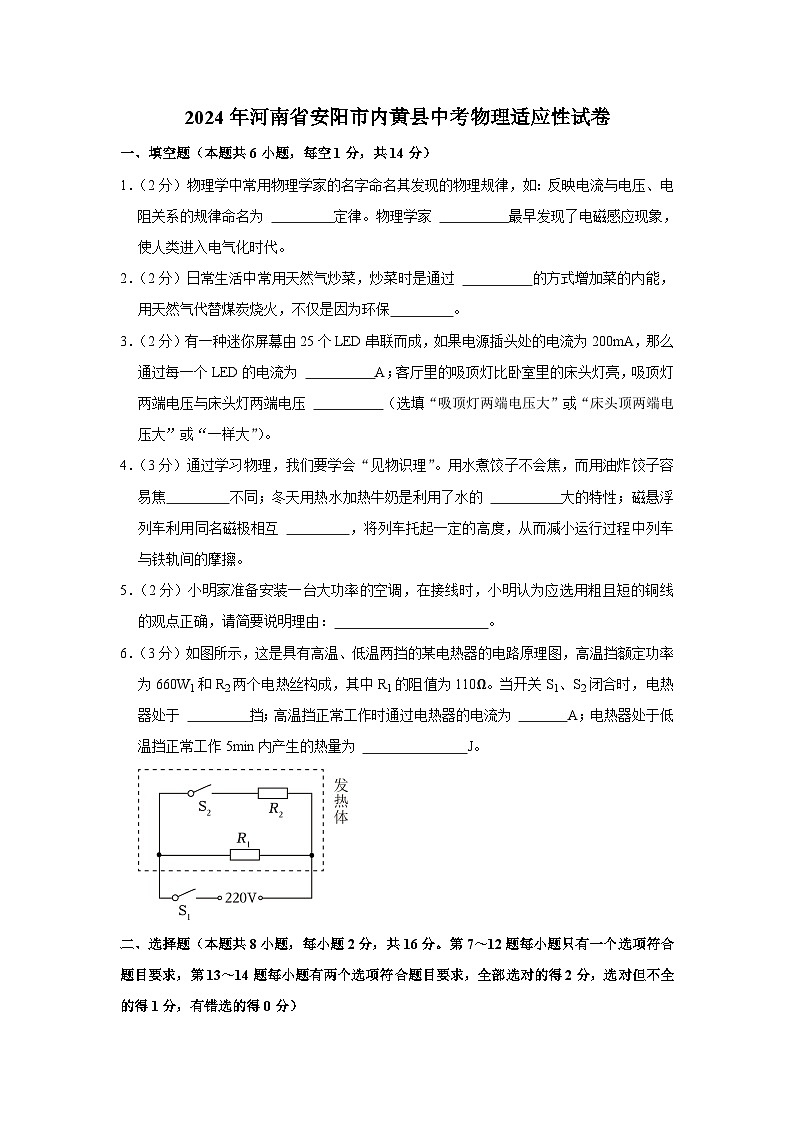

2024年河南省安陽市內黃縣中考物理適應性試卷

這是一份2024年河南省安陽市內黃縣中考物理適應性試卷，共23頁。試卷主要包含了填空題，選擇題，作圖題，實驗探究題，綜合應用題等內容，歡迎下載使用。
1．（2分）物理學中常用物理學家的名字命名其發現的物理規律，如：反映電流與電壓、電阻關系的規律命名為 定律。物理學家 最早發現了電磁感應現象，使人類進入電氣化時代。
2．（2分）日常生活中常用天然氣炒菜，炒菜時是通過 的方式增加菜的內能，用天然氣代替煤炭燒火，不僅是因為環保 。
3．（2分）有一種迷你屏幕由25個LED串聯而成，如果電源插頭處的電流為200mA，那么通過每一個LED的電流為 A；客廳里的吸頂燈比臥室里的床頭燈亮，吸頂燈兩端電壓與床頭燈兩端電壓 （選填“吸頂燈兩端電壓大”或“床頭頂兩端電壓大”或“一樣大”）。
4．（3分）通過學習物理，我們要學會“見物識理”。用水煮餃子不會焦，而用油炸餃子容易焦 不同；冬天用熱水加熱牛奶是利用了水的 大的特性；磁懸浮列車?yán)猛艠O相互 ，將列車托起一定的高度，從而減小運行過程中列車與鐵軌間的摩擦。
5．（2分）小明家準備安裝一臺大功率的空調，在接線時，小明認為應選用粗且短的銅線 的觀點正確，請簡要說明理由： 。
6．（3分）如圖所示，這是具有高溫、低溫兩擋的某電熱器的電路原理圖，高溫?fù)躅~定功率為660W1和R2兩個電熱絲構成，其中R1的阻值為110Ω。當開關S1、S2閉合時，電熱器處于 擋；高溫?fù)跽９ぷ鲿r通過電熱器的電流為 A；電熱器處于低溫?fù)跽９ぷ?min內產生的熱量為 J。
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求，第13～14題每小題有兩個選項符合題目要求，全部選對的得2分，選對但不全的得1分，有錯選的得0分）
7．（2分）下列主要利用電流的熱效應工作的用電器是（ ）
A．筆記本電腦B．電熨斗
C．電視機D．洗衣機
8．（2分）2022年我國在超導領域取得重大突破。超導材料具有零電阻、抗磁性等特殊的物理性質，應用領域非常廣泛。常溫下的超導體，最適合制作（ ）
A．家用保險絲B．白熾燈泡的燈絲
C．電熨斗發熱體D．高壓輸電線
9．（2分）“生命寶貴，安全第一”是同學們應具有的安全意識，下列做法符合安全用電原則的是（ ）
A．用濕手拔電源插頭
B．使用試電筆時，手指接觸筆尖金屬體
C．若家用電器著火，先切斷電源，再用滅火器滅火
D．在電線上晾曬濕衣服
10．（2分）小麗在家運用勞動課上學習的烹飪技能制作美食時，不小心把胡椒粉灑在精粒鹽上。小麗急中生智，拿塑料小勺在毛料布上摩擦幾下，胡椒粉立刻被吸到勺子上，成功將胡椒粉和精粒鹽分開。胡椒粉被吸到勺子上說明（ ）
A．帶電體具有吸引輕小物體的性質
B．分子間存在引力
C．異種電荷相互吸引
D．同種電荷相互吸引
11．（2分）物理知識與生活緊密聯系。關于日常生活中的現象涉及的物態變化，下列說法正確的是（ ）
A．春天，冰雪融化匯成溪流是熔化現象，需要放熱
B．夏天，自來水管“出汗”是液化現象，需要放熱
C．秋天，草叢上凝結的霜是凝固現象，需要吸熱
D．冬天，室外冰凍的衣服晾干是汽化現象，需要吸熱
12．（2分）如圖所示，這是小發明活動課上某同學自制的能量轉化學具，接通干電池，其產生的風帶動乙風扇轉動，與乙風扇相連的LED燈發光。下列說法正確的是（ ）
A．甲風扇相當于電路中的電源
B．乙風扇將電能轉化為機械能
C．乙風扇的工作原理是電磁感應
D．改變干電池的正、負極，甲風扇轉動的方向不變
（多選）13．（2分）“神箭”已至，叩問寰宇；尋夢天宮，成功自主交會對接天宮空間站，如圖所示。下列說法正確的是（ ）
A．神舟十七號航天員乘組通過電磁波與地面指揮中心進行信息的傳遞
B．太陽能帆板將太陽能轉化為機械能再轉化為電能
C．太陽能屬于可再生能源
D．太陽與現有核電站獲取能量的方式是相同的
（多選）14．（2分）某物理小組設計的超載報警器模型如圖甲所示。當車輛超載時，電鈴響起報警；當車輛沒有超載時1是定值電阻，R2是壓敏電阻，其阻值隨壓力變化關系如圖乙所示，其中A、B兩處一處為電鈴（ ）
A．壓敏電阻R2的阻值隨壓力的增大而增大
B．電鈴應安裝在B處
C．電磁鐵的上端為N極
D．若電磁鐵線圈電阻不計，只增加線圈的匝數，限制的車輛最大載重減小
三、作圖題（本題共2小題，每小題2分，共4分）
15．（2分）如圖所示，在遵守安全用電原則的前提下，請用筆畫線代替導線
16．（2分）如圖，將圖中電磁鐵、滑動變阻器接入電路，使開關閉合后電磁鐵與條形磁鐵相互吸引
四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
17．（4分）小明用漆包線繞在鐵釘上制作了簡易電磁鐵，利用大頭針等器材探究“影響電磁鐵磁性強弱的因素”，設計的實驗裝置如圖所示。
（1）實驗中小明通過觀察 來比較電磁鐵磁性的強弱。
（2）小明將制成的甲、乙電磁鐵串聯的目的是控制 相同。
（3）由實驗現象可知，在其他條件相同時，電磁鐵線圈的匝數越多 。
（4）在如圖所示的實驗裝置中，改變滑動變阻器的滑片位置，可探究“電磁鐵的磁性強弱與 的關系”。
18．（6分）探究“水沸騰前后溫度變化的特點”的實驗裝置如圖甲所示。
（1）按圖甲所示的實驗裝置組裝器材，先調整鐵圈 （選填“A”或“B”）的位置。
（2）燒杯加蓋的目的是 。
（3）實驗中某一時刻溫度計示數如圖乙所示，此時燒杯中水的溫度為 ℃。
（4）實驗中觀察到的實驗現象如圖丙所示，此時燒杯中的水是在沸騰 （選填“前”或“時”）。
（5）小組中兩名同學均采用如圖甲所示的裝置進行實驗，根據實驗數據繪制的“溫度﹣時間”圖像如圖丁所示，由此可知 ；兩名同學實驗中水的質量ma （選填“＞”“＜”或“＝”）mb。
19．（9分）小明在“測量小燈泡正常發光時的電阻”實驗中，待測小燈泡的額定電壓為2.5V，設計并連接的電路如圖甲所示。
（1）小明在連接電路的過程中，開關應處于 （選填“閉合”或“斷開”）狀態。
（2）小明在檢查電路時發現有一根導線連接錯誤，請在接錯的導線上畫“×”，并用筆畫線代替導線正確連接電路（導線不能交叉）。
（3）糾正錯誤后，應先將滑動變阻器的滑片移至最 （選填“左”或“右”）端，然后閉合開關，發現小燈泡不發光，電流表有示數，造成這一現象的原因可能是 （選填字母代號）。
A.小燈泡短路
B.小燈泡斷路
C.滑動變阻器斷路
D.電流表斷路
（4）移動滑片，當電壓表的示數為 V時，小燈泡正常發光，此時電流表的示數如圖乙所示 Ω（結果保留一位小數）。
（5）實驗后小明又利用電壓表和已知阻值為R0的定值電阻，設計了如圖丙所示的電路，也測量出已知額定電流為I額的小燈泡正常發光時的電阻，請把實驗步驟補充完整。
①閉合開關S，將開關S1撥至a，調節滑動變阻器的滑片，使電壓表的示數與定值電阻R0的比值為 時，小燈泡正常發光。
②保持滑動變阻器的滑片位置不變，閉合開關S，將開關S1撥至b，讀出電壓表的示數為U。
③小燈泡正常發光時的電阻的表達式：RL＝ （用R0、U和I額表示）。
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
20．（8分）如圖所示，這是環保部門用來凈化空氣的霧炮車，噴向空中的水霧能使塵埃粒子快速沉降到地面。試問：
（1）噴向空中的水霧，有許多在掉落地面之前已經在空中散失了，其中發生的物態變化是 （填物態變化名稱）；給霧炮車提供動力的是四沖程柴油機的 沖程；霧炮車噴霧作業一段時間后，油箱中剩余柴油的熱值 （選填“變大”“變小”或“不變”）。
（2）霧炮車柴油發動機的冷卻水箱中裝有4kg的水，當水溫從10℃升高到60℃時，水吸收的熱量是多少？[c水＝4.2×103J/（kg?℃）]
（3）已知該霧炮車柴油發動機的熱機效率為30%，噴霧作業時的牽引力恒為3×103N，則完全燃燒2kg的柴油可以噴霧作業的路程是多少？（q柴油＝4.5×107J/kg）
21．（9分）科技創新小組設計了一臺由電流表改裝而成的簡易體重計，其電路如圖甲所示。已知電源電壓保持不變，定值電阻R0＝5Ω，R為壓敏電阻，其阻值與所受到的壓力關系如圖乙所示，踏板的重不計。試問：
（1）當所測人的體重增大時，電流表的示數 （選填“增大”“減小”或“不變”）。
（2）閉合開關S，當體重計空載時，電路中的電流為0.12A
（3）此體重計所能測量的最大體重為多少？
（4）在不改變電源電壓和電流表量程的情況下，若要提高該體重計所能測量的最大體重值，請寫出一種簡便可行的方法。
2024年河南省安陽市內黃縣中考物理適應性試卷
參考答案與試題解析
一、填空題（本題共6小題，每空1分，共14分）
1．（2分）物理學中常用物理學家的名字命名其發現的物理規律，如：反映電流與電壓、電阻關系的規律命名為 歐姆 定律。物理學家 法拉第 最早發現了電磁感應現象，使人類進入電氣化時代。
【分析】根據對常見物理規律及物理學家貢獻的掌握作答。
【解答】解：電流與電壓、電阻的關系最早是德國物理學家歐姆發現的；
英國物理學家法拉第經十年的不懈努力，終于發現了閉合電路中的部分導體在磁場中做切割磁感線運動時會產生感應電流。
故答案為：歐姆；法拉第。
【點評】此題考查我們對物理學家及其貢獻的掌握，屬于物理學史知識，難度較小，容易解答。
2．（2分）日常生活中常用天然氣炒菜，炒菜時是通過 熱傳遞 的方式增加菜的內能，用天然氣代替煤炭燒火，不僅是因為環保 熱值 。
【分析】（1）改變物體內能有做功和熱傳遞兩種方式，做功是能量的轉化過程，熱傳遞是能量的轉移過程；
（2）1kg某種燃料完全燃燒放出的熱量叫做這種燃料的熱值。
【解答】解：炒菜時，菜從鍋中吸收熱量；天然氣的熱值較大，天然氣放出的熱量多；
故答案為：熱傳遞；熱值。
【點評】本題以烹飪食物為背景考查相關的物理知識，注重了物理和生活的聯系，是中考的熱點。
3．（2分）有一種迷你屏幕由25個LED串聯而成，如果電源插頭處的電流為200mA，那么通過每一個LED的電流為 0.2 A；客廳里的吸頂燈比臥室里的床頭燈亮，吸頂燈兩端電壓與床頭燈兩端電壓 一樣大 （選填“吸頂燈兩端電壓大”或“床頭頂兩端電壓大”或“一樣大”）。
【分析】（1）根據串聯電路電流規律（串聯電路中電流處處相等）即可解答此題。
（2）家用電器正常工作的電壓都是220V，照明電路中的各用電器之間是并聯的，其目的是各用電器直接互不影響，并且各用電器都能正常工作。
【解答】解：（1）串聯電路電流規律：在串聯電路中處處電流相等。因為小燈泡是串聯的，各處電流都相等，都為200mA。
（2）吸頂燈、床頭燈都是家用電器，所以各用電器是并聯的。
故答案為：0.2；一樣大。
【點評】掌握家庭電路中，各用電器之間的連接方法；知道串并聯電路的特點，并能利用該知識解決實際問題是解決該題的關鍵。
4．（3分）通過學習物理，我們要學會“見物識理”。用水煮餃子不會焦，而用油炸餃子容易焦 沸點 不同；冬天用熱水加熱牛奶是利用了水的 比熱容 大的特性；磁懸浮列車?yán)猛艠O相互 排斥 ，將列車托起一定的高度，從而減小運行過程中列車與鐵軌間的摩擦。
【分析】（1）不同液體的沸點不同，液體沸騰時溫度保持在沸點不變。不同食物提供各自煮熟所需達到的不同。需要的溫度高就選擇沸點高的液體，需要的溫度低就選擇沸點低的液體；
（2）水的比熱容較大，相同質量的水和其它物質相比，升高（或降低）相同的溫度，水吸收（或放出）的熱量的熱量更多；
（3）使接觸面脫離是減小摩擦力的方法的一種。
【解答】解：用水煮餃子不會焦，而用油炸餃子會焦；用熱水浸泡加熱牛奶，相同的質量的水和其它物質相比，水放出的熱量更多，依靠強大的磁力將車廂托起約10厘米，減小了摩擦阻力。
故答案為：沸點；比熱容。
【點評】本題主要考查了磁極間的相互作用、比熱容以及沸點與氣壓的關系，屬于基礎題。
5．（2分）小明家準備安裝一臺大功率的空調，在接線時，小明認為應選用粗且短的銅線 小明 的觀點正確，請簡要說明理由： 粗且短的銅線比細且長的銅線電阻小，根據P＝UI可知，大功率空調工作時，通過導線的電流較大，根據焦耳定律Q＝I2Rt可知，在電流和通電時間相同時，粗且短的銅線比細且長的銅線產生的熱量少 。
【分析】根據電阻大小的影響因素和焦耳定律分析解答。
【解答】解：根據導體電阻的影響可知，粗且短的銅線比細且長的銅線電阻小，大功率空調工作時，根據焦耳定律Q＝I2Rt可知，在電流和通電時間相同時，所以應該選用粗且短的銅線。
故答案為：小明；粗且短的銅線比細且長的銅線電阻小，大功率空調工作時，根據焦耳定律Q＝I2Rt可知，在電流和通電時間相同時。
【點評】本題考查導體電阻的影響因素和焦耳定律，難度不大。
6．（3分）如圖所示，這是具有高溫、低溫兩擋的某電熱器的電路原理圖，高溫?fù)躅~定功率為660W1和R2兩個電熱絲構成，其中R1的阻值為110Ω。當開關S1、S2閉合時，電熱器處于 高溫 擋；高溫?fù)跽９ぷ鲿r通過電熱器的電流為 3 A；電熱器處于低溫?fù)跽９ぷ?min內產生的熱量為 1.32×105 J。
【分析】（1）由圖可知，當開關S1閉合，S2斷開，只有R1工作，當開關S1、S2都閉合時，R1、R2并聯，根據并聯電路的特點和P＝可知電熱器高溫?fù)鹾偷蜏負醯碾娐愤B接；
（2）根據P＝UI求出高溫?fù)跽９ぷ鲿r通過電熱器的電流；
（3）根據焦耳定律Q＝I2Rt＝t求出電熱器處于低溫?fù)跽９ぷ?min內產生的熱量。
【解答】解：由圖可知，當開關S1、S2都閉合時，R4、R2并聯，根據并聯電路的電阻特點可知，由P＝，電路中的總功率最大；
當開關S2閉合，S2斷開，只有R1工作，電路中的總電阻最大，電熱器處于低溫?fù)酰?br>由P＝UI可知，高溫?fù)跽９ぷ鲿r通過電熱器的電流：I＝＝；
電熱器處于低溫?fù)跽９ぷ?min內產生的熱量：Q＝I2R1t＝t＝7J。
故答案為：高溫；3；1.32×105。
【點評】本題考查并聯電路的特點、電功率公式以及焦耳定律的應用，能正確分析電熱器不同狀態下的電路連接是解題的關鍵。
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求，第13～14題每小題有兩個選項符合題目要求，全部選對的得2分，選對但不全的得1分，有錯選的得0分）

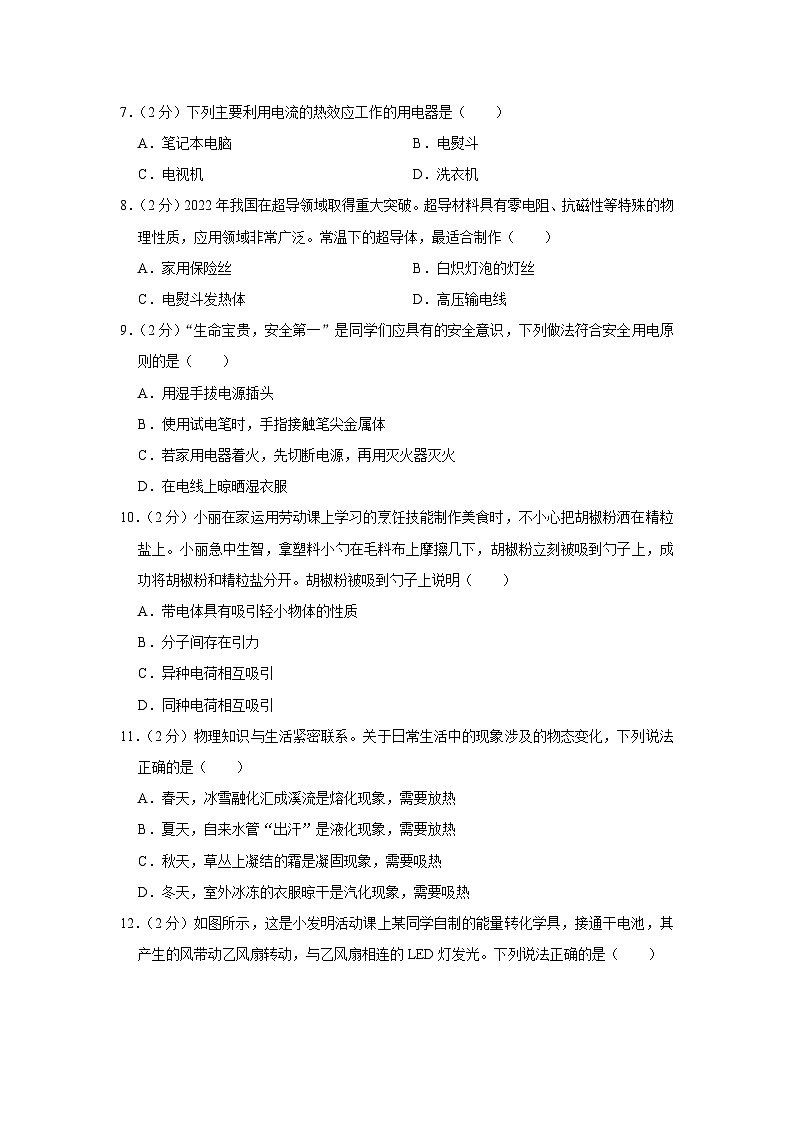

7．（2分）下列主要利用電流的熱效應工作的用電器是（ ）
A．筆記本電腦B．電熨斗
C．電視機D．洗衣機
【分析】電流流過導體時，導體要發熱，這種現象是電流的熱效應，發生電流的熱效應時，電能轉化為內能。
【解答】解：A.筆記本電腦工作時，主要將電能轉化為光能，不是利用電流的熱效應；
B.電熨斗工作時，電能轉化為內能，故B符合題意；
C.電視機工作時，主要將電能轉化為光能，不是利用電流的熱效應；
D.洗衣機工作時，主要是電能轉化為機械能，故D不符合題意。
故選：B。
【點評】利用電流的熱效應工作的家用電器，都是電能轉化為內能，這是判斷的關鍵。
8．（2分）2022年我國在超導領域取得重大突破。超導材料具有零電阻、抗磁性等特殊的物理性質，應用領域非常廣泛。常溫下的超導體，最適合制作（ ）
A．家用保險絲B．白熾燈泡的燈絲
C．電熨斗發熱體D．高壓輸電線
【分析】超導體的電阻為零，能夠無損耗地傳輸電能。
【解答】解：A、家用保險絲的材料要求電阻大；
B、白熾燈泡的燈絲在使用時將電能轉化成內能和光能，故B錯誤；
C、電熨斗發熱體使用時電能轉化成內能，故C錯誤；
D、高壓輸電線如果用超導體材料，故D正確。
故選：D。
【點評】本題是生活常識題，屬于基礎題。
9．（2分）“生命寶貴，安全第一”是同學們應具有的安全意識，下列做法符合安全用電原則的是（ ）
A．用濕手拔電源插頭
B．使用試電筆時，手指接觸筆尖金屬體
C．若家用電器著火，先切斷電源，再用滅火器滅火
D．在電線上晾曬濕衣服
【分析】（1）生活用水是導體，不能用濕手插拔電源插頭；
（2）使用試電筆時，手指按住筆尾金屬體；
（3）若家用電器著火，先切斷電源，再用滅火器滅火。
【解答】解：A、生活用水是導體，故A不符合安全用電原則；
B、使用試電筆時，故B不符合安全用電原則；
C、若家用電器著火，再用滅火器滅火；
D、在電線上晾衣服容易發生觸電事故。
故選：C。
【點評】本題考查的是日常生活中的一些安全用電常識，與學生生活聯系密切，體現了物理知識和生活的聯系。
10．（2分）小麗在家運用勞動課上學習的烹飪技能制作美食時，不小心把胡椒粉灑在精粒鹽上。小麗急中生智，拿塑料小勺在毛料布上摩擦幾下，胡椒粉立刻被吸到勺子上，成功將胡椒粉和精粒鹽分開。胡椒粉被吸到勺子上說明（ ）
A．帶電體具有吸引輕小物體的性質
B．分子間存在引力
C．異種電荷相互吸引
D．同種電荷相互吸引
【分析】兩種不同物質組成的物體相互摩擦后，物體能吸引輕小物體的現象是摩擦起電。
【解答】解：塑料小勺在毛料布上摩擦了幾下，塑料小勺帶了電，所以胡椒粉被吸到勺子上、BCD錯誤。
故選：A。
【點評】本題主要考查了帶電體能吸引輕小物體的性質，是一道基礎題。
11．（2分）物理知識與生活緊密聯系。關于日常生活中的現象涉及的物態變化，下列說法正確的是（ ）
A．春天，冰雪融化匯成溪流是熔化現象，需要放熱
B．夏天，自來水管“出汗”是液化現象，需要放熱
C．秋天，草叢上凝結的霜是凝固現象，需要吸熱
D．冬天，室外冰凍的衣服晾干是汽化現象，需要吸熱
【分析】物質由氣態直接變?yōu)楣虘B(tài)叫凝華，物質由固態直接變?yōu)闅鈶B(tài)叫升華；由氣態變?yōu)橐簯B(tài)叫液化，由液態變?yōu)闅鈶B(tài)叫汽化；由固態變?yōu)橐簯B(tài)叫熔化，由液態變?yōu)楣虘B(tài)叫凝固。
【解答】解：A、春天，是熔化現象，故A錯誤；
B、夏天，是空氣中的水蒸氣遇冷變成的小水珠，故B正確；
C、草叢上凝結的霜，需要放熱
D、冬天，需要吸熱；
故選：B。
【點評】本題主要考查了物態變化過程的辨析以及其吸放熱特點，屬于基礎題。

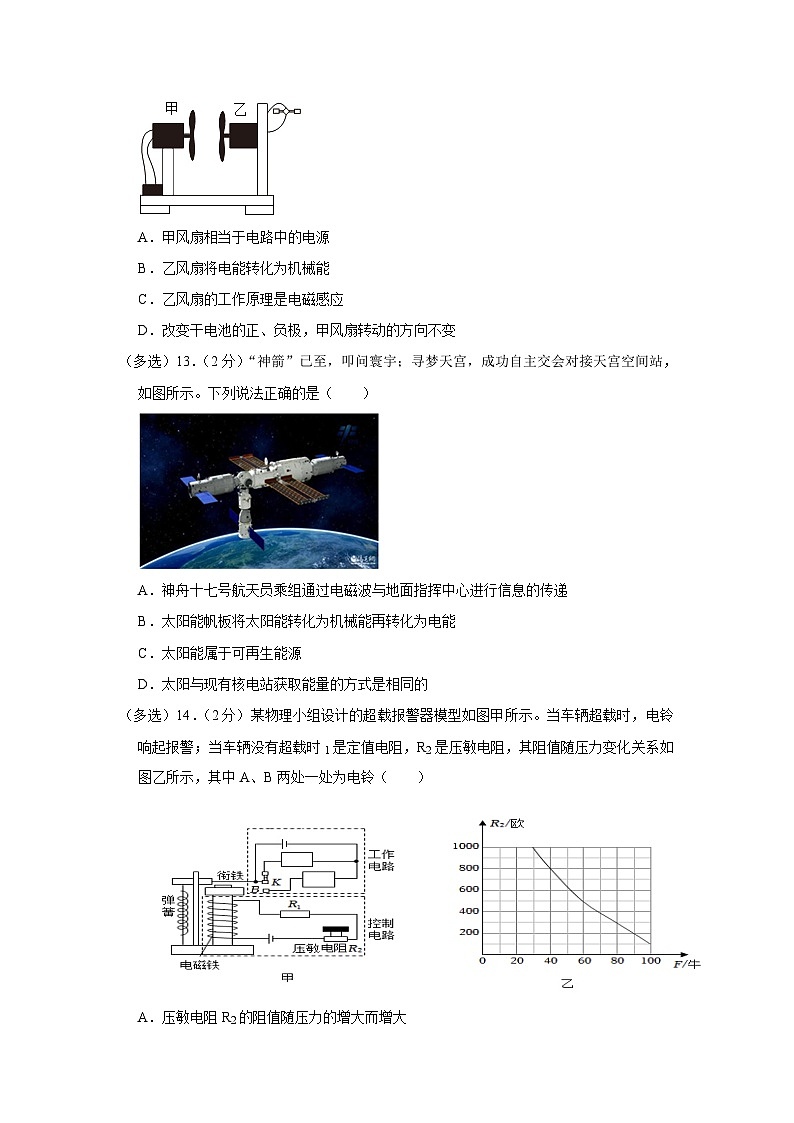

12．（2分）如圖所示，這是小發明活動課上某同學自制的能量轉化學具，接通干電池，其產生的風帶動乙風扇轉動，與乙風扇相連的LED燈發光。下列說法正確的是（ ）
A．甲風扇相當于電路中的電源
B．乙風扇將電能轉化為機械能
C．乙風扇的工作原理是電磁感應
D．改變干電池的正、負極，甲風扇轉動的方向不變
【分析】（1）消耗電能的設備是用電器，提供電能的裝置是電源。
（2）電動機工作時將電能轉化為機械能。
（3）電動機是利用通電線圈在磁場中受力轉動的原理來工作的。
（4）電動機轉動的方向與電流方向有關。
【解答】解：A、甲風扇相當于電路中的用電器，故A錯誤；
B、乙風扇是利用電磁感應原理來工作的，使LED燈發光。故B錯誤；
C、乙風扇的工作原理是電磁感應；
D、改變干電池的正，甲風扇轉動的方向改變。
故選：C。
【點評】本題考查的是電磁感應現象和通電導體在磁場中受到力的作用；知道電動機和發電機的基本原理。
（多選）13．（2分）“神箭”已至，叩問寰宇；尋夢天宮，成功自主交會對接天宮空間站，如圖所示。下列說法正確的是（ ）
A．神舟十七號航天員乘組通過電磁波與地面指揮中心進行信息的傳遞
B．太陽能帆板將太陽能轉化為機械能再轉化為電能
C．太陽能屬于可再生能源
D．太陽與現有核電站獲取能量的方式是相同的
【分析】（1）電磁波可以傳遞信息，電磁波可以在真空中傳播；
（2）太陽能帆板工作時將太陽能轉化為電能；
（3）能源源不斷從自然界中獲得補充的能源叫可再生能源；
（4）太陽內部進行的是聚變反應，核電站是利用核裂變來釋放能量的。
【解答】解：A、電磁波可以傳遞信息，航天員與地面指揮中心間信息的傳遞主要是依靠電磁波；
B、神舟飛船在軌運行時，故B錯誤；
C、太陽能可以源源不斷得到，故C正確；
D、太陽內部進行的是聚變反應，所以核電站采用的核反應方式與太陽內部的核反應方式不相同。
故選：AC。
【點評】本題考查電磁波的應用、能量轉化過程、能源的分類和利用核能的方式，知識點較多，屬于基礎題。
（多選）14．（2分）某物理小組設計的超載報警器模型如圖甲所示。當車輛超載時，電鈴響起報警；當車輛沒有超載時1是定值電阻，R2是壓敏電阻，其阻值隨壓力變化關系如圖乙所示，其中A、B兩處一處為電鈴（ ）
A．壓敏電阻R2的阻值隨壓力的增大而增大
B．電鈴應安裝在B處
C．電磁鐵的上端為N極
D．若電磁鐵線圈電阻不計，只增加線圈的匝數，限制的車輛最大載重減小
【分析】（1）根據圖像分析壓力增大時電阻的變化；
（2）當壓力過大時，電鈴應該工作報警，據此分析電鈴的位置；
（2）根據安培定則判斷電磁鐵的磁極；
（3）電磁鐵磁性大小與線圈匝數、電流的大小有關，據此分析；根據歐姆定律和壓敏電阻的特性來進行分析。
【解答】解：A、根據乙圖可知2的阻值隨壓力的增大而減小，故A錯誤；
B、當壓力過大時，根據歐姆定律可知，電磁鐵的磁性增強，電鈴響報警，故B正確；
C、閉合開關，根據安培定則可知，故C錯誤；
C、電磁鐵線圈電阻不計，在電流一定的情況下，但是電磁鐵的吸合電流一定，電路中的電流變小，根據串聯電路的電阻關系可知，壓力變小，故D正確。
故選：BD。
【點評】知道電磁繼電器的基本工作原理；會根據歐姆定律分析電路中的電流和電阻變化。
三、作圖題（本題共2小題，每小題2分，共4分）
15．（2分）如圖所示，在遵守安全用電原則的前提下，請用筆畫線代替導線
【分析】三孔插座的接法：上孔接地線、左孔接零線、右孔接火線；為了用電安全，開關要控制火線。
【解答】解：三孔插座的接法：上孔接地線，左孔接零線，如圖所示：
【點評】掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。
16．（2分）如圖，將圖中電磁鐵、滑動變阻器接入電路，使開關閉合后電磁鐵與條形磁鐵相互吸引
【分析】（1）磁極間相互作用規律：同名磁極相互排斥、異名磁極相互吸引；
（2）電磁鐵中電流越大，磁性越強。電磁鐵中電流越小，磁性越弱。
【解答】解：開關閉合后，要使螺線管與條形磁鐵相互吸引，由安培定則可知：螺線管正面的電流方向向上，即此時電路中電流變小，可得出需使滑動變阻器左側下接線柱連入電路
【點評】本題考查了磁極間相互作用規律、影響電磁鐵磁性強弱的因素和安培定則的使用，綜合性較強。
四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
17．（4分）小明用漆包線繞在鐵釘上制作了簡易電磁鐵，利用大頭針等器材探究“影響電磁鐵磁性強弱的因素”，設計的實驗裝置如圖所示。
（1）實驗中小明通過觀察 電磁鐵吸引大頭針的數量 來比較電磁鐵磁性的強弱。
（2）小明將制成的甲、乙電磁鐵串聯的目的是控制 電流 相同。
（3）由實驗現象可知，在其他條件相同時，電磁鐵線圈的匝數越多 強 。
（4）在如圖所示的實驗裝置中，改變滑動變阻器的滑片位置，可探究“電磁鐵的磁性強弱與 電流大小 的關系”。
【分析】（1）掌握轉換法的應用：實驗中通過電磁鐵吸引大頭針的多少來反映電磁鐵磁性的強弱；
（2）（3）（4）將兩個電磁鐵串聯，是為了使通過兩個電磁鐵的電流相等；影響電磁鐵磁性強弱的因素：電流的大小、線圈的匝數、有無鐵芯，在探究過程中要用控制變量法。
【解答】解：（1）電磁鐵磁性的強弱無法用眼睛直接觀察，實驗中通過電磁鐵吸引大頭針的多少來反映電磁鐵磁性的強弱；
（2）（3）把甲、乙兩個電磁鐵串聯；由圖可知，甲，所以是探究電磁鐵的磁性強弱與線圈匝數的關系；
由圖可知，電流相同時，說明甲的磁性強，線圈匝數越多；
（4）改變滑動變阻器的滑片位置，可以改變電路中的電流大??；可探究電磁鐵的磁性強弱與電流大小的關系。
故答案為：（1）電磁鐵吸引大頭針的數量；（2）電流；（4）電流大小。
【點評】探究“影響電磁鐵磁性強弱的因素”實驗，考查了影響電磁鐵磁性強弱的因素，考查了滑動變阻器對電路電流的影響。
18．（6分）探究“水沸騰前后溫度變化的特點”的實驗裝置如圖甲所示。
（1）按圖甲所示的實驗裝置組裝器材，先調整鐵圈 B （選填“A”或“B”）的位置。
（2）燒杯加蓋的目的是 為了減少熱量的散失 。
（3）實驗中某一時刻溫度計示數如圖乙所示，此時燒杯中水的溫度為 98 ℃。
（4）實驗中觀察到的實驗現象如圖丙所示，此時燒杯中的水是在沸騰 前 （選填“前”或“時”）。
（5）小組中兩名同學均采用如圖甲所示的裝置進行實驗，根據實驗數據繪制的“溫度﹣時間”圖像如圖丁所示，由此可知 相同 ；兩名同學實驗中水的質量ma ＜ （選填“＞”“＜”或“＝”）mb。
【分析】（1）在安裝實驗儀器時，應該從下到上的順序，這樣便于安裝調整；
（2）知道水的多少、水的初溫、燒杯是否加蓋都會影響水的加熱時間。；
（3）先認清溫度計分度值，再讀示數；
（4）水沸騰時和沸騰前的現象區別：液體沸騰前吸收熱量，溫度不斷升高，氣泡上升時不斷變??；液體沸騰時吸收熱量，溫度保持不變，氣泡上升時不斷增大；
（5）溫度變化相同，吸收的熱量越多，質量越大。
【解答】解：（1）在實驗中需要用酒精燈的外焰加熱，所以先調整鐵架B處的高度，以保證溫度計的位置合適；
（2）在燒杯上加蓋的目的是為了減少熱量的散失；
（3）由丙圖中溫度計的分度值是1℃，液面在0℃以上；
（4）由圖丁可知，氣泡在上升過程中體積逐漸減??；
（5）水在沸騰時溫度相同；水從開始加熱到沸騰，b所用的時間更長，可以判斷b的質量更大a＜mb。
故答案為：（1）B；（2）為了減少熱量的散失；（4）前；＜。
【點評】本題考查了液體沸騰實驗的做法和實驗現象的分析、溫度計的讀數等知識，屬于基礎題。
19．（9分）小明在“測量小燈泡正常發光時的電阻”實驗中，待測小燈泡的額定電壓為2.5V，設計并連接的電路如圖甲所示。
（1）小明在連接電路的過程中，開關應處于 斷開 （選填“閉合”或“斷開”）狀態。
（2）小明在檢查電路時發現有一根導線連接錯誤，請在接錯的導線上畫“×”，并用筆畫線代替導線正確連接電路（導線不能交叉）。
（3）糾正錯誤后，應先將滑動變阻器的滑片移至最 左 （選填“左”或“右”）端，然后閉合開關，發現小燈泡不發光，電流表有示數，造成這一現象的原因可能是 A （選填字母代號）。
A.小燈泡短路
B.小燈泡斷路
C.滑動變阻器斷路
D.電流表斷路
（4）移動滑片，當電壓表的示數為 2.5 V時，小燈泡正常發光，此時電流表的示數如圖乙所示 9.6 Ω（結果保留一位小數）。
（5）實驗后小明又利用電壓表和已知阻值為R0的定值電阻，設計了如圖丙所示的電路，也測量出已知額定電流為I額的小燈泡正常發光時的電阻，請把實驗步驟補充完整。
①閉合開關S，將開關S1撥至a，調節滑動變阻器的滑片，使電壓表的示數與定值電阻R0的比值為 I額 時，小燈泡正常發光。
②保持滑動變阻器的滑片位置不變，閉合開關S，將開關S1撥至b，讀出電壓表的示數為U。
③小燈泡正常發光時的電阻的表達式：RL＝ （用R0、U和I額表示）。
【分析】（1）連接電路時，為保護電路，開關應處于斷開狀態；
（2）根據電流表要與被測量電路串聯進行分析；
（3）為保護電路，閉合開關前應將滑動變阻器的滑片調到阻值最大處，電流表有示數說明電路有電流，小燈泡不發光，說明燈泡被短路；
（4）燈泡兩端電壓為其額定電壓時，燈泡正常發光，讀出此時電流表的示數，利用歐姆定律得到小燈泡正常發光時的電阻；
（5）由丙圖可知：沒有電流表的情況下，利用定值電阻和電壓表代替電流表與燈泡串聯，首先使通過燈泡的電流為I額，然后測出此時R0和燈L的總電壓，利用歐姆定律和串聯電路電壓的規律便可求出燈泡兩端的電壓，根據歐姆定律計算出燈泡正常發光時電阻。
【解答】解：（1）連接電路時，為保護電路；
（2）由圖知連接燈泡右端和滑動變阻器左端的導線接錯，應調整為讓電流表與燈泡串聯；
（3）閉合開關前應將滑動變阻器的滑片調到阻值最大處，故在圖甲電路中要讓滑片移到最左端，電路是通路，說明燈泡被短路；
（4）電壓表測量燈泡兩端電壓，當電壓表示數等于燈泡的額定電壓2.5V時，觀察此時的電流表，分度值為8.02A，電流表的示數為0.26AL額＝≈9.6Ω；
（5）①閉合開關S，S1接a，調節滑動變阻器的滑片、小燈泡和滑動變阻器三者串聯接入電路，電壓表的示數與定值電阻R0的比值為電路電流，若此時電流表的示數滿足燈泡的額定電流I額時，燈泡正常發光；
③再將S8接b，此時仍是定值電阻，且保持滑動變阻器滑片的位置不變，此時電壓表測的是定值電阻和小燈泡的總電壓
UL額＝U﹣I額×R0；
根據歐姆定律可知小燈泡正常發光時的電阻為：
RL額＝。
故答案為：（1）斷開；（2）見解答圖；A；（4）6.5；（5）I額；。
【點評】本題測量小燈泡的額定功率，故障分析、電流表讀數及額定功率計算，最后一問實驗設計是本題的難點，關鍵是能熟練運用歐姆定律和串聯電路的特點進行分析。
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
20．（8分）如圖所示，這是環保部門用來凈化空氣的霧炮車，噴向空中的水霧能使塵埃粒子快速沉降到地面。試問：
（1）噴向空中的水霧，有許多在掉落地面之前已經在空中散失了，其中發生的物態變化是 汽化 （填物態變化名稱）；給霧炮車提供動力的是四沖程柴油機的 做功 沖程；霧炮車噴霧作業一段時間后，油箱中剩余柴油的熱值 不變 （選填“變大”“變小”或“不變”）。
（2）霧炮車柴油發動機的冷卻水箱中裝有4kg的水，當水溫從10℃升高到60℃時，水吸收的熱量是多少？[c水＝4.2×103J/（kg?℃）]
（3）已知該霧炮車柴油發動機的熱機效率為30%，噴霧作業時的牽引力恒為3×103N，則完全燃燒2kg的柴油可以噴霧作業的路程是多少？（q柴油＝4.5×107J/kg）
【分析】（1）汽化是從液態變?yōu)闅鈶B(tài)，汽化吸熱；熱機的做功沖程，燃油燃燒產生的高溫高壓的氣體對活塞做功，將內能轉化成機械能；熱值是燃料的一種屬性，與燃料的質量和是否燃燒充分無關；
（2）知道水的質量，根據水的比熱容、水的溫度升高值，利用公式Q吸＝cmΔt計算水吸收熱量的多少；
（3）根據Q放＝mq求出2kg的柴油完全燃燒放出的熱量；根據η＝求出霧炮車作業時牽引力做的功；根據W＝Fs計算出噴霧作業的路程。
【解答】解：（1）噴向空中的水霧在空中散失了，是因為水汽化的緣故；熱值是燃料的一種屬性，霧炮車噴霧作業一段時間后；
（2）水吸收的熱量：Q吸＝cmΔt＝4.2×104J/（kg?℃）×4kg×（60℃﹣10℃）＝8.5×105J；
（3）完全燃燒2kg汽油放出的熱量：Q＝qm＝4.5×107J/kg×8kg＝9×107J；
霧炮車作業時牽引力做的功：W＝Q放η＝4×107J×30%＝2.2×107J；
完全燃燒2kg的柴油可以噴霧作業的路程：。
答：（1）汽化；做功；（2）水吸收的熱量是8.4×105J；（3）完全燃燒8kg的柴油可以噴霧作業的路程是9000m。
【點評】本題考查了做功公式、燃料完全燃燒放熱公式以及效率公式的掌握和運用，因條件已給出，難度不大。
21．（9分）科技創新小組設計了一臺由電流表改裝而成的簡易體重計，其電路如圖甲所示。已知電源電壓保持不變，定值電阻R0＝5Ω，R為壓敏電阻，其阻值與所受到的壓力關系如圖乙所示，踏板的重不計。試問：
（1）當所測人的體重增大時，電流表的示數 增大 （選填“增大”“減小”或“不變”）。
（2）閉合開關S，當體重計空載時，電路中的電流為0.12A
（3）此體重計所能測量的最大體重為多少？
（4）在不改變電源電壓和電流表量程的情況下，若要提高該體重計所能測量的最大體重值，請寫出一種簡便可行的方法。
【分析】根據甲圖知，兩個電阻串聯，電流表測量電路中的電流，
（1）根據乙圖分析體重變大時電阻變化，根據歐姆定律分析電流變化；
（2）當壓力最大時，壓敏電阻阻值最小，電流最大，而最大電流不能超過電流表的量程，所以此時電流為0.6A，用電源電壓除以該電流得到總電阻，總電阻減去定值電阻阻值得到壓敏電阻的阻值，再從圖乙中找出此時的壓力大小，從而得到最大的重力為多少。
（3）根據體重越大，壓敏電阻越小，要電流不變，則電路的總電阻不變，據此分析。
【解答】解：（1）根據甲圖知，兩個電阻串聯，根據乙圖知，電路的總電阻減小，電路中的電流變大；
（2）由圖甲可知，閉合開關S0與壓敏電阻R串聯，由圖乙可知當體重計空載時；
而此時電流為：I＝0.12A；
根據 可得電源電壓為：U＝I（R+R3）＝0.12A×（45Ω+5Ω）＝8V；
（3）已知電流表量程為0～0.4A，所以電路中的最大電流為：Imax＝0.6A；
當體重計測量最大體重時，壓敏電阻阻值最小，此時壓敏電阻的阻值為：
R'＝＝＝5Ω；
由題圖乙可知，此時壓力大小為1200N。
（4）在不改變電源電壓和電流表量程的情況下，根據歐姆定律知，而體重越大，因而必須增大定值電阻R7的大小。
答：（1）增大；
（2）電源電壓為6V；
（3）此體重計所能測量的最大體重為1200N；
（4）增大定值電阻R0的大小。
【點評】本題考查串聯電路的特點和歐姆定律的應用，屬于中檔題。
