內蒙古包頭市昆都侖區第三中學2023-2024學年九年級下學期階段性測試物理試卷

這是一份內蒙古包頭市昆都侖區第三中學2023-2024學年九年級下學期階段性測試物理試卷，共6頁。試卷主要包含了單選題，實驗探究題，綜合應用題等內容，歡迎下載使用。

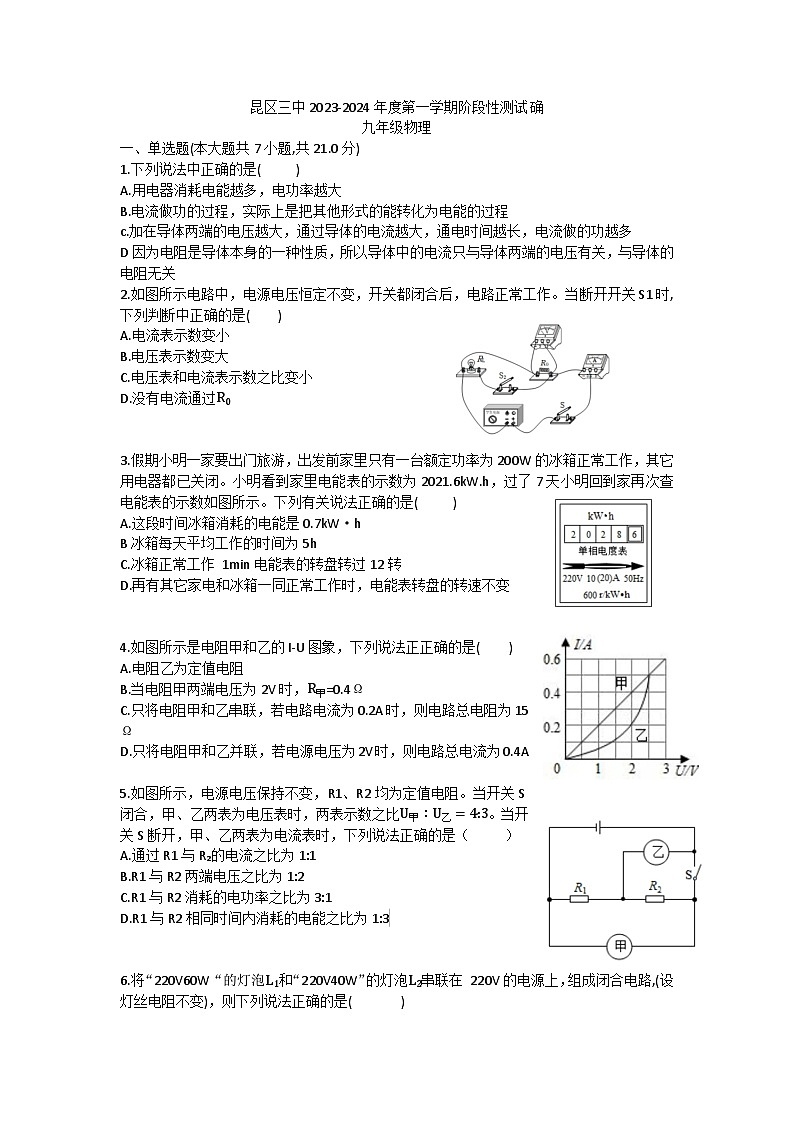

一、單選題(本大題共7小題,共21.0分)
1.下列說法中正確的是( )
A.用電器消耗電能越多，電功率越大
B.電流做功的過程，實際上是把其他形式的能轉化為電能的過程
c.加在導體兩端的電壓越大，通過導體的電流越大，通電時間越長，電流做的功越多
D因為電阻是導體本身的一種性質，所以導體中的電流只與導體兩端的電壓有關，與導體的電阻無關
2.如圖所示電路中，電源電壓恒定不變，開關都閉合后，電路正常工作。當斷開開關S1時,下列判斷中正確的是( )
A.電流表示數變小
B.電壓表示數變大
C.電壓表和電流表示數之比變小
D.沒有電流通過R0
3.假期小明一家要出門旅游，出發前家里只有一臺額定功率為200W的冰箱正常工作，其它用電器都已關閉。小明看到家里電能表的示數為2021.6kW.h，過了7天小明回到家再次查電能表的示數如圖所示。下列有關說法正確的是( )
A.這段時間冰箱消耗的電能是0.7kW·h
B冰箱每天平均工作的時間為5h
C.冰箱正常工作 1min電能表的轉盤轉過12轉
D.再有其它家電和冰箱一同正常工作時，電能表轉盤的轉速不變
4.如圖所示是電阻甲和乙的I-U圖象，下列說法正正確的是( )
A.電阻乙為定值電阻
B.當電阻甲兩端電壓為2V時，R甲=0.4Ω
C.只將電阻甲和乙串聯，若電路電流為0.2A時，則電路總電阻為15Ω
D.只將電阻甲和乙并聯，若電源電壓為2V時，則電路總電流為0.4A
5.如圖所示，電源電壓保持不變，R1、R2均為定值電阻。當開關S閉合，甲、乙兩表為電壓表時，兩表示數之比U甲：U乙=4:3。當開關S斷開，甲、乙兩表為電流表時，下列說法正確的是（ ）
A.通過R1與R?的電流之比為1:1
B.R1與R2兩端電壓之比為1:2
C.R1與R2消耗的電功率之比為3:1
D.R1與R2相同時間內消耗的電能之比為1:3
6.將“220V60W“的燈泡L1和“220V40W”的燈泡L2串聯在 220V的電源上，組成閉合電路,(設燈絲電阻不變)，則下列說法正確的是( )
A.燈泡L1的電阻大于燈泡L2的電阻B.燈泡L1比燈泡L?亮
C.燈泡L?比燈泡L1亮 D.兩燈泡的總功率大于 40W
7.如圖甲所示，電源電壓保持不變，閉合開關時，滑動變阻器的滑片從b端滑到a端，電壓表示數U與電流表示數1的變化關系如圖乙所示，下列說法不正確的是( )
A.電源電壓 9V
B.定值電阻R的阻值是6.Ω
C.滑動變阻器的最大阻值是18.Ω
D.若電壓表的示數為3.6V時，則電
路的總功率為5.4W
二、實驗探究題(本大題共3小題,共18.0分)
8.小華同學用溫度計測出一部分冰的溫度如圖甲所示，然后利用圖乙所示裝置對100g冰加熱，他每隔相同時間記錄一次溫度計的示數，并觀察物質的狀態。圖丙是他根據記錄的數據繪制的溫度--時間圖象，根據圖甲和圖丙圖象可知:
(1)圖甲中溫度計的示數為____℃;
(2)在BC階段中C點處物質的內能B點處物質的內能(選填“大于”、“小于”或“等于”)，理由是 ;
(3)設相同時間內物質吸收的熱量相同，則BC階段物質共吸收了___的熱量，AB段物質的比熱容為 J/(kg·℃)[已知c水=4.2x103J/(kg.℃)]
9.小明利用如圖甲所示的電路探究電流跟電阻的關系。已知電源電壓為6V且保持不變，實驗用到的電阻阻值分別為5.Ω、10Ω、15Ω、20Ω、25Ω。
(1)請根據圖甲將圖乙所示的實物電路連接完整(導線不允許交叉)。

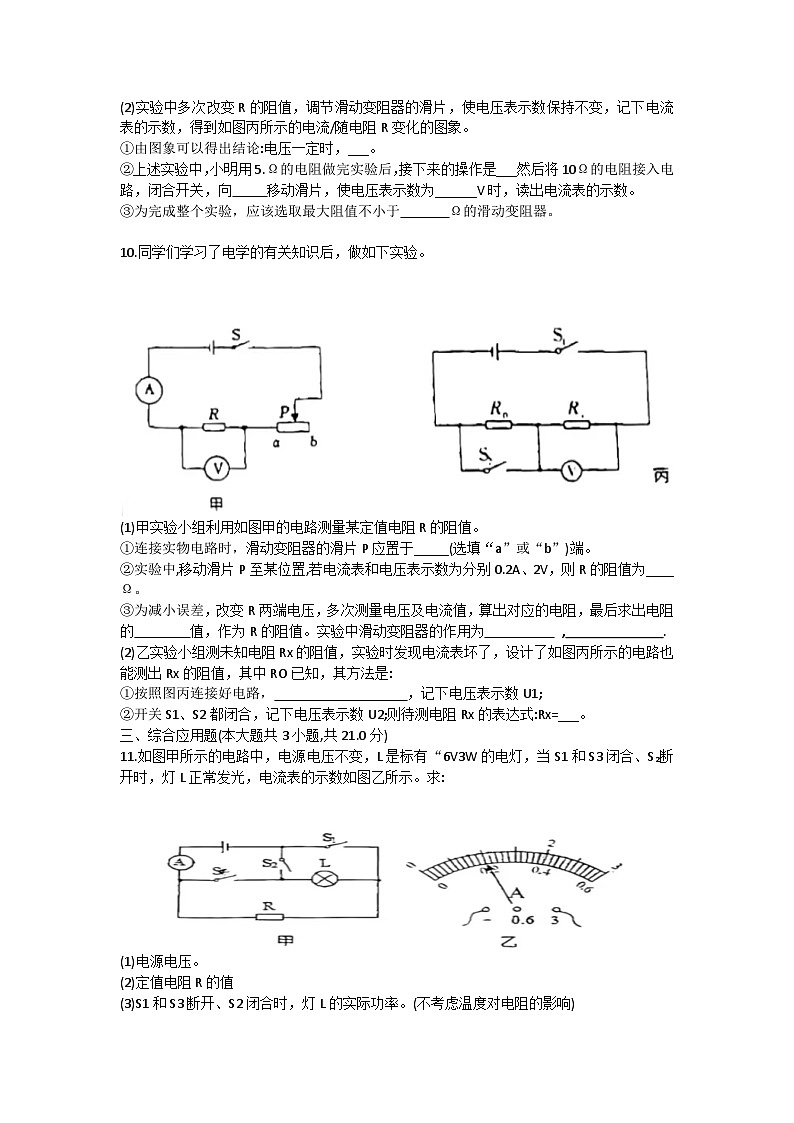

(2)實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖丙所示的電流/隨電阻R變化的圖象。
①由圖象可以得出結論:電壓一定時，___。
②上述實驗中，小明用5.Ω的電阻做完實驗后，接下來的操作是___然后將10Ω的電阻接入電路，閉合開關，向 移動滑片，使電壓表示數為______V時，讀出電流表的示數。
③為完成整個實驗，應該選取最大阻值不小于 Ω的滑動變阻器。
10.同學們學習了電學的有關知識后，做如下實驗。
(1)甲實驗小組利用如圖甲的電路測量某定值電阻R的阻值。
①連接實物電路時，滑動變阻器的滑片P應置于_____(選填“a”或“b”)端。
②實驗中,移動滑片P至某位置,若電流表和電壓表示數為分別0.2A、2V，則R的阻值為____Ω。
③為減小誤差，改變R兩端電壓，多次測量電壓及電流值，算出對應的電阻，最后求出電阻的 值，作為R的阻值。實驗中滑動變阻器的作用為 , .
(2)乙實驗小組測未知電阻Rx的阻值，實驗時發現電流表壞了，設計了如圖丙所示的電路也能測出Rx的阻值，其中RO已知，其方法是:
①按照圖丙連接好電路， ，記下電壓表示數U1;
②開關S1、S2都閉合，記下電壓表示數U2;則待測電阻Rx的表達式:Rx=___。
三、綜合應用題(本大題共3小題,共21.0分)
11.如圖甲所示的電路中，電源電壓不變，L是標有“6V3W的電燈，當S1和S3閉合、S?斷開時，燈L正常發光，電流表的示數如圖乙所示。求:
(1)電源電壓。
(2)定值電阻R的值
(3)S1和S3斷開、S2閉合時，燈L的實際功率。(不考慮溫度對電阻的影響)
12.如圖甲為某商場安裝的扶梯自動計數器簡化電路圖。已知電源電壓 U=12V,R1為光敏電阻,R2=20.Ω。當有光照射時R1=20Ω;當扶梯上有顧客經過，擋住射向的光R1線時，R1的阻值增大，計數器就計數一次。圖乙為某段時間內R2兩端的電壓Uab隨時間t變化的圖象。
(1)當有光照射時，電路中的電流為多大?
(2)當扶梯上有顧客經過時，R1的阻值為多大?
(3)這段時間內電路消耗的電能是多少?
13.如圖是冬季常用的一種暖手寶,它的主要結構就是一段電阻絲，做好防水處理后放入水袋中，通電一段時間后，水袋就可以較長時間保持溫暖，請回答:
(1)暖手寶工作時的能量轉化是什么?
(2)袋內裝滿水，利用了水的什么性質?
(3)通電加熱時，為什么暖手寶很快就會發熱，但連接暖手寶的導線卻不熱?
昆區三中2023-2024年度第一學期階段性測試確
九年級物理
答案
一、單選
1C , 2A 3C 4C 5C 6C 7C
二實驗探究
8（1）-14℃
（2）大于，晶體熔化過程吸熱
（3）4.2×103
9（1）
（2）①導體中電流與電阻成反比
②斷開開關；左；右；2.5
10.（1）①b ②10 ③平均；保護電路；調節電流
（2）①只閉合開關S1
②U1R0U2-U1
11.
1
12.
13 (1)電能轉內能;
(2)水的比熱容大;
(3)導線電阻很小，而暖手寶電阻非常大，暖手寶和導線串聯，串聯電路電流處處相等，由Q=I2Rt可知，在相同時間內，暖手寶電阻大產生的熱量多，而導線電阻小產生的熱量少。
