湖南省湘潭市2020年中考物理試題（含解析）

這是一份湖南省湘潭市2020年中考物理試題（含解析），共39頁。試卷主要包含了填空，實驗，綜合題等內容，歡迎下載使用。

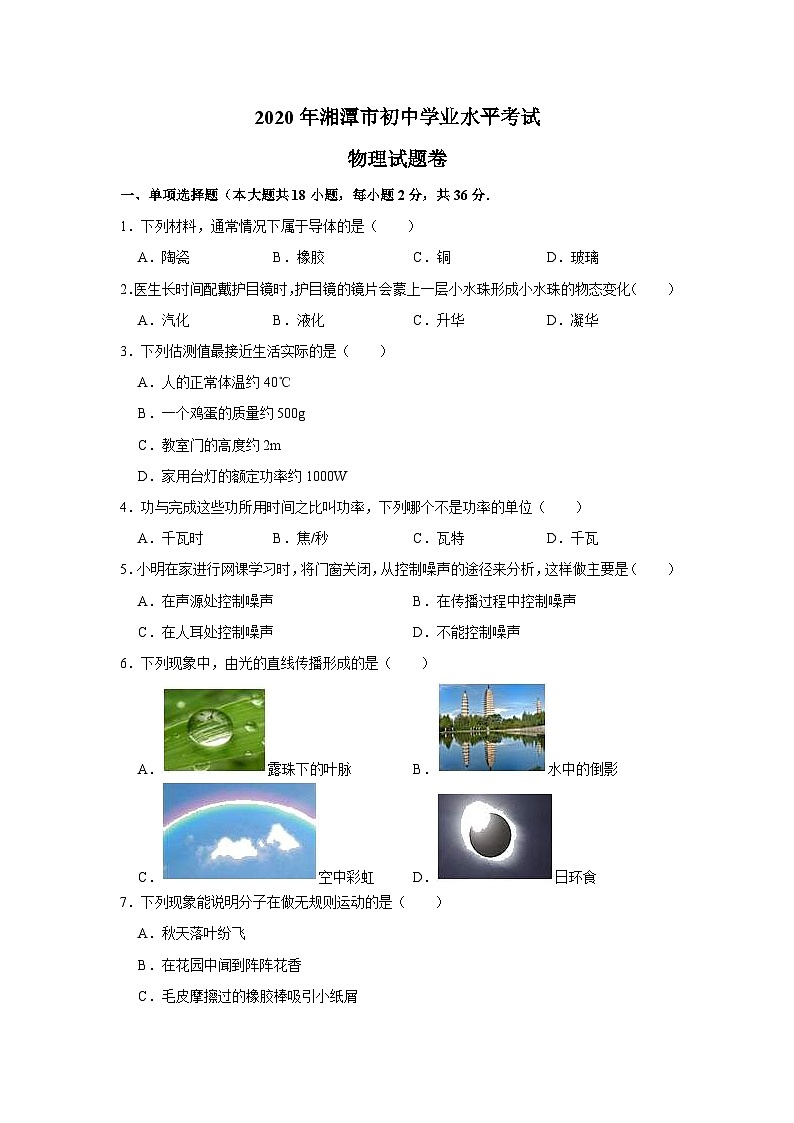

一、單項選擇題（本大題共18小題，每小題2分，共36分．
1．下列材料，通常情況下屬于導體的是（ ）
A．陶瓷B．橡膠C．銅D．玻璃
2．醫生長時間配戴護目鏡時，護目鏡的鏡片會蒙上一層小水珠形成小水珠的物態變化（ ）
A．汽化B．液化C．升華D．凝華
3．下列估測值最接近生活實際的是（ ）
A．人的正常體溫約40℃
B．一個雞蛋的質量約500g
C．教室門的高度約2m
D．家用臺燈的額定功率約1000W
4．功與完成這些功所用時間之比叫功率，下列哪個不是功率的單位（ ）
A．千瓦時B．焦/秒C．瓦特D．千瓦
5．小明在家進行網課學習時，將門窗關閉，從控制噪聲的途徑來分析，這樣做主要是（ ）
A．在聲源處控制噪聲B．在傳播過程中控制噪聲
C．在人耳處控制噪聲D．不能控制噪聲
6．下列現象中，由光的直線傳播形成的是（ ）
A．露珠下的葉脈B．水中的倒影
C．空中彩虹D．日環食
7．下列現象能說明分子在做無規則運動的是（ ）
A．秋天落葉紛飛
B．在花園中聞到陣陣花香
C．毛皮摩擦過的橡膠棒吸引小紙屑
D．打掃衛生時灰塵飛揚

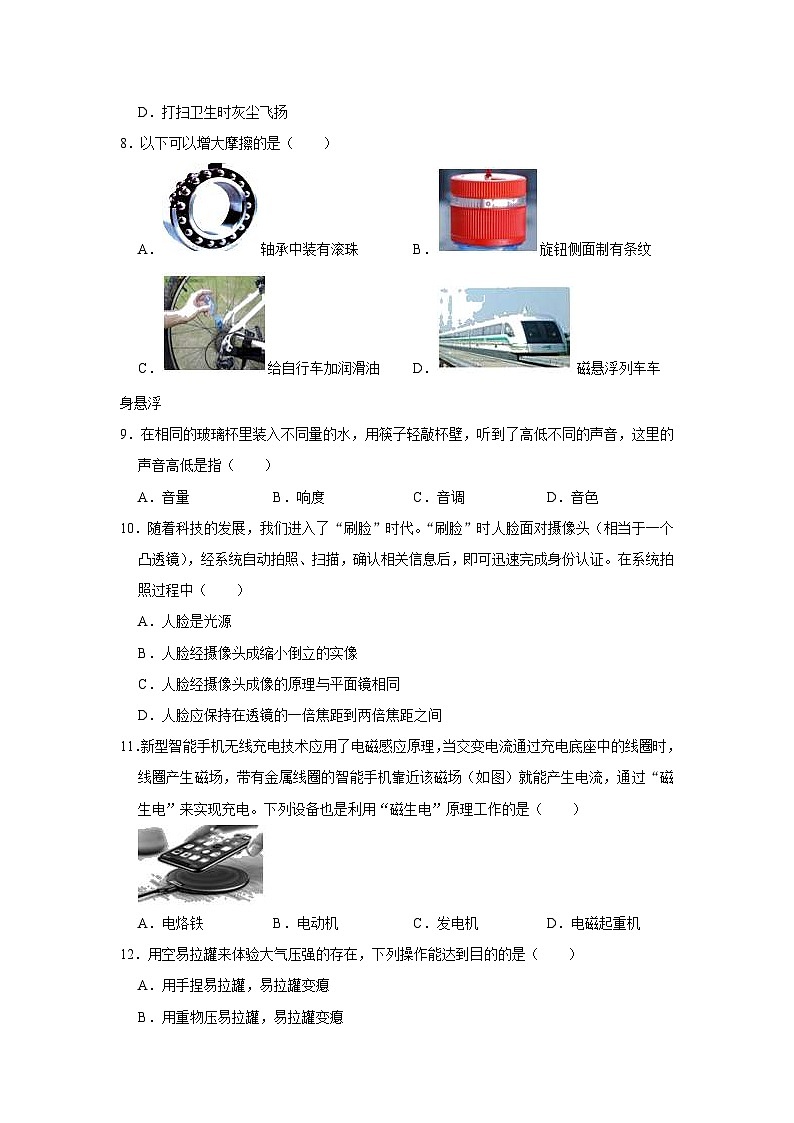

8．以下可以增大摩擦的是（ ）
A．軸承中裝有滾珠B．旋鈕側面制有條紋
C．給自行車加潤滑油D．磁懸浮列車車身懸浮
9．在相同的玻璃杯里裝入不同量的水，用筷子輕敲杯壁，聽到了高低不同的聲音，這里的聲音高低是指（ ）
A．音量B．響度C．音調D．音色
10．隨著科技的發展，我們進入了“刷臉”時代?！八⒛槨睍r(shí)人臉面對攝像頭（相當于一個凸透鏡），經系統自動拍照、掃描，確認相關信息后，即可迅速完成身份認證。在系統拍照過程中（ ）
A．人臉是光源
B．人臉經攝像頭成縮小倒立的實像
C．人臉經攝像頭成像的原理與平面鏡相同
D．人臉應保持在透鏡的一倍焦距到兩倍焦距之間
11．新型智能手機無線充電技術應用了電磁感應原理，當交變電流通過充電底座中的線圈時，線圈產生磁場，帶有金屬線圈的智能手機靠近該磁場（如圖）就能產生電流，通過“磁生電”來實現充電。下列設備也是利用“磁生電”原理工作的是（ ）
A．電烙鐵B．電動機C．發電機D．電磁起重機
12．用空易拉罐來體驗大氣壓強的存在，下列操作能達到目的的是（ ）
A．用手捏易拉罐，易拉罐變癟
B．用重物壓易拉罐，易拉罐變癟
C．讓易拉罐從高處下落撞擊地面，易拉罐變癟
D．用注射器抽取密封易拉罐中空氣，易拉罐變癟

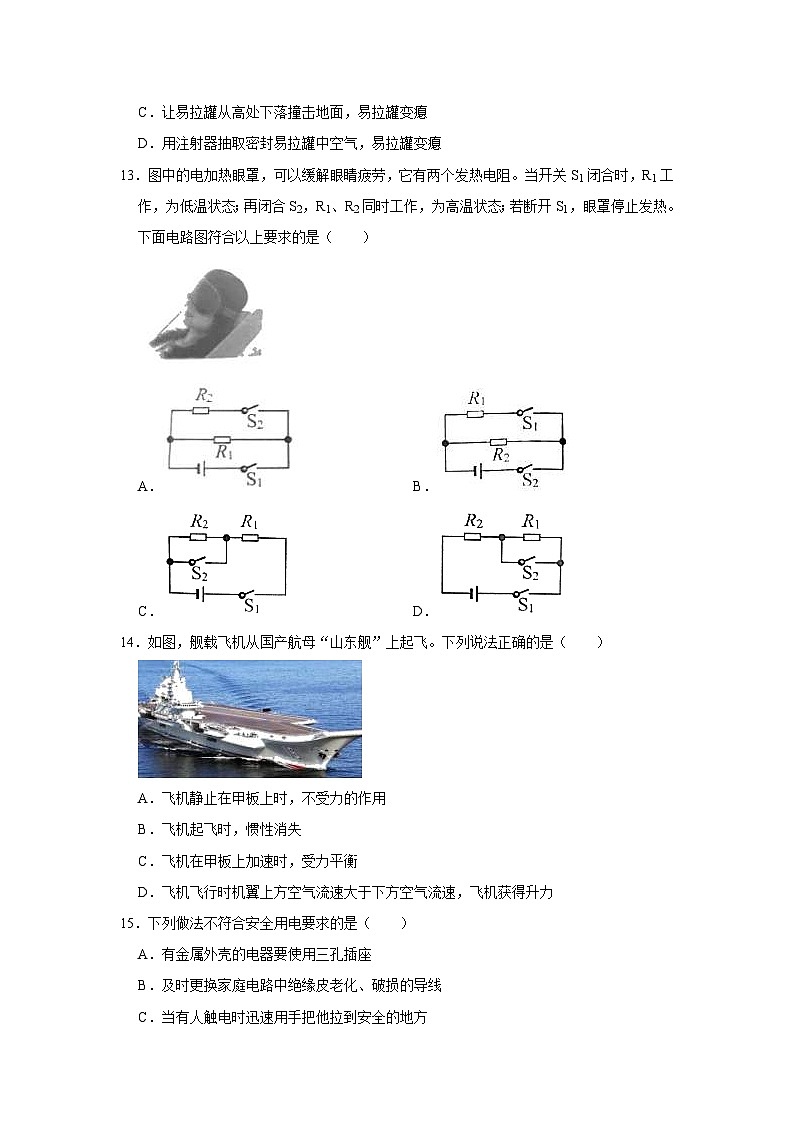

13．圖中的電加熱眼罩，可以緩解眼睛疲勞，它有兩個發熱電阻。當開關S1閉合時，R1工作，為低溫狀態；再閉合S2，R1、R2同時工作，為高溫狀態；若斷開S1，眼罩停止發熱。下面電路圖符合以上要求的是（ ）
A．B．
C．D．
14．如圖，艦載飛機從國產航母“山東艦”上起飛。下列說法正確的是（ ）
A．飛機靜止在甲板上時，不受力的作用
B．飛機起飛時，慣性消失
C．飛機在甲板上加速時，受力平衡
D．飛機飛行時機翼上方空氣流速大于下方空氣流速，飛機獲得升力
15．下列做法不符合安全用電要求的是（ ）
A．有金屬外殼的電器要使用三孔插座
B．及時更換家庭電路中絕緣皮老化、破損的導線
C．當有人觸電時迅速用手把他拉到安全的地方
D．安裝電路時，開關應接在火線上
16．如圖是某物質熔化時溫度隨加熱時間變化的圖象，由圖可知（ ）
A．該物質是晶體
B．該物質的熔點為60℃
C．該物質熔化過程經歷了10min
D．該物質在B點時全部變成了液態
17．下列說法正確的是（ ）
A．液體溫度計是連通器
B．驗電器的工作原理是異種電荷相互排斥
C．根據凹透鏡對光的發散作用制成遠視眼
D．根據重力的方向總是豎直向下，建人用重垂線檢查墻壁是否豎直
18．小明設計了一款“智能照明燈”，其電路的原理圖如圖所示，光線較暗時燈泡自動發光，光線較亮?xí)r燈液所示制電路中，電源電壓恒定，R0為定值電阻，R為光敏電阻，其阻值隨光照強度的增大而減小。以下說法正確的是（ ）
A．電磁鐵的上端為S極
B．當光照強度增強，控制電路的電流變小
C．當光照強度減弱，電磁鐵的磁性增強
D．燈泡應設計在A和B兩接線柱之間
二、填空、作圖題（本題每空1分，作圖2分，共14分。請把答案填在答題卡上。）
19．一束光從空氣斜射入水中時，水中的折射光線OA如圖所示，試用帶箭頭的直線畫出入射光線的大致方向。
20．圖中小木塊的長度是 cm。
21．如圖是小明家電能表的表盤。小明將家中所有其他用電器關閉，只讓暖風機單獨工作，觀察到1min內電能表指示燈閃爍了32次。暖風機在這1min內消耗的電能為 kW?h．它的實際功率是 W。
22．如圖所示，是用太陽能電池板做成葉片的百葉窗，既能遮陽，還能發電。電池板將太陽能轉化為電能，為蓄電池充電，蓄電池再向節能燈供電。太陽能電池板給蓄電池充電時，蓄電池相當于 （選填“用電器”或“電源”）；太陽能屬于 （選填“可再生”或“不可再生”）能源。
23．如圖所示，“2.5V 0.3A“和“3.8V 0.3A”的兩只小燈泡 （選填“串聯”或“并聯”）在電路中，閉合開關后，觀察到“3.8V”的小燈泡比“2.5V”的小燈泡亮，說明“3.8V”小燈泡的實際功率比“2.5V”小燈泡的實際功率 （選填“大”或“小”）。
24．用20N的水平推力，將重為280N的購物車沿水平地面向前推動了5m。在此過程中，購物車的重力做功 J，水平推力對購物車做功 J。
25．2020年6月23日，我國用長征三號乙運載火箭成功發射第55顆北斗導航衛星，至此，中國北斗全球衛星導航系統的星座組網全能完成。在衛星與火箭分離前，以火箭為參照物，衛星是 （選填“靜止”或“運動”）的，它們加速上升時，衛星的動能 （選填“減小”、“增大”或“不變”）。北斗全球衛星導航系統依靠 （“聲波”或“電磁波”）與地面?zhèn)鬟f信息。
三、實驗、探究題（本題每空1分，共27分．請把答案填在答題卡上．）
26．用如圖1所示的裝置探究光的反射規律，實驗數據如下表：
（1）圖表中∠r表示 （選填“入射”或“反射”）角。
（2）分析實驗數據可知：反射角 （選填“大于”、“等于”或“小于”）入射角。
（3）紙板ENF是用兩塊紙板連接起來的。如圖2，把紙板NOF向后折，光沿EO入射在紙板NOF上 （選填“能”或“不能”）看到反射光線。這說明在光的反射現象中，反射光線、入射光線和法線在同一平面內。
（4）在圖1中，當光沿FO的方向射向O點時，光會沿著OE的方向射出，說明在反射現象中光路是 的。
27．（7分）如圖甲、乙所示，用天平、量筒測量金屬塊的密度。
（1）將天平放在水平工作臺上，將游碼移到標尺的 處，調節平衡螺母，使橫梁平衡；
（2）將金屬塊放在天平左盤里，用鑷子向右盤加減砝碼并移動游碼，當天平再次平衡時，右盤中所放砝碼及游碼在標尺上的位置如圖甲所示，金屬塊的質量為 g；
（3）將金屬塊用細線系好輕輕放入盛有40mL水的量筒中，水面升高到如圖乙所示的位置，金屬塊的體積為 cm3，金屬塊的密度為 g/cm3。
（4）利用彈簧測力計、燒杯和水，也可以測量出此金屬塊的密度，如圖丙、丁所示。將金屬塊掛在彈簧測力計下端的掛鉤上，測出金屬塊的重力為G，再將金屬塊完全浸沒在裝有水的燒杯中，讀出此時彈簧測力計示數為F．則金屬塊質量為 ，體積為 ，密度為 （三空均用已知量的字母表示）。
28．（7分）測量如圖所示滑輪組的機械效率，部分實驗數據如下表。
（1）實驗過程中，應緩慢拉動彈簧測力計，使鉤碼豎直向上做 運動。第1次實驗時，彈簧測力計示數如圖所示，為 N。
（2）第2次實驗時所做的有用功為 J，滑輪組的機械效率是 。
（3）分析1、2、3次實驗的數據可知，使用同一滑輪組提升重物時，重物重力越 （選填“大”或“小”），滑輪組的機械效率越高；分析3、4次實驗的數據可知，滑輪組的機械效率與鉤碼上升的高度 （選填“有關“或“無關”）。
（4）結合生產生活實際，用滑輪組提升重物時，下列選項中也可提高機械效率的是 。
A．增大繩重
B．減輕動滑輪重
C．加快物體提升的速度
29．（9分）如圖甲，是研究小燈泡電阻的實驗裝置，燈泡的額定電壓為2.5V，滑動變阻器最大阻值是50Ω，電源電壓保持6V不變。
（1）用筆畫線代替導線，將圖中的器材連接成完整的電路。
（2）連接完電路后，閉合開關，發現小燈泡發光較暗，且無論怎樣移動滑動變阻器滑片P，小燈泡的亮度都不變，則原因可能是 。
A．開關開路
B．電壓表短路
C．滑動變阻器接的是下端兩接線柱
（3）正確連接后，閉合開關，移動滑片P，記下多組對應的電壓表和電流表的示數。當滑片P移到某處，電壓表示數為1.5V時，要使小燈泡正常發光，應 （選填“增大”或“減小”）滑動變阻器接入電路中的阻值。
（4）將所測數據繪制成如圖乙所示的U﹣I圖象。由圖可知：小燈泡的電阻是變化的，主要是因?yàn)樾襞轃艚z的 （選填“溫度”、“長度”或“橫截面積”）發生了變化；此小燈泡的額定功率是 W。
（5）利用此裝置還可以探究電流與電阻的關系，只需將圖甲中的小燈泡換成不同阻值的定值電阻，并使定值電阻兩端的電壓保持不變，即可進行實驗。
①接入某定值電阻后，閉合開關，移動變阻器的滑片P，當電壓表的示數為2V時，電流表的示數如圖丙所示，為 A，則接入的定值電阻的阻值為 Ω。
②實驗時，為了確保不同定值電阻兩端的電壓能達到并保持2V不變，換用的定值電阻阻值不能大于 Ω。
四、綜合題（本題共23分。解答部分請寫出必要的文字說明、公式和重要的演算步驟并填寫在答題卡上。）
30．（6分）小明家中的電水查，其銘牌如圖所示，他在電水壺中裝入2.5L初溫為20℃的水，并將這壺水燒開（1標準大氣壓下），已知該電水壺的效率為84%，問：
（1）小明在壺中裝入 kg的水；
（2）此過程中，水吸收了 J熱量，這些熱量相當于完全燃燒 m3天然氣放出的熱量？（q天然氣＝4.0×107J/m3）
（3）電水壺正常工作時，燒開這壺水需要多長時間？
31．某型號聲吶，質量為6.6kg。其內部有兩個完全相同的空腔，聲吶每個空腔的側上方都用輕薄易腐蝕材料制成的密封蓋密封，密封蓋質量和體積均不計，當密封蓋浸泡在海水中，將逐漸被海水腐蝕，海水進入空腔導致聲吶逐漸下沉。某次公海軍事演習，反潛飛機向海中投入該聲吶，聲吶在海中靜止后露出整個體積的．此時上下空腔均沒有海水進入，如圖甲所示；24小時后，聲吶沒入海中處于懸浮狀態，聲吶下空腔充滿海水而上空腔沒有海水進入，如圖乙所示；再經過24小時后，聲時沉入海底，上下空腔均充滿海水，如圖丙所示。（已知ρ海水＝1.1×103kg/m3），
（1）圖甲中，聲吶所受浮力為 N；
（2）聲吶整個體積為 m3；
（3）當聲吶底部位于海面下100m深度時（未沉入海底），所受海水的壓強為 Pa；
（4）每個空腔的體積為多少m3？
32．（9分）車輛超載是造成公路橋梁損壞的重要原因，因此限制車輛超載有著重要意義。某物理興趣小組設計了一個模擬超載報警裝置，如圖1所示。為了增大檢測重量，他們使用了一個水平杠桿OAB，O為支點，OB長120cm，AB：AO＝5：1，模擬車輛放置在托盤內。已知電源電壓恒定不變，報警器的阻值R0恒為10Ω，壓敏電阻R固定放置，壓敏電阻R的阻值與所受到的壓力F變化的關系如圖2所示。閉合開關S，托盤空載時，電流表的示數為0.2A；當模擬車輛重量逐漸增大，電流表示數達到0.5A時，報警器開始發出報警信號。托盤、壓桿和杠桿的質量及壓桿的大小均忽略不計。求：
（1）由圖2可知，壓敏電阻R的阻值隨著所受到的壓力F增大而 ；檢測時，杠桿A點受到的壓力與杠桿B端受到的支持力大小之比為 ；
（2）托盤空載時壓敏電阻的阻值為 Ω，電源電壓為 V；
（3）報警器剛好開始報警時，壓敏電阻的阻值為 Ω，設定的托盤限載重量為 N，電路消耗的總功率為 W。
（4）若換用15V的電源，為保證報警器仍在原設定的托盤限載重量時報警，應在杠桿上水平調節托盤底部觸點A的位置。試計算說明觸點A應調節至距O點多少cm處？
一、單項選擇題（本大題共18小題，每小題2分，共36分．
1．下列材料，通常情況下屬于導體的是（ ）
A．陶瓷B．橡膠C．銅D．玻璃
容易導電的物體是導體，常見的導體包括：人體、大地、各種金屬、酸堿鹽的溶液等；不容易導電的物體是絕緣體，常見的絕緣體包括：塑料、陶瓷、玻璃、橡膠、空氣等。
ABD、陶瓷、橡膠、玻璃都不容易導電，它們都是絕緣體，故ABD錯誤。
C、銅屬于金屬，銅容易導電，銅是導體，故C正確。
故選：C。
此題考查哪些物體為導體，屬于識記的內容，比較簡單。
2．醫生長時間配戴護目鏡時，護目鏡的鏡片會蒙上一層小水珠形成小水珠的物態變化（ ）
A．汽化B．液化C．升華D．凝華
物質從氣態變成液態稱為液化，液化是放熱過程。
護目鏡的鏡片上的小水珠是醫生呼出氣流中溫度較高的水蒸氣遇冷液化形成的。
故選：B。
解決此類問題的關鍵是要正確判斷變化前后的物態，并熟悉物態變化的名稱。
3．下列估測值最接近生活實際的是（ ）
A．人的正常體溫約40℃
B．一個雞蛋的質量約500g
C．教室門的高度約2m
D．家用臺燈的額定功率約1000W
首先要對選項中涉及的幾種物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
A、人的正常體溫約37℃左右，變化幅度很小，故A錯誤。
B、一個雞蛋的質量約50g，故B錯誤。
C、教室門的高度約2m，符合實際，故C正確。
D、家用臺燈的額定功率約20W，故D錯誤。
故選：C。
此題考查對生活中常見物理量的估測，結合對生活的了解和對物理單位的認識，找出符合實際的選項即可。
4．功與完成這些功所用時間之比叫功率，下列哪個不是功率的單位（ ）
A．千瓦時B．焦/秒C．瓦特D．千瓦
功率的國際單位是瓦特（焦/秒），其它常用單位有：千瓦。
A、千瓦時是電功的單位，1千瓦時＝3.6×106焦耳。故A不是功率單位。
B、根據功率的定義：功與時間之比，可得出功率單位是焦/秒。故B是功率單位。
C、瓦特是功率的國際單位，故C是功率的單位。
D、千瓦是功率的常用單位，1千瓦＝1000瓦，故D是功率單位。
故選：A。
物理學中各個物理量都有自己的符號和國際單位，不要將各符號和各單位相互混淆。
5．小明在家進行網課學習時，將門窗關閉，從控制噪聲的途徑來分析，這樣做主要是（ ）
A．在聲源處控制噪聲B．在傳播過程中控制噪聲
C．在人耳處控制噪聲D．不能控制噪聲
噪聲的防治主要從三種方法來進行：一是從聲源處減弱，二是在傳播過程中減弱，三是在接收處減弱。
小明在家進行網課學習時，將門窗關閉，從控制噪聲的途徑來分析，是在傳播過程中控制噪聲，故B正確，ACD錯誤。
故選：B。
本題主要考查學生對防治噪聲途徑的了解和掌握，是一道基礎題。
6．下列現象中，由光的直線傳播形成的是（ ）
A．露珠下的葉脈B．水中的倒影
C．空中彩虹D．日環食
（1）光在同種、均勻、透明介質中沿直線傳播，產生的現象有小孔成像、激光準直、影子的形成、日食和月食等；
（2）光線傳播到兩種介質的表面上時會發生光的反射現象，例如水面上出現岸上物體的倒影、平面鏡成像、玻璃等光滑物體反光都是光的反射形成的；
（3）光線在同種不均勻介質中傳播或者從一種介質進入另一種介質時，就會出現光的折射現象，例如水池底變淺、水中筷子變彎、海市蜃樓、凸透鏡成像等都是光的折射形成的。
A、露珠相當于放大鏡，通過露珠觀察葉脈，是光的折射現象。故A不合題意；
B、水中的倒影屬于平面鏡成像，其原理是光的反射。故B不合題意；
C、空中的彩虹，是光的色散現象，是由光的折射形成的，故C不合題意；
D、日環食，是光的直線傳播形成的現象。故D符合題意。
故選：D。
此題通過幾個日常生活中的現象考查了對光的折射、光的直線傳播、光的反射的理解，在學習過程中要善于利用所學知識解釋有關現象。
7．下列現象能說明分子在做無規則運動的是（ ）
A．秋天落葉紛飛
B．在花園中聞到陣陣花香
C．毛皮摩擦過的橡膠棒吸引小紙屑
D．打掃衛生時灰塵飛揚
不同物體互相接觸時彼此進入對方的現象叫擴散，擴散現象說明分子在不停地做無規則運動。
A、秋天落葉紛飛，屬于宏觀物體的運動，是機械運動，不是分子在做無規則運動，故A錯誤；
B、花園中聞到陣陣花香，屬于擴散現象，擴散現象說明分子在不停地做無規則運動，故B正確；
C、毛皮摩擦過的橡膠棒吸引小紙屑，說明帶電體能夠吸引輕小物體，故C錯誤；
D、灰塵飛揚屬于宏觀物體的運動，是機械運動，不是分子在做無規則運動，故D錯誤。
故選：B。
此題主要考查的是分子動理論的內容和擴散現象說明的問題，知道擴散現象的定義是解題的關鍵。
8．以下可以增大摩擦的是（ ）
A．軸承中裝有滾珠B．旋鈕側面制有條紋
C．給自行車加潤滑油D．磁懸浮列車車身懸浮
（1）增大摩擦力的方法：在接觸面粗糙程度一定時，通過增大壓力來增大摩擦力；在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力。
（2）減小摩擦力的方法：在接觸面粗糙程度一定時，通過減小壓力來減小摩擦力；在壓力一定時，通過減小接觸面的粗糙程度來減小摩擦力；通過使接觸面脫離的方法減小摩擦力；用滾動代替滑動的方法來減小摩擦力。
A、軸承中裝有滾珠，是用滾動代替滑動的方法來減小摩擦力。故A錯誤。
B、旋鈕側面制有條紋，是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力。故B正確。
C、給自行車加潤滑油，是通過使接觸面脫離的方法減小摩擦力；故C錯誤。
D、磁懸浮列車車身懸浮，是通過使接觸面脫離的方法減小摩擦力；故D錯誤。
故選：B。
本題考查摩擦力大小的影響因素，以及增大和減小摩擦的方法，摩擦力問題在生活中應用非常廣泛，解答此題類問題時要利用控制變量法研究。
9．在相同的玻璃杯里裝入不同量的水，用筷子輕敲杯壁，聽到了高低不同的聲音，這里的聲音高低是指（ ）
A．音量B．響度C．音調D．音色
音調與振動的頻率有關，頻率越大，音調就越高。
在相同的玻璃杯里裝入不同量的水，用筷子輕敲杯壁，由于水的質量不同，振動頻率會發生變化，音調就不同，所以這里的聲音高低是指音調，故C正確，ABD錯誤。
故選：C。
本題考查了聲音三個特征影響因素以及區別，屬于基礎題目。
10．隨著科技的發展，我們進入了“刷臉”時代。“刷臉”時人臉面對攝像頭（相當于一個凸透鏡），經系統自動拍照、掃描，確認相關信息后，即可迅速完成身份認證。在系統拍照過程中（ ）
A．人臉是光源
B．人臉經攝像頭成縮小倒立的實像
C．人臉經攝像頭成像的原理與平面鏡相同
D．人臉應保持在透鏡的一倍焦距到兩倍焦距之間
（1）自身能發光的物體稱為光源；
（2）攝像頭是利用凸透鏡成倒立、縮小的實像的原理制成的，當u＞2f時，成倒立、縮小的實像。
（3）凸透鏡成像是光的折射，平面鏡成像原理是光的反射。
A、人臉不會發光，故人臉不是光源，故A錯誤；
B、攝像頭相當于一個凸透鏡，光通過攝像頭成倒立、縮小的實像，與照相機的成像特點相同，故B正確；
C、攝像頭相當于一個凸透鏡，光經過攝像頭成像利用的是光的折射，平面鏡成像原理是光的反射，故C錯誤；
D、當u＞2f時，成倒立、縮小的實像，所以，“刷臉”時，人臉應位于攝像頭兩倍焦距之外，故D錯誤。
故選：B。
本題考查了凸透鏡的成像特點和應用，要掌握凸透鏡成像的規律，搞清每種情況下的應用。在學習過程中要善于總結、尋找規律，學著將所學知識與生活實際聯系起來。
11．新型智能手機無線充電技術應用了電磁感應原理，當交變電流通過充電底座中的線圈時，線圈產生磁場，帶有金屬線圈的智能手機靠近該磁場（如圖）就能產生電流，通過“磁生電”來實現充電。下列設備也是利用“磁生電”原理工作的是（ ）
A．電烙鐵B．電動機C．發電機D．電磁起重機
（1）電烙鐵的工作原理是電流的熱效應。
（2）電動機的工作原理是通電導體在磁場中受力而運動。
（3）發電機的工作原理是電磁感應。
（4）電磁起重機的工作原理是電流的磁效應。
A、電流通過電烙鐵時產生熱量，所以電烙鐵是根據電流的熱效應來工作，故A錯誤。
B、電動機工作原理是通電導體在磁場中受力而運動，故B錯誤。
C、發電機的工作原理是電磁感應，是閉合電路的一部分導體在磁場中做切割磁感線運動，導體中有感應電流產生，發電機工作原理是磁生電，故C正確。
D、電磁起重機在有電流通過時產生磁場，工作原理是電流的磁效應，故D錯誤。
故選：C。
電磁部分包括三部分內容：磁效應、電磁感應、通電導體在磁場中受力而運動，掌握電動機、發電機、電磁鐵、揚聲器、話筒、電磁起重機等工作原理。
12．用空易拉罐來體驗大氣壓強的存在，下列操作能達到目的的是（ ）
A．用手捏易拉罐，易拉罐變癟
B．用重物壓易拉罐，易拉罐變癟
C．讓易拉罐從高處下落撞擊地面，易拉罐變癟
D．用注射器抽取密封易拉罐中空氣，易拉罐變癟
用空易拉罐體驗大氣壓時，手或其它物體不能對空易拉罐施加力的作用。
A、用手捏易拉罐，易拉罐變癟，是手給易拉罐一個力，改變了易拉罐的形狀，故A錯誤。
B、用重物壓易拉罐，易拉罐變癟，是重物給易拉罐一個力，改變了易拉罐的形狀，故B錯誤。
C、讓易拉罐從高處下落撞擊地面，易拉罐變癟，是地面給易拉罐一個力，改變了易拉罐的形狀，故C錯誤。
D、用注射器抽取密封易拉罐中空氣，易拉罐內的氣壓減小，易拉罐外面大氣壓大于易拉罐內部壓強，所以易拉罐受到向內的壓力大于向外的壓力，這兩個力的合力把易拉罐壓癟，可以證明大氣壓的存在，故D正確。
故選：D。
用易拉罐證明大氣壓的實驗還可以把易拉罐放在火上烤，然后易拉罐倒放用水封住易拉罐口，會看到易拉罐變癟，還可以往易拉罐中灌熱水，倒出熱水，易拉罐倒放用冷水封住易拉罐口，會看到易拉罐變癟，這兩個實驗也能證明大氣壓的存在。
13．圖中的電加熱眼罩，可以緩解眼睛疲勞，它有兩個發熱電阻。當開關S1閉合時，R1工作，為低溫狀態；再閉合S2，R1、R2同時工作，為高溫狀態；若斷開S1，眼罩停止發熱。下面電路圖符合以上要求的是（ ）
A．B．
C．D．
由題意可知，只閉合S1時，R1工作，為低溫狀態，再閉合S2后，R1、R2同時工作，為高溫狀態，說明R1可以獨立工作、R1和R2可以同時工作，即兩電阻并聯；斷開S1時，眼罩停止發熱，說明開關S1位于干路，開關S2位于R2支路，據此進行解答。
經分析可知，R1、R2并聯，開關S1位于干路，開關S2位于R2支路。
A、由電路圖可知，開關S1閉合時，只有R1工作，電路的總電阻最大，總功率最小，為低溫狀態；再閉合S2后，R1、R2并聯同時工作，電路的總電阻最小，總功率最大，為高溫狀態；若斷開S1，電路斷路，眼罩停止發熱，故A符合題意；
B、由電路圖可知，開關S2閉合時，只有R2工作，再閉合S1后，R1與R2同時工作，故B不符合題意；
C、由電路圖可知，開關S1閉合時，R1與R2同時工作，再閉合S2后，只有R1工作，故C不符合題意；
D、由電路圖可知，開關S1閉合時，R1與R2同時工作，再閉合S2后，只有R2工作，故D不符合題意。
故選：A。
本題考查了電路圖的設計，根據題意得出兩電阻的連接方式和開關的位置是關鍵。
14．如圖，艦載飛機從國產航母“山東艦”上起飛。下列說法正確的是（ ）
A．飛機靜止在甲板上時，不受力的作用
B．飛機起飛時，慣性消失
C．飛機在甲板上加速時，受力平衡
D．飛機飛行時機翼上方空氣流速大于下方空氣流速，飛機獲得升力
（1）物體受到平衡力，處于靜止或勻速直線運動；
（2）慣性是一切物體所具有的保持運動狀態不變的性質，在任何時候物體都有慣性；
（3）物體加速運動，處于非平衡狀態，受非平衡力；
（4）流體在流速越大的地方、壓強越小，則流速越小的地方、壓強越大。
A、飛機靜止在甲板上時，處于靜止?fàn)顟B(tài)，受到的重力和支持力是一對平衡力，故A錯誤。
B、物體在任何時候都有慣性，飛機起飛時，速度越來越快，質量不變、慣性不變，故B錯誤；
C、飛機在甲板上加速時，處于非平衡狀態，受力不平衡，故C錯誤；
D、飛機飛行時機翼上方空氣流速大于機翼下方空氣流速，上方壓強小于下方，從而產生向上的升力，故D正確；
故選：D。
本題考查了物體的受力分析、流體壓強與流速的關系、慣性等多個知識點，有一定的綜合性，但總體難度不大。
15．下列做法不符合安全用電要求的是（ ）
A．有金屬外殼的電器要使用三孔插座
B．及時更換家庭電路中絕緣皮老化、破損的導線
C．當有人觸電時迅速用手把他拉到安全的地方
D．安裝電路時，開關應接在火線上
（1）大功率或帶有金屬外殼的用電器，必須使用三孔插座，以防外殼帶電，危及人身安全；
（2）電線的絕緣皮破損，人去接觸時，容易造成觸電事故；
（3）一旦發生觸電事故，應立即斷開電源開關，或用絕緣體將電線挑開，使觸電者與電源脫離，并進行現場搶救；
（4）家庭電路中，開關控制用電器時，開關接在用電器和火線之間，在斷開開關，切斷火線，操作更安全。
A、大功率或帶有金屬外殼的用電器，其金屬外殼一定要通過三孔插座接地，以防用電器外殼帶電，會危及人身安全，故A符合安全用電要求；
B、電線的絕緣皮破損老化時應及時更換，否則容易發生觸電事故，故B符合安全用電要求；
C、發現有人觸電時，不要直接去救援，因?yàn)槿梭w是導體，如果接觸觸電人，救援人員可能直接或間接接觸火線，發生觸電事故，所以一定先切斷電源，故C不符合安全用電要求；
D、開關接在火線上，在切斷電路時，可防止用電器繼續帶電，故D符合安全用電要求。
故選：C。
本題主要考查生活中的一些安全用電常識，應注意積累并嚴格遵守，牢記安全用電常識，并在生活中加以運用，有一定的現實意義。
16．如圖是某物質熔化時溫度隨加熱時間變化的圖象，由圖可知（ ）
A．該物質是晶體
B．該物質的熔點為60℃
C．該物質熔化過程經歷了10min
D．該物質在B點時全部變成了液態
分析圖象判斷該物質是晶體還是非晶體，根據晶體具有一定的熔點，非晶體沒有一定的熔點；分析第8min末時溫度與熔點的關系，得出結論。
由圖可知，從3min～6min過程中，溫度保持48℃不變，即熔點為48℃，故該物質為晶體。故A正確、B錯誤；
該物質從3min到6min是熔化過程，經歷時間：6min﹣3min＝3min；第3min即將開始熔化，物質在B點處于固態，故CD錯誤；
故選：A。
在“探究物質熔化時溫度的變化規律”實驗中，屬基本實驗技能的考查。
17．下列說法正確的是（ ）
A．液體溫度計是連通器
B．驗電器的工作原理是異種電荷相互排斥
C．根據凹透鏡對光的發散作用制成遠視眼
D．根據重力的方向總是豎直向下，建人用重垂線檢查墻壁是否豎直
（1）上端開口，底部連通的容器；
（2）驗電器的工作原理是同種電荷相互排斥；
（3）凸透鏡對光有會聚作用，凹透鏡對光有發散作用；
（4）重力的方向是豎直向下的。
A、液體溫度計上端不開口，不是連通器，故A錯誤；
B、驗電器的工作原理是同種電荷相互排斥，故B錯誤；
C、遠視眼鏡的鏡片是凸透鏡，它對光起會聚作用，故C錯誤；
D、重垂線是利用重力的方向是豎直向下的原理制成的，故D正確。
故選：D。
本題考查了溫度計構造，驗電器的原理、遠視鏡，以及重力的方向，難度不大。
18．小明設計了一款“智能照明燈”，其電路的原理圖如圖所示，光線較暗時燈泡自動發光，光線較亮?xí)r燈液所示制電路中，電源電壓恒定，R0為定值電阻，R為光敏電阻，其阻值隨光照強度的增大而減小。以下說法正確的是（ ）
A．電磁鐵的上端為S極
B．當光照強度增強，控制電路的電流變小
C．當光照強度減弱，電磁鐵的磁性增強
D．燈泡應設計在A和B兩接線柱之間
（1）根據安培定則判定電磁鐵的極性；
（2）（3）當光照強度增強時，根據光敏電阻的變化，利用歐姆定律分析電路中電流的變化；根據影響電磁鐵磁性大小的兩個因素分析磁性的變化；
（4）根據光線較暗時燈泡自動發光分析動觸點的位置。
A、由圖可知，根據安培定則可知，電磁鐵的上端為N極，故A錯誤；
B、當光照強度增強，光敏電阻的阻值減小，總電阻減小，根據歐姆定律可知，控制電路的電流變大，故B錯誤；
C、當光照強度減弱時，光敏電阻的阻值變大，總電阻變大，根據歐姆定律可知，控制電路的電流變小，電磁鐵磁性大小與電流大小、線圈匝數有關，電流減小，則磁性變?nèi)?，故C錯誤；
D、光線較暗時，光敏電阻的阻值大，則控制電路中的電流小，電磁鐵的磁性弱，銜鐵在彈簧的作用下被拉起，燈泡自動發光，說明燈泡在A和B兩接線柱之間，故D正確。
故選：D。
本題一道以敏感電阻變化引起的動態電路分析，關鍵要明確電磁繼電器的工作原理，熟練應用歐姆定律即可正確解題，屬于動態電路分析的典型題目，有一定難度。
二、填空、作圖題（本題每空1分，作圖2分，共14分。請把答案填在答題卡上。）
19．一束光從空氣斜射入水中時，水中的折射光線OA如圖所示，試用帶箭頭的直線畫出入射光線的大致方向。
折射定律：折射光線、入射光線、法線在同一個平面內，折射光線、入射光線分居法線兩側，當光由空氣斜射進入水中或其它透明介質中時，折射光線向法線偏折，折射角小于入射角；當光由水中或其它透明介質斜射進入空氣中時，折射光線遠離法線偏折，折射角大于入射角。
圖中已知是折射光線，下面是水、上面是空氣，首先過折射點畫出法線（用虛線），根據“光由空氣斜射進入水中或其它透明介質中時，折射光線向法線偏折，折射角小于入射角”在法線右側的空氣中畫出入射光線；如圖所示：
畫光的反射光線或折射光線，主要是依據反射定律和折射定律，注意角度的大小和箭頭的方向。
20．圖中小木塊的長度是 3.20 cm。
先確定刻度尺的分度值，木塊的端點沒有與刻度尺的零刻度線對齊，小木塊兩端的對應的刻度尺示數之差等于木塊的長度。
刻度尺的分度值是1mm，木塊左端示數10.00cm，右端示數13.20cm，小木塊的長度是13.20cm﹣10.00cm＝3.20cm。
故答案為：3.20。
本題考查了刻度尺的讀數方法，難度不大。
21．如圖是小明家電能表的表盤。小明將家中所有其他用電器關閉，只讓暖風機單獨工作，觀察到1min內電能表指示燈閃爍了32次。暖風機在這1min內消耗的電能為 0.02 kW?h．它的實際功率是 1200 W。
1600imp/（kW?h）表示每消耗1kW?h的電能，指示燈閃爍1600次，據此可求指示燈閃爍32次消耗的電能，再利用P＝求暖風機的實際電功率。
1600imp/（kW?h）表示每消耗1kW?h的電能，指示燈閃爍1600次，
指示燈閃爍32次，則該用電器消耗的電能：
W＝kW?h＝0.02kW?h，
暖風機的實際電功率：
P＝＝＝1.2kW＝1200W。
故答案為：0.02；1200。
本題考查了消耗電能和電功率的計算，明確電能表相關參數的意義是關鍵。
22．如圖所示，是用太陽能電池板做成葉片的百葉窗，既能遮陽，還能發電。電池板將太陽能轉化為電能，為蓄電池充電，蓄電池再向節能燈供電。太陽能電池板給蓄電池充電時，蓄電池相當于 用電器 （選填“用電器”或“電源”）；太陽能屬于 可再生 （選填“可再生”或“不可再生”）能源。
（1）在電路中，能夠提供電能的是電源，需要消耗電能的是用電器；
（2）從能源是否可再利用的角度可分為可再生能源和不可再生能源，化石能源、核能會越用越少，不可能在短期內從自然界得到補充，所以它們屬于不可再生能源；
而風能、水能、太陽能、生物質能，可以在自然界里源源不斷的得到補充，所以它們屬于可再生能源。
（1）太陽能電池板給蓄電池充電時，蓄電池消耗電能，相當于用電器；
（2）太陽能可以源源不斷的從自然界中得到，屬于可再生能源。
故答案為：用電器；可再生。
此題考查了電路的組成和能源的分類，是一道聯系實際的應用題，難度不大。
23．如圖所示，“2.5V 0.3A“和“3.8V 0.3A”的兩只小燈泡 串聯 （選填“串聯”或“并聯”）在電路中，閉合開關后，觀察到“3.8V”的小燈泡比“2.5V”的小燈泡亮，說明“3.8V”小燈泡的實際功率比“2.5V”小燈泡的實際功率 大 （選填“大”或“小”）。
（1）串聯電路中，電流路徑只有一條；并聯電路中，電流路徑有多條；
（2）不同規格的用電器串聯時，電流相同，電壓不同；燈泡的亮度由燈泡的實際功率決定，知道燈泡的亮度則可知燈泡實際功率的大小。
如圖所示，“2.5V 0.3A“和“3.8V 0.3A”的兩只小燈泡逐個依次連接，即兩燈泡串聯在電路中；
閉合開關后，觀察到“3.8V”的小燈泡比“2.5V”的小燈泡亮，因燈泡的亮度由燈泡的實際功率決定，則說明“3.8V”小燈泡的實際功率比“2.5V”小燈泡的實際功率大。
故答案為：串聯；大。
本題考查了電路的連接方式和判斷燈泡實際功率大小的方法，知道“燈泡的實際功率越大，燈越亮”是關鍵。
24．用20N的水平推力，將重為280N的購物車沿水平地面向前推動了5m。在此過程中，購物車的重力做功 0 J，水平推力對購物車做功 100 J。
（1）知道推力和在推力方向上移動距離，利用W＝Fs求推力做的功；
（2）做功的兩個必要因素：一是作用在物體上的力，二是物體在力的方向上移動一段距離，二者缺一不可；據此確定重力是否做功；
購物車在水平地面上移動5m，沒有在重力的方向上移動距離，所以重力不做功，即重力做功為0J；
推力對購物車做功：W＝Fs＝20N×5m＝100J，
故答案為：0；100。
本題考查了功的計算以及做功的兩個必要因素，根據做功的兩個必要因素確定重力是否做功是本題的關鍵，易錯點！
25．2020年6月23日，我國用長征三號乙運載火箭成功發射第55顆北斗導航衛星，至此，中國北斗全球衛星導航系統的星座組網全能完成。在衛星與火箭分離前，以火箭為參照物，衛星是 靜止 （選填“靜止”或“運動”）的，它們加速上升時，衛星的動能 增大 （選填“減小”、“增大”或“不變”）。北斗全球衛星導航系統依靠 電磁波 （“聲波”或“電磁波”）與地面?zhèn)鬟f信息。
（1）判斷一個物體的運動狀態，關鍵是看被研究的物體與所選的標準，即參照物之間的相對位置是否發生了改變，如果發生改變，則物體是運動的；如果未發生變化，則物體是靜止；
（2）動能大小的影響因素：質量、速度。質量越大，速度越大，動能越大；
（3）電磁波可以傳遞信息，傳播不需要介質，可以在真空中傳播。
（1）衛星與火箭脫離之前，衛星與火箭的速度相同，沒有發生位置變化，所以衛星相對火箭是靜止的；
（2）衛星加速上升過程中，質量不變，速度增大，動能增大；
（3）電磁波傳播不需要介質，衛星與地面設備之間是利用電磁波傳遞信息。
故答案為：靜止；增大；電磁波。
本題考查了相對運動、動能大小的影響因素以及電磁波的應用，是一道綜合題，難度不大。
三、實驗、探究題（本題每空1分，共27分．請把答案填在答題卡上．）
26．用如圖1所示的裝置探究光的反射規律，實驗數據如下表：
（1）圖表中∠r表示 反射 （選填“入射”或“反射”）角。
（2）分析實驗數據可知：反射角 等于 （選填“大于”、“等于”或“小于”）入射角。
（3）紙板ENF是用兩塊紙板連接起來的。如圖2，把紙板NOF向后折，光沿EO入射在紙板NOF上 不能 （選填“能”或“不能”）看到反射光線。這說明在光的反射現象中，反射光線、入射光線和法線在同一平面內。
（4）在圖1中，當光沿FO的方向射向O點時，光會沿著OE的方向射出，說明在反射現象中光路是 可逆 的。
（1）垂直鏡面的是法線，入射光線與法線的夾角是入射角，反射光線與法線的夾角為反射角；
（2）根據表中的數據可以得出結論；
（3）根據反射光線與入射光線、法線在同一平面上的特點分析；
（4）在光的反射中光路都是可逆的。
（1）垂直鏡面的是法線，射向鏡面的光線為入射光線，入射光線與法線的夾角是入射角，由圖1知，OF為反射光線，∠r是反射角；
（2）根據表中的數據可以得出結論：反射角等于入射角；
（3）把紙板NOF向前折或向后折，光沿EO入射在紙板NOF上，在紙板NOF上不能看到反射光線，由此得出結論：反射光線、入射光線和法線在同一平面內；
（4）讓光沿著FO的方向射向O點，反射光會沿著OE方向射出，這表明，在反射現象中，光路是可逆的。
故答案為：（1）反射；（2）等于；（3）不能；（4）可逆。
此題是探究光的反射定律。要熟記光的反射定律的內容，還考查了光路可逆現象，難度不大。
27．（7分）如圖甲、乙所示，用天平、量筒測量金屬塊的密度。
（1）將天平放在水平工作臺上，將游碼移到標尺的 零刻度 處，調節平衡螺母，使橫梁平衡；
（2）將金屬塊放在天平左盤里，用鑷子向右盤加減砝碼并移動游碼，當天平再次平衡時，右盤中所放砝碼及游碼在標尺上的位置如圖甲所示，金屬塊的質量為 62 g；
（3）將金屬塊用細線系好輕輕放入盛有40mL水的量筒中，水面升高到如圖乙所示的位置，金屬塊的體積為 20 cm3，金屬塊的密度為 3.1 g/cm3。
（4）利用彈簧測力計、燒杯和水，也可以測量出此金屬塊的密度，如圖丙、丁所示。將金屬塊掛在彈簧測力計下端的掛鉤上，測出金屬塊的重力為G，再將金屬塊完全浸沒在裝有水的燒杯中，讀出此時彈簧測力計示數為F．則金屬塊質量為 ，體積為 ，密度為 ρ水 （三空均用已知量的字母表示）。
（1）天平放在水平桌面上，游碼移到標尺左端的零刻度處，調節平衡螺母使天平的橫梁水平平衡。
（2）物體的質量等于砝碼的質量和游碼對應的示數之和。
（3）物體的體積等于物體浸沒水前后，水面對應的刻度差。
（4）知道物體的重力求出質量，知道物體浸沒在水中受到的拉力，利用稱重法求出浮力，根據阿基米德原理求出物體排開水的體積即物體的體積，根據密度公式求出物體的密度。
（1）天平放在水平桌面上，游碼移到標尺左端的零刻度處，調節平衡螺母使天平的橫梁水平平衡。
（2）金屬塊的質量為：m＝50g+10g+2g＝62g。
（3）金屬塊的體積為：V＝60ml﹣40ml＝20ml＝20cm3，
金屬塊的密度為：ρ＝＝＝3.1g/cm3。
（4）金屬塊質量為：m＝，
金屬塊浸沒在水中受到的浮力：F?。紾﹣F，
金屬塊的體積：V＝＝，
金屬塊的密度：ρ＝＝＝ρ水。
故答案為：（1）零刻度；（2）62；（3）20；3.1；（4）；；ρ水。
本題考查測量固體密度的兩種方法，一種是常規天平和量筒測量固體的密度，另一種方法的利用浮力方法，這兩種方法都是比較典型的方法，一定要熟練掌握。
28．（7分）測量如圖所示滑輪組的機械效率，部分實驗數據如下表。
（1）實驗過程中，應緩慢拉動彈簧測力計，使鉤碼豎直向上做 勻速 運動。第1次實驗時，彈簧測力計示數如圖所示，為 0.6 N。
（2）第2次實驗時所做的有用功為 0.075 J，滑輪組的機械效率是 62.5% 。
（3）分析1、2、3次實驗的數據可知，使用同一滑輪組提升重物時，重物重力越 大 （選填“大”或“小”），滑輪組的機械效率越高；分析3、4次實驗的數據可知，滑輪組的機械效率與鉤碼上升的高度 無關 （選填“有關“或“無關”）。
（4）結合生產生活實際，用滑輪組提升重物時，下列選項中也可提高機械效率的是 B 。
A．增大繩重
B．減輕動滑輪重
C．加快物體提升的速度[來源:學*科*網Z*X*X*K]
（1）實驗過程中，應緩慢拉動彈簧測力計，使鉤碼豎直向上做勻速運動，此時系統處于平衡狀態，測力計示數等于拉力大??；根據拉力計分度值得出彈簧測力計示數；
（2）根據W有用2＝G2h2得出第2次實驗時所做的有用功，
根據W總2＝F2s2得出第2次做的總功，根據η＝×100%求出滑輪組的機械效率；
（3）分析1、2、3次實驗的數據得出結論；
分析3、4次實驗的數據可知得出滑輪組的機械效率與鉤碼上升的高度的關系；
（4）A．增大繩重，增大了額外功，據此分析；
B．減輕動滑輪重，減小了額外功，據此分析；
C．由（3）知，滑輪組的機械效率與鉤碼上升的高度無關，根據v＝分析。
（1）實驗過程中，應緩慢拉動彈簧測力計，使鉤碼豎直向上做勻速運動。測力計分度值為0.1N，第1次實驗時，彈簧測力計示數如圖所示，為0.6N；
（2）第2次實驗時所做的有用功為：
W有用2＝G2h2＝1.5N×0.05m＝0.075J；
第2次做的總功：W總2＝F2s2＝0.8N×0.15m＝0.12J；
滑輪組的機械效率是：
η＝＝×100%＝62.5%；
（3）分析1、2、3次實驗的數據可知，使用同一滑輪組提升重物時，重物重力越，滑輪組的機械效率越高；
分析3、4次實驗的數據可知，滑輪組的機械效率與鉤碼上升的高度無關；
（4）A．增大繩重，增大了額外功，有用功與總功的比值變小，機械效率變??；
B．減輕動滑輪重，減小了額外功，有用功與總功的比值變大，機械效率大；
C．由（3）知，滑輪組的機械效率與鉤碼上升的高度無關，根據v＝，機械效率與物體提升的速度無關，
故選B。
故答案為：（1）勻速；0.6；（2）0.075；62.5%；（3）大；無關；（4）B。
本題測量滑輪組的機械效率，考查注意事項、測力計讀數、功和機械效率的計算、數據分析及影響機械效率大小的因素。
29．（9分）如圖甲，是研究小燈泡電阻的實驗裝置，燈泡的額定電壓為2.5V，滑動變阻器最大阻值是50Ω，電源電壓保持6V不變。
（1）用筆畫線代替導線，將圖中的器材連接成完整的電路。
（2）連接完電路后，閉合開關，發現小燈泡發光較暗，且無論怎樣移動滑動變阻器滑片P，小燈泡的亮度都不變，則原因可能是 C 。
A．開關開路
B．電壓表短路
C．滑動變阻器接的是下端兩接線柱
（3）正確連接后，閉合開關，移動滑片P，記下多組對應的電壓表和電流表的示數。當滑片P移到某處，電壓表示數為1.5V時，要使小燈泡正常發光，應 增大 （選填“增大”或“減小”）滑動變阻器接入電路中的阻值。
（4）將所測數據繪制成如圖乙所示的U﹣I圖象。由圖可知：小燈泡的電阻是變化的，主要是因?yàn)樾襞轃艚z的 溫度 （選填“溫度”、“長度”或“橫截面積”）發生了變化；此小燈泡的額定功率是 0.75 W。
（5）利用此裝置還可以探究電流與電阻的關系，只需將圖甲中的小燈泡換成不同阻值的定值電阻，并使定值電阻兩端的電壓保持不變，即可進行實驗。
①接入某定值電阻后，閉合開關，移動變阻器的滑片P，當電壓表的示數為2V時，電流表的示數如圖丙所示，為 0.4 A，則接入的定值電阻的阻值為 5 Ω。
②實驗時，為了確保不同定值電阻兩端的電壓能達到并保持2V不變，換用的定值電阻阻值不能大于 25 Ω。
（1）根據燈的額定電壓為2.5V確定電壓表選用的量程與燈并聯，滑動變阻器一上一下的串聯在電路中；
（2）小明連好電路閉合開關后，發現小燈泡發光較暗，說明電路為通路，電阻較大，無論如何移動滑動變阻器滑片P，小燈泡亮度都不變，說明變阻器沒有變阻的作用，據此分析；
（3）根據電壓表示數與燈泡額定電壓間的關系，由滑動變阻器在電路中的接法判斷滑片的移動方向；
（4）小燈泡的電阻隨溫度的變化而變化；
根據圖找出額定電壓下的電流，根據P＝UI求額定功率；
（5）①根據電流表小量程讀數，根據歐姆定律求電阻大?。?br>②探究電流與電阻的關系，應保持電阻兩端的電壓不變；根據串聯電路電壓的規律求出變阻器分得的電壓，根據分壓原理，求出當變阻器最大電阻接入時對應的電阻大小。
（1）因?yàn)闊舻念~定電壓為2.5V，電壓表選用小量程與燈并聯，滑動變阻器一上一下的串聯在電路中，如下所示：
（2）連好電路閉合開關后，發現小燈泡發光較暗，說明電路為通路，電流較小，電阻較大，無論如何移動滑動變阻器滑片P，小燈泡亮度都不變，說明變阻器沒有變阻的作用，則原因可能是：將變阻器的下面兩個接線柱連入了電路，故C符合題意；
故選：C；
（3）當電壓表示數為1.5V時，電壓表示數小于燈泡額定電壓，要使燈泡正常發光，應向右端移動滑動變阻器滑片來減小滑動變阻器的電阻，從而增大燈泡兩端的電壓，直到電壓表示數等于燈泡額定電壓2.5V為止；
（4）小燈泡燈絲的電阻隨溫度的變化而變化；
如圖乙所示的U﹣I圖象知，燈的電壓為2.5V時，電流大小為0.3A，小燈泡的額定功率是：
PL＝ULIL＝2.5V×0.3A＝0.75W；
（5）①閉合開關，移動變阻器的滑片P，使定值電阻兩端的電壓為2V，此時電流表的示數如圖丙，圖中電流表選用小量程，分度值為0.02A，大小為為0.4A，由歐姆定律，則定值電阻的阻值為：
R＝＝＝5Ω。
②探究電流與電阻的關系，應保持電阻兩端的電壓不變，即實驗時控制定值電阻兩端的電壓保持2V不變，根據串聯電路電壓的規律，變阻器分得的電壓為：
6V﹣2V＝4V，由分壓原理，電阻的電壓為變阻器電壓的 ＝，則更換的定值電阻的阻值不能大于 ×50Ω＝25Ω。
故答案為：（1）如上所示；（2）C；（3）增大；（4）溫度；0.75；（5）①0.4；5；②25。
本題測“小燈泡電功率”，考查電路的連接、反常現象的分析、額定功率的計算，同時也涉及探究電流與電阻的關系，考查電阻計算和對器材的要求。
四、綜合題（本題共23分。解答部分請寫出必要的文字說明、公式和重要的演算步驟并填寫在答題卡上。）
30．（6分）小明家中的電水查，其銘牌如圖所示，他在電水壺中裝入2.5L初溫為20℃的水，并將這壺水燒開（1標準大氣壓下），已知該電水壺的效率為84%，問：
（1）小明在壺中裝入 2.5 kg的水；
（2）此過程中，水吸收了 8.4×105 J熱量，這些熱量相當于完全燃燒 0.021 m3天然氣放出的熱量？（q天然氣＝4.0×107J/m3）
（3）電水壺正常工作時，燒開這壺水需要多長時間？
（1）由表中數據可知電水壺裝滿水水的體積，利用m＝ρV求出水的質量；
（2）知道水的質量、水的比熱容、水的初溫和末溫（在標準大氣壓下，水的沸點為100℃），利用吸熱公式Q吸＝cm△t求水吸收的熱量（有用能量），根據Q吸＝Q放＝Vq可求出天然氣的體積；
（3）知道電水壺?zé)^(guò)程中的能量轉化效率，可求消耗的電能，從銘牌知道電水壺的功率，利用P＝求出燒水時間。
（1）電水壺裝滿水水的體積V＝2.5L＝2.5×10﹣3m3，
由ρ＝可知，水的質量：
m＝ρV＝1×103kg/m3×2.5×10﹣3m3＝2.5kg，
（2）在標準大氣壓下，水的沸點為100℃，
水吸收的熱量（有用能量）：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg?℃）×2.5kg×（100℃﹣20℃）＝8.4×105J，
天然氣放出的熱量等于水吸收的熱量，由Q吸＝Q放＝Vq可得，天然氣的體積：
V＝＝＝＝0.021m3；
（3）電水壺在額定電壓下，P＝P額＝2000W，
由η＝×100%得，消耗的電能：
W＝＝＝1×106J，
由P＝得，燒水時間：
t＝＝＝500s。
故答案為：（1）2.5；（2）8.4×105；0.021；（3）燒開這壺水需要500s。
本題是一道電學和熱學的綜合計算題，考查了質量、熱量、熱值和電功的計算，與生活相連，使學生覺得學了物理有用，注意用公式W＝Pt計算時的單位要統一。
31．某型號聲吶，質量為6.6kg。其內部有兩個完全相同的空腔，聲吶每個空腔的側上方都用輕薄易腐蝕材料制成的密封蓋密封，密封蓋質量和體積均不計，當密封蓋浸泡在海水中，將逐漸被海水腐蝕，海水進入空腔導致聲吶逐漸下沉。某次公海軍事演習，反潛飛機向海中投入該聲吶，聲吶在海中靜止后露出整個體積的．此時上下空腔均沒有海水進入，如圖甲所示；24小時后，聲吶沒入海中處于懸浮狀態，聲吶下空腔充滿海水而上空腔沒有海水進入，如圖乙所示；再經過24小時后，聲時沉入海底，上下空腔均充滿海水，如圖丙所示。（已知ρ海水＝1.1×103kg/m3），
（1）圖甲中，聲吶所受浮力為 66 N；
（2）聲吶整個體積為 8×10﹣3 m3；
（3）當聲吶底部位于海面下100m深度時（未沉入海底），所受海水的壓強為 1.1×106 Pa；
（4）每個空腔的體積為多少m3？
（1）圖甲中，聲吶在海中靜止后處于漂浮狀態，根據漂浮條件可求浮力大??；
（2）根據F浮＝海水V排g求出浸沒在海水中的體積，已知聲吶在海中靜止后露出整個體積的．據此即可求出聲吶整個體積；
（3）當潛航器下潛到最大深度時，根據p＝ρgh求出所受的海水壓強；
（4）根據圖乙所示，聲吶在海水中懸浮，根據阿基米德原理求出產生的浮力；由于此時所受的浮力等于聲吶自身重力和下空腔內的海水重力之和，據此求出下空腔力的海水的重力；根據G＝mg＝ρVg即可求出空腔的容積。
（1）圖甲中，聲吶在海中靜止后處于漂浮狀態，根據漂浮條件可知浮力：
F?。紾聲吶＝m聲吶g＝6.6kg×10N/kg＝66N；
（2）根據F?。胶Ｋ甐排g可得圖甲中，聲吶浸沒在水中的體積：
V排＝＝＝6×10﹣3m3，
已知聲吶在海中靜止后露出整個體積的，則聲吶整個體積：
V＝＝＝8×10﹣3m3；
（3）當聲吶底部位于海面下100m深度時所受的海水壓強：
p＝ρ海水gh海水＝1.1×103kg/m3×10N/kg×100m＝1.1×106Pa；
（4）圖乙中，聲吶受到的浮力：
F浮1＝ρ海水gV排′＝ρ海水gV＝1.1×103kg/m3×10N/kg×8×10﹣3m3＝88N，
根據懸浮條件可知：
G總＝F浮1＝88N，
聲吶下空腔力的海水重力：
G海水＝G總﹣G聲＝88N﹣66N＝22N，
根據G＝mg＝ρVg可知一個空腔的容積：
V空＝V海水＝＝＝2×10﹣3m3。
故答案為：（1）66；（2）8×10﹣3；（3）1.1×106Pa；（4）每個空腔的體積為2×10﹣3m3。
本題考查阿基米德原理和物體的漂浮特點的應用，綜合性強，難度較大。
32．（9分）車輛超載是造成公路橋梁損壞的重要原因，因此限制車輛超載有著重要意義。某物理興趣小組設計了一個模擬超載報警裝置，如圖1所示。為了增大檢測重量，他們使用了一個水平杠桿OAB，O為支點，OB長120cm，AB：AO＝5：1，模擬車輛放置在托盤內。已知電源電壓恒定不變，報警器的阻值R0恒為10Ω，壓敏電阻R固定放置，壓敏電阻R的阻值與所受到的壓力F變化的關系如圖2所示。閉合開關S，托盤空載時，電流表的示數為0.2A；當模擬車輛重量逐漸增大，電流表示數達到0.5A時，報警器開始發出報警信號。托盤、壓桿和杠桿的質量及壓桿的大小均忽略不計。求：
（1）由圖2可知，壓敏電阻R的阻值隨著所受到的壓力F增大而 減小 ；檢測時，杠桿A點受到的壓力與杠桿B端受到的支持力大小之比為 6：1 ；
（2）托盤空載時壓敏電阻的阻值為 40 Ω，電源電壓為 10 V；
（3）報警器剛好開始報警時，壓敏電阻的阻值為 10 Ω，設定的托盤限載重量為 180 N，電路消耗的總功率為 5 W。
（4）若換用15V的電源，為保證報警器仍在原設定的托盤限載重量時報警，應在杠桿上水平調節托盤底部觸點A的位置。試計算說明觸點A應調節至距O點多少cm處？
（1）由圖2判斷出壓敏電阻R的阻值與所受到的壓力F的關系；根據杠桿的平衡條件分析解答；
（2）當踏板空載時，壓力傳感器的電阻為40Ω，閉合開關時，壓力傳感器和報警器串聯，根據歐姆定律求出電流，再求出電源電壓；
（3）電流表示數達到0.5A時，報警器開始發出報警信號，根據歐姆定律求出總電阻，再求出壓力傳感器的電阻，由圖象得出設定的托盤限載重量；
根據P＝UI算出電路消耗的總功率；
（4）若電源電壓變?yōu)?5V，為保證報警器仍在踏板原設定的最大壓力值時報警，電路中的電流仍變?yōu)?.5A，根據歐姆定律算出R的電電阻，從表格中判斷出壓力F，再根據杠桿平衡條件求出OA的長度。
（1）由圖2可知，壓敏電阻R的阻值隨著所受到的壓力F增大而減小；
根據杠桿的平衡條件：FA×OA＝FB×OB，
所以＝，
因?yàn)锳B：AO＝5：1，
所以O(shè)B：OA＝6：1，
所以＝＝；
（2）由2圖數據可知，當踏板空載時（F＝0N），壓力傳感器的電阻為R＝40Ω，已知R0＝10Ω，
電源電壓為：U＝I（R+R0）＝0.2A×（40Ω+10Ω）＝10V；
（3）電流表示數達到0.5A時，報警器開始發出報警信號，
根據歐姆定律I＝知，
總電阻為：R總＝＝＝20Ω，
此時壓力傳感器的電阻為：
R′＝R總﹣R0＝20Ω﹣10Ω＝10Ω；
由圖象2知所受到的壓力F為30N；
由題知，ABO為一水平杠桿，O為支點，AB：AO＝5：1，則OA＝OB＝×120cm＝20cm，
根據杠桿平衡條件可得：F壓×OB＝F踏×OA，即30N×6＝F踏×1，
解得F踏＝180N，即踏板設定的最大壓力值為180N；
電路消耗的總功率為：P＝UI＝10V×0.5A＝5W；
（4）若電源電壓變?yōu)?5V，為保證報警器仍在踏板原設定的最大壓力值時報警，電路中的電流仍為0.5A，
此時的總電阻為：R總′＝＝＝30Ω，
此時壓力傳感器的電阻為：R″＝R總′﹣R0＝30Ω﹣10Ω＝20Ω；
由圖象可知，當傳感器的阻值為20Ω時，對應的壓力為F壓′＝12N，
根據杠桿平衡條件可得：F踏×OA′＝F壓′×OB，即180N×OA′＝12N×1.2m，
解得OA′＝0.08m＝8cm。
答：（1）減?。?：1；（2）40；10；（3）10；180；5；
（4）觸點A應調節至距O點8cm處。
本題中主要考查了歐姆定律、電功率公式、串聯電路的特點、杠桿平衡條件的應用等，具有一定的綜合性，理解圖象和這一裝置的工作原理，是解決此題的前提，對我們分析題意的能力要求較高。
次數
1
2
3
4
∠i
30°
40°
50°
60°
∠r
30°
40°
50°
60°
實驗次數
鉤碼重力G/N
鉤碼上升高度h/cm
拉力F/N
繩端移動距離s/cm
機械效率η
1
1.0
5
15
55.6%
2
1.5
5
0.8
15
3
2.0
5
1.0
15
66.7%
4
2.0
10
1.0
30
66.7%
次數
1
2
3
4
∠i
30°
40°
50°
60°
∠r
30°
40°
50°
60°
實驗次數
鉤碼重力G/N
鉤碼上升高度h/cm
拉力F/N
繩端移動距離s/cm
機械效率η
1
1.0
5
15
55.6%
2
1.5
5
0.8
15
3
2.0
5
1.0
15
66.7%
4
2.0
10
1.0
30
66.7%
