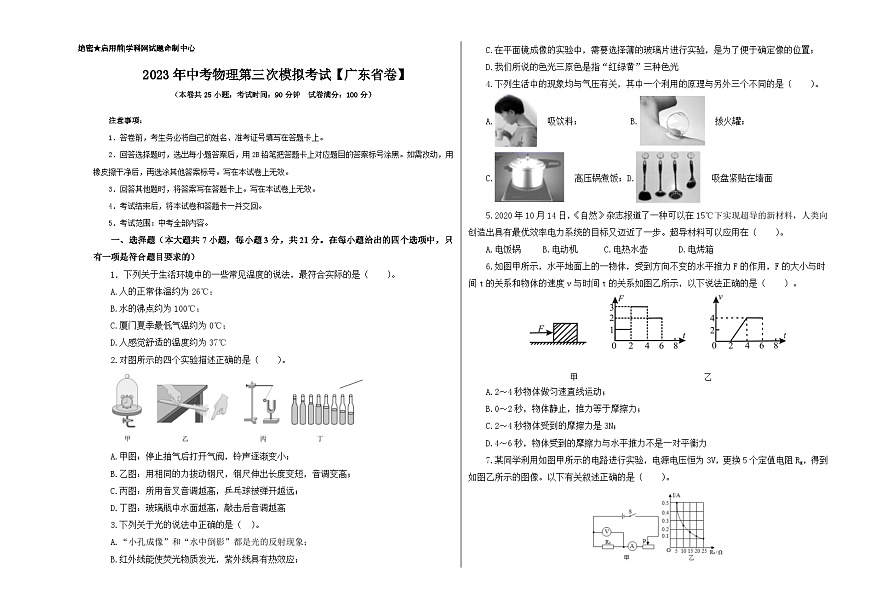

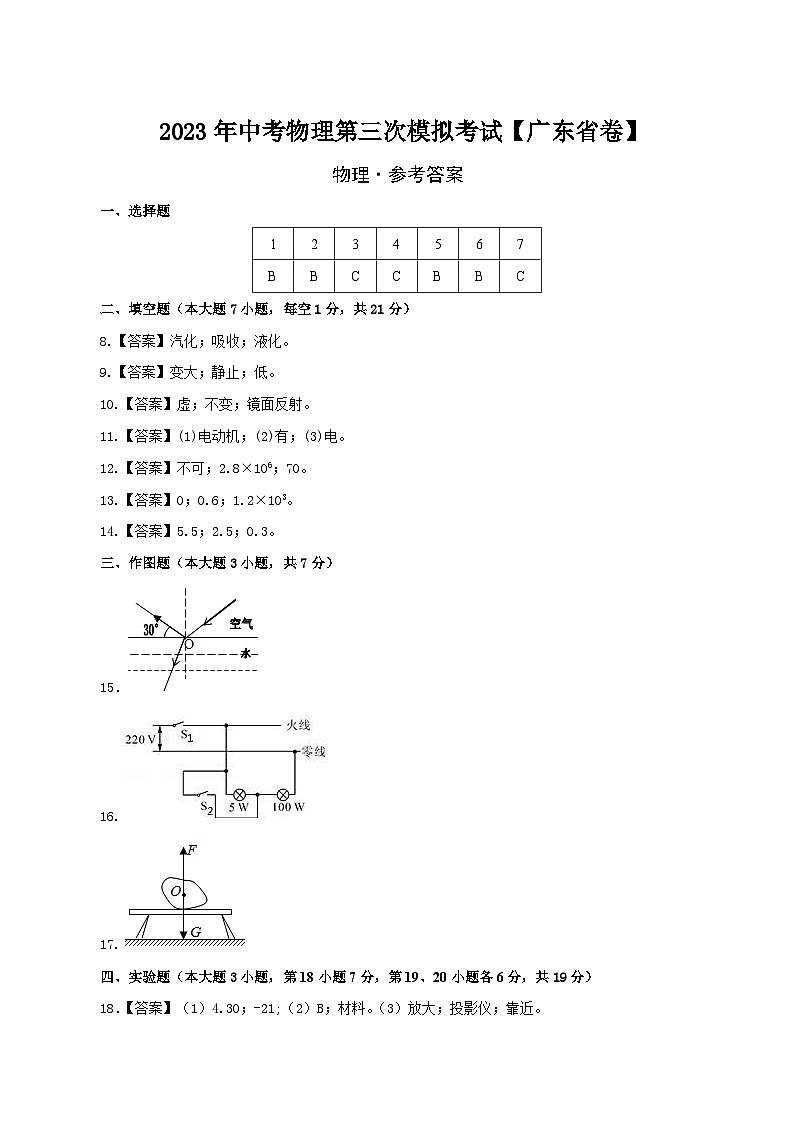

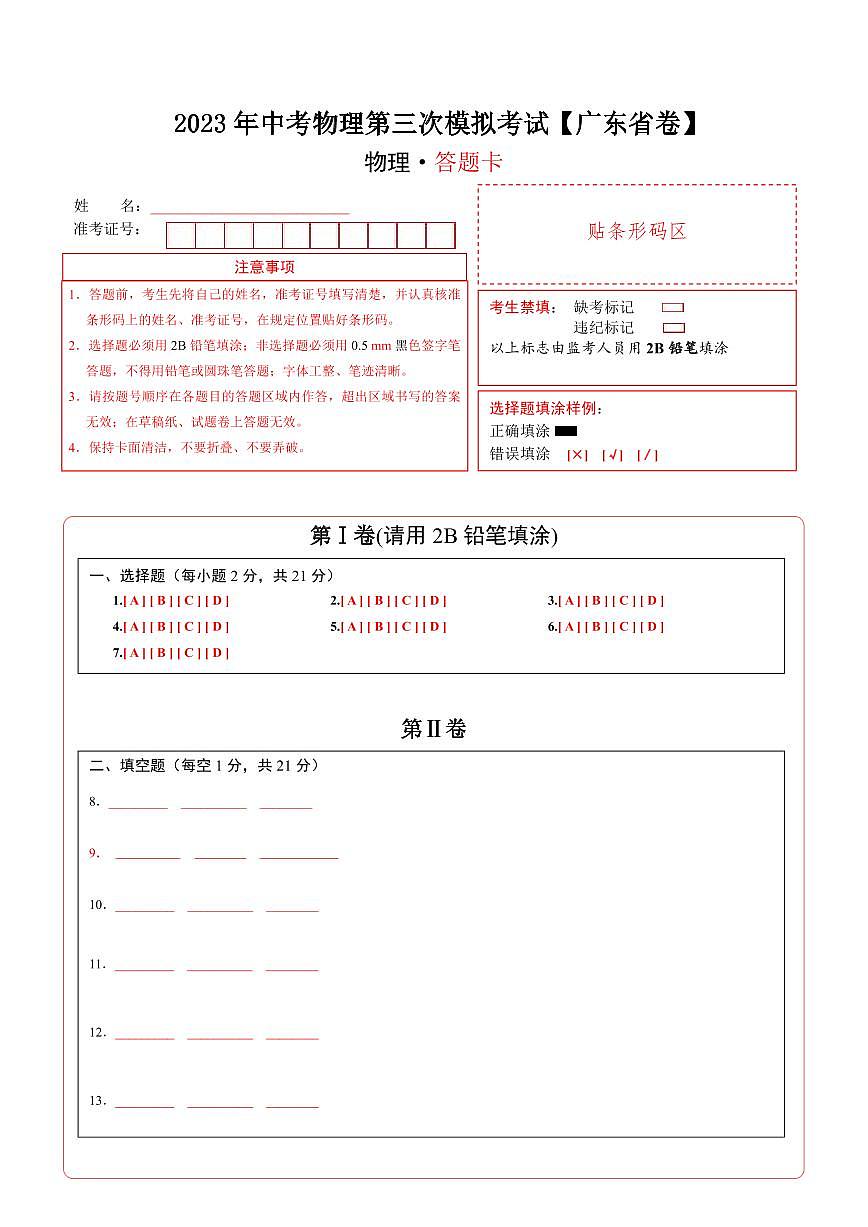

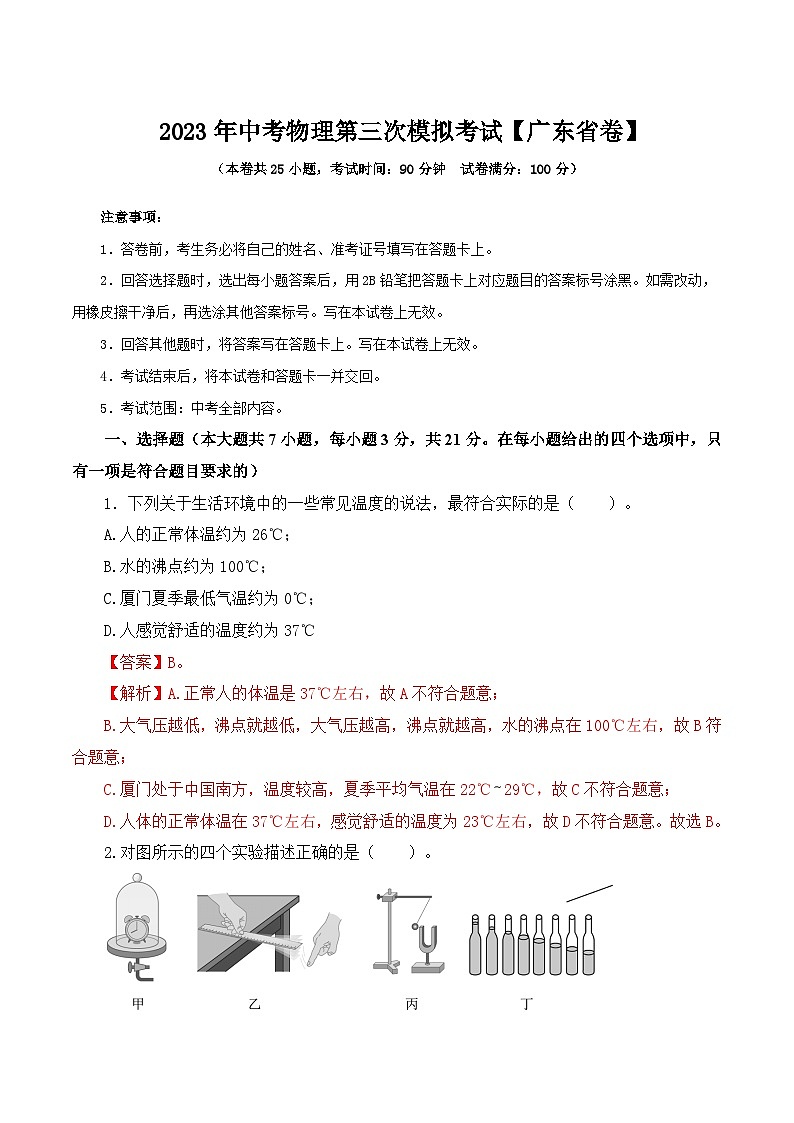

（廣東省卷）2023年中考物理第三次模擬考試（含考試版+答題卡+全解全析+參考答案）

這是一份（廣東省卷）2023年中考物理第三次模擬考試（含考試版+答題卡+全解全析+參考答案），文件包含廣東省卷2023年中考物理第三次模擬考試全解全析docx、廣東省卷2023年中考物理第三次模擬考試A4考試版docx、廣東省卷2023年中考數學第三次模擬考試A3考試版docx、廣東省卷2023年中考物理第三次模擬考試答題卡pdf、廣東省卷2023年中考物理第三次模擬考試參考答案docx等5份試卷配套教學資源，其中試卷共45頁， 歡迎下載使用。
注意事項：
1．答卷前，考生務必將自己的姓名、準考證號填寫在答題卡上。
2．回答選擇題時，選出每小題答案后，用2B鉛筆把答題卡上對應題目的答案標號涂黑。如需改動，用橡皮擦干凈后，再選涂其他答案標號。寫在本試卷上無效。
3．回答其他題時，將答案寫在答題卡上。寫在本試卷上無效。
4．考試結束后，將本試卷和答題卡一并交回。
5．考試范圍：中考全部內容。
一、選擇題（本大題共7小題，每小題3分，共21分。在每小題給出的四個選項中，只有一項是符合題目要求的）
1．下列關于生活環境中的一些常見溫度的說法，最符合實際的是（ ）。
A.人的正常體溫約為26℃；
B.水的沸點約為100℃；
C.廈門夏季最低氣溫約為0℃；
D.人感覺舒適的溫度約為37℃
【答案】B。
【解析】A.正常人的體溫是37℃左右，故A不符合題意；
B.大氣壓越低，沸點就越低，大氣壓越高，沸點就越高，水的沸點在100℃左右，故B符合題意；
C.廈門處于中國南方，溫度較高，夏季平均氣溫在22℃29℃，故C不符合題意；
D.人體的正常體溫在37℃左右，感覺舒適的溫度為23℃左右，故D不符合題意。故選B。

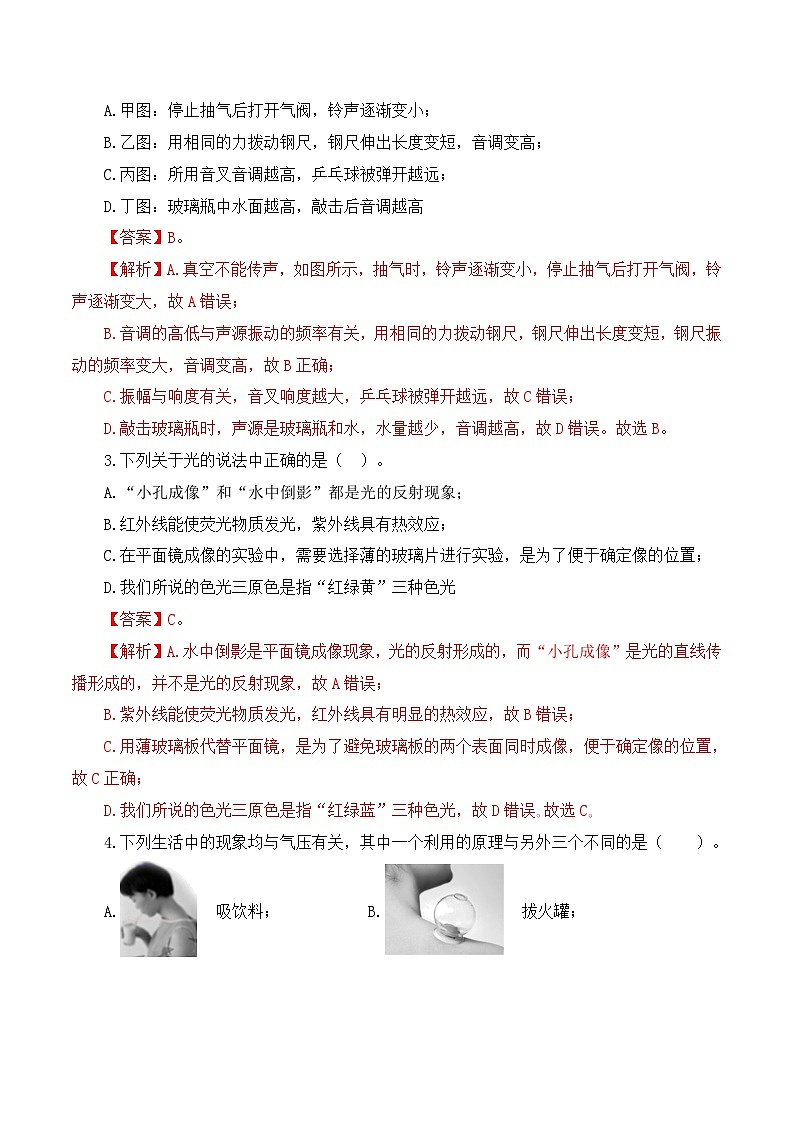

2.對圖所示的四個實驗描述正確的是（ ）。
A.甲圖：停止抽氣后打開氣閥，鈴聲逐漸變小；
B.乙圖：用相同的力撥動鋼尺，鋼尺伸出長度變短，音調變高；
C.丙圖：所用音叉音調越高，乒乓球被彈開越遠；
D.丁圖：玻璃瓶中水面越高，敲擊后音調越高
【答案】B。
【解析】A.真空不能傳聲，如圖所示，抽氣時，鈴聲逐漸變小，停止抽氣后打開氣閥，鈴聲逐漸變大，故A錯誤；
B.音調的高低與聲源振動的頻率有關，用相同的力撥動鋼尺，鋼尺伸出長度變短，鋼尺振動的頻率變大，音調變高，故B正確；
C.振幅與響度有關，音叉響度越大，乒乓球被彈開越遠，故C錯誤；
D.敲擊玻璃瓶時，聲源是玻璃瓶和水，水量越少，音調越高，故D錯誤。故選B。

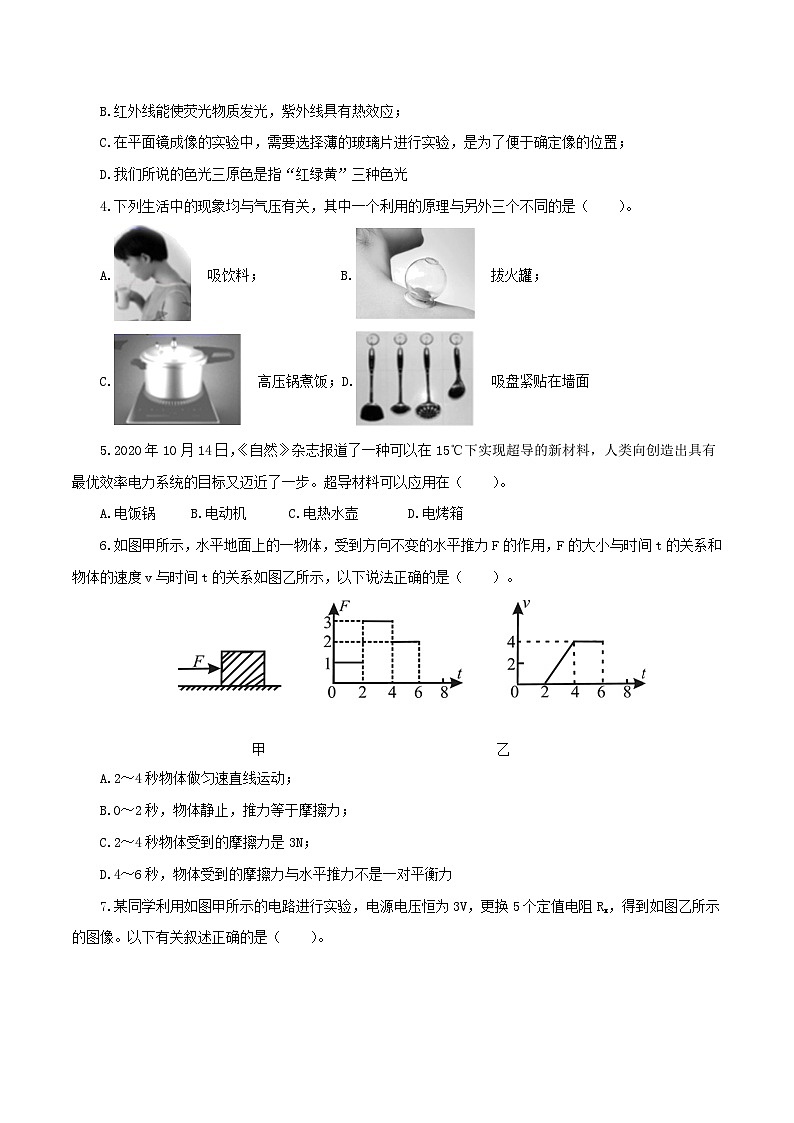

3.下列關于光的說法中正確的是（ ）。
A.“小孔成像”和“水中倒影”都是光的反射現象；
B.紅外線能使熒光物質發光，紫外線具有熱效應；
C.在平面鏡成像的實驗中，需要選擇薄的玻璃片進行實驗，是為了便于確定像的位置；
D.我們所說的色光三原色是指“紅綠黃”三種色光
【答案】C。
【解析】A.水中倒影是平面鏡成像現象，光的反射形成的，而“小孔成像”是光的直線傳播形成的，并不是光的反射現象，故A錯誤；
B.紫外線能使熒光物質發光，紅外線具有明顯的熱效應，故B錯誤；
C.用薄玻璃板代替平面鏡，是為了避免玻璃板的兩個表面同時成像，便于確定像的位置，故C正確；
D.我們所說的色光三原色是指“紅綠藍”三種色光，故D錯誤?故選C?

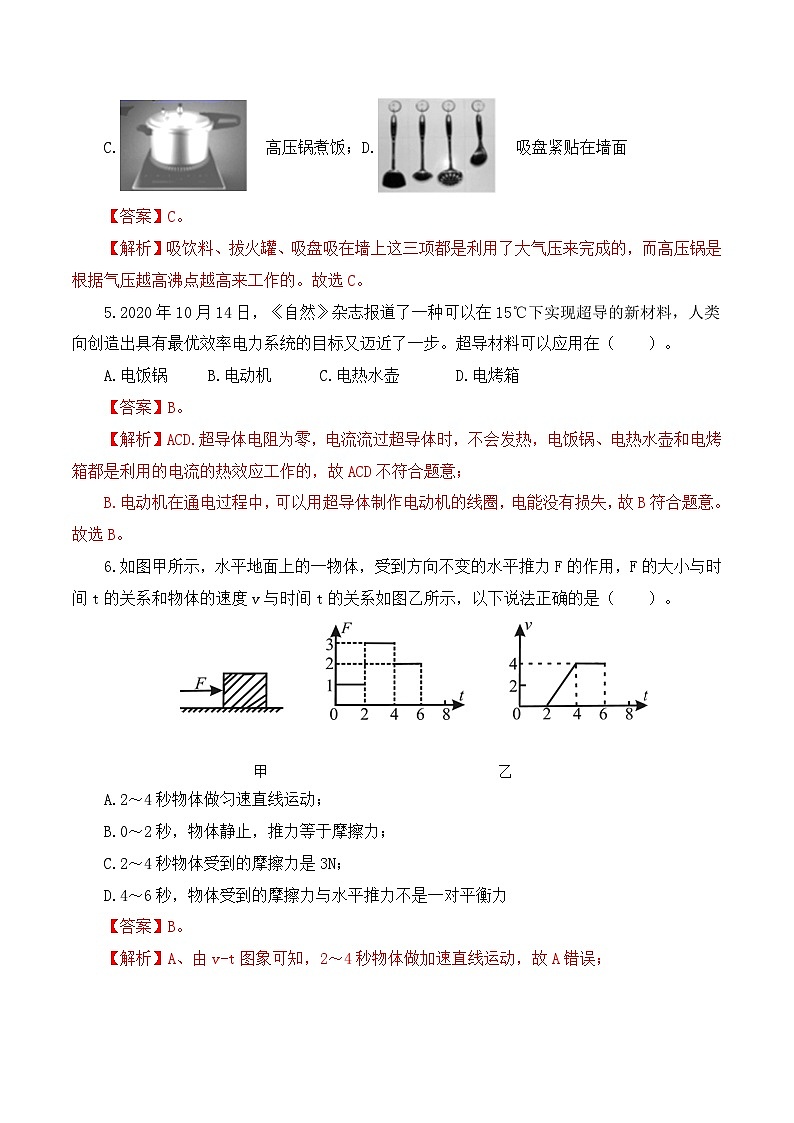

4.下列生活中的現象均與氣壓有關，其中一個利用的原理與另外三個不同的是（ ）。
A. 吸飲料； B. 拔火罐；
C. 高壓鍋煮飯；D. 吸盤緊貼在墻面
【答案】C。
【解析】吸飲料、拔火罐、吸盤吸在墻上這三項都是利用了大氣壓來完成的，而高壓鍋是根據氣壓越高沸點越高來工作的。故選C。
5.2020年10月14日，《自然》雜志報道了一種可以在15℃下實現超導的新材料，人類向創造出具有最優效率電力系統的目標又邁近了一步。超導材料可以應用在（ ）。
A.電飯鍋 B.電動機 C.電熱水壺 D.電烤箱
【答案】B。
【解析】ACD.超導體電阻為零，電流流過超導體時，不會發熱，電飯鍋、電熱水壺和電烤箱都是利用的電流的熱效應工作的，故ACD不符合題意；
B.電動機在通電過程中，可以用超導體制作電動機的線圈，電能沒有損失，故B符合題意。故選B。
6.如圖甲所示，水平地面上的一物體，受到方向不變的水平推力F的作用，F(xiàn)的大小與時間t的關系和物體的速度v與時間t的關系如圖乙所示，以下說法正確的是（ ）。
A.2～4秒物體做勻速直線運動；
B.0～2秒，物體靜止，推力等于摩擦力；
C.2～4秒物體受到的摩擦力是3N；
D.4～6秒，物體受到的摩擦力與水平推力不是一對平衡力
【答案】B。
【解析】A、由v-t圖象可知，2～4秒物體做加速直線運動，故A錯誤；
B、由圖象可知，0～2秒，物體沒有推動，物體處于平衡狀態，受到的摩擦力與推力是一對平衡力，則推力等于摩擦力，故B正確；
C、由v-t圖象可知，在4s～6s物體做勻速直線運動，處于平衡狀態，由F-t圖象可知在4s～6s可知拉力F=2N，由平衡條件可得滑動摩擦力f=F=2N，由v-t圖象可知，物體在2～4秒做勻加速運動，因物體受到的摩擦力只與接觸面的粗糙程度和壓力的大小有關，與運動的速度無關，因此物體受到的摩擦力不變，是2N，故C錯誤；
D、由v-t圖象可知，在4s～6s物體做勻速直線運動，處于平衡狀態，由平衡條件可知，第4秒到第6秒，物體受到的摩擦力與水平推力是一對平衡力，故D錯誤；故選B。

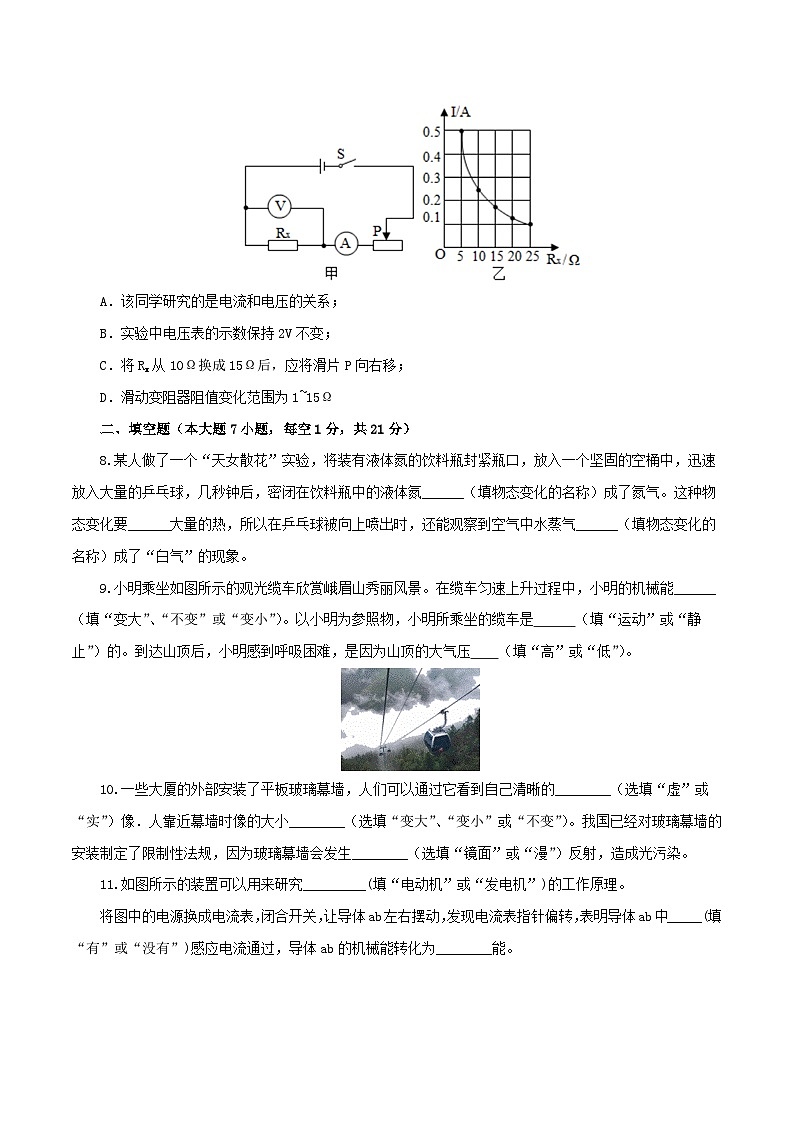

7.某同學利用如圖甲所示的電路進行實驗，電源電壓恒為3V，更換5個定值電阻Rx，得到如圖乙所示的圖像。以下有關敘述正確的是（ ）。
A．該同學研究的是電流和電壓的關系；
B．實驗中電壓表的示數保持2V不變；
C．將Rx從10Ω換成15Ω后，應將滑片P向右移；
D．滑動變阻器阻值變化范圍為1~15Ω
【答案】C。
【解析】A．更換5個定值電阻，而圖乙是關于電流和電阻的圖像，那么該同學研究的是電流和電阻的關系，A錯誤；
B．從圖乙可以看到，當電阻是5Ω時，電流是0.5A，那么Rx兩端的電壓是
即實驗中電壓表的示數保持2.5V不變，B錯誤；
C．將Rx從10Ω換成15Ω后，電阻值變大，根據串聯電路的分壓原理可知，為了保持Rx電壓不變，滑動變阻器接入電路的阻值也應該變大，應將滑片P向右移，C正確；
D．實驗中電壓表的示數保持2.5V不變，那么滑動變阻器兩端的電壓是0.5V，串聯電路電流處處相等，流過變阻器最小的電流是0.1A，最大是0.5A，那么滑動變阻器阻值最小
最大
滑動變阻器阻值變化范圍為1~5Ω，D錯誤。故選C。
二、填空題（本大題7小題，每空1分，共21分）
8.某人做了一個“天女散花”實驗，將裝有液體氮的飲料瓶封緊瓶口，放入一個堅固的空桶中，迅速放入大量的乒乓球，幾秒鐘后，密閉在飲料瓶中的液體氮______（填物態變化的名稱）成了氮氣。這種物態變化要______大量的熱，所以在乒乓球被向上噴出時，還能觀察到空氣中水蒸氣______（填物態變化的名稱）成了“白氣”的現象。
【答案】汽化；吸收；液化。
【解析】[1][2]密閉在飲料瓶中的液體氮變成氣態的氮氣，屬于汽化現象，汽化需要吸收熱量。
[3]在乒乓球被向上噴出時，液態氮汽化吸熱，使周圍溫度降低?？諝庵械乃魵庥隼湟夯尚∷?，出現“白氣”。
9.小明乘坐如圖所示的觀光纜車欣賞峨眉山秀麗風景。在纜車勻速上升過程中，小明的機械能______（填“變大”、“不變”或“變小”）。以小明為參照物，小明所乘坐的纜車是 （填“運動”或“靜止”）的。到達山頂后，小明感到呼吸困難，是因為山頂?shù)拇髿鈮? （填“高”或“低”）。
【答案】變大；靜止；低。
【解析】（1）在纜車勻速上升過程中，小明的質量不變，速度不變，所以小明的動能不變；小明的質量不變，高度增大，所以小明的重力勢能變大，因此小明的機械能變大；
（2）在纜車勻速上升過程中，以小明為參照物，小明與小明所乘坐的纜車的位置沒有發生改變，所以纜車是靜止的；
（3）因為海拔越高大氣壓越小，所以到達山頂后，小明感到呼吸困難。
10.一些大廈的外部安裝了平板玻璃幕墻，人們可以通過它看到自己清晰的________（選填“虛”或“實”）像．人靠近幕墻時像的大小________（選填“變大”、“變小”或“不變”）。我國已經對玻璃幕墻的安裝制定了限制性法規，因為玻璃幕墻會發生________（選填“鏡面”或“漫”）反射，造成光污染。
【答案】虛；不變；鏡面反射。
【解析】因為平面鏡成正立、等大的虛像，所以人們可以通過大廈的外部安裝有平板玻璃幕墻看到自己的虛像；
由于平面鏡成的像與物大小相同，故人靠近幕墻時像的大小不變；
高樓大廈的玻璃幕墻造成的光污染是由于光的鏡面反射引起的。
11.如圖所示的裝置可以用來研究_________(填“電動機”或“發電機”)的工作原理。
將圖中的電源換成電流表，閉合開關，讓導體ab左右擺動，發現電流表指針偏轉，表明導體ab中_____(填“有”或“沒有”)感應電流通過，導體ab的機械能轉化為________能。
【答案】(1)電動機；(2)有；(3)電。
【解析】閉合開關，處在磁場中的導體棒ab中有電流通過時，它就會運動起來，表明通電導體在磁場中受到力的作用，該裝置可以用來研究電動機的工作原理。
將圖中的電源換成電流表，使導體ab左右擺動，它此時做切割磁感線運動，閉合電路中會產生感應電流，即導體ab中有感應電流通過，電流表指針發生偏轉，該過程消耗機械能，獲得電能，將機械能轉化為電能。
12.天然氣已經被廣泛利用，它是一種 （選填“可”或“不可”）再生能源，完全燃燒0.07m3天然氣釋放的熱量為 J，若這些熱量的30%被水吸收，可以將4kg的水由20℃加熱到 ℃。[q天然氣=4×107J/m3，c水=4.2×103J/（kg?℃）]
【答案】不可；2.8×106；70。
【解析】（1）天然氣屬于化石能源，不可能在短期內從自然界得到補充，屬于不可再生能源；
（2）完全燃燒0.07m3天然氣釋放的熱量：Q放=Vq=0.07m3×4×107J/m3=2.8×106J；
（3）由題知，水吸收的熱量：Q吸=30%Q放=30%×2.8×106J=8.4×105J，
由Q吸=cm（t﹣t0）可得：8.4×105J=4.2×103J/（kg?℃）×4kg×（t﹣20℃），
解得水的末溫：t=70℃。
13.小華用彈簧測力計、燒杯、水、薄塑料袋測量醬油的密度。
（1）測量前，應檢查彈簧測力計指針是否指在___________刻度線上。
（2）把適量的醬油裝入塑料袋，排出空氣后扎緊口，用彈簧測力計測出重力為3.6N；然后用彈簧測力計提著塑料袋浸沒在水中，如圖所示，彈簧測力計示數為___________N。
（3）水的密度為1×103 kg/m3 ，則可算出醬油的密度為___________kg/m3 。
【答案】0；0.6；1.2×103。
【解析】（1）[1]根據彈簧測力計的使用規范可知，在使用彈簧測力計進行測量前，應先對彈簧測力計進行“調零”，即把彈簧測力計的指針調至“0”刻度線處。
（2）[2]由圖可知，該彈簧測力計的分度值為0.2N，指針在彈簧測力計的第三小格處，故此時彈簧測力計的示數為0.6N。
（3）[3]當裝有醬油的塑料袋浸沒在水中時，根據醬油的受力分析可知，此時醬油的浮力：
；
根據可知，醬油排開水的體積；
根據可知，醬油的質量；
由于裝有醬油的塑料袋是浸沒在水中，故醬油的體積等于塑料袋排開水的體積，根據可知，醬油的密度。
14.如圖甲所示的電路中，電燈L1 的電阻為10Ω，開關閉合后，、的示數分別如圖乙所示，則的示數為________V，L2 兩端的電壓為________V，通過L1 的電流為________A。

【答案】5.5；2.5；0.3。
【解析】觀察電路圖可見，測量的是L2 兩端電壓，測量的是電源電壓（L1 、L2 串聯總電壓），
根據串聯電路電壓規律可知示數大于示數,對照圖2乙可知，指針偏轉角度小于指針偏轉角度，故使用的量程是0—15V，使用的量程是0—3V，則的示數為5.5V，
L2 兩端的電壓（的示數）為2.5V,
根據歐姆定律得通過L1 的電流為。
三、作圖題（本大題3小題，共7分）
15．（2分）一束光線從空氣斜射向水面，在界面處同時發生了反射和折射，如圖所示，已知反射光線，請作出入射光線和大致的折射光線。
【解析】（1）題目中已經畫出法線，在法線右側向反射點畫出入射光線，注意入射角等于60°；在法線左側的水中從O點畫出折射光線，注意折射角小于60°，如圖所示：
16.（3分）進步神速的周潤春同學在自家蓋的房間安裝了一盞“220V 100W”的頂燈和一盞“220V 5W”的壁燈．他打算把這兩盞燈并聯，然后另用一個普通的拉線開關S2同時來控制兩燈．但接完后，他合上開關S1，拉線開關S2仍然斷開時，發現壁燈已亮、頂燈卻很暗．他接著合上拉線開關S2，結果壁燈滅，頂燈很亮，試畫出他錯接的電路圖。
【解析】根據題意，合上開關S1，拉線開關S2 仍然斷開時，兩燈已亮，所以S2沒有控制兩燈，且壁燈已亮、而頂燈卻很暗．是因為兩燈串聯的緣固；合上拉線開關S2，結果壁燈滅，頂燈很亮，說明開關S2與壁燈并聯，將壁燈短路了，此時頂燈正常工作，據此連接電路，如圖：
17.（2分）形狀不規則的石塊靜止在水平桌面上，O為重心，請畫出它所受力的示意圖。
【解析】物體受到兩個力：重力G和支持力F，二力為一對平衡力，大小相等、方向相反，如圖所示。
四、實驗題（本大題3小題，第18小題7分，第19、20小題各6分，共19分）

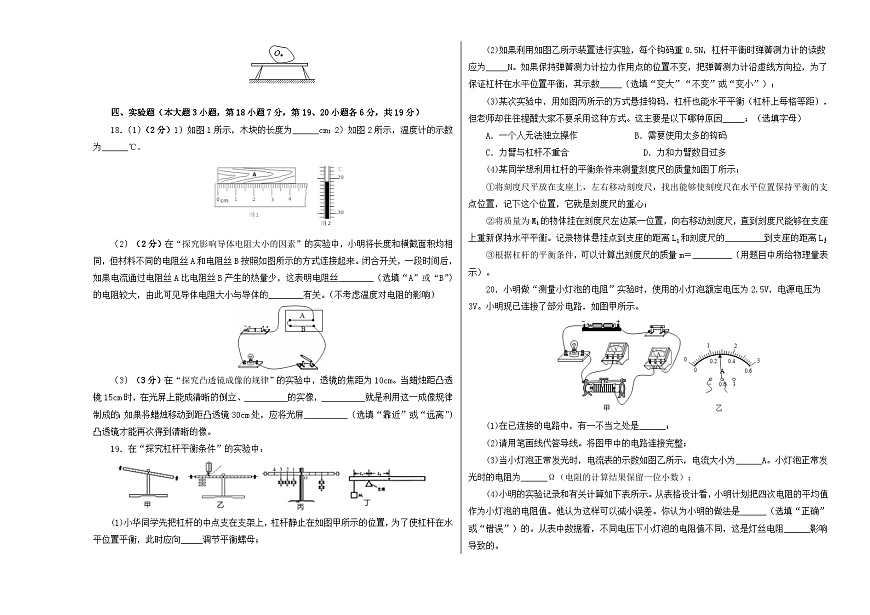

18．（1）（2分）1）如圖1所示，木塊的長度為______cm；2）如圖2所示，溫度計的示數為______℃。

【答案】4.30；-21。
【解析】1)由圖1知，刻度尺的分度值為0.1cm，木塊的長度為4.30cm。
2)由圖2知，溫度計的示數為1℃，其讀數為-21℃。
（2）（2分）在“探究影響導體電阻大小的因素”的實驗中，小明將長度和橫截面積均相同，但材料不同的電阻絲A和電阻絲B按照如圖所示的方式連接起來。閉合開關，一段時間后，如果電流通過電阻絲A比電阻絲B產生的熱量少，這表明電阻絲________（選填“A”或“B”）的電阻較大，由此可見導體電阻大小與導體的________有關。（不考慮溫度對電阻的影響）
【答案】B；材料。
【解析】由圖可知，電阻絲A與電阻絲B串聯，則通過兩個電阻絲的電流相等，已知一段時間后電阻絲A產生的熱量比電阻絲B產生的熱量少，根據焦耳定律Q＝I2Rt可知，電阻絲A的電阻比電阻絲B的電阻小，即電阻絲B的電阻大；
實驗中電阻絲A與電阻絲B的長度和橫截面積均相同，材料不同，電阻值不同，由此可見電阻大小與導體的材料有關。
（3）（3分）在“探究凸透鏡成像的規律”的實驗中，透鏡的焦距為10cm。當蠟燭距凸透鏡15cm時，在光屏上能成清晰的倒立、 的實像， 就是利用這一成像規律制成的；如果將蠟燭移動到距凸透鏡30cm處，應將光屏 （選填“靠近”或“遠離”）凸透鏡才能再次得到清晰的像。
【答案】放大；投影儀；靠近。
【解析】蠟燭距凸透鏡15cm時，滿足2f＞u＞f條件，成倒立、放大的實像；投影儀是利用該原理工作的；
將蠟燭移動到距凸透鏡30cm處，物距變大，像距變小，像變小，光屏應靠近凸透鏡，才能再次得到清晰的像。
19．在“探究杠桿平衡條件”的實驗中：
(1)小華同學先把杠桿的中點支在支架上，杠桿靜止在如圖甲所示的位置，為了使杠桿在水平位置平衡，此時應向_____調節平衡螺母；
(2)如果利用如圖乙所示裝置進行實驗，每個鉤碼重0.5N，杠桿平衡時彈簧測力計的讀數應為_____N。如果保持彈簧測力計拉力作用點的位置不變，把彈簧測力計沿虛線方向拉，為了保證杠桿在水平位置平衡，其示數_____（選填“變大”“不變”或“變小”）；
(3)某次實驗中，用如圖丙所示的方式懸掛鉤碼，杠桿也能水平平衡（杠桿上每格等距），但老師卻往往提醒大家不要采用這種方式。這主要是以下哪種原因_____；（選填字母）
A．一個人無法獨立操作 B．需要使用太多的鉤碼
C．力臂與杠桿不重合 D．力和力臂數目過多
(4)某同學想利用杠桿的平衡條件來測量刻度尺的質量如圖丁所示；
①將刻度尺平放在支座上，左右移動刻度尺，找出能夠使刻度尺在水平位置保持平衡的支點位置，記下這個位置，它就是刻度尺的重心；
②將質量為M1的物體掛在刻度尺左邊某一位置，向右移動刻度尺，直到刻度尺能夠在支座上重新保持水平平衡。記錄物體懸掛點到支座的距離L1和刻度尺的_________到支座的距離L2；
③根據杠桿的平衡條件，可以計算出刻度尺的質量m＝_________（用題目中所給物理量表示）。
【答案】左；2.25；變大；D；重心；。
【解析】(1)杠桿停在如圖甲所示的位置，保持靜止狀態，杠桿處于平衡狀態。要使杠桿在水平位置處于平衡狀態，平衡螺母向上翹的左端移動，杠桿在水平位置平衡，力臂在杠桿上，便于直接從杠桿上測量力臂。
(2)設一格的長度為L，杠桿在水平位置平衡，則力F1的方向應豎直向上，由得
解得
從乙圖中可以看出，彈簧秤的作用力最長的力臂為4L，即杠桿的長度，當力的方向發生改變時，力臂將減小，因此作用力將變大。
(3)研究杠桿的平衡，需要有動力和阻力但力多了增加了難度，且不易得出結論來，故D正確。
(4)將質量為M1的物體掛在刻度尺左邊某一位置，移動刻度尺，知道刻度尺能夠在支座上重新保持水平平衡。紀錄物體懸掛點到支座的距離L1和刻度尺的重心到支座的距離L2。
根據杠桿平衡的條件動力×動力臂=阻力×阻力臂，可知
即
所以直尺的質量。
20．小明做“測量小燈泡的電阻”實驗時，使用的小燈泡額定電壓為2.5V，電源電壓為3V。小明現已連接了部分電路，如圖甲所示。
(1)在已連接的電路中，有一不當之處是______；
(2)請用筆畫線代答導線。將圖甲中的電路連接完整；
(3)當小燈泡正常發光時，電流表的示數如圖乙所示，電流大小為______A。小燈泡正常發光時的電阻為______Ω（電阻的計算結果保留一位小數）；
(4)小明的實驗記錄和有關計算如下表所示。從表格設計看，小明計劃把四次電阻的平均值作為小燈泡的電阻值。他認為這樣可以減小誤差。你認為小明的做法是______（選填“正確”或“錯誤”）的。從表中數據看，不同電壓下小燈泡的電阻值不同，這是燈絲電阻______影響導致的。
【答案】開關閉合；如圖；0.28；8.9；錯誤；溫度。
【解析】(1)[1]連接電路時，為了保護電路，開關要斷開，圖甲中開關是閉合的，是錯誤的。
(2)[2]電壓表和燈泡并聯，如圖所示：
(3)[3]電流表的示數如圖乙所示，選擇小量程，分度值是0.02A，電流大小為0.28A。
[4]燈泡正常發光時的電阻為R=≈8.9Ω；
(4)[5][6]由表中數據可知，不同電壓下小燈泡的電阻值不同，由于燈絲的電阻與溫度有關，所以不能將四次電阻的平均值作為小燈泡的電阻值，小明的做法是錯誤的。
五、計算題（本大題共2小題，第21小題6分，第22小題7分，共13分）
21．爸爸給小林買了一部電動平衡車。小林從家騎該電動平衡車以12km/h的速度勻速行駛，用15min到達了市民廣場。小林的質量為40kg，g取10N/kg，求：
（1）小林家到市民廣場的距離是多少？
（2）小林在市民廣場水平路面上騎行時，車對地面的壓強是多少？
（3）若騎行平衡車時所受阻力為人和車總重的0.1倍，則小林在市民廣場中以最高速度騎行時，平衡車動力的功率是多少？
【答案】（1）小林家到市民廣場的距離是3km；（2）小林在市民廣場水平路面上騎行時，車對地面的壓強是1×106Pa；（3）平衡車動力的功率是250W。
【解析】（1）小林騎該電動平衡車的速度v＝12km/h，時間t＝15min＝h，
由v＝可得，小林家到市民廣場的距離s＝vt＝12km/h×h＝3km；
（2）小林駕駛自平衡車時，車對地面的壓力：F＝G總＝（m人+m車）g＝（40kg+10kg）×10N/kg＝500N，
車對水平地面的壓強：p＝＝＝1×106Pa。
（3）平衡車的最大速度：v＝18km/h＝5m/s，
因平衡車的最大速度勻速直線行駛時處于平衡狀態，平衡車的動力和所受的阻力是一對平衡力，
所以，平衡車的動力：F′＝f＝0.1G總＝0.1×500N＝50N，
平衡車動力的功率：P＝＝＝F′v＝50N×5m/s＝250W。
22.在抗擊新冠肺炎疫情期間，中醫為診療發揮了積極作用，成為世界矚目的“中國戰法”重要組成部分。如圖甲所示為小藝同學家的電中藥壺，有“猛火”和“文火”兩個檔位，工作電路簡化為圖乙所示，其中為檔位開關，、為定值電阻，A、B為阻值可忽略不計 的指示燈。當電中藥壺處于猛火檔時，紅燈亮；處于文火檔時，綠燈亮。已知電中藥壺額定電壓為220V，猛火檔的額定功率為2420W，。
（1）判斷A燈是紅燈還是綠燈；
（2）求電中藥壺文火檔的額定功率；
（3）暑假的一天晚上，小藝用電中藥壺幫奶奶熬藥，先用猛火檔加熱6min至沸騰后，再用文火檔慢熬30min，共消耗電能0.3KW·h，由此計算電中藥壺的實際電壓。
【答案】（1）紅燈；（2）242W；（3）200V。
【解析】（1）由可知，在電壓一定時，電路中的電阻越小，電功率越大。由電路圖可知，接N時，電路中只有R1 連入電路中，電阻小，電功率越大，處于猛火檔，A燈亮，由題意可知，A燈是紅燈，接M時，R1 、R2 串聯，電阻大，電功率小，處于文火檔。
（2）R1 的電阻，
電中藥壺文火檔時電路中的電阻：；
電中藥壺文火檔的額定功率：；
（3）由題意可知，電中藥壺消耗的電能：
；
解得。
答：（1）A燈是紅燈；（2）電中藥壺文火檔的額定功率是242W；（3）電中藥壺的實際電壓是200V。
六、綜合能力題（本大題共3小題，第23小題7分，第24、25小題各6分，共19分）
23．2020年11月10日，中國萬米載人深潛器“奮斗者”號在馬里亞納海溝成功坐底，深度達10909m。圖甲是“奮斗者”號模型，圖乙是它的部分結構示意圖?！皧^斗者”號總質量為20t，其底部裝配有質量為2t的可拋棄壓載鐵，中部安裝有固體浮力材料，載人艙為空心球體。除載人艙及部分電路設施外，其余部分與海水相通?！皧^斗者”號在海水中依靠改變自身重力和受到的海水浮力實現無動力下潛和上浮。不考慮海水的流動影晌，忽略深潛器部件受到海水壓力后的體積變化。（海水密度取1.0×103 kg/m3 ，g取10N/kg）
（1）若在10909m深度處，海水產生的壓強為1.1×108 Pa，此處海水在載人艙外殼2×10﹣4 m2 的面積上產生的壓力為多少？
（2）若固體浮力材料質量為2400kg，密度為600kg/m3 。求：
① 固體浮力材料的體積為多少？
② 固體浮力材料完全浸沒在海水中時，受到的浮力和自身重力之差為多少？
（3）“奮斗者”號完全浸沒在海水中后勻速下潛，接近海溝底部時，拋掉質量為m的壓載鐵后懸浮在海水中，待海底科研任務結束后，拋掉剩余的全部壓載鐵后勻速上浮至海面。若“奮斗者”號只在豎直方向?qū)崿F(xiàn)下潛和上浮，船身與水平面平行，下潛和上浮過程中所受阻力大小不變、方向與運動方向相反，壓載鐵的密度為8.0×103 kg/m3 ，則“奮斗者”號在拋掉質量為m的壓載鐵后所受海水的浮力為______N。

【答案】；；；。
【解析】（1）此處海水在載人艙外殼2×10﹣ 4 m2 的面積上產生的壓力為
故海水在載人艙外殼2×10﹣4 m2 的面積上產生的壓力為。
（2）固體浮力材料的體積為；
故固體浮力材料的體積為；固體浮力材料完全浸沒在海水中時，受到的浮力：
自身重力為：；
浮力與自身重力差為：；
則浮力與自身重力差為。
（3）設“奮斗者”號的體積為V船 ，由題勻速下沉?xí)r
……… ①
壓載鐵全部拋完勻速上升時 …… ②
兩式相加可得， =
解得V船 =20.875m3
當拋掉質量為m的壓載鐵后，“奮斗者“號懸浮，則；
則“奮斗者”號在拋掉質量為m的壓載鐵后所受海水的浮力為：
。
24.綜合實踐活動中，同學們設計了一款可用電流表示數顯示拉力大小的測力計模型，電流表示數隨拉力的增大而增大，模型電路如圖甲所示，ab為長10cm、阻值25Ω的電阻絲，其阻值與長度成正比。滑片P左端固定在拉桿上，彈簧處于原長時，滑片P位于a端，電源電壓恒為6V，彈簧電阻恒為1Ω，R0 為4Ω，其余部分電阻不計，電流表量程為0～0.6A。忽略彈簧、拉桿和拉環的重力及滑片與電阻絲的摩擦。
（1）虛線框內接線柱“1”應與______（選填“2”或“3”）連接；
（2）閉合開關，彈簧處于原長狀態時，R0 消耗的功率多大______？
（3）彈簧的伸長量△L與所受拉力F之間的關系如圖乙所示，則電流表示數最大時顯示的拉力多大______？
（4）甲圖中若去掉電流表，用一只電壓表（量程0～3V）與R0 并聯，利用電壓表的示數來顯示拉力的大小，則與利用電流表相比，電壓表所能顯示的最大拉力將提升______%。
（5）在匯報交流階段，同學們對模型設計的不足提出了改進措施。如甲圖的方案，從電路的安全性考慮，其他條件不變，R的阻值應不小于______Ω。
【答案】3；0.16W；400N；10；3。
【解析】（1）因為電流表可以顯示力的大小，當滑片位于a端時沒有拉力，所以電流表示數應該最小，故虛線框內接線柱“1”應與3相連。
（2）彈簧處于原長狀態時，滑動變阻器最大阻值連入電路，電路中的電流：
R0 消耗的功率為；
（3）電路中的電流最大是0.6A，此時滑動變阻器接入電路的電阻為
；
此時滑動變阻器接入電路的長度為Δ；
由圖可知此時的拉力為400N。
（4）用一只電壓表（量程0～3V）與R0 并聯時電路中的最大電流為；
此時滑動變阻器接入電路的電阻為；
此時滑動變阻器接入電路的長度為Δ；
由圖可知此時拉力為；
設拉力提升的百分數為n，則；
（5）R的最小值為。
25.圖甲是某居民樓前的無障礙通道，一位中年人正用輪椅推著他年邁的母親緩緩上行，圖乙是該通道斜面示意圖。為了解中年人推輪椅時所用力的大小，小紅和小華進行了探究。她們從斜面底端A點沿斜面確定了相距1m處的B點。（g取10N/kg）
（1）使刻度尺“0”刻度線與水平地面對齊，正確測量B點高度，結果如圖乙，為______cm；
（2）選用車輪與輪椅相同材質、花紋的小車為研究對象，進行了如下操作：
① 正確使用彈簧測力計，測出小車重為2.0N；
② 將彈簧測力計與斜面平行放置并______，然后沿斜面方向勻速拉動小車，如圖乙所示，彈簧測力計示數為______N；
③ 計算出將小車從A點拉到B點的過程中，拉力所做的功為______J；利用斜面將小車從水平地面提升到B點時的機械效率為______；
（3）在小車上逐漸添加重物，測出小車的總重G，測出沿斜面勻速拉動小車需要的力，計算出拉小車從A點到B點所做的功W1 ；計算出豎直向上將小車從水平地面提升到B點所做的功W2 。以功為縱坐標，以小車總重為橫坐標，建立平面直角坐標系，作出W1 和W2 與小車總重G的關系圖像，分別如圖丙中的線段a和b；
①由圖像可知：用該通道斜面提升物體時的機械效率與物重______（選填“有關”或“無關”）；
②若這位母親的質量為50kg，所坐的輪椅質量為20kg，則中年人用沿著通道斜面方向的力推輪椅勻速上坡時，力的大小為______N。
【答案】9.00cm；重新調零；0.3；0.3；60％；有關；105。
【解析】（1）由圖乙可知，該刻度尺的分度值為0.1cm，故B點高度為9.00cm。
（2）②彈簧測力計在不同方向上使用時，都需要重新進行調零。
由圖乙可知，彈簧測力計的分度值為0.02N，故彈簧測力計示數為0.3N。
③ 將小車從A點拉到B點的過程中，距離為1m，則拉力所做的功為W總 =Fs=0.3N×1m=0.3J
有用功為W有 =Gh=2N×0.09m=0.18J
故機械效率為η==×100％=60％
（3）①[6]機械效率等于有用功與總功的比值，即W2 與W1 的比值，由圖丙可得，隨著總重的增加，比值逐漸減小，故用該通道斜面提升物體時的機械效率與物重有關。
②[7]由圖丙可以，隨著總重的增加，拉小車從A點到B點所做的功W1 成正比例增加，當總重為1N時，W1 為0.15J，故它們之間的函數關系為W1 =0.15G；
若這位母親的質量為50kg，所坐的輪椅質量為20kg，
則此時總重G=(m母 +m輪 )g=(50kg+20kg)×10N/kg=700N；
則此時拉小車從A點到B點所做的功W1 =0.15G=0.15×700J=105J；
則此時推力F===105N。
實驗序號
電壓U/V
電流I/A
電阻R/Ω
電阻平均值R/Ω
1
2.5
2
2.1
0.26
8.1
3
1.7
0.24
7.1
4
1.3
0.21
6.2
平衡車參數
材質
鎂合金高彈性車架
凈重
10kg（含電池組）
最高車速
18km/h
充電時間
約4小時
輪胎個數
2
輪胎總觸地面積
5cm2
