廣東省江門市新會區2023-2024學年九年級上學期期末考試物理試題

這是一份廣東省江門市新會區2023-2024學年九年級上學期期末考試物理試題，共20頁。試卷主要包含了單項選擇題；，填空題，作圖題，實驗題，計算題，綜合能力題等內容，歡迎下載使用。
一、單項選擇題；（每小題3分，共21分。每小題只有一個答案是正確的，請把正確答案填在答題卡相應的位置上）
1. 下列生活現象的物理解釋正確的是（ ）
A. 長期存放煤的墻角變黑說明了固體之間存在擴散現象
B. 碎玻璃不能拼在一起，這是由于分子間有斥力
C. 用真空泵收納羽絨服時，其體積變小，說明分子間有空隙
D. 石灰石能被粉碎成粉末，說明物質是由分子組成的
【答案】A
【解析】
【詳解】A．長期存放煤的墻角變黑，說明了固體分子在不停地做無規則運動，從而說明了固體之間存在擴散現象，故A正確；
B．碎玻璃不能拼在一起，是由于分子間距離太大，分子間作用力小到忽略不計，故B錯誤；
C．用真空泵收納羽絨服時，其體積變小，是宏觀上的空間變小，不能說明分子間有空隙，故C錯誤；
D．石灰石能被粉碎成粉末，固體大顆粒變成小顆粒，與分子無關，故D錯誤。
故選A。
2. 食物也是一種“燃料”，營養成分在人體細胞里與氧結合，提供細胞組織所需的能量。某種全麥面包的營養成分表如圖所示，圖中標有“每100g能量966kJ”。該標識的含義與下列哪個物理量的含義類似（ ）
A. 熱值B. 熱量C. 內能D. 比熱容
【答案】A
【解析】
【詳解】某種全麥面包的營養成分表上標有“每100g能量966kJ”，是熱量與質量之比。

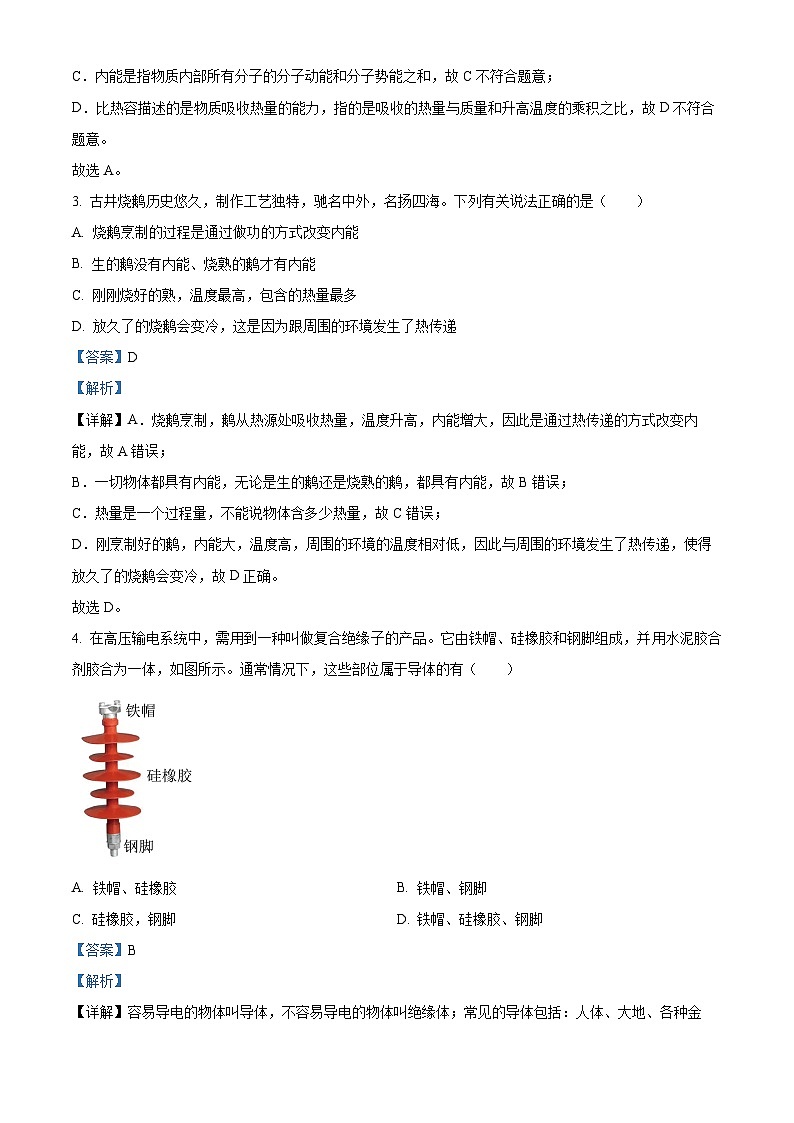

A．熱值是完全燃燒放出的熱量與質量之比，故A符合題意；
B．熱量指的是熱傳遞的過程中，轉移的內能，故B不符合題意；
C．內能是指物質內部所有分子的分子動能和分子勢能之和，故C不符合題意；
D．比熱容描述的是物質吸收熱量的能力，指的是吸收的熱量與質量和升高溫度的乘積之比，故D不符合題意。
故選A。
3. 古井燒鵝歷史悠久，制作工藝獨特，馳名中外，名揚四海。下列有關說法正確的是（ ）
A. 燒鵝烹制的過程是通過做功的方式改變內能
B. 生的鵝沒有內能、燒熟的鵝才有內能
C. 剛剛燒好的熟，溫度最高，包含的熱量最多
D. 放久了的燒鵝會變冷，這是因為跟周圍的環境發生了熱傳遞
【答案】D
【解析】
【詳解】A．燒鵝烹制，鵝從熱源處吸收熱量，溫度升高，內能增大，因此是通過熱傳遞的方式改變內能，故A錯誤；
B．一切物體都具有內能，無論是生的鵝還是燒熟的鵝，都具有內能，故B錯誤；
C．熱量是一個過程量，不能說物體含多少熱量，故C錯誤；
D．剛烹制好的鵝，內能大，溫度高，周圍的環境的溫度相對低，因此與周圍的環境發生了熱傳遞，使得放久了的燒鵝會變冷，故D正確。
故選D。
4. 在高壓輸電系統中，需用到一種叫做復合絕緣子的產品。它由鐵帽、硅橡膠和鋼腳組成，并用水泥膠合劑膠合為一體，如圖所示。通常情況下，這些部位屬于導體的有（ ）
A. 鐵帽、硅橡膠B. 鐵帽、鋼腳
C. 硅橡膠，鋼腳D. 鐵帽、硅橡膠、鋼腳
【答案】B
【解析】

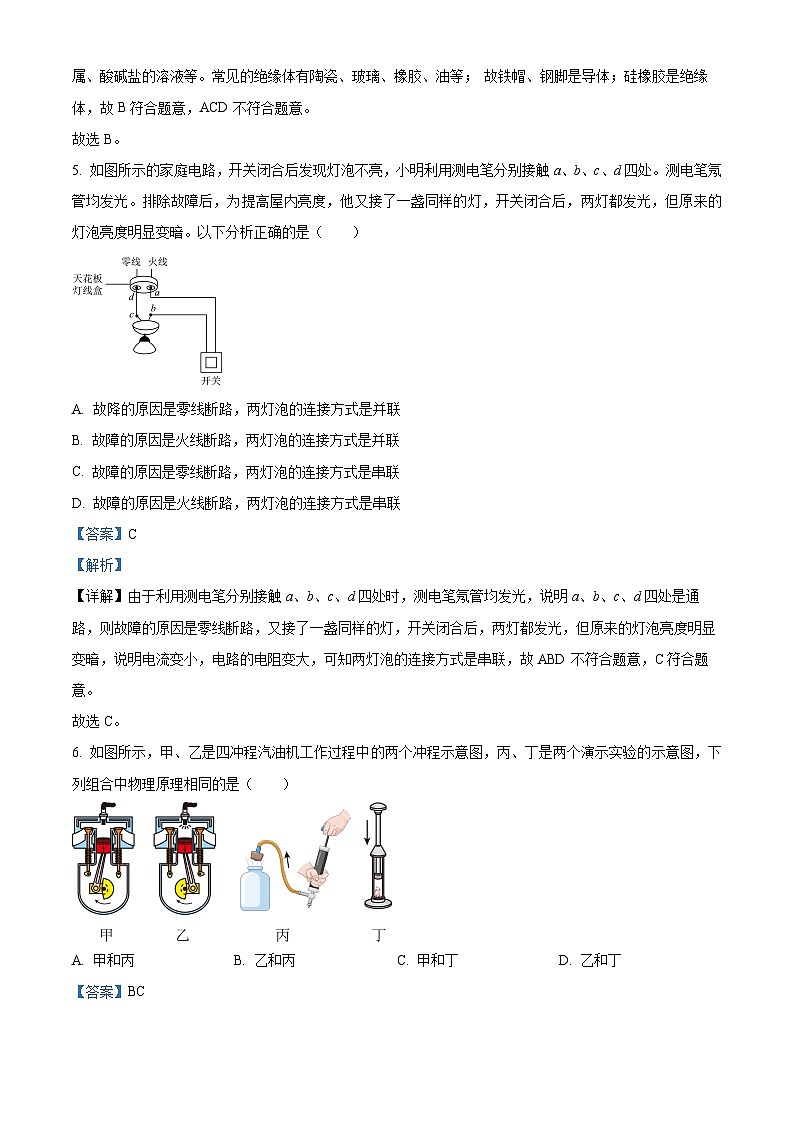

【詳解】容易導電的物體叫導體，不容易導電的物體叫絕緣體；常見的導體包括：人體、大地、各種金屬、酸堿鹽的溶液等。常見的絕緣體有陶瓷、玻璃、橡膠、油等； 故鐵帽、鋼腳是導體；硅橡膠是絕緣體，故B符合題意，ACD不符合題意。
故選B。
5. 如圖所示的家庭電路，開關閉合后發現燈泡不亮，小明利用測電筆分別接觸a、b、c、d四處。測電筆氖管均發光。排除故障后，為提高屋內亮度，他又接了一盞同樣的燈，開關閉合后，兩燈都發光，但原來的燈泡亮度明顯變暗。以下分析正確的是（ ）
A. 故降的原因是零線斷路，兩燈泡的連接方式是并聯
B. 故障的原因是火線斷路，兩燈泡的連接方式是并聯
C. 故障的原因是零線斷路，兩燈泡的連接方式是串聯
D. 故障的原因是火線斷路，兩燈泡的連接方式是串聯
【答案】C
【解析】
【詳解】由于利用測電筆分別接觸a、b、c、d四處時，測電筆氖管均發光，說明a、b、c、d四處是通路，則故障的原因是零線斷路，又接了一盞同樣的燈，開關閉合后，兩燈都發光，但原來的燈泡亮度明顯變暗，說明電流變小，電路的電阻變大，可知兩燈泡的連接方式是串聯，故ABD不符合題意，C符合題意。
故選C。
6. 如圖所示，甲、乙是四沖程汽油機工作過程中的兩個沖程示意圖，丙、丁是兩個演示實驗的示意圖，下列組合中物理原理相同的是（ ）
A. 甲和丙B. 乙和丙C. 甲和丁D. 乙和丁
【答案】BC
【解析】
【詳解】甲圖兩氣門都關閉，活塞上行，氣缸容積變小，是壓縮沖程，壓縮沖程是把機械能轉化為內能；
乙圖兩氣門都關閉，活塞下行，氣缸容積變大，做功沖程，壓縮沖程是把內能轉化為機械能；
丙圖是通過向玻璃瓶內不斷的增大空氣，瓶內的空氣的壓強增大，最后會彈開瓶塞，將空氣的內能轉化為瓶塞的機械能；
丁圖是用力將活塞壓下，活塞對空氣做功，空氣的內能增大，溫度升高，達到了棉花的著火點，棉花就會燃燒，是通過對物體做功來增大物體內能的，即是將機械能轉化為內能的過程。
綜上所述，甲和丁原理相同，乙和丙原理相同，故BC符合題意，AD不符合題意。
故選BC。
7. 小明設計了如圖所示的模擬調光燈電路，使用的電源電壓為9V，燈泡L標有“6V，3W”字樣。開始時，小明將滑動變阻器的滑片P置到最右端，閉合開關。電壓表和電流表示數分別為6V和0.25A，以下說法正確的是（ ）
A. 剛開始團合開關，燈泡馬上正常發光
B. 燈泡正常工作時，電流表讀數為0.5A
C. 燈泡正常工作時，滑動變阻器接入電路電阻為
D. 滑動變阻器的最大阻值為
【答案】B
【解析】
【詳解】由圖得，燈泡與變阻器串聯，電壓表測量變阻器電壓，電流表測量電路電流。
A．閉合開關。電壓表和電流表示數分別為6V和0.25A，此時燈泡電壓為
小于額定電壓，則燈泡不會馬上正常發光，故A錯誤；
B．由得，燈泡正常工作時，電流表讀數為
故B正確；
C．燈泡正常工作時，滑動變阻器的電壓為
由歐姆定律得，滑動變阻器接入電路電阻為
故C錯誤；
D．當滑動變阻器的滑片P置到最右端，變阻器接入電路中電阻最大，由歐姆定律得，滑動變阻器接入電路最大電阻為
故D錯誤。
故選B。
二、填空題：（每小題3分，共21分）
8. 請完成下面單位換算：
（1）人體能夠承受的安全電流約為10mA=________A；
（2）中國的特高壓輸電技術世界領先，最高可達到1100kV=________V；
（3）我國實行階梯電價，新會普通家庭第一檔用電量限額為260kW·h=________J。
【答案】 ①. 0.01 ②. 1.1×106 ③. 9.36×108
【解析】
【詳解】（1）[1]根據電流單位的換算方法可得
（2）[2]根據電壓單位的換算方法可得
（3）[3]根據電能單位的換算方法可得
9. 家庭電路中用電器是采用_______聯方式連接的；天氣炎熱時、小亮同時打開客廳和幾個房間的空調，結果馬上“跳閘”了，這是因為用電器________、導致電路中電流過大，保險絲或者________在起保護作用。
【答案】 ①. 并 ②. 總功率過大 ③. 空氣開關
【解析】
【詳解】[1]家庭電路中用電器互不影響，能夠獨立工作，所以它們之間是并聯。
[2][3]家庭電路的電壓一定，接入幾個房間空調后，電路中的總功率過大，由P=UI知道，導致電路中的電流過大，致使家里的保險絲或者空氣開關自動斷開起到保護作用。
10. 小麗在家中利用鉛筆芯來探究影響電阻大小的因素，她用A、B兩個金屬夾子將一根鉛筆芯接入電路中，當B夾子向左移動時，小燈泡會慢慢變________（選填“亮”或“暗”）。由此她判斷導致鉛筆芯接入電路的電阻發生變化的主要因素是________，并且________電阻越大。
【答案】 ①. 亮 ②. 鉛筆芯接入電路的長度 ③. 長度越長
【解析】
【詳解】[1]當B夾子向左移動時，鉛筆芯接入電路中的長度變短，鉛筆芯接入電路的電阻變小，根據歐姆定律可知，電路電流變大，燈泡會慢慢變亮。
[2][3]由于影響電阻大小的因素有：材料、長度、橫截面積等。在本實驗探究中，控制了材料、橫截面積相同，長度不同，由此她判斷導致鉛筆芯接入電路的電阻發生變化的主要因素是鉛筆芯接入電路的長度（導體的長度），且長度越長電阻越大。
11. 為了減少碳排放，國家大力推行電動汽車。電動汽車的速度由流經電動機的電流大小控制，如圖是該電動汽車的模擬電路。當駕駛員向下踩油門踏板時，接入電路的變阻器阻值________，通過電路的電流________電動機消耗的功率________。（均選填“增大”或“或小”）
【答案】 ①. 變小 ②. 變大 ③. 增大
【解析】
【詳解】[1][2]根據電路圖可知，當駕駛員向下踩油門踏板時，接入電路的變阻器阻值變小，則通過電路的電流變大。
[3]根據可得，電動機消耗的功率增大。
12. 如圖是某汽車汽油機的能量流向及比例，則該汽油機的效率為________，若該汽油箱為50L，則加滿—箱油后，汽抽機可以對外輸出的有用功為___________J。加滿油后汽車可以行駛500km，則汽車行駛過程中的平均阻力大小為________N。（已知汽油的熱值為）
【答案】 ①. 30% ②. ③.
【解析】
【詳解】[1]該汽油機的機械效率
[2]加滿—箱油后，汽油完全燃燒釋放的熱量牽引力做的功為
[3]根據可得，牽引力為
汽車行駛的過程中，汽車的牽引力大小等于阻力大小，則汽車行駛過程中的平均阻力大小為。
13. 圖示電路中，電源電壓5V，開關S閉合后電壓表的示數為3V，則通過L1和L2兩個燈泡的電流之比是________；L1和L2兩個燈泡的功率之比是_________；L1和L2兩個燈泡的電阻之比是________。
【答案】 ①. 1∶1 ②. 2∶3 ③. 2∶3
【解析】
【詳解】[1][2][3]開關S閉合后，兩燈串聯，電壓表測量燈泡L2的兩端電壓，電壓表示數是3V，燈泡L2的兩端電壓是U2=3V；電源電壓是U=5V，根據串聯電路的電壓特點可得，燈泡L1的兩端電壓是
由于兩燈串聯，所以通過的電流相等，所以通過L1和L2兩個燈泡的電流之比是
根據P=UI可得，L1和L2兩個燈泡的功率之比是
根據可得，L1和L2兩個燈泡的電阻之比是
14. 為了解家中的用電情況，明先后拍攝了兩張自家電能表的照片，如圖所示，請判斷：小明家用的是________Hz頻率的交流電，這段時間內小明家共消耗電能________；如果小明下樓后，不知道有沒有關閉空調，于是他用手表邊計時邊觀察電能表，發現下方鋁質圓盤一分鐘之內轉了40轉，于是他判斷，家中的空調________。（選填“關了”或“沒有關”）。
【答案】 ①. 50 ②. 1600 ③. 沒有關
【解析】
【詳解】[1]家庭電路中使用的是50Hz的交流電。
[2]由圖得，這段時間內小明家共消耗電能
[3]一分鐘之內，用電器消耗的電能為
用電器的功率為
空調的功率約為1000W，則說明家中的空調沒有關。
三、作圖題：（共7分）
15. 請對照實物圖，在虛線框內畫出對應的電路圖。
【答案】
【解析】
【詳解】由實物圖得，兩燈并聯，開關S1在干路上，開關S2與L2串聯，根據實物圖連接電路圖，如圖所示：
16. 請你用筆畫線代替導線將帶保險絲三孔插座接入電路中。
【答案】
【解析】
【詳解】三孔插座的三個孔分別接零線、火線和地線。其中上面單獨的孔接地線，這樣把用電器的金屬外殼與大地相連，防止外殼漏電傷人；左右兩孔一般接法是“左零右火”，圖中保險絲接的是火線，如下圖所示：
17. 為了安全，很多車型都配備工未系安全帶提醒功能。以下是一種未系安全帶提醒的模擬電路；當插上車鑰匙時相當于閉合開關S1，汽車電路即可正常工作；當系好安全帶時，相當于閉合開關S2，指示燈不亮；未系好安全帶時，相當于斷開開關S2，指示燈發光。請你用筆畫線，代替導線將方框內的器材連接成符合上述要求的電路圖。
【答案】
【解析】
【詳解】根據題意可知，當插上車鑰匙時相當于閉合開關S1，汽車電路即可正常工作，可知開關S1在干路上；當系好安全帶時，相當于閉合開關S2，指示燈不亮；未系好安全帶時，相當于斷開開關S2，指示燈發光，表明開關與燈泡是并聯的，閉合時燈泡短路所以不亮；且燈泡和電動機如果并聯，閉合開關S2，電源短路，所以燈泡和電動機串聯在電路中，如圖所示：
四、實驗題（共20分）
18. 小林同學在實驗室發現一個未知阻值的電阻，他想利用所學知識來測量這個電阻的限值。他找到了如下的實驗器材，開始準備實驗：
（1）請用筆畫線代替導線，在甲圖中完成電路連接；______
（2）為了更好的記錄數據，他設計了一個表格，如下表，請補充完整。______
（3）小林同學閉合開關，按照正確的方法操作，并在表格中記錄數據，其中某次實驗的電流表、電壓表讀數如圖乙、丙所示，請按照規范在表格中記錄數據______、______，并計算本次電阻阻值______；
（4）為了減小誤差，他進行了多次實驗，并計算出電阻的平均值為________。
【答案】 ①. ②. I/A ③. 0.28A ④. 2.6V ⑤. 9.3Ω ⑥. 9.5Ω
【解析】
【詳解】（1）[1]根據表格中的數據可知，電流表選用小量程0-0.6A，電壓表選用小量程0-3V，則實物圖如下圖所示
（2）[2]根據實驗原理可知，表格第二列的物理量為I/A。
（3）[3]由于電流表接入電路的是小量程，圖乙所示的電流表的示數為0.28A。
[4]由于電壓表接入電路的是小量程，圖丙所示的電壓表的示數為2.6V。
[5]根據可得，本次電阻阻值為
（4）[6]根據表格數據可知，電阻的平均值為
19. 小明和小麗利用如圖甲所示的裝置探究“導體產生的熱量與電阻大小的關系”。
（1）組裝好裝置后，小明往甲乙兩燒瓶裝入初溫、質量都相等的煤油，浸泡著兩個電阻，其中，為了保證通過兩個電阻的電流大小相等，裝置中兩個電阻采用了_______（選填“并聯”或“串聯”）的連接方式，這種研究方法是________。
（2）小明和小麗發現乙燒瓶中溫度計的示數升高較快，由此可以得出實驗結論：________。
（3）小麗覺得這個裝置還可以用來探究比較不同物質吸熱的情況，所以他們把甲乙兩瓶內重新裝上質量________的比熱容不同的兩種液體，并把兩燒瓶中換上阻值________的電阻，通過加熱時間來控制兩瓶中液體吸熱的多少。（均選填“相同”或“不同”）
（4）根據實驗測得的數據，分別描繪出甲乙兩種液體的溫度隨加熱時間變化的圖像，如圖乙所示，分析可知________（選填“甲”或“乙”）的吸熱能力更強，若不考慮加熱過程中熱量損失，則甲乙兩種液體的比熱容之比________。
【答案】 ①. 串聯 ②. 控制變量法 ③. 在電流和通電時間相同的情況下，導體的電阻越大，產生的熱量越多 ④. 相同 ⑤. 相同 ⑥. 甲 ⑦. 2:1
【解析】
【詳解】（1）[1][2]實驗時，為了保證通過兩個電阻的電流大小相等，根據串聯電路的電流特點，裝置中兩個電阻采用了串聯的連接方式；實驗中，只有電阻的大小不同，其它物理量都保持相同，這是運用了控制變量法的研究方法。
（2）[3]由于乙燒瓶中溫度計的示數升高較快，可知乙瓶中的液體吸收的熱量更多，產生的熱量更多，這可以得出實驗結論：在電流和通電時間相同的情況下，導體的電阻越大，產生的熱量越多。
（3）[4][5]由于要探究比較不同物質吸熱的情況，甲乙兩瓶內重新裝上質量相同的比熱容不同的兩種液體，為了保證兩種液體吸收的熱量相同，兩燒瓶中換上阻值相同的電阻。
（4）[6]加熱相同的時間，甲、乙吸收的熱量相同，由圖乙可知，甲的溫度變化更慢，可知甲的吸熱能力更強。
[7]由可得，甲乙兩種液體的比熱容之比為
20. 在“探究電流與電阻的關系”時，選用的實驗器材有：學生電源（電壓為4.5V）、電流表、電壓表、滑動變阻器（標有“ ”字樣）、開關各一個，定值電阻四個（、、、），導線若干。小靜設計了如圖甲所示的電路：
（1）甲圖中，開關閉合前，滑動變阻器的滑片P應移到最_______端（選填“左”或“右”）；
（2）實驗時，小靜發現電流表有示數，電壓表無示數，則故障原因可能是________；
A．電阻斷路 B．滑動變阻器短路 C．電阻短路
（3）排除故降，繼續進行實驗。將電阻由更換為時，其他條件不變時，電壓表指針會向________（選填“左”或“右”）偏轉，此時應適當調節滑動變阻器的滑片，使滑動變阻器接入電路的實際阻值變________（選填“大”或“小”），以保持電壓表示數不變；
（4）小靜將實驗數據記錄到表格中，并畫出圖像，發現是一條曲線，如圖乙所示，不能明顯的看出它們的關系，所以小靜在表格中補充了一行數據，請你將表格中數據補充完整_______；并在丙圖中做出圖像_______。由圖像可知，在電壓一定的情況下，電流和電阻的倒數成________。
【答案】 ①. 右 ②. C ③. 右 ④. 大 ⑤. 0.20 ⑥. ⑦. 正比
【解析】
【詳解】（1）[1] 閉合開關前，應將滑動變阻器的滑片移至阻值最大處，即最右端。
（2）[2] 電流表有示數證明電路故障是短路，電壓表無示數證明與之并聯的定值電阻短路。故選C。
（3）[3] [4]實驗中，當把5Ω的電阻換成10Ω的電阻后，根據分壓原理，電阻兩端的電壓變大，研究電流與電阻關系時要控制電壓不變，根據串聯電路電壓的規律，要增大滑動變阻器兩端的電壓，由分壓原理，要增大滑動變阻器電阻阻值，故應向右適當調節滑動變阻器的滑片P，使滑動變阻器接入電路的實際阻值變大，使電壓表示數保持3V不變。
（4）[5] 電阻的倒數
[6] 丙圖中做出圖像，如圖所示

[7]由圖像可知，在電壓一定的情況下，電流和電阻的倒數的圖像是一條過原點的直線。故在電壓一定的情況下，電流和電阻的倒數成正比。
五、計算題（13分）
21. 作為超大城市的廣州，口均產生生活垃圾約3萬噸。為解決“垃圾圍城”的問題。廣州市李坑垃圾焚燒發電廣自主研發設計的垃圾焚燒處理成套設備，日處理規?？蛇_900噸，日發電量可達3.6×105kW·h，已知一般生活垃圾平均熱值約為3.6×106J/kg，請計算：
（1）發電廠每天焚燒垃圾可釋放的熱量Q；
（2）發電廠垃圾焚燒發電發電效率η。
【答案】（1）3.24×1012J；（2）40%
【解析】
【詳解】解：（1）根據可得，發電廠每天焚燒垃圾可釋放的熱量為
（2）日發電量可達
則發電廠垃圾焚燒發電的發電效率為
答：（1）發電廠每天焚燒垃圾可釋放的熱量為3.24×1012J；
（2）發電廠垃圾焚燒發電的發電效率為40%。
22. 為了提高新會柑的開皮效率，有同學設計了如圖所示的自動開皮裝置，原理如下：傳送帶上的柑經過壓力檢測點時，使壓敏電阻R的阻值發生變化。AB間的電壓也隨之發生改變，當R0兩端電壓大于一定值時，機械裝置啟動，將符合質量標準的柑開皮并推出傳送帶。已知：電源電壓，，壓敏電阻R的阻值隨壓力變化關系如圖乙所示。（g取10N/kg）
（1）當檢測點上沒有柑時，電路的電流I1是多少？
（2）若機械裝置的啟動電壓是4V，質量為多大的柑經過傳送帶會被開皮？
【答案】（1）0.1A；（2）0.15kg
【解析】
【詳解】解：（1）由圖乙可知，當檢測點上沒有柑時（F=0N），壓敏電阻的阻值為R=95Ω，因串聯電路中總電阻等于各分電阻之和，根據歐姆定律可得，此時電路的電流為
（2）若機械裝置的啟動電壓是4V，即AB間的電壓為4V時，根據歐姆定律可得，此時的電路電流為
根據串聯電路的電壓特點可得，壓敏電阻R的兩端電壓為
此時壓敏電阻的阻值為
由圖乙可知，此時的壓力為1.5N，可知經過傳送帶會被開皮的柑的重力等于此時的壓力，即
質量為
答：（1）當檢測點上沒有柑時，電路的電流I1是0.1A；
（2）若機械裝置的啟動電壓是4V，質量為0.15kg的柑經過傳送帶會被開皮。
六、綜合能力題（共18分）
23. 新會古兜溫泉是名聞遐邇的旅游度假區。它同時擁有海洋溫泉（咸溫泉）和氧溫泉（淡溫泉）。是人們養生休閑的好去處。其中咸溫泉出口水溫高達88℃。其主要成份有氯化鈉，并含有30多種礦物質，其中11種事人體不可缺少的微量元素。
（1）據了解，該泉眼日出水量約為5000噸，出水后溫度降為38℃，此過程中水散發的熱量是_________；［］
（2）溫泉池中，水的降溫相對來說比較緩慢，這是因為水的_________較大，人在泡溫泉時感覺溫眼是通過___________的方式改變了人體的內能；
（3）為了營造更好的環境、古兜溫泉還在池邊種植了很多桂花樹，花開時可以間到陣陣花香，這是___________現象。
【答案】 ①. 1.05×109J ②. 比熱容 ③. 熱傳遞 ④. 擴散
【解析】
【詳解】（1）[1]由知道，此過程中溫泉水散發的熱量是
（2）[2]因為水的比熱容較大，相同質量的水和其它物質比較，放出相同的熱量時，水降低的溫度少，所以地表溫泉水降溫較慢。
[3]人在泡溫泉時感覺溫暖是溫泉水的熱量傳遞給人，通過熱傳遞的方式改變了人體的內能。
（3）[4]池邊種植了很多桂花樹，花開時，飄來陣陣花香，是擴散現象，說明分子在做無規則運動。
24. 豆?jié){機是廚房實用小家電，它的機頭主要由一個電熱器（電熱絲）和一個電動機帶動的打漿器構成、如圖所示是某型號豆?jié){機說明書中的結構圖和銘牌。
小吳同學在使用豆?jié){機的過程中，通過閱讀說明書并仔細觀察，發現豆?jié){機工作的工作流程可以簡單的歸納為預熱—打漿—加熱一個過程。
（1）小昊發現豆?jié){機工作時電源線并不怎么發熱，這是因為________；
（2）在加熱過程中是________在工作，將電能轉化為________；
（3）小昊在某次制作豆?jié){的過程中，將水加到上水位線，當時室溫為20℃，他利用手表測量發現，豆?jié){機預熱3min之后開始打漿流程，他推測豆?jié){機中水的溫度升到_______℃，電動機就會開始工作；［估算時取水豆混合物，］。
（4）小吳測量了各階段時間如下表所示，請估算本次制作豆?jié){消耗的電能________J；
（5）打好豆?jié){后，小昊發現機頭下半部粘附豆?jié){導致“焦糊”。他馬上拿出機頭準備去水龍頭處用流水沖洗機頭，請判斷這種做法是否合理？并說明理由。_______
【答案】 ①. 導線的電阻小，根據焦耳定律，導線發熱少 ②. 電熱器 ③. 內能 ④. 50 ⑤. 8.16×105 ⑥. 見解析
【解析】
【詳解】（1）[1]電熱器能加熱豆?jié){，連接豆?jié){機的導線卻不怎么發熱，是因為導線的電阻小，根據焦耳定律，導線發熱少。
（2）[2][3]根據題意知道，在加熱過程中是電熱器在工作，消耗電能，轉化為內能。
（3）[4]豆?jié){機預熱過程，電熱器工作，預熱3min水吸收的熱量
由知道，水的質量
由知道，水升高到的溫度
（4）[5]豆?jié){機加熱消耗的電能為
打漿時電動機工作時消耗的電能為
W2＝P2t2＝200W×8×60s＝9.6×104J
制作一次豆?jié){消耗的電能為
（5）[6]機頭下半部粘附豆?jié){導致“焦糊”，不能將機頭全部浸入水中清洗或用水流沖洗干凈，因為會導致水進入電動機，造成使用時短路。
25 閱讀短文，并回答問題
第四代電光源——LED光源
下圖中，甲圖展示了時下流行的LED手電筒和LED吸項燈，它們的核心部分是高亮度白色發光二極管。這種發光二極管由硅、砷等半導體材料制成，具備光效高、壽命長、易控制、免維護、安全環保等優點。二極管具有單向?qū)щ娦裕褂脮r必須將它的正極與電源正極相連，二極管才能處于導通狀態，否則處于截止狀態。乙圖則展示了LED的元件實物及其符號：
LED燈能夠直接將電能轉換為光能，被認為是繼白熾燈、鹵素燈和節能熒光燈之后的第四代電光源，有著巨大的發展?jié)摿?。相比之下，傳統的白熾燈是一種熱輻射光源，只有2%～4%的電能轉換為眼睛能夠感受到的光，我們稱之為光電轉換率只有2%～4%。
（1）LED燈主要由_______（選填“導體”、“半導體”或“超導體”）材料制成；它的光電轉換率要比白熾燈________（選“高”或“低”），所以我們又稱它為節能燈；
（2）小明同學設計了如圖丙所示電路來研究發光二極管的工作特性，已知發光二極管的額定電壓為3V，電源電壓恒為4.5V；閉合開關S，發現發光二極管________（選填“發光”、“不發光”），并觀察到電壓表示數為________V；這是二極管的________性引起的；
（3）小明改正了錯誤之后，重新進行測量，得出通過發光二極管的電流和兩端電壓的關系如丁圖所示，根據圖像可知該發光二極管的額定功率為_______。
【答案】 ①. 半導體 ②. 高 ③. 不發光 ④. 4.5 ⑤. 單向?qū)щ? ⑥. 0.06W
【解析】
【詳解】（1）[1]根據題意可知，LED的主要核心部分發光二極管由硅、砷等半導體材料制成，則LED燈主要由半導體材料制成的。
[2]根據題意可知，LED燈的光電轉換率要比白熾燈高。
（2）[3][4][5]由二極管的特性可知，圖丙所示的電路圖，閉合開關S，發光二極管不發光，LED燈處于斷路狀態，電壓表的示數為4.5V，這是由于發光二極管的單向?qū)щ娦砸鸬摹?br>（3）[6]根據圖丁可知，當達到發光二極管的額定電壓3V時，流過二極管的電流為20mA，則該發光二極管的額定功率為
實驗次數

1
0.08
0.8
10.0

2
0.16
1.5
9.4
3
0.22
2.1
9.5
4



實驗序號
1
2
3
4
電阻
5
10
15
20
電流
0.6
0.3
0.2
0.15
電阻的倒數
①
0.10
0.067
0.05
額定電壓
220V
額定頻率
50Hz
電動機額定功率
200W
電熱器額定功率
1000W
最大容量
1000mL
電熱器加熱效率
70%
階段
預熱
打漿
加熱
時間
3min
8min
9min
