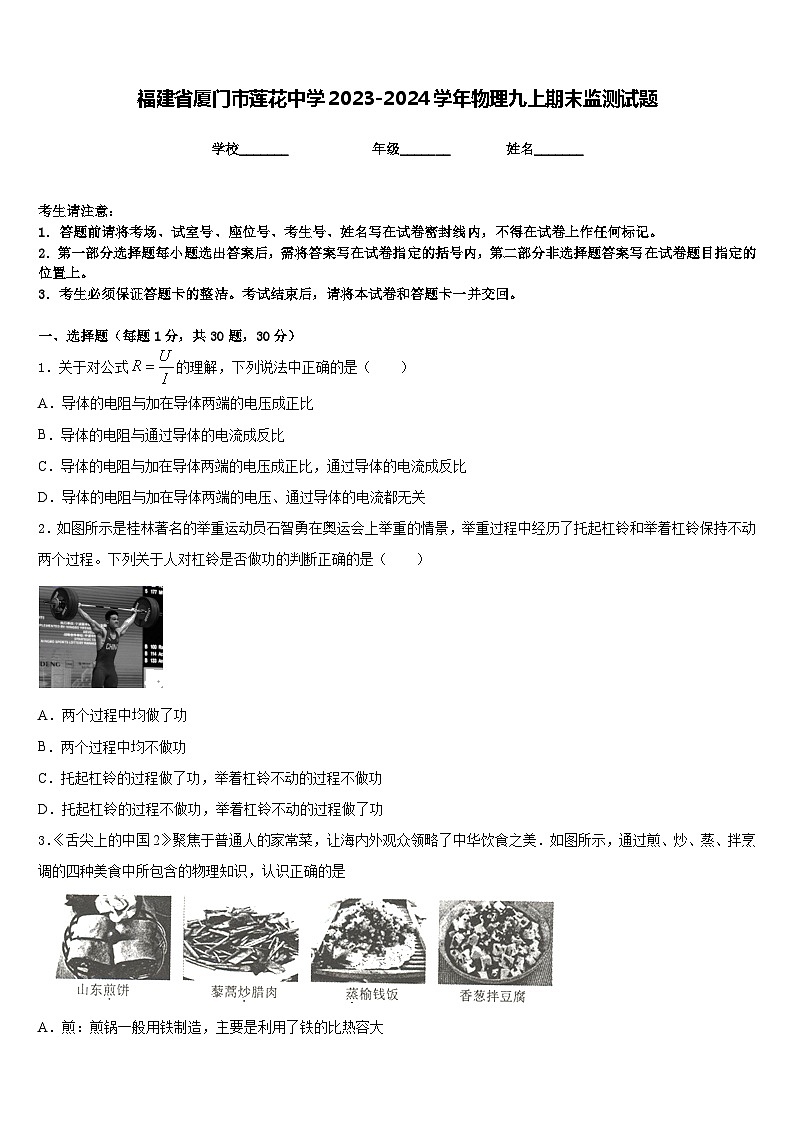

福建省廈門市蓮花中學2023-2024學年物理九上期末監測試題含答案

這是一份福建省廈門市蓮花中學2023-2024學年物理九上期末監測試題含答案，共9頁。試卷主要包含了考生必須保證答題卡的整潔，下列不符合安全用電原則的是等內容，歡迎下載使用。
學校_______ 年級_______ 姓名_______
考生請注意：
1．答題前請將考場、試室號、座位號、考生號、姓名寫在試卷密封線內，不得在試卷上作任何標記。
2．第一部分選擇題每小題選出答案后，需將答案寫在試卷指定的括號內，第二部分非選擇題答案寫在試卷題目指定的位置上。
3．考生必須保證答題卡的整潔?？荚嚱Y(jié)束后，請將本試卷和答題卡一并交回。
一、選擇題（每題1分，共30題，30分）
1．關于對公式的理解，下列說法中正確的是（ ）
A．導體的電阻與加在導體兩端的電壓成正比
B．導體的電阻與通過導體的電流成反比
C．導體的電阻與加在導體兩端的電壓成正比，通過導體的電流成反比
D．導體的電阻與加在導體兩端的電壓、通過導體的電流都無關
2．如圖所示是桂林著名的舉重運動員石智勇在奧運會上舉重的情景，舉重過程中經歷了托起杠鈴和舉著杠鈴保持不動兩個過程。下列關于人對杠鈴是否做功的判斷正確的是（ ）
A．兩個過程中均做了功
B．兩個過程中均不做功
C．托起杠鈴的過程做了功，舉著杠鈴不動的過程不做功
D．托起杠鈴的過程不做功，舉著杠鈴不動的過程做了功
3．《舌尖上的中國2》聚焦于普通人的家常菜，讓海內外觀眾領略了中華飲食之美．如圖所示，通過煎、炒、蒸、拌烹調的四種美食中所包含的物理知識，認識正確的是

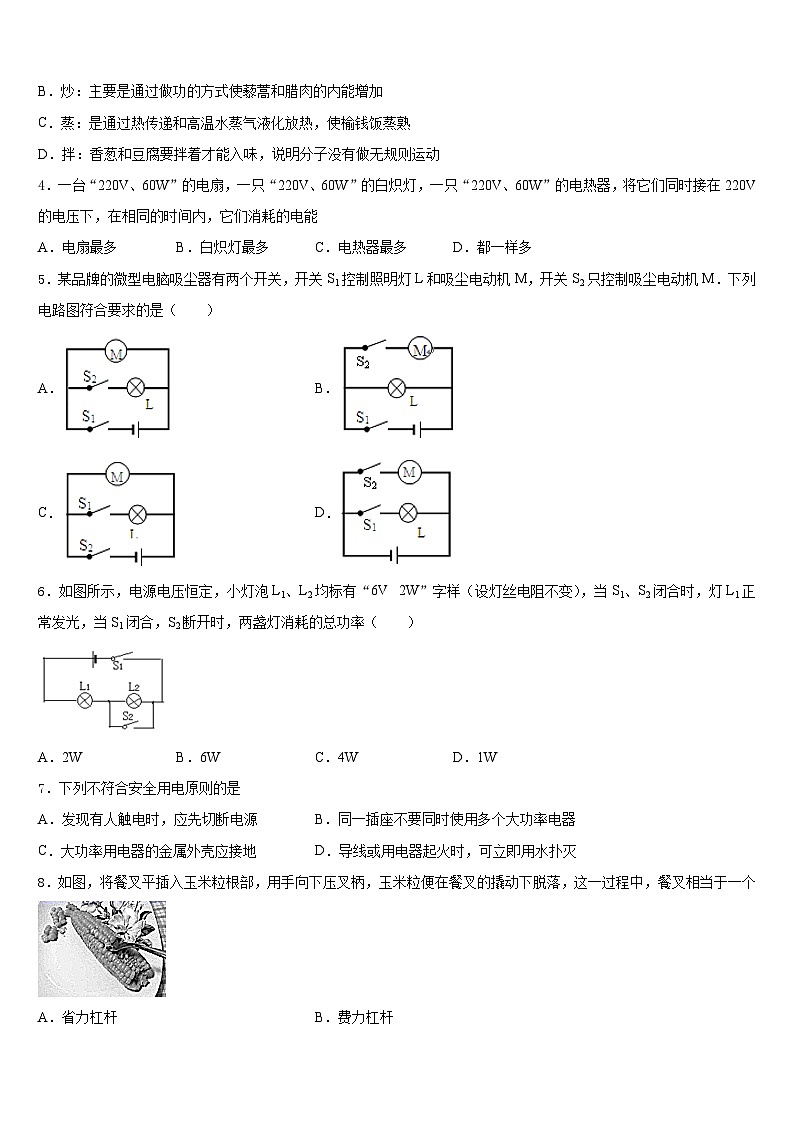

A．煎：煎鍋一般用鐵制造，主要是利用了鐵的比熱容大
B．炒：主要是通過做功的方式使藜蒿和臘肉的內能增加
C．蒸：是通過熱傳遞和高溫水蒸氣液化放熱，使榆錢飯蒸熟
D．拌：香蔥和豆腐要拌著才能入味，說明分子沒有做無規則運動
4．一臺“220V、60W”的電扇，一只“220V、60W”的白熾燈，一只“220V、60W”的電熱器，將它們同時接在220V的電壓下，在相同的時間內，它們消耗的電能
A．電扇最多B．白熾燈最多C．電熱器最多D．都一樣多
5．某品牌的微型電腦吸塵器有兩個開關，開關S1控制照明燈L和吸塵電動機M，開關S2只控制吸塵電動機M．下列電路圖符合要求的是（ ）
A．B．
C．D．
6．如圖所示，電源電壓恒定，小燈泡L1、L2均標有“6V 2W”字樣（設燈絲電阻不變），當S1、S2閉合時，燈L1正常發光，當S1閉合，S2斷開時，兩盞燈消耗的總功率（ ）
A．2WB．6WC．4WD．1W
7．下列不符合安全用電原則的是
A．發現有人觸電時，應先切斷電源B．同一插座不要同時使用多個大功率電器
C．大功率用電器的金屬外殼應接地D．導線或用電器起火時，可立即用水撲滅
8．如圖，將餐叉平插入玉米粒根部，用手向下壓叉柄，玉米粒便在餐叉的撬動下脫落，這一過程中，餐叉相當于一個
A．省力杠桿B．費力杠桿
C．等臂杠桿D．省距離杠桿

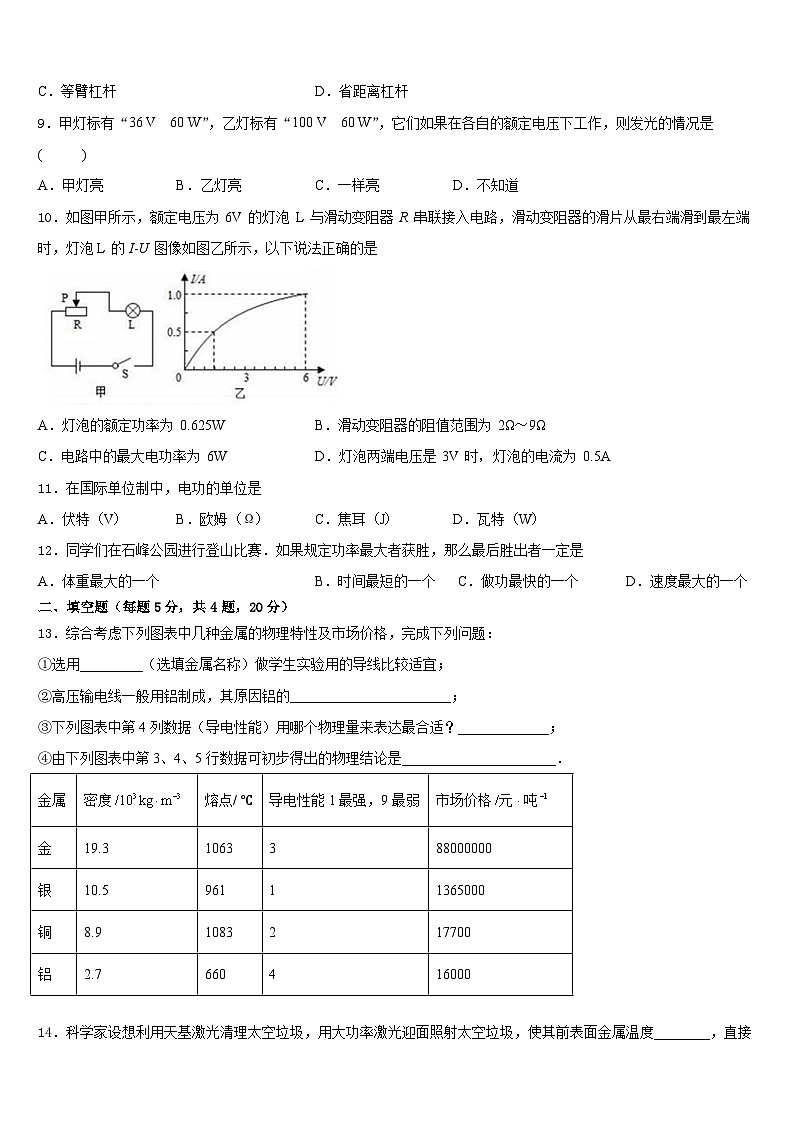

9．甲燈標有“36 V 60 W”，乙燈標有“100 V 60 W”，它們?nèi)绻诟髯缘念~定電壓下工作，則發光的情況是( )
A．甲燈亮B．乙燈亮C．一樣亮D．不知道
10．如圖甲所示，額定電壓為 6V 的燈泡 L 與滑動變阻器 R 串聯接入電路，滑動變阻器的滑片從最右端滑到最左端時，燈泡L 的I-U 圖像如圖乙所示，以下說法正確的是
A．燈泡的額定功率為 0.625WB．滑動變阻器的阻值范圍為 2Ω～9Ω
C．電路中的最大電功率為 6WD．燈泡兩端電壓是 3V 時，燈泡的電流為 0.5A
11．在國際單位制中，電功的單位是
A．伏特（V）B．歐姆（Ω）C．焦耳（J）D．瓦特（W）
12．同學們在石峰公園進行登山比賽．如果規定功率最大者獲勝，那么最后勝出者一定是
A．體重最大的一個 B．時間最短的一個 C．做功最快的一個 D．速度最大的一個
二、填空題（每題5分，共4題，20分）
13．綜合考慮下列圖表中幾種金屬的物理特性及市場價格，完成下列問題：
①選用_________（選填金屬名稱）做學生實驗用的導線比較適宜；
②高壓輸電線一般用鋁制成，其原因鋁的_______________________；
③下列圖表中第4列數據（導電性能）用哪個物理量來表達最合適？_____________；
④由下列圖表中第3、4、5行數據可初步得出的物理結論是______________________．
14．科學家設想利用天基激光清理太空垃圾，用大功率激光迎面照射太空垃圾，使其前表面金屬溫度________，直接________（填物態變化名稱）成氣體向前噴射出，從而減速變軌，墜入大氣層燒毀。
15．汽車GPS導航儀與通信衛星之間通過電磁波來傳遞信息，其在真空中的傳播速度為______m/s；如圖所示是表示音頻、視頻和射頻三種信號的波形示意圖，頻率最高的是_________信號。
16．前段時間達州大部分地方出現較長時間的干旱，氣象部門實施人工降雨，用飛機在高空噴灑干冰，干冰進入云層后迅速______成為氣體，并從周圍吸收大量的熱，空氣溫度急劇下降，使空氣中水蒸氣________成小冰晶，這些冰晶逐漸變大而下降，遇暖氣后吸收熱量而________為雨滴落到地面。（均填物態變化名稱）
三、實驗題（共12分）
17．（4分）如圖甲為探究“電流與電壓和電阻的關系”的實驗電路圖。
(1)小亮同學用完好的器材按圖甲正確連接電路，“試觸”時，發現電流表的指針偏轉很小，移動滑動變阻器的滑片，發現指針偏轉仍然很小，產生該現象的原因可能是_____；
(2)電路調試完成后，某次實驗中電流表示數如圖乙所示，則電路中電流為______A。
(3)某同學探究“電流與電阻的關系”時，先測出了5Ω電阻在2.0V電壓下的電流，然后斷開開關，將5Ω電阻換成10Ω電阻，閉合開關，直接讀出電流值，另一個同學認為他的做 法是錯誤的是，其理由是______________________；
(4)某同學在探究“電流與電阻的關系”時依據實驗數據作出了下列圖象，其中正確的是______________________。
A． B． C． D．
18．（4分）某實驗小組的同學在進行“測量小燈泡的功率”實驗中，小燈泡的額定電壓為2.5V。
（1）如圖甲是小明同學連接的實物電路圖，圖中只有一根導線連接錯誤，請你在圖中用“×”標出這根錯誤的導線，只改接一根導線使電路成為正確的電路（不能與其他導線交叉）
（____________）

（2）小李同學連接好電路，同組的小王檢查后，認為連接無誤，但閉合開關后小燈泡不亮．他接下來合理的操作是先______，再根據現象，______或檢查燈泡和燈座等元件的接觸是否良好 。（選填下列步驟前的字母）
A．?dāng)嚅_開關S
B．調節滑動變阻器，觀察燈泡是否能發光
C．觀察電流表的示數是否為零，判斷電路是否斷路
（3）小明確認電路連接無誤后，按正確的操作閉合開關記錄了第一組數據，然后通過實驗依次填寫了其他實驗數據如表所示，①小明同學設計的實驗記錄表格錯誤的地方是______，②根據表中數據，算出小燈泡的額定功率為______W，③進一步分析實驗數據，可判斷小燈泡接入電路前，燈絲阻值的可能范圍是______，滑動變阻器的最大阻值為______.
（4）小王實驗時發現電壓表損壞了，老師告訴他已經沒有電壓表可換，而給了他一個已知阻值為R0的定值電阻和若干個開關，小王重新設計了如圖乙所示的電路，測量小燈泡的額定功率，請你幫他在圖中AB和CD間選擇填上電流表和開關S2的元件符號，AB間填_____CD間填_______
并補全實驗步驟。
①按照電路圖正確連接電路。
②斷開開關S3，閉合開關S1、S2，調節滑動變阻器，使得電流表讀數為______，即燈泡正常發光。
③保持滑片位置不動，斷開開關S2，閉合開關S1、S3，記下電流表的讀數為I，則測得小燈泡額定功率的表達式為P=______ （用U額、R0和I表達）。
19．（4分）某中學初三年級課外興趣小組的同學，按照圖甲所示的實物連接圖做“測定小燈泡的電阻”實驗（小燈泡標有“2.5伏”字樣），在實驗過程中得到了如表所示的一組U和I數據；
(1)在連接電路時開關應處于___________（選填“閉合”或“斷開”）狀態。
(2)燈泡正常發光時，電流表的示數如圖乙所示，為___________A。
(3)分析比較表格中的數據可以看出，在燈絲中電流逐漸增大的過程中，燈絲的電阻___________（選填“變大”、“變小”或“不變”），進一步分析表明燈絲的電阻與___________有關。
四、作圖題（共16分）
20．（8分）圖中的開關叫單刀雙擲開關，當把閘刀向左邊按下時，a、b兩個接線柱是接通的，b、c是斷開的；當把閘刀向右邊按下時，b、c兩個接線柱是接通的，a、b是斷開的．現在請你用這個閘刀來控制紅燈和綠燈，使閘刀向左邊按下時，紅燈亮、綠燈熄；使閘刀向右邊按下時，綠燈亮、紅燈熄，畫出連接圖．
21．（8分）按照要求完成作圖。
（1）請在圖中完成三孔插座接入電路的連線。
（___________）
（2）如圖，閉合開關后，標出螺線管的N極和S極。
（________）
五、計算題（共22分）
22．（10分）如圖所示，是某家用電熱水壺內部的電路簡化結構圖，其中R1、R2為阻值相同的電熱絲，有甲、乙、丙、丁四種不同的連接方式．該電熱水壺有高溫、中溫、低溫三檔，中溫檔的額定功率為500W．求：
（1）電熱水壺調至中溫檔正常加熱，將2kg溫度為30℃的水燒開（標準大氣壓下）需要20min,水所吸收的熱量及電熱水壺的效率；
（2）電熱水壺高溫檔的額定功率；
（3）若某次電熱水壺用高溫檔加熱0.1h，耗電0.09KW·h,通過計算判斷此時電熱水壺是否正常工作？
23．（12分）小明用如圖（甲）所示的電路測額定電壓為6V的燈泡的功率，電源電壓不變，保護電阻R0=2Ω。閉合開關S，滑動變阻器的滑動觸片從最右端向最左端移動過程中，通過燈泡的電流I與其兩端電壓U的關系如圖（乙）所示。求：
（1）燈泡的額定功率為多少瓦？電源的電壓為多少？
（2）滑動變阻器的最大電阻值為多少？
（3）電路消耗的最小功率是多少？
參考答案
一、選擇題（每題1分，共30題，30分）
1、D
2、C
3、C
4、D
5、B
6、D
7、D
8、A
9、C
10、C
11、C
12、C
二、填空題（每題5分，共4題，20分）
13、銅 密度小 電阻的倒數（或電阻） 金屬密度越小，其導電性能越弱
14、升高（增大） 升華
15、3.0×108 射頻
16、升華 凝華 熔化
三、實驗題（共12分）
17、電流表量程過大 0.4A 沒有控制電阻兩端的電壓不變 AB
18、 C B 平均功率 0.625 0﹤R﹤5Ω（或小于5Ω） 25Ω 開關S2 電流表 U額（I-）
19、斷開 0.32 變大 溫度
四、作圖題（共16分）
20、
21、
五、計算題（共22分）
22、（1）5.88×105J，98%；（2）1000W；（3）電熱水壺非正常工作．
23、（1）6W； 8V；（2）12；（3）4
金屬
密度
熔點/ ℃
導電性能1最強，9最弱
市場價格
金
19.3
1063
3
88000000
銀
10.5
961
1
1365000
銅
8.9
1083
2
17700
鋁
2.7
660
4
16000
序號
1
2
3
4
5
電壓表示數/V
1.0
2.0
2.5
3.0
6.0
電流表示數/A
0.2
0.22
0.25
0.26
0
燈泡的亮度
不亮
微亮
亮
很亮
突然熄滅
燈泡功率/W
平均功率/W
實驗次序
1
2
3
4
5
6
燈泡兩端的電壓U（伏）
0.5
1.0
1.5
2.0
2.5
3.0
通過燈泡的電流I（安）
0.18
0.22
0.26
0.30
0.34
燈泡的電阻R（歐姆）
2.78
4.55
5.76
6.67
8.82
燈泡發光情況微亮→逐漸變亮
