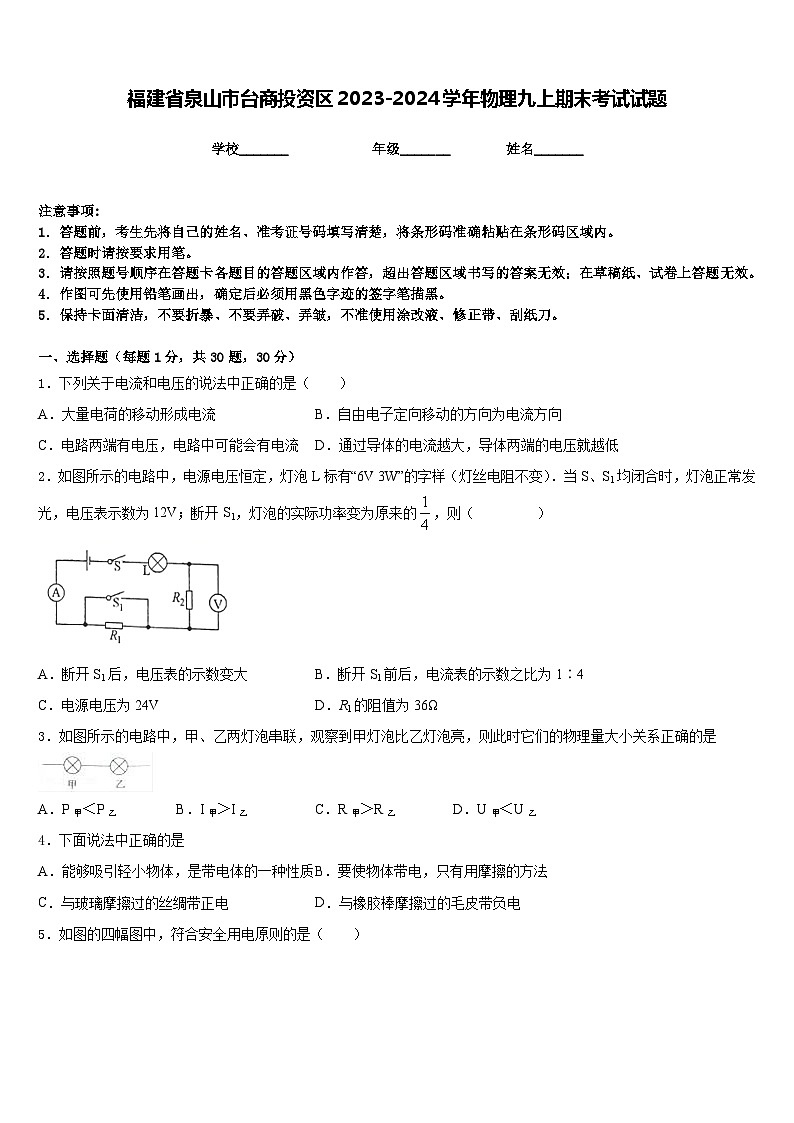

福建省泉山市臺商投資區2023-2024學年物理九上期末考試試題含答案

這是一份福建省泉山市臺商投資區2023-2024學年物理九上期末考試試題含答案，共8頁。試卷主要包含了答題時請按要求用筆等內容，歡迎下載使用。
學校_______ 年級_______ 姓名_______
注意事項:
1．答題前，考生先將自己的姓名、準考證號碼填寫清楚，將條形碼準確粘貼在條形碼區域內。
2．答題時請按要求用筆。
3．請按照題號順序在答題卡各題目的答題區域內作答，超出答題區域書寫的答案無效；在草稿紙、試卷上答題無效。
4．作圖可先使用鉛筆畫出，確定后必須用黑色字跡的簽字筆描黑。
5．保持卡面清潔，不要折暴、不要弄破、弄皺，不準使用涂改液、修正帶、刮紙刀。
一、選擇題（每題1分，共30題，30分）
1．下列關于電流和電壓的說法中正確的是（ ）
A．大量電荷的移動形成電流B．自由電子定向移動的方向為電流方向
C．電路兩端有電壓，電路中可能會有電流D．通過導體的電流越大，導體兩端的電壓就越低
2．如圖所示的電路中，電源電壓恒定，燈泡L標有“6V 3W”的字樣（燈絲電阻不變）．當S、S1均閉合時，燈泡正常發光，電壓表示數為12V；斷開S1，燈泡的實際功率變?yōu)樵瓉淼?，則（ ）
A．?dāng)嚅_S1后，電壓表的示數變大B．?dāng)嚅_S1前后，電流表的示數之比為1∶4
C．電源電壓為24VD．R1的阻值為36Ω
3．如圖所示的電路中，甲、乙兩燈泡串聯，觀察到甲燈泡比乙燈泡亮，則此時它們的物理量大小關系正確的是
A．P甲＜P乙B．I甲＞I乙C．R甲＞R乙D．U甲＜U乙
4．下面說法中正確的是
A．能夠吸引輕小物體，是帶電體的一種性質B．要使物體帶電，只有用摩擦的方法
C．與玻璃摩擦過的絲綢帶正電D．與橡膠棒摩擦過的毛皮帶負電

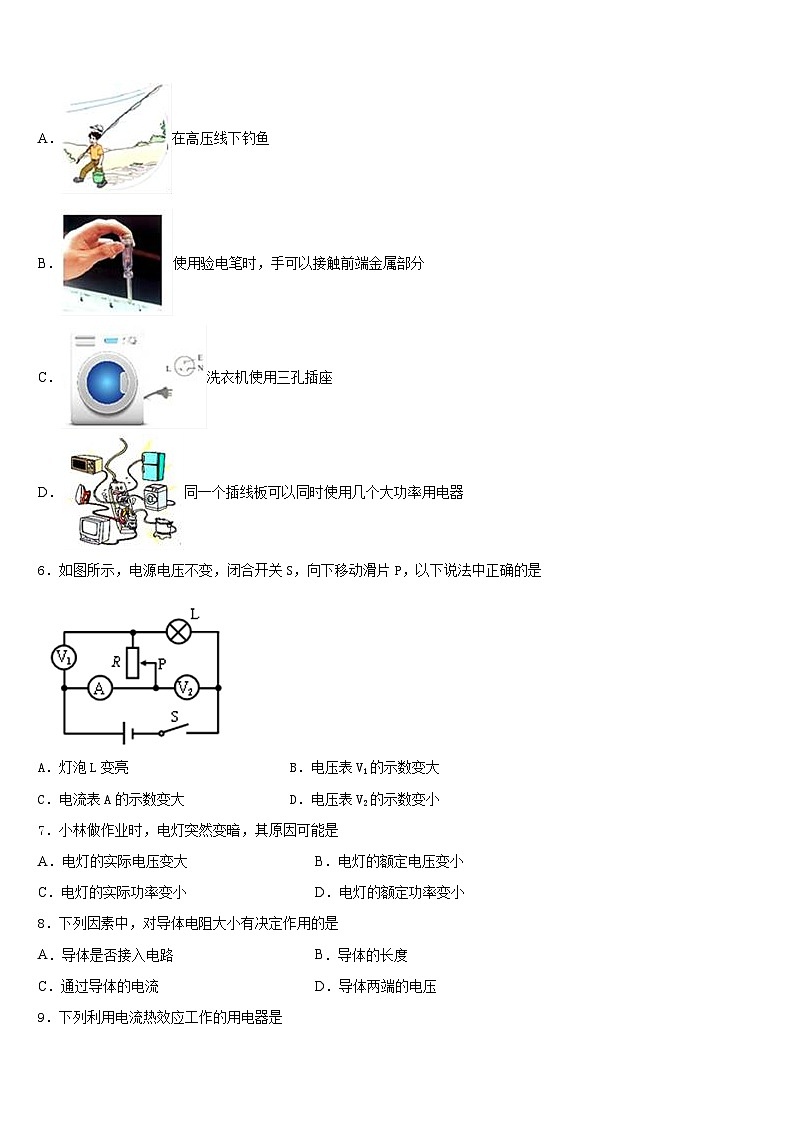

5．如圖的四幅圖中，符合安全用電原則的是（ ）
A．在高壓線下釣魚
B．使用驗電筆時，手可以接觸前端金屬部分
C．洗衣機使用三孔插座
D．同一個插線板可以同時使用幾個大功率用電器
6．如圖所示，電源電壓不變，閉合開關S，向下移動滑片P，以下說法中正確的是
A．燈泡L變亮 B．電壓表V1的示數變大
C．電流表A的示數變大 D．電壓表V2的示數變小
7．小林做作業時，電燈突然變暗，其原因可能是
A．電燈的實際電壓變大B．電燈的額定電壓變小
C．電燈的實際功率變小D．電燈的額定功率變小
8．下列因素中，對導體電阻大小有決定作用的是
A．導體是否接入電路B．導體的長度
C．通過導體的電流D．導體兩端的電壓

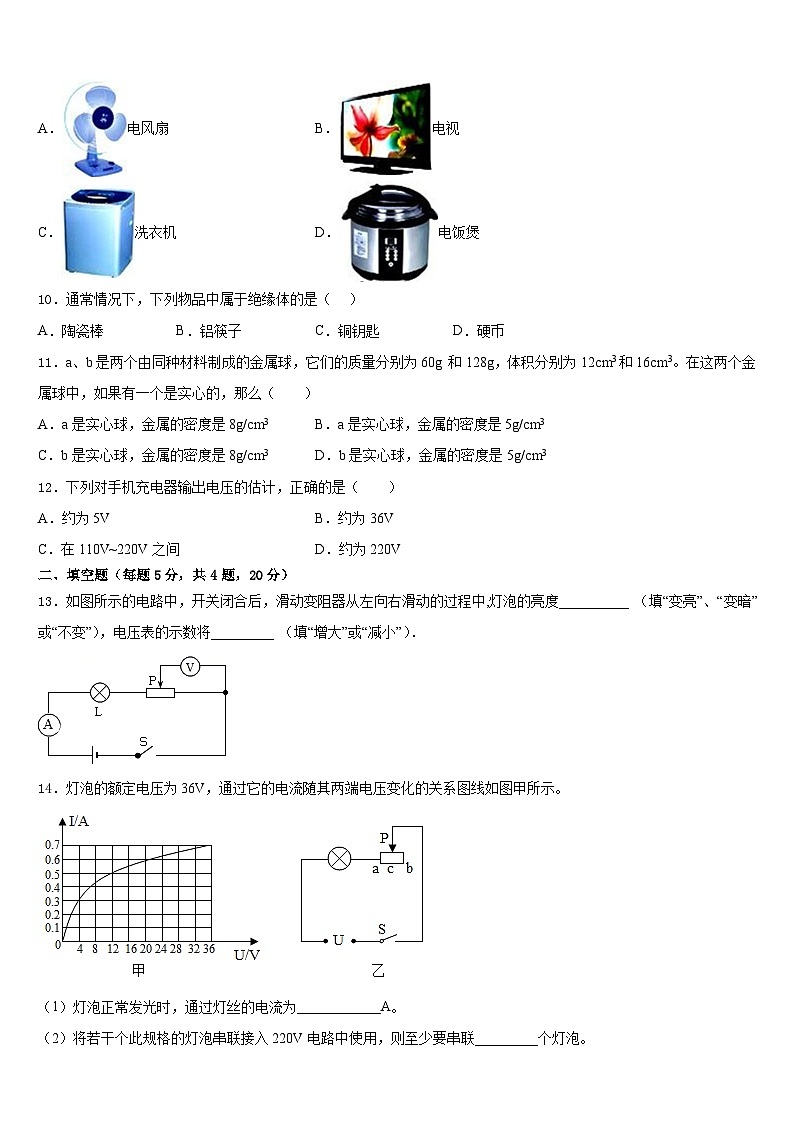

9．下列利用電流熱效應工作的用電器是
A．電風扇B．電視
C．洗衣機D．電飯煲
10．通常情況下，下列物品中屬于絕緣體的是（ ）
A．陶瓷棒B．鋁筷子C．銅鑰匙D．硬幣
11．a(chǎn)、b是兩個由同種材料制成的金屬球，它們的質量分別為60g 和128g，體積分別為12cm3和16cm3。在這兩個金屬球中，如果有一個是實心的，那么（ ）
A．a(chǎn)是實心球，金屬的密度是8g/cm3B．a(chǎn)是實心球，金屬的密度是5g/cm3
C．b是實心球，金屬的密度是8g/cm3D．b是實心球，金屬的密度是5g/cm3
12．下列對手機充電器輸出電壓的估計，正確的是（ ）
A．約為5VB．約為36V
C．在110V~220V之間D．約為220V
二、填空題（每題5分，共4題，20分）
13．如圖所示的電路中，開關閉合后，滑動變阻器從左向右滑動的過程中,燈泡的亮度__________ （填“變亮”、“變暗”或“不變”），電壓表的示數將_________ （填“增大”或“減小”）．
14．燈泡的額定電壓為36V，通過它的電流隨其兩端電壓變化的關系圖線如圖甲所示。
（1）燈泡正常發光時，通過燈絲的電流為____________A。
（2）將若干個此規格的燈泡串聯接入220V電路中使用，則至少要串聯_________個燈泡。
（3）將燈泡接入電路中，如圖乙所示。滑動變阻器標有“80Ω 1A”字樣，當閉合開關S，滑片P位于中點c時，燈泡消耗的電功率為12W，則電源電壓為__________V。
15．如圖所示，電源電壓為6V，電壓表的示數為2V，則燈泡L1兩端的電壓為______V，則燈泡L2兩端的電壓是________V。
16．英國物理學_____發現了電流熱效應的定律，生產生活中的_____（選填“電磁起重機”“節能臺燈”或“電熱毯”）主要是利用電流熱效應工作的．
三、實驗題（共12分）
17．（4分）某小組同學用如下圖甲所示的裝置來探究水的沸騰。從點燃酒精燈加熱開始計時，當液體中有氣泡上升時，每隔 1min 記錄水的溫度如下表所示。
（1）圖甲實驗裝置的組裝順序應為________（選填“自上而下”或“自下而上”）。
（2）某小組觀察到沸騰前和沸騰時水中氣泡上升過程中的兩種情況，如上圖乙中C、D所示，則圖中_____是水沸騰時的情況。
（3）在圖丙中以時間為橫軸、溫度為縱軸，根據表中數據作出水的沸騰圖象。
（____）
（4）從記錄數據和圖象可知，水的沸點為___℃，水在沸騰過程中溫度_________(選填“升高” “不變”或“降低”)，實驗時的氣壓___（選填“大于”“等于”或“小于”） 1 標準大氣壓。
（5）撒去酒精燈后，水仍能繼續沸騰一小段時間，其原因是_______________。
18．（4分）如圖所示，是某實驗小組設計的探究“影響電磁鐵磁性強弱的因素”實驗電路圖。在實驗時，通過_______________反映電磁鐵磁性強弱，此實驗電路探究的是“電磁鐵磁性強弱與_______關系”。
19．（4分）如圖所示是探究小燈泡電阻時連接的實驗電路圖，選用的小燈泡的正常發光時的電壓為2.5V．
（1）某同學連接的電路如圖所示，請指出其中的兩處錯誤或不妥：
①_____________________________ ；
②__________________________________ ．
（2）將上述錯誤或不妥改正后，閉合開關，如果發現燈泡發出特別耀眼的光，且此時電流表、電壓表都有示數，則出現該現象的原因可能是_______________________________________ ．
（3）某同學在實驗過程中，在電流表、電壓表均有示數的情況下，將小燈泡從燈座中取走，則此時電壓表____________ 示數（選填“有”或“沒有”）．
（4）該同學將測得的數據及計算結果填在下面的表格中：
小燈泡正常發光時的電阻為_______________ Ω（保留一位小數）．
（5）分析表中的數據發現燈絲的電阻是變化的，這說明_______________ ．這種現象在生活中也有體現，例如家里的白熾燈在剛開燈的瞬間，燈絲__________ 燒斷（選填“容易”或“不容易”）．
四、作圖題（共16分）
20．（8分）學校有前、后兩個門，在前、后門各裝一個按鈕開關，學校傳達室有紅、綠兩盞燈和電池組。要求：前門來人按下開關時紅燈亮，后門來人按下開關時綠燈亮。請在方框內畫出符合上述要求的電路圖。
21．（8分）請根據圖甲電路圖，連接好圖乙實物電路．
（_______）
五、計算題（共22分）
22．（10分）在深圳某科技節上，某同學自己動手制作了一個牛奶加熱器，設計電路簡圖如圖所示，已知滑動變阻器R０的電大阻值為100Ω，用于加熱的電阻絲R1的阻值為55Ω．求閉合開關S后：
（1）電路中的最小電流（結果保留1位小數）；
（2）電熱絲的最大加熱功率；
（3）在最大加熱功率下，用時100s可以將1kg常溫牛奶溫度升高多少？[不考慮熱量損失，牛奶的比熱容為c＝2.5×10３J/（kg·℃）]
23．（12分）為培養同學們的探究能力，某校組織科技社團的同學們對小燈泡的亮暗進行研究．現取“6V 6W”和“6V3W”的小燈泡L1和L2各一個，標有“50Ω 1A”字樣的滑動變阻器一個，量程為0～0.6A的電流表和量程為0～3V的電壓表各一個，根據測得的數據繪制出了兩燈中電流與其兩端電壓變化關系的圖象，如圖甲所示．求：
(1)小燈泡L2的額定電流．
(2)將兩燈并聯接在電壓為6V的電源兩端，10min內電路消耗的電能．
(3)將小燈泡L2與滑動變阻器R串聯接在電壓為12V的電源兩端，如圖乙所示．閉合開關S，調節滑動變阻器，為了保證電路元件安全，求滑動變阻器允許接入電路的最小阻值．
參考答案
一、選擇題（每題1分，共30題，30分）
1、C
2、D
3、C
4、A
5、C
6、B
7、C
8、B
9、D
10、A
11、C
12、A
二、填空題（每題5分，共4題，20分）
13、不變 減小
14、0.7 7 44
15、4 2
16、焦耳 電熱毯
三、實驗題（共12分）
17、自下而上 C 98 不變 小于 石棉網的溫度較高，高于水的溫度，水能繼續吸熱
18、吸引大頭釘?shù)亩嗌伲? 電流大?。?
19、變阻器同時接了下面兩個接線 電流表的正負接線柱接反了 滑動變阻器的滑片沒有位于最大阻值處 有 8.3 燈絲電阻隨溫度的升高而增大 容易
四、作圖題（共16分）
20、
21、
五、計算題（共22分）
22、（1）1.4A．（2）880W．（3）35.2℃
23、（1）0.5A（2）5400J（3）12Ω
