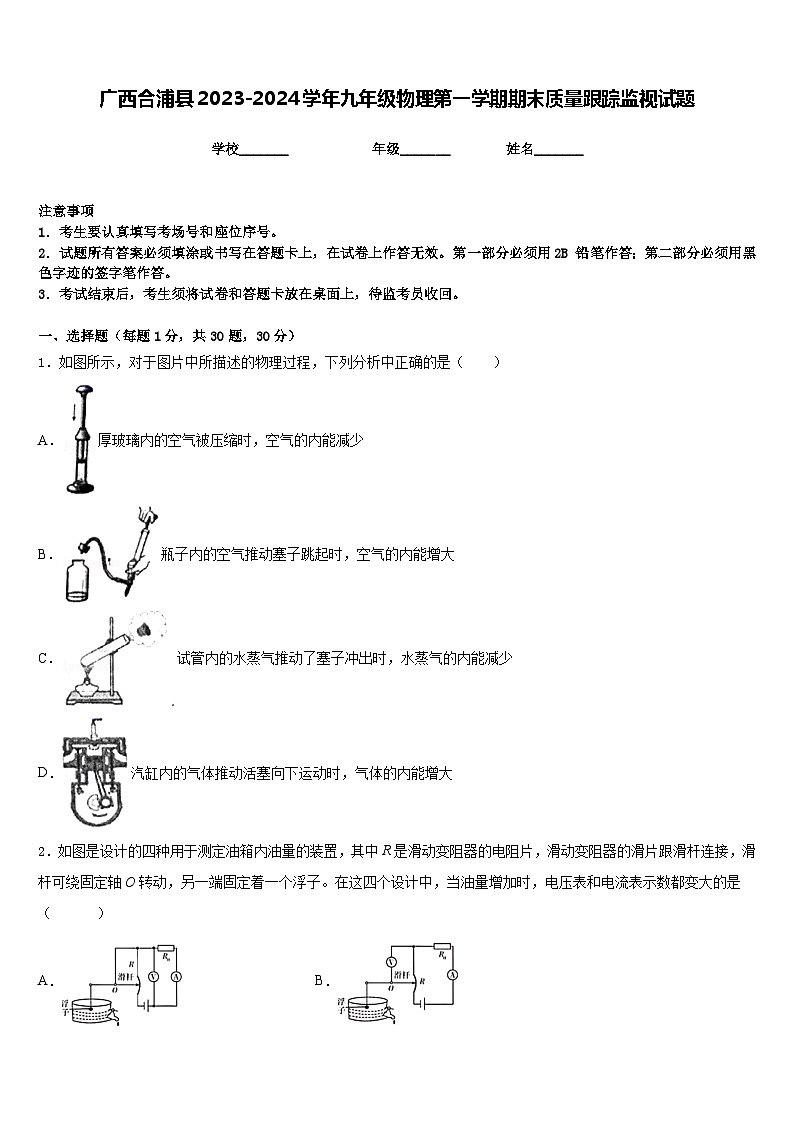

廣西合浦縣2023-2024學年九年級物理第一學期期末質量跟蹤監視試題含答案

這是一份廣西合浦縣2023-2024學年九年級物理第一學期期末質量跟蹤監視試題含答案，共9頁。試卷主要包含了考生要認真填寫考場號和座位序號，兩盞電燈并聯接在同一電源上等內容，歡迎下載使用。
學校_______ 年級_______ 姓名_______
注意事項
1．考生要認真填寫考場號和座位序號。
2．試題所有答案必須填涂或書寫在答題卡上，在試卷上作答無效。第一部分必須用2B 鉛筆作答；第二部分必須用黑色字跡的簽字筆作答。
3．考試結束后，考生須將試卷和答題卡放在桌面上，待監考員收回。
一、選擇題（每題1分，共30題，30分）
1．如圖所示，對于圖片中所描述的物理過程，下列分析中正確的是（ ）
A．厚玻璃內的空氣被壓縮時，空氣的內能減少
B．瓶子內的空氣推動塞子跳起時，空氣的內能增大
C．試管內的水蒸氣推動了塞子沖出時，水蒸氣的內能減少
D．汽缸內的氣體推動活塞向下運動時，氣體的內能增大
2．如圖是設計的四種用于測定油箱內油量的裝置，其中R是滑動變阻器的電阻片，滑動變阻器的滑片跟滑桿連接，滑桿可繞固定軸O轉動，另一端固定著一個浮子。在這四個設計中，當油量增加時，電壓表和電流表示數都變大的是（ ）
A．B．
C．D．

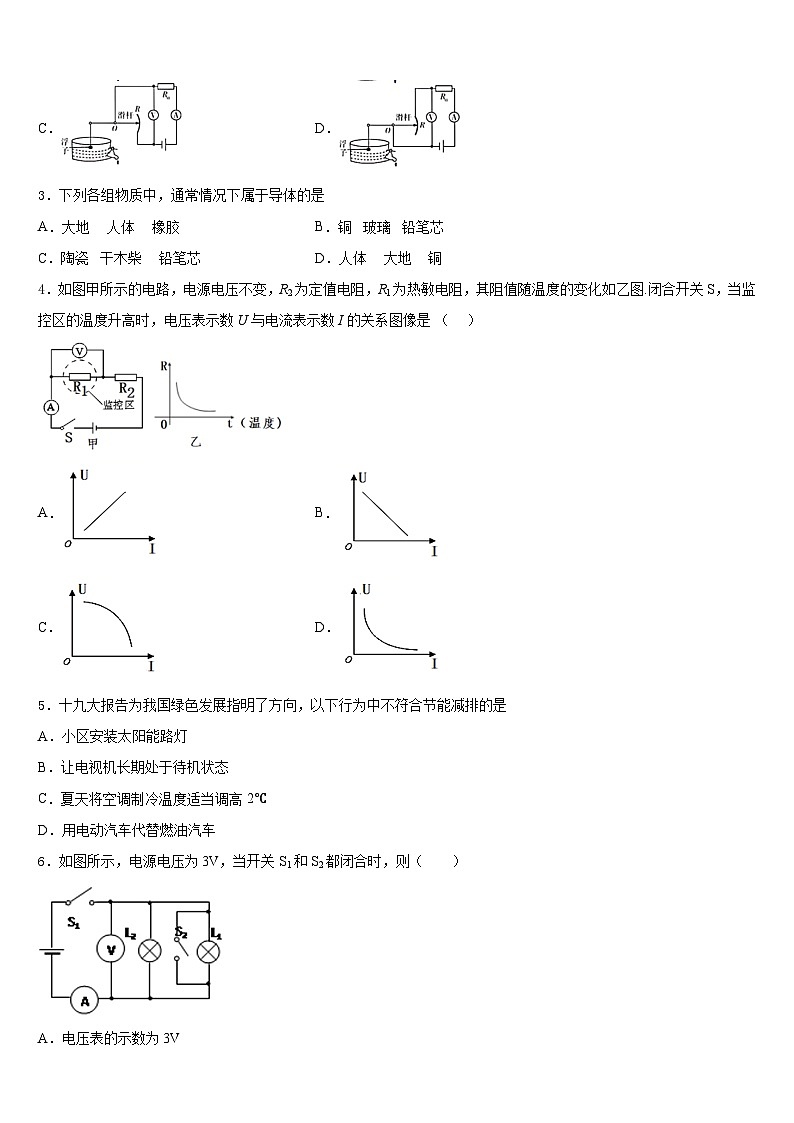

3．下列各組物質中，通常情況下屬于導體的是
A．大地 人體 橡膠B．銅 玻璃 鉛筆芯
C．陶瓷 干木柴 鉛筆芯D．人體 大地 銅
4．如圖甲所示的電路，電源電壓不變，R2為定值電阻，R1為熱敏電阻，其阻值隨溫度的變化如乙圖.閉合開關S，當監控區的溫度升高時，電壓表示數U與電流表示數I的關系圖像是 （ ）
A．B．
C．D．
5．十九大報告為我國綠色發展指明了方向，以下行為中不符合節能減排的是
A．小區安裝太陽能路燈
B．讓電視機長期處于待機狀態
C．夏天將空調制冷溫度適當調高2℃
D．用電動汽車代替燃油汽車
6．如圖所示，電源電壓為3V，當開關S1和S2都閉合時，則（ ）
A．電壓表的示數為3V
B．燈L1不亮，燈L2亮
C．兩只燈泡都將被燒壞
D．電流表將被燒壞

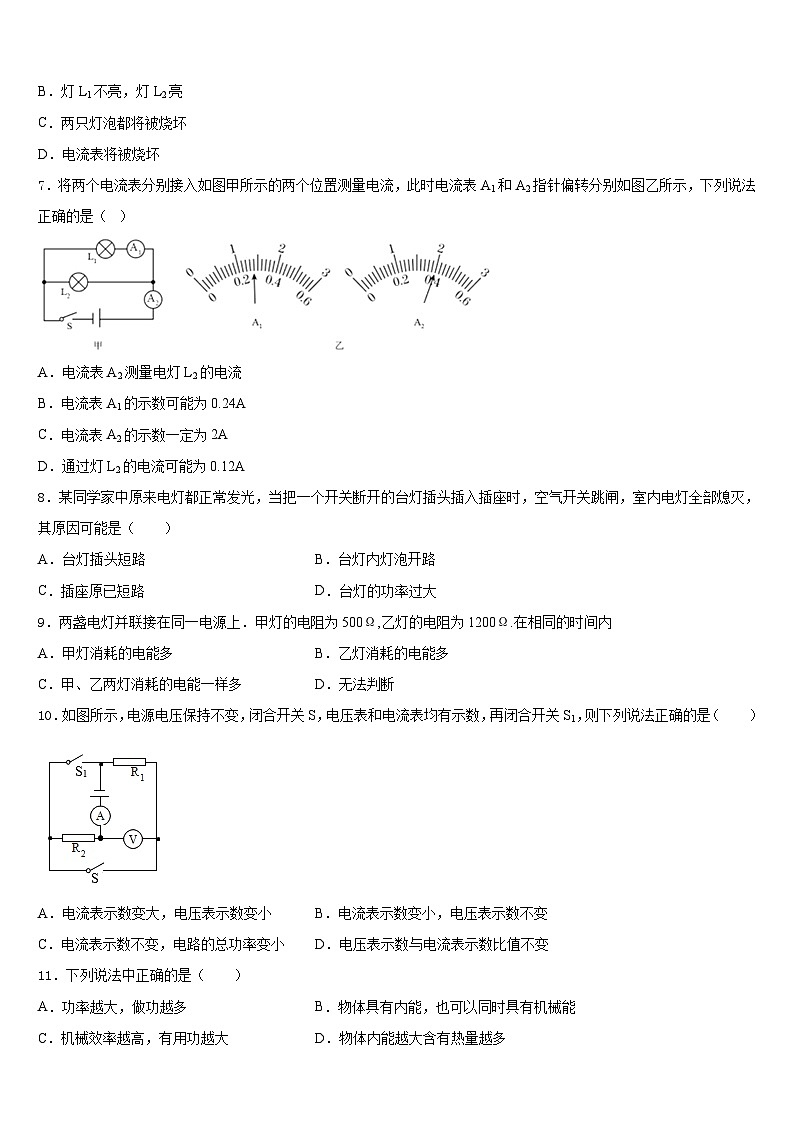

7．將兩個電流表分別接入如圖甲所示的兩個位置測量電流，此時電流表A1和A2指針偏轉分別如圖乙所示，下列說法正確的是（ ）
A．電流表A2測量電燈L2的電流
B．電流表A1的示數可能為0.24A
C．電流表A2的示數一定為2A
D．通過燈L2的電流可能為0.12A
8．某同學家中原來電燈都正常發光，當把一個開關斷開的臺燈插頭插入插座時，空氣開關跳閘，室內電燈全部熄滅，其原因可能是（ ）
A．臺燈插頭短路B．臺燈內燈泡開路
C．插座原已短路D．臺燈的功率過大
9．兩盞電燈并聯接在同一電源上．甲燈的電阻為500Ω,乙燈的電阻為1200Ω.在相同的時間內
A．甲燈消耗的電能多B．乙燈消耗的電能多
C．甲、乙兩燈消耗的電能一樣多D．無法判斷
10．如圖所示，電源電壓保持不變，閉合開關S，電壓表和電流表均有示數，再閉合開關S1，則下列說法正確的是（ ）
A．電流表示數變大，電壓表示數變小B．電流表示數變小，電壓表示數不變
C．電流表示數不變，電路的總功率變小D．電壓表示數與電流表示數比值不變
11．下列說法中正確的是（ ）
A．功率越大，做功越多B．物體具有內能，也可以同時具有機械能
C．機械效率越高，有用功越大D．物體內能越大含有熱量越多
12．如圖所示，電源電壓不變，閉合開關S，電路各元件工作正常．一段時間后，若其中一只電壓表示數變大，則
A．另一個電壓表示數變小B．其中有一盞燈亮度不變
C．燈L2可能斷路D．燈L2可能短路
二、填空題（每題5分，共4題，20分）
13．當水燒開時，我們會看到水蒸氣將壺蓋項起，從能量轉化的角度看，這與四沖程汽油機的_________沖程的能量轉化相同，若某單缸四沖程汽油機飛輪的轉速為，則此汽油機每秒鐘對外做功____________次。
14．某同學用絲綢摩擦過的玻璃棒靠近懸掛著的泡沬小球，發現泡沬小球被排斥．泡沬小球被排斥的原因是_____種電荷相互排斥，由此可知泡沬小球一定帶_____電．
15．有甲、乙、丙三個帶電體，甲排斥乙，乙吸引丙。如果丙帶正電，則甲帶_____電；在金屬、石墨、玻璃三種物體中，_____屬于絕緣體。
16．如圖所示，在電磁鐵的正上方用彈簧掛一條形磁鐵．當開關閉合后，條形磁鐵與電磁鐵的相互作用為___（ 填“吸引”或“排斥”）．當滑片P從b端到a端的滑動過程中，彈簧的長度會變___（ 填“長”或“短”）
三、實驗題（共12分）
17．（4分）小明在探究電路電流規律的實驗中，如圖甲是連接的電路圖，請你幫他解決實驗中遇到的問題：
(1)在連接電路時，開關應_____，在連接電路時，發現電流表如圖乙所示，則他應該將電流表_________；
(2)他在測量B處的電流時，發現電流表的指針偏轉又如圖乙所示，原因是__________；在排除故障后，電流表的示數如圖丙所示，則電流表的示數為__________A；
(3)排除故障后，實驗時他應該______________，多次測量A、B、C三處的電流，這樣可以保證得出的結論具有普遍性；而另一組的同學同時把兩個電流表接到A點和C點，兩燈都發光，且兩個電流表指針都指到刻度盤的正中間，他們便推導出B點電流為________A。
18．（4分）小強同學用如圖甲所示的實驗電路探究“電流與電阻的關系"．電源電壓3V保持不變，滑動變阻器標有“ 20Ω 1A "字樣，5Ω、10Ω、15Ω、20Ω、30Ω定值電阻各一個，電流表0~0.6A，電壓表0~3V量程．
（1）連接電路時，應該_________開關（選填“斷開”、“閉合”）；圖甲中導線E端應與滑動變阻器的_________（選填“A”、“B "、"C"或"D"）接線柱相連，使閉合開關前滑動變阻器的滑片P應置于A端．
（2）閉合開關，移動滑動變阻器的滑片P發現， 電壓表始終無示數，電流表有示數，其原因可能是 _________（只填序號）
A．滑動變阻器斷路 B．R短路 C．R斷路
（3）為了多采集數據， 將5 的電阻換成10Ω的電阻后， 重新調節滑動變阻器的滑片 P， 使其處于新的合適位置， 則該位置相對接5Ω 的電阻時滑片位置偏向________端 （選填“A”、 "B"），此操作中調節滑動變阻器的目的是______________________。
（4）分析表格乙數據可得出結論：______________________________。再將電阻換成20Ω時，可推測電流表示數為________A。
（5）小強同學繼續探究： 他用了30Ω的定值電阻代替原來的20Ω電阻進行實驗， 他發現無論怎樣移動滑片都不能滿足電壓表示數為1.5V，為了解決問題（不改變現有器材并且 5 個定值電阻都使用），你的建議辦法是______________。
19．（4分）為了探究串聯電路中，滑動變阻器阻值改變時，通過變阻器的電流I滑與其兩端電壓的關系．某小組同學選用10歐的定值電阻、標有“20Ω 2A”的滑動變阻器和電壓恒為18伏的電源，按如圖連接電路，進行實驗，記錄相關數據在表一中．接著，他們更換定值電阻和滑動變阻器，重復實驗過程，并記錄數據于表二、表三中．
表一（R定=10歐，R滑“20Ω 2A”）
表二（R定=15歐，R滑“100Ω 2A”）
表三（R定=10歐，R滑“50Ω 2A”）
（1）分析比較實驗序號1～5 (6～10或11～12)的實驗數據，可得出的初步結論是：串聯電路中，當滑動變阻器的阻值改變時，_______________．
（2）分析此較實驗序號1～5 (6～10或11～12)中的I滑變化量與U滑變化量的倍數關系，可得出的初步結論是：串聯電路中，當滑動變阻器的阻值改變時，________________．
（3）進一步比較表一與表三中的U滑變化量與I滑變化量的比值，發現：當定值電阻相同，則_______相同．
（4）再進一步比較表一（或表二或表三）中的U滑變化量與I滑變化量的比值與定值電阻阻值的大小關系，可得出的初步結論是：_________．請你用理論推導的方法證明上面的結論．
四、作圖題（共16分）
20．（8分）請根據圖中所示的實物圖，在虛線框畫出對應的電路圖．
（______）
21．（8分）如圖所示，根據小磁針的指向在括號內標出電源的正負極．
五、計算題（共22分）
22．（10分）某農家樂建了一個溫室大棚，大棚內設計了模擬日光和自動調溫系統，對大棚進行照明，保溫和加熱，冬季白天有日光的時候，燈泡不亮，開啟該系統的保溫功能，晚上開啟該系統的加熱功能，大棚照明調溫功能的原理電路圖如圖所示，已知電源電壓為220V，R1和R2是兩個電熱絲（不考慮溫度對電阻的影響），保溫時R1與R2的電功率之比為4：7，R2=70Ω，L是標有“220W 100W”的燈泡，請解答下列問題
(1).燈泡正常工作時的電阻多大？
(2).電熱絲R1保溫時的電功率P1和加熱時的電功率P1′各為多少？
23．（12分）某家庭用一個標有“220V,1000W”的電熱水器來燒水．該電熱水器正常工作20min，可將質量為5kg溫度為20℃的水加熱到60℃．水的比熱容為4.2×103J/(kg·℃).求這段時間內：
（1）水吸收的熱量．
（2）電熱水器消耗的電能．
（3）電熱水器的熱效率（水吸收的熱量與消耗的電能之比叫熱效率）．
參考答案
一、選擇題（每題1分，共30題，30分）
1、C
2、A
3、D
4、B
5、B
6、D
7、D
8、A
9、A
10、D
11、B
12、C
二、填空題（每題5分，共4題，20分）
13、做功 10
14、同 正
15、負 玻璃
16、排斥 變長
三、實驗題（共12分）
17、斷開 指針調零 電流表的正負接線柱接反了 0.24 換用不同規格的燈泡測量多組數據 1.2
18、斷開 B B A 保持R兩端的電壓不變 電壓保持不變時，電流與電阻成反比 0.075 將定值電阻兩端保持不變的電壓適當增大
19、通過變阻器的電流隨電壓的改變而改變 I滑變化量與U滑變化量成正比 U滑變化量與I滑變化量的比值 U滑變化量與I滑變化量的比值與定值電阻阻值的大小相等；證明詳見解析
四、作圖題（共16分）
20、．
21、如下圖所示
五、計算題（共22分）
22、 (1) 484Ω；(2)160W； 1210W。
23、（1）8.4X105J（2）1.2X106J（3）70%
電阻R/Ω
5
10
15
20
電流I/A
0.3
0.15
0.1
實驗序號
U滑（伏）
I滑（安）
1
12
0.6
2
8
1.0
3
6
1.2
4
4
1.4
5
0
1.8
實驗序號
U滑（伏）
I滑（安）
6
15
0.2
7
9
0.6
8
6
0.8
9
3
1
10
0
1.2
實驗序號
U滑（伏）
I滑（安）
11
15
0.3
12
13
0.5
13
7
1.1
14
2
1.6
15
0
1.8
