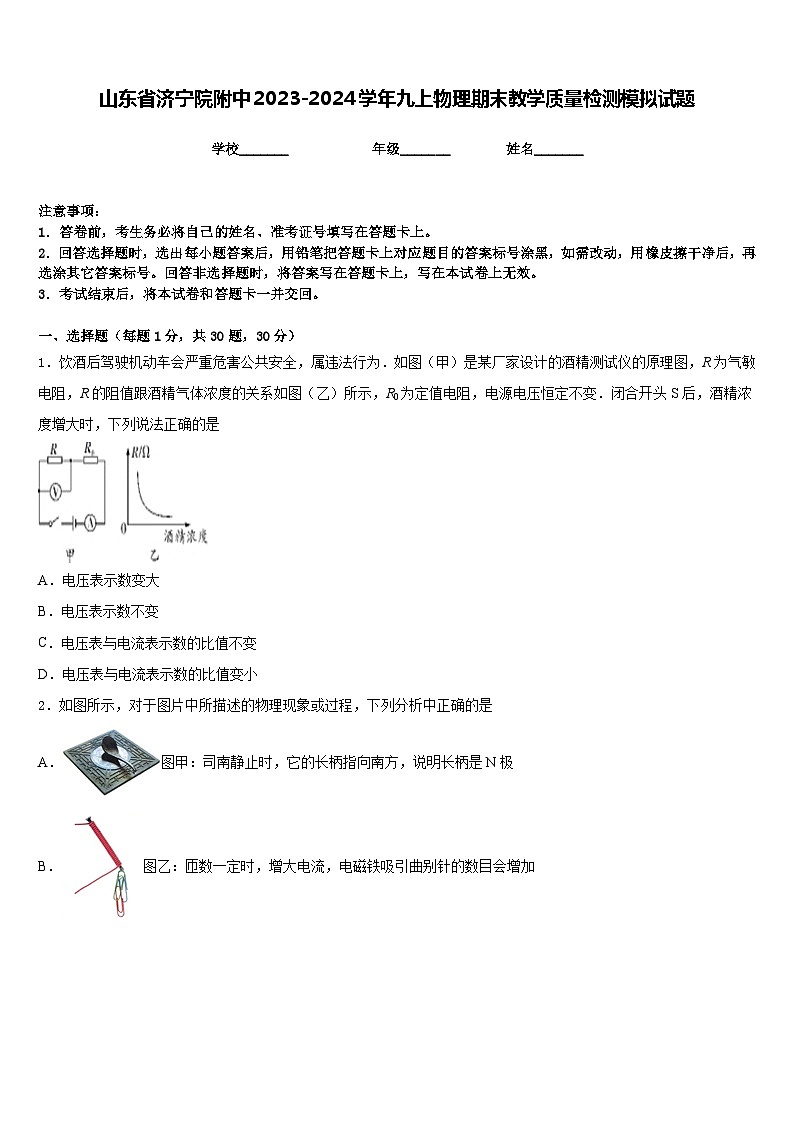

山東省濟寧院附中2023-2024學年九上物理期末教學質量檢測模擬試題含答案

這是一份山東省濟寧院附中2023-2024學年九上物理期末教學質量檢測模擬試題含答案，共9頁。
學校_______ 年級_______ 姓名_______
注意事項：
1．答卷前，考生務必將自己的姓名、準考證號填寫在答題卡上。
2．回答選擇題時，選出每小題答案后，用鉛筆把答題卡上對應題目的答案標號涂黑，如需改動，用橡皮擦干凈后，再選涂其它答案標號。回答非選擇題時，將答案寫在答題卡上，寫在本試卷上無效。
3．考試結束后，將本試卷和答題卡一并交回。
一、選擇題（每題1分，共30題，30分）
1．飲酒后駕駛機動車會嚴重危害公共安全，屬違法行為．如圖（甲）是某廠家設計的酒精測試儀的原理圖，R為氣敏電阻，R的阻值跟酒精氣體濃度的關系如圖（乙）所示，R0為定值電阻，電源電壓恒定不變．閉合開頭S后，酒精濃度增大時，下列說法正確的是
A．電壓表示數變大
B．電壓表示數不變
C．電壓表與電流表示數的比值不變
D．電壓表與電流表示數的比值變小
2．如圖所示，對于圖片中所描述的物理現象或過程，下列分析中正確的是
A．圖甲：司南靜止時，它的長柄指向南方，說明長柄是N極
B．圖乙：匝數一定時，增大電流，電磁鐵吸引曲別針的數目會增加

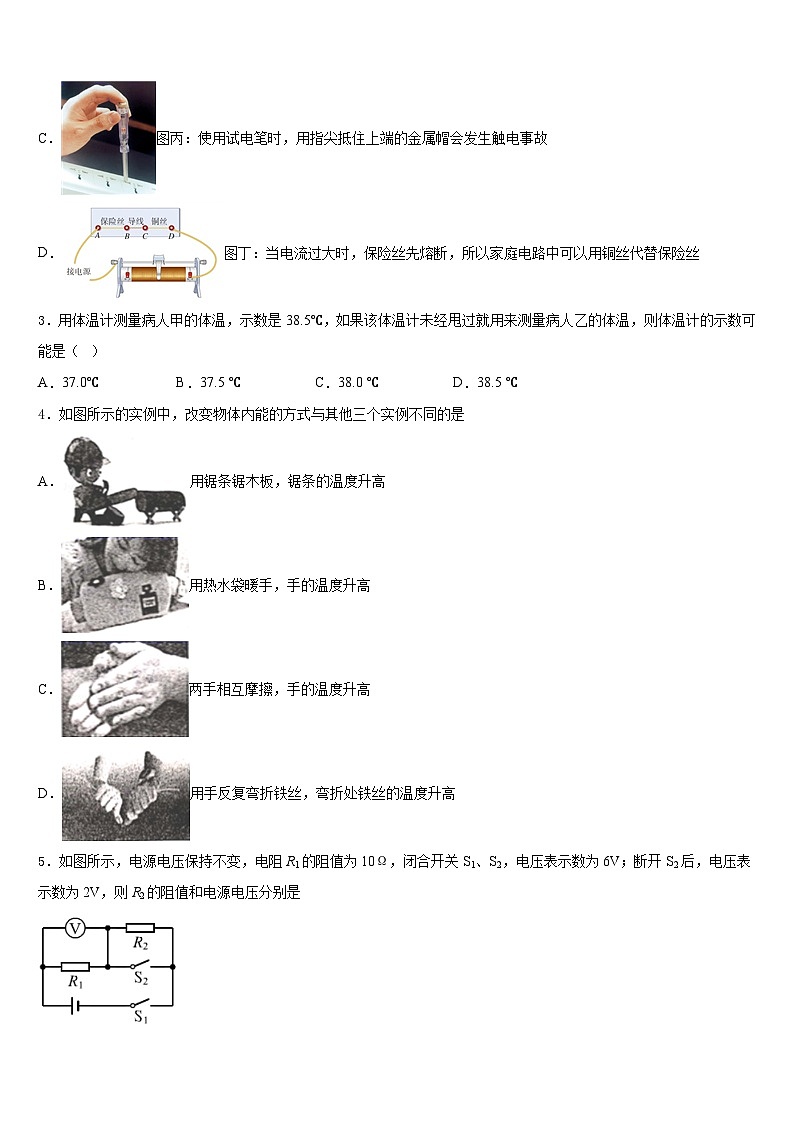

C．圖丙：使用試電筆時，用指尖抵住上端的金屬帽會發生觸電事故
D．圖?。寒?dāng)電流過大時，保險絲先熔斷，所以家庭電路中可以用銅絲代替保險絲
3．用體溫計測量病人甲的體溫，示數是38.5℃，如果該體溫計未經甩過就用來測量病人乙的體溫，則體溫計的示數可能是（ ）
A．37.0℃B．37.5 ℃C．38.0 ℃D．38.5 ℃
4．如圖所示的實例中，改變物體內能的方式與其他三個實例不同的是
A．用鋸條鋸木板，鋸條的溫度升高
B．用熱水袋暖手，手的溫度升高
C．兩手相互摩擦，手的溫度升高
D．用手反復彎折鐵絲，彎折處鐵絲的溫度升高

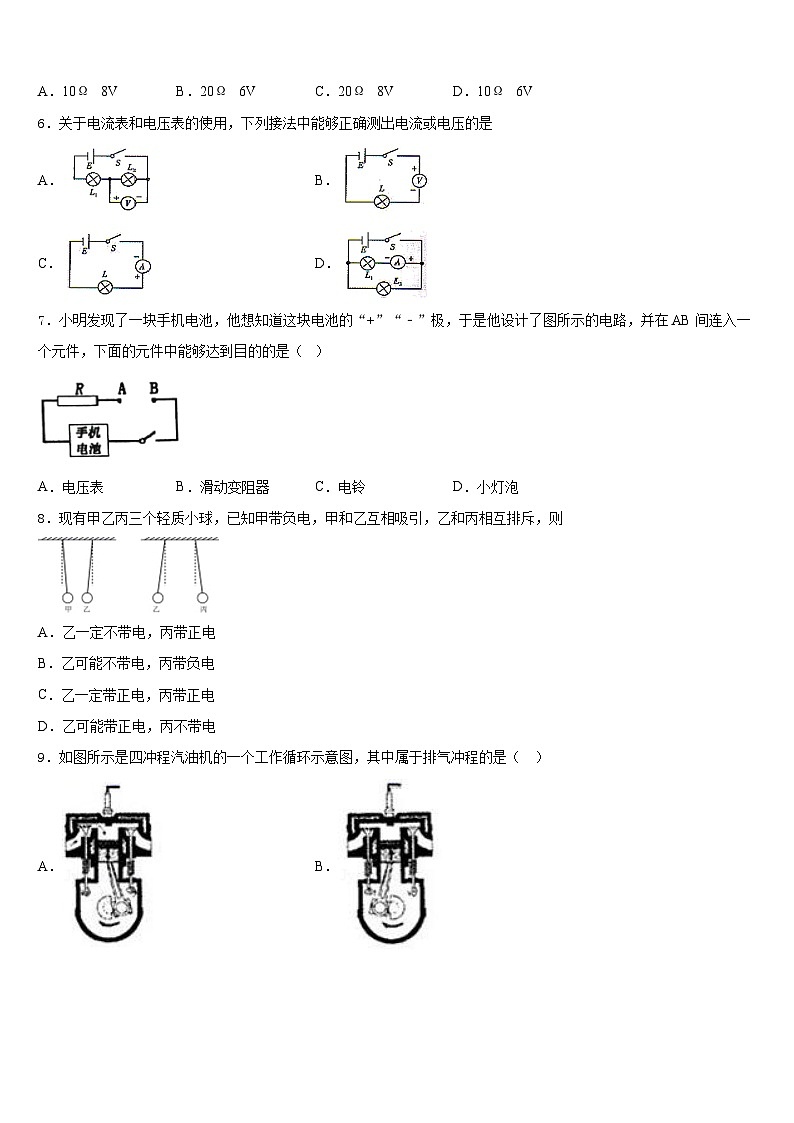

5．如圖所示，電源電壓保持不變，電阻R1的阻值為10Ω，閉合開關S1、S2，電壓表示數為6V；斷開S2后，電壓表示數為2V，則R2的阻值和電源電壓分別是
A．10Ω 8VB．20Ω 6VC．20Ω 8VD．10Ω 6V
6．關于電流表和電壓表的使用，下列接法中能夠正確測出電流或電壓的是
A．B．
C．D．
7．小明發現了一塊手機電池，他想知道這塊電池的“+”“﹣”極，于是他設計了圖所示的電路，并在AB間連入一個元件，下面的元件中能夠達到目的的是（ ）
A．電壓表B．滑動變阻器C．電鈴D．小燈泡
8．現有甲乙丙三個輕質小球，已知甲帶負電，甲和乙互相吸引，乙和丙相互排斥，則
A．乙一定不帶電，丙帶正電
B．乙可能不帶電，丙帶負電
C．乙一定帶正電，丙帶正電
D．乙可能帶正電，丙不帶電
9．如圖所示是四沖程汽油機的一個工作循環示意圖，其中屬于排氣沖程的是（ ）
A．B．
C．D．
10．地理的兩極和地磁的兩極并不重合，存在磁偏角。最早發現磁偏角的是（ ）
A．丹麥的奧斯特B．中國的沈括C．英國的法拉第D．法國的安培
11．如圖所示，電源電壓不變，R為光敏電阻，其阻值隨光照強度的增大而減小，R0是定值電阻，閉合開關，逐漸增大光敏電阻上的光照強度，電表示數變化情況是（ ）
A．電流表示數變小，電壓表示數變大
B．電流表示數變大，電壓表示數變小
C．電壓表和電流表示數的比值將變大
D．電流表和電壓表示數均變大
12．如圖是一種水位報警器的原理圖．當水位達到金屬塊A時（一般的水能導電）電路中
A．兩燈同時亮
B．兩燈都不亮
C．紅燈亮
D．綠燈亮
二、填空題（每題5分，共4題，20分）
13．在家庭電路中，各用電器之間是______選填“串聯”或“并聯”連接的．星期天小天在家里正開著空調上網查資料，當媽媽做飯時把電熱水壺插頭插進插座時，空氣開關立刻“跳閘”，小天分析其原因可能是電熱水壺插頭內部______，也可能是家里電路中用電器總功率______．
14．已知ρ水=1.0×103 kg/m3，ρ冰=0.9×103 kg/m3，體積為1 m3的水全部凝固成冰后，冰的質量為_(kāi)_____kg，水凝固成冰后體積________（選填“變大”“變小”或“不變”）．事實表明，0~4 ℃的水“熱縮冷漲”，高于4 ℃的水“熱漲冷縮”，由此可知4℃水的________最大．
15．如圖所示的是四根高壓輸電線上的一個裝置，利用這個裝置將四根導線并聯起來，相當于增大了導線的_____，從而減小了導線的_____，以達到減少輸電線上電能損失的目的。
16．摩擦起電實際上是_____在物體之間的轉移。用絲綢摩擦過的玻璃棒和毛皮摩擦過的橡膠棒相互靠近時，它們之間會發生相互_____的現象。
三、實驗題（共12分）
17．（4分）為探究“通電導體產的生熱量的多少與電阻的關系"，小明設計了如圖所示實驗電路。
（1）其中甲、乙兩個相同的瓶?jī)?nèi)分別裝有_______和初溫都相同的煤油，將選擇好的鎳鉻合金絲和錳銅絲浸沒在煤油中，通過比較__________________來確定產生熱量的多少。
（2）小華問小明“水比較容易獲得，干嘛不用水代替煤油？”。對于這個問題，小明給出了下列四種答案，你認為合理的是_________。
A．因?yàn)槊河陀蓄伾阌谟^察 B．因?yàn)槊河陀斜容^大的熱值
C．因?yàn)槊河陀斜容^小的密度 D．因?yàn)槊河陀斜容^小的比熱容
（3）實驗中，小明發現甲燒瓶中溫度計的示數升高得較快。這表明______的電阻較大（鎳鉻合金絲/錳銅絲）。
（4）由此得出結論：當導體_______和______相同時，導體電阻越大，導體產生的熱量越_____（多/少）。
18．（4分）小芳在探究“通過導體的電流跟導體電阻的關系時，設計了如圖所示的電路.在實驗過程中，她保持電源電壓不變，先后 6 次從小到大更換 A、B 間的定值電阻 R，測得相應的電流值如表1 所示，分析數據發現總結不出電阻和電流的定量關系，認真思考后， 發現自己在每次更換電阻后的實驗操作中有遺漏，補充實驗操作后，再次測量并記錄了表2 的實驗數據，分析得到了正確結論.請你解答：
表一
表二
（1）需補充遺漏的操作是，在每次更換電阻后_______。多次更換定值電阻進行實驗是為了_______。
（2）分析表 2 得到的結論是_______。
19．（4分）在“比較不同物質吸熱能力”的實驗時，將甲、乙兩種不同的液體分別裝入兩個相同的燒杯內，用相同的電加熱器同時加熱，記錄相關數據，并繪制出如圖所示的圖像。（不計熱量損失）
(1)實驗時，選用初溫和___________均相等的甲、乙兩種液體；
(2)加熱10min，甲吸收的熱量______（選填“大于”“小于”或“等于”）乙吸收的熱量；
(3)乙液體的比熱容是甲液體比熱容的______倍；
(4)電加熱器正常工作時_________能轉化成內能。
四、作圖題（共16分）
20．（8分）如圖，是家庭室內電路圖，請用筆畫線把該電路連接完整。
（________）
21．（8分）某同學想利用電磁繼電器制成一個溫度自動報警器，實現對溫控箱內的溫度監控．用如圖（3）所示帶金屬觸絲的水銀溫度計和電磁繼電器組裝成自動報警器，正常情況下綠燈亮，當溫控箱內溫度升高到一定溫度時．紅燈亮(綠燈熄滅)．請按此要求連接電路(紅、綠燈的額定電壓相同)．
（________）
五、計算題（共22分）
22．（10分）如圖所示，電源電壓為6V，小燈泡標有“4V 1.6W”的字樣，定值電阻R=20Ω，不考慮溫度對燈絲電阻的影響，滑動變阻器上標有“0～20Ω，1A”字樣，求：
（1）小燈泡的電阻為多大？
（2）若只閉合S，S1時，要使電路消耗的功率最小，此時滑動變阻器的滑片應向哪端移動？此時消耗最小功率是多少W？
（3）若電流表的測量范圍為0～0.6A，電壓表的測量范圍為0～3V，當只閉合S與S2時，在不損壞用電器的前提下，求滑動變阻器的取值范圍。
23．（12分）隨著電器化時代的到來，家用電器已廣泛應用到我們的生活中。某家庭煲湯用電熱鍋簡化電路如圖所示，電熱鍋額定電壓為220V， R1、R2均為發熱電阻，其阻值分別為80Ω、404Ω：
(1)接通電源，當鍋內溫度達到時，開關S2自動斷開，開關S1仍閉合，電熱鍋處于_______（選填：“小火”燉煮狀態或“大火”加熱狀態）；
(2)電熱鍋在額定電壓下，處于“大火”加熱狀態15分鐘，消耗的電能是多少焦耳________？
(3)電熱鍋在額定電壓下，處于“小火”燉煮狀態時，電功率多大 ________？
(4)為測量在用電高峰期電熱鍋工作時的實際功率，小明將家中其它用電器全部關閉，讓電熱鍋在“大火”加熱狀態下工作，觀察到標有“”字樣的電能表在6分鐘內轉了100轉，則電熱鍋此時的實際功率是多少 _____________？
參考答案
一、選擇題（每題1分，共30題，30分）
1、D
2、B
3、D
4、B
5、B
6、D
7、A
8、C
9、D
10、B
11、B
12、C
二、填空題（每題5分，共4題，20分）
13、并聯 短路 過大
14、1000 變大 密度
15、橫截面積 電阻
16、電子 吸引
三、實驗題（共12分）
17、質量 溫度計示數的變化 D 鎳鉻合金絲 電流 通電時間 多
18、調節滑動變阻器，控制電阻兩端的電壓不變 使實驗結論具有普遍性，避免偶然性 導體兩端電壓一定時，通過導體的電流和電阻成反比
19、質量 等于 2 電
四、作圖題（共16分）
20、
21、
五、計算題（共22分）
22、（1）10Ω；（2）0.9W；（3）5Ω～10Ω
23、小火”燉煮狀態 5.445×105J 100W 500W
電阻R/Ω
5
10
15
20
25
30
電流I/A
0.80
0.60
0.48
0.40
0.34
0.30
電阻R/Ω
5
10
15
20
25
30
電流I/A
1.20
0.60
0.40
0.30
0.24
0.20
