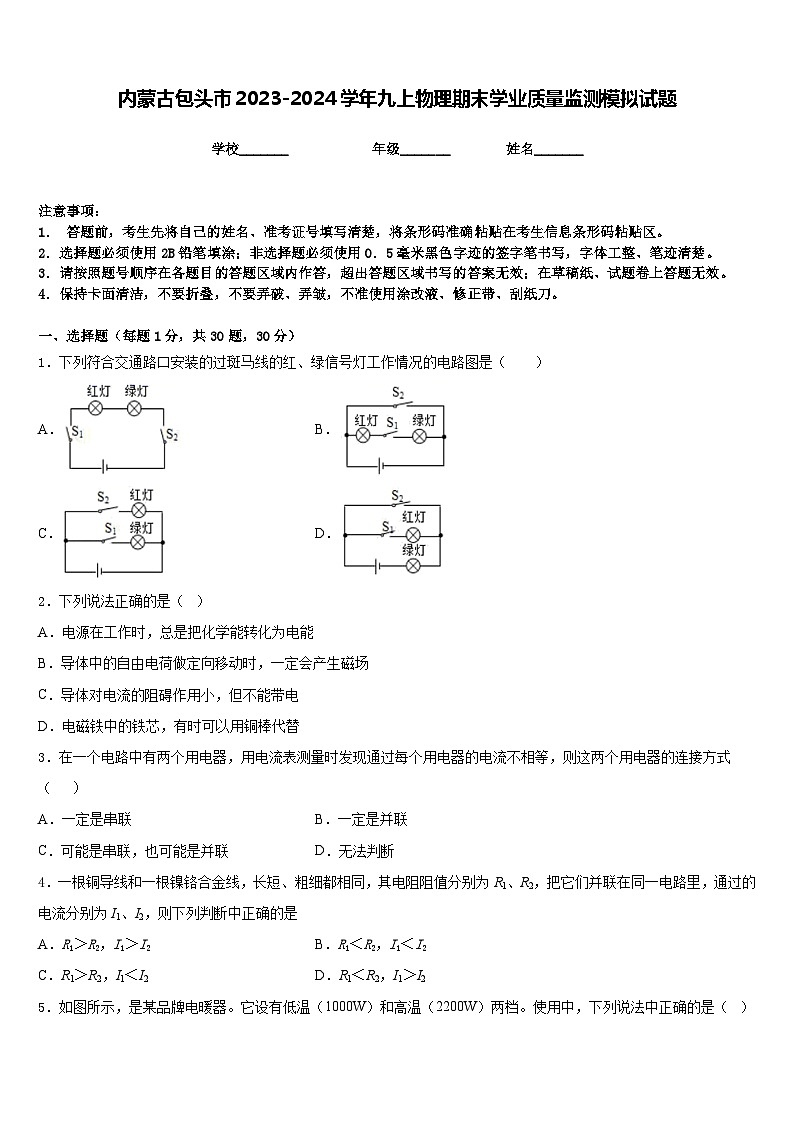

內蒙古包頭市2023-2024學年九上物理期末學業質量監測模擬試題含答案

這是一份內蒙古包頭市2023-2024學年九上物理期末學業質量監測模擬試題含答案，共9頁。試卷主要包含了如圖所示，是某品牌電暖器，下列說法中正確的是等內容，歡迎下載使用。
學校_______ 年級_______ 姓名_______
注意事項：
1． 答題前，考生先將自己的姓名、準考證號填寫清楚，將條形碼準確粘貼在考生信息條形碼粘貼區。
2．選擇題必須使用2B鉛筆填涂；非選擇題必須使用0．5毫米黑色字跡的簽字筆書寫，字體工整、筆跡清楚。
3．請按照題號順序在各題目的答題區域內作答，超出答題區域書寫的答案無效；在草稿紙、試題卷上答題無效。
4．保持卡面清潔，不要折疊，不要弄破、弄皺，不準使用涂改液、修正帶、刮紙刀。
一、選擇題（每題1分，共30題，30分）
1．下列符合交通路口安裝的過斑馬線的紅、綠信號燈工作情況的電路圖是（ ）
A．B．
C．D．
2．下列說法正確的是（ ）
A．電源在工作時，總是把化學能轉化為電能
B．導體中的自由電荷做定向移動時，一定會產生磁場
C．導體對電流的阻礙作用小，但不能帶電
D．電磁鐵中的鐵芯，有時可以用銅棒代替
3．在一個電路中有兩個用電器，用電流表測量時發現通過每個用電器的電流不相等，則這兩個用電器的連接方式（ ）
A．一定是串聯B．一定是并聯
C．可能是串聯，也可能是并聯D．無法判斷
4．一根銅導線和一根鎳鉻合金線，長短、粗細都相同，其電阻阻值分別為R1、R2，把它們并聯在同一電路里，通過的電流分別為I1、I2，則下列判斷中正確的是
A．R1＞R2，I1＞I2B．R1＜R2，I1＜I2
C．R1＞R2，I1＜I2D．R1＜R2，I1＞I2

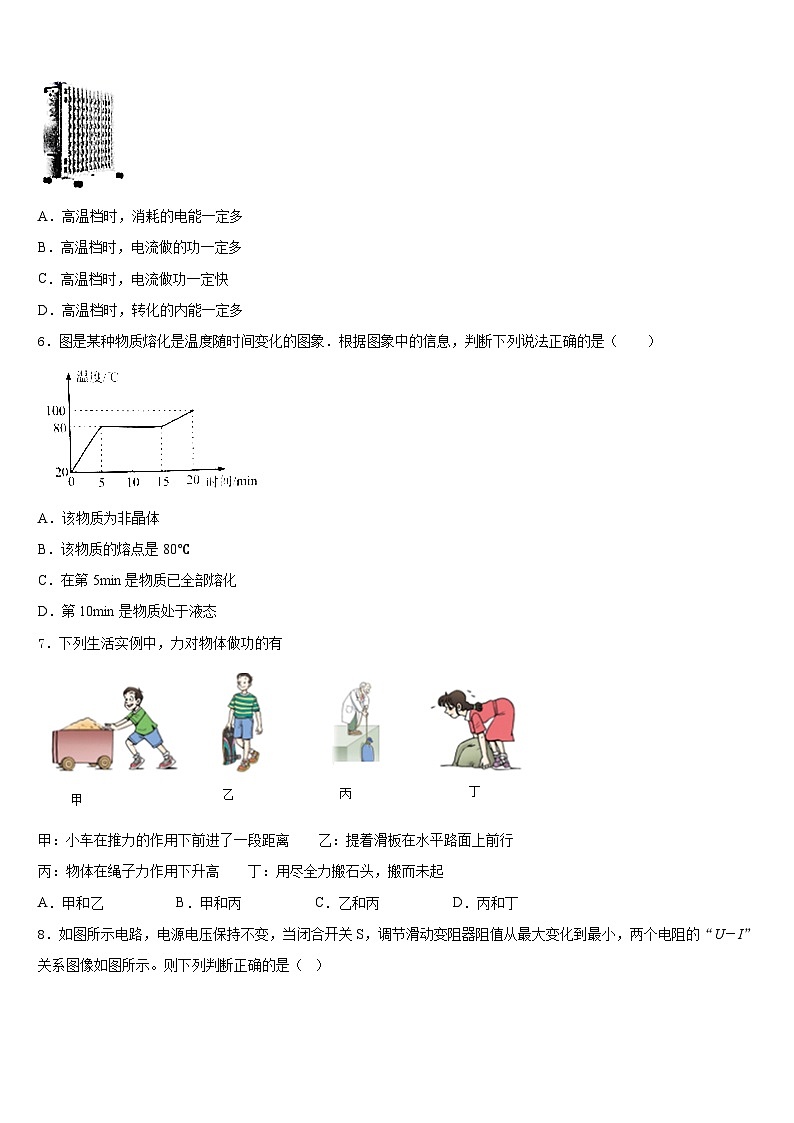

5．如圖所示，是某品牌電暖器。它設有低溫（1000W）和高溫（2200W）兩檔。使用中，下列說法中正確的是（ ）
A．高溫檔時，消耗的電能一定多
B．高溫檔時，電流做的功一定多
C．高溫檔時，電流做功一定快
D．高溫檔時，轉化的內能一定多
6．圖是某種物質熔化是溫度隨時間變化的圖象．根據圖象中的信息，判斷下列說法正確的是（ ）
A．該物質為非晶體
B．該物質的熔點是80℃
C．在第5min是物質已全部熔化
D．第10min是物質處于液態
7．下列生活實例中，力對物體做功的有
甲：小車在推力的作用下前進了一段距離 乙：提著滑板在水平路面上前行
丙：物體在繩子力作用下升高 ?。河帽M全力搬石頭，搬而未起
A．甲和乙B．甲和丙C．乙和丙D．丙和丁

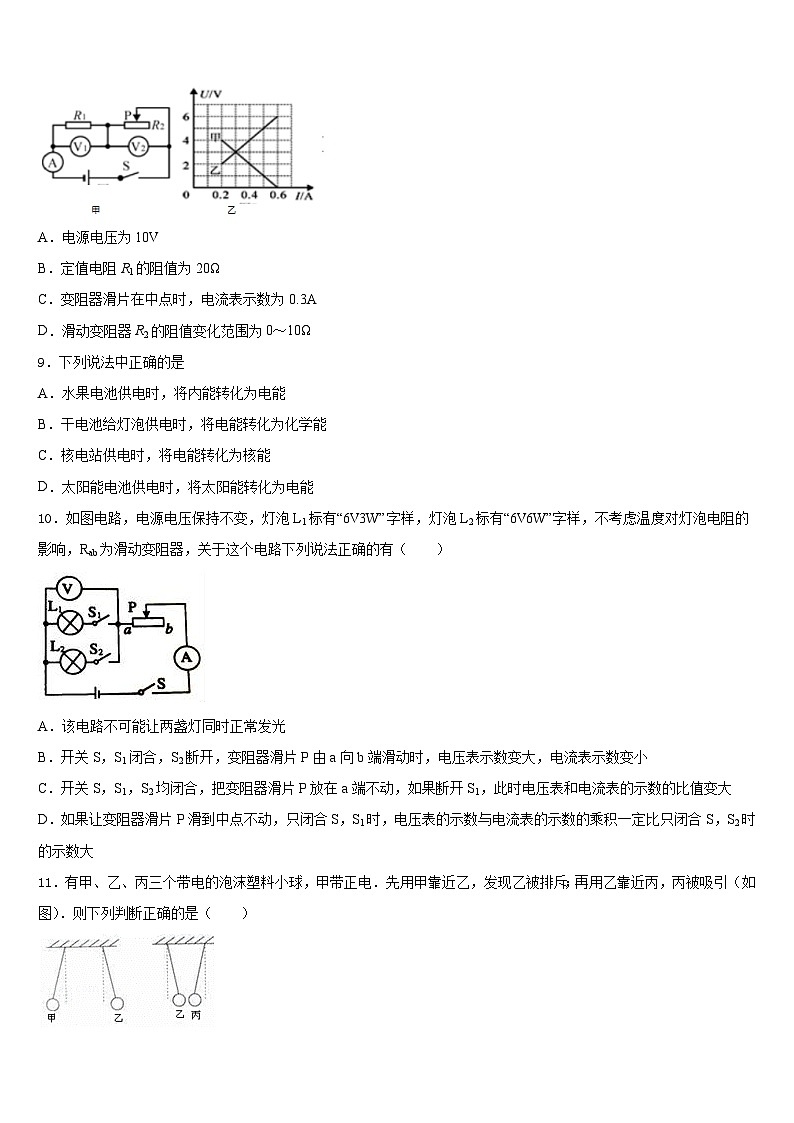

8．如圖所示電路，電源電壓保持不變，當閉合開關S，調節滑動變阻器阻值從最大變化到最小，兩個電阻的“U－I”關系圖像如圖所示。則下列判斷正確的是（ ）
A．電源電壓為10V
B．定值電阻R1的阻值為20Ω
C．變阻器滑片在中點時，電流表示數為0.3A
D．滑動變阻器R2的阻值變化范圍為0～10Ω
9．下列說法中正確的是
A．水果電池供電時，將內能轉化為電能
B．干電池給燈泡供電時，將電能轉化為化學能
C．核電站供電時，將電能轉化為核能
D．太陽能電池供電時，將太陽能轉化為電能
10．如圖電路，電源電壓保持不變，燈泡L1標有“6V3W”字樣，燈泡L2標有“6V6W”字樣，不考慮溫度對燈泡電阻的影響，Rab為滑動變阻器，關于這個電路下列說法正確的有（ ）
A．該電路不可能讓兩盞燈同時正常發光
B．開關S，S1閉合，S2斷開，變阻器滑片P由a向b端滑動時，電壓表示數變大，電流表示數變小
C．開關S，S1，S2均閉合，把變阻器滑片P放在a端不動，如果斷開S1，此時電壓表和電流表的示數的比值變大
D．如果讓變阻器滑片P滑到中點不動，只閉合S，S1時，電壓表的示數與電流表的示數的乘積一定比只閉合S，S2時的示數大
11．有甲、乙、丙三個帶電的泡沫塑料小球，甲帶正電．先用甲靠近乙，發現乙被排斥；再用乙靠近丙，丙被吸引（如圖）．則下列判斷正確的是（ ）
A．乙?guī)д?，丙帶正電B．乙?guī)ж?fù)電，丙帶負電
C．乙?guī)ж?fù)電，丙帶正電D．乙?guī)д?，丙帶?fù)電
12．下列有關說法正確的是（ ）
A．以天然氣為燃料，汽車發動機的效率可以達到100%
B．內能小的物體可以將熱量傳給內能大的物體
C．熱值越大的燃料，完全燃燒時放出的熱量一定越多
D．的水比的水含有的熱量多
二、填空題（每題5分，共4題，20分）
13．如圖電路（電源電壓及燈絲電阻保持不變），燈L的規格為“6V 3.6W”，閉合開關S1后，燈L的實際功率為0.9W，則電源電壓為_(kāi)____V；再閉合開關S2后，電流表示數為0.5A，則電阻R的阻值是_____Ω。
14．米瑪家中的電能表如圖所示，從表盤信息可知，米瑪家到目前為止所消耗的電能是______kW·h，米瑪家接入的用電器總功率不能超過_______W。當家里只有微波爐工作時，電能表在1min內轉60轉，則微波爐消耗的電能為_(kāi)______J,該微波爐的功率為_(kāi)______W。
15．圖甲為熱敏電阻的R- t圖象，圖乙為用此熱敏電阻R和繼電器組成的恒溫箱的簡單溫控電路，繼電器線圈的電阻為150Ω，當線圈中電流大于或等于28mA時，繼電器的銜鐵被吸合，加熱器停止工作，實現溫控。為繼電器線圈供電的電池的電壓為6 V，圖中的“電源”是恒溫箱加熱器的電源。
（1）從圖甲中可得50℃時熱敏電阻的阻值為_(kāi)_________Ω。
（2）恒溫箱的加熱器應接在__________（"A、B端" / "C、D端"）
（3）當恒溫箱內的溫度達到100℃時，這時恒溫箱加熱器處于__________工作狀態（“加熱狀態”/ “停止工作狀態"）
16．我國家庭電路的電壓是_____V；我國供生產和生活用的交變電流，頻率是_____Hz；有一塊手機用的鋰電池，上面標明電壓為3.7V，容量為2000mA?h，它充滿電后，儲存了_____J電能．
三、實驗題（共12分）
17．（4分）在“測量小燈泡的額定功率”實驗中，燈泡上標有“3.8V”的字樣，電源電壓恒定6V不變。
（1）請你用筆劃線代替導線，將如圖所示的實物電路連接完整，要求滑片向左移動時燈泡變亮。
（________）
（2）閉合開關，移動滑動變阻器滑片，發現燈泡始終不亮，電流表有示數，電壓表無示數，其故障原因可能是___________.
（3）排除故障后,開始實驗,閉合開關,電壓表的示數為2.5V,此時應將變阻器滑片向______（選填“左”或“右”）端調節,在移動變阻器滑片的過程中,眼睛應注視_____（選填“電壓表“或”“電流表”）的示數，直至燈泡正常發光，此時電流表的示數為0.4A，則燈泡的額定功率為_(kāi)_______W.
18．（4分）在“探究電流與電阻關系”的實驗中，小軒先將兩節新干電池裝入電池盒，并按甲圖連好了電路。實驗時他又分別將阻值為5Ω、10Ω、2Ω的三個定值電阻分別接入電路并進行了相關的調節與測量。已知：滑動變阻器規格為“20Ω 2A”。請根據以上情況回答下列問題：
(1)閉合開關前，他應將滑動變阻器的滑片置于最_____________端(選填“左”或“右”)；
(2)根據所選器材估算，電流表應選擇______________A的量程較為合適；
(3)閉合開關后，發現電流表示數為0,而電壓表示數約為3V,出現該現象的原因可能是__________(電表和導線連接完好)；
(4)在排除故障后，通過實驗他得到了圖乙所示的圖像，則實驗中他控制定值電阻兩端的電壓為_(kāi)___V不變；如果要完成該實驗，定值電阻兩端電壓最小能控制到_____________V；
(5)由圖像乙可得出的結論是________。
19．（4分）如圖所示，將一根直導線放在靜止小磁針的正上方，并與小磁針平行。當閉合開關后，觀察到小磁針偏轉。實驗探究的是_______，試驗中小磁針的作用是_______。
四、作圖題（共16分）
20．（8分）在如圖所示電路中的圓圈中，填上電流表或電壓表的符號，使其成為一個正確的電路圖。在如圖所示電路中，有一根導線沒有連接，請以筆線代替導線補上，補上后要求，當滑動變阻器的滑片向左移動時，電壓表的示數變小。
（_____）
21．（8分）L1標有“6V 3W”字樣，L2標有“6V 12W”字樣。兩盞燈在如圖所示的電路中，均正常發光，請根據電路圖，用筆劃線代替導線在（圖）中連接其實物圖。
（______）
五、計算題（共22分）
22．（10分）如圖所示電路，電源電壓保持不變，燈上標有“6V 3W”字樣，當開關S1閉合、S1斷開、滑動變阻器滑片P移到a端時，電壓表的示數為1．4V，電流表示數為2．3A（燈泡燈絲電阻不隨溫度的變化而改變）．求：
（1）滑動變阻器的最大阻值．
（1）此時燈泡的實際功率．
（3）電源電壓．
（4）當開關S1和S1都閉合、滑動變阻器的滑片P移到b端時，電路消耗的總功率．
23．（12分）養生壺是一種用于養生保健的烹飲容器，采用新型電加熱材料，通電后產生熱量把壺內的水加熱，圖是某款養生壺及其銘牌，求：
(1)養生壺將1.2kg水從20℃加熱到85℃，水吸收的熱量是多少？
(2)若正常工作時，養生壺加熱效率為91%，將1.2kg水從20℃加熱到85℃需要多少分鐘的時間？（已知水 的比熱容c=4.2x103J/（kg·℃））
參考答案
一、選擇題（每題1分，共30題，30分）
1、C
2、B
3、B
4、D
5、C
6、B
7、B
8、C
9、D
10、C
11、D
12、B
二、填空題（每題5分，共4題，20分）
13、3 15
14、8633.5 2200 1000
15、90 A、B端 停止工作狀態
16、220 50 2.664×104
三、實驗題（共12分）
17、 燈泡短路 左 電壓表 1.52W
18、右 0-3 電阻R斷路 2 1 當電壓一定時，電流與電阻成反比。
19、通電導體周圍是否存在著磁場 檢測磁場的存在
四、作圖題（共16分）
20、。
21、
五、計算題（共22分）
22、（3）8Ω；（3）3．28W；（3）6V；（4）4．5W．
23、 (1) 3.276×105J (2) 6min
型號
CH·M16
額定電壓
220V
頻率
50Hz
額定功率
1000W
容量
1.2L
