江蘇版高考物理一輪復習第10章第4節電磁感應中動力學、動量和能量問題課件

這是一份江蘇版高考物理一輪復習第10章第4節電磁感應中動力學、動量和能量問題課件，共60頁。PPT課件主要包含了細研考點·突破題型等內容，歡迎下載使用。

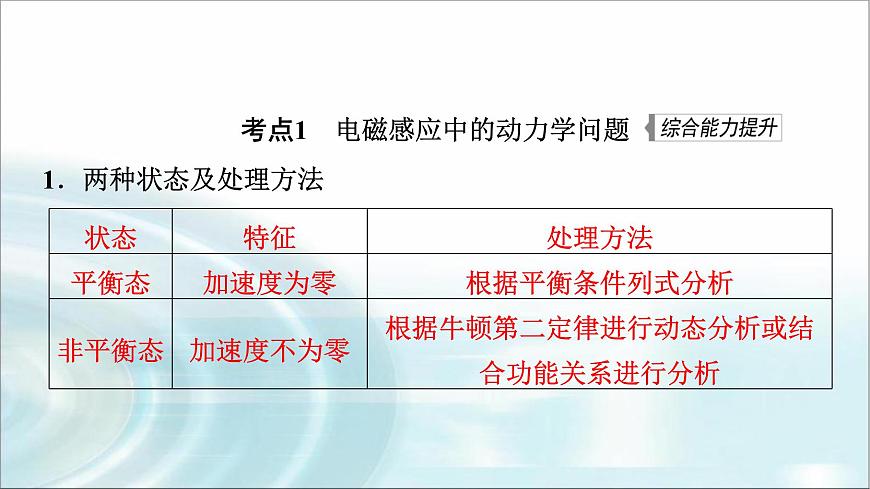

1．兩種狀態及處理方法
考點1　電磁感應中的動力學問題

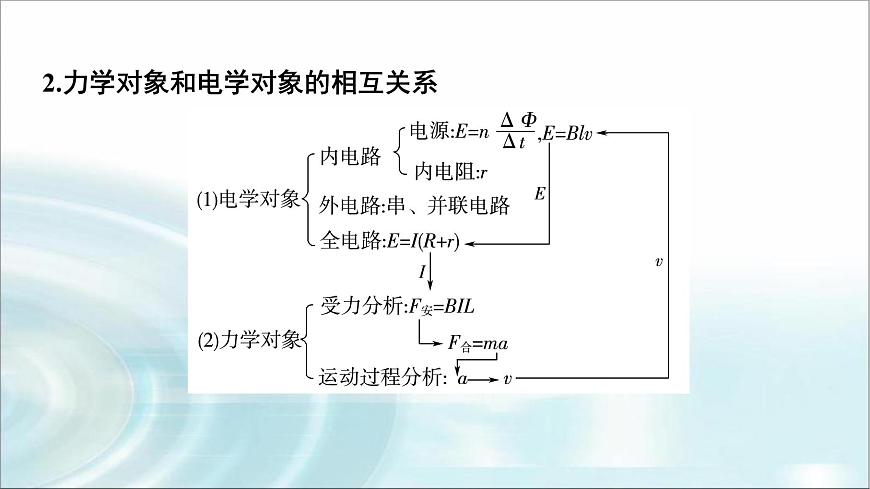

2.力學對象和電學對象的相互關系

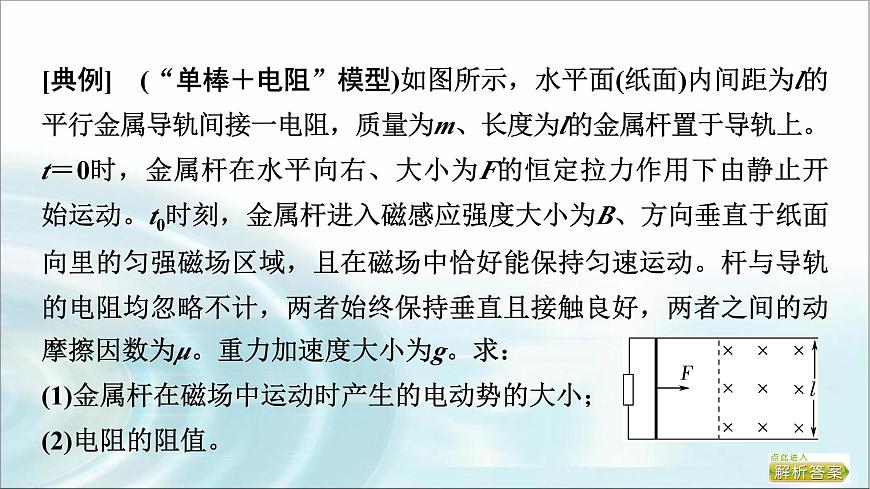

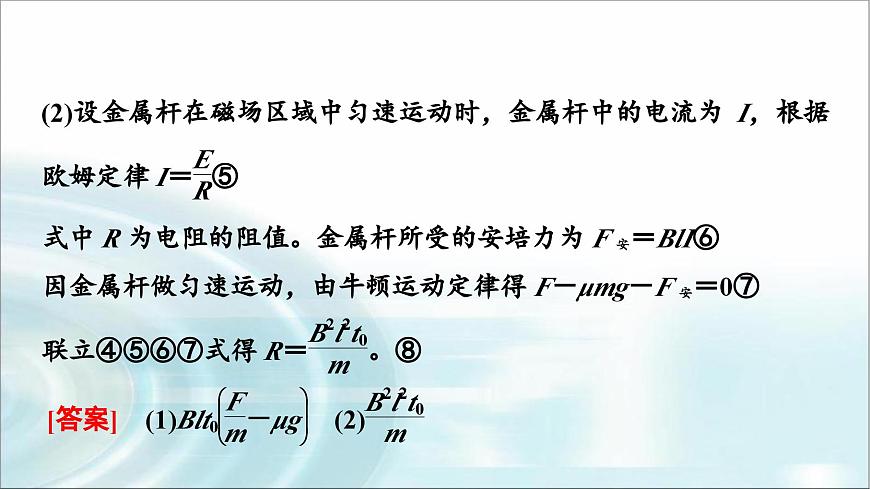

[典例]　(“單棒＋電阻”模型)如圖所示，水平面(紙面)內間距為l的平行金屬導軌間接一電阻，質量為m、長度為l的金屬桿置于導軌上。t＝0時，金屬桿在水平向右、大小為F的恒定拉力作用下由靜止開始運動。t0時刻，金屬桿進入磁感應強度大小為B、方向垂直于紙面向里的勻強磁場區域，且在磁場中恰好能保持勻速運動。桿與導軌的電阻均忽略不計，兩者始終保持垂直且接觸良好，兩者之間的動摩擦因數為μ。重力加速度大小為g。求：(1)金屬桿在磁場中運動時產生的電動勢的大??；(2)電阻的阻值。
思路點撥：分別畫出金屬桿進入磁場前、后的受力示意圖，有助于快速準確地求解問題。甲　　　　　　　乙
[跟進訓練]?1．(雙桿模型)如圖所示，兩固定的絕緣斜面傾角均為θ，上沿相連。兩細金屬棒ab(僅標出a端)和cd(僅標出c端)長度均為L(zhǎng)，質量分別為2m和m；用兩根不可伸長的柔軟輕導線將它們連成閉合回路abdca，并通過固定在斜面上沿的兩光滑絕緣小定滑輪跨放在斜面上，使兩金屬棒水平。右斜面上存在勻強磁場，磁感應強度大小為
B，方向垂直于斜面向上。已知兩根導線剛好不在磁場中，回路電阻為R，兩金屬棒與斜面間的動摩擦因數均為μ，重力加速度大小為g。已知金屬棒ab勻速下滑。求：(1)作用在金屬棒ab上的安培力的大??；(2)金屬棒運動速度的大小。
[解析]　(1)設導線的張力的大小為T，右斜面對ab棒的支持力的大小為N1，作用在ab棒上的安培力的大小為F，左斜面對cd棒的支持力大小為N2。對于ab棒，由力的平衡條件得2mgsin θ＝μN(yùn)1＋T＋F①N1＝2mgcs θ②對于cd棒，同理有mgsin θ＋μN(yùn)2＝T③N2＝mgcs θ④聯立①②③④式得F＝mg(sin θ－3μcs θ)。⑤
(2)由安培力公式得F＝BIL⑥這里I是回路abdca中的感應電流。ab棒上的感應電動勢為E＝BLv⑦式中，v是ab棒下滑速度的大小。由歐姆定律得I＝⑧聯立⑤⑥⑦⑧式得
2．(恒流模型)如圖所示，兩條平行的光滑金屬導軌所在平面與水平面的夾角為θ，間距為d。導軌處于勻強磁場中，磁感應強度大小為B，方向與導軌平面垂直。質量為m的金屬棒被固定在導軌上，距底端的距離為s，導軌與外接電源相連，使金屬棒通有電流。金屬棒被松開后，以加速度a沿導軌勻加速下滑，金屬棒中的電流始終保持恒定，重力加速度為g。求下滑到底端的過程中，金屬棒：
(1)末速度的大小v；(2)通過的電流大小I；(3)通過的電荷量Q。
3．(“單棒＋電阻”模型)(2022·江蘇模擬)兩光滑金屬導軌平行放置，右側導軌水平，左側導軌與水平面的夾角為37°，導軌間距L＝1.25 m，勻強磁場均垂直導軌平面向上，磁感應強度大小均為B＝1.0 T，導軌最右端連接電阻R2＝1.52 Ω，一質量m＝1.0 kg、電阻R1＝1.0 Ω的導體棒垂直導軌放置，從某一位置處無初速釋放。已知導體棒與導軌接觸良好，其余電阻不計，導體棒到達HF前已勻速運動，導體棒由斜軌道進入水平軌道時的速度大小不變，水平導軌足夠長，sin 37°＝0.6，重力加速度g＝10 m/s2。求：(1)導體棒沿斜導軌下滑的最大速度；(2)導體棒在水平導軌上滑動的距離。
[答案]　(1)9.7 m/s　(2)15.64 m
4．(“單棒＋電容器”模型)如圖，兩根足夠長光滑平行金屬導軌PP′、QQ′傾斜放置，傾角為θ，勻強磁場垂直于導軌平面，導軌的上端與水平放置的兩金屬板M、N相連，金屬棒ab水平跨放在導軌上，下滑過程中與導軌接觸良好。現由靜止釋放金屬棒ab，假定電容器不會被擊穿，忽略一切電阻，則下列說法正確的是(　　)
A．金屬棒ab下滑過程中M板電勢低于N板電勢B．金屬棒ab勻加速下滑C．金屬棒ab最終可能勻速下滑D．金屬棒ab下滑過程中減少的重力勢能等于其增加的動能
1．電磁感應中的能量轉化
考點2　電磁感應中的能量問題
2．求解焦耳熱Q的三種方法
3．求解電磁感應現象中能量問題的一般步驟(1)在電磁感應中，切割磁感線的導體或磁通量發生變化的回路將產生感應電動勢，該導體或回路就相當于電源。(2)分析清楚有哪些力做功，就可以知道有哪些形式的能量發生了相互轉化。(3)根據能量守恒列方程求解。
[典例]　(應用功能關系解決電磁感應中的能量問題)小明設計的電磁健身器的簡化裝置如圖所示，兩根平行金屬導軌相距l(xiāng)＝0.50 m，傾角θ＝53°，導軌上端串接一個R＝0.05 Ω的電阻。在導軌間長d＝0.56 m 的區域內，存在方向垂直導軌平面向下的勻強磁場，磁感應強度B＝2.0 T。質量m＝4.0 kg的金屬棒CD水平置于導軌上，用絕緣繩索通過定滑輪與拉桿GH相連。CD棒的初始位置與磁場區域的下邊界相距x＝0.24 m。一位健身者用恒力F＝80 N拉動GH桿，CD棒由靜止開始運動，上升過程中CD棒始終保持與導軌垂直。
當CD棒到達磁場上邊界時健身者松手，觸發恢復裝置使CD棒回到初始位置(重力加速度g＝10 m/s2，sin 53°＝0.8，不計其他電阻、摩擦力以及拉桿和繩索的質量)。求：
(1)CD棒進入磁場時速度v的大??；(2)CD棒進入磁場時所受的安培力FA的大??；(3)在拉升CD棒的過程中，健身者所做的功W和電阻產生的焦耳熱Q。
[答案]　(1)2.4 m/s　(2)48 N　(3)64 J　26.88 J
A．剛進入磁場Ⅰ時加速度方向豎直向下B．穿過磁場Ⅰ的時間小于在兩磁場之間的運動時間C．穿過兩磁場產生的總熱量為4mgd
C　[根據題述，由金屬桿進入磁場Ⅰ和進入磁場Ⅱ時速度相等可知，金屬桿在磁場Ⅰ中做減速運動，所以金屬桿剛進入磁場Ⅰ時加速度方向豎直向上，選項A錯誤；由于金屬桿進入磁場Ⅰ后做加速度逐漸減小的減速運動，而在兩磁場之間做勻加速運動，所以穿過磁場Ⅰ的時間大于在兩磁場之間的運動時間，選項B錯誤；根據能量守恒定律，金屬桿從剛進入磁場Ⅰ到剛進入磁場Ⅱ過程動能變化量為0，重力做功為2mgd，則金屬桿穿過磁場Ⅰ產生的熱量Q1＝2mgd，而金屬桿在兩磁場區域的運動情況相同，產生的熱量
2．(應用能量守恒定律解決電磁感應中的能量問題)(2023·江蘇淮陰中學模擬)如圖所示，凸字形硬質金屬線框質量為m，相鄰各邊互相垂直，且處于同一豎直平面內，ab邊長為l，cd邊長為2l，ab與cd平行，間距為2l。勻強磁場區域的上下邊界均水平，磁場方向垂直于線框所在平面。開始時，cd邊到磁場上邊界的距離為2l，線框由靜止釋放，從cd邊進入磁場直到ef、pq邊進入磁場前，線框做勻速運動，在ef、pq邊離開磁場后，ab邊離開磁場之前，線框又做勻速
運動。線框完全穿過磁場過程中產生的熱量為Q。線框在下落過程中始終處于原豎直平面內，且ab、cd邊保持水平，重力加速度為g。求：(1)線框ab邊將離開磁場時做勻速運動的速度大小是cd邊剛進入磁場時的幾倍；(2)磁場上下邊界間的距離H。
3．(應用焦耳定律求電能)(2022·江蘇南京三模)如圖甲所示，導體框架abcd水平固定放置，ab平行于dc且bc邊長L＝0.20 m，框架上有定值電阻R＝9 Ω(其余電阻不計)，導體框處于磁感應強度大小B1＝1.0 T、方向水平向右的勻強磁場中。有一匝數n＝300匝、面積S＝0.01 m2、電阻r＝1 Ω的線圈，通過導線和開關K與導體框架相連，線圈內充滿沿其軸線方向的勻強磁場，其磁感應強度B2隨時間t變化的關系如圖乙所示。B1與B2互不影響。
甲　　　　　　　　　　　乙(1) 求0～0.10 s線圈中的感應電動勢大小E；(2) t＝0.22 s時刻閉合開關K，若bc邊所受安培力方向豎直向上，判斷bc邊中電流的方向，并求此時其所受安培力的大小F；(3) 從t＝0時刻起閉合開關K，求0.25 s內電阻R中產生的焦耳熱Q。
[答案]　(1)30 V　(2)電流方向由b→c　1.2 N　(3)24.3 J
4．[應用焦耳定律求電能(桿做勻速直線運動)]　(2020·江蘇卷)如圖所示，電阻為0.1 Ω的正方形單匝線圈abcd的邊長為0.2 m，bc邊與勻強磁場邊緣重合。磁場的寬度等于線圈的邊長，磁感應強度大小為0.5 T，在水平拉力作用下，線圈以8 m/s的速度向右穿過磁場區域。求線圈在上述過程中：(1)感應電動勢的大小E；(2)所受拉力的大小F；(3)感應電流產生的熱量Q。
[答案]　(1)0.8 V　(2)0.8 N　(3)0.32 J
5．(功率的計算)(2017·江蘇卷)如圖所示，兩條相距d的平行金屬導軌位于同一水平面內，其右端接一阻值為R的電阻。質量為m的金屬桿靜置在導軌上，其左側的矩形勻強磁場區域MNPQ的磁感應強度大小為B、方向豎直向下。當該磁場區域以速度v0勻速地向右掃過金屬桿后，金屬桿的速度變?yōu)関。導軌和金屬桿的電阻不計，導軌光滑且足夠長，桿在運動過程中始終與導軌垂直且兩端與導軌保持良好接觸。求：
(1)MN剛掃過金屬桿時，桿中感應電流的大小I；(2)MN剛掃過金屬桿時，桿的加速度大小a；(3)PQ剛要離開金屬桿時，感應電流的功率P。
1．對于兩導體棒在平直的光滑導軌上運動的情況，如果兩棒所受的外力之和為零，則考慮應用動量守恒定律處理問題；
考點3　動量觀點在電磁感應問題中的應用
[典例]　如圖所示，兩平行光滑長直金屬導軌水平放置，間距為L(zhǎng)。abcd區域有勻強磁場，磁感應強度大小為B，方向豎直向上。初始時刻，磁場外的細金屬桿M以初速度v0向右運動，磁場內的細金屬桿N處于靜止?fàn)顟B(tài)。兩金屬桿與導軌接觸良好且運動過程中始終與導軌垂直。兩桿的質量均為m，在導軌間的電阻均為R，感應電流產生的磁場及導軌的電阻忽略不計。
(3)初始時刻，若N到cd的距離與第(2)問初始時刻的相同、到ab的距離為kx(k＞1)，求M出磁場后不與N相撞條件下k的取值范圍。
解得：k＝3綜上所述，M出磁場后不與N相撞條件下k的取值范圍為2≤k≤3。
兩金屬桿在平直的光滑導軌上運動，只受到安培力作用，這類問題可以從以下三個觀點來分析：(1)力學觀點：通常情況下一個金屬桿做加速度逐漸減小的加速運動，而另一個金屬桿做加速度逐漸減小的減速運動，最終兩金屬桿以共同的速度勻速運動；
(2)能量觀點：其中一個金屬桿動能的減少量等于另一個金屬桿動能的增加量與回路中產生的焦耳熱之和；(3)動量觀點：如果光滑導軌間距恒定，則兩個金屬桿的安培力大小相等，通常情況下系統的動量守恒。
[跟進訓練]?1．(2023·無錫調研)兩足夠長且不計電阻的光滑金屬軌道如圖甲所示放置，間距為d＝1 m，在左端弧形軌道部分高h(yuǎn)＝1.25 m處放置一金屬桿a，弧形軌道與平直軌道的連接處光滑無摩擦，在平直軌道右端放置另一金屬桿b，桿a、b的電阻分別為Ra＝2 Ω、Rb＝5 Ω，在平直軌道區域有豎直向上的勻強磁場，磁感應強度B＝2 T。
現桿b以初速度大小v0＝5 m/s開始向左滑動，同時由靜止釋放桿a，桿a由靜止滑到水平軌道的過程中，通過桿b的平均電流為0.3 A；從a下滑到水平軌道時開始計時，a、b運動的速度—時間圖像如圖乙所示(以a運動方向?yàn)檎较?，其中ma＝2 kg，mb＝1 kg，g取10 m/s2，求：　甲　　　　　　　　乙
(1)桿a在弧形軌道上運動的時間；(2)桿a在水平軌道上運動過程中通過其截面的電荷量；(3)在整個運動過程中桿b產生的焦耳熱。
2.如圖所示，在水平面內固定有兩根相互平行的無限長光滑金屬導軌，其間距為L(zhǎng)，電阻不計。在虛線l1的左側存在豎直向上的勻強磁場，在虛線l2的右側存在豎直向下的勻強磁場，兩部分磁場的磁感應強度大小均為B。ad、bc兩根電阻均為R的金屬棒與導軌垂直，分別位于兩磁場中，現突然給ad棒一個水平向左的初速度v0，在兩棒達到穩定的過程中，下列說法正確的是(　　)
A．兩金屬棒組成的系統的動量守恒B．兩金屬棒組成的系統的動量不守恒C．a(chǎn)d棒克服安培力做功的功率等于ad棒的發熱功率D．a(chǎn)d棒克服安培力做功的功率等于安培力對bc棒做功的功率與bc棒發熱功率之和
B　[開始時，ad棒以初速度v0切割磁感線，產生感應電動勢，在回路中產生順時針方向(俯視)的感應電流，ad棒因受到向右的安培力而減速，bc棒受到向右的安培力而向右加速；當兩棒的速度大小相等，即兩棒因切割磁感線而產生的感應電動勢相等時，回路中沒有感應電流，兩棒各自做勻速直線運動；由于兩棒所受的安培力都向右，兩金屬棒組成的系統所受合外力不為零，所以該系統的動量不守恒，選項A錯誤，B正確；根據能量守恒定律可知，ad棒動能的
減小量等于回路中產生的熱量和bc棒動能的增加量，由動能定理可知，ad棒動能的減小量等于ad棒克服安培力做的功，bc棒動能的增加量等于安培力對bc棒做的功，所以ad棒克服安培力做功的功率等于安培力對bc棒做功的功率與兩棒總發熱功率之和，選項C、D錯誤。]
3.如圖所示，在磁感應強度大小為B的勻強磁場區域內，垂直磁場方向的水平面中有兩根固定的足夠長的金屬平行導軌，在導軌上面平放著兩根導體棒ab和cd，兩棒彼此平行，構成一矩形回路。導軌間距為l，導體棒的質量均為m，電阻均為R，導軌電阻可忽略不計。設導體棒可在導軌上無摩擦地滑行，初始時刻ab棒靜止，給cd棒一個向右的初速v0，求：
(1)當cd棒速度減為0.8v0時的加速度大??；(2)從開始運動到最終穩定，電路中產生的電能為多大；(3)兩棒之間距離增長量x的上限。
