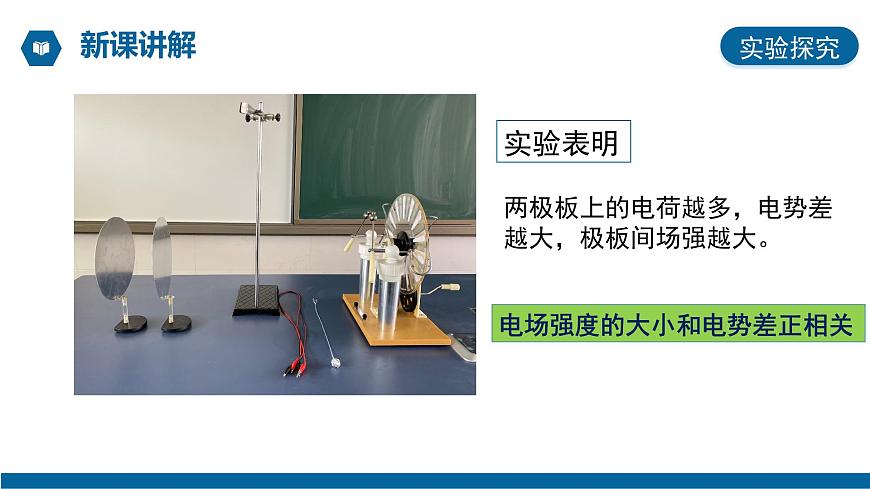

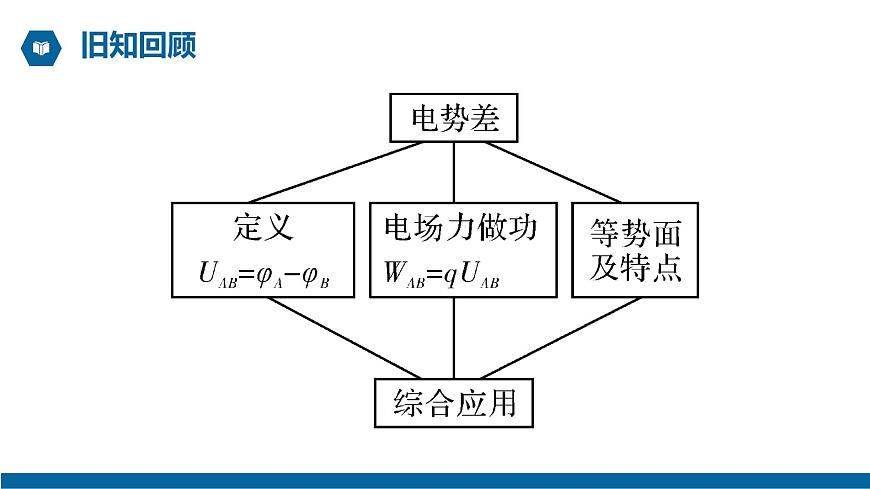

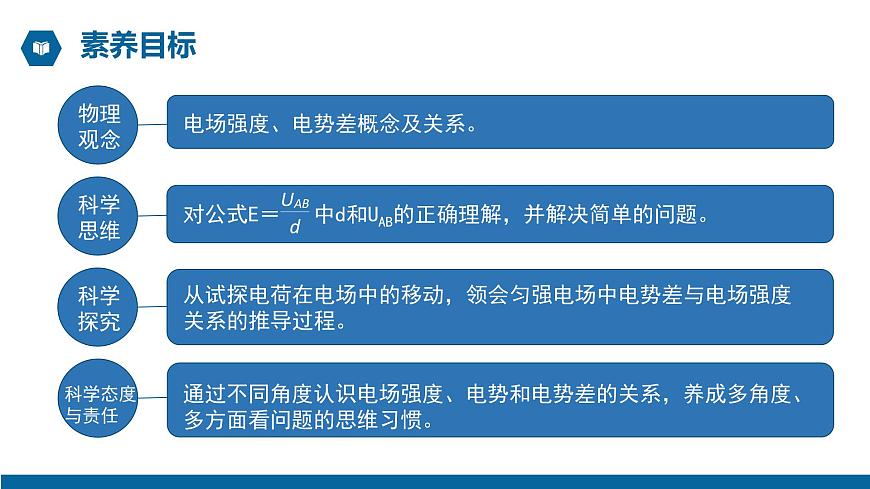

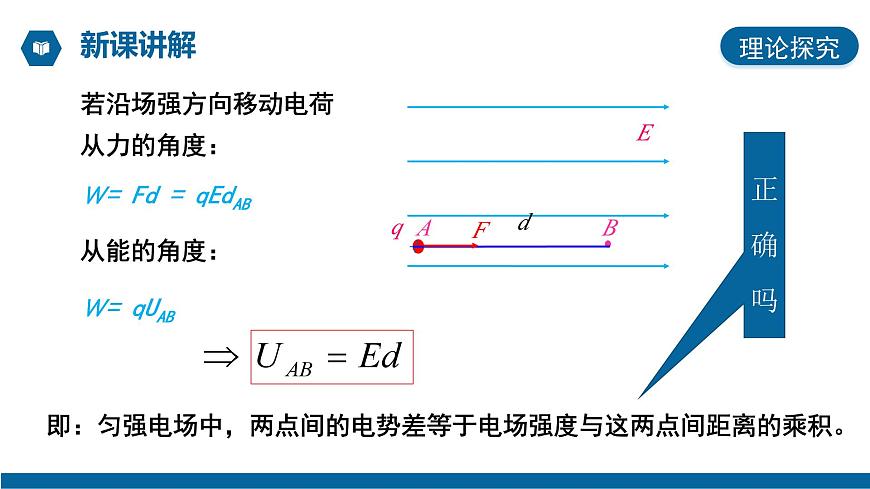

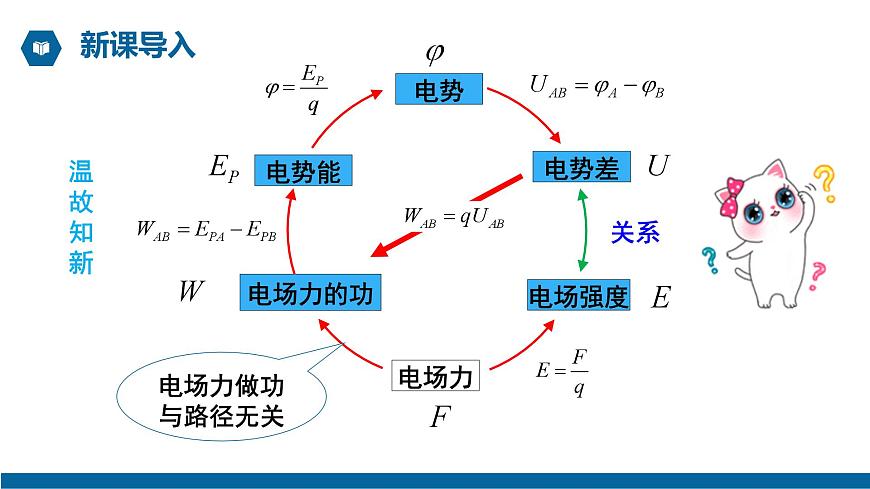

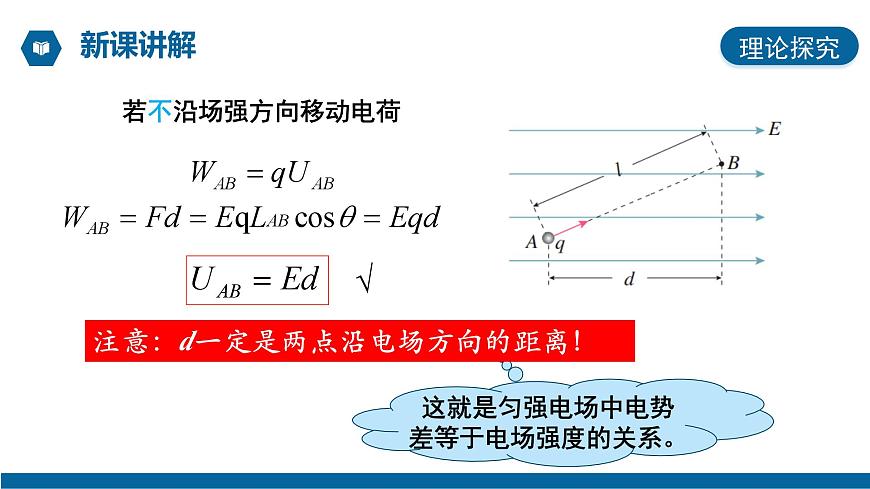

第十章 靜電場中的能量　第3節 電勢差與電場強度的關系 人教版 高中物理必修三1 舊知回顧2 素養目標3 新課導入4 新課教學5 課堂小結目錄CONTENTS6 當堂小練舊知回顧素養目標物理觀念電場強度、電勢差概念及關系?？茖W(xué)思維對公式E＝ 中d和UAB的正確理解，并解決簡單的問題。科學探究從試探電荷在電場中的移動，領會勻強電場中電勢差與電場強度關系的推導過程?？茖W(xué)態度與責任通過不同角度認識電場強度、電勢和電勢差的關系，養成多角度、多方面看問題的思維習慣。新課導入電場力電場強度電勢差電勢電勢能電場力的功電場力做功與路徑無關溫故知新新課講解實驗探究?jī)蓸O板上的電荷越多，電勢差越大，極板間場強越大。電場強度的大小和電勢差正相關實驗表明新課講解理論探究若沿場強方向移動電荷從力的角度：Ｗ= Fd = qEdAB 從能的角度：Ｗ= qUAB 正確嗎即：勻強電場中，兩點間的電勢差等于電場強度與這兩點間距離的乘積。新課講解理論探究若不沿場強方向移動電荷這就是勻強電場中電勢差等于電場強度的關系。注意：d一定是兩點沿電場方向的距離！新課講解電場強度與電勢差的關系1.電場強度與電勢差的關系1）由變形式可以得到電場強度的單位是什么？——V/m2）如何證明電場強度的兩個單位是相同的？ ——1V/m=1J/(C.m)=1N/C3）變形式有什么樣的物理意義？——電場強度在數值上等于沿電場方向單位距離上降低的電勢。新課講解電場強度與電勢差的關系4）運用變形式怎樣解釋電場線密的地方等勢線也密？每相鄰兩條等勢線間的電勢差是相等的新課講解電場強度與電勢差的關系5）類比a=Δv/Δt，加速度描述的是速度隨時間變化的快慢，加速度是速度對時間的變化率。則E=U/d可以怎么理解？——E=U/d=Δφ/Δx，電場強度描述的是電勢隨空間位置變化的快慢，電場強度是電勢對空間位置的變化率。變化率新課講解電場強度與電勢差的關系 ●如圖，圖中虛線為等勢線，B、C、D三點位于同一等勢線上。問題1：比較A與B、A與C、A與D間電勢差的大小UAB___UAC___UAD。問題2：電勢沿AB、AC、AD三條線哪一個降落最快？______。問題3：電勢降落最快的方向與電場強度的方向是什么關系？AB電場強度方向指向電勢降落最快的方向！6）電場強度方向還可以怎么認識？新課講解電場強度與電勢差的關系b處地勢陡峭b處電勢降落較快b處電場強度較大b處釋放小球加速度大新課講解典例分析【例題】如圖，真空中平行金屬板M、 N之間的距離d為0.04m，有一2×10-15 kg 的帶電粒子位于M 板旁，粒子的電荷量為8×10-15 C，給兩金屬板加200V 直流電壓。（1）求帶電粒子所受的靜電力的大小。（2）求帶電粒子從M 板由靜止開始運動到達N板時的速度。vv新課講解典例分析【例題】如圖，真空中平行金屬板M、 N之間的距離d為0.04m，有一2×10-15 kg 的帶電粒子位于M 板旁，粒子的電荷量為8×10-15 C，給兩金屬板加200V 直流電壓。(3)如果兩金屬板距離增大為原來的2倍，其他條件不變，則上述問題(1)(2)的答案又如何？解：(3)當d‘＝2d 時，E'＝U/ d'＝E/2， F'＝E'q＝F/2，a'＝F'/m＝a/2，則F'＝F/2=2×10-11N只要加速電壓U是一定的，帶電粒子加速后所獲得的動能就是一定的。從力和能的兩種觀點解決問題新課講解典例分析由于是非勻強電場，故靜電力就沒有確定答案；由于靜電力是變力，故牛頓運動定律求解就不太方便。但動能定理可以，由于靜電力做功W=qU只與兩板間的電壓有關，故速度答案不變。用力和能兩種觀點解決問題上述例題中，M、N 是兩塊平行金屬板，兩板間的電場是勻強電場。如果 M、N 是其他形狀，中間的電場不再均勻，例題中的三個問題還有確定答案嗎？為什么？新課講解回顧經典【例題】如圖是密立根油滴實驗的示意圖。油滴從噴霧器的噴嘴噴出，落到圖中兩極板之間的勻強電場中。油滴由于摩擦而帶電，調節兩極板之間的電壓，當極板間電壓為U時，恰好使某個油滴懸浮。若測得懸浮油滴的質量為m，兩極板之間的距離為d，重力加速度為g，求：（1）懸浮油滴帶什么電荷；（2）懸浮油滴的電荷量大小。+_新課講解回顧經典【例題】如圖是密立根油滴實驗的示意圖。油滴從噴霧器的噴嘴噴出，落到圖中兩極板之間的勻強電場中。油滴由于摩擦而帶電，調節兩極板之間的電壓，當極板間電壓為U時，恰好使某個油滴懸浮。若測得懸浮油滴的質量為m，兩極板之間的距離為d，重力加速度為g，求：（1）懸浮油滴帶什么電荷；（2）懸浮油滴的電荷量大小。G場強方向豎直向下，故油滴帶負電荷。新課講解回顧經典【例題】如圖是密立根油滴實驗的示意圖。油滴從噴霧器的噴嘴噴出，落到圖中兩極板之間的勻強電場中。油滴由于摩擦而帶電，調節兩極板之間的電壓，當極板間電壓為U時，恰好使某個油滴懸浮。若測得懸浮油滴的質量為m，兩極板之間的距離為d，重力加速度為g，求：（1）懸浮油滴帶什么電荷；（2）懸浮油滴的電荷量大小。由平衡條件得：?新課講解回顧經典美國· 羅伯特-安德魯-密立根 （1868-1953）密立根發現所有油滴所帶的電荷量都等于某個電荷量的整數倍，該電荷量為元電荷，因此他獲得了1923年諾貝爾物理學獎。歷史資料新課講解回歸生活【例題】安全用電嘗試中，有一個涉及“跨步電壓”現象的問題。什么是“跨步電壓”？如果遇到地面漏電，應該如何避免“跨步電壓”？（1）懸浮油滴帶什么電荷；（2）懸浮油滴的電荷量大小?？绮诫妷褐鸽姎庠O(shè)備發生接地故障時，在接地電流入地點周圍電位分布區行走的人，其兩腳之間的電壓。在特定范圍內，E沒有辦法減小，可以通過減小d來減小電勢差U。課堂小結力能電場強度電勢差在勻強電場中電場強度大小等于兩點間電勢差與兩點沿電場強度方向距離的比值。WAB=qEdAB ＷAB= qUAB 當堂小練1.醫生用心電圖檢查儀為一位身高1.8 m的運動員體檢，她把電極吸在身體5個不同的位置，如圖所示。如果人體從頭往腳的方向構成勻強電場，其中有兩個點的電勢差最大，約為500 μV，則電場強度約為(　 )A．278 μV/m B．500 μV/mC．1 000 μV/m D．1 250 μV/mB當堂小練2.在水平地面上放一塊長方形的鐵塊，在它O點正上方固定一正點電荷Q，長方形的鐵塊MN上A、B、O、C、D間距相等，則正點電荷Q在各點產生的場強E，在長方形的鐵塊MN上各點的電勢φ、各點間的電勢差U以下說法正確的是（　?。〢． B．C． D．MN上表面不帶電B當堂小練3.一種電場的某條電場線與x軸重合，其場強大小E與坐標x的關系如圖所示，下列說法正確的是（　?。〢．此電場是勻強電場B．由圖像可以直接看出場強大小隨x均勻增大C．圖像的斜率表示電場的電勢D．x1與x2之間的電勢差等于陰影部分的面積D當堂小練4.高壓電線落地可能導致行人跨步電壓觸電。如圖所示，若高壓輸電線掉落在水平地面上的O點，且O點附近地質結構分布均勻，將在地面形成以O(shè)為圓心的一系列同心圓等勢線。則（　　）A．圖中A點的電場強度小于B點的電場強度B．圖中A點的電場強度大于B點的電場強度C．行人無論向哪個方向跨步，兩腳間距離越大跨步電壓越大D．行人無論向哪個方向跨步，兩腳間距離越大跨步電壓越小A
