2022-2023學年山東省德州市臨邑縣九年級（上）期末物理試卷（含詳細答案解析）

這是一份2022-2023學年山東省德州市臨邑縣九年級（上）期末物理試卷（含詳細答案解析），共27頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。

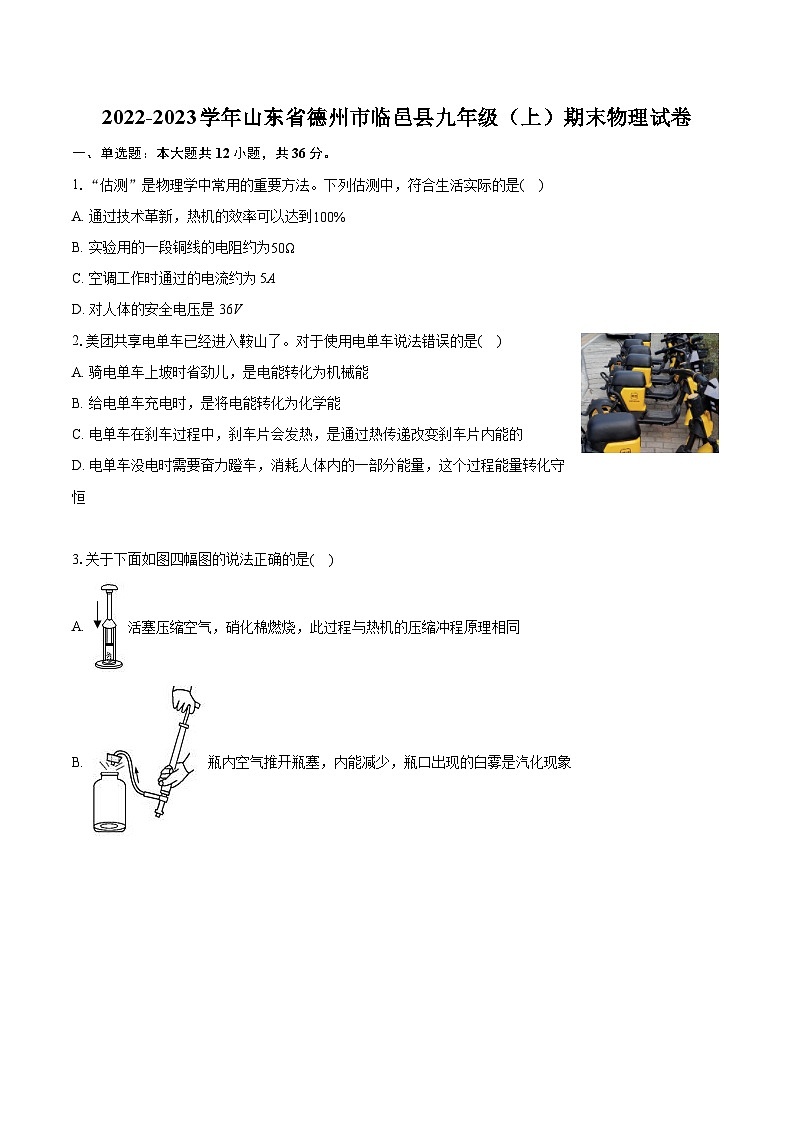

1.“估測”是物理學中常用的重要方法。下列估測中，符合生活實際的是( )
A. 通過技術革新，熱機的效率可以達到100%
B. 實驗用的一段銅線的電阻約為50Ω
C. 空調工作時通過的電流約為5A
D. 對人體的安全電壓是36V
2.美團共享電單車已經進入鞍山了。對于使用電單車說法錯誤的是( )
A. 騎電單車上坡時省勁兒，是電能轉化為機械能
B. 給電單車充電時，是將電能轉化為化學能
C. 電單車在剎車過程中，剎車片會發熱，是通過熱傳遞改變剎車片內能的
D. 電單車沒電時需要奮力蹬車，消耗人體內的一部分能量，這個過程能量轉化守恒
3.關于下面如圖四幅圖的說法正確的是( )
A. 活塞壓縮空氣，硝化棉燃燒，此過程與熱機的壓縮沖程原理相同
B. 瓶?jī)?nèi)空氣推開瓶塞，內能減少，瓶口出現的白霧是汽化現象

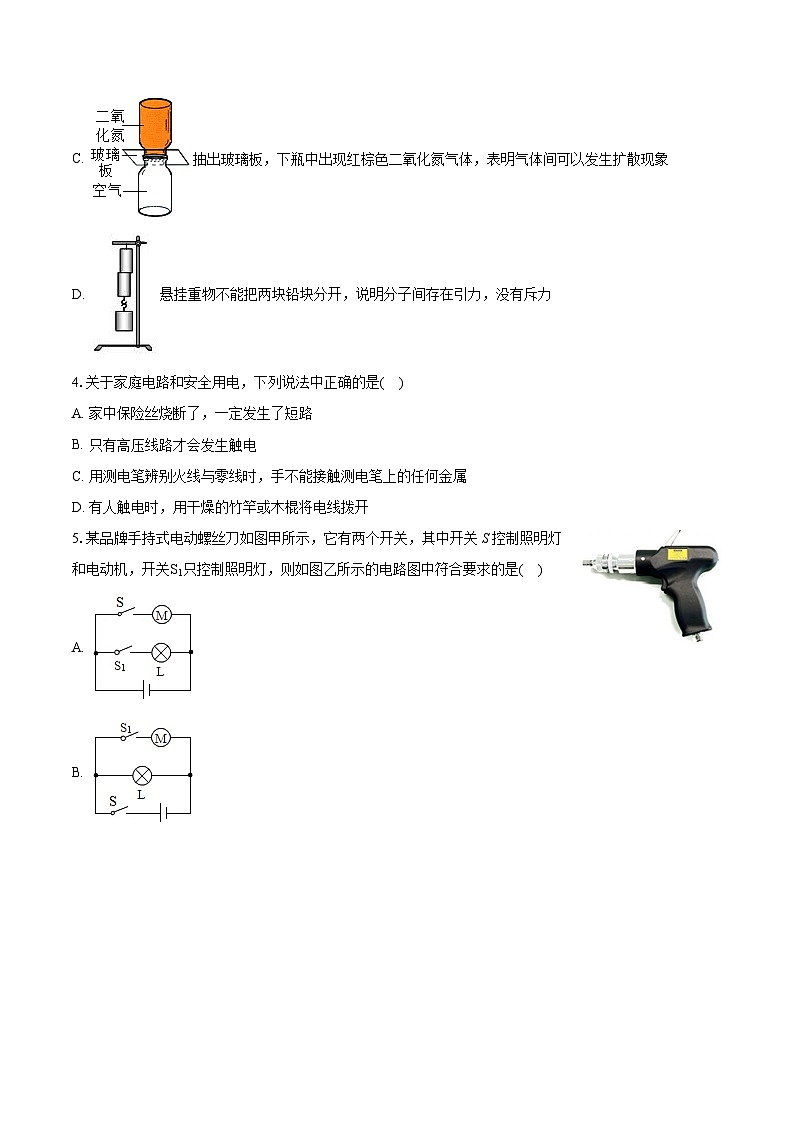

C. 抽出玻璃板，下瓶中出現紅棕色二氧化氮?dú)怏w，表明氣體間可以發生擴散現象
D. 懸掛重物不能把兩塊鉛塊分開，說明分子間存在引力，沒有斥力
4.關于家庭電路和安全用電，下列說法中正確的是( )
A. 家中保險絲燒斷了，一定發生了短路
B. 只有高壓線路才會發生觸電
C. 用測電筆辨別火線與零線時，手不能接觸測電筆上的任何金屬
D. 有人觸電時，用干燥的竹竿或木棍將電線撥開
5.某品牌手持式電動螺絲刀如圖甲所示，它有兩個開關，其中開關S控制照明燈和電動機，開關S1只控制照明燈，則如圖乙所示的電路圖中符合要求的是( )
A.
B.
C.
D.

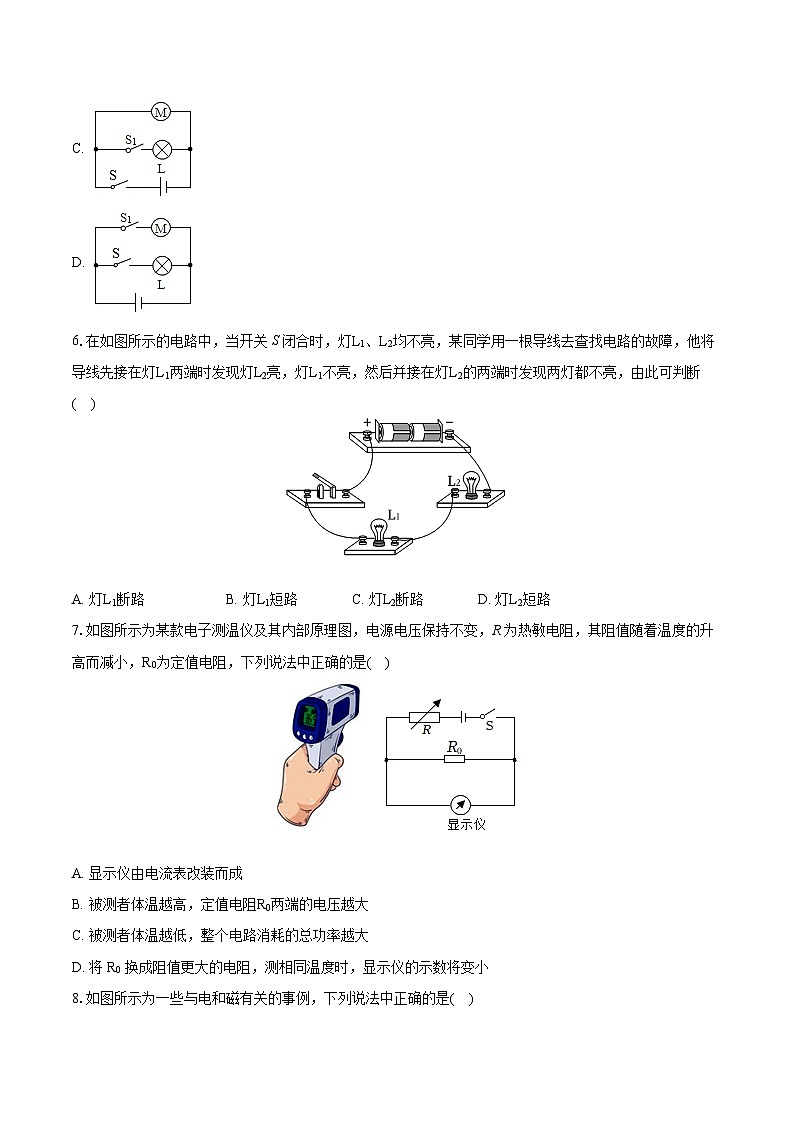

6.在如圖所示的電路中，當開關S閉合時，燈L1、L2均不亮，某同學用一根導線去查找電路的故障，他將導線先接在燈L1兩端時發現燈L2亮，燈L1不亮，然后并接在燈L2的兩端時發現兩燈都不亮，由此可判斷( )
A. 燈L1斷路B. 燈L1短路C. 燈L2斷路D. 燈L2短路
7.如圖所示為某款電子測溫儀及其內部原理圖，電源電壓保持不變，R為熱敏電阻，其阻值隨著溫度的升高而減小，R0為定值電阻，下列說法中正確的是( )
A. 顯示儀由電流表改裝而成
B. 被測者體溫越高，定值電阻R0兩端的電壓越大
C. 被測者體溫越低，整個電路消耗的總功率越大
D. 將 R0 換成阻值更大的電阻，測相同溫度時，顯示儀的示數將變小
8.如圖所示為一些與電和磁有關的事例，下列說法中正確的是( )
A. 如圖中，磁體能夠吸引銅、鐵、鋁等所有金屬
B. 如圖中，司南的長柄指南是由于受到地磁場的作用
C. 如圖中，閉合開關導體ab運動時，機械能轉化為電能
D. 如圖中，電磁鐵是利用電磁感應的原理制成的
9.如圖甲，磁場對導體的力F豎直向上，用Fab、Fcd、Fa′b′、Fc′d′分別表示圖乙、丙中閉合開關時磁場對導體ab、cd、a′b′、c′d′的力，則( )
A. Fab豎直向下，F(xiàn)cd豎直向下B. Fab 豎直向上，F(xiàn)cd豎直向下
C. Fa′b′豎直向上，F(xiàn)c′d′豎直向下D. Fa′b′豎直向下，F(xiàn)c′d′豎直向上
10.高速公路收費站對過往車輛實施計重收費，某同學結合所學物理知識設計了如圖所示的計重原理圖，以下說法正確的是( )
A. 計重表實質是一個電壓表
B. 當路面受到的壓力增大時，計重表的示數減小
C. 電路R0的作用是為了保護計重表不燒壞
D. 當路面的壓力增大時，計重表有示數但不變，可能是R開路引起的
11.如圖就所示，電源電壓不變，閉合開關S，當變阻器R2的滑片P從b端滑到a端的過程中，電流表示數I與電壓表示數U的關系如圖乙所示，則下列選項正確的是( )
A. R1的阻值為0.1Ω
B. 變阻器R2的最大阻值為10Ω
C. 電流表示數為0.2A時，R1與R2的電壓相等
D. 電壓表示數為2.5V時，R2接入電路的阻值為2Ω
12.小明在做“調節燈泡亮度”的電學實驗時，電路如圖所示。電源電壓恒為4.5V，電壓表量程“0～3V”，滑動變阻器規格“50Ω1A”，燈泡L標有“”字樣(忽略燈絲電阻變化)。在不損壞電路元件的情況下，下列判斷正確的是( )
A. 燈泡兩端的最大電壓是1.5V
B. 電路中電流變化的范圍是0.3A～0.5A
C. 該電路中電流的最大功率是1.25W
D. 滑動變阻器阻值變化的范圍是2.5Ω～10Ω
二、填空題：本大題共6小題，共13分。
13.疫情期間，打開消毒液瓶蓋時，我們聞到藥水味道，這是______ 現象；夏天味道更濃，說明分子無規則運動的劇烈程度和______ 有關。
14.2022年11月29日23時08分，由航天科技集團五院研制的神舟十五號載人飛船，由長征二號F運載火箭穩穩托舉，在酒泉衛星發射中心一飛沖天，將費俊龍、鄧清明、張陸3名航天員送入太空。在此過程中運載火箭相當于一個熱機，它升空時的工作過程相當于內燃機工作循環中的______ 沖程，燃料燃燒轉化為內能后再轉化為_(kāi)_____ 能。
15.如圖所示是南渝中學首屆科技節活動中一位同學在觸摸靜電起電球后的場景，這位同學的頭發“爆開”的原因是頭發帶上______ 電荷(選填“同種”或“異種”)；被毛皮摩擦過的橡膠棒帶負電是因?yàn)橄鹉z棒______ 電子(選填“得到”或“失去”)。
16.如圖甲所示電路中，閉合開關S1，電源電壓6V保持不變。閉合開關S2與斷開開關S2時，電流表示數都如圖乙所示。通過R1的電流______ A，R1的阻值______ Ω。
17.在如圖所示電路中，電源電壓保持不變，閉合開關S，當滑動變阻器的滑片P向右移動時，電壓表的示數______ (選填“變大”、“變小”或“不變”)。電壓表示數和電流表示數之比______ (選填“變大”、“變小”或“不變”)。
18.如圖甲為同昊同學家的電熱飲水機，圖乙為它的電路原理圖，表格中為它的部分?jǐn)?shù)據，圖丙為他家的電能表表盤圖片。當S1閉合，S2斷開時，電熱飲水機處于______ 狀態(選填“加熱”或“保溫”)。同昊給飲水機加裝了一桶水后通電，同時關掉家里其他的用電器。通電100s后，測得水溫升高了20℃，同時觀察到家中電能表的轉盤轉過150r。則100s內飲水機消耗的電能是______ J，飲水機的電功率是______ W。
三、作圖題：本大題共2小題，共6分。
19.根據圖中通電螺線管的N極，標出磁感線方向、小磁針N極，并在括號內標出電源的正、負極。
20.如圖所示，請用筆畫線代替導線，將可以調節亮度的臺燈和一個三孔插座接入電路。
四、實驗探究題：本大題共4小題，共21分。
21.小虎用如圖所示的實驗裝置探究“什么情況下磁可以生電”。
(1)以下嘗試中，能使回路中產生電流的是______ (填選項前的字母)。
A.導線ab在磁場中靜止，換用不同強度的永磁體
B.用匝數很多的線圈代替導線ab，在磁場中靜止
C.使導線ab在磁場中沿不同方向運動
(2)如圖所示的實驗裝置中，將電流表?yè)Q成______ ，還可以探究電動機的工作原理。
(3)在整理器材時，先水平向左撤去蹄形磁鐵(導線ab不動)，則電流表的指針______ (選填“會”或“不會”)偏轉。
22.同昊同學做的“探究電流與電壓的關系”實驗。
(1)如圖是同昊連接好的實驗電路，閉合開關后，向右端移動滑動變阻器的滑片，則電流表的示數______ ，電壓表的示數______ 。(兩空均選填“變大”、“變小”或“不變”)
(2)老師指出同昊沒有正確連接電路，請你在連接錯誤的一根導線上打“×”，并補畫一根線代替導線使電路連接正確。
(3)問題解決后，同昊接入10Ω的電阻進行實驗，并得出表1中的數據，對數據進行分析后可初步得出的結論是：______ 。
表1：
表2：
(4)做完第三次實驗后，保持滑片位置不變，斷開開關，將10Ω的電阻換成5Ω的電阻，再閉合開關，此時電壓表的示數______ (選填“大于”或“小于”)2V。調節滑片位置，使電壓表的示數仍為2V，讀出電流表的示數，再將5Ω的電阻替換成20Ω的電阻重復上述實驗，分析表2中的數據得出結論是______ 。
23.在探究“不同物質吸熱能力”的實驗中，實驗裝置如圖甲、乙所示。
(1)實驗中應取______ (填“質量”或“體積”)相同的甲、乙兩種液體，分別倒入相同的燒杯中，使用規格______ (填“相同”或“不同”)的電加熱器加熱。實驗中通過______ (填“升高的溫度”或“加熱時間”)來比較甲和乙兩種液體吸收熱量的多少。
(2)實驗數據如圖所示，______ (選填“甲”或“乙”)液體的吸熱能力強。如果要在甲、乙兩種液體中選擇一種液體作為制冷劑，你認為_(kāi)_____ (選填“甲”或“乙”)液體比較合理。
(3)用圖丙所示裝置可探究電流通過導體產生熱量的多少與______ 的關系。閉合開關后，則通過左側容器內電阻絲的電流______ (選填“大于”、“等于”或“小于”)右側容器內電阻絲的電流。
24.子涵準備測定小燈泡的功率，被測小燈泡的額定電壓為2.5V，電阻約為10Ω，實驗室有如下器材：電源(電壓為6V)，電流表(0～0.6A、0～3A)，電壓表(0～3V、0～15V)，開關，導線若干，滑動變阻器兩只：R1(10Ω0.5A)，R2(20Ω0.5A)。
(1)正確連接電路后閉合開關，發現燈泡不亮，電流表無示數，電壓表有示數，則電路的故障可能是______ ；
A.燈泡短路
B.燈泡斷路
C.滑動變阻器短路
D.滑動變阻器斷路
(2)為了滿足測量要求，實驗電路應該選用滑動變阻器______ (選填“R1”或“R2”)；
(3)子涵根據記錄的多組I?U數據，畫出了小燈泡中電流隨其兩端電壓變化的關系圖像(如圖乙)，則小燈泡的額定功率為_(kāi)_____ W。
(4)根據圖像可判斷小燈泡的電阻隨電壓升高逐漸______ ，原因是______ 。
五、計算題：本大題共3小題，共24分。
25.小明同學在做水的沸騰實驗時，用酒精燈給250g的水加熱，并繪制了如圖所示的水的溫度隨時間變化的圖象。已知小明在10min內完全燃燒了4g酒精，酒精的熱值是4.2×107J/kg，水的比熱容是4.2×103J/(kg?℃).加熱10min時，
求：(1)水吸收的熱量是多少？
(2)4g酒精完全燃燒放出的熱量是多少？
(3)酒精燈燒水的效率是多少？(計算結果保留兩位小數)
26.如圖所示電路，電源電壓保持不變，電阻R1=5Ω，當開關S閉合，Sl、S2都斷開時，電流表示數為0.2A，電壓表示數為3V；若開關S、Sl、S2都閉合時，電流表示數為0.9A。求：
(1)電阻R2的阻值為多少？
(2)R3的阻值為多少？
27.如圖所示的電路中，電源電壓為3V，R為阻值未知的定值電阻，小燈泡L的規格為“6V 6W”，若小燈泡的阻值不隨溫度變化，閉合開關S后，電流表的示數為0.55A.求：
(1)小燈泡的電阻；
(2)小燈泡的實際功率；
(3)定值電阻R的阻值。
答案和解析
1.【答案】C
【解析】解：A、熱機在工作時，燃料不能完全燃燒、存在熱損失、克服摩擦做額外功，所以用來做有用功的能量總小于燃料完全燃燒放出的熱量，其效率總小于100%，故A不符合題意；
B、實驗用的一段銅線的電阻非常小，可以忽略不計，故B不符合題意；
C、空調的額定功率在1000W以上，額定電壓為220V，正常工作時通過的電流在I=PU=1000W220V≈4.5A以上，故C符合題意；
D、對人體的安全電壓不高于36V，故不符合題意；
故選：C。
不同物理量的估算，有的需要憑借生活經驗，有的需要簡單的計算，有的要進行單位的換算，最后判斷最符合實際的是哪一個。
使用熱機時，燃料不能完全燃燒、不可避免的存在熱損失、克服摩擦做額外功，所以用來做有用功的能量總小于燃料完全燃燒放出的熱量，其效率總小于100%。
本題考查對常見的一些數據的認識，估測是一種科學的近似計算，它不僅是一種常用的解題方法和思維方法，而且是一種重要的科學研究方法，在生產和生活中也有著重要作用。
2.【答案】C
【解析】解：
A、騎電單車上坡時，消耗了電能，獲得了機械能，將電能轉化為機械能，故A正確；
B、給電動車充電時，蓄電池相當于用電器，這一過程是將電能轉化為化學能，故B正確；
C、電單車在剎車過程中，剎車片會發熱，是通過做功改變剎車片內能的，故C錯誤；
D、電單車沒電時需要奮力蹬車，消耗人體內的一部分能量，根據能量守恒定律可知，這個過程能量轉化守恒，故D正確。
故選：C。
(1)判斷能量的轉化，我們主要看它要消耗什么能量，得到什么能量，總是消耗的能量轉化為得到的能量。
(2)改變物體內能的方式有兩種：做功和熱傳遞，熱傳遞過程是能量的轉移過程，而做功過程是能量的轉化過程。
(3)自然界中存在不同形式的能量，各種不同的能量可以相互轉化，同種能量也可在不同物體間進行轉移，在轉化和轉移的過程中，能量的總量保持不變。
此題考查能量的轉化與守恒、做功改變物體的內能，要求學生熟練掌握各種能量的變化，能量轉化的過程都是有規律可循的，在平常的學習中要注意總結歸納。
3.【答案】A
【解析】解：
A、圖甲所示，在一個配有活塞的厚壁玻璃筒中放一小團硝化棉，迅速向下壓活塞，由于壓縮玻璃筒內的空氣對其做功，使得空氣的內能增加，溫度升高，故是將機械能轉化為內能的過程，故與內燃機的壓縮沖程相類似，故A正確；
B、乙圖中，瓶?jī)?nèi)空氣推開瓶塞，內能減少，瓶口出現的白霧是水蒸氣遇冷液化現象，故B錯誤；
C、丙圖中，上方的二氧化氮?dú)怏w密度大，抽去玻璃板后，兩瓶中的氣體逐漸混合，可能是擴散現象，但也可能是重力的作用，故不能表明氣體間可以發生擴散現象，故C錯誤；
D、圖中兩個壓緊的鉛塊能吊起鉤碼而不分開，是由于分子間存在引力，但也有斥力，故D錯誤。
故選：A。
(1)改變內能的方式有兩種，即做功和熱傳遞；對物體做功，物體的內能會增加，物體對外做功，其內能會減小；四沖程汽油機的做功沖程對外做功，將內能轉化為機械能；壓縮沖程有能量轉化，將機械能轉化為內能。
(2)汽化是從液態變?yōu)闅鈶B(tài)；液化是從氣態變?yōu)橐簯B(tài)；
(3)擴散現象表明，一切物質的分子都在不停地做無規則運動；
(4)分子同時存在相互作用的引力和斥力。
知道做功可以改變物體的內能，了解液化現象，熟知擴散現象的實驗，了解分子間作用力的特點等，可順利解答此題。
4.【答案】D
【解析】解：A、家中保險絲燒斷了，說明電流過大，可能是發生了短路，也可能功率過大，故A錯誤；
B、高壓線路會發生觸電，同樣高于或等于36V的電壓，同樣會使人發生觸電事故，故B錯誤；
C、用測電筆辨別火線與零線時，手不能接觸筆尖的金屬體，但要接觸筆尾的金屬體，故C錯誤；
D、發現有人觸電后，應先切斷電源或用絕緣棒將電線挑開，使人脫離帶電體，不能用手去拉。故D正確。
故選：D。
(1)造成家庭電路電流過大的原因有兩個，短路和用電器功率過大；
(2)只有不高于36V的電壓，才是安全電壓；
(3)用測電筆辨別火線與零線時，手不能接觸筆尖的金屬體，但要接觸筆尾的金屬體；
(4)發現有人觸電后，應先切斷電源再施救。
此題考查的是日常生活中的一些安全用電常識。只要同學們牢記安全用電常識，并正確規范操作，就不會有危險發生。
5.【答案】C
【解析】解：A.由電路圖可知，開關S只控制電動機，不能同時控制照明燈和電動機，故A不符合；
B.由電路圖可知，開關S同時控制照明燈和電動機，開關S1控制電動機，而不是照明燈，故B不符合；
C.由電路圖可知，開關S同時控制照明燈和電動機，開關S1控制照明燈，故C符合；
D.由電路可知，開關S只控制燈泡，不能同時控制照明燈和電動機，故D不符合。
故選：C。
開關S控制照明燈和電動機，開關S1只控制照明燈，說明照明燈和電動機并聯，開關S位于干路，開關S1位于照明燈的支路，據此進行解答。
(1)根據二者是否相互影響，判斷出它們的連接方式，相互影響為串聯，互不影響為并聯；
(2)根據開關的控制作用，確定開關的位置，控制整個電路，開關要在干路上；單獨控制某個用電器，開關應與用電器串聯連接在支路上。
6.【答案】A
【解析】解：閉合開關時兩燈均不亮，說明電路中某處斷路，或是兩燈均短路；
用導線先并聯在L1兩端時，發現L2亮，燈L1不亮，說明電路通路，兩燈泡不可能短路，L2不可能斷路；
同時因?qū)Ь€與燈L2并聯，兩燈均不亮，說明燈L1不可能短路，故只能為燈L1發生了斷路。
故選：A。
由圖可知兩燈的連接方式，根據接入導線后燈泡的亮暗判斷電路故障。
本題考查了學生能在實驗操作中用導線判斷電路故障的方法，是檢修電路的基礎。
7.【答案】B
【解析】解：
已知顯示儀由電壓表改裝而成，根據電路圖可知，R與R0串聯，顯示儀(電壓表)測R0兩端的電壓；
AB、因熱敏電阻R的阻值隨溫度的升高而減小，所以，被測者體溫越高，R的阻值越小，電路的總電阻越小，根據歐姆定律可知，電路中的電流越大；根據U=IR可知，定值電阻R0兩端電壓越大，故A錯誤，B正確；
C、與之相反，被測者體溫越低，則電路中的電流越小，由P=UI可知，整個電路消耗的功率也越小，故C錯誤；
D、溫度相同時，說明熱敏電阻的阻值不變，將R0更換為阻值更大的電阻，由串聯電路的分壓特點可知，R0兩端分得的電壓變大，即顯示儀示數會變大，故D錯誤。
故選：B。
已知顯示儀由電壓表改裝而成，由電路圖可知，R與R0串聯，顯示儀(電壓表)測R0兩端的電壓；
(1)因熱敏電阻R的阻值隨溫度的升高而減小，所以可知被測者體溫越高時，熱敏電阻的阻值變化以及總電阻的變化；根據歐姆定律可知電路中電流的變化和定值電阻R0兩端電壓的變化；
同理可知被測者體溫越低時電路中電流的變化，再根據P=UI可知整個電路消耗電功率的變化；
(2)溫度相同時，說明熱敏電阻的阻值不變，若將R0更換為阻值更大的電阻，由串聯電路的分壓特點可知顯示儀示數的變化。
本題考查了串聯電路的特點、歐姆定律和電功率公式的運用，關鍵是分析被測者體溫變化時熱敏電阻的阻值變化，難度不大。
8.【答案】B
【解析】解：
A、磁體不能夠吸引銅等金屬，故A錯誤；
B、地球是一個大磁體，其周圍存在地磁場，司南的長柄端指南是由于受到地磁場的作用，故B正確；
C、該裝置中有電源，導體通電后會在磁場中受力而運動，電能轉化為機械能，故C錯誤；
D、電磁鐵是利用通電導線周圍存在磁場工作的，故D錯誤。
故選：B。
(1)磁體是一種能夠吸引鐵、鈷、鎳的鐵磁性物質；
(2)司南實際上就是一個磁鐵；磁體靜止時，指南的叫南極用字母S表示；指北的叫北極，用字母N表示；
(3)發電機原理圖描述了線圈給外界的用電器供電；電動機原理圖描述了電源給線圈或?qū)w供電；
(4)電磁感應現象裝置圖中沒有電源；磁場對電流的作用裝置圖中有電源。
本題考查了電磁鐵和地磁場等的有關知識，屬于識記性知識，將課本內容記憶清楚是關鍵。
9.【答案】D
【解析】解：
圖甲中，電源左側為正極、右側為負極，則導體棒中的電流方向垂直于紙面向里，磁體間的磁場方向從右向左，導體受到磁場力的方向是豎直向上的；
圖乙中，電源正負極與圖甲相反，閉合開關后，ab中的電流方向垂直于紙面向外(即從b到a)，磁體間的磁場方向從右向左，與甲圖中的電流方向相反，磁場方向相同，所以ab與圖甲中導體受到磁場力的方向相反，即Fab方向豎直向下；由于cd中的電流方向與ab中的電流方向相反，磁場方向相同，則cd的受力方向與ab的受力方向相反，即Fcd豎直向上，故AB錯誤；
圖丙中，電源正負極與圖甲相同，閉合開關后，a′b′中的電流方向垂直于紙面向里(即從a′到b′)，而磁體間的磁場方向是從左向右，與甲圖中的電流方向相同，磁場方向相反，所以a′b′與圖甲中導體受到磁場力的方向相反，即Fa′b′豎直向下；由于c′d′中的電流方向與a′b′中的電流方向相反，磁場方向相同，則c′d′的受力方向與a′b′的受力方向相反，即Fc′d′豎直向上，故D正確，C錯誤。
故選：D。
通電導體在磁場中受力的方向與電流方向和磁場方向有關；當只改變其中一個因素時，磁場力的方向發生改變；當兩個因素都改變時，磁場力的方向不變。
本題考查了影響磁場力方向的因素，看懂圖示、找出與甲圖的相同點和不同點是解題的關鍵。
10.【答案】C
【解析】解：
A.稱重表與電阻串聯，應為電流表，故A錯誤；
B.當路面受到的壓力增大時，滑片向下滑，R的阻值變小，電路的電流變大，所以稱重表的示數越大，故B錯誤；
C.當物體很重，滑片滑到最下端，如果沒有電阻R0，會造成電源短路，燒壞電源和電流表，因此電路中的R0具有保護電路的作用，故C正確；
D.由電路圖可知，R開路時，電路斷路，計重表無示數，故D錯誤。
故選：C。
(1)分析電路圖，根據稱重表在電路的連接情況判斷是電流表還是電壓表；
(2)當路面受到的壓力增大時，滑片向下滑，R的阻值變小，根據歐姆定律可知計重表的示數變化；
(3)串聯電路中定值電阻可以起到保護電路的作用；
(4)電路斷路時電路中無電流。
本題考查了學生對滑動變阻器的變阻原理、歐姆定律的掌握和運用，分析電路圖，確認電路的連接方式是突破口。
11.【答案】D
【解析】解：由甲電路圖可知，R1與R2串聯，電壓表測R1兩端的電壓，電流表測電路中的電流。
A、當滑片位于a端時，滑動變阻器接入電路中的電阻為零，電路為R1的簡單電路，電壓表測電源兩端的電壓，其示數最大，
由圖乙可知，電壓表的最大示數為3V，則電源的電壓U=3V；
此時電路中的電流I1=0.3A，由歐姆定律可得R1的阻值：R1=U I1=3V0.3A=10Ω，故A錯誤；
B、當滑片位于b端時，滑動變阻器接入電路中的電阻最大，電路中的電流最小，電壓表的示數最小，
由圖乙可知，電壓表的示數U1=1V，電路中的電流I最小=0.1A，
因串聯電路中總電壓等于各分電壓之和，所以，R2兩端的電壓：U2=U?U1=3V?1V=2V，
則變阻器R2的最大阻值：R2=U2I最小=2V0.1A=20Ω，故B錯誤；
C、由圖乙可知，當電流表示數為0.2A，電壓表的示數為2V時，則R2兩端的電壓U2′=U?U1′=3V?2V=1V，
R1與R2的電壓不相等，故C錯誤。
D、由圖乙可知，當電壓表的示數為2.5V時，電流表示數為I′′=0.25A，
則R2兩端的電壓U2″=U?U1″=3V?2.5V=0.5V，
R2的接入的阻值R2″=U′′2I″ =Ω，故D正確。
故選：D。
由甲電路圖可知，R1與R2串聯，電壓表測R1兩端的電壓，電流表測電路中的電流。
(1)當滑片位于a端時，滑動變阻器接入電路中的電阻為零，電路為R1的簡單電路，電壓表測電源兩端的電壓，其示數最大，由圖乙可知，電壓表的最大示數為3V，則電源的電壓U=3V，此時電路中的電流I1=0.3A，根據歐姆定律的變形公式計算R1的阻值；
(2)當滑片位于b端時，滑動變阻器接入電路中的電阻最大，電路中的電流最小，電壓表的示數最小，由圖乙可知，電壓表的示數U1=1V，電路中的電流I最小=0.1A，根據串聯電路電壓規律計算R2兩端的電壓，根據歐姆定律的變形公式計算變阻器R2的最大阻值；
(3)由圖乙可知，當電流表示數為0.2A，電壓表的示數為2V時，根據串聯電路的電壓特點得出R2兩端的電壓，比較電壓大小得出結論；
(2)電壓表示數為2.5V時，由圖乙可知，電流表的示數，根據串聯電路的電壓特點得出R2兩端的電壓，根據歐姆定律得出R2的接入的阻值并與 1比較。
本題考查了串聯電路的特點和歐姆定律的靈活運用，從圖像中獲取有用的信息是關鍵。
12.【答案】B
【解析】解：由電路圖可知，燈泡與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓。
(1)燈泡正常發光時的電壓為2.5V，功率為1.25W，
因串聯電路總電壓等于各分電壓之和，
所以，燈泡正常發光時電壓表的示數U滑=U?UL=4.5V?2.5V=2V，
因2V14Ω>10Ω，
故實驗電路應該選用滑動變阻器R2。
(3)根據畫出的小燈泡中電流隨其兩端電壓變化的關系圖象，燈在額定電壓下的電流為0.25A，則小燈泡的額定功率為：
P=UI=2.5V×0.25A=0.625W。
(4)由歐姆定律知電壓表與電流表的示數之比即為燈絲的電阻；當電壓表的示數增大時，通過燈的電流變大，根據P=UI，燈的功率變大，燈絲的溫度升高，燈的電阻變大，故可判斷小燈泡的電阻隨電壓升高逐漸增大，造成這一現象的原因是燈絲的電阻隨溫度的升高而變大。
故答案為：(1)B；(2)R2；(3)0.625(4)增大；燈絲的電阻隨溫度的升高而變大。
(1)若電流表示數為零，燈不亮，說明電路可能斷路；電壓表有示數，說明電壓表與電源連通，則與電壓表并聯的電路斷路了；
(2)由歐姆定律求出燈的額定電流，根據串聯電路的規律和歐姆定律求出變阻器連入電路中的電阻，從而確定應該選用哪種規格的滑動變阻器；
(3)根據畫出的小燈泡中電流隨其兩端電壓變化的關系圖象，找出燈在額定電壓下的電流大小，根據P=UI求出小燈泡的額定功率；
(4)由歐姆定律知電壓表與電流表的示數即為燈絲的電阻，結合燈絲的電阻隨溫度的升高而變大分析。
本題測定小燈泡的功率，考查故障分析、器材的選擇、影響電阻大小的因素、功率公式的運用及串聯電路的規律及歐姆定律的運用。
25.【答案】解：(1)水的質量m水=250g=0.25kg，由圖象可知加熱10min，使水溫由20℃升高到55℃，
水吸收的熱量：
Q吸=cm(t?t0)=4.2×103J/(kg?℃)×0.25kg×(55℃?20℃)=3.675×104J；
(2)燃燒酒精的質量，m酒精=4g=0.004kg，
酒精完全燃燒產生的熱量：
Q放=mq=0.004kg×4.2×107J/kg=1.68×105J；
(3)酒精燈燒水時的熱效率：
η=Q吸Q放×100%=3.675×104J1.68×105J×100%≈22%。
答：(1)水吸收的熱量是3.675×104J；
(2)4.2g酒精完全燃燒放出的熱量是1.68×105J；
(3)酒精燈燒水時的熱效率是22%。
【解析】由圖象讀出水溫，利用吸熱公式求水吸收的熱量；
已知酒精的質量和熱值，利用Q=mq可求酒精完全燃燒產生的熱量；
燒水時的熱效率等于水吸收的熱量與燃料完全燃燒放出的熱量之比。
本題考查了學生對吸熱公式、燃料完全燃燒放熱公式的掌握和運用，熟記相關的計算公式是本題的關鍵。
26.【答案】解：(1)由圖可知，當開關S閉合，S1、S2都斷開時，電阻R1、R2串聯接入電路，電流表測量電路中的電流，電壓表測量電阻R2兩端的電壓，等效電路如圖1所示：
電阻R2的阻值R2=U2I2=3V0.2A=15Ω；
(2)電阻R1、R2串聯后的總電阻R總=R1+R2=5Ω+15Ω=20Ω，電源電壓U=IR總=0.2A×20Ω=4V；
當開關S、S1、S2都閉合時，電阻R1、R3并聯接入電路，電流表測量干路中的電流，電壓表和電阻R2被短路，等效電路如圖2所示：
電阻R1、R3兩端的電壓均等于電源電壓，即U1=U3=U=4V，
通過電阻R1的電流I1=U1R1=4V5Ω=0.8A，
通過電阻R3的電流I3=I總?I1=0.9A?0.8A=0.1A，
電阻R3的阻值R3=U3I3=4V0.1A=40Ω。
答：(1)電阻R2的阻值是15Ω；
(2)電阻R3的阻值是40Ω。
【解析】(1)由圖可知，當開關S閉合，S1、S2都斷開時，電阻R1、R2串聯接入電路，電流表測量電路中的電流，電壓表測量電阻R2兩端的電壓，由電流表和電壓表的示數，根據歐姆定律可求出電阻R2的阻值；
(2)根據串聯電路電阻規律可求出電阻R1、R2串聯后的總電阻，根據歐姆定律可求出電源電壓；當開關S、S1、S2都閉合時，電阻R1、R3并聯接入電路，電流表測量干路中的電流，電壓表和電阻R2被短路，根據并聯電路電壓規律可求出電阻R1、R3兩端的電壓，根據歐姆定律可求出通過電阻R1的電流，根據并聯電路電流規律可求出通過電阻R3的電流，根據歐姆定律可求出電阻R3的阻值。
本題主要考查歐姆定律的應用，串聯、并聯電路電流、電壓、電阻規律的應用，其中分析電路的連接，畫出等效電路是解題的關鍵，也是解題的難點。
27.【答案】解：由電路圖可知，燈泡L與電阻R并聯，電流表測干路電流。
(1)由P=UI=U2R可得，小燈泡的電阻：
RL=UL2PL=(6V)26W=6Ω；
(2)因并聯電路中各支路兩端的電壓相等，
所以，通過燈泡的電流：
IL=URL=3V6Ω=0.5A，
小燈泡的實際功率：
PL實=UIL=3V×0.5A=1.5W；
(3)因并聯電路中干路電流等于各支路電流之和，
所以，通過R的電流：
IR=I?IL=0.55A?0.5A=0.05A，
由I=UR可得，定值電阻R的阻值：
R=UIR=3V0.05A=60Ω。
答：(1)小燈泡的電阻為6Ω；
(2)小燈泡的實際功率為1.5W；
(3)定值電阻R的阻值為60Ω。
【解析】由電路圖可知，燈泡L與電阻R并聯，電流表測干路電流。
(1)知道燈泡的額定電壓和額定功率，根據P=UI=U2R求出小燈泡的電阻；
(2)根據并聯電路的電壓特點和歐姆定律求出通過燈泡的電流，根據P=UI求出小燈泡的實際功率；
(3)根據并聯電路的電流特點求出通過R的電流，再根據歐姆定律求出定值電阻R的阻值。
本題考查了并聯電路的特點和歐姆定律、電功率公式的應用，是一道較為簡單的應用題。水桶容量
20L
熱水箱容量
2L
額定電壓
220V
實驗次數
1
2
3
電壓U/V
1.0
1.5
2.0
電流I/A
0.1
0.15
0.2
實驗次數
1
2
3
電阻R/Ω
10
5
20
電流I/A
0.2
0.4
0.1
加熱時間/min
0
1
2
3
4
甲的溫度/℃
30
34
38
42
46
乙的溫度/℃
10
18
26
34
42
